初中电学提高练习3
九年级物理电学练习题

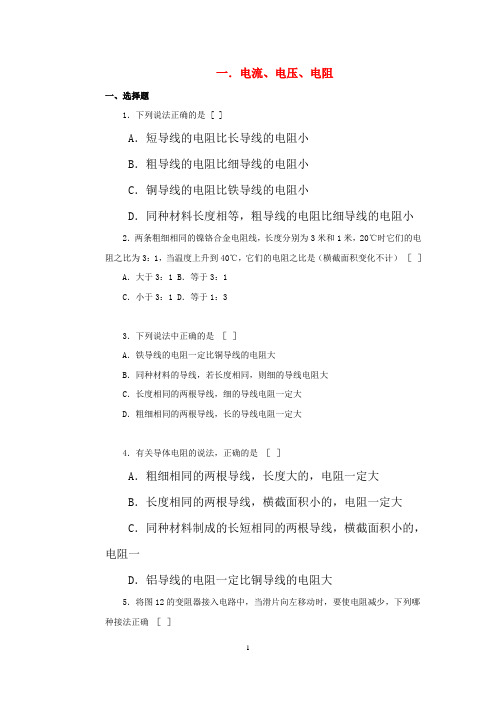

一．电流、电压、电阻一、选择题1．下列说法正确的是[ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
初中电学综合练习题及答案.
一、填空题1、一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是Ω，这段导体消耗的电功率是W，通过10S产生的热量是 J。
2、电能是通过输电线输送给用电器的。
某直流电路中，输电线的总电阻为0.4Ω，提供给用电器的电功率为40 kW，电压为800 V，电路中的总电流为 A。
如果用临界温度以下的超导电缆(电阻为零)替代原来的输电线，可实现无损耗输电。
在保持供给用电器的功率和电压不变的条件下，节约的电功率是 kW.3、现代社会离不开电.请写出以下家庭用电中的器材或设备的名称.辨别零线和火线用；记录电路消耗的电能用；为了防止电路中电流过大引起导线过热，电路中要安装.4、小红家新购买了一台标有“220V 1000W”字样的电热器，他想借助家中的电能表测一测该电热器的实际功率，他关闭了其它用电器，让电热器单独工作了2min，电能表转盘转过了80圈，电能表的铭牌如图5所示，电热器在2min内消耗的电能是J，实际功率是W。
5、两定值电阻R A和R B中的电流与其两端电压的关系如图4所示，则R A R B(选填“<”、“>”和“=”)，若将两电阻串联在电压为3V的电源两端，电路的总功率为W，通电一段时间后，R A和R B产生的热量之比是。
6、有一种亮度可以调节的小台灯，其电路图如图12甲所示。
电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图12乙所示，灯泡L的额定电压为12V。
则灯泡L的额定功率为 W；调节滑动变阻器R，使灯泡L的功率为3.6W，此时滑动变阻器R连入电路的阻值为Ω。
7、某电饭锅及内部电路如图，R1是加热电阻，R2是限流电阻。
开关S1需手动闭合，但当锅内温度达到103℃时，会自动断开；S2是一个自动温控开关。
请回答：（1）电饭锅加热煮饭时，开关S1处于_________状态；（2）在电饭锅煮稀饭时，开关S1却不能自动断开，其原因是__________________。
中考物理《电学作图》专项练习题(含答案)
中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
用给出的元件符号画出符合要求的电路图。
6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。
8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。
9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。
（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。
12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。
13.图中，将插座和控制插座的开关正确接入家庭电路中。
14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。
初三上册电学练习题
初三上册电学练习题一、选择题1. 下列哪种物质容易导电？A. 玻璃B. 铜C. 橡胶D. 空气2. 电阻的单位是？A. 安培B. 伏特C. 欧姆D. 瓦特A. 家用电器插座B. 家用灯泡C. 电视和遥控器D. 电磁炉和插座4. 下列哪个电路元件在电路中起到分压作用？A. 电阻B. 电容C. 电感D. 二极管二、填空题1. 自然界中，__________是电的良导体，__________是电的不良导体。
2. 电路由__________、__________、__________和__________四部分组成。
3. 电阻的大小与导体的__________、__________和__________有关。
4. 在串联电路中，各用电器之间的__________相等，而在并联电路中，各用电器之间的__________相等。
三、判断题1. 电流的方向是从正极流向负极。
（）2. 电阻越大，电流越小。
（）3. 在并联电路中，各用电器可以独立工作，互不影响。
（）4. 短路是指电流直接通过导线，不经过用电器。
（）四、简答题1. 简述欧姆定律的内容。
2. 举例说明生活中常见的串并联电路。
3. 如何判断电路中是否存在短路？4. 影响电阻大小的因素有哪些？五、作图题六、计算题1. 已知一个电阻器的电阻为20欧姆，通过它的电流为0.5安培，求该电阻器两端的电压。
2. 一个电路由两个电阻串联组成，其中一个电阻为30欧姆，另一个电阻为50欧姆，电源电压为12伏特，求电路中的总电流。
3. 在一个并联电路中，两个电阻分别为10欧姆和20欧姆，电源电压为6伏特，求通过每个电阻的电流。
4. 一个电阻器在10秒内通过的电量为5库仑，求通过该电阻器的电流。
七、实验题1. 设计一个实验，验证欧姆定律。
2. 如何用电压表和电流表测量一个未知电阻的阻值？3. 描述如何用实验方法区分串联电路和并联电路。
八、应用题1. 家用电器为什么通常采用并联连接？2. 在家庭电路中，为什么要在火线上安装保险丝？3. 举例说明电能在生活中的应用。
中考物理电学实验、电路故障专题练习(含答案解析)
中考物理电学实验、电路故障专题练习（含答案解析）一．“伏安法测电阻、欧姆定律”专题伏安法测电阻，是初中物理中的一个重要实验。
它同“测小灯泡功率”一样，几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。
例题：阅读短文，并回答短文后的问题。
在“探究电阻上的电流跟电压的关系”的过程中，一些同学作出了以下猜想：猜想A：加在电阻两端的电压越大，通过的电流越小；猜想B：加在电阻两端的电压越大，通过的电流越大；猜想C：加在电阻两端的电压增大，通过的电流不变。
为了验证上述猜想是否正确，小明用定值电阻和一个电压恒定的电源，及有关的实验器材，设计了电路，按实验要求分别测出有关的物理量。
(1)为了完成该实验，需要的测量仪表是________ 、________ 。
(2)表中是小明在实验中测出的数据，其中R为定值电阻，阻值分别为20Ω10Ω5Ω是电阻R两端的电压，I是通过电阻R的电流。
是正确的（填“A”、“B”或“C”)。
(3)通过分析比较以上数据，你还发现了________ 。
答案： (1)电流表；电压表；(2)1、2、3或4、5、6或7、8、9；B；(3)电压相同时，电阻越大，电流越小．二．测小灯泡功率“测小灯泡功率”的问题之所以成为中考热点，是因为在题中几乎集中了初中电学的所有重点知识。
如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电功率的计算，电源的合理选择、表格的设计等。
例题：在测定小灯泡额定功率的实验中 (所用灯泡的额定电压U0=3.8V)：(1)王强小组采用图1所示的方案，这种测量方法叫做______；测量时发现闭合开关后，无论怎样移动滑片P，灯都不亮，电流表示数始终为0，电压表示数约为6V，则电路中出现的故障可能是：_______；排除故障后，调节滑动变阻器，直到电压表的示数为3.8V，此时电流表示数如图2所示，则小灯泡的额定功率为______W；(2)姚远小组设计了另一种实验方案(其中电源电压未知，电阻R的阻值已知)：实验步骤：①电路如图3所示，请你按电路图在图4中用笔画线连好电路；②开关S拨到位置1，移动滑片P至任一位置，读出电流表示数I1；③开关S拨到位置2，滑片P位置不动，读出电流表示数I2。
初三电学基础练习题及答案
初三电学基础练习题及答案一、选择题1. 元件的电阻率是指单位长度或单位面积的元件所带电阻值，下列关于电阻率的说法正确的是：A. 单位是欧姆/米，材料的温度无关紧要。
B. 单位是欧姆/米，材料的温度会影响电阻率。
C. 单位是欧姆/厘米，材料的温度无关紧要。
D. 单位是欧姆/厘米，材料的温度会影响电阻率。
答案：B2. 电流的方向是由正电荷的流动方向决定的，下列关于电流的说法正确的是：A. 电流指的是负电荷的流动方向。
B. 电流指的是正电荷的流动方向。
C. 电流的方向无关紧要，只要电荷流动即可。
D. 电流的方向依赖于材料的导电性质。
答案：B3. 以下哪个物理量不是用安培表测量的？A. 电压B. 电流C. 电阻D. 电功率答案：C4. 在串联电路中，下列说法正确的是：A. 电流在各个元件中相等。
B. 电压在各个元件中相等。
C. 电阻在各个元件中相等。
D. 功率在各个元件中相等。
答案：A5. 在并联电路中，下列说法正确的是：A. 电流在各个元件中相等。
B. 电压在各个元件中相等。
C. 电阻在各个元件中相等。
D. 功率在各个元件中相等。
答案：B二、填空题1. 一台电视机额定电压是220V，额定功率是150W，则其额定电流为________。
答案：0.68A2. 一个电阻为5欧姆的电阻器通过电流为2安培的电流，则电压为________。
答案：10V3. 一台电扇的额定电压是220V，实际使用时的电压为210V，则电扇的功率为________。
答案：减小4. 以家用电路中的电阻器为例，下列说法中正确的是：A. 电阻器的电阻越大，通过的电流越小。
B. 电阻器的电阻越小，通过的电流越大。
C. 电阻器的电阻与通过的电流无关。
D. 无法确定。
答案：A5. 阻值为10欧的电阻器和阻值为20欧的电阻器串联在一起，其总阻值为________。
答案：30欧姆三、计算题1. 一个电阻为3欧的电阻器接在电路中，通过的电流为6安培，求电压为多少伏？答案：18V2. 一台电视机的额定功率是60W，电视机工作的时间是4小时，计算其所消耗的电能。
人教版初中物理九年级电学部分电路图专题练习(含答案)
物理九年级电学部分电路图专题练习（含答案）1．连接图中，一只灯泡的实物电路。
2．根据下面的实物电路在右边的方框内画出相应的电路图。
3．根据图的实物示意图，在右边虚线框内画出对应的电路图。
4．根据如图所示的实物连接图，在虚线框内画出对应的电路图并标明元件符号。
5．根据如图1所示的电路图，用笔画线代替导线，把图2的实物连接起来。
（要求导线不能交叉）6．用笔画线代替导线，按照电路图连接实物图。
7．将图中的实物对应的电路图画在虚线右边。
8．根据如图所示的实物电路，请你在方框内画出对应的电路图。
9．如图所示为一实物电路，请在虚线方框内画出对应的电路图。
10．根据如图所示的电路图，用笔画线代替导线，连接实物电路。
（要求导线不能交叉）11．根据如图所示的实物连线图，画出对应的电路图｡（要求连线要横平竖直，尽量使电路图简洁美观）｡12．如图电路有一根导线连接错误，请你在接错的导线上打“×”，用笔画代替导线画正确的连接导线。
13．根据实物图，在虚线框内画出电路图（要求标出L1，L2，S1，S2的位置）14．根据电路图连接电路，请用笔画线代替导线将图乙连好。
15．请根据图1的实物图在如图2方框内画出对应的电路图。
16．根据图所示的电路图连接实物图。
17．根据实物图画出相应的电路图。
18．根据图中所示的实物连接图，在右边的方框中画出电路图。
19．请根据电路图（如图所示），用笔画线代替导线把实物元件连接起来。
注意：实物图导线不得交叉。
20．请你在方框内画出实物图的电路图。
21．按照图甲的电路图，用笔画线表示导线，把图乙中的实物连接起来。
22．根据如图所示的实物连线图，在虚线框中画出对应的电路图。
（要求连线横平竖直，尽量使电路图简洁美观）23．按如图所示的实物连接图，在方框内画出相应的电路图。
24．画出该实物电路严格对应的电路图。
25．根据左边的电路图，连接右边的实物图。
26．根据如图甲所示的电路图，用笔画线代替导线将图乙中的实物连接起来。
初中物理电路图典型练习题
初中电学电路图练习题1、如下图的电路中，正确的选项是( )2、分析右以下图所示的实物连接电路，以下说法中正确的选项是〔〕A、L1、L2是串联B、L1、L3是串联C、L1、L2 、L3是串联D、L1、L2 、L3是并联3、如下图的电路中，假设要使两灯串联，应闭合开关；假设要使两灯并联，就要闭合开关________。
第3题第2题4、关于电源短路及其危害，以下说法中正确的选项是( )A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏5、如下图，以下电路中，开关同时控制电灯和电铃的是〔〕6、请根据左边实物连接的电路图，画出其电路图。
7、如图(7)所示电路，以下说法正确的选项是( )A．只接通S1灯亮，电铃响B．只接通S2灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响8、如上右图所示，假设要A灯亮，B灯不亮，应将开关闭合，假设要B灯亮A灯不亮，应将开关闭合，假设S2、S3闭合，S1断开，那么A灯，B.灯．9、如下图的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。
10、L1和L2并联,请在图中错误之处打上“×〞，加以改正，并在空白处画出正确的电路图。
11、如上右图所示，按电路图用笔画线作导线，将元件连接起来.12、用线条代替导线，将图20中的电器元件连成电路，并在右边画出电路图。
要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组13、用线条代替导线，将两节干电池、两个一样规格的电灯泡，一只开关〔如图21所示〕连成电路，要求使开关同时控制两盏灯，并在右边画出电路图。
14、根据图11—15(a)的电路图，在图11—15 (b)中画出对应的实物连接图．15、在下左图中，根据实物图，画出相应的电路图．16、根据右上图所示的实物图，画出电路图．17、根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要穿插，请将图中元件连成电路．18、将图11—19中的电路元件按电路图连接成实物图．(要求导线不穿插)19、请把图4-9中的电路元件连成电路图。
初中物理电学练习题汇总含答案
初中物理电学练习题汇总含答案1. 单选题1. 两个点电荷Q1和Q2，它们的距离为r，它们之间的电场强度为E，则下列说法正确的是：A. E∝Q1Q2/r2B. E∝Q1Q2/rC. E∝Q1/r2D. E∝Q2/r2答案：A2. 一根长为L的导线，电流为I，磁场强度为B，则导线所受的磁场力为：A. FB=0B. FB=ILBC. FB=IB/LD. FB=ILB/L答案：B3. 电阻为R的电器接在电压为U的电源上，通过它的电流为I，则下列说法正确的是：A. U∝IB. U∝I2C. U∝RD. U∝1/R答案：A4. 一个电荷在电场中运动，它所受到的电场力的大小与下列哪个量成正比？A. 电荷的大小B. 电荷所受电场强度的大小C. 电荷的速度D. 电荷所受电场强度的方向答案：A5. 在电路中，电流的方向是由高电位指向低电位的，这是由于：A. 电子的运动方向是由高电位指向低电位的B. 电子的运动方向是由低电位指向高电位的C. 正电荷的运动方向是由高电位指向低电位的D. 正电荷的运动方向是由低电位指向高电位的答案：B2. 填空题1. 两个电荷分别为Q1和Q2，它们的距离为r，则它们之间的电场强度为__________。
答案：kQ1Q2/r22. 一根长为L的导线，电流为I，磁场强度为B，则导线所受的磁场力为__________。
答案：ILB3. 电阻为R的电器接在电压为U的电源上，通过它的电流为I，则电器的功率为__________。
答案：UI4. 一个电荷在电场中运动，它所受到的电场力的大小与电荷的大小成__________。
答案：正比5. 在电路中，电流的方向是由__________电位指向__________电位的。
答案：高，低3. 计算题1. 一个电荷为Q的质点在电场中受到的电场力为F，电场强度为E，则电场强度与电场力的关系式为：答案：F=QE2. 一根长为L的直导线，电流为I，放置在磁感应强度为B的磁场中，则导线所受的磁场力为：答案：FB=ILB3. 一个电阻为R的电器接在电压为U的电源上，通过它的电流为I，则电器的功率为：答案：P=UI4. 两个电荷分别为Q1和Q2，它们的距离为r，则它们之间的电势差为：答案：V=kQ1Q2/r5. 一根长为L的直导线，电流为I，放置在磁感应强度为B的磁场中，则导线所受的磁场力密度为：答案：J=B×I/L4. 应用题1. 一个电荷为Q的粒子在电场中受到的电场力为F，电场强度为E，求电荷的大小。
作图题专项练习(电学)
作图解答专项训练1．如图所示，根据电路图连接实物图（导线不要交叉）。
2．根据左图的实物图画出对应电路图。
3．笔画线代替导线将下图中的元件连成电路（导线不要交叉），要求：开关S1控制L1、L2灯，S2控制L2灯，并在右边画出对应的电路图。
4．灯泡L1和L2并联在电路中，只有一个开关控制它们，用一个电流表测量通过灯泡L2的电流。
请在方框内画出电路图。
5、根据下边的电路图连接实物图，通过灯泡L1的电流约0.4A。
6、据下面的电路图，用笔画线连接右边的电路元件(L1、L2电流不超过0.6A)。
（3分）7、一间学校有前、后两道门，但只有一个值班室，请你设计一个电路，要求：电池、灯泡装在值班室，当值班室人员看到红灯亮，绿灯不亮．．．．．．．．，知道前门来客；看到红灯不亮，绿灯亮．．．．．．．．，知道后门来客。
器材：电池一个，红灯一个，绿灯一个，开关两个，导线若干。
请画出符合要求的电路图。
8．将如图所示的实物图连接成电路，要求两盏灯并联，开关只控制灯L1．9．按要求连接实物图，并画出电路图：（1）图4甲要求：L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
（2）图4乙要求：L1、L2并联，用两个电流表一次就能测出通过L1、图4甲 图4乙L 2的电流及总电流10. 根据下列实物图，画出对应电路图．11.我们已进行过“科学探究；欧姆定律”，请你在右边方框画出该实验的电路图。
12、用图中的器材做“测定小灯泡的功率”的实验时，所用小灯泡的额定电压为3．8V ，电源电压是6V ．用笔画线完成实验电路的连接．并画出电路图。
1 L2SAA1 L213. 在严寒的冬天，当觉得自己的手很冷时，常常会做以下两个动作：（1）用嘴对手心呵气（2）把两只手合起来，反复摩擦。
试说明这样做的道理。
14.“早穿皮袄午穿纱，围着火炉吃西瓜”是对我国大西北沙漠地区气候特点的形象化写照。
使用你学过的知识解释。
15、汽油机与柴油机油什么不同点？。
