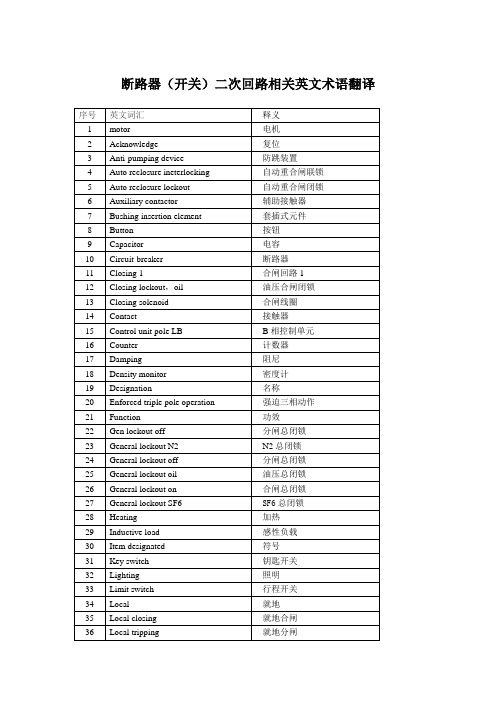

断路器开关二次回路相关英文术语翻译
15
Control unit pole LB
B相控制单元
16
Counter
计数器
17
Damping
阻尼
18
Density monitor
密度计
19
Dቤተ መጻሕፍቲ ባይዱsignation
名称
20
Enforced triple pole operation
强迫三相动作
21
Function
功效
22
Gen lockout off
限压保护
55
Switching capacity
触头容量
56
Technical data
技术规格数据
57
Tripping 1
分闸回路1
58
Varistor
压敏电阻
感性负载
30
Item designated
符号
31
Key switch
钥匙开关
32
Lighting
照明
33
Limit switch
行程开关
34
Local
就地
35
Local closing
就地合闸
36
Local tripping
就地分闸
37
Lock-out closing oil
合闸油压闭锁
38
Loss of N2
N2泄漏
39
Loss of SF6
SF6泄漏
40
Ohmic load
阻性负载
41
Opening solenoid
分闸线圈
42
Opening time reduction
高压电气二次回路原理图及讲解
高压电气二次回路原理图及讲解直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时，KV1失磁，其常闭触点闭合，HP1光字牌亮，发出音响信号。
KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合，HP2光字牌亮，发出音响信号。
图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11与ST2的触点9-11接通，投入接地继电器KA。
当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号。
此时，可用2PV进行检查，确定是哪一极的绝缘下降，若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。
若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。
假如正极发生接地，则正极对地电压等于零。
而负极对地指示为220V，反之当负极发生接地时，情况与之相反。
电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。
对地绝缘下降和发生接地是两种情况。
直流系统在变电站中具有重要的位置。
要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。
变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。
10kV馈线柜二次接线图定稿
GPS 备用
19 18 17
QK KK 1~2FU Wh A BD,HD,LD HK,HZ,KN LH JRQ1,JRQ2 D JKK ZKK GSN LHa,LHc DSN FU1,FU2,FU3 MD1,MD2 DL NSP788 代号
切换开关 切换开关 低压熔断器 电度表 电流表 信号灯 钮子开关 竖式 零序电流互感器 加热器 辅助开关 断路器 断路器 带电显示装置 电流互感器 电磁锁 低压熔断器 白炽灯 真空断路器 保护及测控装置 名称
储能DC220V 红绿白各一
10KV I(II)
3LHa A431 3LHb B431
16 15 14
DL
3LHc C431 N431
1LH 2LH
C431 NSP788
+HM +HM
-HM
储能小母线
13 12
储 能 回 路
LLH N401
D
1DK
AI2 故障录 波屏
1DK 873 HK S1 WK S1 S1 WK D 875 BD S1 872
LW12-16/9.5939.3 LW12-16Z/4.0331.2S SAK-6A DSSD188S 1.5(6)A0.5级 CD194I 2X4 XB2-EV4□白绿等各一 SB2-BD21C LXK□
只 只 只 只 只 只 只 只 只
1 1 1 1 1 1 3 3 1 2 1 1 1 3 1 3 2 1 1 数量 备注
1LHa A411 1LHb B411 10KV I(II) 1LHc C411 N411
DL
Wh
A412
AI13 AI11
AI14 AI12
测量电 流输入
XRL261说明书
XRL-261数字式线路保护控制装置一．应用范围及特点XRL-261数字式线路保护控制装臵用于6kV或10kV电压等级的消弧线圈接地系统或不接地系统的馈线线路保护。
主要功能配臵：两段定时限电流保护，接地保护，过负荷保护，三相一次重合闸，低周减载及完整的操作回路，遥测，遥信，遥控，遥调等。
它与变电站其它设备联网可构成完全分散式变电站自动化系统。
主要特点：●采用面向对象的设计思想。
按一个设备一套装臵配臵，保护可直接就地安装（或组屏），各装臵通过网络互联，构成完全分散式自动化系统。
●硬件设计标准化，软件设计模块化，既提高了软、硬件设计的质量，又为生产、调试、维护提供了方便。
●采用高可靠性的微处理器，将程序存储器、数据存储器、网络控制器集成于一体，所有芯片均采用工业品或军品，稳定性、可靠性极高，可长期稳定地工作在-30℃～75℃环境中。
●集保护、测量、控制、遥信、遥调功能于一体。
●采用全汉化液晶显示、树型菜单结构，无需参考说明书即可顺利完成调试、整定、维护工作。
●模拟量调试采用提示并确认方式即可完成，无需对硬件做任何调整。
二．技术参数2.1额定数据直流电压：220V；110V交流电压：100V；100/3V交流电流：5A；1A频率：50Hz2.2功率消耗直流回路：不大于15W交流电流回路：不大于0.5VA/相交流电压回路：不大于0.5VA/相2.3触点容量交流（AC）：5A，250V直流（DC）：5A，30V2.4 主要技术指标2.4.1 相电流定值： 0.1In～20In; 误差不超过2％2.4.2 零序电流定值：0.004In～In; 误差不超过5％2.4.3 电压定值：30V～100V; 误差不超过2％2.4.4 频率定值：45Hz～50Hz; 误差不超过0.02Hz2.4.5 滑差定值：1～10Hz/s; 误差不超过10%2.4.6 时间定值：Ⅰ类：0～9.99s第 1 页共13页Ⅱ类：0～99.9s; 误差不超过40msIII类：0～99.9min；误差不超过1%2.4.7 整组动作时间：瞬时段在1.2倍整定值时，不大于40ms2.4.8 遥测量：电压、电流：0.2级；功率：0.5级2.4.9 遥信量分辨率不大于2ms2.5 绝缘性能IEC255-5标准绝缘电阻：100MΩ/500V耐压性能：2.0kV/50Hz/1min脉冲电压：5kV/1.2μs/50μs/0.5J2.6 抗干扰性能2.6.1 脉冲干扰：IEC255-22-1标准共模：2.5kV/1MHz/2s2.5kV/100kHz/2s差模：1.0kV/1MHz/2s1.0kV/100kHz/2s2.6.2辐射电磁场干扰：IEC255-22-3标准 27～500MHz, 10V/M2.6.3静电放电干扰：IEC255-22-2标准接触放电6kV，空间放电8kV2.6.4快速瞬变干扰：IEC255-22-4标准±4kV2.7 温度范围普通型：-10℃～50℃加强型：-30℃～75℃2.8 机械性能2.8.1 振动振动响应：10～150Hz， 5.00m/s2振动耐久：10～150Hz， 10.00m/s22.8.2 冲击冲击响应：50m/s2/11ms/3次/每方向冲击耐久：150m/s2/11ms/3次/每方向2.8.3 碰撞：100m/s2/16ms/1000次/每方向2.9 相对湿度：95%2.10 海拔高度：不大于3000m三．功能配置及原理简介3.1 定时限电流保护本装臵设两段定时限电流保护，各段电流及时间定值可独立整定。
合肥工业大学电力系统自动装置习题2
电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.AAT装置的主要作用是( )A.提高供电靠得住性B.提高供电选择性C.改善电能质量D.提高继电保护的灵敏度2.当在双电源线路上装设无电压检定和同步检定重合闸时，若是线路发生瞬时性故障，线路两偏重合闸的动作顺序是( )A.同步侧先合，无压侧后合B.无压侧先合，同步侧后合C.双侧同时合D.一侧合，另一侧不合3.在330kV~500kV线路中，一般情况下应装设( )A.单相自动重合闸装置B.三相自动重合闸装置C.综合自动重合闸装置D.单相和三相自动重合闸4.与线性整步电压波形的斜率大小成正比的是( )A.频率差B.电压差C.相角差D.导前时间5.准同期装置中，利用线性整步电压获取导前时间脉冲的核心电路是( )A.积分电路B.微分电路C.比例+积分电路D.比例+微分电路6.电力系统可能出现的最大有功功率缺额Pla.max与自动低频减负荷装置的切除负荷总量Pcut.max的关系为( )A. Pla.max>Pcut.maxB. Pla.max<Pcut.maxC. Pla.max=Pcut.maxD.不相关7.经升压变压器后并联的发电机组，对并联运行点而言，其调差系数( )A.可以为负B.必需为负C.可以为零D.应该为正8.自动重合闸装置的起动原理是( )A.短路电流起动B.断线起动C.低电压起动D.低频起动9.设某台汽轮发电机与无穷大系统并列运行，当调节该汽轮机进汽门大小时，可改变该发电机组输出的( )A.电压B.频率C.有功功率D.无功功率10.在以高温高压火电厂为主的电力系统中，自动低频减负荷装置的末级动作频率一般为( )A.45~45.5HzB. 46~46.5HzC. 47~47.5HzD. 48~48.5Hz11.并列断路器双侧电压矢量的电角速度之差称为( )A.电压相角差B.电压矢量差C.滑差周期D.滑差角频率12.同步发电机励磁系统的控制部份、用以实现正常及事故情况下励磁电流的自动调节的装置称为( )A.复式励磁装置B.自动励磁调节器C.发电机稳定控制器D.发电机自动灭磁装置13.能保证三相半控桥式整流电路输出电压波形持续的触发控制角的范围是( )A.0°~30°B. 0°~60°C. 60°~120°D. 90°~120°14.采用六相桥式整流电路测量交流电压大小，需要整流二极管( )A.3只B.6只C.12只D.18只15.承担电力系统频率二次调整任务的发电厂称为( )A.调频电厂B.调峰电厂C.调相电厂D.补偿电厂二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。
继电保护二次回路图及其讲解
直流母线电压监视装置原理图----------------------------- 1直流绝缘监视装置---------------------------------------- 1不同点接地危害图---------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）--------------------- 3带有灯光监视的断路器控制回路（弹簧操动机构）--------------------- 5带有灯光监视的断路器控制回路（液压操动机构）--------------------- 6闪光装置接线图（由两个中间继电器构成）------------------------------ 8闪光装置接线图（由闪光继电器构成）------------------------------------ 9中央复归能重复动作的事故信号装置原理图------------------- 9预告信号装置原理图------------------------------------- 11线路定时限过电流保护原理图----------------------------- 12线路方向过电流保护原理图------------------------------- 13线路三段式电流保护原理图------------------------------- 14线路三段式零序电流保护原理图--------------------------- 15双回线的横联差动保护原理图----------------------------- 16双回线电流平衡保护原理图------------------------------- 18变压器瓦斯保护原理图----------------------------------- 19双绕组变压器纵差保护原理图----------------------------- 20三绕组变压器差动保护原理图----------------------------- 21变压器复合电压启动的过电流保护原理图--------------------- 22单电源三绕组变压器过电流保护原理图----------------------- 23变压器过零序电流保护原理图----------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图--------------------------- 26自动按频率减负荷装置（LALF）原理图-------------------- 29储能电容器组接线图-------------------------------------- 29小电流接地系统交流绝缘监视原理接线图--------------------- 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图------------------------------- 31开关事故跳闸音响回路原理接线图------------------------- 31二次回路展开图说明（10KV线路保护原理图）------------------------- 32直流回路展开图说明------------------------------------- 331、图E-103为直流母线电压监视装置电路图，请说明其作用。
RCS-921A断路器失灵保护及自动重合闸装置整定说明
RCS-921A断路器失灵保护及⾃动重合闸装置整定说明RCS-921A断路器失灵保护及⾃动重合闸装置整定说明1、装置参数定值1.1 定值区号：整定：现场整定。
说明：保护定值有30套可供切换，装置参数不分区，只有⼀套定值。
1.2 通信地址整定：现场整定说明：指后台通信管理机与本装置通信的地址。
1.3 串⼝1波特率整定：现场整定说明：只可在所列波特率数值中选其⼀数值整定1.4 串⼝2波特率整定：现场整定说明：只可在所列波特率数值中选其⼀数值整定1.5 打印波特率整定：现场整定说明：只可在所列波特率数值中选其⼀数值整定1.6 调试波特率整定：现场整定说明：只可在所列波特率数值中选其⼀数值整定1.7 系统频率整定：50Hz说明：⼀次系统频率。
1.8 电压⼀次额定值或或kV=317.55kV整定：说明：（1）整定值为⼀次系统中电压互感器原边的额定电压值；（2）电压互感器原边电压⼀般有500kV、525kV和550kV等⼏类，因此要按实际情况整定。
装置级整定计算程序提供了保护安装处PT⼀次侧额定电压。
整定：57.73V说明：整定值为⼀次系统中电压互感器副边的额定电压值。
本装置固定为57.73V。
1.10 电流⼀次额定值整定：按实际整定说明：（1）整定值为⼀次系统中电流互感器原边的额定电流值；（2）根据实际情况整定。
装置级程序提供了保护安装处CT侧⼀次额定电流。
1.11 电流⼆次额定值整定：1A或5A说明：整定值为⼀次系统中电流互感器副边的额定电流值，具体值见保护说明书。
1.12 ⼚站名称整定：现场整定说明：可整定汉字区位码（12位），或ASCII码（后6位），装置将⾃动识别，此定值仅⽤于报⽂打印。
1.13 ⽹络打印⽅式整定：现场整定说明：需要使⽤共享打印机时置为“1”，否则置为“0”。
使⽤共享打印机指的是多套保护装置共⽤⼀台打印机打印输出，这时打印⼝应设置为RS-485⽅式（参见4.6.5通信插件说明）,经专⽤的打印控制器接⼊打印机；⽽使⽤本地打印机时，应设置为RS-232⽅式，直接接⾄打印机的串⼝。
合肥工业大学电力系统自动装置习题
电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号。
错选、多选或未选均无分。
1.单相自动重合闸动作时间应比三相自动重合闸时间（）A.长B.短C.相同D.取决于合闸断路器的类型2.同步发电机自同步并列方式中，并列合闸前瞬间，发电机机端电压（）A.取决于励磁电流的大小B.接近额定电压C.接近系统电压D.接近零3.自动准同步合闸控制电路不包括（）A.频差检查单元B.电压差检查单元C.导前时间形成单元D.调差单元4.AAT装置采用“慢速切换”模式时，厂用电母线失电时间为（）A.1秒以B.1~1.5秒C.2~2.5秒D.3秒以上5.具有正调差特性的发电机，其机端电压随输出无功功率的增加而（）A.增加B.降低C.不变D.不确定6.欲平移同步发电机外特性曲线，需要改变（）A.励磁调节器的基准电压B.励磁调节器的放大倍数C.励磁调节器调差系数D.系统电压7.三相半控整流桥励磁电路中，整流二极管的个数至少是（）A.3B.4C.5D.68.单机运行的同步发电机，若增加励磁电流则会使（）A.输出无功功率增大B.输出有功功率增大C.机端电压升高D.发电机频率升高9.AAT装置应保证只动作一次，是为了防止（）A.工作电源或设备无法断开B.备用电源或设备提前投入C.工作电源或设备多次受故障冲击D.备用电源或设备多次受故障冲击10.以高温高压火电厂为主的电力系统的自动低频减载装置的末级动作频率一般为（）A.45~45.5HzB.46~46.5HzC.47~47.5HzD.48~48.5Hz11.不满足重合闸动作条件的是（）A.保护跳闸B.误碰断路器跳闸C.用控制开关跳闸D.控制开关与断路器位置不对应12.当电力系统出现较小功率缺额时，负荷调节效应（）A.可以使系统频率恢复到额定值B.可以使系统频率稳定到高于额定值C.可以使系统频率稳定到低于额定值D.不起作用13.当电力系统出现大量功率缺额时，为了及时有效地阻止系统频率的异常下降，需要（）A.大量投入负荷B.大量切除发电机C.借助低频减负荷装置切除负荷D.依赖负荷调节效应稳定频率14.发电厂厂用电系统与电力系统解列的目的是（）A.保证电厂的安全运行B.解决系统功率缺额C.防止系统频率下降D.防止电力系统振荡15.下列电力系统自动装置中属于电力系统安控装置的是（）A.自动重合闸装置B.自动准同步装置C.励磁调节器D.故障录波装置二、名词解释题（本大题共5小题，每小题3分，共15分）16.三机容错系统17.负荷频率调节效应18.无压检定和同步检定自动重合闸19.滑差周期20.暗备用三、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
二次盘柜设计及编号导则汇总讲解
801～809 或 8011～8999
871～879 或 8711～8799
881～889 或 8810～8899 991～999 或 9910～9999
001、002、003
Ⅳ 301 302 303～331
305
333～349
335
350～369 370～389 390～399
5 / 27
表 1-2
Ⅰ.每个安装单位的信号回路（包括隔离开关的位置信号、事故和预告信号、
指挥信号等）一般用一组熔断器。
Ⅱ.公用的信号回路（如中央信号等）应装设单独的熔断器。
Ⅲ.厂用电源和母线设备信号回路一般分别装设公用的熔断器。
Ⅳ.闪光小母线的分支线上，一般不装设熔断器。
Ⅴ.信号回路用的熔断器均应加以监视，一般用隔离开关的位置指示器进行
6
29TA A4291～A4299 B4291～B4299 C4291～C4299 N4291～N4299 L4291～L4299
7 保护 TV 装置
A601～A609
B601～B609
C601～C609 N601～N609
L601～L609
8 及测 1TV A611～A619
B611～B619
ห้องสมุดไป่ตู้
C611～C619 N611～N619
4 / 27
表 1-1
直流回路数字标号组
二次直流回路数字标号
序号
回路名称
1 正电源回路 2 负电源回路 3 合闸回路
绿灯或跳闸监视回路继电器 4
回路 5 跳闸回路
红灯或合闸监视回路继电器 6
回路 7 备用电源自动合闸回路 8 开关设备的位置信号回路 9 事故跳闸音响信号回路 10 保护及自动重合闸回路 11 机组自动控制回路
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统继电保护原理主讲：刘青电自教研室第七章自动重合闸7.1 自动重合闸的作用及基本要求瞬时性故障：MN12
k
永久性故障：绝缘子表面闪络（雷电），短时碰线（大风），鸟类（或树枝）放电。（约占60－90％）
倒杆、断线、绝缘子击穿，碳束炸弹（约占10％）
前提——统计数据表明：大部分的线路故障属于瞬时性故障！自动重合闸装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。
一、自动重合闸的作用•对于瞬时性故障，可迅速恢复供电，从而能提高供电的可靠性。•对双侧电源的线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。•可以纠正由于断路器或继电保护误动作引起的误跳闸。
1. 作用•使电力系统又一次受到故障的冲击；•使断路器的工作条件恶化（因为在短时间内连续两次切断短路电流）。
2. 重合于永久性故障的不利影响
1KV及以上电压的架空线路或电缆与架空线路的混合线路上，只要装有断路器，一般应装设自动重合闸。12#1的1段范围 #2的1段范围
K
必须在故障点切除之后，才允许重合闸！必须考虑对侧切除的时间。
没有全线速动的保护时，一侧为I段动作，另一侧为II段动作（有延时）。
二、对自动重合闸的基本要求•动作迅速•不允许任意多次重合（考虑：考虑断路器性能，并防永久性故障）•动作后应能自动复归•手动跳闸时不应重合（考虑：手动合闸于故障线路时，基本上属于永久性故障）•手动合闸于故障线路不重合
•断路器不正常状态时不重合。（考虑：无法再断开永久性故障）
二、对自动重合闸的基本要求•不对应起动方式：断路器控制开关的位置与断路器实际位置不对应起动方式。即当控制开关在合闸位置而断路器实际上在断开位置的情况下使重合闸起动；而当运行人员手动操作使断路器跳闸后，控制开关与断路器的位置是对应的，则重合闸不起动。•保护起动方式；
三、自动重合闸的起动方式•根据重合闸控制断路器所接通或断开的电力元件不同可分为：线路重合闸、变压器重合闸和母线重合闸等。•根据重合闸控制断路器连续跳闸次数的不同可分为：多次重合闸和一次重合闸。•根据重合闸控制断路器相数的不同可分为：单相重合闸、三相重合闸、和综合重合闸。
四、自动重合闸的分类7.2 三相一次自动重合闸三相一次重合闸方式就是不论在输电线路上发生单相接地短路还是相间短路，继电保护装置均将线路三相断路器断开，然后重合闸起动，将三相断路器一起合上。若故障为瞬时性故障，则重合成功；若故障为永久性故障，则继电保护将再次将断路器三相断开，不再重合。
一、三相自动重合闸一、三相自动重合闸工作过程：线路上故障=> 跳开三相=> 重合闸起动=> 延时后合三相。
跳三相，且不重合。若永久性故障，则再次成功；若瞬时性故障，则重合
结果：1.重合闸起动
①保护动作起动②非手动跳闸起动（不对应起动）
重合闸起动一次合闸脉冲手动跳闸后闭锁与合闸重合闸
时间
信号
后加速手动合闸后加速保护
二、单侧电源线路的三相一次重合闸2.重合闸时间延时元件，保证断路器断开后，故障点有足够的去游离时间和断路器准备再次动作的时间。
重合闸起动一次合闸脉冲手动跳闸后闭锁与合闸重合闸
时间
信号
后加速手动合闸后加速保护
二、单侧电源线路的三相一次重合闸3.一次合闸脉冲保证重合闸装置只能重合一次。
重合闸起动一次合闸脉冲手动跳闸后闭锁与合闸重合闸
时间
信号
后加速手动合闸后加速保护
二、单侧电源线路的三相一次重合闸4.手动跳闸闭锁保证手动跳开断路器后不合闸。
重合闸起动一次合闸脉冲手动跳闸后闭锁与合闸重合闸
时间
信号
后加速手动合闸后加速保护
二、单侧电源线路的三相一次重合闸5.后加速保护跳闸回路加速保护动作
重合闸起动一次合闸脉冲手动跳闸后闭锁与合闸重合闸
时间
信号
后加速手动合闸后加速保护
二、单侧电源线路的三相一次重合闸1.双侧电源送电线路重合闸的特点
–时间的配合：考虑两侧保护可能以不同的时限断开两侧断路器。–同期问题：重合时两侧系统是否同步的问题以及是否允许非同步合闸的问题。
三、双侧电源线路三相一次重合闸（1）快速自动重合闸方式–当线路上发生故障时，继电保护快速动作而后进行自动重合（0.5~0.6s)。–使用条件•线路两侧均装有全线瞬时动作的保护。•有快速动作的断路器，如快速空气断路器。•冲击电流未超过允许值。
2.双侧电源送电线路重合闸的主要方式（2）非同期重合闸方式–不考虑系统是否同步而进行自动重合闸的方式。–使用条件：冲击电流未超过允许值。–继电保护要考虑系统振荡对它的影响，并采取必要的措施。
2.双侧电源送电线路重合闸的主要方式（3）检查双回线另一回线电流的重合闸方式II
KRCKRCK
优点：电流检定比同步检定简单（4）自动解列重合闸方式
K系统
12非重要负荷重要负荷
3解列点小电源
解列点的选择原则是，尽量使发电厂的容量与其所带的负荷接近平衡。两侧保护断开断路器之后，检无压侧装置检测到
线路上无电压之后先重合，检同期侧装置检测线路电压与母线电压满足同期条件之后再重合。
（4）具有同步检定和无压检定的重合闸K
U-UUU 无压 同步+ + 1QF2QF（5）具有同步检定和无压检定的重合闸 1QF—检无压侧，同时投入同步检定继电器。2QF—检同期侧，无电压检定是绝对不允许同时投入。两侧的投入方式可以利用连结片定期轮换。 KU-UUU 无压 同步+ + 1QF2QF（5）具有同步检定和无压检定的重合闸K U-UUU 无压 同步+ + 1QF2QF 理想的同期条件：压差、频差、角差均为0(同相量)。（5）具有同步检定和无压检定的重合闸K U-UUU 无压 同步+ + 1QF2QF 检无压侧自然具备检同期的功能——防“偷跳”。一般情况下，“检无压”侧与“检同期”侧宜定期轮换功能——防“检无压”侧断路器的工况恶化（更多地合于永久性故障，跳闸次数多）。合闸+合闸+12线U母线UU线U母线UU 检同期侧检无压侧检无压侧应同时投入同步检定——防止断路器、保护的误跳 当然，检同步侧不能同时投入无压检定。线路发生故障保护和重合闸的动作情况对于瞬时性故障，两侧保护动作，断路器断开，线路失去电压，检无压侧重合闸先进行重合。重合成功，另一侧同步检定继电器在两侧电源符合同步条件后再进行重合，恢复正常供电； 对于永久性故障，两侧保护动作，断路器断开，线路失去电压，检无压侧重合闸先进行重合。重合不成功，保护再次动作，跳开断路器不再重合，另一侧的检同期重合闸不起动。U U 低电压继电器：0.5UN 电磁型同步检定继电器： UU U 线路母线 正比于ΔU 当U= U′时 2U2Usin 继电器定值的调节范围为20°~ 40°。 UU 1.单侧电源线路的三相重合闸–故障点电弧熄灭、绝缘恢复；–断路器触头周围绝缘强度的恢复及消弧室重新充满油，准备好重合于永久性故障时能再次跳闸，否则可能发生断路器爆炸。如果采用保护装置起动方式，还应加上断路器跳闸时间。 根据运行经验，采用1s左右。 四、重合闸动作时限的整定原则2、双侧电源线路的三相重合闸除上述要求外，还须考虑时间配合，按最不利情况考虑：本侧先跳，对侧后跳。 pr1t0tQF1t pr2tQF2t ut ARDt 双侧电源线路重合闸动作时限配合示意图uQF1pr1QF2pr2ARDtttttt 本侧跳闸对侧跳闸本侧 重合
