4.5 电磁感应现象的两类情况
4.5电磁感应现象的两类情况
答案 感应电流的方向与正电荷定向移动的方向相同. 感生电场的方向与正电荷受力的方向相同，因此，感生电场的 方向与感应电流的方向相同，感生电场的方向可以用楞次定律 来判定.
―楞―次――定―律→ 安培定则
回路中感应电流的方向
―→
感生电场的方向
二、电磁感应中的动生电场和动生电动势
[导学探究] 如图3所示，导体棒CD在匀强磁场中运动. (1)自由电荷会随着导体棒运动，并因此受到洛伦兹力. 导体棒中的自由电荷受到的洛伦兹力方向如何？(为了 方便，可以认为导体中的自由电荷是正电荷).
人教版高中物理教材（选修3-2） 第四章第五节
§4.5电磁感应现象的两类情况
主讲教师：孟凡奎
自主预习
一、感生电场的产生 麦克斯韦在他的电磁理论中指出： 变化 的磁场能
在周围空间激发 电场 ，这种电场叫感生电场. 二、感生电动势的产生 123...由 感 方生 向感电 判生动 断电势 ：场大由小楞产：次生E定的＝律电n和动ΔΔΦ势t右叫手. 感螺生旋电定动则势判. 定.
(2)上述情况下，哪种作用扮演了非静电力的角色？ 答案 感生电场对自由电荷的作用.
[知识深化] 1.变化的磁场周围产生感生电场，与闭合电 路是否存在无关.如果在变化的磁场中放一个 闭合电路，自由电荷在感生电场的作用下发 生定向移动. 2.感生电场可用电场线形象描述.感生电场是 一种涡旋电场，电场线是闭合的，而静电场 的电场线不闭合.
T.问：
(1)3 s末夹在导轨间的导体长度是多少？
4-5电磁感应现象的两类情况
4.5 电磁感应现象的两类情况1.某空间出现了如图所示的一组闭合的电场线，这可能是()A．沿AB方向磁场的迅速减弱B．沿AB方向磁场的迅速增强C．沿BA方向磁场的迅速增强D．沿BA方向磁场的迅速减弱2．在下图所示的四种磁场情况中能产生恒定的感生电场的是()3．如图所示，两个比荷相同的都带正电荷的粒子a和b以相同的动能在匀强磁场中运动，a从B1区运动到B2区，已知B2>B1；b开始在磁感应强度为B1的磁场中做匀速圆周运动，然后磁场逐渐增加到B2.则a、b两粒子的动能将()A．a不变，b增大B．a不变，b变小C．a、b都变大D．a、b都不变4．研究表明，地球磁场对鸽子识别方向起着重要作用．鸽子体内的电阻大约为103Ω，当它在地球磁场中展翅飞行时，会切割磁感线，在两翅之间产生动生电动势．这样，鸽子体内灵敏的感受器即可根据动生电动势的大小来判别其飞行方向．若某处地磁场磁感应强度的竖直分量约为0.5×10－4T.鸽子以20m/s速度水平滑翔，则可估算出两翅之间产生的动生电动势约为()A．30mV B．3mVC．0.3mV D．0.03mV5．一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感应强度B的正方向．线圈中的箭头为电流i的正方向，如图1所示，已知线圈中感应电流i随时间变化的图象如图2所示，则磁感应强度随时间而变化的图象可能是图3中的()图36．内壁光滑、水平放置的玻璃圆环内，有一直径略小于圆环直径的带正电的小球，以速率v0沿逆时针方向匀速转动，若在此空间突然加上方向竖直向上、磁感应强度B随时间成正比例增加的变化磁场．设运动过程中小球带电荷量不变，那么(如图所示)()A．小球对玻璃圆环的压力一定不断增大B．小球所受的磁场力一定不断增大C. 小球先沿逆时针方向减速运动，之后沿顺时针方向加速运动D．磁场力对小球一直不做功7．如图(甲)所示，螺线管匝数n＝1500匝，横截面积S＝20cm2，导线的电阻r＝1.5Ω，R1＝3.5Ω，R2＝25Ω.穿过螺线管的磁场的磁感应强度B按图(乙)所示规律变化，则R2消耗的电功率是多大？8．如图所示，两根足够长的固定平行金属导轨位于倾角θ＝30°的斜面上，导轨上、下端各接有阻值R＝20Ω的电阻，导轨电阻忽略不计，导轨宽度L＝2m，在整个导轨平面内都有垂直于导轨平面向上的匀强磁场，磁感应强度B＝1T.质量m＝0.1kg、连入电路的电阻r＝10Ω的金属棒ab在较高处由静止释放，当金属棒ab下滑高度h＝3m时，速度恰好达到最大值v ＝2m/s.金属棒ab在下滑过程中始终与导轨垂直且接触良好．g取10m/s2.求：(1)金属棒ab由静止至下滑高度为3m的运动过程中机械能的减少量；(2)金属棒ab由静止至下滑高度为3m的运动过程中导轨上端电阻R中产生的热量．详解答案1答案：AC解析：假设存在圆形闭合回路，回路中应产生与电场同向的感应电流，由安培定则可知，感应电流的磁场向下，所以根据楞次定律，引起感应电流的应是方向向下的磁场迅速减弱或方向向上的磁场迅速增强，故A、C正确．2答案：C3答案：A解析：a粒子一直在恒定的磁场中运动，受到的洛伦兹力不做功，动能不变；b粒子在变化的磁场中运动，由于变化的磁场要产生感生电场，感生电场会对它做正功，所以，A选项是正确的．4答案：C解析：鸽子两翅展开可达30cm左右，所以E＝BL v＝0.5×10－4×0.3×20V＝0.3mV.5答案：CD解析：因为向里的磁场为正方向，对A开始时是负的逐渐增大，即向外逐渐增大，根据楞次定律知电流方向是顺时针，由法拉第电磁感应定律，电动势是不变的，即电流是恒定值且为正值，而要产生开始时是负的电流，故A错误；对B来说开始时是向外并逐渐减小，由楞次定律得电流是逆时针为负，且为恒定值，但0～1s都是负的恒定值，B错误；对于C开始时是向里并逐渐增大，由楞次定律知电流为逆时针为负，并且0～0.5s时为负，0.5～1.5s时磁场已由向里开始减小，电流方向变成顺时针为正．故C正确；对于D开始时向里并逐渐增大产生负方向的电流，0.5s～1.5s磁场变成正方向逐渐减小，电流方向变为顺时针，故D正确．6答案：CD解析：变化的磁场将产生感生电场，这种感生电场由于其电场线是闭合的，也称为涡旋电场，其场强方向可借助电磁感应现象中感应电流方向的判定方法，使用楞次定律判断．当磁场增强时，会产生顺时针方向的涡旋电场，电场力先对小球做负功使其速度减为零，后对小球做正功使其沿顺时针方向做加速运动，所以C正确；磁场力始终与小球运动方向垂直，因此始终对小球不做功，D正确；小球在水平面内沿半径方向受两个力作用：环的压力F N和磁场的洛伦兹力F，这两个力的合力充当小球做圆周运动的向心力，其中F＝Bq v，磁场在增强，球速先减小，后增大，所以洛伦兹力不一定总在增大；向心力F向＝m v2r，其大小随速度先减小后增大，因此压力F N也不一定始终增大．故正确答案为C、D.7答案：1W解析：由(乙)图中可知，磁感应强度随时间均匀变化，那么在(甲)图的线圈中会产生恒定的感应电动势．由(乙)图可知，磁感应强度的变化率ΔB/Δt＝2T/s，由法拉第电磁感应定律可得螺线管中感应电动势E＝nΔΦ/Δt＝nSΔB/Δt＝1500×20×10－4×2V＝6V.电路中的感应电流I＝E/(r＋R1＋R2)＝6/(1.5＋3.5＋25)A＝0.2A.R2消耗的电功率P＝I2R2＝0.22×25W＝1W.8答案：(1)2.8J(2)0.55J解析：(1)金属棒ab机械能的减少量：ΔE＝mgh－12m v2＝2.8J.(2)速度最大时金属棒ab产生的电动势：E＝BL v产生的电流：I＝E/(r＋R/2)此时的安培力：F＝BIL由题意可知，所受摩擦力：F f＝mg sin30°－F由能量守恒得，损失的机械能等于金属棒ab克服摩擦力做功和产生的电热之和，电热：Q＝ΔE－F f h/sin30°上端电阻R中产生的热量：Q R＝Q/4联立以上几式得：Q R＝0.55J.。
电磁感应现象的两类情况 课件
线圈平面，先后两次将线圈从同一位置匀速地
拉出有界磁场，第一次拉出时速度为 v1＝v0， 图 4-5-8 第二次拉出时速度为 v2＝2v0，前后两次拉出线圈的过程中，下
列说法错误的是
()
A．线圈中感应电流之比是 1∶2
B．线圈中产生的热量之比是 2∶1
C．沿运动方向作用在线框上的外力的功率之比为 1∶2
(3)导体棒受到的安培力
F＝BIl＝(B0＋kx)Il＝0.4(1＋x) 安培力随位置线性变化，则安培力做功
WF＝12[B0＋(B0＋kx)]Ilx
代入数据得 WF＝1.6 J。
答案：(1)2 A
2 (2)3 m/s
(3)1.6 J
电磁感应现象中的能量转化与守恒
电磁感应现象中的能量转化 (1)与感生电动势有关的电磁感应现象中，磁场能转化为电能， 若电路是纯电阻电路，转化过来的电能将全部转化为电阻的内能。 (2)与动生电动势有关的电磁感应现象中，通过克服安培力做 功，把机械能或其他形式的能转化为电能。克服安培力做多少功， 就产生多少电能。若电路是纯电阻电路，转化过来的电能也将全 部转化为电阻的内能。
而电阻 R 上产生的热量为 QR＝R＋R r Q 总
代入数据解得 QR＝3.5 J。 答案：(1)6 m/s (2)3.5 J
图456
(1)回路中的电流； (2)金属棒在 x＝2 m 处的速度； (3)金属棒从 x＝0 运动到 x＝2 m 过程中安培力做功的大小。 解析：(1)电阻上消耗的功率不变，即回路电流不变，在 x＝0 处有 E＝B0lv0＝0.4 V，I＝R＋E r＝2 A。 (2)由题意，磁感应强度 B＝B0＋kx 考虑到电流恒定，在 x＝2 m 处有BR0＋lvr0＝B0R＋＋kxrlv 得 v＝23 m/s。
电磁感应现象两类情况
电磁感应现象的两类情况
感生电场
1.变化的电场周围产生磁场，变化的磁场周围产
生电场（19世纪60年代由麦克斯韦提出）。这个
电场就叫做感生电场。 2.磁场变化时，产生的感生电场的电场线是与磁
场方向垂直的曲线（方法遵循楞次定律）。
磁场变强
感生电场
3.感生电场是一种涡旋电场，电场线是闭合的。 感生电场的产生跟空间中是否存在闭合电路无关。
感生电场
练案 P7 第1小题
练案 P7
练案 P7
第3小题
第4小题
练案 P8
第1小题
动生电动势
1．导体在做切割磁感线运动时，导体内自由电荷 随导体在磁场中运动，受洛伦兹力而定向移动， 这样自由电荷在导体两端聚集，从而使导体两端 产生电势差（动生电动势） 2.若电路闭合，则电路中产生感应电流。 3.当电路不闭合时，切割磁感线的导体两端积聚 电荷，又在导体内产生附加电场，其他电荷在受 洛伦兹力的同时也受电场力作用，最终电荷受力 平衡时定向移动停止（离子速度选择器）
A．小球对玻璃圆环的压力一定不断增大
B．小球所受的磁场力一定不断增大 C．小球先逆时针减速，之后顺时针加速 D．磁场力对小球一直不做功
静电场与感生电场
静电场 起源 电场 线形 状 电场 的性 质 电荷
非闭合曲 线无旋场
感生电场 变化磁场
闭合曲线 有旋场
dB 0 dt
＋
保守力场 有源场
非保守力场 无源场
4.如果空间存在闭合导体，导体中的自由电荷就
会在电场力的作用下定向移动，而形成感应电流；
如果导体不闭合，则导体中只产生电势差（感应
电动势），没有感应电流。
5.自由电荷受到的是感生电场对它的非静电力。
5.电磁感应现象的两类情况
一、理论探究感生电动势的产生原因
1、电流是怎样产生的？
电荷定向运动
2、自由电荷为什么会定向运动？
受到力的作用
3、猜想：使电荷运动的力可能是什么力？
磁场B变强
洛伦兹力、电场力（静电力）
4、
英国物理学家、数学家。经典电磁理论的创始人 1831年生于苏格兰爱丁堡。 1847年16岁，中学毕业，进入爱丁堡大学学习。 1850年，他离开爱丁堡，到人才济济剑桥去求学。 1856年被任命为马里沙尔学院自然哲学讲座教授。 1861年选为伦敦皇家学会会员。 1873年《电磁学通论》问世 麦克斯韦（18311879年11月5日在剑桥逝世 1879） 麦克斯韦把电、光统一起来，是实现第二 James Clerk Maxwell
√
√
√
√
感生电动势和动生电动势
感生电场对电荷的电荷力 与洛伦兹力有关
（洛伦兹力的一个分力）
感生电动势 动生电动势
非静电力
谢谢！
+ + +
F静电 F非静电
+
+
+
+ + +
+
-
F静电
+
+
在外电路中静 电力推动电荷 移动：电能→ 其他形式能量
搬！
在内电路中非静电力克服静电力推动电荷移 动：其他形式能量势
AB导体相当于电源
导体切割磁感线
感生电动势
磁场变化引起的电动势
线圈B相当于电源
电键闭合，改变滑动片的位置
动生电动势的非静电力是洛伦兹力一个 分力，因此书本上只是模糊的讲：动生 电动势的非静电力与洛伦兹力有关。
总结：感生电动势
电磁感应现象的两类情况

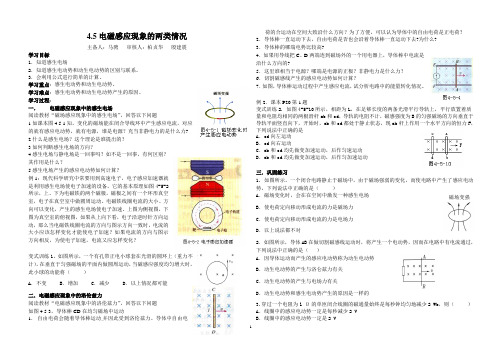

4.5电磁感应现象的两类情况主备人：马骋审核人：柏贞华殷建震学习目标1．知道感生电场2．知道感生电动势和动生电动势的区别与联系。
3．会利用公式进行简单的计算。
学习重点：感生电动势和动生电动势。
学习难点：感生电动势和动生电动势产生的原因。
学习过程：一．电磁感应现象中的感生电场阅读教材“磁场感应现象中的感生电场”，回答以下问题1.如课本图4.5-1知，变化的磁场能在闭合导线环中产生感应电流，对应的就有感应电动势，就有电源，谁是电源？充当非静电力的是什么力?2.什么是感生电场？这个理论是谁提出的？3.如何判断感生电场的方向？4.感生电场与静电场是一回事吗？如不是一回事，有何区别？其作用是什么？5.感生电场产生的感应电动势如何计算？例1：现代科学研究中常要用到高速电子，电子感应加速器就是利用感生电场使电子加速的设备。
它的基本原理如图4-5-2所示，上、下为电磁铁的两个磁极，磁极之间有一个环形真空室，电子在真空室中做圆周运动。
电磁铁线圈电流的大小、方向可以变化，产生的感生电场使电子加速。
上图为侧视图，下图为真空室的俯视图，如果从上向下看，电子沿逆时针方向运动，那么当电磁铁线圈电流的方向与图示方向一致时，电流的大小应该怎样变化才能使电子加速？如果电流的方向与图示方向相反，为使电子加速，电流又应怎样变化？变式训练1。
如图所示，一个有孔带正电小球套在光滑的圆环上（重力不计），在垂直于匀强磁场的平面内做圆周运动，当磁感应强度均匀增大时，此小球的动能将（）A．不变 B．增加 C．减少 D．以上情况都可能二．电磁感应现象中的洛伦兹力阅读教材“电磁感应现象中的洛伦兹力”，回答以下问题如图4.5-3，导体棒CD在均匀磁场中运动1．自由电荷会随着导体棒运动,并因此受到洛伦兹力。
导体中自由电荷的合运动在空间大致沿什么方向？为了方便，可以认为导体中的自由电荷是正电荷？2．导体棒一直运动下去，自由电荷是否也会沿着导体棒一直运动下去?为什么?3．导体棒的哪端电势比较高?4．如果用导线把C、D两端连到磁场外的一个用电器上，导体棒中电流是沿什么方向的?5．这里谁相当于电源？哪端是电源的正极？非静电力是什么力？6．切割磁感线产生的感应电动势如何计算？7．如图，导体棒运动过程中产生感应电流，试分析电路中的能量转化情况。
4.5 电磁感应现象的两类情况
4.5 电磁感应现象的两类情况（一）学习目标：1．知道感生电场、感生电动势和动生电动势的概念。
2．理解感生电动势和动生电动势产生的原因和区别。
3．会判断感生电动势与动生电动势的方向。
学习重点：1、理解感生电动势和动生电动势产生的原因和区别。
2、会判断感生电动势与动生电动势的方向。
学习难点：理解感生电动势和动生电动势产生的原因和区别。
学习过程：【课前预习】阅读教材P19-201、选修3-1中指出：电动势定义E= W/q ，其中W 为____________力对自由电荷做的功，电磁感应也存在一种“非静电力”，产生感应电动势。
如图4-5-1，穿过线圈的磁场变强时，根据楞次定律线圈中的感应电流为____时针（俯视看），在右图中标出。
形成原因：穿过线圈的磁场变强时，产生一个顺时针的感生________，标出图中正电荷的受力方向，感生电场就驱使正电荷顺时针移动，从而形成顺时针方向的________电流。
由感生电场产生的电动势，叫________电动势。
结论：感生电场与感应电流方向________（“相同”“相反”），从而判断感生电动势大致方向（等效电源正负极）。
2、教材P19例题图中，根据磁铁线圈流向、右手螺旋定则，上面磁铁下端为_____ 极（“N ”“S ”），下面磁铁下端为_____极，磁场方向向_____ （“上”“下”）；两磁极之间放置垂直纸面的环形真空室，下图是它的俯视图， 标出俯视图中磁感线方向（“ ”“ ”），电子加速方向为逆时 针，标出电子在A 点受力方向、A 点处感生电场方向，说明在 环形轨道内产生的感生电场为____时针，根据右手螺旋定则， 大拇指垂直纸面向____，与原磁场方向相____，得出原电流 变____（“大”“小”）3、电磁感应现象中的洛伦兹力 完成教材P20【思考与讨论】注意：图中已知磁感应强度B ，导体棒长L ，速度V⑴CD 导体棒做切割磁感线运动时相当于一个电源，其电动势为E=________⑵当CD 导体棒没接外电路或接了外电路但没闭合时，CD 两点电压等于________；当CD 导体棒接了外电路并且闭合时，CD 两点电压相当于闭合回路的_______电压。
4.5电磁感应两类情况典型例题2
平均功率：____________瞬时功率：____________电磁感应现象的两类情况的典型例题及应用（二）[学习目标]1. 掌握电磁感应现象中的功能分析一般方法；2. 掌握电磁感应现象中涉及力学问题的一般分析方法；3. 了解电磁感应现象中的综合应用的一般方法。
[自主学习]（一）功率的计算1.作用力F的功率计算式：2.热功率的计算：Q=_________（二）动生电动势中洛伦兹力和安培力做功（1）动生电动势中对电荷做功的非静电力不是洛伦兹力而是是洛伦兹力的_______。
（2）宏观来看，导体棒克服________做了多少功，就有多少其它形式能量转化成___________。
题型3 电磁感应现象中的功能分析例题3. 如图所示，固定与水平绝缘面上的平行金属导轨不光滑，除R外其他电阻均不急，垂直与导轨平面有一匀强磁场。
当质量为m的金属cd在水平恒力F作用下，由静止向右滑动过程中，下列说法正确的是（）A．水平恒力F对cd棒做的功等于电路中产生的电能B．只有cd棒做匀速运动时，F对cd棒做的功才等于电路中产生的电能C．无论cd棒做何种运动，它克服磁场力做的功一定不等于电路中产生的电能D．R两端电压始终等于cd棒中的感应电动势例题4. 位于竖直平面内的矩形平面导线框abcd，ab长L1=1.0m，是水平的，bd长L2＝0.5m，线框的质量m＝0.2kg，电阻R＝2Ω，其下方有一匀强磁场区域，该区域的上、下边界PP′和QQ′均与ab平行，两边界间距为H，H＞L，磁场的磁感应强度B=1.0T，方向与线框平面垂直，令线框的dc边从离磁场上边界的距离为h＝0.7 m处自由下落，已知线框的dc边进入磁场后，ab边到达PP′之前的某一时刻线框的速度已达到这一阶段的最大值，问从线框开始下落到dc边刚刚到达磁场区域下边界QQ′的过程中，磁场作用于线框的安培力做的总功是多少？练习：1.如图所示，在一个光滑金属框架上垂直放置一根长l=0.4m的金属棒ab，其电阻r=0.1Ω．框架左端的电阻R=0.4Ω．垂直框面的匀强磁场的磁感强度B=0.1T．当用外力使棒ab以速度v=5m／s右移时，ab棒中产生的感应电动势E=______V,通过ab棒的电流I=_____A, ab棒两端的电势差U ab=______V, 在电阻R上消耗的功率P R=______W, 在ab棒上消耗的发热功率P R=______，切割运动中产生的电功率P=_________．2. 如图所示，在匀强磁场中，导体ab与光滑导轨紧密接触，ab在向右的拉力F作用下以速度v做匀速直线运动，当电阻R的阻值增大时，若速度v不变，则（）A．F的功率减小B．F的功率增大C．F的功率不变D．F的大小不变3. 如图所示，电动机牵引一根原来静止的、长L为0.4m、质量m为0.2kg的导体棒MN上升，导体棒的电阻R为1Ω，架在竖直放置的框架上，它们处于磁感应强度B为1T 的匀强磁场中，磁场方向与框架平面垂直．当导体棒上升h=1.5m时，获得稳定的速度，导体棒上产生的热量为1.2J，电动机牵引棒时，电压表、电流表的读数分别为7V、1.2A，电动机内阻r为1Ω，不计框架电阻及一切摩擦，求：（1）棒能达到的稳定速度；（2）棒从静止至达到稳定速度所需要的时间。
电磁感应现象中的两类情况概述
要使电子沿此方向加速， 感生电场的方向如何
顺 时 针
由感生电场引起的磁场方 向如何 竖直向下
原磁场在增强，即电流在 增大。
二、电磁感应现象中的洛伦兹力
思考与讨论
图4.5-3 导线切 割磁感线 产生 感应电动势， 这时的非静电力 与什么有关？
图4.5-3
当导体棒在匀强磁场B中 以速度v运动时，导体棒内部 的自由电荷（正电荷）要受 到洛伦兹力作用，在洛仑兹 力作用下电荷沿导线向C端定 向运动，使D端和C端出现了 等量异种电荷，D为负极（低 电势），C为正极（高电势） 则导体CD相当一个电源。
磁场变强
图4.5-1 磁场变化时产生了感应电 动势，谁是非静电力？ 感生电场对自由电荷的作用
扮演了非静电力的角色。
磁场变强
如何判断感生电场的方向？ 感生电场的方向类似感应电流方向， 用楞次定律和右手螺旋定则判断。
例题
电子感应加速器 逆 时 针
竖直向上
穿过真空室内磁场的方向 由图知电子沿什么方向加速
导线切割磁感线运动产生的感应电动势 ，这感应电动势叫做“动生电动势”， 这时的非静电力与洛伦兹力有关。
例如 ： 在电池中，非静电力是化学 作用，它使化学能转化为电势能；在 发电机中，非静电力是电磁作用，它 使机械能转化为电势能。
△电源电动势的作用是某种
非静电力对自由电荷的作用。
4
新课
一、电磁感应现象中的感生电场
磁场变强
图4.5-1 磁场变化时产生了感应电 动势，谁是非静电力？
〔英〕麦克斯韦认为， 磁场变化时会在周围空间 激发一种电场-----感生电场 闭合导体中的自由电荷在 感生电场下做定向运动 产生感应电流（或产生感 应电动势，这感应电动势 是由感生电场产生的，它 也叫做“感生电动势”）
4、5电磁感应现象的两类情况(预习提纲)
预习提纲 物理学科 高二年级 日期：2013/3/11 珍爱生命 拒绝平庸 全力以赴 追求卓越 1 课题：4.5电磁感应现象的两类情况 课型：新课 主备人:李锋 备课组长:李锋 姓名： 班级： 【学习目标】1．知道电磁感应现象中的感生电场及共作用。 2．会用相关公式计算电磁感应问题。 3．了解电磁感应现象中的洛伦兹力及其作用。 【学习重点和难点】 重点：感生电动势和动生电动势产生的原因。 难点：电磁感应问题的计算。 【预习先知】 一、电磁感应现象中的感生电场 常用电源的电动势是由非静电力移动电荷做功使电源两极分别带上异种电荷，电磁感应现象中的感应电动势又是怎样产生的呢？ 1、感生电场：右图所示，一个闭合电路静止于磁场中，当磁场由弱变强时，闭合电路中产生了感应电动势与感应电流，这时又是什么力相当于非静电力促使电荷发生定向移动的？
2、例题：阅读课本例题，回答下列问题： ①真空室内的磁场由谁提供？当电磁铁的电流恒定时，真空室内的电子受力如何？
②当电磁铁中通有图示方向均匀减小的电流时，所激发的磁场和感应电场怎样？真空室中的电子受力怎样？能使电子加速吗？
③电磁铁中通有图示方向均匀增加的电流时，所激发的磁场和感应电场怎样？真空室中的电子受力怎样？能使电子加速吗？
二、洛伦兹力与动生电动势 导体切割磁感线运动时，磁场没有变化，不能产生感生电场，其感应电动势又是如何产生的？(阅读教材20页完成思考与讨论)
【学后反思】
×××× ×××× ×××× ××××
C
D l υ
