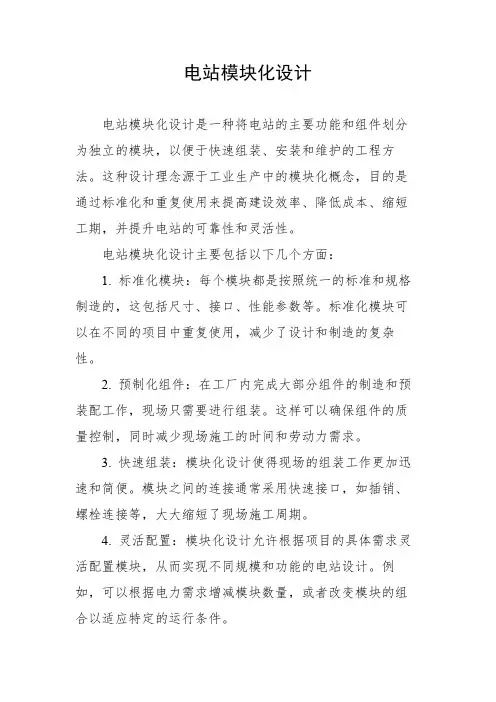

电站模块化设计
电站模块化设计电站模块化设计是一种将电站的主要功能和组件划分为独立的模块，以便于快速组装、安装和维护的工程方法。
这种设计理念源于工业生产中的模块化概念，目的是通过标准化和重复使用来提高建设效率、降低成本、缩短工期，并提升电站的可靠性和灵活性。
电站模块化设计主要包括以下几个方面：1. 标准化模块：每个模块都是按照统一的标准和规格制造的，这包括尺寸、接口、性能参数等。
标准化模块可以在不同的项目中重复使用，减少了设计和制造的复杂性。
2. 预制化组件：在工厂内完成大部分组件的制造和预装配工作，现场只需要进行组装。
这样可以确保组件的质量控制，同时减少现场施工的时间和劳动力需求。
3. 快速组装：模块化设计使得现场的组装工作更加迅速和简便。
模块之间的连接通常采用快速接口，如插销、螺栓连接等，大大缩短了现场施工周期。
4. 灵活配置：模块化设计允许根据项目的具体需求灵活配置模块，从而实现不同规模和功能的电站设计。
例如，可以根据电力需求增减模块数量，或者改变模块的组合以适应特定的运行条件。
5. 易于维护：模块化设计使得电站的维护和升级变得更加容易。
单个模块可以被快速拆卸和更换，而不需要影响整个电站的运行。
6. 运输和物流：由于模块是预先制造和测试的，所以它们可以被设计成便于运输的尺寸和重量，以优化物流和减少运输成本。
7. 环境适应性：模块化设计还考虑到不同地理和气候条件下的环境适应性，确保模块能够在各种环境中稳定运行。
电站模块化设计的应用范围非常广泛，包括但不限于风力发电、太阳能发电、燃气发电厂和水力发电站等。
通过模块化设计，电站的建设和运营变得更加高效和经济，同时也提高了对环境变化的适应能力和未来技术升级的灵活性。

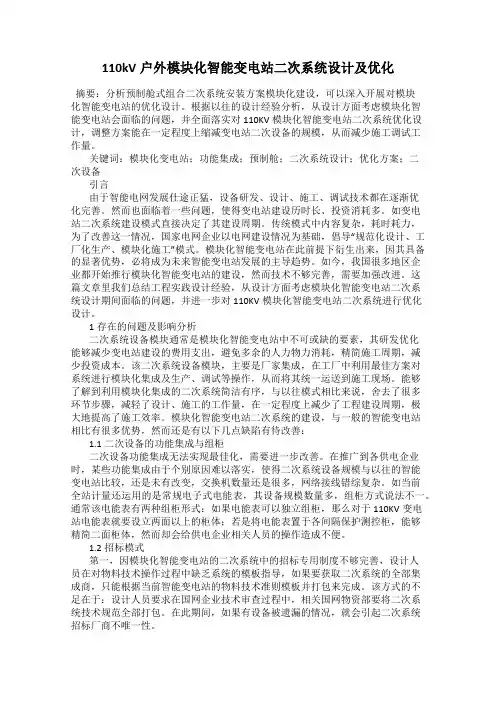

110kV户外模块化智能变电站二次系统设计及优化
110kV户外模块化智能变电站二次系统设计及优化摘要：分析预制舱式组合二次系统安装方案模块化建设，可以深入开展对模块化智能变电站的优化设计。
根据以往的设计经验分析，从设计方面考虑模块化智能变电站会面临的问题，并全面落实对110KV模块化智能变电站二次系统优化设计，调整方案能在一定程度上缩减变电站二次设备的规模，从而减少施工调试工作量。
关键词：模块化变电站；功能集成；预制舱；二次系统设计；优化方案；二次设备引言由于智能电网发展仕途正猛，设备研发、设计、施工、调试技术都在逐渐优化完善。
然而也面临着一些问题，使得变电站建设历时长、投资消耗多。
如变电站二次系统建设模式直接决定了其建设周期。
传统模式中内容复杂，耗时耗力，为了改善这一情况，国家电网企业以电网建设情况为基础，倡导“规范化设计、工厂化生产、模块化施工”模式。
模块化智能变电站在此前提下衍生出来，因其具备的显著优势，必将成为未来智能变电站发展的主导趋势。
如今，我国很多地区企业都开始推行模块化智能变电站的建设，然而技术不够完善，需要加强改进。
这篇文章里我们总结工程实践设计经验，从设计方面考虑模块化智能变电站二次系统设计期间面临的问题，并进一步对110KV模块化智能变电站二次系统进行优化设计。
1存在的问题及影响分析二次系统设备模块通常是模块化智能变电站中不可或缺的要素，其研发优化能够减少变电站建设的费用支出，避免多余的人力物力消耗，精简施工周期，减少投资成本。
该二次系统设备模块，主要是厂家集成，在工厂中利用最佳方案对系统进行模块化集成及生产、调试等操作，从而将其统一运送到施工现场。
能够了解到利用模块化集成的二次系统简洁有序，与以往模式相比来说，舍去了很多环节步骤，减轻了设计、施工的工作量，在一定程度上减少了工程建设周期，极大地提高了施工效率。
模块化智能变电站二次系统的建设，与一般的智能变电站相比有很多优势，然而还是有以下几点缺陷有待改善：1.1二次设备的功能集成与组柜二次设备功能集成无法实现最佳化，需要进一步改善。
基于预制舱的电网侧储能电站模块化设计
基于预制舱的电网侧储能电站模块化设计刘牛;徐波;陈亚新【摘要】主要介绍电网侧储能电站的各模块设计,以求通过该设计缩短电网侧储能电站的建设周期,特别是设计阶段和施工阶段.通过模块化设计,可方便厂家设计并固定产品、在厂接线并调试产品以及现场标准化对接,最终实现电网侧储能电站的典型模块化建设,提高投产效率.【期刊名称】《通信电源技术》【年(卷),期】2019(036)003【总页数】4页(P231-233,235)【关键词】电网侧;储能电站;模块化【作者】刘牛;徐波;陈亚新【作者单位】国网江苏省电力有限公司镇江供电分公司,江苏镇江 212000;国网江苏省电力有限公司镇江供电分公司,江苏镇江 212000;国网江苏省电力有限公司镇江供电分公司,江苏镇江 212000【正文语种】中文0 引言储能作为能源服务新产品，是优质、可靠的毫秒级控制响应资源，可提供有功无功的双重支撑，为电网提供调峰、调频[1]、备用、事故应急响应等多种服务。
为缓解地区夏季高峰期间供电压力和提高地区电网可再生能源[2]就地消纳水平、削峰填谷[3]能力，结合电化学储能电站建设周期短、布点灵活的优势，可规划实施电网侧储能电站项目。
电网侧储能电站主要由电池舱、PCS升压舱、10 kV汇流舱、智能总控舱、SVG舱和站用变舱组成。
本文通过采用标准预制舱体户外布置形式和模块化设计，可进一步缩短储能电站的建设周期，提高投产效率。
1 电网侧储能电站的模块化设计1.1 预制舱模块采用标准预制舱体布置形式，实现设计方案的模块化、设备基础的通用化、施工建设的标准化，且舱内接线及单体设备调试要最大程度实现出厂前完成，以有效减少现场安装、接线、调试工作，大大缩短建设周期。
预制舱如图1所示。
表1则为一个8 MW/16 MW·h电网侧储能电站的各类预制舱的数量，本文以此为最小储能单元进行模块设计。
图1 储能电站预制舱表1 预制舱模块（8 MW/16 MW·h）?1.2 电池舱模块每座电池舱系统输出容量为2 MW·h。
舱式变电站施工方案
舱式变电站施工方案1 新能源预制舱式变电站存在的问题目前，新能源110 kV预制舱式变电站主要由35 kV配电装置、站用变及400 V低压配电装置构成的电气一次设备舱，继电保护、计量及控制设备构成的电气二次设备舱，SVG设备舱，主变及GIS等模块构成[1-5]。
该方案一定程度上节约了土地，加快了施工进度[6-8]，但仍然存在以下问题：（1）目前各预制舱内的电气设计图纸为按专业、按设备各控制回路进行出图，各控制回路的信号采集点在其他预制舱或现场就地设备处，导致在工程预制舱阶段无法进行电缆的敷设、安装与部分调试工作。
待预制舱到达现场后，需要做大量的电缆敷设及调试工作，不利于整个项目进度的控制。
现场敷设电缆需要反复打开工厂已完成的防静电地板，会对工厂预制的防静电地板造成破坏，导致静电地板之间缝隙加大，甚至出现塌陷的现象，严重影响成品的质量与美观。
（2）传统预制舱基础方案采用现场浇筑成型的框架基础结构，需要经过基础开挖、浇垫层、绑扎钢筋笼、支模板、浇砼及养护、基础回填等工序，所需时间较长[9]。
电缆敷设采用基础下进线方式，一般从下人孔进入基础内部，作业空间不足，电缆敷设杂乱，封闭空间不利于电缆通风散热，且基础内多潮湿，易钻入小动物，对系统安全稳定运行构成威胁[10]。
此外，回填土方量较大的变电站易发生不均匀沉降现象，设备基础出现裂纹，影响安全与美观。
（3）目前电缆沟多采用混凝土浇筑或砖砌的方案，一般需要等待预制舱（设备）基础浇筑完成后才进行施工，在基础浇筑（砌砖）养护完成的基础上，需进行电缆支架的预埋、焊接、涂漆防腐、敷设接地网、防火封堵及防火分区等工作，直接导致工期的延长[11]。
此外，电缆沟盖板通常采用水泥材质，施工及后期运行过程中反复多次开启，极易导致电缆沟盖板损坏，修复后美观性不足。
本文将围绕上述问题，研究探讨解决方案。
2 预制式模块化变电站解决方案2.1 引入航空插头，实现现场即插即用针对问题（1），通过在各预制舱内设置汇控柜，在设计阶段考虑专业性、电气回路的基础上，以预制舱内外为界限进行分册出图，预制舱内与其他舱体（设备）连接的电缆接入汇控柜。
模块化智能变电站预制舱式二次组合设备 吴文龙
模块化智能变电站预制舱式二次组合设备吴文龙摘要：预制舱式二次组合设备是新一代智能变电站模块化建设的重要内容。
文章从实际出发，对常规二次装置及屏柜结构进行了分析，调研了目前预制舱式二次组合设备方案及应用现状，并进行梳理总结，针对目前存在的问题，提出了预制舱及舱内二次装置、屏柜结构优化方案，提出了预制舱内屏柜布置方案，并给出了预制舱方案的设计建议。
关键词：模块化；智能变电站；二次组合设备引言：变电站是我国电力系统的重要组成部分，近年来，随着计算机技术的快速发展，智能化变电站得以实现。
预制舱式二次组合设备是现代化智能变电站模块化建设的重要内容，只有做好这项工作，才能保障智能变电站的正常运作。
文章将从以下几点入手进行深入论述。
1、正确认识模块化二次设备1.1 模块化二次设备的含义模块化的二次设备又称为模块，这种二次设备主要由预制柜、辅助设施、功能单元等组成，以此来满足设备功能的需求。
模块化的二次设备是由多个单元组成的，不同单元的功能具有一定的差异，共同组成了整个智能变电站的模块。
项目的功能单元主要包括测量控制、网络分析仪、安防设备、保护等，不同数量与类型的功能单元在智能变电站模块中排列组合。
1.2 模块的划分需要科学依据在二次设备的组装与调试工作中，要对模块进行合理的划分，使划分后的每个模块都能够整体而又独立的运输、安装，在各个模块进入施工现场后，能够及时进行功能的调试工作。
这种工作方式能够减轻二次设备中的大量接线工作的压力，提升二次设备安装质量，加快施工进度，避免延长施工工期。
在智能变电站的模块划分中，要综合考虑多方面因素，最大限度的提升变电站二次设备的安全性、独立性、通用性、先进性、灵活性以及经济性，并使得二次设备的各个模块都能够协调运行。
在划分二次设备的功能时，有必要将模块放在整体布局的角度上考虑。
为确保不同的模块具有明确的服务对象，要结合设备的具体功能，完成子模块的明确划分，保证模块的完整性和独立性。
装配式智能变电站（预制舱）
装配式智能变电站（预制舱）核心导读为进一步深化智能变电站技术，统一建设标准，提升工程建设质量、安全、效率，国家电网公司开展标准配送式智能变电站建设，提出“标准化设计、工厂化加工、机械化施工、装配式建设”的技术原则，这是建设“一流电网”的重要举措，是标准化建设的深化，这不仅能够有效缩短工期，提高工程质量，降低全寿命周期成本，而且有利于环保，提高智能变电站建设效率，全面提高电网建设能力，使变电站建设走向科技含量高、资源消耗低、环境污染少、精细化建造的道路。
一、图片检索二、视频分享三、几大主要的特点全预制装配式变电站改变了变电站传统的电气系统布局、土建设计和施工模式, 通过工厂生产预制、现场安装两大阶段来建设变电站。
其标准化设计、模块化组合、工业化生产、集约化施工, 使变电站建设走向科技含量高、资源消耗低、环境污染少、精细化建设的道路。
1)在土建方面: 改变传统的电气系统布局,贯彻建筑节能、节材、节水、节地方针, 力求使建筑结构轻型化, 利用现场快速拼装工艺, 变施工串联流程为并联流程来缩短施工周期。
2) 电气方面: 划分为进线模块、主变压器模块、出线模块、综合自动化模块、无功补偿和消弧线圈模块。
其中各模块之间的现场连接是技术难点。
此外, 需制定变电站通用设计、部件加工详图、工厂生产工艺、现场拼装工艺、建筑取费定额、装配式建造管控六大标准体系。
3) 全预制装配式变电站建造模式需要现代预制件、钢构件工厂作支撑, 需要对传统土建工程招标及标段划分作调整, 需要对采购方式与施工组织重新定义。
四、需要关注的问题和不足1)装配式建筑物的耐久性能。
传统变电站的建筑设计使用年限为50 a, 而装配式变电站的建筑设计使用年限能否达到传统建筑水平, 使用周期中维护费用是否经济等问题缺少实践验证。
为此, 全预制装配式变电站在设计时, 采用了建筑行业已广泛应用的材料, 材料本身的耐用性能超过50 a, 计算的标准也是按50 a 标准规范设计;其使用周期中维护费用仅为屋面卷材的更新和钢结构表面的防锈漆更新处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预制舱式变电站模块化设计策略
发表时间：
2019-09-18T09:02:44.260Z 来源：《电力设备》2019年第7期 作者： 王冲
[导读] 【摘要】：现阶段，国家电网公司对于变电站模块化建设重视力度不断提升，由于预制舱式变电站具有建设速度快、环保以及经济
等优点，在110kV-220kV电压等级的模块化变电站中展现出广泛的应用前景。
(
云南银塔送变电设计有限公司 昆明 650000)
【摘要】：现阶段，国家电网公司对于变电站模块化建设重视力度不断提升，由于预制舱式变电站具有建设速度快、环保以及经济等
优点，在
110kV-220kV电压等级的模块化变电站中展现出广泛的应用前景。在本文中，首先，我们队预制舱式变电站的整体结构布局方案进
行了一定的概述，并在此基础上，对其模块化的设计策略进行了研究与探讨，仅供参考。
【关键词】：预制舱式；变电站；模块化设计
引言
随着我国电力需求的不断增长，对电力基础设施的建设提出了更高的要求，变电站是其中的重要组成部分。在国内，预制舱由于其运
输方便、现场安装简单等特点，已广泛应用于通信机房、战地医院和活动房等。以下重点围绕预制舱式变电站模块化的设计策略展开了研
究与探讨。
1.
整体结构布局方案
在进行整体的结构布局上，要充分立足预制舱变电站使用要求进行设计方案制定。
1.1
基础设备构成
针对预制舱的布局来说，在进行相应布局方案规划上涵盖了诸多基础设备，诸如舱体、照明以及暖通设备，此外还要进行相应的消防
以及安防设备的使用，还包括一些二次设备等。通过不同设备的综合运用和接线设计，确保最终完成的预制舱式变电站的结构布局能够充
分实现预期变电站设计要求。同时在进行整体的变电站设计完成后，还需要进行调试操作。通过调试，保证变电站能够充分符合实践运行
的需求，促使其充分实现自身作用的发挥。在完成整个预制舱式变电站的设计后，按照项目现场的需求，通常会是将其作为整体运输，也
存在将其看作
2-3个单体运输的情况。
1.2
基于环境考量进行方案设计规划
在进行预制舱设计过程中，还充分纳入对不同极端条件的影响，在进行相应的结构设计规划上合理的进行抗震性能的设计融入，确保
舱体使用稳定性。针对南方以及北方地区来说，要求在舱体设计方案制定上也存在一定的差异。
比如如果预制舱变电站的使用环境是北方，那么在进行预制舱设计的过程中，需要合理的进行舱顶设计，要求在箱顶以及斜顶设计
上，二者的角度应该尽可能增大，通过这种方式，有效的实现积水以及积雪情况的预防，确保预制舱的使用效果。而在南方地区来说，主
要是有较多的降水发生概率。所以在进行舱顶设计方案的制定上，仅仅考虑积水的预防即可。所以一般来说，在箱顶以及斜顶设计上通常
会将二者之间的角度设定为
50度。通过这种方式，即便是在降雨较多的季节，也不会有积水的情况发生。为了尽可能保障预制舱的使用寿
命，针对雨雪天气除了合理进行角度规划外，在舱体的外部还进行了防水材料的涂层设计，通过这种方式即便是有大量的降雨或是降雪，
也可以尽可能保证舱体的使用效益，不至于在短时间内出现锈蚀的情况。
1.3
选材方案
在进行整体的预制舱式变电站的材料选用上，考虑到变电站的工作环境需求，所以要求在变电站的设计上尽可能采用有较为出色稳定
性的材料，能够充分应对大风以及雨雪等极端天气情况。所以在进行变电站设计方案制定过程中，针对材料的筛选，一般会选择金属钢板
加强防腐的耐腐蚀要求、抗外力的结构形式采用。同时为了充分保证预制舱变电站的使用效果，在进行舱体的设计上，连接件大量采用不
锈钢或金属材料发黑等处理方式，通过这种处理，能够充分确保藏体内零部件工作的顺畅，而且还能够充分确保舱体工作稳定性。
2.
预制舱式变电站模块化设计
预制舱的设计包括舱体框架、舱体外墙、舱体内墙、舱体夹层、舱体顶板、舱体底板设计等，预制舱式二次设备室须具有良好的机械
强度和刚度，保证预制舱在运输和安装过程中不会损坏和变形，同时在使用过程中预制舱应满足抗震要求，集装箱舱体框架作为主要受力
构件须具有一定的强度，故集装箱舱体框架推荐采用优质碳素结构钢制作。
2.1
舱体外墙
集装箱外墙材料应采用轻质高强、耐水防腐、阻燃隔热，隔音性能强的材料。目前可作为外墙材料的有耐候钢、金邦板、复合压型钢
板、复合纤维水泥板、铝板和不锈钢板，综合经济技术指标对比如表
1所示，其中材料价格按制造III型号尺寸舱体计算得出。金邦板自重
轻，易于安装，且具有较好的保温隔热性能，综合考虑，推荐采用金邦板作为舱体的外壳材料。
表1 外侧板材料综合对比
2.2
舱体内墙
集装箱内墙应采用防火性能好的材料，目前可以作为内墙材料的有压花铝板、镀铝锌板、石膏板或彩钢板，综合经济技术指标对比如
表
2所示，其中材料价格按制造III型号尺寸舱体计算得出。综合考虑材料性能和经济性，铝塑复合板具有强度高、防火性能好、易保养等特
点，且性价比较高，推荐作为舱体内墙材料。
表2 内侧板材料综合比较表
2.3
舱体夹层
由于预制舱置于户外，需隔热保温，因此采用双层结构，夹层中填充隔热保温材料。目前常用的保温材料有无机类和有机类保温材料
两种。有机类保温材料主要有聚氨酯泡沫、聚苯板、酚醛泡沫等，它具有重量轻、致密性高、保温隔热效果好等优点，缺点有不耐老化、
易燃烧、施工难度大且工程成本较高。无机保温材料主要有玻璃棉、岩棉、膨胀珍珠岩，它具有不易燃烧、吸水率低等特点，能够达到
A级
防火。岩棉保温板具有优良的防火、防潮、保温和吸音性能，并且施工及安装方便、节能效果显著，性价比高。综合考虑上述条件及经济
性等因素，选择优质防火岩棉材料作为设备舱夹层材料，岩棉外表面覆盖隔热薄膜，可起到很好的隔热效果。
2.4
舱体顶板和底板
预制舱顶部结构设计需考虑具体工程气象条件，以满足抗风、抗震、防腐和防水要求。推荐预制舱采用可拆卸型式坡屋面，采用冷轧
钢板，经过喷砂和热喷锌处理。顶部采用有组织排水，坡度不小于
5%，对于北方多雪及南方多雨地区，可适当增大屋面坡度，以预防积雪
和利于排水。舱体底板可采用型钢结构，增加舱体的刚度，舱体内地板可采用防静电陶瓷地板。
2.5
组合式舱体
110kV-220kV
变电站二次设备室在通常情况下采用单个预制舱即可满足，当二次设备室较大时，若采用整舱形式，尺寸过大不方便运
输，因而可采用组合式舱体，及将多个预制舱串联拼接。各部分预制舱在拼接前进行合理的设计，到现场后可以进行快速的拼接。多预制
舱拼接方案主要考虑两个方面，即拼接接口设计和运输便利。为了达到标准化设计和工厂化生产的目的，二次设备舱宜采用标准尺寸，并
采用标准化的接口设计。舱体单元由于缺少一面或两面墙壁，在吊装、运输和拼接过程中，须安装辅助支撑以保证结构的稳定和安全。
3.
结语
在国家电网公司大力推广模块化变电站的背景下，在110kV-220kV电压等级户外变电站中，二次设备室可采用预制舱的形式。通过分析
比选，结合电器设备室的特点和经济性要求，确定了预制舱的结构形式和制作材料。预制舱结构推荐采用集装箱形式，集装箱舱体框架推
荐采用钢框架，舱体外墙推荐采用金邦板，舱体内墙宜采用铝塑复合板，舱体夹层宜采用优质防火岩棉，舱体顶板宜采用冷轧钢板，底板
采用型钢铺设，并采用防静电陶瓷地板，考虑到舱体内已安装有设备，在施工起吊时宜采用下部起吊。对于尺寸较大的建筑物，可采用组
合式舱体，由数个单一舱体拼接而成，以解决舱体过大运输困难的问题。
参考文献：
[1]
孙建龙,鲁东海.基于预制舱的配送式智能变电站设计[J].江苏电机工程，2016(05)：43-47.
[2]
张利平,赵卫军.智能化变电站预制舱结构和技术的相关性能研究[J].黑龙江科学，2018，9(18)：46-47.
[3]
丁双印,杨宁.智能变电站预制舱式二次设备一体化结构布局的应用[J].电子技术与软件工程，2018(10)：221-222.
