钣金加工件检验标准1
钣金件喷塑检验标准
钣金件喷塑检验标准
钣金件喷塑检验是钣金件生产过程中非常重要的环节，其质量直接关系到产品的使用寿命和外观效果。
为了确保钣金件喷塑产品的质量，制定了一系列的检验标准，以便对产品进行全面、严格的检验。
首先，钣金件喷塑检验标准需要包括外观质量的检验。
外观质量是钣金件喷塑产品的第一印象，也是用户对产品质量的直观感受。
在外观检验中，需要检查产品表面是否平整，是否存在气泡、裂纹、起皮等缺陷，以及颜色是否均匀、饱满等。
这些都是影响产品外观质量的关键因素，需要进行严格检验。
其次，钣金件喷塑检验标准还需要包括涂层附着力的检验。
涂层附着力是指喷塑涂层与钣金件表面的结合程度，直接关系到产品的使用寿命。
在涂层附着力检验中，需要进行划格试验、粘结试验等，以确保涂层与基材之间的结合牢固，不易剥落。
另外，钣金件喷塑检验标准还需要包括耐候性的检验。
耐候性是指产品在自然环境下长时间使用后，其表面质量是否能够保持稳定。
在耐候性检验中，需要进行盐雾试验、紫外线曝晒试验等，以模拟产品在不同环境下的使用情况，检验其耐候性能。
最后，钣金件喷塑检验标准还需要包括厚度和硬度的检验。
涂层的厚度和硬度直接关系到产品的防腐性能和耐磨性能。
在厚度和硬度检验中，需要采用专业的测量仪器进行测试，确保产品涂层的厚度和硬度符合标准要求。
总的来说，钣金件喷塑检验标准是钣金件生产过程中不可或缺的环节，其严格执行对产品质量的保证至关重要。
只有严格按照检验标准进行检验，才能够确保钣金件喷塑产品的质量稳定、可靠。
希望所有生产厂家和检验人员都能够严格执行检验标准，为用户提供更加优质的钣金件喷塑产品。
钣金结构件检验标准
钣金结构件检验标准1.目的规范钣金结构件的检验标准,以使产品的工艺要求和一致性得到有效控制2.适用范围本标准适用于公司各种钣金结构件的检验,图纸和技术文件并同使用。
当有冲突时,以图纸要求为准。
3.引用标准本标准的尺寸未注单位皆为mm,未注公差按国家标准IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
4.原材料检验标准(我司有权对厂家生产用原材料进厂抽检)4.1金属材料4.1.1钣材厚度及质量应符合国标,采用的钣材需出示性能测试报告及厂商证明。
4.1.2材料外观:平整无锈迹,无开裂与变形。
4.1.3 尺寸:按图纸或技术要求执行,本司未有的按现行国标执行。
4.2通用五金件、紧固件4.2.1外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。
4.2.2尺寸:按图纸与国标要求。
4.2.2性能:试装配与使用性能符合产品要求。
5. 钣金加工件检验标准5.1 外观:钣金件表面平整,加工处无毛刺,凸起,裂痕等5.2 尺寸:尺寸按图纸要求检验,图中公差未标注部分按下表一执行表一:尺寸公差要求标准尺寸尺寸公差(mm)3以下±0.2大于3小于30 ±0.3大于30小于315 ±0.5大于315小于1000 ±1.0大于1000小于2000 ±1.5大于2000小于3150 ±2.05.3 压铆件压铆螺母(柱)、压铆螺钉、涨铆螺母(柱)、拉铆螺母等,压上零部件后,螺纹不得变形(螺母或螺钉能自由进出,顺畅无卡滞现象),压铆件应与板面相平,不允许凸起或凹进(手感触摸应平滑),压铆件与板面垂直(垂直度<0.02),压铆后压铆区无变形、猪嘴现象,拉包的高度、壁厚应均匀一致,顶部不应有毛刺。
钣金件加工检验通用标准
1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。
当有冲突时，以技术图纸和客户要求为准。
3.引用标准本标准的尺寸未标注单位皆为mm，未注公差按以下国标IT 13级执行GB/ - 1998 极限与配合标准公差和基本偏差数值表GB/ - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 - 2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料及辅料检验标准金属材料材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。
材料外观：平整无锈迹，无开裂与变形。
尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。
通用五金件、紧固件外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
尺寸：按图纸与国标要求，重要尺寸零缺陷。
性能：试装配与使用性能符合产品要求。
管件方通、圆通材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明。
外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。
尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。
5.工序质量检验标准冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。
●冲切过程中产生的接刀痕：必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%～20%，数控冲咬出的孔、异形孔、圆角必须修整平滑。
●图纸中未明确标明之尖角（除特别注明外）均为mm。
●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺：冲裁后毛刺高L ≤5% t（t为板厚）。
●划伤、刀痕：以用手触摸不刮手为合格，应≤mm。
●冲裁尺寸符合技术图纸要求，平面度公差要求见表一。
附表一、平面度公差要求5.2折弯检验标准毛刺：折弯后挤出毛刺高L≤10% t (t为板厚)。
钣金质量检验标准
钣金质量检验标准规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
图纸和技术文件并同使用。
当有冲突时，以技术规范和客户要求为准。
1.钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。
2.折弯检验标准毛刺:折弯后挤出毛刺高L?10%t(t为板厚)。
除特别注明外，折弯内圆角为R1。
压印:看得到有折痕，但用手触摸感觉不到(可与限度样板相比较)。
3.折弯变形标准按照照对角线公差要求对角线尺寸(mm) 对角线的尺寸差(mm)300以下 ?0.3以下大于300小于600 ?0.6以下大于600小于900 ?0.9以下大于900小于1200 ?1.2以下大于1200小于1500 ?1.5以下大于1500小于1800 ?1.8以下大于1800小于2100 ?2.1以下大于2100小于2400 ?2.4以下大于2400小于2700 ?2.7以下折弯方向、尺寸与图纸一致。
4.钣金加工件检验标准尺寸按图纸要求检验。
标准尺寸尺寸公差(mm)3以下 ?0.2大于3小于30 ?0.3大于30小于315 ?0.5大于315小于1000 ?1.0大于1000小于2000 ?1.5大于2000小于3150 ?2.05.压铆件压铆螺母(柱)、压铆螺钉、涨铆螺母(柱)、拉铆螺母等，压上零部件后，螺纹不得变形(螺母或螺钉能自由进出，顺畅无卡滞现象)，压铆件应与板面相平，不允许凸起或凹进(手感触摸应平滑)，压铆件与板面垂直，压铆后压铆区无有变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。
6.焊接焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。
焊缝长度、高度不均不允许超过长度、高度要求的10%。
焊点要求:焊点长度8,12mm，两焊点之间的距离200?20mm，焊点位置要对称，上下位置要统一。
如加工图纸上对焊点有特殊要求，按图纸执行。
点焊间距小于50mm，焊点直径小于φ5，焊点布置均匀，焊点上压痕深度不超过板材实际厚度15%，且焊接后不能留有明显的焊疤。

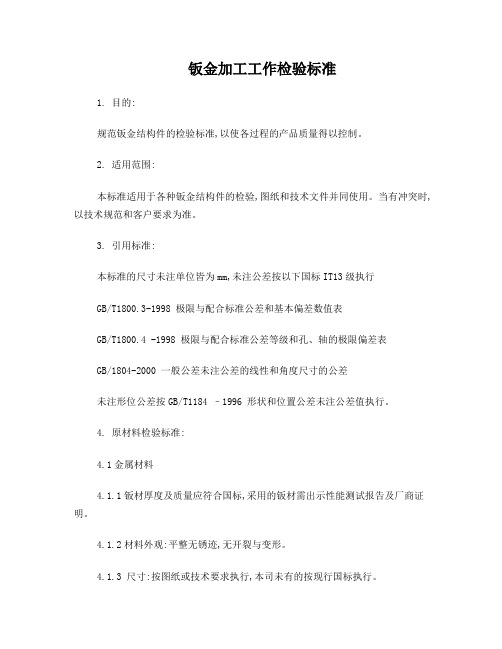

钣金加工工作检验标准
钣金加工工作检验标准1. 目的:规范钣金结构件的检验标准,以使各过程的产品质量得以控制。
2. 适用范围:本标准适用于各种钣金结构件的检验,图纸和技术文件并同使用。
当有冲突时,以技术规范和客户要求为准。
3. 引用标准:本标准的尺寸未注单位皆为mm,未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
4. 原材料检验标准:4.1金属材料4.1.1钣材厚度及质量应符合国标,采用的钣材需出示性能测试报告及厂商证明。
4.1.2材料外观:平整无锈迹,无开裂与变形。
4.1.3 尺寸:按图纸或技术要求执行,本司未有的按现行国标执行。
4.2塑粉4.2.1塑粉整批来料一致性良好,有出厂证明与检验报告,包含粉号、色号以及各项检验参数。
4.2.2试用后符合产品要求(包括颜色、光泽、流平性、附着力等)。
4.3通用五金件、紧固件4.3.1外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。
4.3.2尺寸:按图纸与国标要求,重要尺寸零缺陷。
4.3.2性能:试装配与使用性能符合产品要求。
5. 工序质量检验标准:5.1冲裁检验标准l 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
l 图纸中明确标明之尖角均为菱角5。
l 冲压加工所产生的毛刺,对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
l 毛刺:冲裁后毛刺高L≤15%t(t为板厚)。
l 划伤、刀痕:以用手触摸不刮手为合格,应≤0.2。
l 平面公差度要求见表一。
附表一、平面度公差要求表面尺寸(mm) 变形尺寸(mm)3以下±0.5以下大于3小于30 ±0.6以下大于30小于315 ±0.8以下大于315小于1000 ±1.0以下大于1000小于2000 ±1.5以下大于2000小于3150 ±2.0以下5.2 折弯检验标准5.2.1 毛刺:折弯后挤出毛刺高L≤10%t(t为板厚)。
钣金件外观质量验收标准
钣金件外观质量验收标准产品编号：1.钣金件、焊接件表面应光滑、平整、无凹凸，不允许有锤痕、手感明显的压痕、喷溅、浮锈、划伤、打磨凹坑等缺陷。
2.钣金件、焊接件保证零件表面整体光滑、平整、抛磨纹路一致，1200x1200≥33.允许钣金涂漆件表面局部有油漆层可遮盖的轻微划痕（划痕深度≤0.2mm ），划痕两边不能有凸起。
在钣金涂漆件表面可做局部打磨修整，修整时，除点焊自然形成的无法消除的圆形凹坑外，不允许形成打磨凹坑、抛光片打磨形成的深痕。
4.钣金件表面处理前不允许有明显划痕，钣金件表面处理前外表面允许缺陷按表1。
表1 钣金件表面处理前允许的缺陷5.零件折弯棱角分明，整个零件折弯半径大小一致，无明显挤伤缺陷，零件棱边应倒钝。
6.零件点焊或断续焊时，要求焊点分布均匀，在同一平面内焊点间距基本一致，间距公差±3mm ，点焊焊点基本大小一致。
7.零件连续焊时，外观焊缝应光滑平整或呈均匀的西鳞波纹状，不允许有尖角、熔渣、氧化皮、烧穿、塌角、咬边。
焊缝修整半径≤折弯半径，且基本一致。
不形成零件外形尺寸轮廓的焊缝可不打磨（主要是焊接结构件）。
8. 划线钻孔的钣金件，划线长度不应超过钻孔直径的1.5倍。
10. 氩弧焊、二氧化碳气体保护焊、氧焊、压力电阻焊零件，按焊接及打磨修整实物标样进行外观质量验收检验。
零件外表面尺寸 划痕长度L(mm)划痕深度H （mm ）处数N 长度（mm ） 宽度（mm ）＜100 ＜4 ＜0.01 0 100～500 ＜10 ＜0.01 ≤2 500～1000 ＜20 ＜0.01 ≤4 1000～1500 ＜30 ＜0.01 ≤6 1500～2000＜40＜0.01≤6。
钣金件检验规范标准
#1.目的：规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围：本标准适用于各种钣金结构件的检验，图纸和技术文件同时使用。
当有冲突时，以技术规范和客户要求为准。
3.引用标准：本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/产品几何技术规范极限与配合第1部分：公差、偏差、和配合的基础GB/ -2009产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 －1996 形状和位置公差未注公差值执行。
4。
原材料检验标准金属材料:钣材厚度及质量应符合国标，采用钣材需出示性能测试报告及厂商证明。
材料外观：平整无锈迹，无开裂与变形。
尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
通用五金件、紧固件外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
尺寸：按图纸与国标要求，重要尺寸零缺陷。
性能：试装配与使用性能符合产品要求。
5、工序质量检验标准冲裁检验标准对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
图纸中未明确标明之尖角（除特别注明外）均为。
冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
毛刺：冲裁后毛刺高L≤5%t（t为板厚）。
划伤、刀痕：以用手触摸不刮手为合格，应≤。
平面度公差要求见表一。
附表一、未注平面度公差要求折弯检验标准毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。
压印：看得到有折痕，但用手触摸感觉不到。
（有特殊表面要求和镜面除外）折弯变形标准按照《表二》及《表三》。
【附表二：对角线公差要求】折弯方向、尺寸与图纸一致。
钢板在弯、折、卷制作过程中出现的锤击痕迹应予以修复，不得有明显锤窝现象。
钣金加工件检验标准尺寸：尺寸按图纸要求检验，尺寸公差见表三。
【附表三：未注尺寸公差要求】焊接焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。
钣金件检验标准
C1.3.3、C面表面平面度符合图纸要求，图纸没有标注公差的，1平方米误差起伏度不起过2.0mm;
其它标准参考：A1.3.1、 A1.3.2、A1.3.3、A1.3.7 、A1.3.8、A1.3.9、;
装配环节
（C1.4）
北京国亿通精密机械制造有限有公司
BeiJing Gou YiTong precision machinery manufacturtingCo.,LTD
文件编号
GYT-JY-WGBZ01
编制
版本号
00
审核
生效日期
2012.07.24
批准
文件标题
钣金件外观质量检验规范
第1页 共2页
范围
标准规定了钣金件、焊接件外观质量验收准则 。
A1.1.1、所使用的材质与图纸一致，板材规格厚度与实际厚度误差小于±0.05mm，
板面平整，无严重的划痕；及明显缺陷；
A1.1.2、抽样检验冲压成型的工件，尺寸与实际展开一致，（抽样比例不小于此30%）
A1.1.3、接刀痕不能划手，不能大于板厚的15%，数控冲出的孔，异性孔，圆角必须修正；
A1.1.4、各冲压完成的工件，应该按图纸要求进行毛刺钳修处理;平滑；根据图纸要求倒出圆角或C角，不许有明显的塌边，塌角现象
A1.4.8、所有待包装的物料，在包装前由装配主管进行检验（包含过程检验）；并合理判断工件的合格判定属性，所有工件必须贴有相应的物料编号及产品名称，液槽及油箱包装时必须附相应的检验报告进行包装，对于合格判定属性不明确的可以通知项目管理员或售后人员进行判定；
B面（等级：中）
（B1）
冲压环节（B1.1）：
钣金车间质量检验标准
钣金车间质量检验标准目的：明确钣金车间各工序所生产的零部件的检验方法和质量要求，确保每件产品合格流入下工序。
适用范围：钣金车间加工的各工序,是对钣金车间加工产品的质量的控制。
职责：1、钣金车间操作技术人员负责对钣金加工过程的产品的自检，互检。
2、综合质检部在钣金车间的质检员负责对钣金生产加工的过程中的产品质量进行抽验、监督、确认。
3、综合质检部负责对不合格品的发现,记录并做标识隔离,组织处理不合格品。
4、生产部钣金车间参与不合格品的处理。
5、采购部对进厂的钣金原料不合格品与供应商进行沟通。
检测工具：5mm卷尺、200\300卡尺、角度尺、目测一、下料组1、内装：⑴先审图后施工,首先对工程项目的料厚,规格,领用数量进行审核后，严格按图纸要求进行下料。
⑵标准件下料5件内的长≤2000mm、宽≤1200 mm尺寸公差控制在±0.5mm，5件以上的产品下料尺寸要完全跟图纸一致，≥2000mm公差控制在±0。
8mm.⑶非标件下料5件以内的长≤2000mm、≤1200mm宽尺寸公差控制在±0.8mm, 5件以上的产品下料尺寸要完全跟图纸一致,≥2000mm公差控制在±1 mm。
⑷标准件、非标件的下料毛刺公差控制在±0。
3mm。
⑸标准件5件以内的产品对角线公差在±0。
5mm。
5件以上的产品对角线要完全跟图纸一致，非标件5件以内的产品角线公差在±1mm，5件以上的产品对角线要完全跟图纸一致，长度≥4000mm，宽度≥1300mm对角线公差±3mm.⑹表面无划伤、凹凸点、水印、氧化、辊印、波浪、变形等。
划伤、凹凸点宽度＞1mm，深度＞0.3mm,板面是≤2000mm,划伤、凹凸点宽度＞1.5mm、深度＞0。
5mm，板面是≥2000mm.⑺标准件每隔半小时对所下之料进行抽检，非标件每隔3—5件须进行抽检。
⑻每份订单编号的贴法由所生产的板的实际情况下贴在同一位置.⑼同一批次、同一编号、同一料厚度的下料时放置在一起.⑽在原材料不够的特殊情况下用其它料代替的时候需在板面上做好详细的标注。
钣金件尺寸未注公差检验标准
名称：钣金件尺寸未注公差检验标准图号：DMBM0.402.035I目次1. 范围..................................................................... １2. 规范性引用文件........................................................... １3. 名词解释................................................................. １4. 钣金件尺寸未注公差的检验要求............................................. ２4.0 检验尺寸的选取原则............................................. ２4.1 折弯高度尺寸的未注公差值....................................... ２4.2 冲裁形状尺寸的未注公差值....................................... ３4.3 冲裁位置尺寸的未注公差值....................................... ４4.4 铆装件的位置尺寸的未注公差值................................... ５4.5 角度尺寸的未注公差值........................................... ５4.6 局部成形特征的形状和位置尺寸的未注公差值....................... ５4.7 丝印形状和位置尺寸的未注公差值................................. ８4.8 喷涂保护区域形状和位置尺寸的未注公差值......................... ８4.9 装配尺寸的未注公差............................................. ９名称：钣金件尺寸未注公差检验标准图号：DMBM0.402.035１钣金件尺寸未注公差检验标准1. 范围本标准规定了钣金结构件检验中尺寸的未注公差的检验要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 目录 1、目的„„„„„„„„„„„„„„„„„„„„„„„„„„ 2 2、适应范围„„„„„„„„„„„„„„„„„„„„„„„„ 2 3、引用标准„„„„„„„„„„„„„„„„„„„„„„„„ 2 4、原材料检验标准„„„„„„„„„„„„„„„„„„„„„ 2 4.1、金属材料„„„„„„„„„„„„„„„„„„„„„„ 2 4.2、通用五金件、紧固件„„„„„„„„„„„„„„„„„ 2 5、工序质量检验标准„„„„„„„„„„„„„„„„„„„ 2 5.1、外观„„„„„„„„„„„„„„„„„„„„„„„„ 2 5.2、尺寸„„„„„„„„„„„„„„„„„„„„„„„„ 2 5.3、压铆件„„„„„„„„„„„„„„„„„„„„„„„ 3 5.4、焊接„„„„„„„„„„„„„„„„„„„„„„„„„„„„ 3 6、机箱整体检验标准„„„„„„„„„„„„„„„„„„„„ 3 6.1、机箱表面外观要求„„„„„„„„„„„„„„„„„„ 3 6.2、机箱稳定性要求„„„„„„„„„„„„„„„„„„„ 4 7、喷涂件检验标准„„„„„„„„„„„„„„„„„„„„„ 4 7.1、外观检验„„„„„„„„„„„„„„„„„„„„„„„ 4 7.2、涂层附着力检验„„„„„„„„„„„„„„„„„„„„ 5 7.3、涂层抗酒精溶剂性检验„„„„„„„„„„„„„„„„„ 6 7.4、压铆螺母、螺钉、螺纹孔经喷涂检验„„„„„„„„„„„ 6 8、电镀件外观检验标准„„„„„„„„„„„„„„„„„„„„ 6 9、丝印检验标准„„„„„„„„„„„„„„„„„„„„„„„ 6 10、装配通用检验标准„„„„„„„„„„„„„„„„„„„„„ 6 2
钣金结构件检验标准 1. 目的 规范钣金结构件的检验标准，以使产品的工艺要求和一致性得到有效控制 2. 适用范围 本标准适用于公司各种钣金结构件的检验，图纸和技术文件并同使用。当有冲突时，以图纸要求为准。 3. 引用标准 本标准的尺寸未注单位皆为mm，未注公差按国家标准IT13级执行 GB/T1800.3-1998 极限与配合 标准公差和基本偏差数值表 GB/T1800.4 -1998 极限与配合 标准公差等级和孔、轴的极限偏差表 GB/1804-2000 一般公差 未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。 4. 原材料检验标准（我司有权对厂家生产用原材料进厂抽检） 4.1金属材料 4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。 4.1.2材料外观：平整无锈迹，无开裂与变形。 4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 4.2通用五金件、紧固件 4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。 4.2.2尺寸：按图纸与国标要求。 4.2.2性能：试装配与使用性能符合产品要求。 5. 工序质量检验标准 5.1冲裁检验标准 l 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。 l 图纸中未明确标明之尖角（除特别注明外）均为R1.5。 l 冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。 l 毛刺：冲裁后毛刺高L≤5%t（t为板厚）。 l 划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。 l 平面公差度要求见表一。 3
附表一、平面度公差要求 表面尺寸(mm) 变形尺寸(mm) 3以下 ±0.2以下 大于3小于30 ±0.3以下 大于30小于315 ±0.5以下 大于315小于1000 ±1.0以下 大于1000小于2000 ±1.5以下 大于2000小于3150 ±2.0以下 5.2 折弯检验标准 5.2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。除特别注明外，折弯内圆角为R1。 5.2.2 压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。 5.2.3 折弯变形标准按照照《表二》及《表三》。 【附表二：对角线公差要求】 对角线尺寸(mm) 对角线的尺寸差(mm) 300以下 ±0.3以下 大于300小于600 ±0.6以下 大于600小于900 ±0.9以下 大于900小于1200 ±1.2以下 大于1200小于1500 ±1.5以下 大于1500小于1800 ±1.8以下 大于1800小于2100 ±2.1以下 大于2100小于2400 ±2.4以下 大于2400小于2700 ±2.7以下 5.2.4折弯角度公差：（1）.直角折曲±0.5°（2）.其它角度折曲±1.0°. 5.2.5折弯方向、尺寸与图纸一致。 5.3 钣金加工件检验标准 5.3.1 尺寸：尺寸按图纸要求检验，尺寸公差见表三。 【附表三：尺寸公差要求】 标准尺寸 尺寸公差(mm) 3以下 ±0.2 大于3小于30 ±0.3 4
大于30小于315 ±0.5 大于315小于1000 ±1.0 大于1000小于2000 ±1.5 大于2000小于3150 ±2.0
5.4 压铆件 压铆螺母(柱)、压铆螺钉、涨铆螺母（柱）、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑），压铆件与板面垂直（垂直度＜0.02），压铆后压铆区无变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。 5.5 焊接 5.5.1 焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。焊缝长度、高度均不允许超过长度、高度要求的10%。 5.5.2 焊点要求：焊点长度8～12mm，两焊点之间的距离200±20mm， v焊点位置要对称，上下位置要统一。如加工图纸上对焊点有特殊要求，按图纸执行。 5.5.3点焊间距小于50mm，焊点直径小于φ5，焊点布置均匀， 焊点上压痕深度不超过板材实际厚度15%，且焊接后不能留有明显的焊疤。 5.5.4焊接后，其它非焊接部位不允许有被焊渣、电弧损伤现象，表面焊渣、飞溅物需清除干净。 5.5.5焊接后，零件外表面应无夹渣、气孔、焊瘤、凸起、凹陷等缺陷，内表面的缺陷应不明显及不影响装配。门板、面板等重要零件还应去除焊后应力，防止工件变形。 5.5.6焊接零件外表面应磨平，若为喷粉件、电镀件，焊后打磨粗糙度为Ra3.2～6.3，喷漆件为Ra6.3～12.5。 6. 机箱整体检验标准 6.1表面外观要求 6.1.1 外形尺寸未作特别要求的按IT13级执行。机箱应方正无歪斜扭曲现象，机箱六个主面的垂直度、直线度（不直度）采用对角线法测量。公差范围见表二。 表二：对角线公差要求 对角线尺寸(mm) 对角线的尺寸差(mm) 300以下 ±0.3以下 5
大于300小于600 ±0.6以下 大于600小于900 ±0.9以下 大于900小于1200 ±1.2以下 大于1200小于1500 ±1.5以下 大于1500小于1800 ±1.8以下 大于1800小于2100 ±2.1以下 大于2100小于2400 ±2.4以下 大于2400小于2700 ±2.7以下
6.1.2 侧门、底座等零件应垂直，其垂直度采用对角线法测量，标准按表三。机柜、门、侧门、底座等大平面的平面度公差应满足表四。 表三：平面度公差要求 表面尺寸(mm) 变形尺寸(mm) 3以下 ±0.2以下 大于3小于30 ±0.3以下 大于30小于315 ±0.5以下 大于315小于1000 ±1.0以下 大于1000小于2000 ±1.5以下 大于2000小于3150 ±2.0以下
表四：尺寸公差要求 标准尺寸 尺寸公差(mm) 3以下 ±0.2 大于3小于30 ±0.3 大于30小于315 ±0.5 大于315小于1000 ±1.0 大于1000小于2000 ±1.5 大于2000小于3150 ±2.0
6.1.3 门、面板的安装对正及间隙要求：同一批机箱相同地方的间隙差值小于0.5。门应开启灵活，在开启范围内不允许与机柜四周产生磨擦与干涉，不应有碰撞、刮漆现象。 6.2 机箱稳定性要求 机柜装配后必须有可靠的稳定性，不允许由于振动或其它外界作用力而翻倒。检验方法：使机柜倾斜10°，机箱不翻倒。在振动或其它外界作用力下，机箱不应有零、部件松脱现象，不应有异常的嚓嚓作响及摇动声。 6.3 机箱安全性要求 机柜外表面与人身可触及部分的棱边等部位要倒纯及去除毛刺，对有可能造成伤害的外 6
露尖角、棱边、粗糙表面，在表面喷涂前要去除毛刺。机柜接地要求导电部分应无锈斑，导电性良好。 7 喷涂件检验标准 7.1 外观检验（检测方法：目测、手感） 7.1.1 颜色与样板相符合（正常视力在自然光或日光灯60w下观测无明显色差），同批产品无色差（注：色差包括颜色和光泽度）； 7.1.2 涂层表面光滑、平整、均匀，表面不得有如下缺陷： a) 不干返粘：表面干，实际未干透，表面有（或易产生）纹印，粘有织物绒毛现象； b) 流挂：表面有液体流淌状的突起，顶端呈圆珠状； c) 颗粒：表面呈砂粒状，用手摸有阻滞感； d) 桔皮：外观呈现如桔皮般凹凸不平，不规则波纹； e) 漏底：表面透青，露出底材颜色； f) 麻点：表面因收缩而呈现小孔（麻点），亦称针孔； g) 发花：表面颜色深浅不一，呈花纹状； h) 起皱：局部堆积凸起，呈皱纹状（皱纹粉除外）； i) 夹杂：涂层中夹有杂物； j) 机械损伤：外力所致的划伤、刮花、磨损、碰伤。 评价方法：正常视力在自然光或日光灯下距产品1M处观测。 判 定：可见的缺陷为不可接收缺陷，该零部件或产品为不合格零部件或不合格产品。 7.2 涂层附着力检验（检测方法：百格试验） 7.2.1 试验方法 对涂层表面进行百格试验，试验方法如下： 用锋利的刀片在涂层表面纵横方向各划间距为2㎜的平行直线11条，构成100个边长为2㎜的方格（注：①划格时刀片应与被划平面垂直 ②划格时须用直尺 ③划痕应穿透涂层），用普通封箱胶纸贴于划格区域，压实并挤出空气，停滞10秒钟，手持胶纸端部，与被试工件表面呈45°方向，将胶纸迅速拉起，检查方格涂层粘脱、损伤情况； 7.2.2评定方法： 0级：应无任何脱落现象（含交叉处）； 1级：交叉处小于5%的脱落； 2级：交叉处大于5%小于15%的脱落； 3级：交叉处大于15%小于25%的脱落；
