高中物理 磁场 专题课讲义 (含练习)
新课改高中物理选修二同步专题讲义：02 A磁场对运动电荷的作用力 基础版(教师版)
磁场对运动电荷的作用力知识点：磁场对运动电荷的作用力一、洛伦兹力的方向和大小1．洛伦兹力(1)定义：运动电荷在磁场中受到的力．(2)与安培力的关系：通电导线在磁场中受到的安培力是洛伦兹力的宏观表现．2．洛伦兹力的方向左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心垂直进入，并使四指指向正电荷运动的方向，这时拇指所指的方向就是运动的正电荷在磁场中所受洛伦兹力的方向．负电荷受力的方向与正电荷受力的方向相反．3．洛伦兹力的大小(1)当v与B成θ角时，F＝q v B sinθ.(2)当v⊥B时，F＝q v B.(3)当v∥B时，F＝0.二、电子束的磁偏转1．显像管的构造：如下图所示，由电子枪、偏转线圈和荧光屏组成．2．显像管的原理(1)电子枪发射高速电子．(2)电子束在磁场中偏转．(3)荧光屏被电子束撞击时发光．3．扫描：在偏转区的水平方向和竖直方向都有偏转磁场，其方向、强弱都在不断变化，使得电子束打在荧光屏上的光点从上向下、从左向右不断移动．技巧点拨一、洛伦兹力的方向1．洛伦兹力的方向总是与电荷运动的方向及磁场方向垂直，即洛伦兹力的方向总是垂直于运动电荷速度方向和磁场方向确定的平面．即F、B、v三个量的方向关系是：F⊥B，F⊥v，但B与v不一定垂直，如图甲、乙所示．2．在用左手定则判断运动的电荷在磁场中所受洛伦兹力的方向时，对于正电荷，四指指向电荷的运动方向；但对于负电荷，四指应指向电荷运动的反方向．二、洛伦兹力的大小1．洛伦兹力与安培力的关系(1)安培力是导体中所有定向移动的自由电荷受到的洛伦兹力的宏观表现，而洛伦兹力是安培力的微观本质．(2)洛伦兹力对电荷不做功，但安培力却可以对导体做功．2．洛伦兹力的大小：F＝q v B sinθ，θ为电荷运动的方向与磁感应强度方向的夹角．(1)当θ＝90°时，v⊥B，sinθ＝1，F＝q v B，即运动方向与磁场垂直时，洛伦兹力最大．(2)当v∥B时，θ＝0°，sinθ＝0，F＝0，即运动方向与磁场平行时，不受洛伦兹力．三、带电体在洛伦兹力作用下的运动1．带电体在匀强磁场中速度变化时洛伦兹力的大小往往随之变化，并进一步导致弹力、摩擦力的变化，带电体将在变力作用下做变加速运动．2．利用牛顿运动定律和平衡条件分析各物理量的动态变化时要注意弹力为零的临界状态，此状态是弹力方向发生改变的转折点．四、求解带电体在磁场中的运动问题的解题步骤1．确定研究对象，即带电体；2．确定带电体所带电荷量的正、负以及速度方向；3．由左手定则判断带电体所受洛伦兹力的方向，并作出受力分析图；4．由平行四边形定则、矢量三角形或正交分解法等方法，根据物体的平衡条件或牛顿第二定律列方程求解．5．对于定性分析的问题还可以采用极限法进行推理，从而得到结论．例题精练1．（2021•吉林模拟）如图所示，光滑的水平面上有竖直向下的匀强磁场，水平面上平放着一个试管，试管内壁光滑，底部有一个带电小球.现在对试管施加一个垂直于试管的水平拉力F，在拉力F作用下，试管向右做匀速运动，带电小球将从管口飞出。
高考物理带电粒子在磁场中的运动的技巧及练习题及练习题(含答案)
高考物理带电粒子在磁场中的运动的技巧及练习题及练习题(含答案)一、带电粒子在磁场中的运动专项训练1．如图所示，一质量为m 、电荷量为+q 的粒子从竖直虚线上的P 点以初速度v 0水平向左射出，在下列不同情形下，粒子经过一段时间后均恰好经过虚线右侧的A 点．巳知P 、A 两点连线长度为l ，连线与虚线的夹角为α=37°，不计粒子的重力，(sin 37°=0.6，cos 37°=0.8).(1)若在虚线左侧存在垂直纸面向外的匀强磁场，求磁感应强度的大小B 1；(2)若在虚线上某点固定一个负点电荷，粒子恰能绕该负点电荷做圆周运动，求该负点电荷的电荷量Q (已知静电力常量为是）；(3)若虚线的左侧空间存在垂直纸面向外的匀强磁场，右侧空间存在竖直向上的匀强电场，粒子从P 点到A 点的过程中在磁场、电场中的运动时间恰好相等，求磁场的磁感应强度的大小B 2和匀强电场的电场强度大小E .【答案】（1）0152mv B ql = （2）2058mv l Q kq = （3）0253mv B ql π= 220(23)9mv E qlππ-=【解析】 【分析】 【详解】（1)粒子从P 到A 的轨迹如图所示：粒子在磁场中做匀速圆周运动，设半径为r 1 由几何关系得112cos 25r l l α== 由洛伦兹力提供向心力可得2011v qv B m r =解得:0 152mv Bql=(2)粒子从P到A的轨迹如图所示：粒子绕负点电荷Q做匀速圆周运动，设半径为r2由几何关系得252cos8lr lα==由库仑力提供向心力得2222vQqk mr r=解得:258mv lQkq=(3)粒子从P到A的轨迹如图所示：粒子在磁场中做匀速圆周运动，在电场中做类平抛运动粒子在电场中的运动时间00sin35l ltv vα==根据题意得，粒子在磁场中运动时间也为t，则2Tt=又22mTqBπ=解得0253mvBqlπ=设粒子在磁场中做圆周运动的半径为r，则0v t rπ=解得:35l r π=粒子在电场中沿虚线方向做匀变速直线运动，21cos 22qE l r t mα-=⋅ 解得:220(23)9mv E qlππ-=2．如图纸面内的矩形 ABCD 区域存在相互垂直的匀强电场和匀强磁场，对边 AB ∥CD 、AD ∥BC ，电场方向平行纸面，磁场方向垂直纸面，磁感应强度大小为 B .一带电粒子从AB 上的 P 点平行于纸面射入该区域，入射方向与 AB 的夹角为 θ（θ<90°），粒子恰好做匀速直线运动并从 CD 射出．若撤去电场，粒子以同样的速度从P 点射入该区域，恰垂直 CD 射出.已知边长 AD=BC=d ，带电粒子的质量为 m ，带电量为 q ，不计粒子的重力.求：(1)带电粒子入射速度的大小；(2)带电粒子在矩形区域内作直线运动的时间； (3)匀强电场的电场强度大小．【答案】（1）cos qBd m θ（2）cos sin m qB θθ （3）2cos qB dm θ【解析】 【分析】画出粒子的轨迹图，由几何关系求解运动的半径，根据牛顿第二定律列方程求解带电粒子入射速度的大小；带电粒子在矩形区域内作直线运动的位移可求解时间；根据电场力与洛伦兹力平衡求解场强. 【详解】（1） 设撤去电场时，粒子在磁场中做匀速圆周运动的半径为R ，画出运动轨迹如图所示，轨迹圆心为O ．由几何关系可知：cos d Rθ=洛伦兹力做向心力：200v qv B m R= 解得0cos qBdv m θ=（2）设带电粒子在矩形区域内作直线运动的位移为x ，有sin d xθ= 粒子作匀速运动：x=v 0t 联立解得cos sin m t qB θθ=（3）带电粒子在矩形区域内作直线运动时，电场力与洛伦兹力平衡：Eq=qv 0B解得2qB dE mcos θ=【点睛】此题关键是能根据粒子的运动情况画出粒子运动的轨迹图，结合几何关系求解半径等物理量；知道粒子作直线运动的条件是洛伦兹力等于电场力.3．如图所示为电子发射器原理图，M 处是电子出射口，它是宽度为d 的狭缝．D 为绝缘外壳，整个装置处于真空中，半径为a 的金属圆柱A 可沿半径向外均匀发射速率为v 的电子；与A 同轴放置的金属网C 的半径为2a.不考虑A 、C 的静电感应电荷对电子的作用和电子之间的相互作用，忽略电子所受重力和相对论效应，已知电子质量为m ，电荷量为e.(1)若A 、C 间加速电压为U ，求电子通过金属网C 发射出来的速度大小v C ；(2)若在A 、C 间不加磁场和电场时，检测到电子从M 射出形成的电流为I ，求圆柱体A 在t 时间内发射电子的数量N.(忽略C 、D 间的距离以及电子碰撞到C 、D 上的反射效应和金属网对电子的吸收)(3)若A 、C 间不加电压，要使由A 发射的电子不从金属网C 射出，可在金属网内环形区域加垂直于圆平面向里的匀强磁场，求所加磁场磁感应强度B 的最小值． 【答案】(1)22e eUv v m=+4alt N ed π=(3) 43mv B ae = 【解析】 【分析】（1）根据动能定理求解求电子通过金属网C 发射出来的速度大小；（2）根据=neI t求解圆柱体A 在时间t 内发射电子的数量N ；（3）使由A 发射的电子不从金属网C 射出，则电子在 CA 间磁场中做圆周运动时，其轨迹圆与金属网相切，由几何关系求解半径，从而求解B. 【详解】（1）对电子经 CA 间的电场加速时，由动能定理得221122e e U mv mv =- 解得：22e eUv v m=+（2）设时间t 从A 中发射的电子数为N ，由M 口射出的电子数为n ， 则 =ne I t224d dNn N a aππ==⨯解得4altN edπ=（3）电子在 CA 间磁场中做圆周运动时，其轨迹圆与金属网相切时，对应的磁感应强度为B ．设此轨迹圆的半径为 r ，则222(2)a r r a -=+2v Bev m r=解得：43mvB ae=4．在如图所示的平面直角坐标系中，存在一个半径R ＝0.2m 的圆形匀强磁场区域，磁感应强度B ＝1.0T ，方向垂直纸面向外，该磁场区域的右边缘与y 坐标轴相切于原点O 点。
人教版高中物理选修2-1 第二章 磁场 练习【含答案】
高中物理选修2-1第二章磁场一、单选题1.通电直导线所受安培力的方向与磁场方向、电流方向的关系，下列图示正确的是（）A. B. C. D.2.磁场中任一点的磁场方向规定为小磁针在磁场中（）A. 受磁场力的方向B. 北极受磁场力的方向C. 南极受磁场力的方向D. 受磁场力作用转动的方向3.如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘线水平吊起通电直导线A.A与螺线管垂直，“×”表示导线中电流的方向垂直于纸面向里．电键闭合后，A受到通电螺线管磁场的作用力的方向是（ ）A. 水平向左B. 水平向右C. 竖直向下D. 竖直向上4.10 .用两根细线把两个完全相同的圆形导线环悬挂起来，让两者等高平行放置，如图所示．当两导线环中通入方向相同的电流I1、I2时，则有( )A. 两导线环相互吸引B. 两导线环相互排斥C. 两导线环无相互作用力D. 两导线环先吸引后排斥5.一个长螺线管中通有电流，把一个带电粒子沿中轴线射入（若不计重力影响），粒子将在管中（ ）A. 做圆周运动B. 沿轴线来回运动C. 做匀加速直线运动D. 做匀速直线运动6.关于磁场和磁感线，下列说法中正确的是（）A. 磁场看不见、摸不到，但在磁体周围确实存在着磁场；而磁感线是一种假想曲线，是不存在的B. 磁场对放入其中的磁体产生力的作用，当其中没放入磁体时，则无力的作用，也就不存在磁场C. 在磁场中画出磁感线处存在磁场，在磁感线间的空白处不存在磁场D. 磁体周围的磁感线是从磁体北极出来，回到南极，所以磁体内部不存在磁场，也画不出来7.如图所示，在圆环状导体圆心处，放一个可以自由转动的小磁针．现给导体通以顺时针方向的恒定电流，不计其他磁场的影响，则（ ）A. 小磁针保持不动B. 小磁针的N极将向下转动C. 小磁针的N极将垂直于纸面向里转动D. 小磁针的N极将垂直于纸面向外转动8.发电机和电动机的发明使人类步入电气化时代，其中电动机依据的原理是（）A. 磁场对电流的作用B. 磁铁间的相互作用C. 惯性定律D. 万有引力定律9.在物理学史上，发现电流周围存在磁场的著名科学家是A. 奥斯特B. 伽利略C. 焦耳D. 库仑二、多选题10.图中标出了磁场B的方向、通电直导线中电流I的方向以及通电直导线所受磁场力F的方向，其中正确的是（）A. B. C. D.11.在赤道处沿东西方向水平放置一根长直导线，导线正下方放一小磁针，下列现象可能发生的是（）A. 长直导线通电时，小磁针仍然静止B. 长直导线通电时，小磁针逆时针转动90°C. 长直导线通电时，小磁针顺时针转动90°D. 长直导线通电时，小磁针静止，将长直导线在水平面内稍作转动，小磁针转动近180°12.（多选）如图，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，这一束带电粒子可能是（）A. 向右飞行的正离子B. 向左飞行的正离子C. 向右飞行的负离子D. 向左飞行的负离子13.如图1，两根光滑平行导轨水平放置，间距为L，其间有竖直向下的匀强磁场，磁感应强度为B．垂直于导轨水平对称放置一根均匀金属棒．从t=0时刻起，棒上有如图2的变化电流I、周期为T，电流值为I m，图1中I所示方向为电流正方向．则金属棒（）A. 位移随时间周期性变化B. 速度随时间周期性变化C. 受到的安培力随时间周期性变化D. 受到的安培力在一个周期内做正功14.图中装置可演示磁场对通电导线的作用．电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是（）A. 若a接正极，b接负极，e接正极，f接负极，则L向右滑动B. 若a接正极，b接负极，e接负极，f接正极，则L向右滑动C. 若a接负极，b接正极，e接正极，f接负极，则L向左滑动D. 若a接负极，b接正极，e接负极，f接正极，则L向左滑动15.如图所示，直导线处于足够大的匀强磁场中，与磁感线成θ=30°角，导线中通过的电流为I为了增大导线所受的磁场力，采取了下列四种办法，其中正确的是（）A. 增大电流IB. 增加直导线的长度C. 使导线在纸面内顺时针转30°D. 使导线在纸面内逆时针转60°三、填空题16.通电螺线管的极性跟螺线管中的________方向有关，它们之间的关系可以用________定则来判定．内容是：用________手握住螺线管，让________弯向螺线管中电流的方向，则________所指的那端就是螺线管的N极．17.________是世界上最早研究磁现象的国家．并制成了指向仪器________，它是用天然磁石磨制成的________，静止时其________指向南方．指南针是我国________之一，其最早记载于北宋学者________的《梦溪笔谈》．18.一个磁场的磁感线如图所示，一个小磁针被放入磁场中，则小磁针沿顺时针转动，则磁场方向________。
高中物理磁场专题.pdf
一 、速度选择器的原理
1、原理图
带电粒子束
◎ ＋ 偏转电场 E
×××××
f
V S1 × × × × ×
S2
＋q
×××××
V ＋
×××××
U 加速电场
◎－
偏转磁场 B F
2、带电粒子的受力特点：电场力 F 与洛仑兹力 f 方向相反
3、带电粒子匀速通过速度选择器的条件：带电粒子匀速通过速度选择器是指粒子从 S1 水平 射入，沿直线匀速通过叠加场区，并从 S2 水平射出。
学海无涯
四、电磁流量计
如图所示为电磁流量计的示意图，直径为 d 的非磁性材料制成的圆形导管内，有可以导电的
液体流动，磁感应强度为 B 的匀强磁场垂直液体流动方向而穿过一段圆形管道。若测得管
壁内 a、b 两点的电势差为 U，试求管中液体的流量 Q
为多少 m3/s
解 q U = qVB ； Q = 1 d 2V 得 Q = dU
（2）带电粒子在 D 形金属盒内运动的轨道半径是不 等距分布的
设粒子的质量为 m，电荷量为 q，两 D 形金属盒间 的加速电压为 U，匀强磁场的磁感应强度为 B，粒子第一次进入 D 形金属盒Ⅱ，被电场加 速 1 次，以后每次进入 D 形金属盒Ⅱ都要被电场加速 2 次。粒子第 n 次进入 D 形金属盒Ⅱ 时，已经被加速（2n-1）次。
通电环行导
5、典型磁场——磁铁磁场和电流磁场（安培定则（右手螺旋定则））
6、磁感线特点： ① 客观不存在、② 外部 N 极出发到 S，内部 S 极到 N 极③ 闭合、不相 交、④ 描述磁场的方向和强弱
二．磁通量（Φ 韦伯 Wb 标量）
通过磁场中某一面积的磁感线的条数，称为磁通量，或磁通
2024-2025人教高中物理同步讲义练习选择性必修二2.3涡流、电磁阻尼和电磁驱动(含答案) (
2024-2025人教高中物理同步讲义练习选择性必修二2.3涡流、电磁阻尼和电磁驱动基础导学要点一、涡流1．定义由于电磁感应，在导体中产生的像水中旋涡样的感应电流．2．特点若金属的电阻率小，涡流往往很强，产生的热量很多．3．对涡流的理解(1)本质：电磁感应现象．(2)条件：穿过金属块的磁通量发生变化，并且金属块本身构成闭合回路．(3)特点：整个导体回路的电阻一般很小，感应电流很大，故金属块的发热功率很大．4．应用(1)涡流热效应的应用：如真空冶炼炉．(2)涡流磁效应的应用：如探雷器、安检门．5．防止电动机、变压器等设备中应防止铁芯中涡流过大而导致浪费能量，损坏电器．(1)途径一：增大铁芯材料的电阻率．(2)途径二：用相互绝缘的硅钢片叠成的铁芯代替整块硅钢铁芯．要点二、电磁阻尼和电磁驱动1．电磁阻尼(1)定义：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是阻碍导体的运动的现象．(2)应用：电学仪表中利用电磁阻尼使指针很快地停下来，便于读数．2．电磁驱动(1)定义：如果磁场相对于导体转动，在导体中会产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来的现象．(2)应用：交流感应电动机．要点突破突破一：对涡流的成因及涡流中的能量转化1．涡流产生的条件涡流的本质是电磁感应现象，涡流产生条件是穿过金属块的磁通量发生变化．并且金属块本身可自行构成闭合回路．同时因为整个导体回路的电阻一般很小，所以感应电流很大，就像水中的漩涡．2．可以产生涡流的两种情况(1)把块状金属放在变化的磁场中．(2)让块状金属进出磁场或在非匀强磁场中运动．3．能量变化伴随着涡流现象，其他形式的能转化成电能并最终在金属块中转化为内能．如果金属块放在了变化的磁场中，则磁场能转化为电能最终转化为内能；如果金属块进出磁场或在非匀强磁场中运动，则由于克服安培力做功．金属块的机械能转化为电能，最终转化为内能．4．涡流的利与弊(1)利：利用涡流原理可制成感应炉来冶炼金属；利用涡流可制成磁电式、感应式电工仪表；电能表中的阻尼器也是利用涡流原理制成的．(2)弊：在电机、变压器等设备中，由于涡流存在，产生附加损耗，同时磁场减弱造成电器设备效率降低．突破二：电磁阻尼与电磁驱动的理解1．电磁驱动的原因分析当蹄形磁铁转动时，穿过线圈的磁通量就发生变化，例如线圈处于如图所示的初始状态时，穿过线圈的磁通量为零，当蹄形磁铁转动时，穿过线圈的磁通量就增加了，根据楞次定律，此时线圈中就有感应电流产生，以阻碍磁通量的增加，因而线圈会跟着一起转动起来．楞次定律的一种理解是阻碍相对运动，从而阻碍磁通量的增加，磁铁转动时，相对于线圈转动，所以线圈也同方向转动，从而“阻碍”这种相对运动，电磁驱动也可以用楞次定律来解释．2．电磁阻尼与电磁驱动的区别电磁阻尼电磁驱动区别产生电流的原因由于导体在磁场中运动由于磁场相对于导体运动，导体中产生感应电流安培力方向安培力方向与导体运动方向相反，阻碍导体运动导体受安培力方向与导体运动方向相同，推动导体运动本质联系都属于电磁感应现象，安培力的作用效果是阻碍导体与磁场间发生相对运动典例精析题型一：对涡流现象的理解与分析例一．高频焊接原理示意图，如图所示，线圈通以高频交流电，金属工件的焊缝中就产生大量焦耳热，将焊缝熔化焊接，要使焊接处产生的热量较大可采用()A．增大交变电流的电压B．增大交变电流的频率C．增大焊接缝的接触电阻D．减小焊接缝的接触电阻变式迁移1：如图所示，光滑金属球从高h的曲面滚下，又沿曲面的另一侧上升，设金属球初速度为零，曲面光滑，则()A．若是匀强磁场，球滚上的高度小于hB．若是匀强磁场，球滚上的高度等于hC．若是非匀强磁场，球滚上的高度等于hD．若是非匀强磁场，球滚上的高度小于h题型二：对电磁驱动以及电磁阻尼的理解以及应用例二．如图所示，在一蹄形磁铁下面放一个铜盘，铜盘和磁铁均可以自由绕OO′轴转动，两磁极靠近铜盘，但不接触．当磁铁绕轴转动时，铜盘将()A．以相同的转速与磁铁同向转动B．以较小的转速与磁铁同向转动C．以相同的转速与磁铁反向转动D．静止不动变式迁移2：如图所示，条形磁铁用细线悬挂在O点．O点正下方固定一个水平放置的铝线圈．让磁铁在竖直面内摆动，下列说法中正确的是()A．磁铁左右摆动一次，线圈内感应电流的方向改变2次B．磁铁始终受到感应电流磁场的斥力作用C．磁铁所受到的感应电流对它的作用力始终是阻力D．磁铁所受到的感应电流对它的作用力有时是阻力有时是动力强化训练一、选择题1、以下为教材中的四幅图，下列相关叙述错误的是（）A．甲图是法拉第电磁感应实验，奥斯特发现了电流的磁效应，法拉第根据对称性思想，做了如上实验发现了磁生电的现象B．乙图是真空冶炼炉，当炉外线圈通入高频交流电时，线圈产生大量热量，从而冶炼金属C．丙图是无轨电车电车在行驶过程中由于车身颠簸电弓和电网之间容易闪现电火花，这是由于车弓脱离电网产生自感电动势使空气电离D．丁图是电吉他中电拾音器的基本结构金属弦被磁化，弦振动过程中线圈中会产生感应电流从而使音箱发声。
山东省高中物理第三章磁场第6节带电粒子在匀强磁场中的运动讲义(含解析)新人教版
第6节带电粒子在匀强磁场中的运动1.洛伦兹力不改变带电粒子速度的大小，即洛伦兹力对带电粒子不做功。
2．带电粒子沿垂直磁场方向进入匀强磁场时，洛伦兹力提供向心力，带电粒子做匀速圆周运动。
3．带电粒子在匀强磁场中做匀速圆周运动的牛顿第二定律表达式为qvB ＝m v 2r ，轨道半径为r ＝mvqB，周期为T ＝2πmqB，可见周期与带电粒子的速度没有关系。
4．回旋加速器由两个D 形盒组成，带电粒子在D 形盒中做圆周运动，每次在两个D 形盒之间的窄缝区域被电场加速，带电粒子最终获得的动能为E k ＝q 2B 2R 22m。
一、带电粒子在匀强磁场中的运动1．用洛伦兹力演示仪观察运动电子在磁场中运动实验操作 轨迹特点 不加磁场时 电子束的径迹是直线 给励磁线圈通电后 电子束的径迹是圆 保持电子速度不变，改变磁感应强度 磁感应强度越大，轨迹半径越小保持磁感应强度不变，改变电子速度电子速度越大，轨迹半径越大2．洛伦兹力的作用效果洛伦兹力只改变带电粒子速度的方向，不改变带电粒子速度的大小，或者说洛伦兹力不对带电粒子做功，不改变粒子的能量。
3．带电粒子的运动规律沿着与磁场垂直的方向射入磁场的带电粒子，在匀强磁场中做匀速圆周运动。
洛伦兹力总与速度方向垂直，正好起到了向心力的作用。
⎩⎪⎨⎪⎧公式：qvB ＝mv 2r半径：r ＝mv qB周期：T ＝2πm qB二、质谱仪和回旋加速器1．质谱仪(1)原理图：如图所示。
(2)加速带电粒子进入质谱仪的加速电场，由动能定理得：qU ＝12mv 2。
①(3)偏转带电粒子进入质谱仪的偏转磁场做匀速圆周运动，洛伦兹力提供向心力：qvB ＝mv 2r 。
②(4)由①②两式可以求出粒子的运动半径r 、质量m 、比荷q m等。
其中由r ＝1B 2mUq可知电荷量相同时，半径将随质量变化。
(5)质谱仪的应用可以测定带电粒子的质量和分析同位素。
2．回旋加速器的结构和原理(1)两个中空的半圆金属盒D 1和D 2，处于与盒面垂直的匀强磁场中，D 1和D 2间有一定的电势差，如图所示。
高考物理磁场专题复习最新版.ppt
带电粒子在匀强带 电 粒
电 场 中 加 速 (v0在 匀 强 与电场线平行或场 中 偏
为零)
(v0⊥E)
子电转 带匀匀与
电 强 速 磁
行)
粒 磁 运 感
子 场 动 线
在带 电 粒 中在 匀 强 (v0场 中 偏 平(v0 与 磁
线垂直)
子 磁 转 感
受力特点
受到恒 力做功
定的
电
场
力；
电
场 不作用受
磁
专题九 │ 要点热点探究
要点热点探究
► 探究点一 磁场对通电导线的作用力 例1 [2011·课标全国卷] 电磁轨道炮工作原理如图3－9－1
所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持 良好接触．电流I从一条轨道流入，通过导电弹体后从另一条轨道 流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强 磁场)，磁感应强度的大小与I成正比．通电的弹体在轨道上受到 安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的 2倍，理论上可采用的办法是( )
匀变速直线 运动
类平抛运动
匀速直线运 动
匀速圆周运 动
牛律运动顿、规运匀律动变定速 牛律运正交顿动、分运公匀解动式变法定速、
匀速直线运 动公式
牛顿运动定 律、向心力 公式、圆的 几何知识
专题九 │ 考情深度解读
运动形式 比较项目
带电粒子 匀强电场 加速(v0与 场线平行 为零)
在 中 电 或
带电粒子在 匀强电场中 偏转(v0⊥E)
只改变电荷的速度方向， 作用效果 改变导体棒的运动状态
不改变速度大小
专题九 │ 考情深度解读
比较项目
安培力
洛伦兹力
①安培力实际上是在导线中定向运动的电荷所受到
高中物理微专题讲义：微专题44 磁场的叠加
微专题44 磁场的叠加【核心考点提示】磁场的叠加原理： 磁场的叠加体现在磁感应强度的叠加，而磁感应强度为矢量，叠加时遵循平行四边形或三角形定则。
【经典例题选讲】【例题】(2017·全国卷Ⅲ)如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l 。
在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零。
如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为 ( C )A ．0B ．33B 0C ．233B 0D ．2B 0[解析] 导线P 和Q 中电流I 均向里时，设其在a 点产生的磁感应强度大小B P ＝B Q ＝B 1，如图所示，则其夹角为60°，它们在a 点的合磁场的磁感应强度平行于PQ 向右、大小为3B 1。
又根据题意B a ＝0，则B 0＝3B 1，且B 0平行于PQ 向左。
若P 中电流反向，则B P 反向、大小不变，B Q 和B P 大小不变，夹角为120°，合磁场的磁感应强度大小为B 1′＝B 1(方向垂直PQ 向上、与B 0垂直)，a 点合磁场的磁感应强度B ＝B 20＋B ′21＝233B 0，则ABD 项均错误，C 项正确。
【变式】(2018·福建漳州联考)如图所示，等边三角形ACD 的三个顶点处分别有垂直于纸面的长直导线，三处的导线都通以大小为I 的电流，方向如图所示，O 为三角形外接圆的圆心。
已知通电直导线周围空间某点的磁感应强度B ＝k I r，其中r 为该点到导线的垂直距离。
当只有A 、D 处导线中通有电流时，它们在O 处产生的磁感应强度为B 0；则当A 、D 、C 三处导线都通有电流时，三根导线在O 处产生的磁感应强度为 ( D )A ．0B ．2B 0C ．2B 0D ．233B 0[解析] 分别作出A 、D 处两根导线在O 点的磁感应强度方向，大小均设为B 1，则合磁感应强度B ′＝2B 1cos30°＝3B 1＝B 0，而三根导线共同在O 处产生的磁感应强度应为B ″＝2B 1，所以B ″＝23B 03，D 正确，A 、B 、C 错误。
高中物理-磁场 练习(含答案)
高中物理-磁场 练习（含答案）磁场1、如图所示,弹簧测力计下挂一铁球,将弹簧测力计自左向右逐渐移动时,弹簧测力计的示数( )A ．不变B ．逐渐减小C ．先减小后增大D ．先增大后减小2、如图所示,一个边长L 、三边电阻相同的正三角形金属框放置在磁感应强度为B 的匀强磁场中,若通以图示方向的电流,电流强度为I,则金属框受到的磁场力为( )A ．0B ．ILBC ．43ILBD ．2ILB3、物理学中有许多物理量的定义,可用公式来表示,不同的概念定义的方法不一样,下列四个物理量中,定义法与其他物理量不同的一组是( )A ．电场强度E ＝F qB ．导体的电阻R ＝ρl SC ．电容C ＝Q UD ．磁感应强度B ＝F IL4、如图所示,有界匀强磁场边界线SP ∥MN,速度不同的同种带电粒子从Q 点沿SP 方向同时射入磁场,其中穿过a 点的粒子速度v 1与MN 垂直,穿过b 点的粒子,其速度方向与MN 成60°角,设两粒子从S 到a 、b 所需的时间分别为t 1、t 2,则t 1∶t 2为( )A ．1∶3B ．4∶3C．1∶1 D．3∶25、(双选)如图所示是磁流体发电机的原理示意图,金属板M、N正对平行放置,且板面垂直于纸面,在两极板之间接有电阻R.在极板间有垂直于纸面向里的匀强磁场．当等离子束(分别带有等量正、负电荷的离子束)从左向右进入极板时,下列说法中正确的是(不计粒子所受重力)()A．N板的电势高于M板的电势B．M板的电势高于N板的电势C．R中有由b向a方向的电流D．R中有由a向b方向的电流6、在如图所示的电路中,电池均相同,当开关S分别置于a、b两处时,导线MM′与NN′之间的安培力的大小分别为f a、f b,可判断这两段导线()A．相互吸引,f a>f b B．相互排斥,f a>f bC．相互吸引,f a<f b D．相互排斥,f a<f b7、(双选)如图所示,可自由转动的小磁针上方有一根长直导线,开始时二者在纸面内平行放置．当导线中通以如图所示电流I时,发现小磁针的N极向里,S极向外,停留在与纸面垂直的位置上．这一现象说明()A．小磁针感知到了电流的磁场B．小磁针处磁场方向垂直纸面向里C．小磁针处磁场方向垂直纸面向外D．若把小磁针移走,该处就没有磁场了8、(多选)一个带正电的小球沿光滑绝缘的水平桌面向右运动,小球离开桌面后进入一水平向里的匀强磁场,已知速度方向垂直于磁场方向,如图所示,小球飞离桌面后落到地板上,设飞行时间为t1,水平射程为x1,着地速度为v1.撤去磁场,其余的条件不变,小球飞行时间为t2,水平射程为x2,着地速度为v2.则下列论述正确的是()A．x1＞x2B．t1＞t2C．v1和v2大小相等D．v1和v2方向相同9、如图,虚线所示的圆形区域内存在一垂直于纸面的匀强磁场,P为磁场边界上的一点．大量相同的带电粒子以相同的速率经过P点,在纸面内沿不同方向射入磁场．若粒子射入速率为v1,这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v2,相应的出射点分布在三分之一圆周上．不计重力及带电粒子之间的相互作用．则v2∶v1为()A．3∶2B．2∶1C．3∶1D．3∶ 210、如图所示,条形磁铁放在光滑斜面上,用平行于斜面的轻弹簧拉住而平衡,A为水平放置的直导线的截面,导线中无电流时磁铁对斜面的压力为F N1；当导线中有垂直纸面向外的电流时,磁铁对斜面的压力为F N2,则下列关于磁铁对斜面的压力和弹簧的伸长量的说法中正确的是()A．F N1＜F N2,弹簧的伸长量减小B．F N1＝F N2,弹簧的伸长量减小C．F N1＞F N2,弹簧的伸长量增大D．F N1＞F N2,弹簧的伸长量减小11、对磁现象的研究中有一种“磁荷观点”．人们假定,在N极上聚集着正磁荷,在S极上聚集着负磁荷．由此可以将磁现象与电现象类比,引入相似的概念,得出一系列相似的定律．例如磁的库仑定律、磁场强度、磁偶极矩等．在磁荷观点中磁场强度定义为：磁场强度的大小等于点磁荷在该处所受磁场力与点磁荷所带磁荷量的比值,其方向与正磁荷在该处所受磁场力方向相同．若用H表示磁场强度,F表示点磁荷所受磁场力,q m表示磁荷量,则下列关系式正确的是()A．F＝Hq m B．H＝Fq mC．H＝Fq m D．q m＝HF12、如图所示,导体杆ab的质量为m,电阻为R,放置在与水平面夹角为θ的倾斜金属导轨上,导轨间距为d,电阻不计,系统处在竖直向上的匀强磁场中,磁感应强度为B,电池内阻不计,问：若导轨光滑,电源电动势E多大才能使导体杆静止在导轨上？13、如图所示,在0≤x≤a、0≤y≤a2范围内有垂直于xOy平面向外的匀强磁场,磁感应强度大小为B.坐标原点O处有一个粒子源,在某时刻发射大量质量为m、电荷量为q的带正电粒子,它们的速度大小相同,速度方向均在xOy平面内,与y轴正方向的夹角分布在0°～90°范围内．已知粒子在磁场中做圆周运动的半径介于a2到a之间,从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做匀速圆周运动周期的四分之一．求最后离开磁场的粒子从粒子源射出时的：(1)速度的大小；(2)速度方向与y轴正方向夹角的正弦．磁场1、如图所示,弹簧测力计下挂一铁球,将弹簧测力计自左向右逐渐移动时,弹簧测力计的示数()A．不变B．逐渐减小C．先减小后增大D．先增大后减小C[磁体上磁极的磁性最强,对铁球的吸引力最大,所以铁球自左向右逐渐移动时,所受磁体的引力先减小后增大,弹簧测力计的示数也随之先减小后增大．]2、如图所示,一个边长L、三边电阻相同的正三角形金属框放置在磁感应强度为B的匀强磁场中,若通以图示方向的电流,电流强度为I,则金属框受到的磁场力为()A．0B．ILBC．43ILB D．2ILBA[安培力公式F＝BILsin θ中,L是通电导线的有效长度,是导线在磁场中两端点间的距离．由题图可知,正三角形金属框的有效长度是0,所以导线框受到的安培力为零．故选A.]3、物理学中有许多物理量的定义,可用公式来表示,不同的概念定义的方法不一样,下列四个物理量中,定义法与其他物理量不同的一组是()A ．电场强度E ＝F qB ．导体的电阻R ＝ρl SC ．电容C ＝Q UD ．磁感应强度B ＝F ILB [R ＝ρl S 是电阻定律,电阻的决定式,其它三个式子都是各量的定义式,故本题选B.]4、如图所示,有界匀强磁场边界线SP ∥MN,速度不同的同种带电粒子从Q 点沿SP 方向同时射入磁场,其中穿过a 点的粒子速度v 1与MN 垂直,穿过b 点的粒子,其速度方向与MN 成60°角,设两粒子从S 到a 、b 所需的时间分别为t 1、t 2,则t 1∶t 2为( )A ．1∶3B ．4∶3C ．1∶1D ．3∶2D [画出运动轨迹,过a 点的粒子转过90°,过b 点的粒子转过60°,故选项D 正确．]5、(双选)如图所示是磁流体发电机的原理示意图,金属板M 、N 正对平行放置,且板面垂直于纸面,在两极板之间接有电阻R.在极板间有垂直于纸面向里的匀强磁场．当等离子束(分别带有等量正、负电荷的离子束)从左向右进入极板时,下列说法中正确的是(不计粒子所受重力)( )A ．N 板的电势高于M 板的电势B ．M 板的电势高于N 板的电势C ．R 中有由b 向a 方向的电流D ．R 中有由a 向b 方向的电流BD [根据左手定则可知带正电荷的离子向上极板偏转,带负电荷的离子向下极板偏转,则M 板的电势高于N 板的电势．M 板相当于电源的正极,那么R 中有由a 向b 方向的电流．故选BD.]6、在如图所示的电路中,电池均相同,当开关S 分别置于a 、b 两处时,导线MM ′与NN ′之间的安培力的大小分别为f a 、f b ,可判断这两段导线( )A．相互吸引,f a>f b B．相互排斥,f a>f bC．相互吸引,f a<f b D．相互排斥,f a<f bD[当S接a时,电路的电源只用了一节干电池,当S接b时,电路的电源用了两节干电池,此时电路中的电流比S接a时大,所以有f a<f b；两导线MM′、NN′中的电流方向相反,依据安培定则和左手定则可知两者相互排斥．故正确选项为D.]7、(双选)如图所示,可自由转动的小磁针上方有一根长直导线,开始时二者在纸面内平行放置．当导线中通以如图所示电流I时,发现小磁针的N极向里,S极向外,停留在与纸面垂直的位置上．这一现象说明()A．小磁针感知到了电流的磁场B．小磁针处磁场方向垂直纸面向里C．小磁针处磁场方向垂直纸面向外D．若把小磁针移走,该处就没有磁场了AB[电流在导线周围产生了磁场,小磁针N极的指向为磁场的方向,所以A、B正确,C错误；该处的磁场与通电电流有关,与小磁针无关,所以D错误．]8、(多选)一个带正电的小球沿光滑绝缘的水平桌面向右运动,小球离开桌面后进入一水平向里的匀强磁场,已知速度方向垂直于磁场方向,如图所示,小球飞离桌面后落到地板上,设飞行时间为t1,水平射程为x1,着地速度为v1.撤去磁场,其余的条件不变,小球飞行时间为t2,水平射程为x2,着地速度为v2.则下列论述正确的是()A．x1＞x2B．t1＞t2C．v1和v2大小相等D．v1和v2方向相同ABC [当桌面右边存在磁场时,在小球下落过程中由左手定则知,带电小球受到斜向右上方的洛伦兹力作用,此力在水平方向上的分量向右,竖直方向上的分量向上,因此小球水平方向上存在加速度,竖直方向上加速度a<g,所以t 1>t 2、x 1>x 2,A 、B 正确；洛伦兹力对小球不做功,故C 正确；两次小球着地时速度方向不同,故D 错误．]9、如图,虚线所示的圆形区域内存在一垂直于纸面的匀强磁场,P 为磁场边界上的一点．大量相同的带电粒子以相同的速率经过P 点,在纸面内沿不同方向射入磁场．若粒子射入速率为v 1,这些粒子在磁场边界的出射点分布在六分之一圆周上；若粒子射入速率为v 2,相应的出射点分布在三分之一圆周上．不计重力及带电粒子之间的相互作用．则v 2∶v 1为( )A ．3∶2B ．2∶1C ．3∶1D ．3∶ 2C [相同的带电粒子垂直匀强磁场入射均做匀速圆周运动．粒子以v 1入射,一端为入射点P,对应圆心角为60°(对应六分之一圆周)的弦PP ′必为垂直该弦入射粒子运动轨迹的直径2r 1,如图甲所示,设圆形区域的半径为R,由几何关系知r 1＝12R.其他不同方向以v 1入射的粒子的出射点在PP ′对应的圆弧内．同理可知,粒子以v 2入射及出射情况,如图乙所示．由几何关系知r 2＝R 2－⎝ ⎛⎭⎪⎫R 22＝32R, 可得r 2∶r 1＝3∶1.因为m 、q 、B 均相同,由公式r ＝m v qB 可得v ∝r,所以v 2∶v 1＝3∶1.故选C.]10、如图所示,条形磁铁放在光滑斜面上,用平行于斜面的轻弹簧拉住而平衡,A 为水平放置的直导线的截面,导线中无电流时磁铁对斜面的压力为F N1；当导线中有垂直纸面向外的电流时,磁铁对斜面的压力为F N2,则下列关于磁铁对斜面的压力和弹簧的伸长量的说法中正确的是( )A．F N1＜F N2,弹簧的伸长量减小B．F N1＝F N2,弹簧的伸长量减小C．F N1＞F N2,弹簧的伸长量增大D．F N1＞F N2,弹簧的伸长量减小C[由于条形磁铁外部的磁感线是从N极出发到S极,所以导线A处的磁场方向是斜向左下方的,导线A中的电流垂直于纸面向外时,由左手定则可判断导线A必受斜向右下方的安培力F,由牛顿第三定律可知磁铁所受作用力F′的方向是斜向左上方的,所以磁铁对斜面的压力减小,即F N1＞F N2.同时,F′有沿斜面向下的分力,使得弹簧弹力增大,可知弹簧的伸长量增大,所以选C.]11、对磁现象的研究中有一种“磁荷观点”．人们假定,在N极上聚集着正磁荷,在S极上聚集着负磁荷．由此可以将磁现象与电现象类比,引入相似的概念,得出一系列相似的定律．例如磁的库仑定律、磁场强度、磁偶极矩等．在磁荷观点中磁场强度定义为：磁场强度的大小等于点磁荷在该处所受磁场力与点磁荷所带磁荷量的比值,其方向与正磁荷在该处所受磁场力方向相同．若用H表示磁场强度,F表示点磁荷所受磁场力,q m表示磁荷量,则下列关系式正确的是()A．F＝Hq m B．H＝Fq mC．H＝Fq m D．q m＝HFB[题目已经说明磁场强度的大小等于点磁荷在该处所受磁场力与点磁荷所带磁荷量的比值,故：H＝Fq m.]12、如图所示,导体杆ab的质量为m,电阻为R,放置在与水平面夹角为θ的倾斜金属导轨上,导轨间距为d,电阻不计,系统处在竖直向上的匀强磁场中,磁感应强度为B,电池内阻不计,问：若导轨光滑,电源电动势E多大才能使导体杆静止在导轨上？解析：由闭合电路欧姆定律得：E＝IR导体杆受力情况如图所示,则由共点力平衡条件可得F安＝mgtan θF安＝BId由以上各式可得出E＝mgRtan θBd.答案：mgRtan θBd13、如图所示,在0≤x≤a、0≤y≤a2范围内有垂直于xOy平面向外的匀强磁场,磁感应强度大小为B.坐标原点O处有一个粒子源,在某时刻发射大量质量为m、电荷量为q的带正电粒子,它们的速度大小相同,速度方向均在xOy平面内,与y轴正方向的夹角分布在0°～90°范围内．已知粒子在磁场中做圆周运动的半径介于a2到a之间,从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做匀速圆周运动周期的四分之一．求最后离开磁场的粒子从粒子源射出时的：(1)速度的大小；(2)速度方向与y轴正方向夹角的正弦．解析：(1)设粒子的发射速度为v,粒子做圆周运动的轨道半径为R,由牛顿第二定律和洛伦兹力公式,得q v B＝m v2R①当a2<R<a时,在磁场中运动时间最长的粒子其轨迹是圆心为C的圆弧,圆弧与磁场的上边界相切,如图所示．设该粒子在磁场中运动的时间为t,依题意t＝T4,得∠OCA＝π2②设最后离开磁场的粒子的发射方向与y轴正方向的夹角为α,由几何关系可得Rsin α＝R－a2③Rsin α＝a－Rcos α④又sin2α＋cos2α＝1 ⑤由③④⑤式得R＝⎝⎛⎭⎪⎫2－62a ⑥由①⑥式得v＝⎝⎛⎭⎪⎫2－62aqBm.(2)由③⑥式得sin α＝6－610.答案：(1)⎝⎛⎭⎪⎫2－62aqBm(2)6－610。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

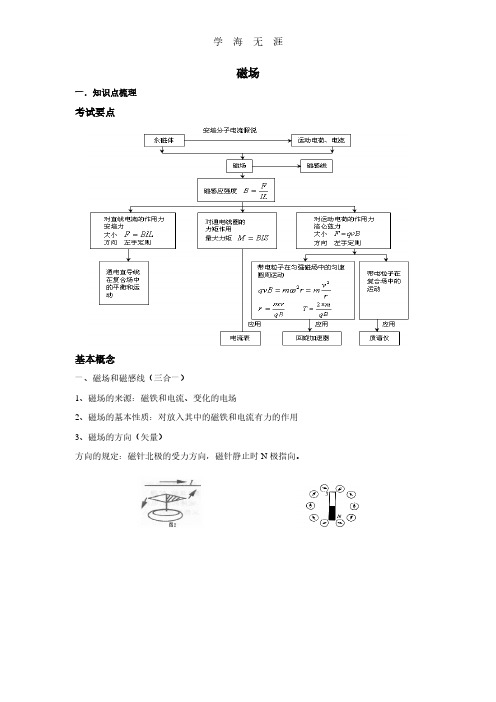

磁场 一、复习旧知 本章在介绍了磁现象的电本质的基础上，主要讨论了磁场的描述方法（定义了磁感应强度、磁通量等概念，引入了磁感线这个工具）和磁场产生的作用（对电流的安培力作用，对通电线圈的磁力矩作用和对运动电荷的洛仑兹力作用）及相关问题。其中磁感应强度、磁通量是电磁学的基本概念，应认真理解；载流导体在磁场中的平衡、加速运动，带电粒子在洛仑兹力作用下的圆周运动等内容应熟练掌握；常见磁体周围磁感线的空间分布观念的建立，常是解决有 关问题的关键，应注意这方面的训练。 二、重难、考点 1.介绍磁性材料及其运用，扩大学生的知识面，培养联系实际的能力； 2.磁感应强度B的引入，体会科学探究方法；通过安培力的知识，理解电流表的工作原理；通过安培力的公式F＝IlBsinθ的分析推理，开阔学生思路，培养学生思维能力；通过安培力在电流表中的应用，培养学生运用所学知识解决实际问题的意识和能力 3.通过洛仑兹力的引入，培养学生的逻辑推理能力 4.通过带电粒子在磁场中运动及回旋加速器的介绍，调动学生思考的积极性及思维习惯的培养，并开阔思路。磁场对通电直导线的作用，安培力 重难:通电直导线在复合场中的平衡和运动问题
三、考点： 1．掌握电流的磁场、安培定则；了解磁性材料，分子电流假说 2．掌握磁感应强度，磁感线，知道地磁场的特点 3．掌握磁场对通电直导线的作用，安培力，左手定则 4．了解磁电式电表的工作原理 5．能够分析计算通电直导线在复合场中的平衡和运动问题。 6、1.磁场的产生 ⑴磁极周围有磁场。 ⑵电流周围有磁场（奥斯特）。 安培提出分子电流假说（又叫磁性起源假说），认为磁极的磁场和电流的磁场都是由电荷的运动产生的。（但这并不等于说所有磁场都是由运动电荷产生的，因为麦克斯韦发现变化的电场也能 产生磁场。） ⑶变化的电场在周围空间产生磁场。 2.磁场的基本性质 磁场对放入其中的磁极和电流有磁场力的作用（对磁极一定有力的作用；对电流只是可能有力的作用，当电流和磁感线平行时不受磁场力作用）。这一点应该跟电场的基本性质相比较。 3.磁场力的方向的判定 磁极和电流之间的相互作用力（包括磁极与磁极、电流与电流、磁极与电流），都是运动电荷之间通过磁场发生的相互作用。因此在分析磁极和电流间的各种相互作用力的方向时，不要再沿用初中学过的“同名磁极互相排斥，异名磁极互相吸引”的结论（该结论只有在一个磁体在另一个磁体外部时才正确），而应该用更加普遍适用的：“同向电流互相吸引，反向电流互相排斥”，或用左手定则判定。 4.磁感线 ⑴用来形象地描述磁场中各点的磁场方向和强弱的曲线。磁感线上每一点的切线方向就是该点的磁场方向，也就是在该点小磁针静止时N极的指向。磁感线的疏密表示磁场的强弱。 ⑵磁感线是封闭曲线（和静电场的电场线不同）。 ⑷安培定则（右手螺旋定则）：对直导线，四指指磁感线方向；对环行电流，大拇指指中心轴线上的磁感线方向；对长直螺线管大拇指指螺线管内部的磁感线方向。 5.磁感应强度
ILFB（条件是匀强磁场中，或ΔL很小，并且L⊥B）磁感应强度是矢量。单位是特斯拉，
符号为T。 6.磁通量 如果在磁感应强度为B的匀强磁场中有一个与磁场方向垂直的平面，其面积为S，则定义B与S的乘积为穿过这个面的磁通量，用Φ表示。Φ是标量，但是有方向（进该面或出该面）。单位为韦伯，符号为Wb。 可以认为穿过某个面的磁感线条数就是磁通量。 在匀强磁场磁感线垂直于平面的情况下，B=Φ/S，所以磁感应强度又叫磁通密度。在匀强磁场中，当B与S的夹角为α时，有Φ=BSsinα。 四、例题讲解 【例1】：试判断下列通电导线的受力方向？ a b O
× × × × ． ． ． ． × × × × ． ． ． ． × × × × ． ． ． ． × × × × ． ． ． ． 试分别判断下列导线的电流方向或磁场方向或受力方向？
【例2】如图所示,假设将一个小磁针放在地球的北极点上,那么小磁针的N极将（ ）
A.指北 B.指南 C.指向上方 D.指向下方 【例3】：如图所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中（ ） A．A、a、b两点磁感应强度相同 B．a点磁感应强度最大 C．c、d两点磁感应强度大小相等 D．b点磁感应强度最大
【例4】：如图，足够长的直线ab靠近通电螺线管，与螺线管平行。用磁传感器测量ab上各点的磁感应强度B，在计算机屏幕上显示的大致图像是（ ）
I ×
B B
B F × F × B
O B a b O B a b O B a b O
B a b A B C D 【例5】：通电螺线管内有一在磁场力作用下面处于静止的小磁针，磁针指向如图所示，则( ) A．螺线管的P端为N极，a接电源的正极 B．螺线管的P端为N极，a接电源的负极 C．螺线管的P端为S极，a接电源的正极 D．螺线管的P端为S极，a接电源的负极
【例6】：如图所示，通电导线MN在纸面内从a位置绕其一端M转至b位置时，通电导线所受安培力的大小变化情况是( ) A、变小 B、不变 C、变大 D、不能确定
【例7】：如图所示，两根互相绝缘、垂直放置的直导线ab和cd，分别通有方向如图的电流，若通电导线ab固定小动，导线cd能自由运动，则它的运动情况是( ) A、顺时针转动，同时靠近导线ab B、顺时针转动，同时远离导线ab C、逆时针转动，同时靠近导线ab D、逆时针转动，同时远离导线ab 【例8】：如图所示，在条形磁铁S极附近悬挂一个线圈，线圈与水平磁铁位于同一平面内，当线圈中电流沿图示方向流动时，将会出现( ) A、线圈向磁铁平移 B、线圈远离磁铁平移 C、从上往下看，线圈顺时针转动，同时靠近磁铁 D、从上往下看，线圈逆时针转动，同时靠近磁铁 【例9】：如图所示，一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b两点.棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力.为了使拉力等于零，可( ) A、适当减小磁感应强度 B、使磁场反向 C、适当增大电流强度 D、使电流反向 【例10】：如图所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于同 一竖直平面内，为使MN垂直纸面向外运动，可以( ) A、将a、c端接在电源正极，b、d端接在电源负檄 B、将b、d端接在电源正极，a、c端接在电源负极 C、将a、d端接在电源正极，b、c端接在电源负极 D、将a、c端接在交流电源的一端,b、d接在交流电源的另一端 【例11】：一条形磁铁静止在斜面上，固定在磁铁中心的竖直上方的水平导线中通有垂直纸面向里的恒定电流，如图所示.若将磁铁的N极位置与S极位置对调后，仍放在斜面上原来的位置，则磁铁对斜面的压力F和摩擦力f的变化情况分别是( ） A、F增大，f减小 B、F减小，f增大 C、F与f都增大 D、F与f都减小 【例12】：如图所示，光滑导轨与水平面成α角，导轨宽L。匀强磁场磁感应强度为B。金属杆长也为L，质量为m，水平放在导轨上。当回路总电流为I1时，金属杆正好能静止。求： （1）B至少多大？这时B的方向如何？ （2）若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流I2调到多大才能使金属杆保持静止？
【例13】：如图所示，光滑的平行导轨倾角为θ，处在磁感应强度为B的匀强磁场中，导轨中接入电动势为E、内阻为r的直流电源．电路中有一阻值为R的电阻，其余电阻不计，将质量为m、长为L的导体棒由静止释放，求导体棒能够达到的最大速度的大小?
α α 【例14】：如图所示，半径为R、单位长度电阻为的均匀导体环固定在水平面上，圆环中心为O，匀强磁场垂直于水平面方向向下，磁感应强度为B。平行于直径MON的导体杆，沿垂直于杆的方向向右运动。杆的电阻可以忽略不计，杆于圆环接触良好。某时刻，杆的位置如图，∠aOb=2θ，速度为v，求此时刻作用在杆上的安培力的大小？
五、课后练习 1.一个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个圆线圈的圆心重合，当两线圈都通有如图所示方向的电流时，则从左向右看，线圈L1将( ) A、不动 B、顺时针转动 C、逆时针转动 D、向纸外平动 2.如图所示，一金属直杆MN两端接有导线，悬挂于线圈上方，MN与线圈轴线均处于同一竖直平面内，为使MN垂直纸面向外运动，可以( ) A、将a、c端接在电源正极，b、d端接在电源负檄
θ B、将b、d端接在电源正极，a、c端接在电源负极 C、将a、d端接在电源正极，b、c端接在电源负极 D、将a、c端接在交流电源的一端,b、d接在交流电源的另一端 3.一矩形通电线框abcd可绕其中心轴OO’转动，它处在与OO’垂直的匀强磁场中，如图所示.在磁场作用下线框开始转动，最后静止存平衡位置，则平衡后( ) A、线框四边都不受磁场的作用力 B、线框四边受到指向线框外部的磁场力，但合力为零 C、线框四边受到指向线框内部的磁场力，但合力为零 D、线框的一对边受到指向线榧外部的磁场作用力，另一对边受到指向 线框内部的磁场作用力，但合力为零。 4、如图所示，将一个质量为m的带正电的小球(可看做点电荷)用丝线吊着放在匀强磁场中，最大摆角α<10°，不计空气阻力。则( )
A．小球从A点摆向O点跟从B点摆向O点相比，经过最低点O时，丝线张力相同，球的机械 能相同，动量相同。 B．小球从A点摆向O点跟从B点摆向O点相比，经过最低点O时，丝线张力不同，球的机械 能相同，动量不同 C．和无磁场时相比，单摆周期变大 D．和无磁场时相比，单摆周期不变 5、如图所示，竖直放置的劲度系数为k的轻质弹簧上端与质量为m的小球连接，下端与放在水平桌面上的质量为M的绝缘物块相连．小球带正电，电荷量为q，且与弹簧绝缘，物块、弹簧和小球组成的系统处于静止状态．现突然加上一个竖直向上的大小为E的匀强电场，小球向上运动，某时刻物块对水平面的压力为零．从加上匀强电场到物块对水平面的压力为零的过程中，小球电势能的改变量为( )
