固态电池简介

固态电池简介

固态电池简介
固态电池是一种使用固体电极和固体电解质的电池技术,与传统的液态电解质锂离子电池相比,具有以下特点:
1.高能量密度:固态电池的电解质通常采用无机物或有机高分子固体,这使得它们能够提供更高的能量密度,达到目前三元锂电池的两倍。

2.安全性好:固态电池内部没有液体电解质,因此不会造成电解液泄漏和内部短路,从而提高了安全性。

3.循环寿命强:固态电池解决了液态电解质在充放电过程中形成SEI膜的问题,抑制了锂枝晶的出现,从而大大提高了循环性能。

4.环境效益:固态电池的使用可以减少电动汽车的碳足迹,如果使用可持续来源的原材料生产,其对环境的影响要小于传统的锂离子电池。

5.制造成本高:固态电池的制造过程中需要技术创新和大量研发投入,目前其制造成本较高。

6.界面阻抗大:固态电解质与电极材料的界面呈固-固状态,导致电解质与电极的有效接触能力弱,影响电池性能。

固态电池的应用领域非常广泛,包括移动设备、储能、汽车等,但目前仍存在一些挑战,如固态电解质制备成本较高,以及需要进一步提升其功率密度和循环寿命。

尽管如此,
固态电池技术被视为可以继承锂离子电池地位的电池技术,随着科学家们不断探索和突破,固态电池技术的商用化进程将会加速,为人类生活带来更多的改变。

非晶态和晶态锂固态电解质概述

非晶态和晶态锂固态电解质概述

第50卷㊀第4期2020年㊀㊀8月电㊀㊀㊀池BATTERY㊀BIMONTHLYVol.50,No.4Aug.,2020作者简介:蒙福海(1995-),男,江西人,江西理工大学冶金材料化学学院硕士生,研究方向:复合固态电解质;廖瑞雄(1996-),男,江西人,江西理工大学冶金材料化学学院硕士生,研究方向:晶态固态电解质;陈㊀珑(1998-),男,江西人,江西理工大学冶金材料化学学院本科生,研究方向:晶态固态电解质;张㊀骞(1971-),男,湖北人,江西理工大学冶金材料化学学院副教授,硕士生导师,研究方向:晶态固态电解质㊁三元正极材料,本文联系人㊂㊀㊀DOI:10.19535/j.1001-1579.2020.04.022非晶态和晶态锂固态电解质概述蒙福海,廖瑞雄,陈㊀珑,张㊀骞(江西理工大学材料冶金化学学院,江西省动力电池及其材料重点实验室,江西赣州㊀341000)摘要:综述非晶态和晶态锂固态电解质的研究进展㊂讨论非晶态氧化物和硫化物的结构,晶态的LISICON ㊁NASICON ㊁石榴石㊁钙钛矿及反钙钛矿的结构㊂总结性能改善的方法,如掺杂㊁提高Li +浓度㊁适当增加空位和使用不同的合成工艺等㊂对非晶态和晶态锂固态电解质的发展进行展望㊂关键词:锂离子电池;㊀固态电解质;㊀非晶态;㊀晶态中图分类号:TM912.9㊀㊀文献标志码:A㊀㊀文章编号:1001-1579(2020)04-0398-05Overview of amorphous and crystalline lithium solid electrolytesMENG Fu-hai,LIAO Rui-xiong,CHEN Long,ZHANG Qian(Jiangxi Key Laboratory of Power Battery and Materials ,College of Metallurgical Materials and Chemistry ,Jiangxi University of Science and Technology ,Ganzhou ,Jiangxi 341000,China )Abstract :The research progress in amorphous and crystalline lithium solid electrolytes was reviewed.The structure of amorphousoxides and sulfides,the structure of crystalline LISICON,NASICON,garnet,perovskite and anti-perovskite were discussed.The performance improvement methods,such as doping,increasing Li +concentration,appropriately increasing vacancies and using differentsynthesis processes were summarized.The development of amorphous and crystalline lithium solid electrolytes was prospected.Key words :Li-ion battery;㊀solid electrolyte;㊀amorphous state;㊀crystalline state㊀㊀锂离子电池目前常用的液态电解液具有离子电导率高㊁浸润性好等优点,但也存在易燃㊁易漏和易爆炸等安全性问题㊂固态电解质的工作原理与液态电解液相似,只是将液态电解液和隔膜部分换成了固体电解质㊂固态电解质兼具Li +传输的功能,有望从技术上解决锂离子电池的安全问题[1]㊂目前,固态电解质按结构可分为非晶态和晶态两种,分别具有不同的特点㊂本文作者阐述这些结构的详细特点,从结构出发,总结近年来各结构对离子电导率提升的工作㊂1㊀非晶态固体电解质1.1㊀非晶态氧化物非晶态物又被称为玻璃㊂P.E.Doherty 等[2]制备的Li 2O-SiO 2-Al 2O 3体系的玻璃态化合物属于非晶态氧化物,改变了人们对玻璃不导电的认识,但室温下离子电导率很低,只有10-7~10-8S /cm 数量级,在500ħ下仅10-3S /cm 数量级㊂氧化物玻璃电解质由氧化物(B 2O 3㊁P 2O 5和SiO 2等)和网络改性氧化物(Li 2O)组成,形成网络结构,具有各向同性的特点,Li +能在其中自由移动,因此有一定的离子电导率,室温下为10-6~10-9S /cm 数量级,不能满足日常需求㊂离子电导率与体积㊁厚度关系密切,因此将电解质材料做薄是一项很重要的工艺手段㊂J.B Bates 等[3]应用磁控溅射技术,在纯氮气氛围下以Li 3PO 4为靶材,制备的含N 非晶LiPON 型无机固态电解质薄膜,厚度仅数十微米,室温下的离子电导率为1.4ˑ10-6S /cm,但是对锂不稳定㊂LiPON 型电解质性能的关键在于高锂含量的组合㊁非晶态特性和N 在结构中的构型㊂针对这3个关键点,可引入㊀第4期㊀蒙福海,等:非晶态和晶态锂固态电解质概述N,改变电解质的构型㊂N的引入,替代了Li3PO4结构中的部分桥氧键和非桥氧键,形成了氮双配位键或氮三配位键㊂制得的LiPON,离子电导率在室温下可达2.5ˑ10-6S/cm㊂D.L.Xiao等[4]改变溅射靶材,将富锂Li3.3PO4而非通常的Li3PO4作为靶材,将离子电导率提高到3.2ˑ10-6S/cm㊂由1μm的无定型V2O5电极㊁1μm的LiPON电解质和5μm的锂电极组合的薄膜型电池,在1.5~3.7V循环,充㊁放电电流密度分别可达20μA/cm2㊁100μA/cm2,且电化学性能稳定㊂目前,LiPON型薄膜电池已在特种领域实现了商业化㊂1.2㊀非晶态硫化物S2-的半径比O2-大很多,能扩大Li+传输通道,且极化困难,阴离子骨架与Li+的作用力较弱,有利于Li+迁移㊂这些优势,使许多硫化物电解质具有较高的室温电导率㊂Li2S-P2S5玻璃体系是一种亚稳相,进行加热或高能球磨,可能会形成高温超离子结晶相㊂Li2S-P2S5玻璃体系的离子电导可达到10-5S/cm数量级㊂当Li2S的含量为70%时,玻璃体系的离子电导率为5.4ˑ10-5S/cm,经过适当的高能球磨,会析出具有离子导相的Li7P3S11;结晶相被非晶相包围,形成玻璃陶瓷结构,室温下的离子电导率也可能提高到3.2ˑ10-3S/cm㊂在2V左右,该电解质材料中的S2-会被氧化,添加P2S3㊁P2O5[5]等物质可抑制氧化㊂第三添加物的加入,会对导电相有促进或抑制的作用[6]㊂如加入LiI,当x=5时,制备的(100-x)(0.8Li2S㊃0.2P2S5)㊃x LiI陶瓷相由Li3.25P0.95S4相变成Li6PS5I相,离子电导率从8.0ˑ10-4S/cm 提升到2.7ˑ10-3S/cm,电化学稳定窗口可达10V[7]㊂纯玻璃体系因结构无序㊁各向同性,也表现出高的离子电导率㊂Y.Kato等[8]向Li2S-SiS2中添加锂盐,如Li4SiO4,得到的非晶态物质离子电导率达2.7ˑ10-3S/cm,比原来的1ˑ10-4S/cm提升近30倍,且对金属锂也有很宽的电化学稳定窗口(10V),还能提高玻璃的抗结晶能力㊂锂盐提高离子电导率的原因是:增加了Li+浓度,降低了传导活化能㊂制备非晶态物时,除高能球磨外,熔融淬火也是重要的工艺手段㊂M.Tatsumisago等[9]在真空条件下,通过熔融淬火法制备了(60-3x/2)Li2S㊃x Li3N㊂当x=3时,电解质在室温下的电导率最高,达到1.5ˑ10-3S/cm,活化能为27kJ/mol㊂T.Minami等[10]采用机械研磨和熔融淬火的方法制备了玻璃态电解质95(0.6Li2S-0.4SiS2)㊃5Li x MO y(M=Si㊁P和Ge)㊂熔融淬火法制备的电解质,室温电导率可达到10-3S/cm;机械研磨20h制备的电解质,室温电导率达到10-4S/cm㊂1.3㊀发展和展望玻璃材料中的离子运输,始于局部位置的离子被激发到邻近位置,然后在宏观尺度上共同扩散[11]㊂目前,氧化物的非晶电解质离子电导率整体在10-6S/cm左右,但结构稳定㊁电位高,制备的薄膜电池能在特种设备中获得应用㊂硫化非晶态离子电导率接近液态电解质,可通过不同的手段来改善电导率和稳定性,但材料中含硫元素,遇水会释放H2S气体,安全性不及氧化物,在制备时也需要更加苛刻的环境条件,生产成本会更高,对电池的密封技术也有特殊要求㊂2㊀晶态固体电解质2.1㊀LISICON结构Li14Zn(GeO4)4化合物具有典型的LISICON结构,由Li4GeO4和Zn2GeO4形成互溶体,以[GeO4]2-阴离子团作为骨架基体,部分Li+以平衡电荷的形式参与在结构中,有3个Li+填充在骨架结构的空隙中,填充在空隙中的Li+构成离子传输性能[12]㊂这种架构与γ-Li3PO4相似,后者以PO4四面体作为骨架㊂两者的室温离子电导率仅为10-6~10-7S/cm,用低价位元素取代或完全替换P(Ge)元素,可增加Li+在结构中的浓度,提高离子电导率㊂冯守华等[13]利用微波加热法制备的Li3.5Zn0.75GeO4,在100ħ下的离子电导率为0.13 S/cm㊂M.A.K.L.Dissanayake等[14]通过高温固相法合成了Li3+x Cr1-x Ge x O4(0.35<x<0.92)和Li3+x Cr1-x Ti x O4(0.5<x< 0.8),其中Li3+x Cr1-x Ge x O4的离子电导率随着x的变大而增加㊂当x为0.9时,在27ħ和300ħ下的离子电导率分别为1.4ˑ10-3S/cm和4.4ˑ10-2S/cm,活化能为0.51eV㊂S取代LISICON结构中的O,由于S2-比O2-的半径大㊁电极性小,有利于扩大Li+的传输通道㊂用S取代Li3+x (P1-x Si x)O4中的O制备Li3+x(P1-x Si x)S4化合物,室温下离子电导率从Li3+x(P1-x Si x)O4的5ˑ10-6S/cm提升至6ˑ10-4 S/cm,提升了约2个数量级㊂M.Murayama等[15]制备的Li10GeP2S12,室温下离子电导率很高,达到1.2ˑ10-2S/cm,在0~4.5V与Li/Li+无化学反应,具有较宽的电化学稳定窗口,但模拟计算和实验表明,与金属锂及正极材料接触时的不稳定性,制约了该材料的发展[16]㊂2.2㊀NASICON结构NASICON结构具有良好的传导Na+的通道,母体为NaZr2P3O12,用Li+完全取代Na+后,可得到Li+导体,结构通式可写成AM2(PO4)3,其中A位点由Li㊁Na和K等占据,M 位点由Ge㊁Zr和Ti等占据㊂图1㊀LiM2(PO4)3结构图[17]Fig.1㊀Structure diagram of LiM2(PO4)3在这种结构中,由AO6八面体和BO4四面体共用顶角形成[A2(PO4)3]刚性结构,Li+的迁移在两个位置之间跳跃993电㊀㊀㊀㊀池BATTERY㊀BIMONTHLY㊀第50卷进行,相邻锂空位上的部分占据对Li+传输至关重要,特别是交叉传导需要有空位的存在[12]㊂有两种方法可以提高离子电导率:①用大离子半径的元素占据M位点,如Ge4+㊁Ti4+和Hf4+,扩大传输瓶颈,使位点间的距离减小,离子电导率可提升3~4个数量级[18];②用三价阳离子,如Al3+㊁La3+等再结合一个Li+取代一个M4+,提高载流子的浓度㊂取代和替换不可能完全进行,因为Li+迁移时,结构骨架会发生一定的收缩,如Li1+x Al x Ti2-x(PO4)3在x=0.3时性能最佳,室温下离子电导率达1.0ˑ10-3S/cm[19]㊂样品的密度对电导率的影响很大㊂常压下烧结制得的LiTi2(PO4)3的孔隙率高达34%,即使是热压烧结获得的,相对密度也只有95%,导致离子电导率只有2.7ˑ10-6S/cm;采用放电等离子烧结(SPS)制得的LiTi2(PO4)3化合物,相对密度接近100%,颗粒尺寸由原来的600nm降到100nm,室温下的离子电导率可以提升到1.4ˑ10-5S/cm[20]㊂制备玻璃陶瓷可用来降低孔隙率,J.Fu等[21]制备的具有玻璃陶瓷结构的Li1.3Al0.3Ti1.77(PO4)3,室温下的离子电导率可达3.0ˑ10-4S/cm㊂添加锂盐来填充晶界空隙,也能提高电导率,如添加20%Li2O制备的LiTi2(PO4)3,离子电导率提升到5.0ˑ10-4S/cm[22]㊂虽然NASICON结构的电解质电导率性能不错,但对金属锂不稳定,在充放电过程中,低电位下Ti4+会被还原,影响了在锂离子电池中的应用㊂2.3㊀石榴石结构石榴石的化学通式为Li3B2C3O12(B=Al3+㊁Cr3+;C=Si4+㊁Ge4+)㊂B㊁C分别占据晶格中的六㊁四配位点㊂图2㊀Li3B2C3O12结构图[22]Fig.2㊀Structure diagram of Li3B2C3O12V.Thanga-durai等[23]报道了Li5La3Ta2O12物质,其中La3+占据八配位的十二面体位置,而Ta5+则与O2-形成TaO6八面体㊂在Li5La3Ta2O12结构中,单个晶胞中Li+的浓度高,每个单胞中有16个额外的Li+分布㊂E.J.Cussen[24]利用中子衍射技术发现,在Li5La3Ta2O12结构中,四面体(24d)和八面体(48g)上同时存在Li+,有大约20%和60%的空位为Li+迁移提供通道,因此,Li5La3Ta2O12在室温下有较好的Li+电导率,该结构中还有三维离子扩散传输通道㊂N.Bernstein等[25]采用固体核磁共振技术发现,八面体配位结构有利于Li+的移动,而四面体构型是Li+的陷阱,不利于离子迁移㊂纯Li5La3Ta2O12的室温离子电导率可达3.4ˑ10-6S/cm,具有很高的电化学稳定性,分解电压高于6V,电子电导率很低,表现出典型的纯Li+电导特性㊂La元素可进行部分二价阳离子替代,如部分Ba掺杂的多晶Li6BaLa2Ta2O12,在室温下的Li+电导率可达4ˑ10-6S/cm;V.Thangadurai等[26]在M 的格点位置用In3+部分取代M5+,以增加晶胞参数和载流子浓度,进而改善电导率,得到的Li5.5La3Nb1.75In0.25O12在室温下的离子电导率为1.8ˑ10-4S/cm㊂R.Murugan等[27]进一步用Zr4+来取代M5+,得到Li+导体Li7La3Zr2O12㊂该材料在室温下总的电导率可达到3.0ˑ10-4S/cm㊂通过对石榴石结构进行掺杂以及烧结工艺的改进,R.Inada等[28]合成的Li6.5La3Zr1.5Ta0.5O12离子电导率达到7.94ˑ10-4S/cm,且化学性能稳定,很适合用于固态电池中㊂2.4㊀钙钛矿结构钙钛矿结构的化学通式为ABO3,理想的钙钛矿为立方面心密堆积结构,结构中的阳离子骨架由BO6八面体组成,立方顶点位置被A阳离子占据㊂在结构中,八面体具有不同程度的扭曲,进而会在立方顶点形成大量空位,具有适合小半径离子迁移的通道㊂图3㊀La2/3+x Li3x TiO3结构图[22]Fig.3㊀Structure diagram of La2/3+x Li3x TiO3较为典型的结构是由A.G.Belous[29]通过La3+和Li+共同取代CaTiO3中的Ca2+所制得的钙钛矿型结构化合物La(2/3)-x Li3x TiO3(0.04<x<0.167,LLTO),其中A位格点并未完全被La3+和半径较小的Li+占据,空位的数量为(1/3+x), Li+则通过La3+周围的通道(由4个氧原子组成的四边形)在空位间进行迁移扩散㊂基于迁移机理,可通过改变Li含量和增加A点的空位浓度,来增加离子电导率,如BPO4掺杂,形成的Li x B1-x/3PO4化合物中含有大量的硼空位,在电荷补偿作用下,加入的Li+随机分布在晶格上[30]㊂改变传输瓶颈也能提高电导率㊂研究发现,当A位点阳离子的排列顺序不明显时,Li+可沿着C轴扩散,如La3+取代Nd3+,得到的Li0.34La0.55TiO3化合物,离子电导率提升了4个数量级,晶粒离子电导率为10-3S/cm,总离子电导率为7ˑ10-5S/cm[31]㊂改变B位阳离子和氧离子之间的结合强度,也会影响电导004㊀第4期㊀蒙福海,等:非晶态和晶态锂固态电解质概述率,如当F 的掺杂量为0.72时,制备的La 0.56Li 0.258TiO 2.928F 0.72的室温体晶粒电导率可达到1.59ˑ10-3S /cm,相对于La 0.34Li 0.33TiO 3提高了近50%[32]㊂钙钛矿结构含有容易变价的钛离子,与金属锂接触时,在低电位(1.7V)下Ti 4+将被还原为Ti 3+,产生电子电导,成为Li +和电子的混合导体㊂另外,该结构的晶界电阻非常高,大约是晶粒电阻的50倍,使得LLTO 材料总的离子电导率大约为10-5S /cm,在一定程度上限制了这类固体电解质在锂离子电池中的应用㊂研究发现,这类材料暴露在空气中,容易吸附空气中的水蒸气和CO 2[23]㊂材料的结构活性和不稳定性,限制了材料在锂离子电池中的应用㊂2.5㊀反钙钛矿结构在钙钛矿结构中,Li +在A 位上㊂在NaMgF 3和KMgF 3F离子载体中,F -在X 的位置上,表现出良好的离子导电特性㊂S.Li 等[33]提出了一种Li 3OX(X =Cl 和Br)结构,称为反钙钛矿结构,如图4所示㊂图4㊀Li 3OCl 结构示意图[34]Fig.4㊀Structure diagram of Li 3OClLi 3OX 中的X 位很容易被取代,取代有两个明显的作用:①增加更多的空位;②调整晶胞参数,有利于Li +的传输㊂Li 3OCl 0.5Br 0.5在室温下的离子电导率很低,但在247ħ时,伴随着相变发生,急剧上升到6.05ˑ10-3S /cm㊂原因在于Li +在八面体的顶点上,与两个O 2-作为最接近的邻域配位,稳定的Li 6O 结构没有提供离子跳跃的机制㊂J.L.Zhu 等[35]的研究表明,Li 7O 2Br 3与Li 3OBr 的混合能提高离子电导率,在质量比为44ʒ56时,室温离子电导率达到2.4ˑ10-5S /cm㊂在跃迁机制上,D.C.Zhang 等[36]用分子中的原子理论(AIM)方法证明,Li 3OX 分子在传输过程中,会伴随着晶胞从有序到无序的变化㊂J.A.Dawson 等[37]提出了哑铃结构的间质迁移机制,发现缺LiCl 的形成对低活化能的Li +迁移最有利,因此,提出Li 空位跳跃是Li 3OCl 的主要扩散机制,而在缺LiCl 的晶体中,电荷补偿机制可以增加间隙物的浓度,离子传导可能受到间隙迁移的驱动㊂Z.D.Hood 等[38]发现,通过快速冷却制备含更多缺陷将的Li 2OHCl 的电解质,室温离子电导率会有所提升,更多的缺陷将会有利于Li +的传输㊂M.H.Braga 等[39]制备的非晶氧化物:Li 3OCl 1-x (OH)x ,离子迁移活化能为0.06eV,已经能与液态电解液相比㊂2.6㊀发展和展望在晶体结构中,离子的迁移一般依赖缺陷的浓度和分布,或者晶体具有特殊的结构㊂要实现快速的离子传导,需要满足3个要求:①可移动的离子数占据的位点数远大于不可移动的位点数;②相邻的可用位点之间迁移的势垒能量足够低;③可用位点需形成一个连续的扩散通道[11]㊂在目前的晶态电解质中,LISICON㊁NASICON㊁石榴石和钙钛矿结构的离子电导率普遍在10-4S /cm,与液态电解液还有一定的差距㊂目前的研究热点是各结构的离子传输途径,以及通过掺杂和改进工艺的手段来提高离子的电导率㊂在各结构中,通过元素替换的方式,来取代Ti 和S 元素,可提高电解质的安全性能㊂在反钙钛矿结构材料中,离子电导率普遍较高,是晶态材料中与全固态电池最接近的材料㊂3㊀结论采用固体电解质有望解决锂离子电池的安全性问题,是发展的必然趋势㊂非晶态硫化物固体电解质在室温下的离子电导率可达10-3~10-2S /cm,但电化学稳定性和安全性不佳;而在晶体结构中,离子电导率普遍在10-4~10-3S /cm㊂在NASICON 和钙钛矿结构中,部分含Ti 元素,在使用过程中会与电极片发生变价反应,而石榴石结构中兼具不错的离子电导率和安全性,是很有商用潜力的材料㊂反钙钛矿型Li 3OCl 的掺杂改性物离子电导率能达液态电解液的性能,有潜力替代液态电解液㊂参考文献:[1]㊀CHEN R,LI Q,YU X,et al .Approaching practically accessible sol-id-state batteries:stability issues related to solid electrolytes and interfaces[J].Chem Rev,2020,120(14):6820-6877.[2]㊀DOHERTY P E,LEE D W,DAVIS R S.Direct observation of thecrystallization of Li 2O-Al 2O 3-SiO 2glasses containing TiO 2[J].J Am Chem Soc,1967,50(2):77-81.[3]㊀BATES J B,DUDNEY N J,GRUZALSKI G R,et al .Fabricationand characterization of amorphous lithium electrolyte thin films andrechargeable thin-film batteries [J].J Power Sources,1993,43(1):103-110.[4]㊀XIAO D L,TONG J,FENG Y,et al .Improved performance of all-solid-state lithium batteries using LiPON electrolyte prepared withLi-rich sputtering target [J].Solid State Ionics,2018,324:202-206.[5]㊀HAYASHI A,MINAMI K,TATSUMISAGO M.High lithium ionconduction of sulfide glass-based solid electrolytes and their appli-cation to all-solid-state batteries[J].J Non-Cryst Solids,2009,355(37):1919-1923.[6]㊀MINAMI K,HAYASHI A,UJIIE S,et al .Structure and propertiesof Li 2S-P 2S 5-P 2S 3glass and glass-ceramic electrolytes[J].J PowerSources,2009,189(1):651-654.[7]㊀UJIIE S,HAYASHI A,TATSUMISAGO M.Preparation and ionicconductivity of (100-x )(0.8Li 2S㊃0.2P 2S 5)㊃x LiI glass-ceramicelectrolytes[J].J Solid State Electrochem,2013,17(3):675-680.[8]㊀KATO Y,HORI S,SAITO T,et al .High-power all-solid-state bat-teries using sulfide superionic conductors [J].Nat Energy,2016,1(4):16030.104电㊀㊀㊀㊀池BATTERY㊀BIMONTHLY㊀第50卷[9]㊀TATSUMISAGO M.Glassy materials based on Li2S for all-solid-state lithium secondary batteries[J].Solid State Ionics,2004,175 (1-4):13-18.[10]MINAMI T,HAYASHI A,TATSUMISAGO M.Recent progress ofglass and glass-ceramics as solid electrolytes for lithium secondary batteries[J].Solid State Ionics,2006,177(26):2715-2720.[11]MANTHIRAM A,YU X W,WANG S F.Lithium battery chemis-tries enabled by solid-state electrolytes[J].Nat Rev Mater,2017,2(4):16103.[12]HONG H Y P.Crystal structure and ionic conductivity of Li14Zn(GeO4)4and other new Li+superionic conductors[J].Mater Res Bull,1978,13(2):117-124.[13]冯守华,庞广生,徐如人.微波诱导合成固体快离子导电材料[J].高等学校化学学报,1996,(10):1495-1499. [14]DISSANAYAKE M A K L,GUNAWARDANE R P,SUMATHIPA-LA H H,et al.New solid electrolytes and mixed conductors: Li3+x Cr1-x M x O4:M=Ge,Ti[J].Solid State Ionics,1995,76(3): 215-220.[15]MURAYAMA M,KANNO R,IRIE M,et al.Synthesis of new lithi-um ionic conductor Thio-LISICON-lithium silicon sulfides system [J].J Solid State Chem,2002,168(1):140-148. [16]KAMAYA N,HOMMA K,YAMAKAWA Y,et al.A lithium supe-rionic conductor[J].Nat Mater,2011,10(9):682-686. [17]REN Y Y,CHEN K,CHEN R J,et al.Oxide electrolytes for lithiumbatteries[J].J Am Ceram Soc,2015,98(12):3603-3623. [18]MARTíNEZ-JUÁREZ A,PECHARROMÁN C,IGLESIAS J E,etal.Relationship between activation energy and bottleneck size for Li+ion conduction in nasicon materials of composition LiMM (PO4)3;M,M=Ge,Ti,Sn,Hf[J].J Phys Chem B,1998,102(2):372-375.[19]SHIN Y K,SENGUL M Y,JONAYAT A S M,et al.Development ofa ReaxFF reactive force field for lithium ion conducting solid elec-trolyte Li1+x Al x Ti2-x(PO4)3(LATP)[J].Phys Chem Chem Phys, 2018,20(34):22134-22147.[20]CHANG C M,LEE Y I,HONG S H,et al.Spark plasma sintering ofLiTi2(PO4)3-based solid electrolytes[J].J Am Ceram Soc,2005, 88(7):1803-1807.[21]FU J.Superionic conductivity of glass-ceramics in the system Li2O-Al2O3-TiO2-P2O5[J].Solid State Ionics,1997,96(3):195-200.[22]REN Y Y,CHEN K,CHEN R J,et al.Oxide electrolytes for lithiumbatteries[J].J Am Ceram Soc,2015,98(12):3603-3623. [23]THANGADURAI V,KAACK H,WEPPNER W J F.Novel fast li-thium ion conduction in garnet-type Li5La3M2O12(M=Nb,Ta)[J].J Am Chem Soc,2003,86(3):437-440.[24]CUSSEN E J.The structure of lithium garnets:cation disorder andclustering in a new family of fast Li+conductors[J].Chem Com-mun,2006,(4):412-413.[25]BERNSTEIN N,JOHANNES M D,HOANG K.Origin of the struc-tural phase transition in Li7La3Zr2O12[J].Phys Rev Lett,2012, 109(20):205702.[26]THANGADURAI V,WEPPNER W.Effect of sintering on the ionicconductivity of garnet-related structure Li5La3Nb2O12and In-and K-doped Li5La3Nb2O12[J].J Solid State Chem,2006,179(4): 974-984.[27]MURUGAN R,THANGADURAI V,WEPPNER W.Fast lithiumion conduction in garnet-type Li7La3Zr2O12[J].Angew Chem Int Ed Engl,2007,46(41):7778-7781.[28]INADA R,YASUDA S,TOJO M,et al.Development of lithium-stuffed garnet-type oxide solid electrolytes with high ionic conduc-tivity for application to all-solid-state batteries[J].Frontiers Ener-gy Res,2016,4(28):10593.[29]BELOUS A G.Structural aspects and ionic conductivity in perovs-kite-like doped niobates and titanates[J].Ionics,1997,3(1):117 -121.[30]BUCHELI W,DURAN T,JIMENEZ R,et al.On the influence ofthe vacancy distribution on the structure and ionic conductivity of A-site-deficient Li x Sr x La2/3-x TiO3perovskites[J].Inorg Chem, 2012,51(10):5831-5838.[31]BACHMAN J C,MUY S,GRIMAUD A,et al.Inorganic solid-stateelectrolytes for lithium batteries:mechanisms and properties gover-ning ion conduction[J].Chem Rev,2016,116(1):140-162.[32]FAN L,WEI S Y,LI S Y,et al.Recent progress of the solid-stateelectrolytes for high-energy metal-based batteries[J].Adv Energy Mater,2018,8(11):1702657.[33]LI S,ZHU J,L WANG Y G,et al.Reaction mechanism studies to-wards effective fabrication of lithium-rich anti-perovskites Li3OX (X=Cl,Br)[J].Solid State Ionics,2016,284:14-19. [34]DENG Z,RADHAKRISHNAN B,ONG S P.Rational compositionoptimization of the lithium-rich Li3OCl1-x Br x anti-perovskite supe-rionic conductors[J].Chem Mater,2015,27(10):3749-3755.[35]ZHU J L,LI S,ZHANG Y,et al.Enhanced ionic conductivity withLi7O2Br3phase in Li3OBr anti-perovskite solid electrolyte [J].Appl Phys Lett,2016,109(10):101904.[36]ZHANG D C,XU X J,QIN Y L,et al.Recent progress in organic-inorganic composite solid electrolytes for all-solid-state lithium bat-teries[J].Chem,2020,26(8):1720-1736.[37]DAWSON J A,ATTARI T S,CHEN H,et al.Elucidating lithium-ion and proton dynamics in anti-perovskite solid electrolytes Li3-x OH x Cl[J].Energy Environ Sci,2018,11(10):2993-3002.[38]HOOD Z D,WANG H,SAMUTHIRA PANDIAN A,et al.Li2OHClcrystalline electrolyte for stable metallic lithium anodes[J].J Am Chem Soc,2016,138(6):1768-1771.[39]BRAGA M H,MURCHISON A J,FERREIRA J A,et al.Glass-amorphous alkali-ion solid electrolytes and their performance in symmetrical cells A3-x H x OCl[J].Energy Environ Sci,2016,9(3):948-954.收稿日期:2020-02-11204。

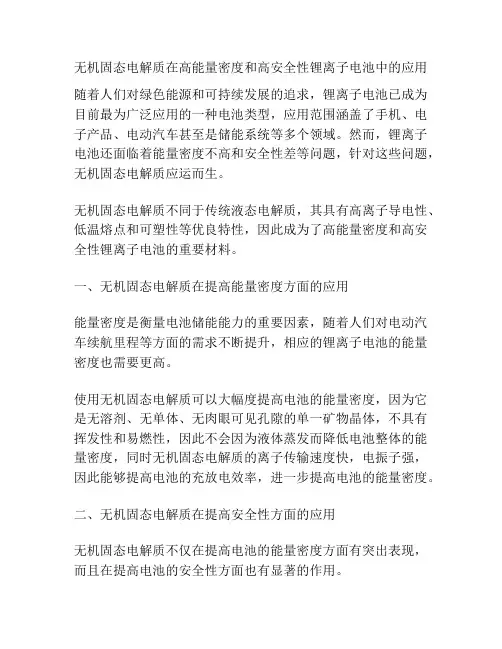

无机固态电解质在高能量密度和高安全性锂离子电池中的应用

无机固态电解质在高能量密度和高安全性锂离子电池中的应用

无机固态电解质在高能量密度和高安全性锂离子电池中的应用随着人们对绿色能源和可持续发展的追求,锂离子电池已成为目前最为广泛应用的一种电池类型,应用范围涵盖了手机、电子产品、电动汽车甚至是储能系统等多个领域。

然而,锂离子电池还面临着能量密度不高和安全性差等问题,针对这些问题,无机固态电解质应运而生。

无机固态电解质不同于传统液态电解质,其具有高离子导电性、低温熔点和可塑性等优良特性,因此成为了高能量密度和高安全性锂离子电池的重要材料。

一、无机固态电解质在提高能量密度方面的应用能量密度是衡量电池储能能力的重要因素,随着人们对电动汽车续航里程等方面的需求不断提升,相应的锂离子电池的能量密度也需要更高。

使用无机固态电解质可以大幅度提高电池的能量密度,因为它是无溶剂、无单体、无肉眼可见孔隙的单一矿物晶体,不具有挥发性和易燃性,因此不会因为液体蒸发而降低电池整体的能量密度,同时无机固态电解质的离子传输速度快,电振子强,因此能够提高电池的充放电效率,进一步提高电池的能量密度。

二、无机固态电解质在提高安全性方面的应用无机固态电解质不仅在提高电池的能量密度方面有突出表现,而且在提高电池的安全性方面也有显著的作用。

锂离子电池在过充、过放、高温、短路等操作状态下,容易导致内部的热失控现象,因此电池的安全性一直是制约其应用的关键问题。

使用无机固态电解质可以有效地提高锂离子电池的热稳定性,因为无机固态电解质的单独晶体结构和电导率意味着它的分解温度很高,因此能够在高温下依然不变。

同时,无机固态电解质的在电压和温度变化时电导率变化小,因此锂离子电池在储存和使用过程中会更加稳定,从而提高电池的安全性。

三、无机固态电解质在未来锂离子电池市场的应用前景无机固态电解质的应用在锂离子电池市场中具有广阔的前景和潜力。

首先,无机固态电解质的物理化学性质使得它的使用非常安全,可以避免电池在使用过程中出现安全隐患,这也是电动汽车和家庭储能系统等领域对无机固态电解质的重要需求。

全固态锂电池 电解质

全固态锂电池 电解质

全固态锂电池电解质
全固态锂电池的电解质是其核心部件之一。

目前被广泛研究的氧化物、硫化物、氯化物固态电解质都无法同时满足高离子电导率、良好的可变形性以及低廉的成本这三个条件。

中国科学技术大学马骋教授开发了一种新型固态电解质——氧氯化锆锂,它的原材料成本仅为11.6美元每公斤,远低于目前最具成本优势的固态电解质氯化锆锂(10.78美元每公斤),并且不到硫化物和稀土基、铟基氯化物固态电解质的4%。

该电解质的综合性能与目前最先进的硫化物、氯化物固态电解质相当,它的室温离子电导率高达2.42毫西门子每厘米,超过了应用所需要的1毫西门子每厘米,并且在目前报道的各类固态电解质中位居前列。

氧氯化锆锂良好的可变形性使材料在300兆帕压力下能达到94.2%致密,可以很好地满足应用需求,也优于以易变形性著称的硫化物、氯化物固态电解质。

实验证明,由氧氯化锆锂和高镍三元正极组成的全固态锂电池展示了极为优异的性能:在12分钟快速充电的条件下,该电池仍然成功地在室温稳定循环2000圈以上。

固态锂电池工作原理

固态锂电池工作原理

固态锂电池工作原理
固态锂电池的工作原理与传统基于有机电解液的锂离子电池相同。

在充电过程中,锂离子从正极脱出,经过固态电解质传输,进入负极,而电子则从外电路由正极转移到负极。

在放电过程中,锂离子从负极脱出,经过固态电解质传输,进入正极,电子则从外电路由负极转移到正极。

固态锂电池中,固态电解质取代了传统锂离子电池中的隔膜和电解液,实现了正负极之间的锂离子传输和阻挡电子的作用。

固态电解质是固态电池的核心,类似于“薄膜”,夹在正负极之间,电在其中像小蚯蚓一样在薄膜之间钻来钻去,相当于锂离子迁移的场所转到了固态的电解质中。

以上内容仅供参考,如需更多信息,建议查阅相关文献或咨询相关人士。

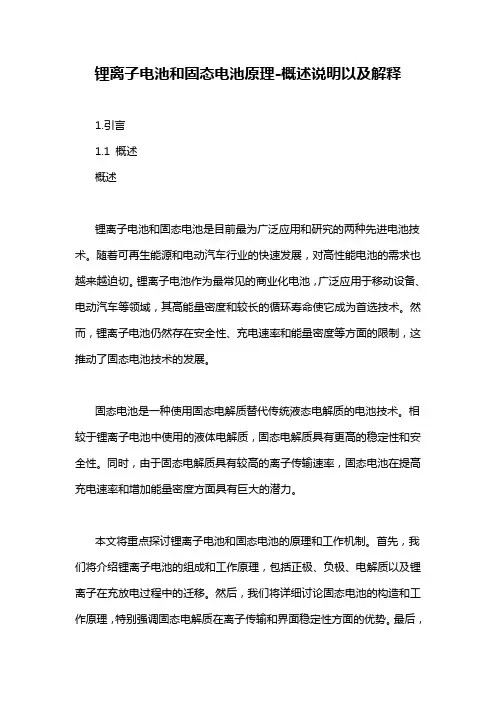

锂离子电池和固态电池原理-概述说明以及解释

锂离子电池和固态电池原理-概述说明以及解释

锂离子电池和固态电池原理-概述说明以及解释1.引言1.1 概述概述锂离子电池和固态电池是目前最为广泛应用和研究的两种先进电池技术。

随着可再生能源和电动汽车行业的快速发展,对高性能电池的需求也越来越迫切。

锂离子电池作为最常见的商业化电池,广泛应用于移动设备、电动汽车等领域,其高能量密度和较长的循环寿命使它成为首选技术。

然而,锂离子电池仍然存在安全性、充电速率和能量密度等方面的限制,这推动了固态电池技术的发展。

固态电池是一种使用固态电解质替代传统液态电解质的电池技术。

相较于锂离子电池中使用的液体电解质,固态电解质具有更高的稳定性和安全性。

同时,由于固态电解质具有较高的离子传输速率,固态电池在提高充电速率和增加能量密度方面具有巨大的潜力。

本文将重点探讨锂离子电池和固态电池的原理和工作机制。

首先,我们将介绍锂离子电池的组成和工作原理,包括正极、负极、电解质以及锂离子在充放电过程中的迁移。

然后,我们将详细讨论固态电池的构造和工作原理,特别强调固态电解质在离子传输和界面稳定性方面的优势。

最后,我们将对锂离子电池和固态电池进行比较,并展望它们在未来能源存储领域的发展趋势。

通过深入了解锂离子电池和固态电池的原理,我们可以更好地理解它们的优缺点,并能为未来电池技术的发展提供指导和启示。

随着科技的不断进步,锂离子电池和固态电池有望实现更高的能量密度、更快的充电速率和更长的寿命,促进可再生能源的广泛应用和电动交通的普及。

1.2文章结构文章结构部分包括根据大纲进行的文章分章节的概括和安排。

在这个部分,可以说明整篇文章的组织结构以及每个章节的主题和内容。

文章结构的部分可以写为:文章结构包括引言、正文和结论三个部分。

引言部分概述了整篇文章的主题,并介绍了锂离子电池和固态电池原理的背景和重要性。

文章结构的目的是为读者提供一个整体的概览,使他们可以更好地理解文章的组织和内容安排。

正文部分是详细介绍锂离子电池原理和固态电池原理的部分。

peo基固态电解质

peo基固态电解质

peo基固态电解质
PEO基固态电解质是一种新型的电解质材料,由聚乙二醇(PEO)
及锂盐组成。

其独特的固态结构赋予了它优异的离子传导性能和稳定性,因此被广泛应用于锂离子电池及其它电化学器件中。

下面将从其
结构特点、导电机理、应用领域等方面进行详细介绍。

一、结构特点
PEO基固态电解质属于无机-有机混合物,由PEO聚合物主体和LiX
(X代表阴离子)组成。

在PEO链上,不同数量的氧原子能够配位不
同数量的锂离子,形成氧化锂配合物,从而形成了一种能够固态导电
的材料。

这种结构特点赋予了它优异的离子传导性能和可塑性,可以
根据不同的应用需求进行调控。

二、导电机理
PEO基固态电解质的导电机理主要是基于离子转移和扩散的。

其中,PEO聚合物主体在高温下具有一定的流动性,能够促进锂离子的扩散,并形成具有一定离子流动性的固态体系。

此外,PEO聚合物主体与锂
盐之间的化学键能够进一步提高电导率,并保证电解质的稳定性和耐
久性。

三、应用领域
PEO基固态电解质可广泛应用于锂离子电池、超级电容器、柔性电子、聚合物太阳能电池等领域。

在离子传导率、机械强度、柔韧性等方面
都具有优异的性能表现,并且可以通过控制PEO链的长度、形状以及
选用不同种类的锂盐等方式进行调控,具有很大的应用前景和市场潜力。

综上所述,PEO基固态电解质具有结构特点独特、导电机理简单直观、应用领域广泛等优点。

随着智能移动设备、新能源汽车等市场的快速
发展,PEO基固态电解质的应用前景必将更加广阔。

高分子电解质材料在锂离子电池中的应用

高分子电解质材料在锂离子电池中的应用

高分子电解质材料在锂离子电池中的应用随着现代社会科技的飞速发展,电池作为一种重要的能源储存装置,已经成为人们日常生活和工业生产中不可或缺的部分。

锂离子电池由于其高能量密度、较长的循环寿命和较低的自放电率等优点,被广泛应用于手机、笔记本电脑、电动汽车等领域。

高分子电解质材料作为锂离子电池的重要组成部分,发挥着至关重要的作用。

本文将探讨高分子电解质材料在锂离子电池中的应用。

1. 高分子电解质材料的种类高分子电解质材料是指由高分子化合物构成的电解质材料。

根据电解质导电机制的不同,高分子电解质材料可分为固态高分子电解质和凝胶态高分子电解质。

固态高分子电解质主要包括聚合物玻璃态电解质和聚合物晶态电解质,其特点是高离子导电性能和较低的机械强度。

凝胶态高分子电解质主要指具有自支撑结构的高分子凝胶,具有较好的机械强度和高离子传输性能。

2. 高分子电解质材料在锂离子电池中的应用2.1 固态高分子电解质的应用固态高分子电解质由于其高离子传导性能和良好的稳定性,在锂离子电池中得到广泛应用。

以聚合物玻璃态电解质为例,其具有较高的玻璃化转变温度和较低的结晶度,能够有效提高锂离子在电池内的传输速率,同时具有较好的稳定性和安全性。

聚合物晶态电解质具有较高的离子传导性能和较低的电阻率,适用于高能量密度要求的锂离子电池。

2.2 凝胶态高分子电解质的应用凝胶态高分子电解质由于其自支撑结构和较好的机械强度,能够有效防止锂离子电池中的极化效应,提高电解液的稳定性。

凝胶态高分子电解质在高温环境下的稳定性较好,因此在一些特殊工况下的锂离子电池中得到广泛应用,如电动汽车中的动力电池。

3. 高分子电解质材料的优势与挑战高分子电解质材料在锂离子电池中有着诸多优势。

首先,相比传统的液态电解质,高分子电解质材料具有较低的自放电率和较长的循环寿命,能够提高电池的能量密度和使用寿命。

同时,高分子电解质材料具有较好的热稳定性,能够提高锂离子电池在高温环境下的工作性能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

锂离子电池前景 池能www.18650.com.cn 锂离子电池使用固态电解质是大势所趋 锂离子电池市场的快速增长直接带动了电解液材料产业的大发展。池能电子的不完全统计显示,全球2011 年全年共销售锂电池电解液材料3.08 万吨,2012 年迅速上升到4.41 万吨,市场增幅高达43.18%,略微好于池能电子当初的预期。

中国电解液企业(这里仅指大陆地区)2012 年共销售电解液2.28 万吨,较2011 年的1.50 万吨增加了48.70%;同时,中国企业2012 年的全球市场份额,也由2011 年的48.70%上升到51.70%,首次突破一半。

中国企业市场份额快速增长的最大法宝是售价不仅很低,而且还在持续降低。2012 年中国企业电解液平均售价仅在7~8 万元/吨左右,明显低于国外企业,也较自身2011 年9万元/吨的平均售价有了20%以上的降幅。中国企业电解液产品售价的快速下降,既有主观方面的原因,也有客观方面的原因。 锂离子电池前景 池能www.18650.com.cn 日本企业2012 年共销售电解液1.01 万吨,较2011 年的1.03 万吨继续下降。同时,与全球43.18%的增幅相比,也呈现出快速下滑势头。日本电解液企业2012 年的全球市场份额为22.90%,较2011 年的33.44%下滑了10 个百分点以上。目前,日本企业普遍采取的挽救措施是:(1)将3C 电子产品用小型锂离子电池电解液产能陆续前往中国,配合日本锂离子电池企业相关产能的转移,同时降低制造成本;(2)本土工厂产能升级换代,主攻动力锂离子电池电解液市场。

韩国企业2012 年共销售电解液0.9 万吨,较2011 年的0.45 万吨翻了一倍,而其占全球的市场份额也由2011 年的14.61%提升到了2012 年的20.41%。LG 化学(LG Chemical,为LG 集团旗下企业)是全球最大的动力锂离子电池电解液企业,共生产2,600 吨动力电池电解液,全部自用。

针对全球主要电解液企业如三菱化学、韩国旭成、国泰华荣、新宙邦、东莞杉杉、天津金牛等的市场发展情况,以及高速成长的动力锂离子电池电解液市场的发展情况,池能电子在本期月度报告里均有较为详细的研究分析,具体请参阅完整版月度报告。

至于全球锂离子电池电解液市场的发展趋势,池能电子曾在2012 年04 月份的时候做过一个预测。从2012 年的市场发展情况来看,池能电子的预测较为准确。池能电子预计到2015年,全球电解液材料市场规模将达到15.93 万吨,是2011 年的5.17 倍,年均复合增长率为50.81%。与负极材料市场一样,中国的电解液材料市场需求也要发展得更快一些。预计到2015 年市场规模将达到5.78 万吨,年均复合增长率为66.62%。相对应,中国市场份额的全球占比也在持续提高, 由2011 年的24.35%提升到2015 年的36.28%。 锂离子电池前景 池能www.18650.com.cn 与前几期对正极材料、负极材料、隔膜材料的产业调研一样,池能电子也对中国电解液材料企业做了一个不完全调查统计,其中包括部分有机溶剂、溶质(仅指六氟磷酸锂)和添加剂企业,见表2。表2 也包括了进军中国的国外电解液相关企业,如华菱科技(三菱化学旗下企业)、张家港安逸达(宇部兴产和陶氏化学联合组建的企业)、张家港森田化工、苏州诺莱特(巴斯夫旗下企业)、苏州厚成化工、宁波台塑石化(台塑集团旗下企业)、东营盛世能源材料(中央硝子旗下企业)等等,这些外来企业的生产基地除了中央硝子之外,都设在长三角,而且基本上扎堆在苏州。表2 统计的企业数量有近50 家,数量上远超全球其他国家和地区的总和。

总体来看,3C 电子产品用小型锂离子电池电解液及其核心原材料六氟磷酸锂的产能呈现出全球向中国转移的明显的发展趋势。国内企业希望通过扩大规模来保证利润,维持企业的生存和发展,而国外企业则希望通过向中国转移产能以降低制造成本,夺回失去的市场份额。在这两种作用力下,中国的电解液及其核心原材料六氟磷酸锂的产能呈现出急剧扩张态势,这从表3 部分企业的产能规划情况来看就可见一斑。

池能电子认为,有两种因素叠加在一起,导致中国锂电产业链企业的相关产能建设浪潮一浪高过一浪。第一个因素是这一代锂离子电池及其材料技术已经度过了成熟期,到了一个发散期(这在下一期月度报告会有所提及)。发散期的特点是相关量产技术已经非常成熟且在不断发散中,因此技术方面不再是问题,而前面成熟期的市场表现也让很多企业和资本感到眼馋,这样,大家纷纷蜂拥而入。

在这种现实状况下,越来越多的企业选择了在产业的成熟期末期甚至发散期(如果将一个产品的生命周期分为孕育期、成长期、成熟期和发散期四个阶段的话)介入,这样,即使赚不到更多的利润,所面临的的风险看上去也要小得多。因为在这个时候,技术已不再是门槛,而市场也能看得很清楚。但是,这样做是不是真的就没有风险,其实很难说。 锂离子电池前景 池能www.18650.com.cn 第二个因素是泡沫经济所导致的思维惯性所致。大致从上世纪90 年代中期开始,全球工业格局开始发生变化,绝大多数工业品的产能开始由发达国家向发展中国家持续转移,中国是其中最大的接收地。伴随着这股产能转移的风潮,国内一批企业趁势崛起。同时,全球经济也呈现出泡沫化趋势。在这种状况下,中国经济变得越来越热,而中国政府以经济建设为中心的指导思想也直接助推了中国经济的泡沫化发展。

这种泡沫化经济在2007 年美国爆发以次贷危机为导火索的金融危机之后,全球经济顿时陷入低谷,并从这之后开始了艰难的去泡沫化进程。但是,中国政府把经济泡沫化看成是繁荣的一种表现,为了维持这种繁荣,2008 年10 月推出4 万亿刺激政策,此后几年大量发钞,为的只是GDP 保八。政府的这种做法也影响了企业家对经济形势的判断,使得企业家们继续坚持着泡沫经济时期的思维惯性,这样,超发的货币基本上转向了房地产以及各种中低端产品产能的扩充上,导致目前中国各行各业的产能几乎都严重过剩。锂电产业链领域也在这几年大量扩充了相关产能,电解液领域亦不例外。

锂离子电池用电解质材料从其形态上讲主要有电解液(液态)、凝胶电解质(半固态)和固态电解质三种类型,电解质材料从技术发展方向上看大体存在着“液态→固态”的发展规律,但也不绝对。

目前,电解质材料技术开发热点是①阻燃性电解液和②固态电解质,目的都是为了保障动力锂离子电池应用上的安全。有意思的是,有很长一段时间并未传出现有主要电解液企业在开发上述两类电解质的消息。电解液技术综合实力排名全球第一的宇部兴产曾经公开承认,要开发出阻燃性电解液很困难。而从新闻报道来看,阻燃性电解液的技术开发主要是一些主营业务并非电解液的企业和研究机构在做,而固态电解质的技术开发则主要是一些电池企业甚至是车企在做。

电解液大致可分为非水系和水系两大类,目前的锂离子电池用电解液基本上都是有机电解液,属于非水系电解液,也就是可燃性电解液。这种电解液应用在动力锂离子电池上,安全存在较大隐患,于是研究人员在积极开发阻燃性电解液。在其技术开发进程中出现了两个方向:①水系电解液;②阻燃性有机电解液(非水系电解液)。其中后者又延伸出了两个子方向:①锂离子电池用阻燃性电解液;②其他离子电池用阻燃性电解液。锂离子电池的竞争对手就可能会在这样的技术开发过程中诞生。 锂离子电池前景 池能www.18650.com.cn 采用有机电解液的传统锂离子电池,因有过度充电、内部短路等异常时可能导致电解液发热,有自燃或甚至爆炸的危险。而将有机电解液代之以固态电解质的全固态电池,其安全性可大幅提高。并且,因在理想状态下,固态时锂的扩散速度(离子传导率)较液体电解液时高,理论上认为其可实现更高的输出。固态电解质及全固态锂离子电池是锂离子电池技术发展的一个重要方向,有很多专家甚至认为固态电池可能成为“终极电池” 锂离子电池前景 池能www.18650.com.cn 在理论上,由于不使用液态电解液,全固态锂离子电池具备可提高安全性及耐久性,可简化外壳,可通过卷对卷方式(roll-to-roll)制造大面积的电池单元,可通过层叠多个电极、并使其在电池单元内串联以制造出12V 及24V 的大电压电池单元(传统的有机电解液,当电池电压接近4V 时电解液就开始分解,因此很难提高池的电压上限)等前所未有的特性,受到极大关注。

固态电解质可大体分为高分子类及无机物类两类。高分子类固态电解质虽然在低温特性方面还存在问题,但由于其具有便于通过卷对卷方式大量生产(生产效率高)的优点,因此,出现了力争在面向储能市场(ESS/UPS)实用化的趋势。无机物类固态电解质离子电导率高、用寿命长,数字显示达到3~5×10-3S/cm 这一与有机电解液相当的离子传导率的硫化物类固体电解质(Li2S-P2S5)将面世,相关开发进行得如火如荼。

总的来看,锂离子电池制造使用固态电解质是大势所趋,肯定会成为最主流的发展路线。一旦全固态锂离子电池实现大规模应用,现有的电解液和六氟磷酸锂产品乃至隔膜材料产品就将逐渐失去市场(至少市场份额会大幅萎缩)。对于中国这几年来蓬勃建设的电解液、六氟磷酸锂、隔膜产能来说,可能已经没有几年的好日子了。其中相当一部分产能,可能还没来得及释放,就会被淘汰。而目前在全固态锂离子电池技术的开发方面,中国还只是一些科研机构在做,很少听到企业在做。为使中国锂离子电池产业的发展有一个延续性,中国企业应该密切关注并参与到全固态锂离子电池的技术开发中去。原来那种等产业技术非常成熟之后再大规模介入的做法,未来不一定行得通。

(文章整理:池能电子)

相关文档
最新文档
