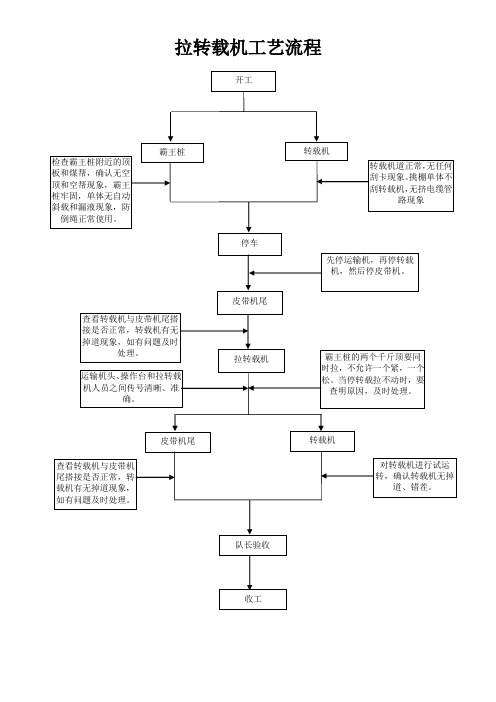

拉转载机工艺流程1
拉转载机工艺流程
开工 转载机 停车
霸王桩的两个千斤顶要同时拉，不允许一个紧，一个松。
当停转载拉不动时，要查明原因，及时处理。
拉转载机 队长验收
检查霸王桩附近的顶板和煤帮，确认无空顶和空帮现象，霸王桩牢固，单体无自动斜载和漏液现象，防
倒绳正常使用。
霸王桩 转载机道正常，无任何刮卡现象。
挑棚单体不刮转载机，无挤电缆管路现象 先停运输机，再停转载机，然后停皮带机。
皮带机尾
查看转载机与皮带机尾搭接是否正常，转载机有无
掉道现象，如有问题及时处理。
转载机 查看转载机与皮带机尾搭接是否正常，转
载机有无掉道现象，
如有问题及时处理。
皮带机尾 对转载机进行试运转，确认转载机无掉道、错茬。
收工
运输机头、操作台和拉转载机人员之间传号清晰、准确。
地锚设施安设标准
地锚设施安设标准
（一）绞车地锚安设标准:
1、JD-11.4绞车地锚，必须使用矿用标准螺纹钢金属锚杆，垂直打入底板用直径为16mm，长度大于1400m，锚固力不低于锚杆的破断拉力；
2、JD-25以上绞车地锚采用直径为20mm，长度大于1400mm。
锚固长度采用全长锚固，锚固剂类型选择据现场实际情况而定，锚固力不低于锚杆的破断拉力。
（二）带式输送机地锚安设标准：
1、强力带式输运机机头、机尾应做基础固定；
2、正规皮带机头采用6根Ø20mm×1.8m锚杆，正规机尾采用4根Ø20mm×1.8m 锚杆，锚杆外露长度不大于150mm，每根地锚安装3根锚固剂，圆环链Ø18mm×64mm 连接；
简易皮带机头采用4根Ø20mm×1.8m锚杆，简易机尾采用2根Ø20mm×1.8m锚杆，锚杆外露长度不大于150mm，每根地锚安装3根锚固剂，圆环链Ø18mm×64mm连接。
锚固工程钻机在坝基加固中的优化设计与应用
锚固工程钻机在坝基加固中的优化设计与应用随着水利工程建设的不断发展，对于坝基加固的需求也越来越多。
锚固工程钻机作为一种常用的加固设备，在坝基加固中起着非常重要的作用。
本文将重点探讨锚固工程钻机在坝基加固中的优化设计与应用。
首先，我们需要明确坝基加固的目的是为了增加坝基的稳定性和抗冲刷能力。
而锚固工程钻机作为一种可以使土体与锚杆或锚索协同工作的装备，可以通过将锚杆或锚索固定在坝基中，增加土体的抗拉强度，从而提高坝基的稳定性。
在锚固工程钻机的优化设计中，我们需要考虑以下几个方面：首先是钻机的选型。
钻机的选型应根据锚杆或锚索的要求，选择相应的规格和型号。
一般来说，锚杆的直径和长度、锚索的直径和材质等都会对钻机的选型有所影响。
因此，在进行锚固工程钻机的优化设计时，应根据具体的加固需求进行合理的选型，以确保加固效果。
其次是钻机的结构设计。
钻机的结构设计主要包括机架的设计、悬挂系统的设计、旋转系统的设计等。
在机架的设计中，应考虑到钻机在不同工作条件下的稳定性和刚度。
在悬挂系统的设计中，应考虑到钻机的悬挂位置和角度的调节范围，以便进行不同位置和角度的钻探工作。
在旋转系统的设计中，应考虑到钻机旋转的速度和精度，以确保钻孔的准确度和一致性。
还有钻机的控制系统设计。
钻机的控制系统设计主要包括电气系统和液压系统两个方面。
在电气系统的设计中，应考虑到钻机的操作性和安全性，以及与其他设备的联动控制。
在液压系统的设计中，应考虑到钻机的稳定性和工作效率，以及对液压油的清洁和换热等问题的处理。
此外，还需考虑到操作人员的培训和技能提升。
无论是对于钻机的优化设计还是对于钻机的应用，在操作人员的培训和技能提升方面都是至关重要的。
只有操作人员具备良好的操作技能和相关的专业知识，才能更好地应对各种加固工程的要求，提高工作效率和工作安全。
在锚固工程钻机的应用中，我们需要注意以下几点：首先是加强安全监管。
钻机作为一种大型机械设备，其操作过程中存在一定的危险性。
临时地锚拉线计算施工方案
临时地锚拉线计算施工方案引言临时地锚拉线是在建筑施工过程中常用的一种暂时性支撑措施，用于固定施工设备或材料，以增加施工安全性。
本文档将详细介绍临时地锚拉线的计算施工方案。
临时地锚拉线的作用临时地锚拉线在建筑施工中具有以下作用：1.提供临时的支撑和固定，防止施工设备或材料在施工过程中发生意外位移或倾倒。
2.增加施工安全性，保护工人和周围环境的安全。
3.减少施工过程中的风险和事故。
临时地锚拉线的计算方法地锚的选择在选择地锚时，需要考虑以下因素：1.施工场地的地质环境，包括土壤类型、坚固程度等。
2.施工设备或材料的重量和尺寸。
3.施工计划和需求。
根据以上因素，选择适合的地锚类型，常用的地锚类型包括地脚螺栓、地铁锚、锚索等。
地锚拉线的计算方法地锚拉线的计算需要考虑以下因素：1.施工设备或材料的重量和尺寸。
2.施工场地的地质环境。
3.施工设备或材料的位移或倾倒限制。
根据以上因素，可以使用以下公式计算地锚拉线的需要的拉力：$$ F_{\\text{拉力}} = \\frac{W}{N} $$其中，$F_{\\text{拉力}}$为地锚拉线的拉力，W为施工设备或材料的重量，N为地锚的数量。
地锚的布置方法地锚的布置方法应根据具体的施工场地和要求进行选择。
常用的布置方法有以下几种：1.线形布置：将地锚按一定线形布置在施工设备或材料的周围，使其受力均匀分布。
2.网格布置：将地锚按网格状布置在施工设备或材料的周围，增加支撑强度。
3.交叉布置：将地锚交叉布置在施工设备或材料的周围，提高支撑稳定性。
施工实施步骤1.根据施工设备或材料的要求，选择适合的地锚类型。
2.根据施工设备或材料的重量和尺寸，计算出地锚拉线的需求的拉力。
3.根据施工现场的实际情况，选择合适的地锚布置方法。
4.按照设计方案，安装地锚和拉线。
5.对地锚和拉线进行检查和调整，确保其稳定性和连接牢固。
6.在施工过程中，定期检查地锚和拉线的状态，进行必要的维护和调整。
拉移转载机标准作业流程
井工矿
流程接口
1.3标准作业工单
序号
流程步骤
作业内容
作业标准
相关制度
作业表单
作业人员
安全提示
1
检查作业环境
1）检查巷道顶板、两帮支护；
2）清理巷道及转载机轨道上的浮煤、浮矸、杂物。
1）工作地点前后20米范围内，巷道顶板、两帮支护完好，不影响转载机拉移；
2）满足转载机拉移过程中不贴帮、碰顶、掉道。
拉移转载机标准作业流程11流程图第2页12流程概述流程名称拉移转载机标准作业流程流程编号流程说明适用范围井工矿流程接口13标准作业工单序号流程步骤作业内容作业标准相关制度作业表单作业人员安全提示检查作业环境1检查巷道顶板两帮支护
1

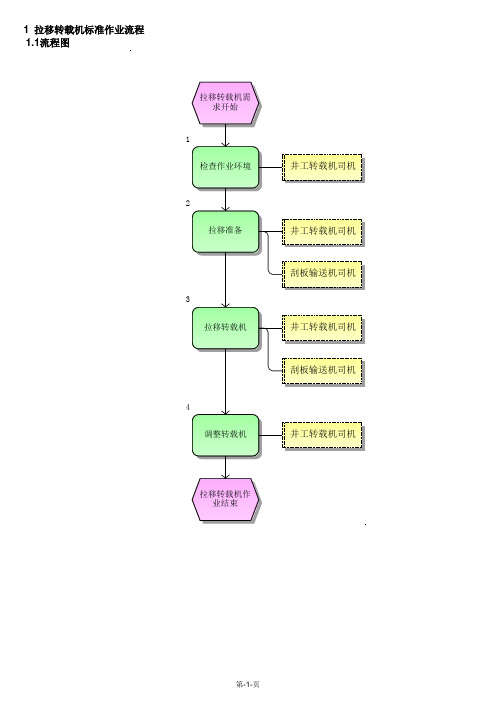

1.1流程图
1.2流程概述
流程名称
拉移转载机标准作业流程
流程编号
流程说明
2）向抬底千斤顶供液，使转载机抬起重力全部落到滚轮与轨道上；
3）收缩推移千斤顶，拉动转载机向前移动，在此过程中工作面刮板输送机司机密切观察转载机拉移情况，转载机机尾到位后，立即发出停止信号；
4）重复操作推移千斤顶，直到转载机拉到位。
1）固定锚链安全可靠；
2）转载机与轨道接触良好，不跑偏；
3）移动平稳；
4）转载机拉到位。
井工转载机司机
刮板输送机司机
1）不得挤压或刮伤电缆；
2）必须站在安全地点操作。
4
调整转载机
1）调整转载机与前后设备的搭接；
2）调整转载机的机头与机尾；
3）收回推移千斤顶活塞。
1）与前后设备的搭接平稳牢固；
2）机头与机尾保持平直，固定平稳；
3）收到位。
井工转载机司机
井工转载机司机

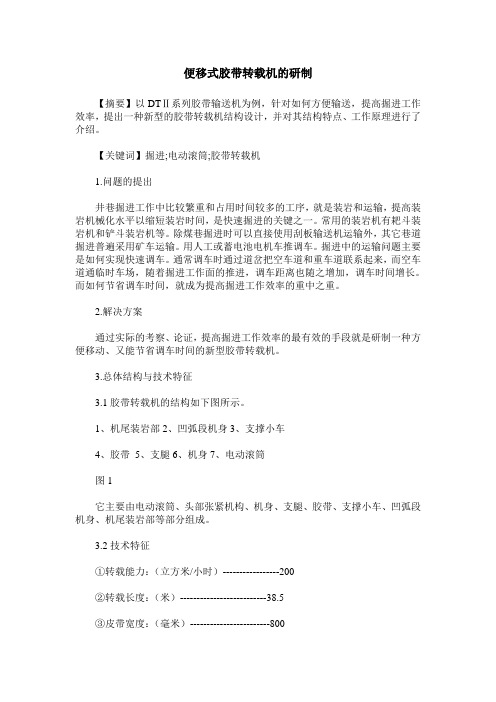

便移式胶带转载机的研制
便移式胶带转载机的研制【摘要】以DTⅡ系列胶带输送机为例，针对如何方便输送，提高掘进工作效率，提出一种新型的胶带转载机结构设计，并对其结构特点、工作原理进行了介绍。
【关键词】掘进;电动滚筒;胶带转载机1.问题的提出井巷掘进工作中比较繁重和占用时间较多的工序，就是装岩和运输，提高装岩机械化水平以缩短装岩时间，是快速掘进的关键之一。
常用的装岩机有耙斗装岩机和铲斗装岩机等。
除煤巷掘进时可以直接使用刮板输送机运输外，其它巷道掘进普遍采用矿车运输。
用人工或蓄电池电机车推调车。
掘进中的运输问题主要是如何实现快速调车。
通常调车时通过道岔把空车道和重车道联系起来，而空车道通临时车场，随着掘进工作面的推进，调车距离也随之增加，调车时间增长。
而如何节省调车时间，就成为提高掘进工作效率的重中之重。
2.解决方案通过实际的考察、论证，提高掘进工作效率的最有效的手段就是研制一种方便移动、又能节省调车时间的新型胶带转载机。
3.总体结构与技术特征3.1胶带转载机的结构如下图所示。
1、机尾装岩部2、凹弧段机身3、支撑小车4、胶带5、支腿6、机身7、电动滚筒图1它主要由电动滚筒、头部张紧机构、机身、支腿、胶带、支撑小车、凹弧段机身、机尾装岩部等部分组成。
3.2技术特征①转载能力：（立方米/小时）-----------------200②转载长度：（米）--------------------------38.5③皮带宽度：（毫米）------------------------800④皮带速度：（米/秒）-----------------------1.25⑤电动滚筒直径：（毫米）--------------------500⑥电动滚筒功率：（千瓦）--------------------15⑦适用轨距：（毫米）------------------------600⑧机身下容车量----------------------13节（1吨车）4.工作原理新型胶带转载机之所以称为便移式，是因为它的整个机身，包括机尾都安装有轮组，这样整机布置在轨道上，从而方便运送。
刮板转载机的改进设计研究
刮板转载机的改进设计研究刘夏峰（同煤集团机电管理处，山西 大同 037003）摘 要 SZB-764/132型刮板转载机在使用中，存在刮板转载机堵煤堆放、拉移装置效率低下、电缆脱离出电缆架以及卸料段敞口安全隐患等问题。
本文主要对辅助装煤装置、拉移装置、活动电缆架和全封闭伸缩式防护装置进行了改进设计的研究。
关键词刮板转载机 配套装置 改造研究中图分类号 TD528+.3 文献标识码 B doi:10.3969/j.issn.1005-2801.2019.08.054Research on the Improved Design of Scraper Reversed LoaderLiu Xia-feng(Electrical and Mechanical Administration Office of Datong Coal Mine Group Co., Ltd.,Shanxi Datong 037003)Abstract : In the use of SZB-764/132 scraper transporter, there are some problems, such as coal blocking, low efficiency of pulling device, cable detachment from cable rack and open safety hazards of unloading section. This paper mainly studies the improvement design of auxiliary coal loading device, pulling device, movable cable bracket and fully enclosed telescopic protective device.Key words : scraper reversed loader matching device reform research收稿日期2019-02-13作者简介 刘夏峰（1990-），男，山西代县人，毕业于太原理工大学自动化专业，工程师。
工作面自移式转载机受料机构的设计
工作面自移式转载机受料机构的设计栾世奇（中煤科工集团沈阳设计研究院有限公司，辽宁沈阳110015）引言煤炭是我国的主要能源，随着我国煤炭的高速发展，相比较传统中小型露天矿工艺是单斗和卡车形式为主，这类工艺是间断运输，低效率，运行成本高，为实现中小型露天煤矿生产能力大，经济效益高，设备使用寿命长，生产成本低，检修及维护简单方便，大幅度减少露天矿里的卡车，提高了露天矿工作人员的安全，减少燃油消耗，减小环境污染，改善生产环境，符合国家绿色发展和可持续发展的理念；减少工作人员数量，降低工人工作强度，响应国家“十二五”规划，淘汰落后产能与生产工艺。
所以设计新的连续开采工艺和与之相适应的工艺装备。
自移式转载机作为露天矿扒矿机连续开采工艺的主要设备之一，它可以和扒矿机在同一工作面配合装载剥离物，实现接受多台扒矿机的同时多点受料，使物料汇集，运输给塔式转载机。
工作面自移式转载机受料带式运输机由皮带，导料槽，滚筒和托辊组等组成。
本文针对受料带式输送机的选型与计算进行介绍。
1受料带式输送机主要技术参数的计算1.1自移式转载机受料带式输送机输送能力的验算已知：生产能力Q=1000t/h；皮带宽度B=1200mm；运送物料性质：剥离物；物料堆比重ρ=1.6t/m3；物料粒度：0-300mm；带速v= 2.5m/s。
输送带装载物料的可用宽度:b=1.03m承载托辊组中间辊的长度（根据设计规范选取）l3=0.465m物料的上部横截面面积：S1=[l3+(b-l3)cosλ]2tgθ/6=0.06m2下部横截面面积：S2=[l3+0.5(b-l3)cosλ][0.5(b-l3)sinλ]sinλ=0.04m2输送带上物料的最大截面积：S=S1+S2=0.1m2Q=3.6Svkρ=1440t/h>1000t/h式中：K-断面系数，K=0.83按运量Q=1000t/h；带速v=2.5m/s可满足需求。
1.2计算技术参数每米物料质量q G=Q/3.6v=1000/(3.6×2.5)=111.11kg/m 每米胶带质量EP-100×5q B=20.76kg/m上分支托辊转动部分质量q RO=9.5×3/0.4=71.25kg/m 下分支托辊转动部分质量q RU=1×12.5/2.8=4.46kg/m 根据ISO国际标准计算方法F u=F H+F GS+F N+F g1+F r其中：F u-圆周驱动力F H-主要阻力F GS-上托辊组前倾摩擦阻力F gl-导料槽摩擦阻力F r-清扫器阻力F N-附加阻力L-机长L=30mL0-上托辊间距L0=0.4mL u-下托辊间距Lu=2.8mc-长度系数，取1L1-导料板长度L1=25.5mf-模拟阻力系数，取0.03Cε-槽角的槽形系数，取0.3μ0-承载、回程托辊和输送带间的摩擦系数，取0.35ε-前倾角ε=1.5°μ2-物料与导料挡板间的摩擦系数，取0.6ρ-输送物料的松散密度ρ=1.6t/m3q G-每米长输送物料的质量q B-每米长输送带的质量b1-导料拦板间的宽度，取0.73m摘要：文章通过工作面自移式转载机受料带式输送机的计算和部件选型设计，为短距离、多点受料带式输送机的设计与计算提供参考。
加长转载机在松软冲击地压工作面的改造应用
５
联 拉 架
Ｉ
铫轮
图 ３ 滑 轮 锚 固座 示 意 图
３ 关键 技 术及创 新 点
（ ） 加 落 地 段 中部 槽 ： １增 任 有 该 转 载 机 落 地 槽 总 数 的 基 础上增加 １ ５节 ， 日的 使 破 碎 机 后 至转 载 机 尾 的落 地段 加 长 ， 达 到 ９ ．ｍ， ０８ 使转 载 机 整体 长 度延 长
机 头前 方 ３ ～０ 处 安 装 有 锚 同 座 ，通过 中３ ０４ｍ ４的 网环 链 一端
产 中人 员 ＿必 须 在 转 载 机 头 操 作 转 载 机 ，这 就 公 刮的 隐 患 义 防 范 治 理措 施 相矛 盾 。为 解 决 这 个 问 题 ， ｒ 程 技 术 人 员的 多 经 方 而 论证 ， 定 在 现 有 的 Ｓ Ｚ ０ ０４ ０型 转 载 机 上 进 ， 改 进 并 决 Ｚ １０ ／０ 亍 加 长 ， 体 长 度 要 达 到 １０ 这 样 就 实 现 了 人 员 住 转 载 机 机 整 ｍ， ｌ 头 的 安 全 距 离操 作 。
２ 现场 实施
通过 对现 有 Ｓ Ｚ ０ ０４ ０型 转 载 机进 行 加 长 改 进 ， 加 落 Ｚ １ ０１０ 增 地 段 中部 槽 数 ．转 载 机 电机 功 率 由 ４ ０ Ｗ 提 高 到 ５ ５ Ｗ ， ０ｋ ２ ｋ 采 用 ３ ０ ｋ 电 供 电 。改 进 后 的转 载 机 整 体 长 １３ ， 足 ｌ作 ３０ Ｖ ｍ满 １ ｒ
５ ２ ＊
４ ０—一２ ｍ， ５ ７ ０ 整个采 区呈北 宽南 窄 的不规则 四边形 ， 南北长 …
锚栓技术设计要点
锚栓技术设计要点目录1 锚栓类型及材料 (1)1.1 化学锚栓 (1)1.2 机械锚栓 (1)2 适用范围 (1)2.1 适用范围 (1)2.2 涉及规范及标准 (3)3 设计要点 (3)3.1锚固连接内力计算 (3)3.2 受拉承载力计算 (4)3.3 受剪承载力计算 (8)3.4 拉剪复合受力承载力计算 (10)3.5 抗震承载力验算 (10)4 构造规定 (11)4.1 混凝土基材 (11)4.2 锚栓及锚栓布置 (12)4.3 抗震构造措施 (12)锚栓技术设计要点1 锚栓类型及材料锚栓是将被连接件锚固到基材上的锚固组件产品，分为机械锚栓和化学锚栓。
1.1 化学锚栓化学锚栓是由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓。
化学锚栓按照其使用范围可分为两种：适用于开裂混凝土和不开裂混凝土的化学锚栓及适用于不开裂的混凝土的化学锚栓。
按照受力机理可分为两种：普通化学锚栓和特殊倒锥形化学锚栓。
特殊倒锥形化学锚栓，在安装时通过锚固胶与倒锥形螺栓杆之间滑移可形成类似于机械锚栓的膨胀力。
1.2 机械锚栓机械锚栓，是利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓。
按照其工作机理分为两类：扩底型锚栓、膨胀型锚栓。
扩底型锚栓：通过锚孔底部扩孔与锚栓组件之间的锁键形成锚固作用的锚栓，分为自扩底锚栓和模扩地锚栓。
膨胀型锚栓：利用膨胀件加压锚孔孔壁形成锚固作用的锚栓，分为扭矩控制式膨胀型锚栓和位移控制式膨胀型锚栓。
按照其使用范围可分为两种：适用于开裂混凝土和不开裂混凝土的机械锚栓及适用于不开裂的混凝土的机械锚栓。
2 适用范围2.1 适用范围锚栓应按照锚栓性能、基材形状、锚固连接的受力性质、被连接结构类型、抗震设防等要求选用。
锚栓用于结构构件连接时的适用范围锚栓用于非结构构件连接时的适用范围注：1 表中受压是指锚板受压，锚栓本身不是承受压力；2 适用于开裂混凝土的锚栓是指卯足开裂混凝土及裂缝反复开合下锚固性能要求的锚栓。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
转载机拉移地锚的设计与应用
枣矿集团柴里煤矿综采工区
方拥军 张立勇 梁开山
2009年4月
转载机拉移地锚的设计与应用
摘要：本文介绍综放工作面转载机锚固站的改进，对地锚进行设计和应用，采用地锚拉移转载机，缩
皮带时利用地锚拉移皮带机尾架，对安全生产具有重要意义。
关键词： 转载机 皮带机尾架 液压千斤顶 地锚 应用
1概况
柴里煤矿综放工作面担负着高产高效的任务，工作面运输顺槽采用桥式转载机配合皮带
运煤，拉移转载机和缩皮带是生产中的两项重要环节，原先使用绞车缩皮带机尾，采用锚固
站拉移转载机，大约每推进12米就要缩带一次并移动锚固站，缩带绞车和锚固站都要用单体
稳固，工作量特别大，危险性强，成为安全生产中的制约因素。通过改进，使用地锚作为生
根点，代替绞车缩带，代替锚固站拉移转载机，则消除了弊端，有力地促进了安全生产。
2 原先拉移存在的缺点和弊端：
（1）缩带绞车要用四压两戗6棵单体稳固，锚固站底座要用四压四戗8棵单体稳固，
这14棵单体支设角度不好掌握，稳固相当费事，给生产带来困难。
（2）拉移阻力大、巷道顶板不好时，经常出现拉跑锚固站现象，又需要重新稳固，严
重影响生产。
（3）压柱和戗柱生根在顶板及两帮上，对巷道顶板破坏较大，容易造成顶板和两帮破
碎，两巷换棚时经常出现片帮或冒顶事故，给工作面造成隐患，使犄角难以维护。
（4）用单体稳锚固站造成人行道出口宽度不够，行人不畅通，既不安全又影响美观。
2.1改进拉移方法
为解决以上问题，综采工区一班人集思广议，将经常移动的锚固站改为固定地锚，利
用液压千斤顶的伸缩往前拉移转载机和皮带机尾架。地锚设在运输顺槽转载机头100m以外，
皮带机架下面，每隔100m设一个地锚，沿底皮带两侧敷设两股圆环链（圆环直径为26mm）
作为锚链。拉移千斤顶设在转载机桥身下面，后面生根在破碎机的底座上。缩带千斤顶生根
在皮带机尾固定架，使用时，将锚链和千斤顶用联接环连接起来，就可实现皮带机尾和转载
机的拉移。（见附图1）
转载机
锚链 缩带千斤顶 地锚 破碎机 拉转载机千斤顶
3. 地锚施工
3.1 基础坑尺寸：长×宽×深=2×1.5×1.2m
3.2 浇灌基础的混凝土比例。
水泥：河沙：石子=1：2：2 ，
石子的粒度为12mm左右。
3.3 用11#工字钢焊一骨架，骨架尺寸：
长×宽×高=1.5×1.2×1.0m，
在骨架两端各焊一条1米长的圆环链引到基础坑外面作为生根，与拉移转载机的锚链联
接。
3.4 基础浇灌时，要随浇灌随用木棒捣实。 为确保充分凝固，浇灌要分两次进行，第
一次浇灌一半，第二次再浇灌一半。（见附图2）
4. 有关数据
4.1 转载机总重30t。
4.2 拉移转载机需要的拉力：12tf
根据有关资料，金属与煤岩的摩擦系数一般在0.35~0.4之间，如果不考虑其他因素，
取摩擦系数为0.4,则移动转载机拉力为:
30t×0.4=12tf
4.3 液压千斤顶的压力液由液压泵供给，其压力为30Mpa。
4.4 选千斤顶活塞缸的直径为140mm，活塞杆直径为100mm。
供给千斤顶的液体压力值为30Mpa（300kgf/cm2），则千斤顶的最小拉力为：
Nmin=（72-52）×3.14×300=22.6tf
采用2个千斤顶拉移，则总拉力为
生根链
混凝土
地锚骨架
基础坑
附图2 地锚浇灌示意图
N总=2Nmin=2×22.6=45.2tf
故拉移富裕系数为：45.2÷12=3.8
结论：选用两个直径为140mm的双作用千斤顶能满足拉力要求。
4.5 为便于操作，选择长度合适的活塞杆。
拉移转载机用的千斤顶： 缸径为140mm、活塞杆伸出长度为1.1m。工作面每推采2刀
往前拉移一次转载机，每次拉移的距离为1.1m。（见附图3）
缩带拉移机尾用的千斤顶： 缸径为140mm、活塞杆伸出长度为2.0m。连续伸缩6次能
行程12米，可将皮带机尾架拉至预定位置。（见附图4）
5. 操作顺序
（1）先操作控制阀，使活塞杆伸出。
（2）调节圆环链长度，用联接环把链子联好。
（3）再慢慢操作控制阀，让链子带上劲。
（4）把操作控制阀打到位，使两个千斤顶的活塞收回，带动皮带机尾架或转载机前移。
6. 安全措施：
由于转载机（皮带机尾架）拉移过程中，阻力比较大，为保证安全，须采取以下措施。
6.1 拉移时，地锚与转载机之间严禁有人工作或行走，专人操作液压阀把，并派专人
观察转载机的拉移情况，观察人员要在躲避硐室内。
附图3 拉转载机千斤顶
附图4 缩带千斤顶
1100
140
140
2000
6.2 在进液腔设高压安全阀，当拉移受阻力时，能自动停止拉移，确保在拉移过程中
不断链，不拉坏其他东西。安全阀动作压力调整为34Mpa，即340kgf/cm2。拉移时液压力超
过34Mpa，安全阀动作进行卸荷。此时最大拉力
Nmax=（72-52）×3.14×340=25.6tf
圆环链破断拉力：85tf
安全系数：85÷25.6=3.3
6.3 为防止在拉移过程中漂链，每隔50米在锚链上打一木点柱。木点柱上面戴帽下
面穿鞋，压住链子。点柱栓好防倒钩，挂在相邻工字钢棚梁上。
6.4 拉移皮带机尾架和拉移转载机必须分开进行。
7. 效果
相对传统的拉移方式而言，地锚具有以下突出优点：
(1)节约了稳固用的压柱和戗柱。若每棵单体价值按2000元计算，14棵单体可节省资金
28000元；同时，可节约缩皮带用的绞车、开关及电缆（折合资金约7万元），仅此两项，
每个工作面可节省资金近10万元，经济效益明显。
(2)减轻了职工的体力劳动。原先锚固站平均每2.5天稳固一次，每月需稳固10~15次，
每次要由五六个人反复支设单体。而地锚只需1个月安设一次，且敷设锚链简单方便，2个
人就能拉移，既省时又省力，社会效益突出。
(3)消除了危险源。地锚安设在底板上，不受顶板影响，也不会对顶板造成破坏，保证
了顶板的完整性，杜绝了巷道和犄角的冒顶事故，提高了职工的劳动积极性，安全效益巨大。
(4)撤掉了锚固站、缩带绞车及电缆，保证了运输顺槽的安全出口畅通，行人方便，并
且干净利索，巷道卫生面貌为之一新，给质量标准化创建奠定了基础。
通过在2367工作面试验，地锚拉移转载机（皮带机尾）取得了良好效果，后来相继
在373、23310、2361等工作面推广应用，节约资金达50万元，并极大地促进了安全生产。
（作者简介：方拥军，助理工程师，1990年毕业于北京煤炭工业学校，在枣矿集团柴里
煤矿多年从事技术管理工作，熟悉炮采、高档、综放等采煤工艺，具有一定现场工作经验。）
