封装热效应及粘结层对微芯片应力和应变的影响
电子封装材料的力学行为分析
电子封装材料的力学行为分析电子封装材料在电子设备中起着至关重要的作用。
它们不仅用于保护电子器件免受外界环境的影响，还能提供结构强度和导热性能。
为了确保电子器件的可靠性和长寿命，对电子封装材料的力学行为进行分析是必不可少的。
1. 电子封装材料的应力分析在电子器件中，电子封装材料承受各种载荷，如热应力、机械应力和电热应力等。
这些应力会对材料的性能和可靠性产生重要影响。
因此，分析电子封装材料的应力分布和应力传递是非常关键的。
2. 电子封装材料的应变分析电子封装材料在使用过程中会受到应变的影响。
应变分析可以帮助我们了解材料在外力作用下的变形情况，并对其可靠性进行评估。
此外，还可以通过应变分析来优化设计和制造工艺，提高电子器件的性能。
3. 电子封装材料的疲劳行为分析电子器件的长期使用过程中，电子封装材料会遭受重复加载，导致疲劳损伤。
疲劳行为分析可以帮助我们预测材料的寿命，并采取相应的措施延长其使用寿命。
这对于提高电子器件的可靠性至关重要。
4. 电子封装材料的断裂行为分析电子封装材料的断裂行为分析可以帮助我们了解材料的破坏机制，并评估其强度和韧性。
通过预测和控制断裂行为，可以提高电子封装材料的可靠性和耐久性。
5. 电子封装材料的热行为分析在电子设备中，电子封装材料还需要具备良好的导热性能，以确保器件正常工作。
热行为分析可以帮助我们了解材料在高温环境下的性能表现，并指导材料的选择和设计。
6. 电子封装材料的界面行为分析电子封装材料存在着与其他部件的界面接触，这对材料的性能和可靠性产生重要影响。
界面行为分析可以帮助我们了解材料在界面上的行为，并优化材料的界面设计，提高电子器件的性能和可靠性。
总结：电子封装材料的力学行为分析对于确保电子器件的可靠性和长寿命至关重要。
通过应力、应变、疲劳、断裂、热和界面行为的分析，可以更好地了解材料的性能和行为，并指导材料的选择、设计和制造。
只有通过深入的力学行为分析，我们才能不断提高电子封装材料的性能和可靠性，为电子设备的发展做出贡献。
考虑热效应的先进封装电路布局方案
考虑热效应的先进封装电路布局方案一、先进封装技术概述随着电子设备性能的不断提升，对于集成电路的封装技术也提出了更高的要求。
先进封装技术，作为集成电路制造过程中的关键环节，不仅关系到芯片的性能和可靠性，还直接影响到电子产品的体积、重量和成本。
在这些封装技术中，考虑热效应的先进封装电路布局方案尤为重要，因为它直接关联到芯片的热管理和散热效率。
1.1 先进封装技术的发展先进封装技术的发展经历了从传统的引线键合技术到倒装芯片技术，再到三维堆叠技术等多个阶段。
随着电子设备对性能和集成度的不断追求，封装技术也在不断地创新和进步。
这些技术的发展，使得芯片能够在更小的体积内实现更高的性能，同时也带来了更大的热管理挑战。
1.2 热效应在封装中的影响热效应是影响集成电路性能和可靠性的重要因素之一。
在高功率和高性能的电子设备中，芯片在工作过程中会产生大量的热量。
如果这些热量不能及时有效地散发，将会导致芯片温度升高，从而影响其性能，甚至可能造成芯片的损坏。
因此，在设计先进封装电路布局方案时，必须充分考虑热效应的影响。
二、考虑热效应的封装电路布局设计在设计考虑热效应的先进封装电路布局方案时，需要从多个方面进行综合考虑，包括热传导路径的设计、热界面材料的选择、散热结构的优化等。
2.1 热传导路径的设计热传导路径是热量从芯片内部传递到外部环境的通道。
在设计封装电路布局时，需要合理规划热传导路径，以确保热量能够高效地传递。
这通常涉及到芯片内部的热分布、封装材料的热导率、以及封装结构的设计等多个方面。
2.2 热界面材料的选择热界面材料（TIM）是用于填充芯片与散热片或封装基板之间的微小空隙，以提高热传导效率的材料。
选择合适的热界面材料对于提高封装的热管理性能至关重要。
热界面材料需要具备良好的热导率、较低的热阻、以及良好的机械性能和化学稳定性。
2.3 散热结构的优化散热结构是封装电路中用于散发热量的部分，包括散热片、散热通道、风扇等。
微纳器件中的热效应及其优化
微纳器件中的热效应及其优化微纳器件是当今科技领域的一个热门话题，它具有小型化、高精度、高灵敏度等突出优势，在信息、能源、生物医学等众多领域有广泛应用。
然而，微纳器件过小的尺寸和复杂的结构也为其应用带来了一些热效应方面的问题，比如热漂移、热膨胀等。
为了减小热效应对微纳器件的影响，加强微纳器件的热稳定性和热性能的优化研究至关重要。
1. 微纳器件中的热效应及其危害微纳器件具有非常小的尺寸，热传导效率低，表面积大的异质结构和材料能量被局域。
这些使得微纳器件中热效应十分显著，热效应驱动的漂移和膨胀等现象很容易发生，从而会严重影响微纳器件的性能和稳定性。
例如，在微电子学中，热漂移是一种造成器件偏差的主要因素。
设备的偏差来源于金属线的电阻变化，这主要是由器件中的温度变化导致的。
而在火花放电微机电系统中，热膨胀会导致部件之间的间隙变动，从而降低了微纳器件的精度和稳定性。
在生物医学领域，微纳流控芯片可以用于生物分析，但它们是在有机和无机材料之间设计的，因此有的问题有时涉及到激光刻蚀引起的几何缺陷和温度的变化，这可能会导致材料的结构和韧性发生变化，并影响器件的性能。
所以解决微纳器件中热效应的问题非常重要。
2. 微纳器件中热效应优化策略2.1. 材料和几何参数优化为了减小热效应的影响，可以从材料和几何参数优化两个方面下手。
首先，应当选择高导热率、低热膨胀系数、热传导效率高的材料，例如氮化硅、氮化铝和石墨烯等。
其次，应根据器件的结构、功能和应用特点，优化器件的几何参数。
例如，对于微纳结构，在制备过程中可以采用蒸镀或离子刻蚀等技术来制备高质量的、具有微纳米级别几何参数的微纳结构。
在优化微纳结构的几何参数时，应考虑控制结构的半径和膜厚，探索微纳结构的瀑布状阶梯和多孔结构等方案。
同时，可以使用纳米增材制造技术来实现高精度的结构控制；还可以采用表面微纳加工技术来构建有序微纳结构阵列。
2.2. 热补偿技术热补偿技术可以通过设计适当的微反馈电路来实现。
微电子器件的热管理挑战是什么？
微电子器件的热管理挑战是什么？在当今科技飞速发展的时代，微电子器件已经成为我们日常生活和各个领域中不可或缺的组成部分。
从智能手机、电脑到汽车电子、医疗设备，微电子器件的应用无处不在。
然而，随着微电子器件的性能不断提升，集成度越来越高，其产生的热量也急剧增加，热管理问题逐渐成为制约微电子器件发展和应用的关键因素之一。
微电子器件在工作过程中，电流通过晶体管等元件会产生热量。
这些热量如果不能及时有效地散发出去，就会导致器件温度升高。
而过高的温度会对微电子器件的性能、可靠性和寿命产生严重的影响。
首先，温度升高会导致微电子器件的性能下降。
以集成电路为例，当温度升高时，电子的迁移率会降低，从而使得电路的传输速度变慢，信号延迟增加，这可能会导致系统的运行速度变慢，甚至出现错误。
此外，温度升高还会导致器件的电阻增大，功耗增加，进一步加剧了热量的产生，形成恶性循环。
其次，高温会严重影响微电子器件的可靠性。
热应力会导致材料的膨胀和收缩，从而引发封装材料和芯片之间的界面分层、焊点开裂等问题。
长期处于高温环境下，还会加速材料的老化和变质，使器件的性能逐渐衰退，缩短其使用寿命。
再者，对于一些高性能的微电子器件，如微处理器和图形处理器，由于其功率密度极高，热管理问题更加突出。
如果不能有效地控制温度，这些器件可能会因为过热而出现故障，甚至烧毁。
那么，微电子器件的热管理面临哪些具体的挑战呢？一是散热空间的限制。
随着微电子器件的小型化和集成化，其内部的空间越来越紧凑，留给散热系统的空间非常有限。
传统的风冷散热方式在面对高功率密度的微电子器件时，往往难以满足散热需求。
二是热流密度的不断增加。
随着芯片集成度的提高，单位面积上的功率越来越大，热流密度也随之大幅增加。
这意味着需要更高效的散热技术来应对如此集中的热量。
三是材料的热性能限制。
微电子器件中使用的材料，如硅、封装材料等，其热导率有限。
如何选择和优化材料，以提高热传导性能，是一个重要的研究方向。
芯片热应力问题回答
芯片热应力
芯片热应力是指由于温度变化而使硅晶体中产生的力。
随着芯片微型
化和高性能化的趋势，芯片热应力的问题也越来越突出。
在集成电路
工艺中，芯片温度的变化可能会导致芯片结构的变形和破坏，对芯片
性能和可靠性产生不良影响。
芯片热应力的产生是由于材料的线膨胀系数不同，所带来的内部应力
产生的。
在芯片制造过程中，还存在着各种形式的热应力，如热膨胀
应力、焊接应力、退火应力等。
这些应力会对芯片的性能和可靠性产
生负面的影响。
针对热应力问题，现在有很多解决方法。
其中，采用多晶硅填充和应
力控制技术，是当前最常用的方法之一。
多晶硅填充能够降低结构的
薄度，减小扭曲和拉伸应力，并能够在一定程度上提高晶体管的性能。
应力控制技术，可以降低导线和介质材料的多层应力，在保证芯片可
靠性的同时提高集成电路的性能。
除了上述方法，还有许多技术可以有效降低芯片热应力。
例如，优化
芯片布局、半导体材料结构设计优化、加强散热等。
在芯片制造过程中，如果能够全面地考虑这些问题，并采取相应的措施，就能够在保
证芯片性能与可靠性的前提下，克服芯片热应力所带来的负面影响。
总之，芯片热应力是一个非常重要的问题，需要在芯片制造过程中得到充分的重视。
只有充分掌握芯片热应力的特点，采取正确有效的解决方法，才能够保证芯片的高性能和可靠性。
封装应力引起的器件特性变动

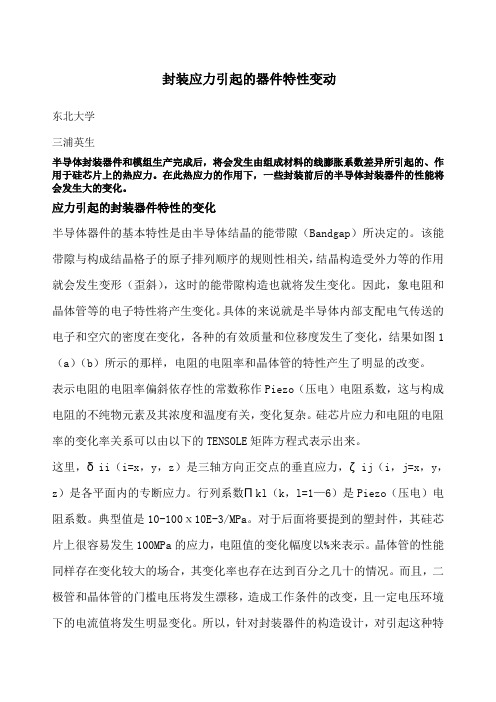

封装应力引起的器件特性变动东北大学三浦英生半导体封装器件和模组生产完成后，将会发生由组成材料的线膨胀系数差异所引起的、作用于硅芯片上的热应力。
在此热应力的作用下，一些封装前后的半导体封装器件的性能将会发生大的变化。
应力引起的封装器件特性的变化半导体器件的基本特性是由半导体结晶的能带隙（Bandgap）所决定的。
该能带隙与构成结晶格子的原子排列顺序的规则性相关，结晶构造受外力等的作用就会发生变形（歪斜），这时的能带隙构造也就将发生变化。
因此，象电阻和晶体管等的电子特性将产生变化。
具体的来说就是半导体内部支配电气传送的电子和空穴的密度在变化，各种的有效质量和位移度发生了变化，结果如图1（a）（b）所示的那样，电阻的电阻率和晶体管的特性产生了明显的改变。
表示电阻的电阻率偏斜依存性的常数称作Piezo（压电）电阻系数，这与构成电阻的不纯物元素及其浓度和温度有关，变化复杂。
硅芯片应力和电阻的电阻率的变化率关系可以由以下的TENSOLE矩阵方程式表示出来。
这里，δii（i=x，y，z）是三轴方向正交点的垂直应力，ζij（i，j=x，y，z）是各平面内的专断应力。
行列系数Πkl（k，l=1—6）是Piezo（压电）电阻系数。
典型值是10-100ⅹ10E-3/MPa。
对于后面将要提到的塑封件，其硅芯片上很容易发生100MPa的应力，电阻值的变化幅度以%来表示。
晶体管的性能同样存在变化较大的场合，其变化率也存在达到百分之几十的情况。
而且，二极管和晶体管的门槛电压将发生漂移，造成工作条件的改变，且一定电压环境下的电流值将发生明显变化。
所以，针对封装器件的构造设计，对引起这种特性变动的材料和结构设计的考量是非常重要的。
另一方面，如果能积极地善用这种半导体器件特性的偏离相关性的话，即偏硅技术，利用硅芯片的拉偏效果，超越以往的理论界限，实现晶体管的高速功能。
发生在硅芯片上的应力很多的电子封装器件和模组都采用树脂灌封结构形式，这些器件都将受到组装工程和使用环境温度变化的影响，如图2所示，构造内部受到了热应力的影响。
半导体封装 临界应力
半导体封装 临界应力
《半导体封装 临界应力》
半导体封装是将半导体芯片封装在外壳中以保护和连接芯片的过程。在半导体封装过程中，临
界应力是一个非常重要的概念。临界应力是指在半导体封装过程中，当外界施加的力超过了材
料所能承受的极限，材料就会发生破裂或变形。因此，了解临界应力对于确保半导体封装的质
量和稳定性非常重要。
半导体封装的临界应力受到多种因素的影响。首先，材料的选择对于临界应力起着决定性的作
用。不同类型的材料具有不同的机械性能，因此在进行半导体封装时需要选择合适的材料以确
保其在外部力作用下不会发生破裂或变形。其次，封装过程中的温度和湿度也会对临界应力产
生影响。当温度或湿度变化时，材料的物理性能也会发生变化，因此需要在封装过程中对温度
和湿度进行严格控制。
为了降低临界应力对于半导体封装的影响，可以采取一些措施。首先，可以通过改变封装的设
计和结构来增强材料的抗应力能力，例如增加材料的厚度或使用更加柔软的材料。其次，可以
在封装过程中进行严格的质量控制，以确保外部力对于材料的影响最小化。
总之，临界应力是半导体封装过程中需要重点关注的一个问题。了解临界应力的影响因素和降
低临界应力的方法，对于确保半导体封装的质量和稳定性非常重要。只有在封装过程中充分考
虑临界应力，才能确保半导体产品的可靠性和持久性。
芯片自热效应
芯片自热效应芯片自热效应是指在芯片工作时产生的能量未完全转化为电信号输出，而是部分能量转化为热能，导致芯片温度升高的现象。
这种自热效应不仅会影响芯片的性能和寿命，还可能对整个电路系统产生负面影响。
芯片是现代电子产品中不可或缺的核心部件，其工作原理是通过电流在芯片内部流动来实现电信号的处理和传输。
然而，电流在芯片内部流动时会产生一定的电阻，而电阻产生的能量损耗会以热能的形式释放出来。
这就是芯片自热效应的本质。
芯片自热效应的主要原因是电阻产生的焦耳热。
在芯片中，电流通过导线、晶体管等器件时会遇到一定的电阻，而电阻产生的焦耳热正是导致芯片升温的主要原因。
此外，芯片的封装结构也会影响自热效应，封装材料的导热性能差会导致芯片温度升高更为显著。
芯片自热效应的存在对芯片的稳定性和可靠性产生了一定的影响。
首先，芯片温度的升高会导致器件内部的电子迁移率下降，从而影响芯片的工作速度和性能。
其次，芯片温度过高还会引起热应力，导致芯片的结构变形和器件的损坏，进而影响芯片的寿命和可靠性。
因此，对于一些高性能和高可靠性的应用场景，芯片的自热效应需要得到充分的考虑和解决。
为了减小芯片的自热效应，可以采取多种措施。
首先，优化芯片的电路设计，减小电阻的大小，从而降低焦耳热的产生。
其次，改善芯片的封装结构，采用导热性能好的封装材料，提高芯片的散热能力。
另外，还可以通过增加散热装置，如散热片、风扇等，加强芯片的散热效果。
此外，合理的工作环境和散热设计也是减小芯片自热效应的重要因素。
总的来说，芯片自热效应是芯片工作中不可避免的问题。
了解和解决芯片自热效应对于提高芯片的性能和可靠性至关重要。
随着电子产品的不断发展，芯片自热效应的问题也越来越重要。
只有通过合理的设计和优化，才能充分发挥芯片的潜力，满足不断增长的应用需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粘合芯片与粘结层和基板层的热膨胀系数不 匹配同样会产生应变和热机械应力从而影响 MEMS 机械性能和可靠性。 因为芯片很薄,可假设 粘合芯片中的温度分布是静态的和均匀的 , 作用 在正结构上的外力为零 , 可得到粘合芯片的热机 械控制方程如下:
其中, 2
(3) (4) (5)
×1000 μ m×290 μ m, 基板层尺寸为 1700 μ m× 1700 μ m×635 μ m, 粘结层尺寸为 1020 μ m× 1020 μm×20 μm。MEMS 芯片的有限元网格划分 模型如图 2(b)所示。
2 2 2 2 2 ,u､v 和 w 分别是 x､y 2 x y z
(a) 芯片的简化模型 (b) 芯片的有限元网格划分
和 z 方向上的偏移, v 是芯片的泊松比。 由 Lau[7]等可知,法向方向上的应力分布由材 料特性､温度和偏移量决定,如公式(6)~(8)所示:
x
u u u 1 (T T0 ) x y z
图2
MEMS 芯片的有限元模型
(6)
2.1
不同基板材料的有限元分析
u u u y 1 (T T0 ) y x z
(7)
u u u (8) (T T0 ) 1 z x z E E 其中 , v) (1 2v)
弹性模量, 是芯片的热膨胀系数。 从公式(6)~(8)可以看出影响热应力影响因数 主要包含材料本身的热性 ､ 温度相关性以及周边 相联的结构材料的特性。而材料的特性 α､E 和 v 通常随芯片､粘合层和基板的不同而不同,因此本 文将从基板和粘结层方面进行仿真分析。
对于微机电系统(MEMS)产品,由于其体积处 于微米甚至纳米量级 , 其封装成本将占到总成本 的 80%, 且 封 装 往 往 会 导 致 大 多 数 装 配 中 的 MEMS 器 件 的 损 坏 和 报 废 [1] 。 而 微 小 尺 寸 的 MEMS 器件本质上对于结构应力比较敏感, 因此, 封装和器件间异质材料耦合而形成的热失配效应 会对 MEMS 器件的性能和可靠性产生显著影响。 引起热失配主要原因是由于微系统中不同耦合材 料的热膨胀系数有较大的差异 , 以及系统由于散 热或者环境温度发生变化时而产生的。相对于 IC 来说,MEMS 器件和结构本身对应力非常敏感,在 整个加工及芯片工作过程中 , 探索内部应力和应 变形成的机理以及如何控制应力已经成为 MEMS 领域的一个重要研究方向[2~3]。 本文运用 COMSOL Multiphysics 软件分析由 封装引起的热失配对 MEMS 芯片的热应力所产 生的影响及其影响规律。重点研究不同衬板材料 和粘结层的厚度参数所引起的热失配对 MEMS 粘结芯片内部应力和应变的的影响,从而为 MEMS 器件的设计和封装提供参考依据。
xin ( x)
(1)
d 2 w1 ( x) M 1 ( x) 1 ( x) dx 2 E1I1
(2)
E1 /(1 v1 ) , E1 是 杨 氏 模 量 , v1 是 泊 松 其 中 E1
比, h1 是厚度, 1 是热膨胀系数, u1 是 x 向位移, du1 是中线位置的 x 向位移, w1 是 y 向位移,其中下标
作者简介:连兴峰(1988-),男,硕士研究生,研究方向:机械工程计算机应用技术｡ 苏继龙(1963-),男,教授,博士,研究方向:机械系统力学､新型材料细观力学｡
34
机电技术
2012 年 12 月
2u 2 v 2 w 1 2 2 u 0 x 2 xy xy 2 v 2u 2 w 1 2 2 v 0 y 2 xy yz 2 w 2u 2v 1 2 2 w 0 2 z xz yz
“1”代表的是芯片层。
1
MEMS 粘合芯片模型建立
图1
MEMS 粘合芯片结构简图
Timoshenko[4]最早给出了多层结构由于热失 配问题引起 芯片中心区 域应变的精 确解析 解 , Chen 模型[5]和 Suhir 模型[6]分别基于粘接层假设 和界面柔度假设分析了该结构边缘位置的应力分 布情况。 本文根据 Chen 模型建立芯片层的应变分 析模型。
第6期
机电技术
33
封装热效应及粘结层对微芯片应力和应变的影响*
连兴峰 苏继龙
(福建农林大学机电工程学院,福建 福州 350002) 摘 要:针对不同的基板和粘结层,运用 COMSOL Multiphysics 软件分析了由封装引起的热失配对 MEMS 芯片的内
部应力和应变的影响及其影响规律。分析不同基板对 SiC 芯片的应力和应变的影响,通过有限元计算分析得知,当基板的 热膨胀系数跟芯片的热膨胀系数越接近,封装对芯片导致的应力､应变和位移的影响越小。研究表明:粘结层的厚度对 SiC 芯片的应力等参数同样存在一定的影响,当粘结层的厚度增加时能够降低 SiC 芯片由封装引起的热应力,同时也会降低 SiC 芯片的第一主应变。 基板厚度增加会增加 SiC 芯片由封装引起的热应力,温度场由高到低会增加 SiC 芯片由封装引起 的热应力。 关键词:芯片;封装效应;应力;微机电系统 中图分类号: TH703.8 文献标识码:A 文章编号:1672-4801(2012)06-033-04
整个模型分为从上至下依次为芯片层 ､ 粘结 层和基板层三层夹芯结构。在图 1 的坐标系中,按 平面应变情况用经典梁理论对芯片层和基板层建 模,用弹性理论对粘接层建模,最终可得到的芯片 层的应变如公式(1)所示:
du ( xin) du1 d 2 w1 h1 dx dx dx 2 2 以及芯片的曲率分布如公式(2)所示:
