复测分坑

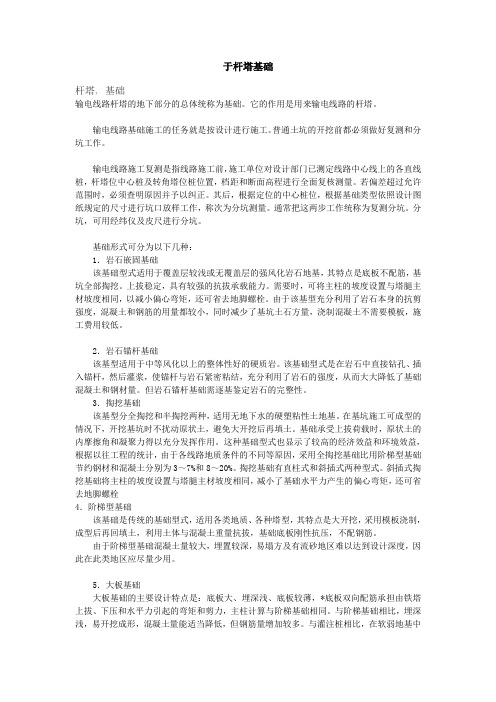

关于杆塔基础
于杆塔基础杆塔, 基础输电线路杆塔的地下部分的总体统称为基础。
它的作用是用来输电线路的杆塔。
输电线路基础施工的任务就是按设计进行施工。
普通土坑的开挖前都必须做好复测和分坑工作。
输电线路施工复测是指线路施工前，施工单位对设计部门已测定线路中心线上的各直线桩，杆塔位中心桩及转角塔位桩位置，档距和断面高程进行全面复核测量。
若偏差超过允许范围时，必须查明原因并予以纠正。
其后，根据定位的中心桩位，根据基础类型依照设计图纸规定的尺寸进行坑口放样工作，称次为分坑测量。
通常把这两步工作统称为复测分坑。
分坑，可用经纬仪及皮尺进行分坑。
基础形式可分为以下几种：1．岩石嵌固基础该基础型式适用于覆盖层较浅或无覆盖层的强风化岩石地基，其特点是底板不配筋，基坑全部掏挖。
上拔稳定，具有较强的抗拔承载能力。
需要时，可将主柱的坡度设置与塔腿主材坡度相同，以减小偏心弯矩，还可省去地脚螺栓。
由于该基型充分利用了岩石本身的抗剪强度，混凝土和钢筋的用量都较小，同时减少了基坑土石方量，浇制混凝土不需要模板，施工费用较低。
2．岩石锚杆基础该基型适用于中等风化以上的整体性好的硬质岩。
该基础型式是在岩石中直接钻孔、插入锚杆，然后灌浆，使锚杆与岩石紧密粘结，充分利用了岩石的强度，从而大大降低了基础混凝土和钢材量。
但岩石锚杆基础需逐基鉴定岩石的完整性。
3．掏挖基础该基型分全掏挖和半掏挖两种，适用无地下水的硬塑粘性土地基。
在基坑施工可成型的情况下，开挖基坑时不扰动原状土，避免大开挖后再填土。
基础承受上拔荷载时，原状土的内摩擦角和凝聚力得以充分发挥作用。
这种基础型式也显示了较高的经济效益和环境效益，根据以往工程的统计，由于各线路地质条件的不同等原因，采用全掏挖基础比用阶梯型基础节约钢材和混凝土分别为3～7%和8～20%。
掏挖基础有直柱式和斜插式两种型式。
斜插式掏挖基础将主柱的坡度设置与塔腿主材坡度相同，减小了基础水平力产生的偏心弯矩，还可省去地脚螺栓4．阶梯型基础该基础是传统的基础型式，适用各类地质、各种塔型，其特点是大开挖，采用模板浇制，成型后再回填土，利用土体与混凝土重量抗拔，基础底板刚性抗压，不配钢筋。
最新输电线路试题5简答题
最新输电线路试题5简答题简答题(输电线路)1、什么是输电线路工程的复测和分坑？答：复测是指线路施工前，施工部门对设计部门已测定线路中心线上的各直线桩进行全面的复核测量。
分坑是根据定位的中心方位，根据基础类型，依照设计图纸规定的尺寸，进行坑口放样工作。
2、张力架线的主要机械、工器具有哪些？答：张力架线的主要机械、工器具有：（1）张力机及线轴架，张力机包括大张力机和小张力机。
（2）牵引机及钢绳卷车，牵引机包括大牵引机和小牵引机。
（3）导引绳和牵引绳。
（4）放线滑车。
（5）连接器。
（6）牵引板。
（7）抗弯连接器。
3、浅桩基础使用条件及打桩地方法？答：浅桩基础适用于地质条件较差的流沙，沼泽，泥水地带的塔位。
打桩方法；采用落槌式或者单动气锤打桩4、深桩基础适用条件及打桩方法？答：深桩基础适用于跨越河流，建立在河滩或者河床内。
打桩方法：深桩灌注桩基础一般采用钻孔灌注方法。
5、什么是基础操平找正？答：“操平”是使基础的施工面平整且标高符合设计要求；“找平”是使基础的前后，左右的位置置于设计要求的位置上。
6、电杆组立的工作内容有哪些？答：电杆的组立主要包括排杆，杆段连接，地面组装，整体起立等工作7、什么是排杆？排杆的顺序应如何进行？答：将电杆按照设计要求沿全线排列在地面上的工作叫做排杆顺序：先排下段，再排中段，最后排上段。
8、抱杆按材料可以分为哪几种？答：铝合金格构形抱杆，角钢格构形抱杆，薄壁钢管抱杆，木抱杆9、我国已运行的送电线路电压等级都有哪些？其中标准电压等级有哪些？答：我国已运行的送电线路电压等级有：66kv、110kv、154kv、220kv、330kv、500kv、750kv。
其中属于国家标准电压等级的有：110kv、220kv、330kv、500kv、750kv。
10、常用的裸导线有哪几种？答：（1）裸铝导线（LG）（2）钢芯铝绞线（LGJ，LGJQ，LGJJ）（3）铝合金绞线（HLJ）（4）裸铜导线（TJ）（5）钢绞线（GJ）11、防震锤是如何防震的？答：常用的防震锤，是由一段钢绞线的两端各装一个重锤，中间装有专为挂与电线（导线、避雷线）上的夹板组成。
浅谈输电线路分坑技术
DOI：10.15913/ki.kjycx.2024.08.019浅谈输电线路分坑技术马啸宇，卓玉洁，缪雅云（四川水利职业技术学院，四川成都610000）摘要：线路复测分坑作为架空输电线路基础施工的起始工序，其质量直接影响到后续工程的质量与进展。
复测分坑技术目前比较成熟，对实际的施工工序进行梳理，并按照施工的前、中、后顺序对整个施工过程进行总结，重点介绍了常用分坑方法以及各种方法的优缺点。
关键词：架空输电线路；复测；分坑；基础开挖中图分类号：TM753 文献标志码：A 文章编号：2095-6835（2024）08-0073-04架空输电线路的复测是指线路基础施工前对整条线路进行全面的复核测量，目的是核实该工程设计图纸有无错误（内容包括设计部门已测定的线路中心线上的各直线桩、杆塔位中心桩及转角塔位桩位置、档距和断面高程等）、设计与现场是否相符，若偏差超过允许范围，应查明原因，并予以纠正。
然后，对于校核过的杆塔位桩，根据基础类型进行基础坑位测定及坑口放样工作。
复测可为施工图会审提供依据，也可为基础分坑提供准确的依据。
基础分坑是指按照设计的杆塔基础平面布置图纸，准确测量出各个杆塔的基础坑位置，并设置在指定的杆塔位置上，在相应的质量控制点做好标记，作为基础开挖的参考依据。
通常分坑包括数据计算和坑位测量2个部分。
1 分坑技术现状在实际的施工过程中，从设计测定的钉桩到施工，往往相隔了一段较长的时间。
在该段时间里，难免由于人为或者非人为的原因发生杆塔桩位偏移或杆塔桩丢失等情况，对此，在施工前，必须对线路直线和转角杆塔位桩进行复测校核。
一条线路上的杆塔种类繁多，分坑的方法视基础的不同类别而定，如拉线分坑（V形拉线、交叉形拉线、八字形拉线）、铁塔基础分坑（正方形断面对角线法、井字形分法、外心控制分坑法、内心控制分坑法、正方形高低腿分坑、矩形高低腿分坑法、斜桩基础分坑、无转角位移的转角塔分坑、有转角位移的转角塔分坑等）。
110kV线路工程施工方案
110kV线路工程施工方案1.1 本工程施工工序的划分⑴复测分坑；⑵土石方开挖；⑶基础浇制（安装）；⑷杆塔组立；⑸导线、避雷线展放；⑹导线、避雷线连接；⑺紧线；⑻附件安装；⑼接地敷设。
1.2 施工工序的施工方法1.2.1 复测分坑通过经纬仪和测尺，利用正倒镜法、三角高程测量法、视距测量法对设计部门提供的杆塔明细表、断面图等设计资料进行现场复测，测量有关数据，并对现场丢桩的进行补测定位。
然后根据设计基础尺寸在现场进行分坑。
分坑测量前必须复核设计勘测时钉立的杆：塔位中心桩的位置，当有下列情况之一时，应查明原因予以纠正：一、横线路方向偏差大于50mm；二、当采用经纬仪视距法复测距离时，顺线路方向两相邻塔位中心桩间的距离与设计值的偏差大于设计档距的1％；三、转角桩的角度值，用方向法复测时对设计值的偏差大于1′30″。
施工测量时应对下列几处地形标高进行重点复核：一、地形变化较大，导线对地距离有可能不够的地形凸起的标高；二、杆塔位间被跨越物的标高；三、相邻杆塔位的相对标高。
复核值与设计值比，偏差不应超过0.5m，超过时应由设计单位查明原因予以纠正。
设计交桩后个别丢失的杆塔位中心桩，应按设计数据予以补钉，其测量精度应符合现行有关架空送电线测量技术规定的规定。
1.2.2 土石方开挖本工程土石方开挖的施工采用以下方法：⑴对于一般土方以人工开挖为主进行施工。
石方以凿岩机和手工打孔相结合。
⑵对于泥水坑或流沙坑开挖，采用抽水机排水，挡土板对坑壁四周支撑加固的措施进行。
⑶对于土方量较大的基坑(如大跨越铁塔基坑)，可以采用机械开挖的方法，一般用土机或铲土机开挖，速度快、节省人力、降低劳动强度。
⑷对于山区地皮坚硬的岩石，可采用炸药爆破的方法开挖基坑。
即用人力或机械的方法将岩石打眼(一般称炮眼)，装入炸药爆破开挖。
炮眼的布置可根据被开挖基坑的大小，采取不同的方式。
以人力开挖为主。
风化石、岩石用的提凿岩机打洞，硝安炸药爆破，人工清理的方法完成。
输电线路杆塔基础形式及适用条件
输电线路工程杆塔基础输电线路基础施工的任务就是按设计进行施工。
普通土坑的开挖前都必须做好复测和分坑工作。
输电线路施工复测是指线路施工前，施工单位对设计部门已测定线路中心线上的各直线桩，杆塔位中心桩及转角塔位桩位置，档距和断面高程进行全面复核测量。
若偏差超过允许范围时，必须查明原因并予以纠正。
其后，根据定位的中心桩位，根据基础类型依照设计图纸规定的尺寸进行坑口放样工作，称次为分坑测量。
通常把这两步工作统称为复测分坑。
分坑，可用经纬仪及皮尺进行分坑。
基础形式可分为以下几种：1．岩石嵌固基础该基础型式适用于覆盖层较浅或无覆盖层的强风化岩石地基，其特点是底板不配筋，基坑全部掏挖。
上拔稳定，具有较强的抗拔承载能力。
需要时，可将主柱的坡度设置与塔腿主材坡度相同，以减小偏心弯矩，还可省去地脚螺栓。
由于该基型充分利用了岩石本身的抗剪强度，混凝土和钢筋的用量都较小，同时减少了基坑土石方量，浇制混凝土不需要模板，施工费用较低。
2．岩石锚杆基础该基型适用于中等风化以上的整体性好的硬质岩。
该基础型式是在岩石中直接钻孔、插入锚杆，然后灌浆，使锚杆与岩石紧密粘结，充分利用了岩石的强度，从而大大降低了基础混凝土和钢材量。
但岩石锚杆基础需逐基鉴定岩石的完整性。
3．掏挖基础该基型分全掏挖和半掏挖两种，适用无地下水的硬塑粘性土地基。
在基坑施工可成型的情况下，开挖基坑时不扰动原状土，避免大开挖后再填土。
基础承受上拔荷载时，原状土的内摩擦角和凝聚力得以充分发挥作用。
这种基础型式也显示了较高的经济效益和环境效益，根据以往工程的统计，由于各线路地质条件的不同等原因，采用全掏挖基础比用阶梯型基础节约钢材和混凝土分别为3～7%和8～20%。
掏挖基础有直柱式和斜插式两种型式。
斜插式掏挖基础将主柱的坡度设置与塔腿主材坡度相同，减小了基础水平力产生的偏心弯矩，还可省去地脚螺栓4．阶梯型基础该基础是传统的基础型式，适用各类地质、各种塔型，其特点是大开挖，采用模板浇制，成型后再回填土，利用土体与混凝土重量抗拔，基础底板刚性抗压，不配钢筋。
架空输电线路施工的工艺流程
架空输电线路施工的工艺流程输电线路施工可分为准备工作、施工安装和启动验收三大部分。
工艺流程可分为现场调查、备料加工、复测分坑、基础施工、材料运输、杆塔组立、导线及避雷线架设、接地装置、线路防盗、分项工程检查、竣工验收和资料移交等12个环节. 一、准备工作准备工作包括现场调查、备料加工、复测分坑3个环节。
1。
现场调查工程公司(处）在接受输电线路施工任务后，应了解有架空输电线路 施 工 的 工 艺 流 程关设计的图纸及工程概算，并进行现场调查。
现场调查内容包括:沿线自然状况、地形、地貌、地物、自然村的分布，居民风俗习惯及劳动力情况；沿线运输道路及通过的桥梁结构、交叉跨越结构；材料集散转运的地点及仓库;生活医疗设施及地方病情况;指挥中心及施工驻地的选择等.填写表格，编写调查报告。
根据现场调查内情况、施工力量及工程实际状况,公司（处）应确定施工方案，编制工程施工组织设计和施工预算，制定工程主要经济技术指标，提出施工综合进度的安排,制定劳动力供应计划,提出并落实材料及加工订货计划。
2。
备料加工现在施工单位都以效益为中心，人工费用所占比例也较大，如果工器具、材料跟不上而造成窝工,其损失十分大.虽然现在基本上不是买方市场，但各厂的产品质量、价格、工期、技术水平、售后服务有一定差距，要经过仔细比较，货比三家。
需要加工的部件,也要及早落实材料，整理好图纸，落实好加工单位。
制定好物资供应计划，按各施工阶段及时将材料加工统一平衡分配到施工队，应规定出物资、材料和加工供应时间表。
3.复测分坑输电线路的设计工作，由设计单位承担,设计中的现场选线定位工作，通常邀请施工单位及运行单位共同参加,以便对线路走向等重要问题共同研究，选择合理的线路方案.施工人员从施工角度提出具体意见。
（1）、交接桩。
设计单位在线路设计完毕交付施工时，除交给设计图纸外，还应将选定的线路桩位及走向，向施工单位人员逐桩交代清楚。
施工人员在“交接桩”工作中应认真负责，详细了解桩位情况。
线路单杆塔基础分坑的新方法
线路单杆塔基础分坑的新方法摘要：:送电线路的分坑测量工作，是复测分坑工作的一项重要内容，分坑测量不仅要准确无误的做好坑口放样工作，而且要充分考虑到分坑放样后的开挖、下盘、浇筑等工作的质量控制和检查，本文对通常的施工方法对单杆塔基础在分坑过程中存在的问题作了分析，并根据存在问题的原因进行了改进，改进后的方法经实践证明不仅操作简单、使用方便而且为以后的基础开挖和浇筑等工作的检查和控制奠定了基础，充分体现出上道工序为下道工序服务的思想理念。
关键词：单杆塔基础分坑控制检查new method to pit allocation of electric line single tower baseli yan, liu zhiwen peng gang(luoyang power supply company, luoyang 471000,henan china) abstract:pit allocation measurement of power transmission line is a important content for resurvey measurement and pits allocation. resurvey measurement and pits allocation do not only require accurate pit laying off, but also need to consider quality control and inspection of the digging, footwall, concreting after pit allocation laying off. this article analyzed the problems of pit allocating single towerunder normal construction method, and enhanced the method according to causes of existing problems. enhanced method is not only simple and convenient, but also lays a strong foundation for quality control and inspection of basic digging and concreting which express the idea that first working procedure serves the next working procedure.key word:single tower base, pit allocation, control, inspection0引言单杆塔基础通常有钢筋混凝土电杆基础和铁塔基础，单杆塔基础分坑，按通常的施工方法操作比较繁琐，开挖后中心桩和一些辅助桩无法保存，给以后的基坑开挖等工作的检查和控制造成了困难。
高压输电工程中不通视情况下复测方法研究
２ １ 三 角形 、 ． 矩形测 量 法原理
先将仪器立于 Ｂ点 ， 观看后视点 Ａ 将 Ａ ， Ｂ连线 后角度归零。再令仪器转 过一个 角度 ｄ 避开枣树 ， 林 ， 出辅 助 桩 Ｃ， 钉 测得 点 Ｂ 至 点 Ｃ 的距 离 Ｌ 然 ， 后架设仪器于 Ｃ点 ， Ｂ 以 ｃ为线路后视方向归零 ， 转 过一 个角度 ｐ 此 时利 用正 弦定 理 可得 Ｌ。＝（ｉ ， ｓ ｎ ｓ Ｌｃ 而 ＝ ｌＯ 一 —ｐ 依 此距离就可将 ｉ ）・ ， ｎ ８。 ， 线路重新归于原直线方 向上 ， 并且要 和 Ｅ点桩位进 行校对 ， 观察是否 出现 大于设计 要求的横 向偏差。 同样 ， 利用正弦定理还可求得 Ｌ （ｉＢ ｓ 。 ＝ ｓ ／ｉ ）・ ｎ ｎ ＬＢ， 即可得 Ｄ点的里程 ＝ Ｂ点的里程 ＋ Ｌ。 即 ｃ Ａ Ｂ， 可对 Ｎ ６中心进行定位。 ６ 当然 ， 在实际操作 中可 以选择直角三角形 、 矩形 工 之 前 ， 据 设 计交 桩 桩 根
其 中 ａｂ 、 分别为直角三角形的两直角边 ， Ｂ Ａ、 分别为它们所对应 的 ２个角。 ２ 矩形原 理测 量法 ）
即运用矩 形原 理 ， 顺线 路方 向归零后 ， 再横 向旋
位点 ， 对全线路杆塔复测 ， 核对设计所交桩位方向和 塔位间的档距是否准确。规程要求 ： 于直线塔 以 对 相邻直线桩为基准 ， 其横 线路方 向偏差不 大于 ５ ０ ｍ 顺线路方向相邻杆塔 中心桩距离与设计值 的偏 ｍ，
２ ８
天津 电力技术
２０ 年第 ４ ０８ 期
高压输 电工 程中不通视情况下复测 方法研究
天津 三源 电力建 设发展 有 限公 司 （ 津 天
【 要】 在高压输电线路工程 中， 摘 复测分坑是施工的第
电力线路复测分坑的新方法
供 用 电
６７
电力线路复测分坑 的新方法
李 岩 ，张 建 周 ，刘 治 稳 （洛 阳供 电公 司 ，河 南 洛 阳 ４７１００９）
摘 要 ：介 绍 了一 套 电力 线 路 复 测 分 坑 施 工 新 方 法 。针 对 原 有 一般 地 形 和 山 区 电 力 线 路 复 测 分 坑 方 法 存 在 的 问题 ，提 出 并 具 体 介 绍 了复 测 分 坑 的具 体 方 法 ，分 析 了 新 方 法 在 实 际 施 工 中 的 操 作 步 骤 及 其 要 点 。该 方 法 已 在 洛 阳供 电公 司进 行 推 广 。 关 键 词 ：送 电 线 路 ；经 纬 仪 ；复 测 分 坑 中 图分 类号 ：ＴＭ７５２ 文 献 标 识 码 ：Ｂ 文 章 编 号 ：１００６—６３５７（２００９）０６～ ４
ｌ 电 力 线 路 一 般 地 形 现 有 复 测 分 坑 方 法 存 在 的 问题
电力线 路一 般地 形 的复测 分坑 因通 视条件 相 对 较好 ，杆位 所处 位置 相对 较平 整 ，在复测 分坑 过 程 中应 速度 快 ，误 差 小 。但 因通 常 复测 分 坑 方 法
存在 着局 限性 和 不 足 而 出现 操 作 繁 琐 、工 作 效率 较低 、误差 较 大的 问题 。
在 多 年 进 行 复 测 分 坑 测 量 中 发 现 通 常 的 施 工 方 法 在 施 工 中 存 在 着 一 些 问 题 ，不 仅 速 度 慢 ，劳 动 强 度 大 、安 全 隐 患 多 、有 时 甚 至 无 法 进 行 。 本 文 对 一 般 地 形 和 山 区 复 杂 地 形 在 复 测 分 坑 中 存 在 的 困 难进 行 了分析 ，总 结 了一 套 电力 线 路 复 测 分坑 施 工 新 方 法 。实 践 证 明 新 方 法 具 有 操 作 简 单 、测 量 精 度 高 、工 作 效 率 高 、经 济 效 益 好 等 优 点 。
输电线路复测的内容和目的
输电线路施工测量的主要内容和测量目的是什么？
2013-07-17 7:37
满意回答
检举|2013-07-17 7:38
1、复测。
按照设计图纸对整条线路进行测量，目的是核实杆塔位置、档距，核实设计图纸有没有错误，与现场符不符合，同时为施工图会审提供依据。
有句话是这么说的，尽量把存在的所有问题消灭在复测阶段。
2、分坑。
根据中心桩和转角度数，在地面测量出杆塔坑和拉线坑的位置，在坑的4个角定桩。
目的是为挖坑的人指明位置。
广义来说，基础的操平找正也属于分坑的范畴。
3、观测弧垂。
在紧线工作中，使用经纬仪对导线弧垂进行观测。
目的是让弧垂大小达到要求。
4、测量杆塔的倾斜度。
目的就不用多说了，检查用。
