高低腿分坑作业指导书

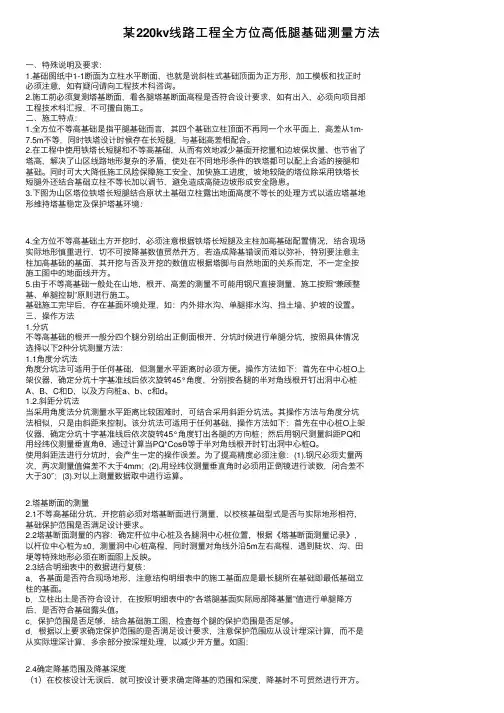

某220kv线路工程全方位高低腿基础测量方法
某220kv线路⼯程全⽅位⾼低腿基础测量⽅法⼀、特殊说明及要求：1.基础图纸中1-1断⾯为⽴柱⽔平断⾯，也就是说斜柱式基础顶⾯为正⽅形，加⼯模板和找正时必须注意，如有疑问请向⼯程技术科咨询。
2.施⼯前必须复测塔基断⾯，看各腿塔基断⾯⾼程是否符合设计要求，如有出⼊，必须向项⽬部⼯程技术科汇报，不可擅⾃施⼯。
⼆、施⼯特点：1.全⽅位不等⾼基础是指平腿基础⽽⾔，其四个基础⽴柱顶⾯不再同⼀个⽔平⾯上，⾼差从1m-7.5m不等，同时铁塔设计时候存在长短腿，与基础⾼差相配合。
2.在⼯程中使⽤铁塔长短腿和不等⾼基础，从⽽有效地减少基⾯开挖量和边坡保坎量、也节省了塔⾼，解决了⼭区线路地形复杂的⽭盾，使处在不同地形条件的铁塔都可以配上合适的接腿和基础。
同时可⼤⼤降低施⼯风险保障施⼯安全、加快施⼯进度，坡地较陡的塔位除采⽤铁塔长短腿外还结合基础⽴柱不等长加以调节，避免造成⾼陡边坡形成安全隐患。
3.下图为⼭区塔位铁塔长短腿结合原状⼟基础⽴柱露出地⾯⾼度不等长的处理⽅式以适应塔基地形维持塔基稳定及保护塔基环境：4.全⽅位不等⾼基础⼟⽅开挖时，必须注意根据铁塔长短腿及主柱加⾼基础配置情况，结合现场实际地形慎重进⾏，切不可按降基数值贸然开⽅，若造成降基错误⽽难以弥补，特别要注意主柱加⾼基础的基⾯，其开挖与否及开挖的数值应根据塔脚与⾃然地⾯的关系⽽定，不⼀定全按施⼯图中的地⾯线开⽅。
5.由于不等⾼基础⼀般处在⼭地，根开、⾼差的测量不可能⽤钢尺直接测量，施⼯按照“兼顾整基、单腿控制”原则进⾏施⼯。
基础施⼯完毕后，存在基⾯环境处理，如：内外排⽔沟、单腿排⽔沟、挡⼟墙、护坡的设置。
三、操作⽅法1.分坑不等⾼基础的根开⼀般分四个腿分别给出正侧⾯根开，分坑时候进⾏单腿分坑，按照具体情况选择以下2种分坑测量⽅法：1.1⾓度分坑法⾓度分坑法可适⽤于任何基础，但测量⽔平距离时必须⽅便。
操作⽅法如下：⾸先在中⼼桩O上架仪器，确定分坑⼗字基准线后依次旋转45°⾓度，分别按各腿的半对⾓线根开钉出洞中⼼桩A、B、C和D，以及⽅向桩a、b、c和d。
输电线路工程铁塔基础施工山区全方位高低腿分坑及找正方法
山区矩形（正方形）插入式高低腿基础找正问题由于我们的施工队员在山区进行矩形（正方形）插入式高低腿基础施工的经验比较少，为了保证插入式基础的几何尺寸符合优良标准。
我们和施工队的技术人员在项目部研究方法，确定出了主角钢顶端斜距+坡比的施工方法。
具体方法如下：1.把仪器安放在基础中心桩位置调好后，把各基坑的坑地进行操平。
2.根据主角钢顶端正侧面根开，算出该腿主角钢顶点与线路方向的夹角。
把仪器转到此方向。
3.根据主角钢顶端半对角线，计算出角钢顶端与仪器中心的距离。
（22HS＝ ），用钢尺调整此距离，用支撑架S角钢顶与仪中心角钢顶端半对角仪器高正侧方向上固定主角钢。
（见下图）矩形与正方形全方位高低腿基础找正示意图4.然后用锤球检查调整主角钢正侧面坡比。
5.当满足顶端斜距与正侧面坡比后，再检查一次高差。
6.重复上面的3.4.5步骤，大约三次就把主角钢找好了。
7.最后根据主角钢顶端半对角线对正侧两面的角度差来控制角钢的偏扭。
当第一基矩形（正方形）插入式高低腿基础找好后，我们向其他施工班组推广了此方法。
2.2降基面、分坑测设2.2.1在上述线路复测没有问题后方可进行降基面和分坑测设。
2.2.2对于转角塔和需降基面的塔位中心桩，应在施工测量时在可靠位置上钉立辅助桩并做好记录，画好辅助桩简图，标出桩的相对位置和精确距离，以确保中心桩准确恢复。
2.2.3施工基面的测量方法，是用经纬仪测高程方法，根据设计给定的降基面数值及附近地势，给出降基面的范围桩。
另外，横线路必须钉立辅助桩，移出塔位中心桩(或标记)，记录与中心桩的相对标高，以便检查衡量降基面的情况及降基面后恢复塔位中心桩。
◆用以上方法补钉的辅助桩必须牢固可靠，能保存到工程结束。
桩顶面用小钉标出精确位置和方向，将来以桩面上的小钉为准。
基础分坑所钉的位移桩和辅助桩2.2.4本工程的基面开方并非是指降低塔位中心桩所引起的，而是指由于清理每条腿基础施工作业面而发生的方量，本工程施工时，应尽量减少基面开方，以保护山区植被，防止水土流失，每条腿基础施工作业面下左图所示，岩石基础内边坡a值一般为1.0m,清理施工作业面时不能随意加大。
全方位高低腿施工措施
附4：基础高低腿施工方案高低腿基础施工方案“大唐浑源密马鬃梁风电场一期工程220kV接入系统工程”是为了提高供电可靠性，新建的220KV输电线路工程。
新建浑源220kV变电站~密马鬃梁220kV升压站单回架空送电线路，线路长度32公里。
大唐浑源密马鬃梁风电场一期工程220kV接入系统工程，我公司拟投本工程，工程起止点：新建浑源220kV变电站~密马鬃梁220kV升压站单回架空送电线路。
本线路使用铁塔：93基；导线型号：JL/G1A-300/40、JL/G1A-300/50钢芯铝绞线，地线型号：两根OPGW光缆。
标段中将涉及到全方位高低腿特殊基础的施工，为规范操作工艺，确保安全、优质、按期完成施工任务，特编制全方位高低腿基础施工措施如下：1、施工难点严格按设计要求，控制基础各腿基面小平台高差，控制和检查基础各腿立柱顶面高差及根开。
2、施工准备在收到线路断面图、杆位明细表等技术资料，线路复查完毕并确认无误后，即可进行基础的降基面、分坑等工作。
3、小平台开挖高低腿基础的场地平整原则上不允许采用全塔基大平台降基面方法，要根据设计提出的具体要求，按塔腿实际情况开挖小平台的方式。
3.1 在施工时，按设计要求四腿分别开挖小平台、保证不过多破坏植被。
3.2 小平台表面高程要保证：当基础底面挖到设计高程时，立柱外露高度要符合设计要求3.3 当基础顶面与中心桩高差较大时，在开挖小平台时要适当放缓基础内侧立土楞坡度，以免组塔时影响塔腿组装。
3.4开挖陡坡基础时，应将弃土运到塔基范围外堆放供回填用，不允许从基坑内直接向下坡弃土，以防止弃土冲毁下坡的自然地貌，危及基础。
3.5 对位于斜坡上的塔位在施工架线完毕后，应恢复植被以便保护塔基环境。
3.6 对陡坡：指大于15º的山坡。
4、测量与计算相配合，进行分坑找正和检查4.1 相对中心桩，高腿高差不超过1.5m，低腿不超过-3m（见图一）。
4.1.1 仪器支于中心桩，在45º分坑线上钉辅助桩C1、C2，并读出视距和高差（镜头竖直角90º）。
复测分坑
输电线路施工－ 复测分坑
标高：以基准高程系或假定高程系的测量起点O对该桩位 基面的绝对高，也称高程，均为正数。
高差：相对于某一基准面的标高之差。
施工基面：计算坑深，定位塔高的起始基准面。
施工基面值：杆位桩处地面至施工基面的垂直距离。 坑深：坑底平面与施工基面的垂直高度。 拉盘埋深：拉线盘中心上平面与施工基面的垂直高度。 马道（马槽）：拉线基础中为拉棒埋设开挖的斜槽。
l1
l4
输电线路施工－ 复测分坑
八字型拉线 C
l2
a2
l3
K
M A
a 2
b 2
P
N B
e
a a e ctg 2 2 2
l1
l4
e l1 H h ctg 2 sin
输电线路施工－ 复测分坑
铁塔基础分坑 正 方 形 断 面 对 角 线 法
K2
Ⅱ P K
三、名词解释
直线桩（Z）：标志线路直线的桩，均在相邻两转角点的 连线上。
杆位桩（P）：标明杆塔位置的桩。 转角桩（J）：标志线路转角点位置的桩。 方向桩（C）：位于转角桩两侧，指示线路方向的桩。 转角度：表示线路转角点偏转的角度，即线路转角的外 角为线路的转角度。 档距：相邻杆位桩之间的水平距离。
K11
a2
K 41
输电线路施工－ 复测分坑
C
b1 / 2
l2
K3
d2
正 方 形 高 低 腿 分 坑 法
K2
Ⅱ
b1 / 2
d3
l0
l1
Ⅲ
d1
d
d4
K
d
P
d2
450
2 b1 2 2 l1 (b1 d ) 2 2 l2 (b1 d ) 2 l0
深基坑作业指导书
编号：SJSX3-SG01-001—F001附件：晋北±800kV换流站～郭家村接地极线路工程(1标段）深基坑开挖专项施工方案施工单位(章）年月日目录第一章工程概况 0第二章基础设计说明 0第三章方案适用范围 (1)第四章基础施工方案 (2)第五章质量保证措施 (11)第六章安全保证措施 (15)第七章环境保护及文明施工 (16)第一章工程概况1、工程概述全线路起止于晋北换流站，至朔州市平鲁区下木角乡鲁西沟村东，新建线路全长48。
583公里，铁塔共用148基。
同时需要改造35kV线路一条，长度约300米.导线采用：2＊2*JNR60G1A—500/45型钢芯铝绞线，地线采用OPGW-100，进出线档采用OPGW-100与JLB20A—100配合使用.第二章基础设计说明2。
1图纸设计本工程基础图纸分结构明细表和施工图两部分。
结构明细表按单基出图，其中左上表格标注有杆位号、塔型及呼称高、转角度数和中心桩位移、基面调整值等数据，以及各腿地质情况说明；中部简图即为沿塔位对角线方向的地形断面图和具体配腿与地形的匹配情况；左下表中标注各腿基础型号、施工图号、外露E值、基顶与中心桩相对高程、护坡和排水沟等防护措施，以及施工弃土的地点和方式等。
基础施工图按类成卷，每类前有施工说明、根开表、地螺及角钢加工说明等，每类基础又分若干不同型号,以序号区分。
2。
2图纸查阅查阅单基结构明细表,核对高低腿配置是否与现场实际相符；分别找出对应四塔腿基础所用的基础型号及图号；查阅相应的基础施工图,按接身呼高与接腿长核对手册提供的根开尺寸，确认无误进行分坑及支模操作。
2.3图纸名词解释呼称高—-铁塔导线横担（最下层导线横担)下平面至铁塔最长腿的基础顶面的垂直距离（呼称高=接身呼高+最长接腿长）.塔位中心桩-—铁塔所在位置的中心桩。
对于直线塔此桩即为线路中心桩。
对于转角塔此桩即为线路中心桩位移后的中心桩。
基面调整值--铁塔最长接腿的基础顶面至塔位中心桩顶面的垂直距离.正值表示铁塔最长接腿基础顶面在塔位中心桩的下方。
复测,分坑作业指导书
作业指导书复测、分坑***************公司************项目经理部编制：执行：审批页批准：年月日审核：年月日编写：年月日1总则1.1为了在架空电力线路工程复测、分坑施工中不断提高技术水平和工作效率，确保施工质量，编制本作业指导书。
1.2进行线路复测、分坑施工时，除应遵守本作业指导书外，还应遵守国家现行有关标准、规范和设计图纸的规定。
2适用范围本作业指导书适用于陈旗国华风电场110kV线路接入系统工程的复测施工、基础分坑测定。
3作业任务3.1复测施工的任务是核对设计部门提供的杆塔明细表、平断面图与现场是否相符，设计标桩是否丢失或移动，为基础施工做好准备，也为后续工程质量检查创造条件。
a：直线杆塔中心桩复测；b：转角杆塔中心桩复测；c：档距和标高的复测；d：被跨越物和风偏距离e：塔基平端面复测f：丢桩补测；g：施工基面的开挖测量。
3.2分坑的任务是根据设计图纸提供的基础类型和根开大小，测定出基础的各坑角桩与其塔位中心桩的相对位置。
a：各种直线杆塔的基础分坑；b：各种转角杆塔的基础分坑；4.作业准备工作4.1在明确施工任务后，应首先向施工队提供下列技术资料。
4.1.1有关施工图纸。
4.1.2施工区段的平断面图和塔位明细表。
4.2 技术交底：4.2.1在进行复测、分坑前，对参加施工作业的人员要进行技术交底，交底内容做记录并让参加人员签字。
4.2.2技术交底的内容包括：4.2.2.1设计图纸，有关要求及说明。
4.2.2.2与本工程有关的国家现行有关标准及规范。
4.2.2.3本作业指导书。
4.3工具准备4.3.1全站仪4.3.1.1施工测量用的仪器必须经计量检定合格，并在使用前应进行检查。
4.3.1.2全站仪检查内容包括：a：照准部的旋转是否灵活，制动、微动螺旋是否有效，望远镜调焦是否正常，成像是否清晰，度盘刻划是否清楚等。
b：照准部水准管轴与竖轴是否垂直。
c：十字丝竖丝、视准轴是否垂直横轴。
高低腿插入式掏挖基础及其施工工艺
浅谈高低腿插入式掏挖基础及其施工工艺[摘要]随着环保要求的日益提高，高压架空输电线路的设计和施工理念在发生变化，有条件的情况下，高低腿插入式掏挖基础因其环保、工程造价低而在地质条件较好的山区被广泛运用。
本文阐述了高低腿插入式掏挖基础的设计理念和施工工艺，简化了常规施工的工艺。
[关键词]环保输电线路高低腿插入式掏挖基础施工工艺随着水土流失的日益加剧及国家对环保的要求的不断提高，输电线路对控制水土流失、保护环境的要求越来越高。
在山区线路施工中，地形一般以高山和山地为主，地质主要以粘土、松砂土、岩石为主，为了保护环境，最大程度地减少对环境的破坏，就需要尽可能减少铁塔基础的平整开方，减少挖土、出石的数量，为满足线路运行安全，同时也考虑降低施工成本和控制工程造价，高低腿插入式掏挖基础以其受力均匀，承受力大，开挖土石方数量少，施工工具、材料使用量少等优点而被广泛运用。
高低腿插入式掏挖基础的设计理念1．1设计之环保目的为了减少基础施工对环境的破坏，就需要减少塔基开方，这就要求铁塔设计时应结合地形合理配置全方位铁塔长短腿，并相应的配置长短腿和高地基础，由于每基塔的四个塔腿的地形坡度和地质条件可能不一样，因此需要根据四个塔脚处的实际情况分别进行设计。
如右图。
和常规基础相比，按高低腿配置就省去斜线部分的大开方，小基面开挖减少了出土方量，保护了原状土和地表植被层，进而起到减少水土流失的目的。
1．2设计之低造价目的1．2．1工程造价低，施工成本低。
和常规基础相比，高低腿插入式掏挖基础的优点是：减少了基础土石方的开挖，从而减少了开挖施工费、植被恢复费、青苗赔偿费、弃土搬运费。
以500kv送电线路为例，铁塔基础的根开为11米—16米，山区地形坡度一般在10°— 45°之间。
以开挖12米见方，坡度25°计算，常规基础比高低腿基础每基至少需多平整场地、破坏原状土144平方米，多开挖土石方396立方米，植被的恢复，土石方的远运等费用不菲，且破坏表层植被后不能及时恢复对水土保持不利。
送电线路工程高低腿分坑作业指导书
全方位高低腿分坑作业指导书XXX年XX月XX日发布 XXX年XX月XX日实施编制说明1.本作业指导书适用于220-500kV全方位高低腿基础的分坑作业施工。
为精确找正各腿砼中心，一般应进行两次测量分坑：第一次初步分坑后，降基面、平整施工面，然后再测量找正砼中心并复核。
2.全方位高低腿基础，即基础四个腿全方位不等高（四个腿高差不尽相同），四个腿的根开尺寸不尽相同。
分坑及降基面时，对四个腿分开进行处理，以减少对丘陵山区的边坡基面开方，尽量保持原地形地貌，最大程度地减少水土流失。
3.全方位高低腿基础分坑进行土石方开挖时，须根据铁塔不等高腿的配置情况，结合现场实际地形慎重进行，切不可贸然开方，只要降基面至基础主柱中心至塔位边坡临空面的距离符合设计基础稳定点要求即可，否则将会造成降基面错误而难以弥补。
基础边坡稳定保护范围应遵循设计图纸及设计说明。
4.若发现现场的实际地质、地形条件与设计不符（尤其地形与铁塔不等高腿配置不适应），应停止分坑，及时通知设计工地代表会同监理工程师现场处理。
5.有关分坑作业的验收检查，是指由工程施工队和项目部施工人员进行的工作。
序号工艺流程要求与标准管理点1 施工准备1-1 计算1．认真阅读设计图纸资料。
2．根据设计图纸及说明计算各腿半根开，并核对无误。
R 1-2 桩位复测根据线路复测时所钉立的顺线路方向及横线路方向辅桩，检查塔位桩的位置是否正确。
如有偏差应重新钉立塔位桩。
2 初步分坑对基础进行第一次初步分坑，并按设计要求确定降基的范围和深度。
确定降基深度时应同时结合考虑基础的边坡保护范围。
当边坡不稳定或保护范围不够，实际基面降低值大于设计图纸中注明的基面降低值，请设计工代现场解决。
2-1 斜距控制法1．根据设计图纸给定的各塔腿施工基面与塔位中心桩地面的相对高差、各塔腿的半根开值，计算出各塔腿基础45°分角线与通过中心桩的横线路方向线的交点与塔位中心桩的距离（即下图中OE、OF、OM、ON）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全方位高低腿分坑作业指导书2003年月日发布 2003年月日实施
编制说明
1.本作业指导书适用于220-500kV全方位高低腿基础的分坑作业施
工。
为精确找正各腿砼中心，一般应进行两次测量分坑：第一次初步分坑后，降基面、平整施工面，然后再测量找正砼中心并复核。
2.全方位高低腿基础，即基础四个腿全方位不等高（四个腿高差不尽
相同），四个腿的根开尺寸不尽相同。
分坑及降基面时，对四个腿分开进行处理，以减少对丘陵山区的边坡基面开方，尽量保持原地形地貌，最大程度地减少水土流失。
3.全方位高低腿基础分坑进行土石方开挖时，须根据铁塔不等高腿的
配置情况，结合现场实际地形慎重进行，切不可贸然开方，只要降基面至基础主柱中心至塔位边坡临空面的距离符合设计基础稳定点要求即可，否则将会造成降基面错误而难以弥补。
基础边坡稳定保护范围应遵循设计图纸及设计说明。
4.若发现现场的实际地质、地形条件与设计不符（尤其地形与铁塔不
等高腿配置不适应），应停止分坑，及时通知设计工地代表会同监理工程师现场处理。
5.有关分坑作业的验收检查，是指由工程施工队和项目部施工人员进
行的工作。
附图1：
