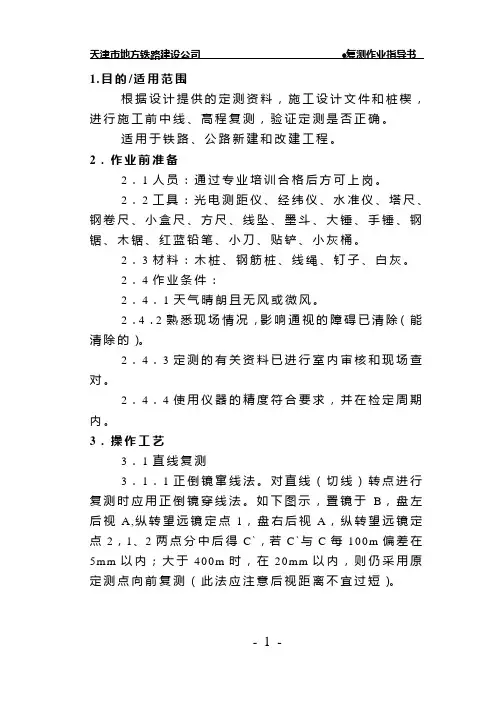

作业指导书(分坑复测)1
复测作业指导书
1.目的/适用范围根据设计提供的定测资料，施工设计文件和桩楔，进行施工前中线、高程复测，验证定测是否正确。
适用于铁路、公路新建和改建工程。
2．作业前准备2．1人员：通过专业培训合格后方可上岗。
2．2工具：光电测距仪、经纬仪、水准仪、塔尺、钢卷尺、小盒尺、方尺、线坠、墨斗、大锤、手锤、钢锯、木锯、红蓝铅笔、小刀、贴铲、小灰桶。
2．3材料：木桩、钢筋桩、线绳、钉子、白灰。
2．4作业条件：2．4．1天气晴朗且无风或微风。
2．4．2熟悉现场情况，影响通视的障碍已清除（能清除的）。
2．4．3定测的有关资料已进行室内审核和现场查对。
2．4．4使用仪器的精度符合要求，并在检定周期内。
3．操作工艺3．1直线复测3．1．1正倒镜窜线法。
对直线（切线）转点进行复测时应用正倒镜穿线法。
如下图示，置镜于B，盘左后视A,纵转望远镜定点1，盘右后视A，纵转望远镜定点2，1、2两点分中后得C`，若C`与C每100m偏差在5mm以内；大于400m时，在20mm以内，则仍采用原定测点向前复测（此法应注意后视距离不宜过短）。
- 1 -- 2 -3．1．2拨角定点法：对直线（切线）转点进行复测时，亦可采用此法。
如上图示，置镜于B ，盘左后视A ，顺时针旋转照准部180︒定点1,盘右后视A,逆时针旋转照准部180︒定点2,1、2两点分中后得C`。
此法受仪器视准轴与横轴不垂直的影响较小，故1、2两点偏差值较小。
C 与C`允许偏差值如3．1．1。
3．2曲线复测：3．2．1交点的水平角复测采用两半测回测量。
其观测角值差应符合以下规定方为有效：当采用DJ2型经纬仪时，不应大于20秒；当采用DJ6型仪器时，不应大于30秒。
3．2．2 当定测因只能直接在交点测水平角而设到交点时，到交点应观测两测回，其交值限差在以下范围内方为有效:3．2．3按3．2．1的观测方法对曲线HY 、ZQ 、YH 点进行复测并测定复测点与定测点的横向误差。
3．3距离复测：3．3．1钢尺量距，量距时，尺零点端应挂弹簧秤- 3 -掌拉力。
01 复测及分坑
编码：SDXL-ZW-GY-01/08

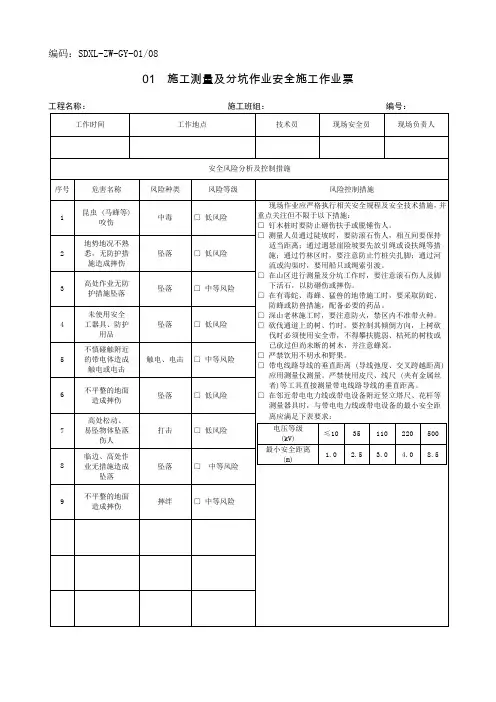

01 施工测量及分坑作业安全施工作业票
工程名称：施工班组：编号：
附录：安全施工作业票背面
措施并宣读。
(二)工作内容、地点、安全措施不变时本票最长可使用十天，否则应重新办票，用后上交备查；当人员发生变更时，应在备注栏记录变更情况。
对新增人员进行交底，并签名确认。
(三)应根据现场条件、范围和环境，补充安全事项或平面布置图。
(四)当风险等级与基准风险等级不一致时，项目部应组织相关人员重新进行风险评估并制定措施。
(五)基准风险等级与风险控制措施在开工前现场打“√”。
(六)签名不齐全 (含代签名的)均作废票处理。
线路复测分坑作业指导书
编号：Q\线路复测分坑作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时荆州供电公司输电中心第 1 页共 11 页1范围本指导书适用于××供电公司线路复测作业。
本指导书内容不适用在雷雨、雪、大雾、酷暑、大风等恶劣天气下的作业指导。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本作业指导书，然而，鼓励根据本程序达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用本作业指导书。
电力设施保护条例及实施细则1998年国务院发布GBJ 233-1990 110～500kV架空电力线路施工及验收规范DL/T5092-1999 110KV-500KV架空送电线路设计技术规程DL/T 741—2001 架空送电线路运行规程国家电网生技[2005]173号110（66）KV-500KV架空输电线路检修规范国家电网安监[2005]83号国家电网公司电力安全工作规程（电力线路部分）（试行）3 修前准备3.1准备工作安排第 2 页共 11 页 23.2 人员要求3.3 工器具第 3 页共8页3.4 材料3.5 危险点分析43.6 安全措施3.7 作业分工4 作业程序4.1 开工第 5 页共8页4.2 作业内容及标准4.3 竣工5记录第 6 页共 11 页 6见附件。
6 验收总结7 指导书执行情况评估第 7 页共8页附件路径复测记录表记录编号：№:单位: 第页业主代表：专职质检员：施工负责人：检查人：第 8 页共 11 页8线路复测分坑作业总卡10线路复测分坑作业分卡。
复测分坑(改后)线路复测要求与方法
a1 / 2
Ⅱ
l2 l0 l1
d2
d3 A
Ⅰ
d1 d
d4
高
C
P B
d
K3
d2
d3
Ⅲ
d1
d4
l1 l0 l2
b2 / 2
Ⅳ
PA a1 b1 22
PB a2 b2 22
l0
2 2
b1
l1
2 2
(b1
d)
l2
2 2
(b1
d)
l0
2 2
b2
a2 / 2
低
K4
l1
2 2
(b2
d)
l2
2 2
e h — 拉线盘埋深；
H — 挂点至施工基面高度。
l0 电杆中心至拉盘中心的 距离
l0
l0
e 2
H hctg 2 a2
4
31
复测分坑
交叉型拉线
C
l2
l3
a — 拉线挂点根开；
b — 杆脚根开；
e — 拉线挂点宽；
a2
— 拉线对地夹角；
h — 拉线盘埋深；
M K
A
PN
B
a 2
b2
H — 挂点至施工基面高度。
7
复测分坑
二、线路复测允许偏差
➢ 以设计的两相邻直线桩为基准，杆位横线路方向 偏移不大于50mm。 ➢ 顺线路方向两相邻杆塔中心距离与设计值的偏差 不大于设计档距的1%。 ➢ 转角桩的角度值与设计值的偏差不大于1’30”。 ➢ 杆位桩标高，地面凸起点及交叉跨越物的标高， 偏差不超过0.5m。
8
复测分坑
• 解：L=（18+2）÷tan60°=20÷ 3 =11.55m
【精品】作业指导书(分坑复测)1.docx
一、路径复测施工测量前，必须对所有的仪器和测量用量进行全面检查和核对, 并熟悉有关图纸和说明。
为保证工程质量，必须由持有操作证的测工对所有桩位进行测量。
（一）在路径复测过程中，当发现有下列情况时，应查明原因并予以纠正：（1）以设计钉立的两个相邻直线桩为基准，顺线路方向偏差大于50 mm时；（2）当采用经纬仪视距法复测距离时，顺线路方向两相邻塔位中心桩间的距离与设计值的偏差大于设计档距的1%；（3）转角的角度值，用方向法复测时对设计值的偏差大于1度30分。
（二）施工测量时，应对下列几处地形标高进行重点复测：（1）地形变化较大，导线对地距离有可能不够的地形凸起点的标局;C2）杆塔间被跨越物的标高；（3）相邻杆塔位的相对标高，复测与设计值比偏差不应超过0. 5M,超过应上报设计单位查明原因予以纠正。
施工测量时，应根据杆塔位的中心桩位置订出必要的辅助桩，作为施工及质量检查的依据，应尽量保留杆塔位的中心桩，施工时留不住的杆塔位中心桩，心须对其定点的辅助桩位置作记录，以便恢复该中心桩。
各塔位的各腿地形高差也应复测，与设计不符的应通知技术部门和设计单位，以便复核接腿的长度和基础配置等。
(三)杆塔位中心桩移桩的测量精度应符合下列规定：(1)当采用钢卷尺直线量距时，两次测量之差不得超过量距的1%;(2)当采用测距法测距时，再次测量之差不得超过量距的5%；(3)当采用方向法测量角度时，两测回测角度之差不得超过1 度30分。
全线路径复测过程必须填写记录和关键工序把关卡，关键工序把关卡应带到施工现场填写。
填写必须认真，谁操作谁填写，作为施工检查资料。
二、杆塔定位与分坑1、杆塔定位的工具与资料经纬仪1台标杆2支木桩若干大木锤或8磅铁锤2只圆钉(1.5寸) 若干钢尺（30 —50m）1盘指挥旗2面小旗若干望远镜1架细铅丝(22#)若干红漆1桶毛笔若干杆塔明细表杆塔一览图杆塔定位图线路走向图线路平、断面图2、杆塔定位的要求与方法（1）根据设计单位提供的线路平、断面图和杆塔明细表，核对现场导线桩，从始端杆桩位开始安置经纬仪，向前方逐基定位。
