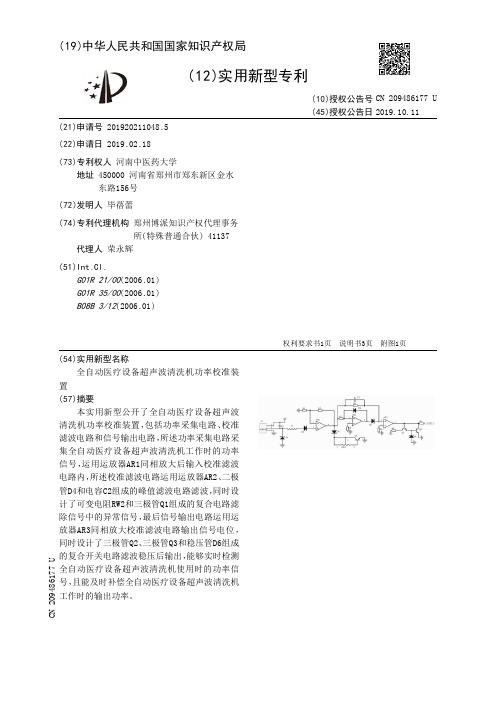

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920211048.5(22)申请日 2019.02.18(73)专利权人 河南中医药大学地址 450000 河南省郑州市郑东新区金水东路156号(72)发明人 毕蓓蕾 (74)专利代理机构 郑州博派知识产权代理事务所(特殊普通合伙) 41137代理人 荣永辉(51)Int.Cl.G01R 21/00(2006.01)G01R 35/00(2006.01)B08B 3/12(2006.01)(54)实用新型名称全自动医疗设备超声波清洗机功率校准装置(57)摘要本实用新型公开了全自动医疗设备超声波清洗机功率校准装置，包括功率采集电路、校准滤波电路和信号输出电路，所述功率采集电路采集全自动医疗设备超声波清洗机工作时的功率信号，运用运放器AR1同相放大后输入校准滤波电路内，所述校准滤波电路运用运放器AR2、二极管D4和电容C2组成的峰值滤波电路滤波，同时设计了可变电阻RW2和三极管Q1组成的复合电路滤除信号中的异常信号，最后信号输出电路运用运放器AR3同相放大校准滤波电路输出信号电位，同时设计了三极管Q2、三极管Q3和稳压管D6组成的复合开关电路滤波稳压后输出，能够实时检测全自动医疗设备超声波清洗机使用时的功率信号，且能及时补偿全自动医疗设备超声波清洗机工作时的输出功率。
权利要求书1页 说明书3页 附图1页CN 209486177 U 2019.10.11C N 209486177U权 利 要 求 书1/1页CN 209486177 U1.全自动医疗设备超声波清洗机功率校准装置，包括功率采集电路、校准滤波电路和信号输出电路，其特征在于，所述功率采集电路采集全自动医疗设备超声波清洗机工作时的功率信号，运用运放器AR1同相放大后输入校准滤波电路内，所述校准滤波电路运用运放器AR2、二极管D4和电容C2组成的峰值滤波电路滤波，同时设计了可变电阻RW2和三极管Q1组成的复合电路滤除信号中的异常信号，最后信号输出电路运用运放器AR3同相放大校准滤波电路输出信号电位，同时设计了三极管Q2、三极管Q3和稳压管D6组成的复合开关电路滤波稳压后输出，也即是补偿全自动医疗设备超声波清洗机工作时的输出功率；所述校准滤波电路包括运放器AR2，运放器AR2的同相输入端接电阻R3的一端和二极管D4的负极，运放器AR2的反相输入端接电阻R5的一端，电阻R5的另一端接地，电阻R3的另一端接二极管D3的正极和电阻R4、电容C2的一端，二极管D3的负极接可变电阻RW2的触点1、触点3和三极管Q1的集电极，三极管Q1的基极接可变电阻RW2的触点2，三极管Q1的发射极接地，运放器AR2的输出端接二极管D4的正极和二极管D5的正极，二极管D5的负极接电阻R4、电容C2的另一端。
【CN209432245U】一种水利工程用水位监测装置【专利】
7 .根据权利要求3所述的一种水利工程用水位监测装置，其特征在于：所述水位测量柱 内壁两 侧设有滑槽 ，所述浮动板对应滑槽的 侧壁边转动设有滑轮 ，使所述滑轮与滑槽构成 滚动配合。
8 .根据权利要求1所述的一种水利工程用水位监测装置，其特征在于：所述驱动装置包 括手动驱动装置，其为安装在驱动转轴顶端的手轮。

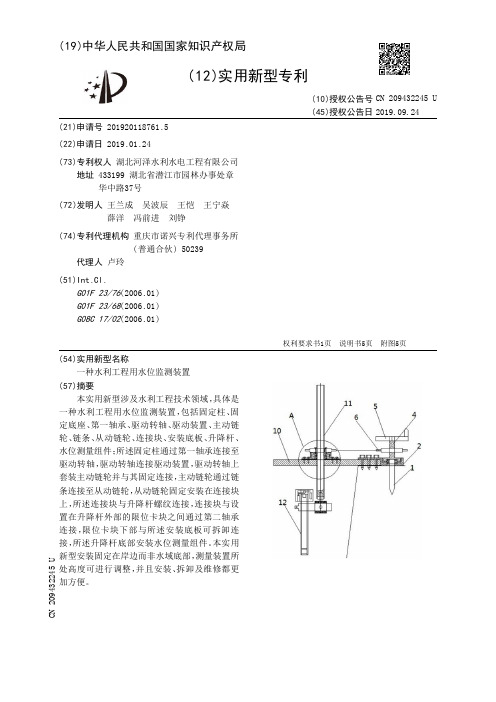

( 54 )实用新型名称 一种水利工程用水位监测装置
( 57 )摘要 本实用新型涉及水利工程技术领域，具体是
一 种水 利工程 用水位监 测装置 ，包括固 定柱 、固 定底座、第一轴承、驱动转轴、驱动装置、主动链 轮、链条、从动链轮、连接块、安装底板、升降杆、 水位测量组件；所述固定柱通过第一轴承连接至 驱 动转 轴 ，驱 动转 轴连接驱 动装置 ，驱 动转 轴上 套装主动链轮并与其固定连接，主动链轮通过链 条连接至从动链轮，从动链轮固定安装在连接块 上 ，所述连接块与升降 杆螺纹连接 ，连接块与设 置在升降杆外部的限位卡块之间通过第二轴承 连接 ，限位卡块下部与所述安装底板可拆卸连 接 ，所述升降 杆底部安装水位 测量组件。本实 用 新型安装固定在岸边而非水域底部，测量装置所 处高 度可进行 调整 ，并 且安装 、拆 卸及维修都更 加方便。
4 .根据权利要求3所述的一种水利工程用水位监测装置，其特征在于：所述水位测量柱 上端安装有无线通信模块 、存储器 和供电电 源的 封闭 储存腔 ，所述位移传感器连接至存储 器，存储器连接无线通信模块，无线通信模块、存储器及位移传感器通过供电电源供电。
5 .根据权利要求3所述的一种水利工程用水位监测装置，其特征在于：所述位移传感器 为超声波测距传感器、激光测距传感器或红外线测距传感器。
【CN209459800U】一种压力表数据采集装置【专利】

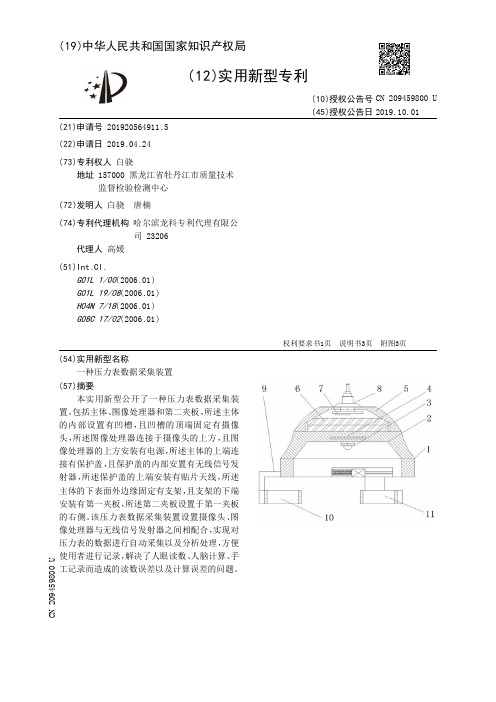

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920564911.5(22)申请日 2019.04.24(73)专利权人 白骁地址 157000 黑龙江省牡丹江市质量技术监督检验检测中心(72)发明人 白骁 唐楠 (74)专利代理机构 哈尔滨龙科专利代理有限公司 23206代理人 高媛(51)Int.Cl.G01L 1/00(2006.01)G01L 19/08(2006.01)H04N 7/18(2006.01)G08C 17/02(2006.01)(54)实用新型名称一种压力表数据采集装置(57)摘要本实用新型公开了一种压力表数据采集装置，包括主体、图像处理器和第二夹板，所述主体的内部设置有凹槽，且凹槽的顶端固定有摄像头，所述图像处理器连接于摄像头的上方，且图像处理器的上方安装有电源，所述主体的上端连接有保护盖，且保护盖的内部安置有无线信号发射器，所述保护盖的上端安装有贴片天线，所述主体的下表面外边缘固定有支架，且支架的下端安装有第一夹板，所述第二夹板设置于第一夹板的右侧。
该压力表数据采集装置设置摄像头、图像处理器与无线信号发射器之间相配合，实现对压力表的数据进行自动采集以及分析处理，方便使用者进行记录，解决了人眼读数、人脑计算、手工记录而造成的读数误差以及计算误差的问题。
权利要求书1页 说明书3页 附图3页CN 209459800 U 2019.10.01C N 209459800U权 利 要 求 书1/1页CN 209459800 U1.一种压力表数据采集装置，包括主体（1）、图像处理器（4）和第二夹板（11），其特征在于：所述主体（1）的内部设置有凹槽（2），且凹槽（2）的顶端固定有摄像头（3），所述图像处理器（4）连接于摄像头（3）的上方，且图像处理器（4）的上方安装有电源（6），所述主体（1）的上端连接有保护盖（5），且保护盖（5）的内部安置有无线信号发射器（7），所述保护盖（5）的上端安装有贴片天线（8），所述主体（1）的下表面外边缘固定有支架（9），且支架（9）的下端安装有第一夹板（10），所述第二夹板（11）设置于第一夹板（10）的右侧。
【CN209945586U】一种基于无线网的超声波冷热量测量装置【专利】

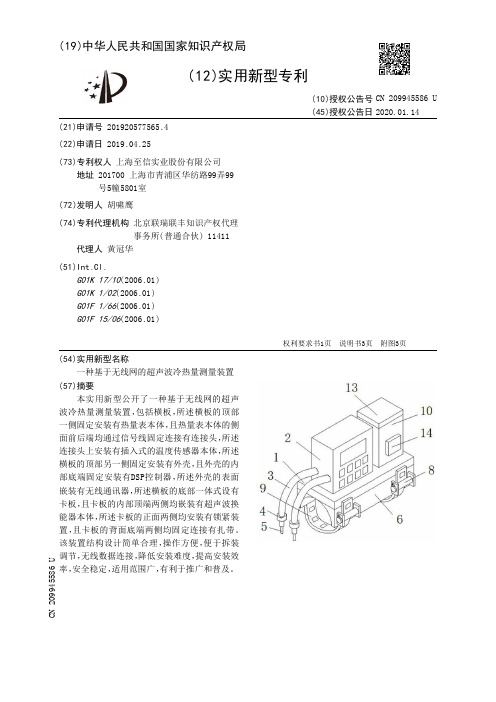

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920577565.4(22)申请日 2019.04.25(73)专利权人 上海至信实业股份有限公司地址 201700 上海市青浦区华纺路99弄99号5幢5801室(72)发明人 胡啸鹰 (74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 黄冠华(51)Int.Cl.G01K 17/10(2006.01)G01K 1/02(2006.01)G01F 1/66(2006.01)G01F 15/06(2006.01)(54)实用新型名称一种基于无线网的超声波冷热量测量装置(57)摘要本实用新型公开了一种基于无线网的超声波冷热量测量装置，包括横板，所述横板的顶部一侧固定安装有热量表本体，且热量表本体的侧面前后端均通过信号线固定连接有连接头，所述连接头上安装有插入式的温度传感器本体，所述横板的顶部另一侧固定安装有外壳，且外壳的内部底端固定安装有DSP控制器，所述外壳的表面嵌装有无线通讯器，所述横板的底部一体式设有卡板，且卡板的内部顶端两侧均嵌装有超声波换能器本体，所述卡板的正面两侧均安装有锁紧装置，且卡板的背面底端两侧均固定连接有扎带。
该装置结构设计简单合理，操作方便，便于拆装调节，无线数据连接，降低安装难度，提高安装效率，安全稳定，适用范围广，有利于推广和普及。
权利要求书1页 说明书3页 附图3页CN 209945586 U 2020.01.14C N 209945586U1.一种基于无线网的超声波冷热量测量装置，包括横板，其特征在于：所述横板的顶部一侧固定安装有热量表本体，且热量表本体的侧面前后端均通过信号线固定连接有带密封垫圈的连接头，所述连接头上安装有插入式的温度传感器本体，所述横板的顶部另一侧固定安装有外壳，且外壳的内部底端固定安装有通过导线与热量表本体电连接的可编程的DSP控制器，所述外壳的内部顶端安装有可以充电的蓄电池组，且外壳的表面嵌装有与DSP 控制器信号连接的无线通讯器，所述横板的底部一体式设有卡板，且卡板的内部顶端两侧均嵌装有与热量表本体电连接的超声波换能器本体，所述卡板的正面两侧均安装有锁紧装置，且卡板的背面底端两侧均固定连接有与锁紧装置相互配合的扎带。
