低压差线性稳压器LDO

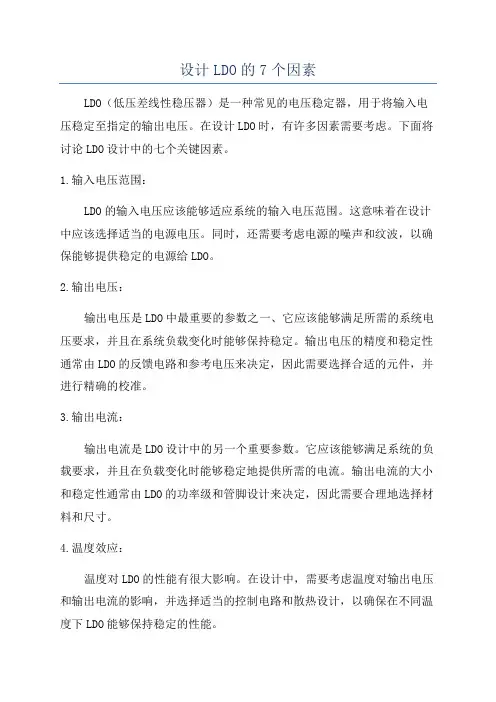

设计LDO的7个因素
设计LDO的7个因素LDO（低压差线性稳压器）是一种常见的电压稳定器，用于将输入电压稳定至指定的输出电压。
在设计LDO时，有许多因素需要考虑。
下面将讨论LDO设计中的七个关键因素。
1.输入电压范围：LDO的输入电压应该能够适应系统的输入电压范围。
这意味着在设计中应该选择适当的电源电压。
同时，还需要考虑电源的噪声和纹波，以确保能够提供稳定的电源给LDO。
2.输出电压：输出电压是LDO中最重要的参数之一、它应该能够满足所需的系统电压要求，并且在系统负载变化时能够保持稳定。
输出电压的精度和稳定性通常由LDO的反馈电路和参考电压来决定，因此需要选择合适的元件，并进行精确的校准。
3.输出电流：输出电流是LDO设计中的另一个重要参数。
它应该能够满足系统的负载要求，并且在负载变化时能够稳定地提供所需的电流。
输出电流的大小和稳定性通常由LDO的功率级和管脚设计来决定，因此需要合理地选择材料和尺寸。
4.温度效应：温度对LDO的性能有很大影响。
在设计中，需要考虑温度对输出电压和输出电流的影响，并选择适当的控制电路和散热设计，以确保在不同温度下LDO能够保持稳定的性能。
5.噪声：LDO的输出噪声是系统中的另一个重要因素。
过高的噪声水平可能会影响系统中其他电路的性能，尤其是对于一些噪声敏感的应用。
在设计时，需要选择合适的滤波元件和降噪技术，以保持LDO的输出噪声在可接受的范围内。
6.效率：LDO的效率是指输入功率与输出功率之间的比例，通常以百分比表示。
高效率的LDO能够减少功耗和热量，提高系统的能量利用率。
在设计中，需要考虑如何最大限度地减少功耗和提高转换效率，并选择合适的电源和控制电路。
7.过载和过热保护：过载和过热是LDO中常见的问题。
过载保护可以保护LDO免受过大的负载而出现故障，而过热保护可以保护LDO免受过度温度而损坏。
在设计时，需要选择合适的保护电路和传感器，以确保LDO能够在异常情况下正常工作，并提供足够的系统保护。
介绍LDO的工作原理
介绍LDO的工作原理低压差放大器（LDO）是一种电源管理器件，广泛用于电源管理系统中。
它是一种线性稳压器，用于在输入电压只比输出电压高很少的情况下提供稳定的输出电压。
LDO通常用于低功耗应用，提供稳定的电源电压给各种电子设备，如便携式电子设备、传感器和微控制器等。
LDO工作原理LDO的工作原理基于负反馈控制。
它的基本工作原理如下：1.输入电压经过一个电感器，并通过电流限制器进入LDO芯片的输入引脚。
2.在芯片内部，输入电压经过一个差动放大器进行放大，并与参考电压进行比较。
3.放大器的输出结果通过错误放大器进行放大，并通过一个偏置电源进行加偏。
4.错误放大器的输出被输入到一个电流控制环路中，这个环路通过控制输出晶体管的基极电流来控制输出电压。
5.输出电压被分压，并进行采样，与参考电压相比较。
6.放大器的输出信号通过一个比例值进行放大，并通过一个错误放大器进行放大。
7.错误放大器的输出信号被输入到电流控制环路中，控制晶体管的基极电流，使输出电压达到设定值。
8.输出电压从输出引脚提供给负载。
LDO的关键组件包括：1.偏置电源：提供适当的电位作为偏置点，以确保输出电压的稳定性。
2.电感器：用于滤除输入电源中的高频噪声。
3.差动放大器：用于对输入电压进行放大和比较。
4.错误放大器：用于放大放大器的输出，并将其转换为适当的控制信号。
5.电流控制环路：控制输出晶体管的基极电流，以维持输出电压的稳定。
6.输出电压分压器：将输出电压降低到合适的比例进行采样和比较。
LDO的工作原理的关键是负反馈控制。
当输出电压下降时，放大器的输出增加，导致输出晶体管的基极电流增加，进而提高输出电压。
同样地，当输出电压升高时，放大器的输出减少，导致输出晶体管的基极电流减小，从而降低输出电压。
这种闭环反馈控制机制能够使得LDO输出电压保持稳定。
LDO的优点和缺点LDO具有以下优点：1.稳定性好：由于负反馈机制，输出电压能够稳定在设定值，对输入电压波动的抑制能力优秀。

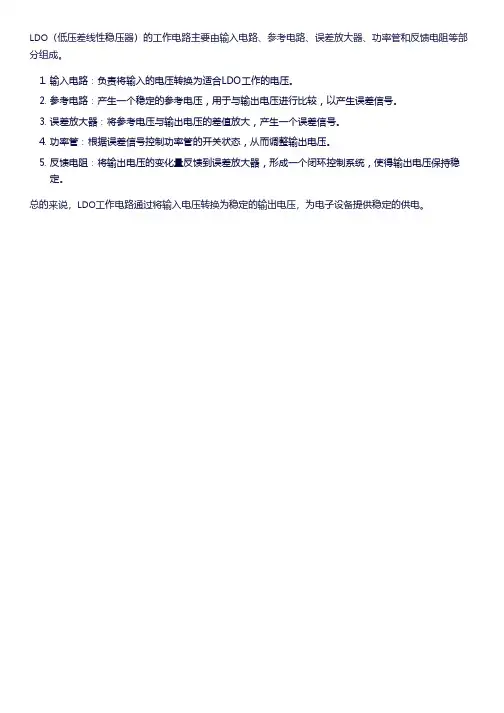

ldo工作电路
LDO（低压差线性稳压器）的工作电路主要由输入电路、参考电路、误差放大器、功率管和反馈电阻等部分组成。
1. 输入电路：负责将输入的电压转换为适合LDO工作的电压。
2. 参考电路：产生一个稳定的参考电压，用于与输出电压进行比较，以产生误差信号。
3. 误差放大器：将参考电压与输出电压的差值放大，产生一个误差信号。
4. 功率管：根据误差信号控制功率管的开关状态，从而调整输出电压。
5. 反馈电阻：将输出电压的变化量反馈到误差放大器，形成一个闭环控制系统，使得输出电压保持稳
定。
总的来说，LDO工作电路通过将输入电压转换为稳定的输出电压，为电子设备提供稳定的供电。
LDO工作原理以及消除LDO自激
LDO工作原理以及消除LDO自激LDO（Low DropOut）正式称为低压差线性稳压器，在电源管理领域中起到对输入电压进行稳压输出的作用。
工作原理如下：1.参考电压电路：LDO的工作原理的核心是参考电压电路，参考电压电路通过精密电压参考源提供一个稳定的参考电压作为基准，以便控制LDO输出电压的稳定性。
2.误差放大器：LDO内部还有一个误差放大器，它将实际输出电压与参考电压进行比较，并将差值放大。
这个差值就是系统反馈控制的误差信号。
3.稳压控制电路：稳压控制电路根据误差信号，控制功率晶体管的工作状态，将其作为一个可变电阻来控制输出电压的稳定性。
当输出电压下降时，稳压控制电路会将功率晶体管的导通时间增加，以提高输出电压；当输出电压升高时，稳压控制电路会减少功率晶体管的导通时间，以降低输出电压。
4.LDO输出电容：LDO通常还有一个输出电容，用于平滑输出电压的波动，提高输出电压的稳定性。
如何消除LDO自激？LDO自激是指LDO输出端的电压波动在其中一频段内开始出现自激振荡，导致LDO无法正常工作。
为了避免LDO自激，可以采取以下方法：1.选择合适的输出电容：LDO自激往往是由于输出电容选择不当引起的。
输出电容过大或过小都会导致自激。
因此，在设计中需要选择适当的输出电容，以确保LDO的稳定性。
2.选择合适的补偿电容：补偿电容是用于对LDO进行补偿的元件，可以提高系统的稳定性。
正确选择补偿电容可以有效地抑制LDO的自激现象。
3.增加频谱阻尼：通过增加频谱阻尼，可以降低输出导通时的电位噪声，从而减小自激的可能性。
在设计中可以采用锁相环和滤波器等方法来增加频谱阻尼。
4.优化布线：在设计过程中，合理布线可以减少LDO自激的可能性。
避免干扰源与LDO输入、输出端的过近距离，减小干扰对LDO的影响。
5.排除干扰源：LDO自激往往由于周围环境中的干扰源引起。
通过对干扰源进行有效的屏蔽和隔离，可以降低LDO自激的发生概率。
LDO功耗计算
LDO功耗计算低压差线性稳压器功耗主要是输⼊电压，输出电压以及输出电流的函数。
下列⽅程式可⽤来计算最恶劣情况下的功耗： PD=（VINMAX- VOUTMIN ）ILMAX。
其中:PD = 最恶劣情况下的实际功耗，VINMAX = VIN 脚上的最⼤电压，VOUTMIN = 稳压器输出的最⼩电压，ILMAX = 最⼤( 负载) 输出电流。
最⼤允许功耗(PDMAX) 是最⼤环境温度(*AX), 最⼤允许结温(TJMAX) (+150°C) 和结点到空⽓间热阻（θJA) 的函数。
对于安装在典型双层FR4 电解铜镀层PCB板上的5引脚SOT-23封装器件：TLV73312PQDBVRQ1，其R（θJA)约为198.3°C/Watt。
PDMAX=(*AX- TJMAX) / RθJA VINMAX = 1.75V +10%，VOUTMIN = 1.2V - 2.5%，ILOADMAX = 300mA，TJMAX = +150°C，*AX = +85°C 实际功耗PD=226mW，最⼤允许功耗: PDMAX= 327mW. 在低压差线性稳压器（LDO）的使⽤过程中⼀定要注意合理分配LDO实际功耗，不要超过他的最⼤功耗。
以影响系统的稳定性。
/* 如何选择 LDO? */1. 输⼊电压最⼩的输⼊电压 VIN 必须⼤于 VOUT + VDO。
需要注意，这与器件 Datasheet 中所给出的输⼊电压最⼩值⽆关。
2. 效率在忽略 LDO 静态电流的情况下，可以采⽤ VOUT / VIN 式⼦来计算效率。
3. 功耗可以根据公式 PD = (VIN - VOUT) * IOUT 计算。
这⾥ PD 与器件封装类型、环境温度（TA）和器件最⼤结温（TJMAX）密切相关。
如果功率耗散较⾼，同时⼜苛求较⾼的效率，那么应优先考虑选择降压型 DC/DC 稳压器。
4. 输出电容器输出电容器的 ESR 对于器件的稳定性来说⾄关重要。
LDO的基本原理与特点通俗易懂
LDO的基本原理与特点通俗易懂LDO（Low Drop-Out）是一种线性稳压器，它的基本原理是在输入电压高于输出电压时，通过控制功率晶体管的导通程度来维持稳定的输出电压。
LDO的特点包括低电压差、快速响应、低噪声和低漂移等。
LDO的基本原理是通过一个差分放大器、一个参考电压源和一个功率晶体管来实现稳压功能。
差分放大器的作用是将输出电压与参考电压进行比较，并将差值放大。
当差值过大时，放大器会通过控制功率晶体管的导通程度来调整输出电压，使其达到预设的参考电压。
LDO的一个重要特点是低电压差，也就是输入电压与输出电压之间的差值。
一般来说，LDO的电压差在几十毫伏到几百毫伏之间。
低电压差意味着LDO可以在输入电压接近输出电压的情况下工作，从而减少能量的浪费和热量的产生。
另一个特点是快速响应。
LDO具有快速的动态响应能力，可以迅速地调整输出电压以适应输入电压的变化。
这使得LDO在对负载要求较高的应用中，如处理器、FPGA等芯片的供电中表现出色。
LDO还具有低噪声的特点。
噪声是指电路中的随机信号，会对电路的性能产生负面影响。
LDO通过精心设计和优化电路结构，可以降低输入、输出和参考电压等位置的噪声，从而提供干净、稳定的输出电压。
此外，LDO还具有低漂移的特点。
漂移是指电路参数随着时间、温度和其他条件的变化而发生的不稳定性。
LDO通过采用特殊的电路设计和工艺技术，使得其输出电压在面对不稳定条件时能够保持较低的漂移，从而提高系统的稳定性和可靠性。
综上所述，LDO具有低电压差、快速响应、低噪声和低漂移等特点，适合于对电压稳定性要求较高的场合。
在移动设备、无线通信、传感器等领域的应用中，LDO发挥着重要作用。
随着电子技术的发展，LDO不断进化和改进，以满足日益复杂和高性能的应用需求。
DCDC和LDO的区别
DCDC和LDO的区别LDO：LOW DROPOUT VOLTAGE LDO（是low dropout voltage regulator的缩写,整流器）低压差线性稳压器，故名思意，为线性的稳压器，仅能使用在降压应用中。
也就是输出电压必需小于输入电压。
优点：稳定性好，负载响应快。
输出纹波小。
缺点：效率低，输入输出的电压差不能太大。
负载不能太大，目前最大的LDO为5A（但要保证5A的输出还有很多的限制条件）DC/DC：直流电压转直流电压。
严格来讲，LDO也是DC/DC的一种，但目前DC/DC 多指开关电源。
具有很多种拓朴结构，如BUCK，BOOST，等。
优点：效率高，输入电压范围较宽。
缺点：负载响应比LDO差，输出纹波比LDO大。
DC/DC和LDO的区别是什么？DC/DC转换器一般由控制芯片，电杆线圈，二极管，三极管，电容构成。
DC/DC转换器为转变输入电压后有效输出固定电压的电压转换器。
DC/DC转换器分为三类：升压型DC/DC转换器、降压型DC/DC转换器以及升降压型DC/DC转换器。
根据需求可采用三类控制。
PWM控制型效率高并具有良好的输出电压纹波和噪声。
PFM控制型即使长时间使用，尤其小负载时具有耗电小的优点。
PWM/PFM转换型小负载时实行PFM控制，且在重负载时自动转换到PWM控制。
目前DC-DC转换器广泛应用于手机、MP3、数码相机、便携式媒体播放器等产品中。
DC-DC，（简述原理）其实内部是先把DC直流电源转变为交流电电源AC。
通常是一种自激震荡电路，所以外面需要电感等分立元件。
然后在输出端再通过积分滤波，又回到DC电源。
由于产生AC电源，所以可以很轻松的进行升压跟降压。
两次转换，必然会产生损耗，这就是大家都在努力研究的如何提高DC-DC效率的问题。
对比：1、DCtoDC包括boost(升压)、buck(降压)、Boost/buck(升/降压)和反相结构，具有高效率、高输出电流、低静态电流等特点，随着集成度的提高，许多新型DC-DC转换器的外围电路仅需电感和滤波电容；但该类电源控制器的输出纹波和开关噪声较大、成本相对较高。
ldo串联电阻
ldo串联电阻摘要：1.概述ldo 串联电阻2.ldo 串联电阻的工作原理3.ldo 串联电阻的应用领域4.ldo 串联电阻的优缺点5.结论正文：1.概述ldo 串联电阻ldo 串联电阻，全称为低压差线性稳压器串联电阻，是一种电子元器件，主要应用于电源管理领域。
它的作用是在电源系统中，通过调整串联电阻的阻值，使得输出电压稳定在一定的范围内，从而保证电子设备的正常工作。
2.ldo 串联电阻的工作原理ldo 串联电阻的工作原理主要基于基尔霍夫电压定律。
当电源电压变化时，通过改变串联电阻的阻值，使得输入电压与输出电压之差保持恒定。
具体来说，当输入电压升高时，需要增加串联电阻的阻值，使得输出电压降低；反之，当输入电压降低时，需要减小串联电阻的阻值，使得输出电压升高。
通过这种方式，ldo 串联电阻能够实现对输出电压的精确控制。
3.ldo 串联电阻的应用领域ldo 串联电阻广泛应用于各种电源管理场合，如笔记本电脑、手机、摄像机等便携式电子产品，以及工业控制、通信设备等领域。
在这些应用中，ldo串联电阻能够有效地保证电子设备的稳定运行，提高设备的可靠性和使用寿命。
4.ldo 串联电阻的优缺点ldo 串联电阻具有以下优点：a.结构简单，易于实现和调试；b.输出电压稳定性高，能够满足各种电源管理需求；c.响应速度快，能够适应不同电源波动环境；d.耐压能力强，能够承受较高的输入电压。
然而，ldo 串联电阻也存在一定的缺点：a.功耗较高，尤其是在高功率应用场合；b.电流容量有限，不适用于大电流应用场合。
5.结论总的来说，ldo 串联电阻作为一种常见的电源管理器件，具有结构简单、输出电压稳定性高等优点，广泛应用于各种电子设备中。
ldo热阻计算
ldo热阻计算摘要：1.引言2.ldo 热阻的定义3.ldo 热阻计算公式4.影响ldo 热阻的因素5.如何提高ldo 的性能6.结论正文：LDO（Low Dropout Regulator）是一种低压差线性稳压器，广泛应用于各种电子设备中。
在设计LDO 时，热阻是一个重要的参数，影响着LDO 的性能。
本文将详细介绍ldo 热阻计算的相关知识。
首先，我们需要了解ldo 热阻的定义。
ldo 热阻是指在特定工作条件下，LDO 输出电压降低1V 时，其内部功耗产生的热量在器件内部产生的温升。
通常用符号Rth 表示。
接下来，我们来看一下ldo 热阻的计算公式。
根据热阻的定义，我们可以得到如下公式：Rth = (Vin - Vout) / Iout其中，Vin 为输入电压，Vout 为输出电压，Iout 为输出电流。
然而，实际情况下，ldo 热阻受多种因素影响，例如：1.器件材料：不同的材料具有不同的热导率，从而影响热阻。
2.器件尺寸：尺寸较小的器件通常具有较高的热阻。
3.环境温度：环境温度较高时，器件内部温升较快，热阻降低。
4.负载电流：负载电流较大时，器件内部功耗增加，温升较快，热阻降低。
为了提高ldo 的性能，设计人员需要尽可能降低热阻。
具体措施包括：1.选择热导率较高的材料。
2.优化器件尺寸，使之适中。
3.在设计时充分考虑环境温度对器件性能的影响。
4.在满足性能要求的前提下，尽量选择负载电流较小的器件。
总之，ldo 热阻是影响LDO 性能的重要参数，设计人员需要充分了解其计算方法和影响因素，以提高ldo 的性能。
ldo前端分摊功耗电阻烧坏
ldo前端分摊功耗电阻烧坏
当在电路中使用低压差稳压器（LDO）时，前端分摊功耗可能会
导致电阻烧坏的问题。
让我们从多个角度来分析这个问题。
首先，LDO是一种线性稳压器，用于将高压输入转换为稳定的
输出电压。
在LDO的输入端，如果输入电压高于额定值，LDO需要
消耗多余的功耗来调节输出电压。
这种额外的功耗会导致输入端的
电阻承受过大的功耗而烧坏。
其次，前端分摊功耗通常是由于输入端电压过高或输出负载电
流过大导致的。
如果输入电压超出LDO的额定工作范围，LDO需要
消耗更多的功耗来调节输出电压，这可能导致输入端电阻过热烧坏。
另外，如果输出负载电流超过LDO的额定负载能力，也会导致LDO
前端分摊功耗过大，从而导致电阻损坏。
此外，电路中的布局设计不合理也可能导致LDO前端分摊功耗
电阻烧坏的问题。
如果输入端电阻的功耗承受能力不足，或者在布
局设计中忽略了热量的散热和分布，都可能导致电阻过热而损坏。
解决这个问题的方法包括选择合适的LDO器件以适应输入电压
范围和输出负载要求，合理设计电路布局以确保热量的有效散热和分布，以及使用耐高温的电阻来替代易烧坏的电阻。
综上所述，LDO前端分摊功耗电阻烧坏的问题可能由多种因素引起，包括输入电压超出范围、输出负载电流过大以及电路布局设计不合理等。
解决这个问题需要综合考虑LDO器件选择、电路布局设计和电阻选型等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LDO
LDO是low dropout regulator，意为低压差线性稳压器，是相
对于传统的线性稳压器来说的。传统的线性稳压器，如78xx系列的
芯片都要求输入电压要比输出电压高出2v~3V以上，否则就不能正常
工作。但是在一些情况下，这样的条件显然是太苛刻了，如5v转3.
3v,输入与输出的压差只有1.7v，显然是不满足条件的。针对这种情
况，才有了LDO类的电源转换芯片。
LDO 是一种线性稳压器。线性稳压器使用在其线性区域内运行
的晶体管或 FET，从应用的输入电压中减去超额的电压，产生经过
调节的输出电压。所谓压降电压，是指稳压器将输出电压维持在其额
定值上下 100mV 之内所需的输入电压与输出电压差额的最小值。正
输出电压的
LDO（低压降）稳压器通常使用功率晶体管（也称为传递设备）
作为 PNP。这种晶体管允许饱和，所以稳压器可以有一个非常低的
压降电压，通常为 200mV 左右；与之相比，使用 NPN 复合电源晶
体管的传统线性稳压器的压降为 2V 左右。负输出 LDO 使用 NPN
作为它的传递设备，其运行模式与正输出 LDO 的 PNP设备类似。
更新的发展使用 CMOS 功率晶体管，它能够提供最低的压降电
压。使用 CMOS，通过稳压器的唯一电压压降是电源设备负载电流
的 ON 电阻造成的。如果负载较小，这种方式产生的压降只有几十
毫伏。
DCDC的意思是直流变（到）直流（不同直流电源值的转换），
只要符合这个定义都可以叫DCDC转换器，
包括LDO。但是一般的说法是把直流变（到）直流由开关方式实
现的器件叫DCDC。
LDO是低压降的意思，这有一段说明：低压降（LDO）线性稳压
器的成本低，噪音低，静态电流小，
这些是它的突出优点。它需要的外接元件也很少，通常只需要一
两个旁路电容。新的LDO线性稳压
器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流
6μA（TI的TPS78001达到Iq=0.5uA），电压降只有100mV(TI量产
了号称0.1mV的LDO)。 LDO线性稳
压器的性能之所以能够达到这个水平，主要原因在于其中的调整
管是用P沟道MOSFET，而普通的线
性稳压器是使用PNP晶体管。P沟道MOSFET是电压驱动的，
不需要电流，所以大大降低了器件本身消
耗的电流；另一方面，采用PNP晶体管的电路中，为了防止PN
P晶体管进入饱和状态而降低输出能力
， 输入和输出之间的电压降不可以太低；而P沟道MOSFET上
的电压降大致等于输出电流与导通电阻
的乘积。由于MOSFET的导通电阻很小，因而它上面的电压降
非常低。
如果输入电压和输出电压很接近，最好是选用LDO稳压器，可
达到很高的效率。所以，在把锂离子电
池电压转换为3V输出电压的应用中大多选用LDO稳压器。虽说
电池的能量最後有百分之十是没有使用
，LDO稳压器仍然能够保证电池的工作时间较长，同时噪音较低。
如果输入电压和输出电压不是很接近，就要考虑用开关型的DC
DC了，应为从上面的原理可以知道，
LDO的输入电流基本上是等于输出电流的，如果压降太大，耗在
LDO上能量太大，效率不高。
DC-DC转换器包括升压、降压、升/降压和反相等电路。DC-DC
转换器的优点是效率高、可以输出大
电流、静态电流小。随著集成度的提高，许多新型DC-DC转换
器仅需要几只外接电感器和滤波电容
器。但是，这类电源控制器的输出脉动和开关噪音较大、成本相
对较高。
近几年来，随著半导体技术的发展，表面贴装的电感器、电容器、
以及高集成度的电源控制芯片的
成本不断降低，体积越来越小。由于出现了导通电阻很小的MO
SFET可以输出很大功率，因而不需要
外部的大功率FET。例如对于3V的输入电压，利用芯片上的N
FET可以得到5V/2A的输出。其次，对于
中小功率的应用，可以使用成本低小型封装。另外，如果开关频
率提高到1MHz，还能够降低成本、
可以使用尺寸较小的电感器和电容器。有些新器件还增加许多新
功能，如软启动、限流、PFM或者
PWM方式选择等。
总的来说，升压是一定要选DCDC的，降压，是选择DCDC还
是LDO，要在成本，效率，噪声和性能上
比较。
生产厂家主要有：TI,NS,Maxim,LTC,Intersil,Fairchild等；
LDO的四大要素：
压差Dropout、噪音Noise、共模/纹波抑制比（PSRR）、静态
电流Iq，这是LDO的四大关键数据。
产品设计师按产品负载对电性能的要求结合四大要素来选择LD
O。
在手机上用的LDO要求尽可能小的噪音（纹波），在没有RF
的便携式产品需求静态电流小的LDO。
LDO的工作条件：
Vin >= Vdrop + Vout。
且一般需要两个外接电容：Cin、Cout，一般采用钽电容或MLC
C。
注意：LDO是稳压器
