Matlab上机考查调试报告模板
MatlabSimulink课程上机实验汇报
模糊控制
模糊控制概述
模糊控制是以模糊集合论，模糊语言变量及模糊逻辑推理为基础的计算 机智能控制。在传统的控制领域里，控制系统动态模式的精确与否是影 响控制优劣的最主要关键，系统动态的信息越详细，则越能达到精确控 制的目的。传统的控制理论对于明确系统有强而有力的控制能力，但对 于过于复杂或难以精确描述的系统，则显得无能为力。因此便尝试着以 模糊数学来处理这些控制问题。
PID控制器参数的工程整定方法，主要有临界比例法、反应曲线法和衰减法。三种方法各有其特点， 其共同点都是通过试验，然后按照工程经验公式对控制器参数进行整定。但无论采用哪一种方法所得到的 控制器参数，都需要在实际运行中进行最后调整与完善。现在一般采用的是临界比例法。
PID控制
1.2 PID控制器的参数整定
模糊控制
模糊集合
经典集合论中任意一个元素与任意一个集合之间的关系，只是“属于”或“不属于”，两者必居其一 而且只居其一。它描述的是有明确分界线的元素组合。经典集合用0或1简单地表示“属于”或“不属于” 的分类对比，而模糊集合则是把它扩展成用0~1之间的连续变化值来描述元素的属于程度。经典集合中元 素必须符合特征函数，而模糊集合实际上是将经典集合论中的特征函数表示扩展到用隶属度函数来表示。
隶属度函数实质上反映的是事物的渐变性，要遵守一些基本规则。 1．表示隶属度函数的模糊集合必须是凸模糊集合 2．变量所取隶属度函数通常是对称和平衡的 3．隶属度函数要遵从语意顺序和避免不恰当重叠 4．隶属度函数的选择需要考虑重叠指数
模糊控制
模糊集合
隶属度函数举例
MATLAB语言上机实习报告
MATLAB语⾔上机实习报告课程名称：测绘程序设计课程性质：必修测绘程序设计实习报告学院：测绘⼯程学院班级：1220501实习地点：核⼯楼410班级组号：学⽣姓名：赵建新学⽣学号：201220050163指导教师：王建强⽇期：年⽉⽇⽬录实验1 matlab软件练习 (2)实验2 matlab解算⽅程 (5)实验3 matlab绘图 (8)实验4 ⾓度弧度互换 (12)实验5 坐标正反算 (15)实验6 ⽔准⽹计算 (17)实验7 导线⽹计算 (20)实验8 坐标转换 (23)实验⼼得 (26)实验1 matlab软件练习[实验项⽬]：MATLAB软件练习。
[实验⽬的]：熟悉对MATLAB的操作。
[实验仪器设备]：计算机及MATLAB R2009a程序设计语⾔。
[实验原理]：Matlab主要应⽤于数学计算、系统建模与仿真、数学分析与可视化、科学与⼯程制图和⽤户界⾯设计等。
Matlab是⼀个交互式开发系统，其基本数据要素是矩阵。
它的语法规则简单，⽤解释⽅式⼯作，编写程序和运⾏同步，键⼊程序⽴即得出结果，⼈机交互更加简洁和智能化。
[实验内容]：打开matlab，将⿏标放⾄菜单栏和⼯具栏图标上，了解其功能特点以及单击某个图标，熟悉它的界⾯、操作。
例如：（1）命令窗⼝：是进⾏matlab操作最主要的窗⼝，可以把命令窗⼝看成“草稿本”。
在命令窗⼝输⼊matlab的命令和数据后按回车键，⽴即执⾏运算并现实结果。
语句形式为：>>变量=表达式。
（2）历史命令窗⼝：位于界⾯的左下侧，⽤来记录并显⽰已经运⾏过的命令、函数及表达式。
在默认设置下，该窗⼝会显⽰⾃安装⼀来所有使⽤过的命令的历史记录，并标明每次启动软件的时间。
（3）当前⽬录浏览窗⼝：界⾯的左上侧，⽤来设置当前⽬录，并显⽰当前⽬录下的M-⽂件、Mat⽂件、Mdl⽂件等⽂件信息，窗⼝中包括⽂件类型、⽂件⼤⼩、最后修改时间和⽂件的说明信息等。
[实验数据记录及处理]：（1）运⾏matlab，界⾯是⼀个⾼度集成的⼯作界⾯，主要由菜单栏、⼯具栏、当前⼯作⽬录窗⼝、⼯作空间管理窗⼝、历史命令窗⼝和命令窗⼝等组成，如下图所⽰：（2）建⽴“M-⽂件”（“M-⽂件编辑/调试窗⼝集合了代码编辑和程序调试的功能，兵可以分析程序的运⾏效率）[实验结论]：Matlab是⼀款很好的应⽤于数学计算、系统建模与仿真、数学分析与可视化、科学与⼯程制图和⽤户界⾯设计等软件。
matlab上机报告

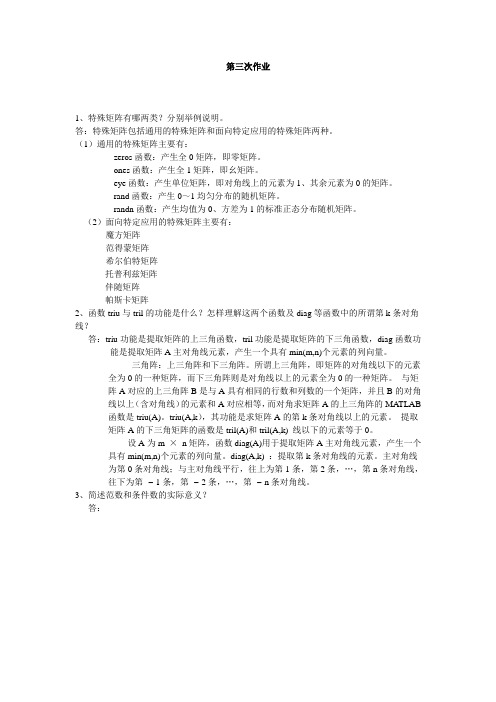

第三次作业1、特殊矩阵有哪两类？分别举例说明。
答：特殊矩阵包括通用的特殊矩阵和面向特定应用的特殊矩阵两种。
（1）通用的特殊矩阵主要有：zeros函数：产生全0矩阵，即零矩阵。
ones函数：产生全1矩阵，即幺矩阵。
eye函数：产生单位矩阵，即对角线上的元素为1、其余元素为0的矩阵。
rand函数：产生0～1均匀分布的随机矩阵。
randn函数：产生均值为0、方差为1的标准正态分布随机矩阵。
（2）面向特定应用的特殊矩阵主要有：魔方矩阵范得蒙矩阵希尔伯特矩阵托普利兹矩阵伴随矩阵帕斯卡矩阵2、函数triu与tril的功能是什么？怎样理解这两个函数及diag等函数中的所谓第k条对角线？答：triu功能是提取矩阵的上三角函数，tril功能是提取矩阵的下三角函数，diag函数功能是提取矩阵A主对角线元素，产生一个具有min(m,n)个元素的列向量。
三角阵：上三角阵和下三角阵。
所谓上三角阵，即矩阵的对角线以下的元素全为0的一种矩阵，而下三角阵则是对角线以上的元素全为0的一种矩阵。
与矩阵A对应的上三角阵B是与A具有相同的行数和列数的一个矩阵，并且B的对角线以上（含对角线）的元素和A对应相等，而对角求矩阵A的上三角阵的MATLAB函数是triu(A)。
triu(A,k），其功能是求矩阵A的第k条对角线以上的元素。
提取矩阵A的下三角矩阵的函数是tril(A)和tril(A,k) 线以下的元素等于0。
设A为m ×n矩阵，函数diag(A)用于提取矩阵A主对角线元素，产生一个具有min(m,n)个元素的列向量。
diag(A,k) ：提取第k条对角线的元素。
主对角线为第0条对角线；与主对角线平行，往上为第1条，第2条，…，第n条对角线，往下为第−1条，第−2条，…，第−n条对角线。
3、简述范数和条件数的实际意义？答：设向量V = (v 1,v 2,…,v n )，向量的3种常用范数如下。
1-范数：11ni i V v ==∑。
MATLAB试验报告
实验二初试MATLAB一、实验目的1．熟悉视窗下的MATLAB环境；2．掌握MATLAB软件的基本使用方法；3．应用MATLAB命令建立系统数学模型；4．掌握利用MATLAB软件进行控制系统模型转换的方法。
二、实验属性（验证性）三、实验仪器设备及器材1．硬件要求基于IBM-PC或与之完全相兼容的带有中央处理器的奔腾及其以上机器至少64KB内存，推荐使用128KB以上内存。
2．软件要求安装有MATLAB，并且有Microsoft Word7.0（office95）以上支持的操作系统。
四、实验要求实验前要求熟悉相关MATLAB函数并预习实验的相关内容，写出预习报告。
实验时要按要求完成上机实验内容并且检验和调整程序，观察并记录仿真结果。
实验后写出实验报告，并对仿真实验结果进行分析、讨论。
五、实验内容与步骤1．双击MATLAB6.5的图标，运行MATLAB时，展示在用户面前的为桌面环境的缺省界面窗口，如图2-1所示。
图2-1 MATLAB的桌面环境要求熟悉视窗下的MATLAB环境，分别观察和熟悉菜单项、工具栏、历史命令窗口、命令窗口、当前目录浏览器、工作空间浏览器、目录分类窗口、M文件编辑器/调试器、超文本帮助浏览器。
2．单击工具栏中帮助按钮（或者单击Help菜单中的MATLAB Help），打开MATLAB6.5的帮助系统，练习和熟悉MATLAB6.5的帮助系统的使用。
3．应用MATLAB命令编写相应M文件,建立图2-2系统的数学模型——闭环传递函数。
图2-2 调速系统g1=tf(1,[0.01,1]);g2=tf([0.17,1],[0.085,0]);g3=g1;g4=tf([0.15,1],[0.05,0]);g5=tf(70,[0.0067,1]);g6=tf(0.21,[0.15,1]);g7=tf(130,[1,0]);g11=feedback(g6,0.01*g4*g5*g1);g22=feedback(g1*g7,0.212);g33=feedback(g2*g3*g4*g5*g22,0.0044*g1);g=g1*g33Transfer function:2.321 s^3 + 261.2 s^2 + 3003 s + 9100--------------------------------------------------------------- 2.848e-013 s^8 + 1.564e-010 s^7 + 3.487e-008 s^6 + 4.042e-006 s^5 + 0.0002572 s^4 + 0.01876 s^3 + 1.266 s^2+ 13.21 s + 40.04实验三 基于MATLAB 的系统时域分析一、实验目的1．熟悉MATLAB 的各种绘图命令；2．掌握基于MATLAB 的控制系统时域分析方法。
Matlab上机报告
《MATLAB 课程》课程实习报告（一） 实习日期：2016-9-13学院：数学与统计学院学院 专业：数学与应用数学 姓名：王子璇 学号：201413230061， 先求下列表达式的值，然后显示MATLAB 工作空间的使用情况，并保存全部变量。
（1）21185sin 2ez +=代码：>> z1=2*sin(85*pi/180)/(1+exp(2))截图：（3）()0.3,9.2,8.2,...,8.29.2,0.3,233.0ln 3.0sin 23.03.03---=+++-=-a a a e e z a a 提示：利用冒号表达式生成a 向量，求各点的函数值时用点乘运算。
代码：>> a=-3.0:0.1:3.0;>> z3=(exp(0.3*a)-exp(-0.3*a))/2.*sin(a+0.3)+log((0.3+a)/2)截图：（4）5.2:5.0:0其中,32,1221,110,2224=⎪⎩⎪⎨⎧<≤+-<≤-<≤=t t t t t t t t z提示：用逻辑表达式求分段函数值。
代码：>> t=0:0.5:2.5;>> z4=t.^2.*(t>=0&t<1)+(t.^2-1).*(t>=1&t<2)+(t.^2-2*t+1).*(t>=2&t<3)截图：2， 设有矩阵A 和B⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡=25242322212019181716151413121110987654321A ，⎥⎥⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎢⎢⎣⎡--=11134079423096171603B （1） 求它们的乘积C 。
（2） 将矩阵C 的右下角23⨯子矩阵赋给D 。
（3） 查看MATLAB 工作空间的使用情况。
代码：（1）>> A=[1 2 3 4 5;6 7 8 9 10;11 12 13 14 15;16 17 18 19 20;21 22 23 24 25]>> B=[3 0 16;17 -6 9;0 23 -4;9 7 0;4 13 11]>> C=A*B（2）>> F=size(C);>> D=C(F(1)-2:F(1),F(2)-1:F(2));>> whos截图：（1）（2）3，下面是一个线性方程组：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡52.067.095.061141514111121321x x x（1） 求方程的解。
MATLAB程序调试(总结)
MATLAB程序调试
程序调试是一个很基本也很重要的问题。
人不是神，没有谁能一遍写出完全正确没有错误的程序。
错误的程序大致分为以下三类：
1 拼写错误：比如应该是sum()，写成了smu()；这样的错误程序运行时会提示错误。
2 语法错误：比如6/0这样的就会造成错误；这样的程序不一定会报错，但是结果显示的完全不正常。
3 逻辑错误：这样的错误非常隐蔽，往往是对算法考虑不周全。
程序可以顺利通过，显示的结果也是正常的数值，但是与先验的预期不符合。
那么：如何发现错误呢？
最简单的莫过于MA TLAB直接告诉你哪行出错了，但是很多时候情况并不这么简单。
比如第35行出错了，但是出错的原因是因为上面几行的一些中间结果出错导致；或者程序根本没有报错，但是最后的结果不对。
这种时候就需要单步调试。
断点：
所谓断点，就是程序运行啊运行，运行到有断点的这一步会自动停住，方便你在中间环节调试，监督程序运行。
程序运行到当前断点：
步进：
在当前断点处查看变量：
STEP IN，查看子函数运行情况：
子函数中的步进和跳出：
以上说的是MA TLAB调试程序中最常用的方法。
此外再介绍一个函数：DBSTOP
在一般的情况下，MATLAB运行程序时遇到错误会自动停止运行。
而这个函数可以实现遇到错误时自动进入调试状态，停在当前出错行。
语法格式：
DBSTOP IF ERROR
当然还有很多其他格式，具体的就看MA TLAB HELP吧。
概率论与数理统计MATLAB上机实验报告
《概率论与数理统计》MATLAB上机实验实验报告一、实验目的1、熟悉matlab的操作。
了解用matlab解决概率相关问题的方法。
2、增强动手能力，通过完成实验内容增强自己动手能力。
二、实验内容1、列出常见分布的概率密度及分布函数的命令，并操作。
概率密度函数分布函数(累积分布函数) 正态分布normpdf(x,mu,sigma) cd f(‘Normal’,x, mu,sigma);均匀分布（连续）unifpdf(x,a,b) cdf(‘Uniform’,x,a,b);均匀分布（离散）unidpdf(x,n) cdf(‘Discrete Uniform’,x,n);指数分布exppdf(x,a) cdf(‘Exponential’,x,a);几何分布geopdf(x,p) cdf(‘Geometric’,x,p);二项分布binopdf(x,n,p) cdf(‘Binomial’,x,n,p);泊松分布poisspdf(x,n) cdf(‘Poisson’,x,n);2、掷硬币150次，其中正面出现的概率为0.5，这150次中正面出现的次数记为X(1) 试计算X=45的概率和X≤45 的概率；(2) 绘制分布函数图形和概率分布律图形。
答:(1)P(x=45)=pd =3.0945e-07P(x<=45)=cd =5.2943e-07(2)3、用Matlab软件生成服从二项分布的随机数，并验证泊松定理。
用matlab依次生成(n=300,p=0.5),(n=3000,p=0.05),(n=30000,p=0.005)的二项分布随机数，以及参数λ=150的泊松分布，并作出图线如下。
由此可以见得，随着n的增大，二项分布与泊松分布的概率密度函数几乎重合。
因此当n足够大时，可以认为泊松分布与二项分布一致。
4、 设22221),(y x e y x f +−=π是一个二维随机变量的联合概率密度函数，画出这一函数的联合概率密度图像。
MATLAB第二次上机实验报告
电子科技大学电子工程学院标准实验报告（实验）课程名称MATLAB与数值分析学生姓名：学号：指导教师：一、实验名称实验二 线性方程组求解和函数的数值逼近二、实验目的通过上机实验，使学生对病态问题、线性方程组求解和函数的数值逼近方法有一个初步的理解。
实验涉及的核心知识点：病态方程求解、矩阵分解和方程组求解、Lagrange 插值。
实验重点与难点：算法设计和MATLAB 编程三、实验内容1. 对高阶多项式()()()()()2011220k p x x x x x k ==---=-∏编程求下面方程的解()190p x x ε+=并绘图演示方程的解与扰动量ε的关系。
2. 对220n =，生成对应的Hilbert 矩阵，计算矩阵的条件数；通过先确定解获得常向量b 的方法，确定方程组()n H x b =最后，用矩阵分解方法求解方程组，并分析计算结果。
3. 对函数()21125f x x =+ []1,1x ∈-的Chebyshev 点()()21cos 21k k x n π⎛⎫-= ⎪ ⎪+⎝⎭，1,2,,1k n =+编程进行Lagrange 插值，并分析插值结果。
四、实验数据及结果分析1. 对高阶多项式()()()()()2011220k p x x x x x k ==---=-∏编程求下面方程的解()190p x x ε+=并绘图演示方程的解与扰动量ε的关系。
p=[1,-1]; for i=2:20 n=[1,-i];p=conv(p,n); % 求多项式乘积 endm=zeros(1,21); % m 的最高次幂为20，有21项 hold on x=1:20;d=[-1,0,0.1,0.5,1]; for i=1:5delt=d(i); m(2)=delt;y=(roots(p+m))'; % 求多项式的根 plot(x,y,'-o','color',[i/5,i/20,i/10]); endtitle('方程p(x)=0的解与扰动量delt 的关系')legend('delt=-1','delt=0','delt=0.1','delt=0.5','delt=1')24681012141618200102030405060方程p(x)=0的解与扰动量delt 的关系delt=-1delt=0delt=0.1delt=0.5delt=12.对220n =，生成对应的Hilbert 矩阵，计算矩阵的条件数；通过先确定解获得常向量b 的方法，确定方程组()n H x b =最后，用矩阵分解方法求解方程组，并分析计算结果。
MATLAB实验报告
MATLAB实验报告MATLAB 实验报告姓名：专业：学号：实验⼀ MATLAB环境的熟悉与基本运算⼀、实验⽬的：1．熟悉MATLAB开发环境2．掌握矩阵、变量、表达式的各种基本运算⼆、实验基本知识：1.熟悉MATLAB环境:MATLAB桌⾯和命令窗⼝、命令历史窗⼝、帮助信息浏览器、⼯作空间浏览器⽂件和搜索路径浏览器。
2.掌握MATLAB常⽤命令3.MATLAB变量与运算符变量命名规则如下：（1）变量名可以由英语字母、数字和下划线组成（2）变量名应以英⽂字母开头（3）长度不⼤于31个（4）区分⼤⼩写MATLAB中设置了⼀些特殊的变量与常量，列于下表。
MATLAB运算符，通过下⾯⼏个表来说明MATLAB的各种常⽤运算符表2 MATLAB算术运算符表3 MATLAB关系运算符表4 MATLAB逻辑运算符表5 MATLAB特殊运算4.MATLAB的⼀维、⼆维数组的寻访表6 ⼦数组访问与赋值常⽤的相关指令格式5.MATLAB的基本运算表7 两种运算指令形式和实质内涵的异同表6.MATLAB的常⽤函数表8 标准数组⽣成函数表9 数组操作函数三、实验内容1、学习安装MATLAB软件。
2、学习使⽤help命令，例如在命令窗⼝输⼊help eye，然后根据帮助说明，学习使⽤指令eye（其它不会⽤的指令，依照此⽅法类推）3、学习使⽤clc、clear，观察command window、command history和workspace 等窗⼝的变化结果。
4、初步程序的编写练习，新建M-file，保存（⾃⼰设定⽂件名，例如exerc1、exerc2、exerc3……），学习使⽤MATLAB的基本运算符、数组寻访指令、标准数组⽣成函数和数组操作函数。
注意：每⼀次M-file的修改后，都要存盘。
四、实验结果练习A：（1）help rand，然后随机⽣成⼀个2×6的数组，观察command window、command history和workspace等窗⼝的变化结果。
MATLAB实验5报告参考模板
学院数学与计算机科学系上机实验五报告
2015 年至2016 年度第1学期上机时间2015-12-09
数计系级数本班姓名
实验项目：函数的定义、函数间的相互调用、循环编程应用案例
实验目的：掌握函数定义的方法、掌握函数间的相互调用及循环语句的基本应用
实验要求：
定义一个用循环计算某一列元素和的函数sum1。
建一个脚本，脚本中读取以下表格（data.xlsx）的数据，并调用sum1函数计算X1中前10个元素之和，以及计算X2中后10个元素之和。
