城镇污水处理厂电气负荷计算及自控系统设计
小型城市生活污水处理厂电气与自控系统设计
小型城市生活污水处理厂电气与自控系统设计摘要：在大力提倡节能环保的背景下，污水处理厂的自控系统设计和应用也日益凸显其重要性。
由于污水处理的工艺流程较多、能耗较大，为此，要注重自控系统的设计、运行和管理，在污水处理厂中引入先进的控制技术、网络通信技术和现场总线技术等，实现对污水处理的自动化控制，从而较好地提升污水处理厂的经济效益和社会效益。
关键词：小型城市；生活污水；处理厂；电气；自控系统设计引言：十九大召开后，五水共治工作向纵深推进，对污水处理极为重视，污水处置、再生水利用以及配套管网，合流制管网改造、雨污分流管网等建设项目越来越多。
现在无论是哪类污水处理厂，自控系统的应用都发挥着至关重要的作用。
本文主要对小型城市生活污水处理厂电气与自控系统设计进行了分析与探讨。
1 城市生活污水处理现状随着中国的工业化进程不断加快，人们对于水资源的需求也越来越大，水资源变为一个很大的缺口，造成了人均水资源占有较少且分布不均衡。
近年来，我国污水处理行业突飞猛进，污水处理能力逐渐提升，处理效率得到了很好的改善的同时处理量也快速增长。
人们平时饮食所排放的残羹剩饭会随着时间和温度的变化发生腐烂的情况，随着污水的排放，滋养了不少的有害细菌和病毒，导致产生恶臭的同时，危害着人们的身体健康；洗洁精、洁厕灵等一系列的产品里面含有大量的化学物质，随着污水的排放，会对水造成氮磷污染，导致水体的富营养化，甚至会引起蓝藻爆发；生活污水如果未经处理便流入水源区域，极易对纯净水造成污染，让有毒物质随着水循环而进入到人们的饮用水中，造成的后果更是难以想象。
因此，有效的污水处理再循环利用是当代社会不可缺少的工艺程序。
2 污水处理厂自控系统设计原则污水处理厂的自控系统与污水处理系统投资、运行稳定性有密切关联。
为此，要注重把握污水处理厂自控系统的设计原则，以提升污水处理的有效性。
①集中管理、分散控制。
结合污水处理工艺的特点和整体管理要求，实现对污水处理工艺的控制和管理，可以降低人工管理成本。
污水厂电气自动化系统综合设计
污水厂电气自动化系统综合设计污水处理是城市环境保护的重要组成部分，而污水厂的电气自动化系统是实现污水处理的关键。
设计一个完善的污水厂电气自动化系统，可以有效地提高污水处理的效率和质量，减少人为操作的错误和损失。
本文将从污水厂的电气自动化系统综合设计方面进行讨论。
一、污水厂电气自动化系统的概述污水厂的电气自动化系统是整个污水处理过程中的重要组成部分，主要用于控制和监测处理设备的运行状态，优化污水处理过程，提高处理效率和节约能源。
一个完善的电气自动化系统应该包括PLC控制系统、SCADA监控系统、仪表控制系统、通信网络系统等多个方面的内容。
PLC控制系统是污水厂电气自动化系统中的核心部分，它可以对处理设备进行精准的控制和调节，实现各个设备的协调运行。
SCADA监控系统则是用于对整个处理过程进行实时的监测和数据采集，可以帮助工作人员对整个处理过程进行远程监控和操控。
仪表控制系统主要用于污水处理设备的参数测量和控制，如流量、浓度、温度等参数的监测和调节。
通信网络系统则是整个电气自动化系统的基础支撑，通过网络系统可以实现各个设备之间的信息共享和数据传输，为整个自动化系统提供可靠的数据通信支持。
二、污水厂电气自动化系统的综合设计1. 系统架构设计在进行污水厂电气自动化系统的综合设计时，首先需要明确系统的总体架构。
根据处理设备的类型和数量，确定各个设备的控制方式和通信方案，为系统的后续设计工作提供基础支撑。
2. 控制策略设计在设计控制策略时，需要结合实际处理工艺和设备特性，制定相应的控制方案。
可以根据不同的处理工艺和污水特性，设计相应的控制逻辑和参数设定，实现对处理设备的精准控制和调节。
3. 硬件选型与布置在进行硬件选型时，需要综合考虑设备的品牌、性能、稳定性和可靠性等因素，选用适用于污水处理场景的控制设备和仪表。
在硬件布置时，需要考虑设备之间的连接方式和布线规划，确保系统的稳定性和可靠性。
4. 通信网络设计通信网络是污水厂电气自动化系统中的重要组成部分，需要设计一个可靠的通信网络方案，保障各个设备之间的信息传输和数据共享。
污水处理厂自控系统的设计方案
污水处理厂自控系统的设计方案污水处理厂是处理城市生活污水的重要设施，在运行过程中需要进行空间、时间和物质的调控和协调，以达到高效、稳定地处理污水的目的。
为了实现这一目标，污水处理厂自控系统起到了至关重要的作用。
本文将从污水处理过程中的核心问题出发，介绍污水处理厂自控系统的设计方案。
一、污水处理厂自控系统的框架污水处理厂自控系统是污水处理工艺过程的重要组成部分，其框架一般包括数据采集、数据处理、数据传输、动作控制等模块。
其中，数据采集模块负责监测污水处理过程中的各项参数，包括污水水质、污泥品质、温度、压力等；数据处理模块负责对数据进行处理和分析，提供实时监测、历史数据查询等服务；数据传输模块负责将处理过后的数据传输到运行控制系统中；动作控制模块则负责根据运行控制系统的控制参数，对污水处理过程进行调控和协调。
二、污水处理厂自控系统的设计方案1. 数据采集模块数据采集模块是污水处理厂自控系统最核心的环节，数据的准确性和实时性直接关系到整个处理过程的稳定性和效果。
在数据采集模块的设计中，应当考虑到以下几方面：(1) 传感器的选择和安装：传感器的选择要考虑到水质、气体、电力等多种参数，同时要考虑到所处环境的特殊性。
传感器的安装位置和数量应该足够全面，能够建立完整的监测网络。
(2) 数据采集频率：在设计数据采集模块时，要考虑到信息传输的实时性和质量，尽可能降低数据传输时延。
(3) 数据校准，数据质量管理：传感器数据需要经过校准，保证其准确性和可靠性，同时应该建立实时监测的数据质量管理控制机制。
2. 数据处理模块数据处理模块是污水处理厂自控系统中的关键环节之一，主要负责将传感器提供的监测数据转化为可视化的数据分析和操作指令。
在数据处理模块设计中，应当考虑到以下几方面：(1) 数据转化：数据处理模块需要将传感器中采集到的原始数据进行算法计算，转化为污水处理过程中的各项参数，如COD、NH3-N、NO3-N等。
(2) 分析和报警：数据处理模块需要根据数据分析产生相应的运行情况报告和警报。
污水厂电气自动化系统综合设计
污水厂电气自动化系统综合设计随着城市化进程的加快和人口的不断增长，城市污水处理工作已经成为了治理城市污染的重要环节。
污水处理厂作为处理城市生活污水的关键设施，其运行稳定和效率高低直接关系到城市环境的整体卫生水平。
在污水处理厂的运行中，电气自动化系统起着至关重要的作用。
本文将围绕污水厂电气自动化系统进行综合设计，从硬件设备选型、控制系统设计、通信网络布置等方面进行详细阐述。
一、硬件设备选型1. 变频器变频器是污水处理厂电气自动化系统中非常重要的设备，主要用于调节污水处理设备中的水泵、风机等电动机的转速，以实现对流量、压力的精确控制。
在变频器选型时，需要考虑到污水处理厂的特殊环境，如高湿、腐蚀等特点，因此需要选择防护等级高、耐腐蚀的变频器产品。
需要考虑到变频器的功率匹配和控制精度，以确保污水处理设备的正常稳定运行。
2. PLC控制器PLC控制器作为污水处理厂电气自动化系统的“大脑”，负责实现设备间的通讯和数据交换，也是整个系统的核心控制部分。
在选择PLC控制器时，需要考虑到控制系统的复杂性和完整性，以及对实时性和可靠性的要求。
需要考虑到使用环境的恶劣条件，如高温、高湿、腐蚀等，选择具有良好防护等级和稳定性的产品。
3. 人机界面（HMI）人机界面是污水处理厂电气自动化系统中的重要组成部分，其作用是实现操作人员与控制系统之间的交互，监控设备运行状态，实现远程控制和数据采集。
在选择HMI产品时，需要考虑到显示效果、操作便捷性和稳定性等因素，以确保操作人员能够方便、准确地进行设备监控和控制。
二、控制系统设计1. 控制策略设计污水处理厂的电气自动化系统控制策略设计直接影响到整个系统的运行效率和稳定性。
在设计控制策略时，需要考虑到设备之间的协调运行和节能优化，例如通过变频器控制系统实现设备的智能调速，根据实时污水处理量和水质情况对设备运行参数进行实时调整。
2. 安全保护设计在电气自动化系统设计中，安全保护是至关重要的一环。
污水处理厂电气设计方案
污水处理厂电气设计方案(总15页) -本页仅作为预览文档封面，使用时请删除本页-污水处理厂电气设计方案5.9.1.设计范围本工程设计范围主要内容有：厂内供配电设计、电气控制设计、照明设计、导线敷设设计、防雷接地设计。
5.9.2.供电电源为保证污水处理厂连续、可靠地运行，该污水处理厂电源负荷等级为二级，要求由两个独立电源供电，而且须做到在电力线路常见故障时不致中断供电，或中断后能迅速恢复，并确保应急情况下的供电。
根据资料，本工程此两路10kV电源为一用一备，每路电源均能承担全厂负荷的100％运行，分别来自牧马山变压站和临港变电站，根据当地的实际情况，还设置柴油发电机组作为安保备用电源。
本工程已经完成一期一阶段高压供配电的设计建设，一期二、三阶段不再单独增加高压馈电柜及高压设备。
除已经完成1#市电的建设，2#市电及安保电源政府相关部门已经按照电业局具体要求正在实施，不在本次电源设计范围。
本次供电电源的设计范围为从低压母线引出电源至二阶段低压配电屏柜或设备。
5.9.3.负荷计算及变压器容量选择本工程用电负荷分为工业动力负荷和辅助照明负荷两大类，主要动力设备负荷为鼓风机及泵类负荷。
主要动力设备负荷量按照轴功率法计算；其余机械设备负荷量采用需要系数法计算；辅助照明负荷及办公用电负荷按单位建筑面积用电指标计算。
污水处理厂主要用电负荷分布在鼓风机房、污水提升泵房、生化池、污泥浓缩脱水间等，另有其它生产用电及办公用电。
设备均为低压(380/220V)负荷。
本工程负荷计算结果见下表：备注：电机效率按照95％计算，功率因素按照计算一期一阶段工程已经建设有两台400KVA干式变压器，采用低压侧集中无功功率补偿，一期万吨月实际消耗的最多能耗为：18万KWH，平均消耗有功为250KW，最大消耗功率约为320KW，约有80KW剩余。
一期二阶段和三阶段与一阶段共用变压器，采用低压无功集中补偿和负荷均衡分布，一期共需要的功率擦为最大需要功率为715KW，加之采用干式变压器，可以长时间满负荷工作和短时间过负荷，因此可以不考虑对变压器增容，利用现有变压器满足5万吨/日生产的供电，变压器负荷率约90％，平均负荷负荷率为80％。

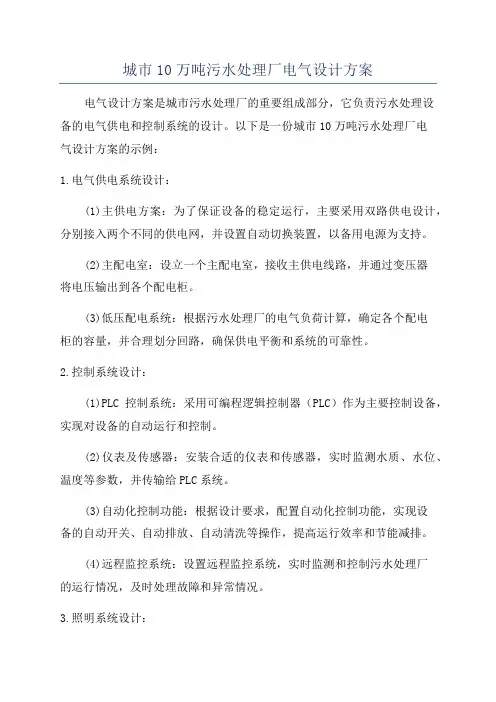

城市10万吨污水处理厂电气设计方案
城市10万吨污水处理厂电气设计方案电气设计方案是城市污水处理厂的重要组成部分，它负责污水处理设备的电气供电和控制系统的设计。
以下是一份城市10万吨污水处理厂电气设计方案的示例：1.电气供电系统设计：(1)主供电方案：为了保证设备的稳定运行，主要采用双路供电设计，分别接入两个不同的供电网，并设置自动切换装置，以备用电源为支持。
(2)主配电室：设立一个主配电室，接收主供电线路，并通过变压器将电压输出到各个配电柜。
(3)低压配电系统：根据污水处理厂的电气负荷计算，确定各个配电柜的容量，并合理划分回路，确保供电平衡和系统的可靠性。
2.控制系统设计：(1)PLC控制系统：采用可编程逻辑控制器（PLC）作为主要控制设备，实现对设备的自动运行和控制。
(2)仪表及传感器：安装合适的仪表和传感器，实时监测水质、水位、温度等参数，并传输给PLC系统。
(3)自动化控制功能：根据设计要求，配置自动化控制功能，实现设备的自动开关、自动排放、自动清洗等操作，提高运行效率和节能减排。
(4)远程监控系统：设置远程监控系统，实时监测和控制污水处理厂的运行情况，及时处理故障和异常情况。
3.照明系统设计：(1)安全照明：根据法规要求，设置必要的安全照明装置，确保人员在污水处理厂内的工作环境安全。
(2)作业照明：根据场所需要，设计适宜的照明设施，保证污水处理设备和管道的日常检修和维护工作。
(3)能源节约：选用高效节能的照明设备，合理设置照明回路，利用光感应器或计时开关等技术，实现照明的智能化控制。
4.接地系统设计：(1)接地极布置：合理布置接地极，确保系统与地之间的接地安全可靠，减少雷电和电磁干扰。
(2)系统接地：建立完整接地系统，包括设备接地、结构接地和周边环境接地，确保系统的电气安全。
5.防雷设计：(1)防雷接地：设置防雷接地装置，确保对污水处理厂设备和管道的有效防雷措施。
(2)避雷装置：针对污水处理厂建筑和设备进行防雷设计，减少雷击风险。
污水厂电气自动化系统综合设计
污水厂电气自动化系统综合设计随着城市化进程的加速，城市排污量不断增加，污水处理成为城市环保建设的重要组成部分，因此，污水处理厂的运行必须稳定，而这需要一个完善的电气自动化系统。
本文将介绍一种污水厂电气自动化系统的综合设计方案。
一、系统介绍该电气自动化系统是污水处理厂的一个关键子系统，主要包括PLC控制器、触摸屏、变频器、水泵、电动阀等各种设备。
通过该系统能够实现对污水处理的流程控制、设备状态检测和报警等功能，从而提高整个处理系统的工作效率和管理水平。
下面将分别介绍各个设备与其功能。
1. PLC控制器PLC控制器是该系统的核心设备，它能够将运算控制设备的电信号输入、输出、控制运算和逻辑运算等处理功能相结合。
通过它能够实现对污水处理中的各个组件的控制和方便的数据传输。
同时，由于PLC控制器具有高度稳定性、高速运算和多重通讯等优点，因此它得到了广泛的应用。
2. 触摸屏触摸屏是一个人机界面，是人与电气控制系统之间的桥梁，它可以看作是人的单向终端，也可以看作是信息的单向终端。
触摸屏的主要功能是检测人们的输入，把输入通过串行通讯协议传输到PLC控制器，然后通过PLC控制器执行相应的操作。
3. 变频器变频器是一个用于调整马达转速的电子装置。
它能够实现对电机励磁电压和频率进行调节，从而使马达具有较好的运行效果。
在污水处理系统中，由于流量和水位的变化，水泵的电机所需的负载也会发生变化，而变频器可以根据水泵负载的变化进行自适应调节，从而使水泵保持稳定的工作状态。
4. 水泵水泵是污水处理厂中的重要设备，主要用于将污水从一处输送到另一处。
水泵必须具有高度的可靠性和高效性，同时还需要具有一定的自适应能力。
因此，在污水处理系统中，通常采用多台水泵串联或并联的方式来提高系统的可靠性和稳定性。
5. 电动阀在污水处理系统中，电动阀是调控配管系统中水的流量的重要设备。
根据水的流量和水泵的负载，系统能够自动调整阀门的开启程度，以适应系统各种运行状态。
城市生活污水处理电气自控系统的设计与实现
城市生活污水处理电气自控系统的设计与实现随着社会的不断发展，城市污水问题越来越严重，加快了城市生活污水处理设施建设的步伐。
而电气自控技术在城市生活污水处理设施的运行管理中发挥了重要作用。
本文将介绍城市生活污水处理电气自控系统的设计与实现。
一、概述城市生活污水处理电气自控系统主要由电气控制设备和自控装置组成，通过对处理设施的监测和控制，实现对污水处理的自动化和智能化。
电气自控系统能够实时监测污水处理设施的运行情况，及时发现异常情况并进行处理，提高了污水处理的效率和稳定性，同时减少了能源和人力成本。
二、设计与实现1. 污水处理设施的自动化控制首先，将污水处理设施进行自动化控制。
通过对设施运行状态的监测，实时获取水质参数，如水位、COD、BOD、NH3-N等，以及设备运行状态等数据，通过PLC控制器的输入口将这些数据传输到控制器，相应的对设施进行控制，最终实现对设施的自动化控制。
2. 控制系统的配置在控制系统的配置中，需要进行如下配置：信号采集模块、控制模块、驱动模块和人机界面。
通过科学的配置提高污水处理设施的管理效率。
3. 应用自适应优化控制方法自适应优化控制方法可以自动调整污水处理设施处理方式，实现在不同负荷情况下污水处理设施的自动调节。
这样可以为处理设备提供更为合理的负荷，提高设备的利用效率。
4. 电气自控系统的实现将自动化控制、控制系统的配置和应用自适应优化控制方法相互结合，可以实现电气自控系统的实现。
在实现过程中需要对监测控制系统调试，同时采取一系列预防措施确保系统的稳定性和可靠性。
三、实施效果通过开展城市生活污水处理电气自控系统的设计与实现，可以达到以下效果：1. 污水处理设施实现全自动化管理通过设备的状态监测和自动化控制，实现了针对于不同情况的污水自动处理，提高了污水处理的效益。
2. 能源成本降低对污水处理设施的自动化管理，可以减少能源的使用，避免资源的浪费，从而贡献于共同绿色治理的目标。
