苏科版九年级物理上册13.4电压和电压表的使用练习
13.4电压和电压表的使用—苏科版九年级上册课时练习
13.4电压和电压表的使用—课时练习及答案一、选择题1、如下面所示的电路图中，开关闭合后，两个电压表的示数可以从甲、乙两个表头中读出，下列说法中错误的是( )A.电流表V1是图甲，示数是3V B.电流表V2是图乙，示数是1. 7 VC.电流表V2测量的是灯L2两端的电压 D.灯L2两端的电压是1. 3 V2、关于电压表的使用，下列说法中不正确的是（）A．绝对不允许不经过用电器而把电压表直接接在电源的两极上B．电压表可以直接测电源电压C．电压表不能跟被测电路串联D．电压表使用时要并联在电路中3、小刚在测小灯泡L1两端的电压时，不小心将电压表与L1串联了，如图所示。
下列说法正确的是( )A.灯泡L1、L2发光，电压表有示数B.灯泡L1、L2发光，电压表没有示数C.灯泡L1、L2不发光，电压表有示数D.灯泡L1、L2不发光，电压表没有示数4、如图所示电路中，当开关S闭合后，电压表V1示数为7V，电压表V2示数为8V.若电源电压为12 V，则灯L2两端的电压为( )A. 4 VB. 3 VC. 5 VD. 8 V5、如图所示，电源电压为4V且保持不变.当开关闭合时，只有一只灯泡在发光,且电压表的示数约为4V，由此可以判断( )A.灯L1断路 B.灯L1短路 C.灯L2短路 D.灯L2断路6、如图所示的电路中，甲、乙是连接在电路中的两只电学仪表，闭合开关S后，灯L1、L2均正常发光，则（）A．甲是电流表，乙是电压表，灯L1和L2串联B．甲是电压表，乙是电流表，灯L1和L2并联C．甲是电压表，乙是电流表，灯L1和L2串联D．甲是电流表，乙是电压表，灯L1和L2并联7、如图所示，电路中开关S闭合时电压表测量的是（）A．电源电压B．L1两端的电压C．L2两端的电压D．L1两端的电压和电源电压之和8、小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（）A．1.2V 6V B．1.4V 5.2V C．4.8V 1.2V D．1.4V 3.8V9、如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A. 电压表V1示数为零，灯L1断路B. 电压表V1示数为零，灯L1短路C. 电流表A示数为零，灯L2断路D. 电流表A示数为零，灯L2短路10、如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样。
苏科版2020九年级物理上册13.4电压和电压表的使用 训练
B． 、 不能同时闭合，否则电路将短路
C．若 、 都断开，电压表示数为零
D．若在测得 两端的电压后，只需断开 、闭合 ，就能直接测出 两端的电压
3．关于电压，下列说法错误的是（）
A．电源是提供电压的装置 B．电压是形成电流的原因
C．电路中有电压时，就一定有电流 D．电路中有电流时，电路两端就一定有电压
A．若a、b都是电流表，则L1、L2并联，L3短路
B．若a、b都是电流表，闭合开关，a的示数小于b的示数
C．若a是电压表，b是电流表，闭合开关，只有L2不发光
D．若a、b都是电压表，闭合开关，a的示数等于b的示数
6．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则
A．甲是电流表，乙、丙是电压表 B．甲是电压表，乙、丙是电流表
C．乙是电流表，甲、丙是电压表 D．乙是电压表，甲、丙是电流表
7．如图闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。一只灯泡突然熄灭，两个电表示数均不变，若故障是某只灯泡引起的，则原因可能是（ ）
A．L1短路B．L2短路
C．L1断路D．L2断路
4．如图所示，选择合适电表符号填入a、b、c空缺处，要求两灯均正常发光，则（ ）
A．a是电流表，b是电流表，c是电压表B．a是电流表，b是电压表，c是电流表
C．a是电压表，b是电压表，c是电流表D．a是电压表，b是电流表，c是电流表
5．如图所示的电路，L1、L2、L3是三个规格相同的小灯泡，下列说法正确的是( )
②为验证猜想二，应做编号为____________________________________________的实验；

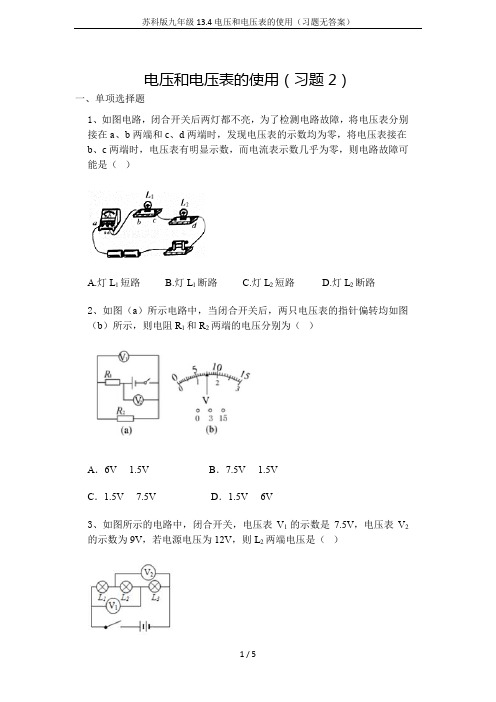

苏科版九年级13.4电压和电压表的使用(习题无答案)
电压和电压表的使用（习题2）一、单项选择题1、如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路2、如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5VC．1.5V 7.5V D．1.5V 6V3、如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A．4.5V B．5.5V C．3V D．2V4、如图所示，将开关闭合后，电压表V1和V2的示数分别为12V和4V，则此时R1两端的电压为（）A．16V B．8V C．4V D．12V5、如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V 1.2V B．6V 1.2V C．1.2V 6V D．1.2V 4.8V6、电压表V1示数是3.8V，电压表V2的示数是2.2V，则灯L1和L2两端的电压分别是（）A．3.8V 2.2V B．2.2V 3.8V C．1.6V 2.2V D．2.2V 1.6V7、某同学在测量如图所示的电路各点间电压时，先把电压表接在a、b 两点间，再把电压表接在a、c 两点间，两次电压表的指针都恰好指在表头刻度盘的正中间，则灯L1两端的电压是（）A．1.5V B．6V C．7.5V D．9V8、如图所示，小阳在“探究串联电路的电压规律”实验时，闭合开关S，用电压表分别测出AB、BC、AC两端的电压分别为U AB=2.5V，U BC=1.5V，U AC=4V，在表格中记录数据后，接下来的实验步骤是（）A．整理器材，结束实验B．分析数据，得出结论C．换用电压表的另一量程，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值9、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A．V1示数为6V B．V1示数大于6VC．V示数小于6V D．V示数大于6V10、如图甲、乙、丙是用电压表测并联电路电压的三种接法，则下列说法正确的是（）A．三种接法测得结果不同B．只有乙接法测得结果正确C．甲和丙的结果之和等于乙的结果D．三种接法测得的结果一样11、如图所示，若电源电压为110V，下列说法正确的是（）A．闭合开关S，若L1断路，则L2也不会亮B．闭合开关S，若L1更亮，则L1两端电压比L2大C．L1和L2两端电压始终相等D．在开关闭合情况下，可直接更换L1的灯泡12、小灯泡L1与L2并联时，L1比L2亮，用电压表测得两灯的电压分别是U1和U2，测得小灯泡L1与L2串联接在同一电电源上时，电路两端的总电压为U，则U1、U2和U的关系是（）A．U1＞U2＞U B．U1=U＞U2C．U1=U2=U D．U1+U2=U二、实验探究题13、（6分）用如图5所示电路来探究串联电路电压特点时：（2）用电压表分别测出L1和L2两端电压及串联总电压的值分别是U1、U2、U，经过多次实验，得到的数据记录在下表中。

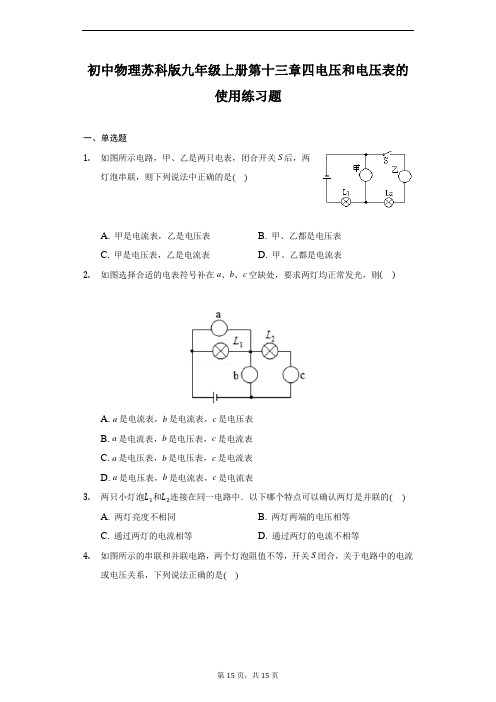

初中物理苏科版九年级上册第十三章四电压和电压表的使用练习题-普通用卷
初中物理苏科版九年级上册第十三章四电压和电压表的使用练习题一、单选题1.如图所示电路，甲、乙是两只电表，闭合开关S后，两灯泡串联，则下列说法中正确的是()A. 甲是电流表，乙是电压表B. 甲、乙都是电压表C. 甲是电压表，乙是电流表D. 甲、乙都是电流表2.如图选择合适的电表符号补在a、b、c空缺处，要求两灯均正常发光，则()A. a是电流表，b是电流表，c是电压表B. a是电流表，b是电压表，c是电流表C. a是电压表，b是电压表，c是电流表D. a是电压表，b是电流表，c是电流表3.两只小灯泡L1和L2连接在同一电路中．以下哪个特点可以确认两灯是并联的()A. 两灯亮度不相同B. 两灯两端的电压相等C. 通过两灯的电流相等D. 通过两灯的电流不相等4.如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是()A. 甲电路中，U=U1=U2B. 甲电路中，U>U1=U2C. 乙电路中，I=I1+I2D. 乙电路中，I>I1=I25.如图所示的电路中，当开关S断开时，电压表测的是()A. 灯Ll两端的电压B. 电源的电压C. 灯L2两端电压D. 灯L2和电源两端的电压6.如图，当开关S1闭合，S2断开时，电压表的示数是3伏；当S1断开，S2闭合时，电压表的数是4.5伏，则灯泡L1和L2两端的电压分别是()A. 3V和5.5VB. 1.5V和4.5VC. 3V和1.5VD. 1.5和3V7.甲、乙、丙分别可能是灯泡L2、电流表或电压表，关于它们的连接情况，下列说法正确的是()A. 若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联B. 若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联C. 若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联D. 若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1和L2串联8.如图所示的电路中，闭合开关S后，下列说法中正确的是()A. 灯L1和L2并联，电流表测的是L1支路的电流B. 灯L1和L2并联，电压表测的是电源电压C. 灯L1和L2串联，电压表测的是L1两端的电压D. 灯L1和L2串联，电压表测的是L2两端的电压9.如图所示，手机充电时把充电器接入电源后，USB接口处的电压是()A. 低于36 VB. 36 V～220VC. 等于220 VD. 高于220 V10.利用如图电路探究串联电路的规律，下列做法错误的是()A. 分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响B. 分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系C. 分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系D. 为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验二、填空题11.在研究电压的作用时，我们可以引入“水路”同“电路”进行类比，如图所示．将抽水机比作电源，则可将阀门比作________，将涡轮比作________，将水管比作________，还可将水压比作________，水流比作________．12.小芳同学在实验室做实验时，将三节干电池串联起来，测得的总电压应该是________V；如果将它们并联起来，总电压又应该是________V．13.联欢晚会上，想装一些彩灯增加气氛，每只小彩灯工作电压不能大于6.3V，但只能用照明插座供电，则至少需要______只彩灯______联起来才能使用。
134电压和电压表的使用-2022-2023学九年级上册物理练习(苏科版)
13.4 电压和电压表的使用一、单选题1．如图所示，一节普通干电池的电压是（）A．1.5V B．2V C．3.7V D．220V1．【答案】A【解析】电压是形成电流的原因，不同的电源提供的电压是不同的，而一节普通干电池的电压为1.5V。
2．如图所示电路中，电源电压恒定，开关S闭合后，灯L1、L2都发光，电流表、电压表均有示数。
一段时间后，其中一盏灯突然熄灭，电压表的示数不变，电流表无示数。
产生这一现象的原因可能是（）A．灯泡L1断路B．灯泡L1短路C．灯泡L2断路D．灯泡L2短路2．【答案】A【解析】如图所示，两灯泡并联，电流表测量的是灯L1中电流，电压表测量的是电源电压。
A．如果灯L1断路，灯L1不发光，电流表和L1在一条支路，电流表无示数，电压表直接测电源电压，电压表示数不变，L2支路不受影响，L2发光，故A符合题意；B．如果灯L1短路，电流表直接与电源两极相连，将电源短路，两个灯泡都不发光，电压表被短路，电压表没有示数，故B不符合题意；C．如果灯L2断路，灯L2不发光，L1支路不受影响，L1发光，电流表测量的是灯L1中电流，电流表有示数，电压表测量的是电源电压，电压表有示数，故C不符合题意；D．如果灯L2短路，将电源短路，两个灯泡都不发光，电压表被短路，电压表没有示数，故D不符合题意。
3．如图所示电路，当开关1S、2S都闭合时（）A ．电流表测量干路中的电流B ．灯泡1L 与2L 两端的电压相等C ．通过灯泡1L 与2L 的电流相等D ．灯泡1L 与2L 两端的电压之和等于电源电压3．【答案】B【解析】A ．电流表串联在灯泡L 1所在支路，故电流表测量通过灯泡L 1的电流，故A 不符合题意；B ．两灯泡并联，故灯泡1L 与2L 两端的电压相等，故B 符合题意；C ．两灯泡并联，两灯泡的电阻未知，故通过灯泡1L 与2L 的电流不一定相等，故C 不符合题意；D ．两灯泡并联，故灯泡1L 与2L 两端的电压相等，且等于电源电压，故D 不符合题意。
13.4电压和电压表的使用(含答案)— 苏科版物理九年级上同步测试
四、电压和电压表的使用1.抽水机的作用是保持水管两端有一定的，水管中就有了持续的水流；电源的作用是保持电路两端有一定的，使电路中有了持续的电流.电压是形成的原因，而电源是提供的装置.2.电压的符号为，在国际单位制中，它的单位是，用字母表示，常用单位还有、.3.（2020陕西）一节干电池的电压是__________V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是_______联。
4.电压表是用来测量的仪表，电压表有个接线柱,各接线柱上标有、、.表盘上除0刻度线外的其它各同一条刻度线可表示个值.它们之间是倍的关系.两个量程分别为、；对应的分度值为、.5.使用电压表测量电流时，先检查指针是否指在；它与用电器联；电流必须从流进，流出，不能超过量程，一般先试触大量程.分析电路时，电压表相当于.6.（2020广东）如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是______。
7．（2020四川成都A卷）.工作和生活中,手机已成为人们常用的工具。
华为智能手机的电池电压最接近( )A.4VB.110VC.220VD.380V8．在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是（）A．B．C．D．9．小明在实验室里连接了图示电路，对此电路的认识，正确的是（）A．小灯泡并联，电压表测电源电压B．小灯泡串联，电压表测L2的电压C．若灯L1短路，则电压表示数为零D．若灯L2短路，则电压表示数为3V10．（2020山东潍坊）.如图所示电路中，电源电压为3V，灯泡L1、L2规格相同。
闭合开关S，两灯均不亮。
保持S闭合，用电压表测得a、b间电压为0V，c、d间电压为3V，下列判断正确的是（）A. b、c间导线断路 B. 灯泡L1断路 C. 灯泡L2断路 D. 灯泡L1、L2均断路（第9题图）（第10题图）11．（2019•邵阳）在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。
2017秋九年级物理上册13.4电压和电压表的使用课时训练(新版)苏科版
四、电压与电压表的使用一、填空题1． 电压是电路中________________的原因；电源是提供__________的装制.2． 要测量某部分电路两端的电压，必须把电压表跟这部分电路_______联；把电压表的正负接线柱跟电源_______极相连。
还必须注意所测电压不得______________________.3．图甲中的两个灯泡是______ (填“串联”或“并联”)，用乙图中的水流可以类比该电路中的______ (填“电压”“电流”或“电阻”)．4．在如图所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)。
闭合开关S 。
灯L1与L2串联，电路中 是电流表， 是电压表.二、选择题5．在如图所示的电路图中，能用电压表正确测出灯Ll 两端电压的是 （ 〕6．在如图所示的四个电路中，当闭合开关S 后，小灯泡1L 、2L 都能正常发光，其中电压表可直接测出1L 两端电压的电路是 ( )三、作图题与实验探究题7.在图中，要求用电流表测量灯泡L 2中的电流(0.3A)，电压表测量灯泡L 1的电压， L 1、 L 2并联，变阻器调节L 1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。
9. 物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行以下探究：（1）提出问题：并联电路中，各电灯两端的电压有什么关系？（2）你的猜想是： ；理由是： .（3）设计实验:图为两个灯泡并联的电路图,用电压表分别测量两个灯泡L 1、L 2以及电源两端的电压.请在图上添加测电压的电压表.所需的实验器材有： .（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）（6）实验结论：两个灯泡L 1、L 2的电压和电源电压相等.（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结论具有普遍性，你将建议小明怎样做？ .（8）实验问答：如果电源电压为3V ，那么根据探究的结论，灯L 1的电压为 V ，灯L 2的电压为 V.结合实验结论分析：测量电压时，电压表为什么要与被测电路并联. S。
苏科版九年级13.4电压和电压表的使用(习题 无答案 )
电压和电压表的使用（习题1）一、单项选择题1、两个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（）A.相等B.亮的灯两端电压高C.暗的灯两端电压低D.无法确定2、如图7所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是（）A.U2＝U1＋U3I1＝I2B.U2＝U l＝U3I1＝I2C.U3＝U l＋U2I1＜I2D.U3＝U l＋U2I l＞I23、图6是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路。
当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数。
则出现此故障的原因可能是（）图6A.L2开路B.L2短路C.L1开路D.L1短路4、如图2所示，该电表的示数是（）图2A.1.2VB.6VC.1.4AD.1.2A5、如图3所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5V，S1闭合S2断开时，电压表读数变为3V，灯泡L l和L2两端电压分别是（）图3A.3V和4.5VB.3V和1.5VC.3V和3VD.1.5V和4.5V6、如图5所示电路中，甲、乙两处分别接入电流表或电压表。
当S闭合后，为使两灯均能发光，则（）图5A.甲接电流表，乙接电压表B.甲、乙均接电流表C.甲、乙均接电压表D.甲接电压表，乙接电流表7、如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A B C D8、用电压表较为准确地测量一个蓄电池的电压时，正确的方法是（）A．蓄电池的两极分别接在电压表的“一”、“15”接线柱上B．蓄电池的两极分别接在电压表的“一”、“3”接线柱上C．以上两种接法效果相同D．以上两种接法都不行9、图11所示的电路中，a、b、c示的是电流表或电压表，当开关S1、S2都闭合时，灯正常发光，电表均正常工作。
下列说法正确的是（）图11A．a、b、c是电压表B．a、b、c都是电流表C．a、b是电流表，c是电压表D．b、c是电压表，a是电流表10、如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数.则出现此故障的原因可能是（）A.L2断路B.L2短路C.L1断路D.L1短路11、小明同学连接了如图所示电路，当闭合开关后，两个电压表指针偏转角度相同，则灯L1和灯L2两端的电压之比为（）A.1∶4B.1∶5C.1∶1D.4∶1。
九年级物理全册13.4电压和电压表的使用重点练含解析新版苏科版
13.4 电压和电压表的使用一、单选题1．如图所示为某同学在实验室用电压表测电压时所设计的一个电路图，下列有关此电路的说法中不正确的是（）A ．电压表不可能同时测得1L 、2L 两端的电压B ．1S 、2S 不能同时闭合，否则电路将短路C ．若1S 、2S 都断开，电压表示数为零D ．若在测得1L 两端的电压后，只需断开1S 、闭合2S ，就能直接测出2L 两端的电压 【答案】D 【解析】A ．因为L 1、L 2是串联在电路中，则电压表不可能同时与L 1、L 2并联；故A 正确，不符合题意；B ．由图可知：S 1和S 2同时闭合时会直接连通了电源的两极，电流将不再经过灯泡，发生短路，故B 正确，不符合题意；C ．若S 1和S 2都断开，电压表不能连入电路，故电压表不能测量，电压表示数就为零，故C 正确；不符合题意；D ．在测得L 1两端电压时，电流是从电压表的正接线柱流入，负接线柱流出．则断开S 1、闭合S 2时，电流就会从电压表的负接线柱流入，正接线柱流出；使电压表的正负接线柱接反了，不能使用；故D 错误，符合题意． 2．如图所示，电源两端的电压恒定．闭合开关S 1，小灯泡发光，再闭合开关S 2，则（ ）A ．小灯泡变亮B ．电流表示数变小C ．电压表示数不变D ．电路的总电阻变大【答案】C【解析】A．由于并联各支路之间互不影响，且电源电压不变，所以当开关S1、S2都闭合时，小灯泡亮度不会受影响，故A错误；B．当开关S1、S2都闭合时，电阻R会通过电流，而电流表测量干路电流，所以电流表示数变大，故B错误；C．当开关S1、S2都闭合时，为并联电路，但并联两端的电压即电源电压不变，所以电压表示数不变，故C正确；D．当开关S1、S2都闭合时，电阻R和灯并联，导体并联时，相当于增加了导体的横截面积，所以电阻会变小，故D错误．3．发光二极管在我们的生活中应用的越来越广泛，十字路口的红绿灯、先进的汽车车灯、家庭照明的各种灯具大多是由多个发光二极管串联而成，下列有关说法错误．．的是（）A．发光二极管工作时将电能转化为光能B．发光二极管的主要材料是半导体C．发光二极管具有单向导电性D．每只发光二极管正常工作的电压是220V【答案】D【解析】A．发光二极管工作时将电能转化为光能，故A正确，不符合题意。
2020-2021学年度苏科版九年级物理上册同步练习——13.4电压和电压表的使用
13.4电压和电压表的使用一、选择题1．在如图所示的电路图中，能用电压表正确测出灯1L两端电压的是（）A． B．C．D．2．下列电路图中正确的是（）A．B．C．D．3．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表4．如图所示，小明将A、B两种不同的金属片分别插人土豆，制成“土豆电池”，闭合开关S，发光二极管发光，电压表有示数。
以下关于电路的理解，说法正确的是（）A．金属片B是电源的正极B．电流从“电池”的A金属片流出C．若发光二极管断路，电压表没有示数D．若断开开关，A、B两金属片间没有电压5．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为A．1.2V 6V B．1.4V 5.2V C．4.8V 1.2V D．1.4V 3.8V6．如图所示电路，开关闭合后两灯发光．以下说法正确的是( )A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍7．如图所示，能正确地测出小灯泡1L两端电压的电路是()A．B．C．D．8．一个电路中有两盏电灯L1和L2，则下列判断正确的是（）A．若开关断开，两灯同时熄灭，则两灯连接方式一定为串联B．若一盏灯不亮了，另一盏灯仍然亮，则不能判断是串联还是并联C．若测得每盏灯两端的电压都相等，则两灯的连接方式一定为并联D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联9．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（）A．3V B．6V C．4.5V D．9V10．如图所示，电源电压为6V，当S闭合后，电压表示数为2.5V，则（）A．L1两端电压为2.5VB．L1两端电压为3.5VC．L2两端电压为3.5VD．L2两端电压为6V11．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是A．L1与L2并联B．电流表测L1的电流C．L1与L2两端的电压相等，等于电压表的示数D．当开关S2断开时，通过电流表的电流变小12．如图所示电路，已知电源电压为6V，电压表的读数为4V，则（）A．灯L1两端电压为4V B．灯L2两端电压为4VC．灯L2两端电压为2V D．灯L1两端电压为6V二、填空题13．如图中，电压表的示数为________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13.4 电压和电压表的使用的课后练习
一、填空题：
1、某电池组是由三节干电池串联成的，那么电池组的总电压
为 。
（1、答案：4.5V）
2、如图1所示，在电路中，若甲、乙两处分别装入电表，当开关S闭
合后，两灯均能正常发光，则 处电表示电压表。
（2、答案：乙）
3、如图2所示，若开关S、S1闭合，S2断开，能发光的灯是 ，
电压表所测的是 两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是 ，电压
表所测的是 的两端电压；若开关S、S1、S2都闭合，那么能发光的是 ，电压表所
测的是 两端的电压。
（3、答案：L1和L2, L1,L1和L2,电源,L1,电源或L1）
4、如图3所示，V1测量 两端的电压；V2测量 两端的电压；V3测量 两端的
电压，其中电压表V1、V2和V3的示数分别为U1、U2和U3，则三个电表示数之间存在的关系式
是 。
（4、答案：L1,L2,电源,U3=U1+U2）
5、如图4所示的电路里，在圆圈a，b，c上连接适当电表，使灯L1和L2并联且能发光，那么a
应是_ ___表；b是_ __表；c是_ __表。
（5、答案：电流,电压,电流）
二．选择题：
6、 下列关于并联电路的说法中 ， 错误的是 ( )
A． 各用电器是并列地连接起来的
B． 若一个用电器的内部断路 ， 其余的用电器也不可能通电工作
C． 并联电路是由干路和各支路组成的
D． 相互并联的电路两端的电压相等
（6、答案：B）
7、 一个开关同时能控制三只灯泡 ， 则这三只灯泡的连接方式为 （ ）
A． 一定是串联 B． 一定是并联
图2 图3 图4
图1
