可编程序控制器(2)
第八章 可编程序控制器的程序设计
第八章可编程序控制器的程序设计第一节梯形图的特点及绘制原则第二节PLC程序设计方法第三节顺序控制设计方法中梯形图的编程方式第一节梯形图的特点及绘制原则一、梯形图的特点（1）梯形图按自上而下、从左到右的顺序排列。
每个继电器线圈为一个逻辑行，即一层阶梯。
每一个逻辑行起于左母线，然后是触点的连接，最后终止于继电器线圈或右母线。
（2）在梯形图中某个编号继电器线圈只能出现一次，而继电器触点（常开或常闭）可无限次引用。
（3）在每一逻辑行中，串联触点多的支路应放在上方。
如果将串联触点多的支路放在下方，则语句增多，程序变长。
图8-1梯形图之一124LD 1AND 2OR 3OUT43(a)合理1243LD 3LD 1AND 2ORB OUT4(b) 不合理（4）在每一个逻辑行中，并联触点多的支路应放在左边。
如果将并联触点多的电路放在右边，则语句增多、程序变长。
LD 1OR 2AND 3OUT 41342(a) 合理3142LD 3LD 1OR 2ANB OUT 4(b) 不合理图8-2梯形图之二（5）梯形图中，不允许一个触点上有双向“电流”通过。
对于这样的梯形图，应根据其逻辑功能作适当的等效变换。
512643（a）523541624（b）图8-3梯形图之三（6）梯形图中，当多个逻辑行都具有相同条件时，为了节省语句数量，常将这些逻辑行合并。
147213621582（a ）不合理24781365（b ）合理图8-4 梯形图之四（7）如果电路结构复杂，用ANB、ORB等指令难以处理时，可以重复使用一些触点改成等效电路，再进行编程。
12 345AB2A35B134图8-5 复杂电路的处理方法(8)设计梯形图时，输入继电器的触点状态全部按相应的输入设备为常开进行设计更为合适，不易出错。
二、典型单元梯形图分析1、起动保持和停止电路Y000X001X000Y000X000 X001 Y000图8-6起保停电路最主要的特点是具有“记忆”功能2、电动机正反转控制电路～KM2 KM1KM1 KM2SB1SB2SB3COM X000Y000X001X002Y001PLC COM(a) PLC 的外部接线图Y001X001 X000 X002 Y000 Y001X000 X001 X002 Y001 Y000Y000（b ）梯形图图8-7电动机正反转控制电路SB1为停止按钮，SB2为正转起动按钮，SB3为反转起动按钮，KM1为正转接触器，KM2为反转接触器。
可编程控制器
“可编程控制器是一种把数字运算与控制操作为一 体的电子控制系统，专为在工业环境下应用而设计， 它采用可编程序的存储器，用于其内部存储程序， 执行逻辑控制、顺序控制、定时、计数和算术运算 等操作指令，并通过数字式输入输出控制各种类型 的机械或生产过程。可编程控制器及其有关的外部 设备，都按易于与工业控制系统联成一个整体，并 易于扩充功能的原则设计。”
9-1可编程序控制器的基本结构、 工作原理和主要特点
20世纪60年代末，美国通用汽车公司(GM)对 控制系统提出要求为：
(1)能替代由各种继电器、定时器、接触器及其主令 电器等按一定的逻辑关系用导线连接起来的控制系 统，即传统的继电-接触器控制，且简单易懂，价格 低廉，能够满足生产工艺改动频繁的需要；
二、可编程控制器的特点与应用
2．PLC的应用概况：
(1)开关量顺序、逻辑控制 (2 )即模代拟替量继控电制-接触器控制系统 (3的)各数模种拟冶等据生量金的产采进行 控过集行业 制程的中 系、的监的 统自分高测动炉、析控上调制和节料中处控系对统制理温，。度轧压钢力机、、流连量铸等机连、续飞变剪化
三、可编程控制器的发展趋势
20世纪80年代，PLC已进入成熟阶段，向大规 模、高速度、高性能和多功能方面发展。
三菱公司在F1、FX2、A系列的基础上推出了小型遥 控的FX2C系列，其基本指令的处理速度加快到 0.48ms／千步，控制距离达100m(最远达400m)。 还有超薄型的FX0N系列。
西门子公司在S5系列的基础上，又推出微型高性能 的S7系列。包括S7-200系列(小型)、S7-300系列 (中型)S7-400系列(大型) 。
个人计算机 (Personal Computer)
电气控制与PLC应用技术第三章可编程序控制器基本组成和工作原理
2020/7/27
电气传动的发展
5
3.2 可编程序控制器的基本组成和工作原理
2020/7/27
电气传动的发展
9
3． 输入/输出接口电路
实际生产中信号电平时多样的，外部执行 机构所需要的电平也是不同的，而可编程 序控制器的CPU所处理的信号只能是标准 电平，因此，需要通过输入/输出单元实 现这些信号电平的转换。可编程序控制器 的输入/输出单元实际上是PLC与被控制 对象之间传送信号的接口部件。
2020/7/27
电气传动的发展
10
①输入接口电路
为了防止各种干扰信号和高电压信号进入 PLC，输入接口电路一般由RC滤波器消 除输入端得抖动和外部噪声干扰，由光电 耦合电路进行隔离。光电耦合电路由发光 二极管和光电三极管组成。
2020/7/27
电气传动的发展
11
② 输出接口电路
PLC的输出有三种形式：继电器输出、 晶体管输出、晶闸管输出。图2.3给出了 PLC的三种输出电路图。每种输出都采用 了电气隔离技术，电源由外部供给，输出 电流一般为0.5～2A，输出电流的额定值 与负载性质有关。
2020/7/27
电气传动的发展
14
⑵内部电源
①内部电源与外电源隔离，减小供电线路 对内部电源的影响。
②有较强的抗干扰能力（主要是高频干扰） ③电源本身功能耗尽可能低，在供电电压
波动范围较大时，能保证正常稳定的输出。 ④有良好的保护功能。

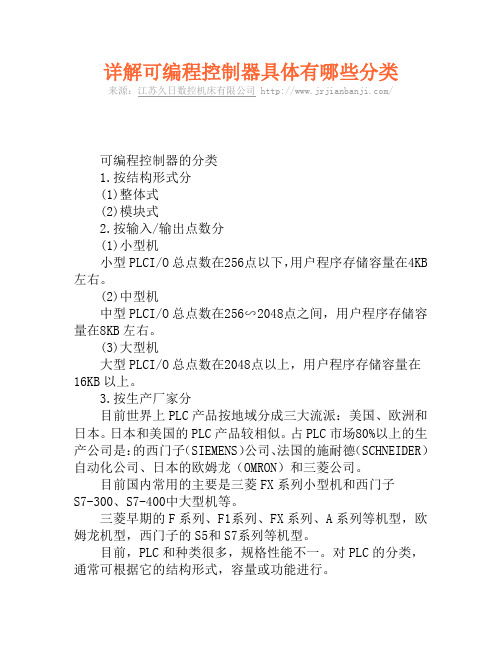

详解可编程控制器具体有哪些分类
详解可编程控制器具体有哪些分类来源：江苏久日数控机床有限公司 /可编程控制器的分类1.按结构形式分(1)整体式(2)模块式2.按输入/输出点数分(1)小型机小型PLCI/O总点数在256点以下，用户程序存储容量在4KB 左右。
(2)中型机中型PLCI/O总点数在256∽2048点之间，用户程序存储容量在8KB左右。
(3)大型机大型PLCI/O总点数在2048点以上，用户程序存储容量在16KB以上。
3.按生产厂家分目前世界上PLC产品按地域分成三大流派：美国、欧洲和日本。
日本和美国的PLC产品较相似。
占PLC市场80%以上的生产公司是：的西门子（SIEMENS）公司、法国的施耐德（SCHNEIDER）自动化公司、日本的欧姆龙（OMRON）和三菱公司。
目前国内常用的主要是三菱FX系列小型机和西门子S7-300、S7-400中大型机等。
三菱早期的F系列、F1系列、FX系列、A系列等机型，欧姆龙机型，西门子的S5和S7系列等机型。
目前，PLC和种类很多，规格性能不一。
对PLC的分类，通常可根据它的结构形式，容量或功能进行。
1.按功能的分类按PLC功能上的强弱，玻璃管道，可分为：低档机：具有逻辑运算，计时，计数等功能，有的有一定的算术运算，数据处理和传送等功能，可实现逻辑，顺序，计时计数等控制功能。
中档机：除具有低档机的功能外，还具有较强的模拟量输出，剪板机，算术运算，数据传送等功能，可完成既有开关量又有模拟量的控制任务高档机：除具有中档机的功能外，还具有带符号运算，矩阵运算等功能，使得运算能力更强，还具有模拟量调节，强大的联网通信等功能，能进行智能控制，远程控制，大规模控制，可构成分布式控制系统，实现工厂自动化管理。
当然，上述分类的标准不是固定的，而是随PLC整体性能的提高在不断变按硬件的结构类型分类：整体式可编程控制器、模块式可编程控制器、叠装式可编程控制器按应用规模及功能分类：小型可编程控制器、中型可编程控制器、大型可编程控制器按生产厂家分类：日本三菱、西门子、日本OMRON、美国GE、美国AB、日本日立、东芝、松下、富士、美国IPM、国内为无锡华光。
2021年国开电大《可编程控制器应用实训》形考任务二可编程控制器的指令及其编程实训报告
2021年国开电大《可编程控制器应用实训》形考任务二可编程控制器的指令及其编程实训报告一、实验目的1、熟悉PLC实验装置，OMRON编程控制器CPM2AH系列的外部接线方法2、了解编程软件CX-Programmer的编程环境，软件的使用方法。
3、掌握与、或、非逻辑功能的编程方法。
二、实训要求首先应根据参考程序，判断10.01、10.02、10.03、10.04的输出状态，在拨动输入开关0.01、0.03，观察输出指示灯10.01、10.02、10.03、10.04是否符合与、或、非逻辑的正确结果。
三、实验面板图：四、实验步骤1、输入输出接线。
2、打开主机电源将程序下载到主机中。
3、启动并运行程序观察实验现象。
五、梯形图参考程序与门输出指令： 0 LD 0.011 AND 0.032 OUT 10.01或门输出指令: 0 LD 0.011 OR 0.032 OUT 10.02或非门输出: 0 LD 0.011 AND NOT 0.032 OUT 10.03与非门输出: 0 LD 0.011 OR NOT 0.032 OUT 10.04（二）定时器/计数器功能实验在基本指令的编程练习单元完成本实验一、实验目的掌握定时器、计数器的正确编程方法，并学会定时器和计数器扩展方法。
二、实验说明定时器的控制是经过时间继电器的延时动作，然后产生控制作用。
其控制作用同一般延时继电器一样。
三、梯形图参考程序1、一般延时电路的参考程序0 LD 0.00 输入1 TIM 000 #0050 延时5秒2 LD TIM0003 OUT 10.00 输出参考梯形图2．长时间延时电路的参考程序由于PLC的定时器和计数器有一定的定时范围和计数范围。
如果需要的设定值超过其范围，我们可以通过几个定时器和计数器的串联组合来扩充设定值的范围。
实验参考程序，如下：0 LD 0.00 输入1 TIM 000 #0050 延时5秒2 LD TIM0003 TIM 001 #0030 延时3秒4 LD TIM0015 OUT 10.00 输出梯形图参考图3．计数器实验OMRON系列的内部计数器分为计数器和可逆计数器两类。
国开电大可编程控制器应用课程实验参考答案
答案见后几页这部分的成绩占形成性考核成绩的20%，请从课程的6次实验中选择2次完成，并提交实验报告。
老师会根据你的成绩给出相应的分数。
答案：实验名称：实验1 PLC常用指令及功能实验目标：通过对位逻辑指令、RS指令、计数器指令及跳步指令等操作，掌握PLC常用指令的功能、理解PLC常用指令的特点、了解不同PLC编程软件的区别。
实验步骤：（1）建立新项目，选择CPU，连接通讯线并检查。
一、实验器材1．ZYE3103B型可编程控制器实验台1台2．ZYPLC01电机控制演示板1块3．PC机或FX-20P-E编程器1台4．编程电缆1根5．连接导线若干(2)分步编写位逻辑指令、RS指令、计数器指令及跳步指令等PLC 程序并执行。
1.实验原理与实验步骤:该实验板是为了让学生在基础实验之后进一步熟悉开关、继电器、电机的连线和用法，在亲自动手的基础上更深刻了解一些元件的使用。
2.认识实验（一）——电机的简单起停控制下图为最简单的三相电机起停的电气控制图，其中SB2为启动按纽，SB1为停止按纽，右侧KM为接触器线圈，左侧KM为接触器主触头。
根据电机梯形图编写程序如下：LD X0OR Y0ANI X1OUT Y0END（3）通过实验理解“串并联”“自锁”“保持”“互锁”。
“置位/复位”以及“优先权”等概念。
1．实验原理：将面板上的直流电机（代替交流电机）接入主回路，主回路中的通断用继电器（代替接触器KM）的常开触点控制。
将继电器的线圈接入控制回路，通过PLC输入口的开关量输入，再通过PLC内部程序的运行，驱动输出口开关的动作，控制继电器线圈的通断。
从而实现对主回路中继电器触点的控制。
2．控制要求;（1）按下启动按钮(K4)，继电器线圈得电（继电器灯亮），同时常开触点动作，电机启动（2）按下停止按钮(K5)，继电器线圈失电（继电器灯灭），电机停止。
（4）理解跳步功能与子程序的关系。
1.实际控制过程中PLC是放在控制回路中的，如此可以实现小电压控制大电压的目的。
可编程控制器原理及应用
一、可编程控制器概述
1.1 1.2 1.3 1.4 可编程控制器的产生 可编程控制器的特点 可编程控制器的分类 PLC的应用和发展 的应用和发展
1.2 可编程控制器的特点 可编程控制器是面向用户的专用工业控制计 算机，具有许多明显的特点： ①可靠性高、抗干扰能力强； ②编程直观、简单； ③适应性好； ④功能完善、接口功能强，目前的可编程控 制器具有数字量和模拟量的输入输出、逻辑和算 术运算、定时、计算、顺序控制、通信、人机对 话、自检、记录和显示等功能，使设备控制水平 大大提高。
PLC的更新很快：
PLC技术发展特点为高速度、大容量、系列化、模块化、 多品种。 PLC的编程语言、编程工具多样化，通信联网功能越来 越强。 PLC的联网和通信可分为两类：一类是PLC之间的联网 通信，多制造厂商都有自己的专有联网手段；另一类是PLC 与计算机之间的联网通信，一般PLC都有通信模块用于计算 机通信。 在网络中要有通用的通信标准，否则在一个网络中不能 连接许多厂商的产品。美国通用汽车公司在1983年提出的制 造自动化协议（MAP——Manufacture Automation Protocol） 是众多通信标准中发展最快的一个。MAP的主要特点是提供 以开放性为基础的局部网络，使来自许多厂商的设备可以通 过相同的通信协议而相互连接。由于MAP的出现，推动了通 信标准化的进程。
二、PLC组成与工作原理 PLC组成与工作原理
2.1 PLC的组成及其各部份的功能 的组成及其各部份的功能 2.2 PLC的编程语言 的编程语言 2.3 PLC的工作原理 的工作原理
2.3 PLC的工作原理 的工作原理 PLC采用循环扫描的工作方式，其扫描过程如 下图：
内部处理
停止
通信操作 输入处理 程序执行 输出处理
可编程控制器的组成
可编程控制器的组成1、可编程控制器的基本结构可编程控制器的主要由CPU 模块、输入模块、输出模块和编程器组成（见图1）图1plc 控制系统示意图（1）CPU 模块CPU 模块主要由微处理器（CPU 芯片）和存储器组成，在可编程控制器系统中，CPU 模块相当于人的大脑和心脏，它不断地采集输入信号，执行用户程序，刷新系统的输。
存储器用来储存程序和数据。
（2）I/O 模块输入（Input）模块和输出（Output）模块简称为I/O 模块，它们是系统的眼、耳、手、脚，是联系外部现场和CPU 模块的桥梁。
输入模块用接收和采集输入信号，输入信号有两类：一类是从按钮、选择开关、数字拔码开关、限位开关、接近开关、光电开关、压力继电器等开关量输入信号；另一类是由电位器、热电偶、测速发电机、各种变送器提供的连续变化的模拟量输入/输出信号电压一般较高，如直流24V 和交流220V。
从外部引入的尖锐电压和干扰噪声可能损坏CPU 模块中的元器件，或使用权可编程控制器不能正常工作。
在I/O 模块中，用光电耦合器，光电可控硅、小型继电器等器件来隔离外部输入电路和负载，I/O 模块除了传递信号外，还有电平转换与隔离的作用。
（3）编程器编程器除了用来输入和编辑用户程序外，还可以用来监视可编程控制器运行中各种编程元件的工作状态。
编程器可以永久地连接在可编程控制器上，将编程取下来后系统也可以运行。
一般只在程序逻辑输入、调试和检修时使用编程器，一台编程器可供多台编程序控制器公用。
（4）电源可编程控制器使用220V 交流电源或24V 直流电源。
可编程控制器内部的直流稳压电源为各模块内的电路供电，某些可编程控制器可以输入电路和外部电子检测装置（如接近开关）提供24V 真流电源，驱动现场执行机构的直流电源一般由用户提供。
2、可编程控制器的物理结构根据硬件结构的不同，可以将可编程控制器。
可编程序控制器的名词解释
可编程序控制器的名词解释可编程序控制器（Programmable Logic Controller，PLC）是一种主要用于工业自动化领域的可编程逻辑控制器。
它被广泛应用于自动化控制系统中，用于控制各种工业设备和生产线的运行。
可编程序控制器的基本组成包括输入输出模块、中央处理器、程序存储器和通信模块等。
输入输出模块用于接收和发送各种信号，如传感器信号和执行器信号。
中央处理器是PLC的核心部件，负责执行用户编写的程序。
程序存储器存储用户编写的程序代码。
通信模块用于与其他设备进行数据交换和通信。
通过编写程序代码，用户可以实现对PLC的灵活控制。
PLC通过扫描循环的方式执行程序，不断地读取输入信号的状态并根据程序逻辑进行相应的操作，最终控制输出信号的状态，实现对被控对象的控制。
用户可以通过编程语言（如Ladder Diagram、Structured Text等）来编写程序，实现不同的控制功能。
PLC作为一种工控设备，具有多个优点。
首先，PLC具有良好的可靠性和稳定性，适应各种恶劣的工业环境。
其次，PLC具有良好的可扩展性，可以随着系统需求的变化进行灵活扩展和改造。
此外，PLC还具有高度灵活的可编程性，用户可以根据具体的应用需求来编写程序，实现各种复杂的控制算法和逻辑。
可编程序控制器的应用范围非常广泛。
例如，在制造业领域，PLC被广泛应用于生产线的自动控制、机器人控制、产品检测等方面。
在能源领域，PLC用于电力系统的监测和控制，实现对电力设备的安全运行。
在交通运输领域，PLC用于交通信号控制、电梯控制等方面。
总之，PLC在工业自动化领域扮演着重要的角色，提高了生产效率和产品质量。
然而，可编程序控制器也存在一些挑战和问题。
首先，PLC的编程相对复杂，需要一定的技术和经验。
其次，由于PLC是一种实时控制设备，对系统的响应时间要求较高，因此需要进行合理的程序设计和调优。
此外，PLC的通信和网络安全也是需要重视的问题，防止被黑客攻击和破坏。
可编程控制器的控制功能及主要特点
1. 3 可编程控制器的应用和发展前 景
4.数据处理
现代的PC具有数学运算(包括矩阵运算、函数运算、逻 辑运算)、数据传递、转换、排序和查表、位操作等功能，可 以完成数据的采集、分析和处理。这些数据可以与存储在存 储器中的参考值比较，也可以用通信功能传送到别的智能装 置，或者将它们打印制表。数据处理一般用在大、中型控制 系统，如柔性制造系统、过程控制系统和机器人的控制系统。
下一页 返回
第二节 招标书和投标书
(三)特点
1.实用性 2.告示性 3.告知性 4.竞争性 5.紧迫性
(四)写法要求
招标书一般由标题、正文、结尾三部分组成。 1.标题。写在第一行的中间。 2.正文。正文由引言、主体部分组成。 3.结尾。招标书的结尾，应签具招标单位的名称、地址等。
上一页 下一页 返回
第二节 招标书和投标书
(二)特点
1.投标书最突出的特点是针对性。 2.投标书的密封性和标记 3.时间性 投标书必须在招标文件规定的日期之前递交。
(三)写作要求
投标书的结构通常由标题、称呼、正文、结尾几部分组成。 1.标题。一般只写文种名称“投标书”。 2.主送机关。 一般是评标机构或组成人员，要顶格写。
上一页 下一页 返回
第二节 招标书和投标书
(五)写作注意事项
招标书写作是一种严肃的工作，要求注意: 1.规范性 2.需求性 3.公正性
二、投标书 (一)概述
投标书，又称“投标申请书”，是投标者按照招标单位招标 文件中提出的标准和条件，结合自己的主观条件估价后，向 招标单位递送的书面材料。
上一页 返回
第三节 策划书
一、概述
“策”就是道破天机，也就是揭示事物的本质;“划”就是刻 画蓝图，“策划”合在一起就是“道破天机，导引潮流”的 意思。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题（ 每题4个选项，其中只有一个是正确的，将正确的选项填入括号内） 1. PLC的基本技术性能指标有（ ）、内部寄存器，高功能模块 (A) 输入/输出点数 (B) 扫描速度 (C) 指令条数 (D)以上都对 [T/] 2. PLC的一般规格指使用PLC时应注意的问题。其主要内容为PLC使用的电源电压、允许电压波动范围、耗电情况、直流输出电压、绝缘电阻、耐压情况、抗噪声性能、耐机械振动及冲击情况、使用环境温度、湿度、接地要求，（ ）等。 (A) 外形尺寸重量 (B) 输入/输出点数 (C) 指令条数 (D) 扫描速度[T/] 3.在梯形图中，下面符号表示常开点的是（ ）。
(A) (B) (C) (D) [T/] 4.在梯形图中，下面符号表示常闭点的是（ ）。
(A) (B) (C) (D) [T/] 5.在梯形图中，下面符号表示继电器线圈的是（ ）。
(A) (B) (C) (D) [T/] 6.下面关于梯形图的描述错误的是（ ）。 (A) 梯形图按自上而下，从右到左的顺序排列。每个继电器线圈为一个逻辑行，即一层阶梯。每一个逻辑行起于左母线，然后是接点的各种连接，最后终于继电器线圈。 (B) 梯形图中的继电器不是真实继电器，实质上是存储器中的触发器，故称“软继电器”。 (C) 梯形图中继电器的线圈是广义的，它还表示计时器、计数器、移位寄存器以及各种算术运算的结果等。 (D) 梯形图中除使用跳转指令和步进指令的程序段外，一个编号的继电器线圈只能出现一次，而继电器的常开接点或常闭接点则不受限制。 [T/] 7.下面梯形图的等效梯形图是（ ）。 12
345
(A) 15354321 (B) 14355321 (C) 1535432 (D) 12
354
[T/] [D]A[D/]
8. 下面梯形图中，描述的逻辑关系是“与”的是（ ）。
(A) 12534 (B) 123 (C) 12534 (D) 123 [T/] 9.下面梯形图中，描述的逻辑关系是“或”的是（ ）。 (A) 12534 (B) 123 (C) 12534 (D) 123 [T/] 13.对于西门子S7系列PLC，下面（ ）输入时间30秒的格式是正确。 (A)S5T#30S (B) S7T#30S (C) 30S (D) S#30S [T/] 14.依据下面西门子S7的指令，下面（ ）的输入输出关系是正确。
S-ODTI0.7I1.0SRTVS5T#5SQ4.0Q
T1
(A) I0.75SI1.0Q4.05S (B) I0.75SI1.0Q4.05S (C) I0.75SI1.0Q4.05S (D)I0.75SI1.0Q4.05S [T/] [D]D[D/]
15.西门子S7-300系列PLC硬件组态时,需将CPU插入（ ）号槽位。 (A)1 (B) 2 (C) 3 (D)4 [T/] 16.对于PLC的接地系统,其接地电阻应小于（ ）Ω。 (A) 6 (B)8 (C) 10 (D)12 [T/]
18.对于西门子S7-300系列PLC系统,CPU模块上指示灯（ ）亮表示CPU处于运行状态。 (A)SF (B) DC5V (C) RUN (D)STOP [T/] 19.对于西门子S7-300系列PLC系统,CPU模块上指示灯（ ）亮表示硬件或软件错误。 (A)SF (B) DC5V (C) RUN (D)STOP [T/] 21.对于西门子S7系列PLC系统,FC表示（ ）。 (A)功能块 (B) 组织块 (C) 功能调用 (D)数据块 [T/] 22.在西门子S7系列PLC中,（ ）构成了S7 CPU和用户程序的接口。 (A)FC (B) FB (C) OB (D)DB [T/] 23.在西门子S7系列PLC中,可以利用强制功能对（ ）进行强制操作。 (A)输入 (B) 位存储器 (C) 外设 (D)以上三个均可以 [T/] 25.在西门子STEP 7,执行下载的命令是（ ）。 (A)Upload (B) Download (C) Upload Station (D)Copy RAM to ROM [T/] 二、多选 1. PLC的基本技术性能指标有输入/输出点数（I/O点数），扫描速度、（ ） (A) 内存容量 (B) 指令条数 (C) 内部寄存器 (D) 高功能模块[T/] 2. 在梯形图中，下面符号表示继电器线圈的是（ ）。
(A) (B) (C) (D) [T/] 3.下面关于梯形图的描述正确的是（ ）。 (A) 梯形图按自上而下，从左到右的顺序排列。每个继电器线圈为一个逻辑行，即一层阶梯。每一个逻辑行起于左母线，然后是接点的各种连接，最后终于继电器线圈。 (B) 输入继电器供PLC接受外部信号，不能由内部其它继电器的接点驱动。 (C) 梯形图中继电器的线圈是广义的，它还表示计时器、计数器、移位寄存器以及各种算术运算的结果等。 (D) 梯形图中除使用跳转指令和步进指令的程序段外，一个编号的继电器线圈只能出现一次，而继电器的常开接点或常闭接点则不受限制。 [T/] [D]A、B、C、D[D/]
4.对于西门子S7-300系列,在（ ）情况下要求对CPU存储器复位。 (A) 每一次进行程序下载时 (B) 当PLC初始化启动时 (C) 当新的完整的用户程序下载时 (D) CPU需要复位时(STOP指示灯闪烁) [T/] [D] B、C、D[D/]
6.对于西门子S7-300系列PLC，可以用于系统调试的方法有（ ）。 (A)硬件状态指示灯 (B) 诊断缓冲区 (C) 变量表 (D)强制功能 [T/]
三、判断题（对的画√，错的画×） 1.PLC的技术性能指标有一般指标和技术指标两种，一般指标主要指PLC的结构和功能情况，是用户选用PLC时必须首先了解的，而技术性能指标可分为一般的技术规格和具体的性能规格。 [T/] [D] √ [D/]
2.在设计一套新的PLC系统时，根据被控对象的输入信号和输出信号的总点数，并考虑到今后调整和扩充，I/O点数一般应加上10%-15%的备用量。 [T/] [D] √ [D/]
3.当PLC处于运行状态时，一开始就按照梯形图符号排列的先后顺序（从上到下、从左到右）逐一处理，也就是说PLC对梯形图是按扫描方式顺序执行程序，不存在几条并列支路同时工作的可能性。 [T/] [D] √ [D/]
4.〔T〕BGA003 3 3 5 梯形图中一个编号的继电器线圈可以出现多次，而继电器的常开接点或常闭接点则不受限制。[T/] [D] ×[D/] 正确答案：梯形图中除使用跳转指令和步进指令的程序段外，一个编号的继电器线圈只能出现一次，而继电器的常开接点或常闭接点则不受限制。
6.对于西门子S7 300或S7 400PLC，如果访问不存在的数据单元或数据块，而且没有编写错误处理OB块，CPU将进入停止模式。 [T/] [D] √ [D/]
7.对于西门子STEP7，为了在FC中使用局部内存使用局部内存，使用的名字和大小必须在块的声明部分中确定。 [T/] [D] √ [D/]
12.STEP 7 可以将CPU中的程序和组态信息上载到PG/PC的项目中来。但只能将一个PLC的全部内容整个上载到项目中，不能单独上载用户程序块或硬件组态信息。[T/] [D] ×[D/] 正确答案：STEP 7 可以将CPU中的程序和组态信息上载到PG/PC的项目中来。可以单独上载用户程序块或硬件组态信息，也可以将一个PLC的全部内容整个上载到项目中。 四、简答题 1.根据下图所示逻辑图，画出相应的PLC的梯形图
&&&&
I0.1I0.3I0.2
I0.4I0.5I0.6I0.7I1.0
=1=1&Q4.0
[T/] 正确答案： I0.1I0.2I0.3I0.4I0.5I0.6
I0.7I1.0Q4.0
[D/] 2.在西门子PLC中，I3.4是一种按照位存取的操作数的表示方法，请说明其具体含义。[T/] 正确答案：I：区域标识符，表示输入；3：字节地址；. ：字节与为地址之间的分隔符；4：位号（0-7）[D/]
3.〔TW〕BGA005 3 4 3 根据下图所示指令及输入信号的变化，画出相应的输出变化。
S-ODTI0.7I1.0SRTVS5T#5SQ4.0Q
T1
I0.75S
I1.0Q4.0 [T/] 正确答案：
I0.75SI1.0Q4.05S
[D/] 4.〔TW〕BGA005 3 4 4 根据下图所示指令及输入信号的变化，画出相应的输出变化。
S-OFFDTI0.7I1.0SRTVS5T#5SQ4.0Q
T1
I0.75SI1.0Q4.05S
[T/] 正确答案：
I0.75SI1.0Q4.05S
[D/] 6.说明西门子S7-300 PLC系统在导轨上的安装模块的顺序。[T/] 正确答案：安装顺序如下：（1）电源模块(PS) ;（2）CPU模块; （3）接口模块(IM可选择) ; （4）信号模块(SM); （5）功能模块(FM); （6）通讯处理器(CP)[D/]
7.说明西门子S7-300 PLC系统CPU模块上下列指示灯的颜色及意义。 SF: BF: DC5V: FRCE: RUN: STOP: [T/] 正确答案：SF:红色,硬件或软件故障 BF: 红色,总线故障 DC5V:绿色,5V电源正常 FRCE:黄色,强制作业有效 RUN: 绿色,CPU处于运行状态 STOP: 黄色,CPU处于停止
