jbpm工作流实例 05.完成请假案例及定时器事件
工作流引擎讲解
什么是工作流引擎，工作流引擎有什么作用，为什么需要工作流管理系统，在这里我们主要研究它的好处，你想要理解它的好处，就得知道不使用它会带来什么样的坏处。
现在我们来讲工作流，什么是工作流？所谓的工作流就是通常所说的业务流程，那么所谓的业务流程换句话来讲就是多个人在一起去完成一件事情。
这就可以称之为工作流。
流程的本质就是一个参与者参与到一个过程里面来那么现在我们就想为什么需要工作流管理系统，工作流管理系统能给我们带来什么好处。
我们就从这个角度出发来了解JBPM 工作流引擎下面我们就来看关于为什么需要工作流管理系统，以及它给我们带来的好处。
实际上它带来的好处就是使某些容易变化的东西抽象出去，我们能够通过某种方式改变它，然后你就可以对你的某些核心部分不需要做什么变动现在就通过一个小例子来讲这个工作流引擎到底是一个什么东西 举个请假流程的例子 一个请假的过程重点讲解UML 里面的内容，确定UML 里面流程图的讲解顺序 请假流程 现在只看左边的内容，右边的后面再讲，我是方便讲解就将这点东西放到这个空白的地方一个简单的流程图Main 模拟出请假的过程对提交请假单进行分析用一个用户来表示普通用户和审批者，只不过他们的权限不同，他们都能够登录到这个系统现在我们来看用户和请假单，分析他们之间的关系，用户和请假单之间的联系有请假，用户填了一个请假单就创建了一个请假单对象，他们之该是一对多的关系。
因为某一个用户可以请多次假 对吧（其实一般是一个请假单对应一个请假者，这个需求就应该得到客户的确定，客户说了算）那么用户和这个请假单之间还有没有其他联系？接下来是提交请假单。
我首先将请假单提交给张三，那么张三就能够看到这个请假单，如果用户将请假单提交给张三，那么就可以在张三和请假单之间建立一个待审关系 他们之间的关系也是一对多的关系，因为张三可以同时审核几个请假单，就是这意思，一个请假单等待的用户是一个，从现在的需求来看。
那么两者之间还有另外一个联系那就是已审，一个用户可以审批过多个请假单，请假单也可以被多个用户审批 比如张三审批以后交给李四审批，李四审批以后交给王五审批，其实这个已审就是记录审批信息的，比如审批时间，审批意见，把它放在审批关联里边这个就是一个基本的概念，了解这个概念之后我们就考虑它的设计，JBPM 实际上就是协助我们把这个请假单从一个用户手上转递到另一个用户手上。
JBPM工作流引擎介绍及表结构说明
JBPM介绍及表结构说明概述:jBPM（JBoss Business Process Management业务流程管理），它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。
jPDL是构建于jBPM框架上的流程语言之一。
在jPDL中提供了任务（tasks）、待处理状态（wait states）、计时器（timers）、自动处理（automated actions）…等术语，并通过图型化的流程定义，很直观地描述业务流程。
jPDL可以部署于Java语言的任何应用环境下，JavaSEApplication(Swing/SWT)、JavaEE Application(Application Server)jPDL分发包组成目前jPDL的最新版本是3.2.2，您可以在以下地址：/jpdl_downloads/获得官方下载包。
下载包分为两种，一种是标准包(jbpm-jpdl-3.2.2.zip)只有20M 左右；一种是套件包(jbpm-jpdl-suite-3.2.2.zip)将近80M。
两者最大的区别是套装包自带一个已经配置好的jboss服务，下载解压缩后，可直接运行。
jPDL的核心程序包(jbpm-jpdl.jar)它是一个典型的jar文件，它涵盖对流程定义和运行时流程实例上下文环境的操作API。
在最简化的业务流程样例中，jPDL将流程定义存储与XML格式的定义文件中，在运行时载入内存，在内存里记录完整的业务实例和执行过程的环境变量，并完成全部操作。
显然，在实际应用中，流程信息必须被持久化的存储于数据库中。
jPDL使用了Hibernate作为其对象持久化的API。
Graphical Process Designer插件(jbpm-jpdl-designer-3.1.2.zip)它是一个基于Eclipse的图型编辑插件。
使用它可以对业务流程进行可视化的定制，而无须手动编辑XML文件。
工作流框架jbpm使用说明书
工作流框架JBPM使用说明书（V1.0）长城计算机软件与系统有限公司目录1引言 (2)1.1简介 (2)1.2使用版本 (2)1.3使用环境 (2)2使用说明 (3)2.1建立数据库 (3)2.2建立项目 (6)2.3建立工作流定义 (6)2.4工作流的发布 (8)2.5工作流中定义的类 (9)1引言1.1简介JBoss JBPM是一个灵活、可扩展的流程语言框架。
JPDL是建立在这个通用框架之上的一个流程语言。
它使用直观的流程语言以图形化的方式来表示业务流程，使用术语任务、异步通讯等待状态、定时器、自动操作等。
为了将这些操作绑定在一起，JPDL提供了强有力的、可扩展的流程控制机制。
JBoss jBPM有一个具有最小的依赖性和尽可能简单易用的java库。
当然它也可以用在吞吐量极为关键的J2EE集群应用服务器环境中。
持久层采用Hibernate实现，理论上说，只要Hibernate支持的数据库JBPM都支持。
1.2使用版本本例中使用的是JBPM-3.2-GA版本，需要JDK 1.4.2及以上版本，下载地址为：/jbossjbpm/jbpm_downloads/，建议下载完整包。
在jbpm安装路径\designer\eclipse中有支持图形化设计的插件，将其加到eclipse中，在eclipse的窗口-首选项中如果有jboss jbpm选项，则安装成功。
1.3使用环境本说明书中用到的软件环境如下：操作系统：Window XP sp3JDK：1.4.2_08IDE：MyEclipse 5.5应用服务器：Weblogic 8.1 Tomcat 5.0数据库：oracle 9i2使用说明该示例演示的是一个公司报销流程。
普通员工可以填写报销单，然后提交主管审批；主管审批可以有三种可能：一是主管可以驳回请求，那么报销人需要重填报销单，或者取消报销操作；二是主管不同意请求，请求直接结束；三是主管同意请求，那又存在两种情况，一是如果报销总费用大于1000的话那么会自动转到老板那里，如果小于1000就直接进入财务处理子流程，老板审批的话有两种可能，一是同意进入财务处理子流程，二是不同意请求直接结束。
jbpm-工作流的基本操作
jbpm-⼯作流的基本操作删除流程实例：Jbpm流程引擎定义：jbpm，全称是Java Business Process Management（业务流程管理），他是覆盖了业务流程管理，⼯作流管理，服务协作等领域的⼀个开源的，灵活的，易扩展的可执⾏的流程语⾔框架作⽤：jbpm的流程框架⾮常灵活，使⽤起来也⾮常安全，降低开发的风险，同时jbpm拥有⾃⼰的图形化开发⼯具，⾮常⽅便随时了解和掌握运⾏的进程Jbpm的开发步骤：1、引⼊jbpm 4.4 jar2、引⼊jbpm.cfg.xml、jbpm.hibernate.cfg.xml核⼼配置⽂件如图：Jbpm.cfg.xml 配置：<?xml version="1.0" encoding="UTF-8"?><jbpm-configuration><import resource="jbpm.default.cfg.xml" /><import resource="jbpm.businesscalendar.cfg.xml" /><import resource="jbpm.tx.hibernate.cfg.xml" /><import resource="jbpm.jpdl.cfg.xml" /><import resource="jbpm.bpmn.cfg.xml" /><import resource="jbpm.identity.cfg.xml" /><!-- Job executor is excluded for running the example test cases. --><!-- To enable timers and messages in production use, this should be included. --><!--<import resource="jbpm.jobexecutor.cfg.xml" />--></jbpm-configuration>Jbpm.hibernate.cfg.xml 配置：<?xml version="1.0" encoding="utf-8"?><!DOCTYPE hibernate-configuration PUBLIC"-//Hibernate/Hibernate Configuration DTD 3.0//EN""/hibernate-configuration-3.0.dtd"><hibernate-configuration><session-factory><property name="hibernate.dialect">org.hibernate.dialect.MySQL5InnoDBDialect</property><property name="hibernate.connection.driver_class">com.mysql.jdbc.Driver</property><property name="hibernate.connection.url">jdbc:mysql:///jbpm</property><property name="ername">root</property><property name="hibernate.connection.password">123456</property><property name="hibernate.hbm2ddl.auto">update</property><property name="hibernate.format_sql">true</property><property name="hibernate.show_sql">true</property><mapping resource="jbpm.repository.hbm.xml" /><mapping resource="jbpm.execution.hbm.xml" /><mapping resource="jbpm.history.hbm.xml" /><mapping resource="jbpm.task.hbm.xml" /><mapping resource="jbpm.identity.hbm.xml" /></session-factory></hibernate-configuration>Log4j.properties 配置：### direct log messages to stdout ###log4j.appender.stdout=org.apache.log4j.ConsoleAppenderlog4j.appender.stdout.Target=System.erryout=org.apache.log4j.PatternLayoutyout.ConversionPattern=%d{ABSOLUTE} %5p %c{1}:%L - %m%n### direct messages to file mylog.log ###log4j.appender.file=org.apache.log4j.FileAppenderlog4j.appender.file.File=c:/mylog.logyout=org.apache.log4j.PatternLayoutyout.ConversionPattern=%d{ABSOLUTE} %5p %c{1}:%L - %m%n### set log levels - for more verbose logging change 'info' to 'debug' ###log4j.rootLogger=info, stdout3、创建表结构（有18张表）4、/**5、 * 使⽤jbpm ⽅式创建表结构 18张表6、 */7、public void createTable()8、 {9、 org.jbpm.api.Configuration.getProcessEngine();}流程引擎的使⽤步骤：1 、部署流程实例：1、public void deploy()2、 {3、//通过Configuration 类构建流程引擎对象4、 ProcessEngine processEngine = Configuration.getProcessEngine();5、6、//获取RepositoryService 接⼝服务7、 RepositoryService repositoryService = processEngine.getRepositoryService(); 8、9、//发布的⽅式：零散发布10、 repositoryService.createDeployment()11、 .addResourceFromClasspath("jbpm_test.jpdl.xml")12、 .addResourceFromClasspath("jbpm_test.png")13、 .deploy();14、 }其他发布⽅式：2、启动流程实例：public void startProcessInstanceByKey(){//通过Configuration 类构建流程引擎对象ProcessEngine processEngine = Configuration.getProcessEngine();//获取ExecutionService 对象ExecutionService executionService = processEngine.getExecutionService();executionService.startProcessInstanceByKey("jbpm_test"); //key 默认为流程⽂件名称 }3、查询个⼈任务ProcessEngine processEngine = Configuration.getProcessEngine();TaskService taskService = processEngine.getTaskService();List<Task> list = taskService.findPersonalTasks("员⼯");for(Task t:list){System.out.println("任务编号："+t.getId());System.out.println("任务名称："+t.getName());}4、办理个⼈任务public void personalComplete(){ProcessEngine processEngine = Configuration.getProcessEngine();TaskService taskService = processEngine.getTaskService();pleteTask("50002"); //任务id}流程变量设置：public void taskComplete(){TaskService taskService = Configuration.getProcessEngine().getTaskService();Map<String, User> userMap = new HashMap<String, User>();User user = new User();user.setDay(2);user.setName("⼩明");userMap.put("user", user);//办理业务并设置流程变量taskService.setVariables("240002", userMap);pleteTask("240002");}流程引擎ProcessEngine 的六⼤服务接⼝：流程引擎processEngine 对象的获取：通过Configuration 类的构建如：ProcessEngine processEngine = Configuration.getProcessEngine();1、 RepositoryService 接⼝（流程资源服务）：RepositoryService service= processEngine.getRepositoryService()作⽤：提供对流程的部署、删除、查询和流程图的查看操作。
JBPM事件与动作

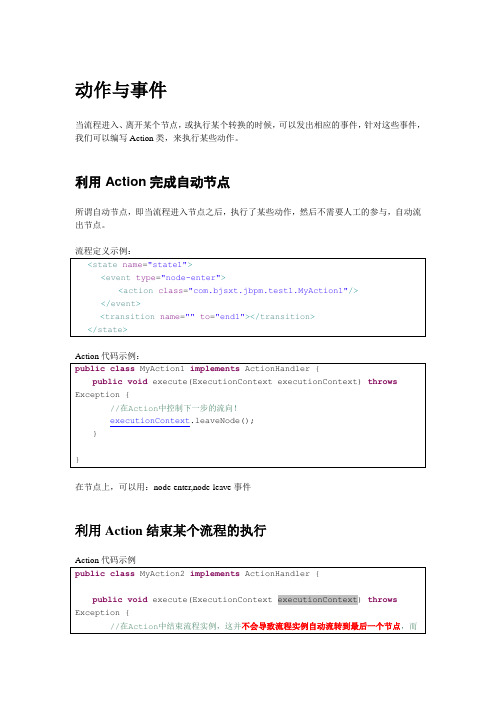

动作与事件当流程进入、离开某个节点，或执行某个转换的时候，可以发出相应的事件，针对这些事件，我们可以编写Action类，来执行某些动作。
利用Action完成自动节点所谓自动节点，即当流程进入节点之后，执行了某些动作，然后不需要人工的参与，自动流出节点。
流程定义示例：在节点上，可以用：node-enter,node-leave事件利用Action结束某个流程的执行Transition上的Action如果在transition上定义Action，只要直接定义即可。
在Transition上不需要定义事件类型。
因为只有一种，就是执行转换。
使用脚本代替Action类编写Action类，需要重新编译和部署应用程序，不利于程序的后期维护。
我们可以使用Beanshell脚本来代替Action类。
Beanshell脚本参考文档：/docs.html事件总结●node-enter●node-leave●transition –执行转换的时候，会抛出此事件，但在Transition内部定义Action时，无需指定类型，因为对于转换来说，只有这一种类型的事件。
●before-signal●after-signal●process-start●process-endTransition(转换)或称“流向”，即下一步可走的路径。
从一个节点可获得其下一步可选的路径：rootToken.getNode().getLeavingTransitions();如果某些路径必须符合某些条件才能走，那么可以使用：rootToken .getAvailableTransitions()方法来获得更加准确的下一步流向！！节点类型起始节点(start-state)必须要有起始节点，起始节点无node-enter事件结束节点(end-state)结束节点无node-leave事件状态节点(state)这种类型的节点，始终处于等待状态，除非有外界的调用，如：token.signal()；或在进入节点的时候，利用事件创建相关的Action，在Action中触发流程的转向。
BPMN模型如何建立一个例子
BPMN模型如何建立一个例子BPMN（Business Process Model and Notation）是一种用于描述业务流程的图形建模方法。
它可以帮助企业分析、建模和改进业务流程，从而提高业务流程的效率和优化组织的运营。
以下是一个建立BPMN模型的例子。
假设我们要建立一个关于请假流程的BPMN模型。
该流程涉及员工提交请假请求、经理审批请求和人力资源部门处理请求。
1.确定流程的开始和结束点：我们首先要确定请假流程的开始点和结束点。
在这个例子中，流程的开始是员工提交请假请求，结束是人力资源部门处理完成并通知员工。
2.识别和定义参与者：涉及到的主要参与者包括员工、经理和人力资源部门。
每个参与者都有不同的角色和职责。
3.描述流程的活动节点：下一步，我们需要识别和定义请假流程的活动。
在这个例子中，活动包括：-提交请假请求：员工向经理提交请假请求并提供请假事由和日期。
-审批请求：经理审批请假请求并决定是否批准。
-处理请求：人力资源部门根据经理的审批结果处理请求，并通知员工。
4.确定活动之间的顺序和依赖关系：接下来，我们需要确定每个活动之间的顺序和依赖关系。
在这个例子中，顺序如下：-提交请假请求->审批请求-审批请求->处理请求-处理请求->通知员工5.添加决策节点和条件：在审批请求活动后，我们可能需要添加一个决策节点，根据审批结果决定是否批准请求。
如果经理批准请假请求，流程将继续到处理请求活动；如果经理拒绝请假请求，流程将结束并通知员工。
6.定义流程的输入和输出：对于每个活动，我们还需要识别和定义其输入和输出。
在这个例子中，活动的输入包括：-提交请假请求：请假事由和日期-审批请求：请假请求和审批决定-处理请求：经理的审批决定7.添加流程的网关和分支：鉴于经理的审批决定，我们可能需要添加一个网关来分支流程。
如果经理批准请假请求，流程将继续到处理请求活动；如果经理拒绝请假请求，流程将结束并通知员工。
JBPM工作流表结构的详解
注：红色的表为经常使用的表.这里不使用JBPM自己的权限角色定义.整体说明：JBPM4_DEPLOYMENT 流程定义表JBPM4_DEPLOYPROP 流程定义属性表JBPM4_EXECUTION 流程实例表JBPM4_HIST_ACTINST 流程活动(节点)实例表JBPM4_HIST_DETAIL 流程历史详细表JBPM4_HIST_PROCINST 流程实例历史表JBPM4_HIST_TASK 流程任务实例历史表JBPM4_HIST_VAR 流程变量(上下文)历史表JBPM4_ID_GROUP 组表JBPM4_ID_MEMBERSHIP 用户角色表JBPM4_ID_USER 用户表JBPM4_JOB 定时表JBPM4_LOB 存储表JBPM4_PARTICIPATION 参与者表JBPM4_SWIMLANE 泳道表JBPM4_TASK 任务表JBPM4_VARIABLE 上下文表红色的表为经常使用的表.这里不使用JBPM自己的权限角色定义.发布一个流程deploy后jbpm4_deployment新增一条记录jbpm4_deployprop新增三条记录jbpm4_lob 新增一条记录开始一个流程startProcessInstanceByKey后jbpm4_execution新增一条记录jbpm4_hist_actinst 新增一条记录jbpm4_hist_procinst新增一条记录jbpm4_hist_task新增一条记录jbpm4_task 新增一条记录流程定义相关的布署信息就存储在（1）JBPM4_DEPLOYMENT、（2）JBPM4_DEPLOYPROP及（3）JBPM4_LOB中。
上传一个包含png和jpdl.xml的zip包后，JBPM4_DEPLOYMENT多一条记录 JBPM4_DEPLOYPROP 多三条，JBPM4_LOB多两条。
（4）J B PM4_HIST_PROCINST与（5）JBPM4_HIST_ACTINST分别存放的是Process Instance、Activity Instance的历史记录。
