消防电话说明书
总线电话安装使用说明书B双开
如有你有帮助，请购买下载，谢谢！安装使用说明书消防电话主机（总线）大连欣洋电子设备有限公司目录1.概述错误！未定义书签。
2.性能特点错误！未定义书签。
3.技术指标错误！未定义书签。
4.使用方法错误！未定义书签。
4.1 系统时钟设置错误！未定义书签。
4.2 分机电话登记错误！未定义书签。
4.3 记录查询错误！未定义书签。
4.4 分机电话查询错误！未定义书签。
4.5 分机故障报警选择错误！未定义书签。
4.6 消声操作错误！未定义书签。
4.7 自检操作错误！未定义书签。
4.8 模块操作错误！未定义书签。
4.9 放音操作错误！未定义书签。
4.10主机叫分机操作错误！未定义书签。
4.11分机叫主机操作错误！未定义书签。
5.设备安装与系统接线错误！未定义书签。
5.1 设备安装错误！未定义书签。
5.2 系统接线错误！未定义书签。
6.使用与维护错误！未定义书签。
6.4、本主机应有专人管理维护，定期进行功能检检。
如发现问题请及时通知本公司或特约维修单位派人检查处理。
大连欣洋电子设备有限公司如有你有帮助，请购买下载，谢谢！电话：0传真：0邮编：116100地址：大连市金州新区金弯路229号1、概述XY1000DH消防电话主机（总线）是消防电话系统的主要控制部分，它与消防电话分机配合使用组成消防电话系统。
该消防电话系统的电话分机采用普通电话，给消防电话系统设计带来了极大的方便。
该主机适用于总线布线的消防建筑。
其面板示意图见图一。
图一、外型图示意图2、性能特点2.1通过电话模块直接连接普通电话机。
2.2主机振铃通过蜂鸣器完成，分机振铃通过模块直接控制。
2.3主机设呼叫指示灯，通过LCD显示呼叫分机号。
2.4主机通过按键呼叫分机，通过LCD显示呼出分机号。
6、使用与维护6.1、使用前必须认真阅读本说明书。
6.2、开机前认真检查主机电源线，主机与外部设备接线是否正确无误。
6.3、系统开通调试简单流程图：查线→接通电源→校时→登记分机→检查分机→摘主机（主机拨号音）→呼叫分机（主机回铃音）→检查分机振铃和模块指示灯（运行灯常亮）→摘分机→检查通主机话（回铃音停）、主机通话灯（亮）、模块通话灯（亮）→挂断主机→检查分机忙音、模块通话灯（灭）→挂断分机→检查模块运行灯（闪亮）→摘分机（分机回铃音）→检查主机振铃、主机呼叫灯（亮）、模块运行灯（常亮）→摘主机→检查分机通话（回铃音停）、主机通话灯（亮）、呼叫灯（灭）、主机振铃（停）、模块通话灯（亮）→挂断分机→检查主机忙音、主机通话灯（灭）、模块通话灯（灭）、模块运行灯（闪亮）→挂断主机→调试结束。
深圳赋安AFN-FH04产品使用说明书(2线制)

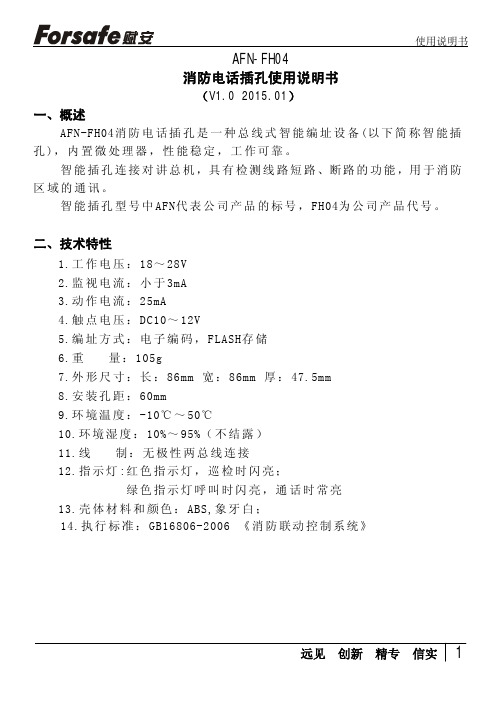

AFN-FH04消防电话插孔使用说明书（V1.0 2015.01）一、概述AFN-FH04消防电话插孔是一种总线式智能编址设备(以下简称智能插孔)，内置微处理器，性能稳定，工作可靠。
智能插孔连接对讲总机，具有检测线路短路、断路的功能，用于消防区域的通讯。
智能插孔型号中AFN代表公司产品的标号，FH04为公司产品代号。
二、技术特性1.工作电压：18～28V2.监视电流：小于3mA3.动作电流：25mA4.触点电压：DC10～12V5.编址方式：电子编码，FLASH存储6.重量：105g7.外形尺寸：长：86mm 宽：86mm 厚：47.5mm8.安装孔距：60mm9.环境温度：-10℃～50℃10.环境湿度：10%～95%（不结露）11.线制：无极性两总线连接12.指示灯:红色指示灯，巡检时闪亮；绿色指示灯呼叫时闪亮，通话时常亮13.壳体材料和颜色：ABS,象牙白；14.执行标准：GB16806-2006 《消防联动控制系统》远见创新精专信实1三、外形特征与工作原理1.智能插孔外形示意图如图1：图12.工作原理智能插孔内嵌微功耗处理器，完成与消防电话总机进行通话等数据交换功能。
智能插孔呼叫总机或总机呼叫智能插孔时，智能插孔绿色指示灯闪亮，当消防电话总机应答并启动后，智能插孔接通通话线路，绿色指示灯转为常亮。
四、布线与安装1.安装方法一种方法是直接把智能插孔底座固定在86预埋盒上，另一种方法是把底座直接固定在预安装位置。
底座示意图如图2：图2远见创新精专信实32.接线示意图3：L+L-L+L-V-V+终端器AFN-FH04消防电话插孔图3注：当AFN-FH04消防电话插孔V+、V-端携带手报数量不宜超过30只3.布线方式智能插孔的总线连接采用并联方式，总线拓扑结构支持线型连接、鱼骨型连接等。
鱼骨型连接中，不宜出现多级分支的情况。
4.导线要求应采用截面积不小于1.0mm2的RV或RVS线。
一般要求使用双绞线。
第一指挥 NFC-FFT 消防员电话紧急语音疏散系统说明书
NFC-FFTNotifier FirstCommand Fire Fighter TelephoneDN-60779:CGeneralNotifier’s FirstCommand NFC-FFT is a Fire Fighter telephone system that provides secure and reliable communications for fir efighter s. This standalone system is capable of pr oviding annunciation and control for local and remote telephone hand-sets. It includes a built in display and keypad that provide an indication of phone activation as well as corresponding trouble conditions. For added flexibility, 24 remote telephone connec-tions ar e offer ed that can be monitor ed individually or as a gr oup of multi-phone jacks. The auto-pr ogr am featur e auto-matically recognizes all existing fire fighter phone jacks on the system and immediately configures the system for full opera-tion and supervision.The NFC-FFT allows for up to ten users to plug in to a remote telephone jack (N-FPJ) and communicate simultaneously within a building. An onboar d SLC cir cuit (capable of being wired in Class B (Style 4) or Class A (Style 6)) allows for con-tinuous monitor ing of the telephone jacks connected to the system. It is housed in a lockable cabinet that includes multiple knockout locations for field wiring.T YPICAL A PPLICATIONSFeatures•Provides supervision control and annunciation of up to 24remote telephone jacks.•Built-in Auto-program feature.•Simple and straightforward user interface.•Telephone circuit supervised with 4.7K Ω, End of line resis-tor when wired in Style Y , Class B operation.•Full System status LED display.•Onboar d SLC cir cuit can be wir ed for class A (Style 6 or Style 7) or class B (Style 4) configuration. •Full system status LED display.•Supports Multi-Phone Jack Audio Circuit supervision.•Certified for seismic applications•Onboard Form-C system trouble relay.•Allows simultaneous oper ation of up to 10 Fir e Fighter remote handsets (FHS-F when connected to the NFC-FFT.•Fire Fighter Phone Jack (N-FPJ provides a plug-in location for the FHS-F.•Fire Fighter Handset Cabinet (FHSC-R/S) is used to store five Fire Fighter Handsets (FHS-F).Optional Accessories•N-FPJ: Remote Phone Jack which mounts to a single-gang electrical box.•FHS-F: Fire Fighter Handset used to communicate over the telephone circuit connected to the NFC-FFT.•FHSC-R: Fire Fighter Handset Cabinet (recess mount) ed to store five Fire Fighter Handsets (FHS-F).•FHSC-S: Optional Fir e Fighter Handset Cabinet (sur face mount) is used to store five Fire Fighter Handsets (FHS-F).•NMM-100P: Addressable monitor module that can be used to monitor the connection of the Fir e Fighter Telephone r emote handset (FHS-F). Up to 24 of these modules ar e supported by the NFC-FFT.•N100-ISO: Fault Isolator module used to protect the NFC-FFT against wire-to-wire short circuits on the SLC loop. It is placed between each device or the SLC loop to isolate a short-circuit problem between the Remote Phone Jacks (N-FPJ) when Class A (Style 7) wiring is requiredControl and indicatorsPUSH BUTTON CONTROLS•Auto-program: Sear ches the SLC loop on the NFC-FFT for devices. When a device is found, the active LED will blink in each zone.•Accept: Used to accept the configuration after an auto-pro-gram is initiated.•Answer Call: Will connect the local handset to a phone cir-cuit for communication when a remote handset is plugged into a (N-FPJ phone jack.•Trouble Silence: Used to silence a system type tr ouble that has occurred in the NFC-FFT system.LED INDICATORS (V ISIBLE WITH DOOR AND DRESS PANEL OPEN )•Status LED: Will blink at a 50% on/off rate until FFT initial-ization is complete (which takes appr oximately 20 sec-onds). Once initialization is complete, the status LED will blink at a 10% on and 90% off rate.•Schools •Nursing Homes •Factories •Theaters •Military facilities • Restaurants •Auditoriums•Places of Worship•Office Buildings•Answer Call: When a remote handset is connected to the audio channel, this LED will blink and the piezo will sound.The oper ator at the FFT then picks up the local handset and pr esses the Answer button which causes the Answer Call LED to r emain on steady and the piezo goes silent.Once the last remote handset has been disconnected from the FFT, the answer LED will go blank and the system will be back to normal.•Power: Indicates that 24 VDC is connected to the FFT.•Local Trouble: Will activate and blink when there is a prob-lem with the local handset.•Remote Trouble: Will activate and blink when ther e is a problem with the phone circuit.•General Trouble: Will blink active when system tr oubles are detected. When the Trouble Silence button is pressed, the General Trouble LED will light steady. Once all system troubles have been restored, the General Trouble LED will turn off.S TATUS LED S (ON I NSIDE OF FFT DRESS PANEL)•LED 1 - SLC Supervision.•LED 2 - SLC Extra Point Detected.•LED 3 - Future Use.•LED 4 - Audio Circuit.S UPERVISION•Zone Active: (Green): Will illuminate when a remote hand-set is plugged into that zone. The LED will turn off when the handset is removed from the zone.•Zone Trouble: (Yellow): Will blink when specific SLC issues occur such as a missing device or double address. Press-ing the Trouble Silence Key will cause the zone trouble LED to turn on steady. Once the zone trouble is corrected, the LED will turn off.W IRING R EQUIREMENTSSee Product manual Part number LS10031-001NF-E for detailed wiring requirements.Electrical SpecificationsP RIMARY POWER REQUIREMENTS:•Voltage 24VDC (nominal) power limited, filtered, non-reset-table.•Voltage Range for operation: 17-29 VDC.•Current Requirements:–Standby: 120mA.–Active: 230mA.E LECTRICAL R ATINGS•SLC circuit:–Voltage output: 32VDC.–Current rating: 150mA.•Audio Circuit:–Voltage output: 17VDC.–Current rating: 53mA.Compatible DevicesNFC-50/100: Eme r gency Command Cente r. (Manual PN: LS10001-001NF-E).N-FPJClass A WiringAudio AudioContact ELR Connected4.7KΩ, 1/2 Watt ELR(Installation last devicefor Style Y [Class B]telephone circuit only.)To FFT-SLCterminal TB4connectors orother NMM-100P NFC-FFT Connected to N-FPJFCPS-24FS6/8: Field Cha r ge r/Powe r Supply.(Manual PN: 51883).Product Line InformationNFC-FFT: Fire Fighter Telephone System.SEISKIT-COMMENC: Seismic kit for the NFC-FFT. Please refer to document 53880 for r equir ements on mounting the NFC-FFT for seismic applications.N-FPJ: Remote Phone Jack.FHS-F: Fire Fighters Remote Handset.FHSC-R: Fire Fighters Handset Cabinet Recessed.FHSC-S: Fire Fighters Handset Cabinet Surface Mount. NMM-100P: Addressable Mini-Monitor Module.N100-ISO: SLC Line Isolation Module.TR-CE-B: Optional Trim Ring.ECC-THUMBLTCH: Optional Thumb Latch. (Non UL Listed).Total System Capacity•Total Remote telephone jacks (N-FPJ) supported: 24.•Total NMM-100P devices supported: 24.•Total FireFighter Hands ets (FHS-F) capable of activa-tion at once: 10.Cabinet SpecificationsBackbox: 19.0"(48.26cm) high x 16.65"(42.29 cm) wide x 5.2"(13.23) deep.Doo r: 19.26”(48.92cm)high x 16.821”(42.73cm) wide x) 670”(1.707cm).Shipping SpecificationsWeight: 50.6 lbs (22.95kg).Temperature and Humidity rangesThis system meets NFPA requirements for operation at 0-49ºC/32-120º F and at a r elative humidity 93% ± 2% RH (non-condensing) at 32°C ± 2°C (90°F ± 3°F). However, the useful life of the system's standby batteries and the electronic com-ponents may be adver sely affected by extr eme temper atur e r anges and humidity. Ther efor e, it is r ecommended that this system and its peripherals be installed in an environment with a normal room temperature of 15-27º C/60-80º F.Agency Listings and ApprovalsThe listings and approvals below apply to the NFC-FFT Fire Fighter Telephone system. In some cases, cer tain modules may not be listed by certain approval agencies or listing may be in process. Consult factory for latest listing status.•UL Listed: S635•FDNY: COA #6163•CSFM: 6912-0028:0268Standards and CodesThe NFC-FFT complies with the following UL Standa ds, NFPA 72 Fire Alarm system requirements, International Build-ing Codes, and California Building Codes.•UL 864•IBC 2012, IBC 2009, IBC 2006, IBC 2003, IBC 2000 (Seis-mic).•CBC 2007 (Seismic)Fi stCommand® and Notifie ® a e egiste ed t adema ks of Honeywell International Inc.©2015 by Honeywell International Inc. All rights reserved. Unauthorized useof this document is strictly prohibited.This document is not intended to be used for installation purposes. We try to keep our product information up-to-date and accurate. We cannot cover all specific applications or anticipate all requirements.All specifications are subject to change without notice.For more information, contact Notifier. Phone: (203) 484-7161, FAX: (203) 484-7118.。
TS-GSTN601-消防电话分机
——产品使用前请详细阅读使用说明书————产品变更不影响使用时不另行说明——1 概述TS-GSTN601消防电话分机（以下简称本机）是总线式消防电话系统的组成设备之一，须与TSZ-GSTN60总线式消防电话总机（以下简称总机）配合使用。
当发生紧急情况时，摘下电话手柄呼叫总机。
本机拨码开关预置7位编码，有效编码范围1-99。
0及大于99的地址为无效地址。
编码可根据工程需要在安装时设定。
2 基本功能2.1 摘下电话手柄呼叫总机，若总机应答，则本机与总机之间可以通话。
2.2 本机收到总机呼叫时自动振铃。
此时若本机举机应答，则本机与总机之间可以通话。
2.3 本机正常监视状态时，工作指示灯闪亮。
3 主要技术指标环境温度：0～40℃相对湿度： ≤ 95％大气压力：86 ～ 106kPa环境噪声：≤60dB频率响应： 300～3400Hz振铃声级：≥70dB待机状态耗电：＜1mA 通话状态耗电：＜30mA尺寸（外形如右图）：宽 度：80mm高 度：210mm厚 度：48mm(包括手柄)重 量（含包装盒）：365g安装孔间距：135mm4 安装方法4.1 设备从包装箱取出后，检查本机外观是否良好。
本机为壁挂式安装，可直接挂在墙壁上或挂在其他现场控制设备的侧面，固定安装挂孔在设备底座背面，安装孔间距：135mm 。
4.2 本机同总机之间通过两总线相连，两总线不分正负极性。
安装本机的导线应选用截面积大于1平方毫米的双色双绞线。
4.3 改变分机后部拨码开关，可改变分机地址编码。
本机地址编码设置可参见附录1。
4.4 本机应安装在干燥、通风、无腐蚀性气体的地方。
5. 调试5.1 调试时与总机配合试验。
预置好本机编码、确定安装和接线正确无误后，接通总机电源。
在总机上通过“设在线分机”功能操作，将本分机登录到系统中。
设置完成后，本机的“工作”指示灯闪亮。
5.2 当摘下电话手柄呼叫总机时，本机将听到回铃声，等待总机应答。
总机应答后，本机与总机接通，双方实现通话。
营口天成消防广播说明书
营口天成消防广播说明书营口天成消防广播说明书一、产品简介营口天成消防广播是一种专业的消防设备，具有声音传递远、覆盖面积大、操作简便等特点。
该设备主要用于火灾现场的信息传递和指挥，以及消防安全宣传等方面。
二、产品组成1. 主机：包括音频处理器和功放器，负责信号处理和放大；2. 扩音器：将信号扩散到广播区域；3. 话筒：用于对讲和紧急广播；4. 操作面板：控制主机的各种设置和功能。
三、产品特点1. 声音传递远：采用高品质扩音器，声音可覆盖千平米以上区域；2. 覆盖面积大：可根据实际需要进行多个扩音器联动，覆盖更大范围；3. 操作简便：操作面板设计合理，一键式操作；4. 多种语言支持：可支持多国语言，满足不同用户需求；5. 可靠性高：采用进口元器件和先进技术，保证设备稳定性和可靠性。
四、使用方法1. 连接主机和扩音器：将主机和扩音器通过线缆连接；2. 设置音频参数：根据实际需要设置音量、音调等参数；3. 进行测试：进行广播测试，确认设备正常工作；4. 进行指挥与广播：在火灾现场进行指挥和广播，传递信息并指导人员疏散。
五、注意事项1. 设备应安装在干燥、通风的地方，避免阳光直射和潮湿环境；2. 设备应定期维护，保持清洁，并检查线缆是否松动或损坏；3. 在使用过程中如发现设备异常情况应立即停止使用，并联系售后服务人员进行维修。
六、售后服务1. 售后服务电话：400-xxx-xxxx；2. 售后服务时间：周一至周五 8:30-17:30；3. 售后服务内容：提供设备维修、更换配件等售后服务。
七、结语营口天成消防广播是一款专业的消防设备，具有声音传递远、覆盖面积大和操作简便等特点。
在火灾现场可以起到重要的指挥和传递信息的作用。
为了保证设备的正常工作，请按照说明书的要求正确使用和维护设备。
如有任何问题，请联系售后服务人员。
盛光鼎迅消防主机说明书
盛光鼎迅消防主机说明书（实用版）目录1.盛光鼎迅消防主机说明书概述2.盛光鼎迅消防主机的功能特点3.盛光鼎迅消防主机的操作方法4.盛光鼎迅消防主机的维护保养5.结论正文一、盛光鼎迅消防主机说明书概述盛光鼎迅消防主机是一款集火灾报警、灭火控制、消防广播、消防电话等功能于一体的消防设备。
该主机具有较高的稳定性、可靠性和智能化程度，广泛应用于各类建筑物的消防系统中，为我国的消防安全提供了有力保障。
二、盛光鼎迅消防主机的功能特点1.强大的火灾报警功能：能够实时监测火灾发生的状况，一旦发现火源，将立即发出报警信号，提醒人们及时采取灭火措施。
2.灭火控制功能：根据火源位置和大小，自动启动相应的灭火设备，进行有效的灭火作业。
3.消防广播功能：在火灾发生时，通过广播系统向全场播报火灾信息，指导人们有序疏散。
4.消防电话功能：提供紧急消防电话，方便消防人员与现场人员实时沟通，提高灭火效率。
三、盛光鼎迅消防主机的操作方法1.开机操作：接通电源，按下主机上的开机键，主机开始自检并进入正常运行状态。
2.报警操作：当检测到火源时，主机将自动发出报警信号，同时显示屏上会显示火源位置。
操作人员应立即进行灭火处理。
3.灭火操作：操作人员可通过主机控制面板选择合适的灭火设备，启动灭火系统。
4.广播操作：通过控制面板选择广播模式，进行消防广播。
5.电话操作：使用主机上的消防电话与其他设备进行通信。
四、盛光鼎迅消防主机的维护保养1.定期检查：定期对消防主机进行性能检查，确保各项功能正常运行。
2.清洁维护：保持主机及周围环境的清洁，防止灰尘和油污影响设备运行。
3.升级更新：根据需要及时升级主机软件，以适应新的消防要求。
4.故障处理：如遇设备故障，应立即停机检修，确保主机正常运行。
五、结论盛光鼎迅消防主机凭借其强大的功能、简便的操作和可靠的性能，在消防领域发挥着重要作用。
第1页共1页。
三江消防电话总机DH2201
1拆箱1.1打开包装箱后，根据装箱单的内容对箱内的货物逐一检查：序号物品名称单位数量1消防电话总机DH2201台12产品说明书张13附件袋袋12产品尺寸2.1单位：mm3产品介绍3.1DH2201消防电话系统采用模块化设计，具有功能强、优秀的性价比等特点。
系统采用2.8”彩色液晶屏显示，可查询、显示、下载系统所有报警、故障及各类操作的汉字信息。
3.2DH2201消防电话是总线型消防电话系统，可以与本公司生产的多种型号消防电话分机、插孔等组网工作，从而构成一个具备总线通信和通话功能的消防电话系统，满足消防工程需要。
4技术参数4.1执行标准：GB16806-2006《消防联动控制系统》；4.2供电：主备双电源供电，供电电压DC 24V（22V~30V）；4.3工作环境：环境温度0℃～+40℃，环境湿度≤95%（40℃±2℃，无凝露）；4.4性能指标：●DH2201采用2.8″英寸彩色液晶屏（LCD），显示分辨率320×240，操作界面采用中文菜单及窗口界面；●无极性二总线接线方式，最大接入99个电话终端（分机或插孔），编码地址：01-99；●系统具备运行历史记录功能：告警记录、操作记录、电话记录/录音记录等操作记录均不少于1000条，可存储的录音时间不低于1320分钟（22小时）。
5端子接线说明5.15.2接口功能备注USB 接口用于软件升级工程维护使用电话总线用于消防电话与消防总线连接端口1、推荐使用1.5平方双绞线；2、无极性。
备用电源用于输入备用电源给消防电话供电注意正负极性不要接反。
主用电源用于输入主用电源给消防电话供电6系统接线示意图6.17注意事项7.1请扫二维码获取产品详细资料；7.2请勿在超出额定电源输入的条件下使用；7.3请勿将设备放置和安装在强磁、高温、潮湿、粉尘等恶劣环境；7.4请勿自行随意拆卸设备；7.5请勿自行更换电池、电源模块；7.6请务必将电源的保护PE 地线连接完好，保证低的线路阻抗。
消防电话设备-总线制
9）具有记录和显示呼叫、应答时间的功能；并能向前查询、显示100条主机与分机呼叫、应答时间的记录。
10）采用先进的数字录音技术，可靠，寿命长，通话自动录音。
11）具有自检功能，能对显示、发声器件进行检测。
12）根据所接分机数量，DH9261消防电话有20门和99门两种机型。
13）执行标准：《消防联动控制系统GB 16806-2006》，已通过公安部消防产品合格评定中心CCCF认证。
图8 查询界面
b)设置屏蔽：如图7-1所示，将光标移动到“2.设置屏蔽”处，按【确认】键进入“屏蔽设置”界面（见图9）。
DH9261消防电话主机
图9屏蔽设置界面
c)删除录音：
图10删除录音界面
d)调整时间：
图11调整时间界面
7）一键功能：为方便用户使用，本设备设置了“一键操作”功能，按【↑】或【↓】键即可直接查询通话记录。在“设置屏蔽”状态，按【停止】键即可屏蔽所有未挂或有故障的分机，在“设置屏蔽”状态，按【放音】键即可解除对所有分机的屏蔽。
二 主要技术指标
（单位：dB）
0km
5km
发送响度评定值
≥5
≤15
接收响度评定值
≥-7
≤2
侧音掩蔽评定值
≥6
≥12
三外形尺寸(图13)
图13 外形尺寸图
四 使用说明
1）电话分机接线方式：直接连接到电话线上或通过电话插孔连接到电话线上。
电话分机引线方式：U型卡子、音频Φ6.5插头、宽水晶头（6P4C）、窄水晶头（4P4C）四种方式可选择。
图4 外形尺寸图
2）重量：≤8kg
六 使用说明
1）接线：
a）电源线连接：正确连接DC24V至“24V输入”，注意正负极性。
山东众海公共安全器材 ZH4581 总线制火警电话主机 说明书
ZH4581总线制火警电话主机注意事项注意：请阅读本说明书中以及机器上标明的所有警告及说明事项。
本机使用DC24V 消防专用直流电源供电，不会对使用者造成人身安全事故。
但是，不正确的使用却可能损坏机器。
如果您遵从以下有关安装、使用以及保养的操作步骤，系统会处于良好工作状态。
本机是完全半导体化的装置，并无用户可以修理的部件。
1． 阅读：使用说明书在打开本机的包装后，请仔细阅读使用说明书，并遵从所有操作及其说明事项。
2． 电源：作为消防产品，您应该使用有主备电源供电的直流消防电源（DC24V）为主机供电，若使用交流电源或高于直流30V 的电源可能会造成机器损坏。
关机后再开机应间隔5 秒以上 3． 热源：主机放置场所为室内正常大气条件。
必须远离热源，如暖风机、热调节器、加热炉以及其它发热产品（包括大型音频功率放大器等）4． 水分及潮气：使用本系统，应避免在极其潮湿的地下室或类似场所使用。
5．结露：潮气结露时通电有损于本机使用，特别是将本机由寒冷的室外搬至温暖的室内时，液晶显示屏由于结露而不显示，应在室内静置半小时后通电使用。
6．阳光：必须避免夏日强烈阳光暴晒液晶显示屏。
当显示屏表面温度超过50 度时，有可能造成永久性损坏。
7．接地:为在通话时得到清晰的通话质量，应将后面板接地端子(与机箱外壳连通)良好接大地。
严禁接在交流220V 的安全保护地上。
在不影响其它设备运行情况下，也可与DC24V 供电的负极连通。
8．自检:系统运行正常后，应定期检测主机的声光部件。
方法是：按“测试”键，观察所有显示部件应闪亮、喇叭报警,按“自动119”键，可接通市话外线报时台，并听到报时声。
有异常时应及时与我们联系并修理。
山东众海公共安全器材有限公司 地址：济南市工业北路81号 邮编：250100 电话：（0531）88697110 88697119系统综述ZH4581总线制火警电话系统是我公司生产的消防通信设备。
在火警电话主机的总线上,并接具有地址编码的ZH4580总线制电话分机，构成完善的火警紧急通信系统，适用于建筑内发生火灾或紧急情况时与中心控制室保持通讯或调度指挥之用。
海湾消防系统操作说明
触发部件：烟感探测器、温度探测器、消防手报按钮、消防模块。
动作部件：消防模块（例如：海湾8301、8300、8305、等）消防主机运作原理：日常消防主机处于“手动”状态，当消防主机收到触发部件（烟感探测器、温感探测器、手动火灾报警按钮等）火灾信号时，经现场巡查人员确认是火灾发生后消防控制室人员把消防报警主机打到“自动”状态，此时由主机编程控制启动消防模块远程启动现场设备（风机、卷帘等）。
烟感探测器：接收到烟雾、粉尘时报警，巡检指示灯由頻闪变化为直亮，把报警信号发送到消防报警主机。
温感探测器：接收现场温度到设定温度时报警，巡检指示灯由頻闪变化为直亮，把报警信号发送到消防报警主机。
手动报警按钮：当人员发现火情时，主动按下手动报警按钮，巡检指示灯由頻闪变化为直亮，把报警信号发送到消防报警主机。
消防模块：收到消防报警主机的命令信号后启动所控制的现场设备（如：消防卷帘降落，强切脱扣，电梯迫降，消防风机、风口启动打开等）。
消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。
整个系统管理部分：包括各型控制器。
联动控制：各种模块。
辅助部分：包括电源盘、火灾显示盘、CRT等。
探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。
控制器的作用：接收显示火警信息，手动自动控制联动设备。
模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。
电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。
火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。
CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。
二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.概述11.1产品特点11.2主要用途及使用X围11.4使用环境条件及工作条件11.5对环境及能源的影响12.结构特征与工作原理13.技术特性23.1主机23.2分机23.3模块34.尺寸、重量35．安装、调试36．使用及操作36.1主机36.2分机76.3模块77．故障分析与排除78.安全保护装置及事故处理89.保养与维修810.包装、贮存811.开箱及检查812.产品三包服务办法：81.概述消防系统是指当应用现场出现紧急情况时（如：火警、匪警及其它突发性灾害事件），它能提供方便的通讯手段，分布在应用现场的分机可以呼叫主机，及时与控制中心取得联系；主机也可以呼叫位于现场的分机了解现场情况。
系统可以详细记录呼叫、接通时间及通话内容。
1.1产品特点●系统配备的消防YJG3295主机，它可以与分机进行可靠的通讯，并且详细记录呼叫、通话时间及内容。
可在紧急情况直接呼叫119，可接通来自外线的呼叫。
可对在线的分机进行一次登记并保持运行过程中的实时检测，对登记存在的分机出现通讯故障可快速作出报警，便于日常的维护。
●系统配备YJGF3295A分机可以呼叫主机，接听来自主机的呼叫；配备YJGF3040B话机手柄和YJGF3295C模块插孔可以呼叫主机。
●本系统主机采用两总线制，可挂接95个独立地址编码的分机及模块，通讯可靠性高，便于维护。
1.2主要用途及使用X围●用于现场出现紧急情况时（如：火警、匪警及其它突发性灾害事件），它能提供方便的通讯手段，分布在应用现场的分机可以呼叫主机，及时与控制中心取得联系，主机可以呼叫位于现场的分机了解现场情况，系统可以详细记录呼叫、接通时间及通话内容。
●适用于总线通讯方式。
1.3型号的组成及其代表意义图1YJ G □ 3 2-□ □A－分机C－模块95－分机路数2－2总线3－消防电话类F－分设备国标首字母原杰公司首字母1.4使用环境条件及工作条件●环境温度：0～+40℃；相对湿度：≤85%；气压：860～1060毫巴●工作电压：DC24V±20%1.5对环境及能源的影响●本系统设备采用的都是方便易得的常规器件，生产过程对环境不存在有毒有害污染；●本系统线路采用两总线，现场布线简捷、避免资源浪费。
2.结构特征与工作原理示意图如下：图2市话YJGF3295CYJGF3040C3. 技术特性3.1 主机3.1.1 主要性能：1) 采用两总线方式，与总线分机、模块连接只需两条线；最大可接95部不同地址的分机；2) 设有[登记]键，可对所有通话线路进行（接有分机或模块，无开路现象）检查登记，登记结果永久保存；3) 主机配有液晶屏，采用0～9数字键盘和其它功能键，每次按键有键音提示；屏幕线路状态显示配有快捷键，方便接通或切断操作；4) 主机与任意登记存在的分机间可相互进行呼叫和通话；5) 主机自动记录呼叫、接通时间及通话内容，通话录音的同时有“音频输出”，时间记录可屏幕查看，通话内容可选电子放音收听；6) 主机可以对已登记分机线路进行实时巡检，出现通讯故障时可以迅速报出线路地址；7) 主机遇火灾紧急情况可以一键快速拨号119到市话线并自动启动录音；8) 采用数字录音技术，时长达32分钟；录音采取循环覆盖、先进先出方式，最大录音段≤99；9) 主机设有三级密码，一级密码为_1111_，在校时操作时需要识别；二级密码为_2222_，在登记和录音清除操作时需要识别；调试密码3295，是查看、修改一、二级密码的密码，同时是进入分机编码操作的权限识别密码。
级别高的密码向下兼容级别低的密码。
10) 设有钥匙锁屏蔽键盘操作。
3.1.2 主要参数：1) 工作电压：DC24V ±10%2)最大电流：1A3)频率X围：300～3400Hz4)传输衰耗：≤5dB5)录音时长：≤32分钟6)线路信号：脉冲发码方式7)119拨号：双音频发码3.2分机3.2.1主要性能：1)在线电子编码设置；2)有振铃功能，监视态和被呼叫时有光指示；3)摘机即可报警或全双工通话。
3.2.2主要参数：1)工作电流：静态电流＜1mA，工作状态＜18mA2)频率X围：300Hz～3400Hz3)振铃声级＞70dB4)最大外形尺寸：长210mm×宽67mm×高70mm3.3模块3.3.1主要性能：1)在线电子编码设置；2)无振铃功能，监视态和被呼叫时有光指示；3)有墙孔接口，也可外接普通墙孔，插入手柄即报警，可实现全双工通话。
3.3.2主要参数：1)工作电流：静态电流＜2mA，工作状态＜18mA2)频率X围：300Hz～3400Hz3)接口尺寸：标准6.25平方毫米两芯插座4)最大外形尺寸：宽90mm×高120mm×厚42mm4.主机尺寸、重量4.1外形尺寸：482mm(宽)×133mm(高)×270mm(厚)5．安装5.1 设备安装，参照后背板丝印标注接线。
5.2安装技术要求及注意事项：5.2.1 总线：宜选用截面积不小于1.5mm2阻燃双色双绞软铜线（ZR-RVS2×1.5mm2），在干扰严重的现场应使用截面积不小于1.5mm2屏蔽阻燃铜芯电缆（ZR-KVV2×1.5mm2）或屏蔽电缆（ZR-RVVP2×1.5mm2）。
5.2.2 穿管要求：应单独穿入金属管、阻燃硬质塑料管或封闭式线槽中，严禁与其它传输系统线路或消防系统中的信号线、电源线、音频线、启泵回答线、直启线等穿入同一管中敷设。
5.2.3机壳都要和大地相通。
6．使用及操作参见本系统设备前、后面板，对本设备各项功能进行以下手动操作。
6.1主机YJG3295前面板图401-插孔02-手柄 03-话1键 04-话2键05-话3键06-话4键07-校时灯 08-静音灯09-登记灯10-测试灯11-119灯 12-工作灯13-报警灯14-故障灯15-录放灯16-存储告警灯17-停止键 18-放音键19-快进键 20-快退键21-录音键22-切断键 23-接通键24-数字键25-119键 26-测试键27-登记键 28-静音键29-校时键 30液晶屏 31-钥匙锁YJG3295后面板图501-电源开关02-1A保险座03-机壳地04-24V05-外线06-总线07-告警输入08-音频输出6.1.1开机启动：确认安装和接线正确无误后，打开设备电源。
此时，本设备工作灯(12)常亮，液晶屏背景灯亮，显示时、分、秒时钟，本设备即为正常开机。
6.1.2钥匙锁控制：在有人值守时，应将钥匙锁打开置于[允许]位置，允许对主机进行键盘操作；无人值守时，应将钥匙锁关闭置于[禁止]位置，禁止对主机进行键盘操作。
为防止闲杂人员误操作，必要时可将钥匙取出。
6.1.3运行操作及功能说明1.功能键使用说明1)数字键（24）：用于输入分机号分机号输入两位组合有效：01～09对应1号分机～9号分机，10～95对应10号分机到95号分机；首[数字]键按下后2秒内按下第2个[数字]键进行组合，否则系统自动进行组合。
例：按0键显示00，2秒内按1～9键组成01～09键，2秒后没进键自动按00键处理。
2)快捷键①[通]键（23）：对选中的分呼主的分机做接通操作（仅1部分机时默认被选中）。
②[断]键（22）：对选中的主呼分或分呼主、通话的分机做停呼或切断操作（仅1部分机时默认被选中）。
3)话路快捷键区：[话1]键（03）至[话4]键（06）①有线路状态时：对相应显示区的线路做状态改变操作（对分呼主做接通；对通话做切断，对主呼分做停止呼叫）。
②在待机监控态：[话3]键-在线分机编址及修改；[话4]键-密码查询及修改；详见“主机设置”。
2.液晶屏显示说明1)四路显示区①在有线路状态时，显示每路当前主、分呼叫或通话的分机号，并指示线路状态；②在待机监视态根据键选命令，可显示呼叫及接通时间的年月日和设备号；存在故障时可显示故障分机号。
2)系统显示区：①在有线路状态时，显示实时时钟的时、分、秒；②在待机监视态根据键选命令，可显示呼叫和接通时的时分；放音时显示接通的时分和录音段号；登记时显示分机登记情况等；总线故障时显示“no-Lin”；录音容量满时显示“L-buFF”。
3.主机测试确认设备正常开机后，按下[测试]键（26），面板上所有指示灯闪亮，同时蜂鸣器和报警喇叭间断声响后，液晶回到待机状态显示时分秒，测试灯常亮；在测试态按下[119]键（25），显示拨码12117，并自动向外线发送呼叫市话报时台，在发码结束后开始计时，接听8秒后自动挂机并退出测试状态。
也可随时按下[测试]键退出测试状态。
4.主机设置1)时间设置①在待机监控态，按下[校时]键（29）系统要求输入密码，密码识别正确进入时间调整态。
②进入调整态校时灯常亮，系统显示‘年月日’，年值闪亮处于待修改。
此时，可按[►►快进]/[◄◄快退]键选择‘年月日’、‘月日星期’、‘时分秒’修改页；按[校时]键定位修改项，待修改项值闪亮时，可直接输入数字键做修改。
③在调整态，120秒内无进键系统会自动结束此次时间设置。
2)分设备编址（只限于调试人员操作）注：每个分机或模块在使用前需依次与主机联接编码电子写入设备地址，出厂地址设置为1。
①在待机监控态，按下[话3]键，系统要求密码输入并做识别后进入地址修改态，显示分机号00，依次将单个分机或模块连入总线。
此时，直接输入数字修改为需要的地址号，按下[通]键完成新地址的写入。
写入后可再按[测试]键进行新地址读取确认。
更换分机或模块，可继续重复修改、写入新地址。
②每次在线编址总线上只能连接一个分机或模块；③在地址修改态，120秒内无进键系统会回到待机监控态。
④主机不允许在接有多部分机和模块时进行设备编址，否则设备将不执行该操作。
3)在线分机登记注：只有被主机登记有效的分机才能被系统识别，实时巡检其线路状态及允许各种在线操作。
①在首次使用或其他必要时应对系统连接线上的分机进行登记操作，登记结果将被记忆保存。
②在待机监控态，按[登记]键（27）显示在线登记分机数，同时已登记的分机地址将一同显示，按[快进]键可循环显示所有登记分机地址。
再按[登记]键系统要求密码输入并做识别后进入登记状态。
自动登记从1到95号分机依次进行，登记结果送显示。
当显示“??-god”，表示第??号分机存在；显示“??-bod”，表示第??号分机不存在。
④自动登记结束，系统显示登记分设备总数‘？？-god’，稍候结束登记并将登记结果永久保存。
4)密码查看及修改①在待机监控态，按[话4]键系统要求密码输入并做识别后进入密码查看/修改态，显示出厂默认密码值，1级密码为‘1111’，2级密码为‘2222’。
②按[►►快进]/[◄◄快退]键可选1级或2级密码，输入数字可直接修改4位密码。
