绳索救援技术(课堂PPT)
户外绳索技术救援使用图解
户外绳索技术救援使用图解技术对于一只救援队伍来讲是最为核心的东西，只有拥有了技术，你才能够在遇到危机或危险情况时更加从容不迫的面对，并提供最佳的解决方案。
技术救援主要是指在我们在较为特殊的地形下面进行救援（包括狭小的区域，高楼大厦，高山救援，等），在这些位置，我们无法对其进行普通救援。
救援人员需要掌握所有的绳索及器械使用技术。
这里我们要讨论的救援技术主要是以下两种：向上疏散及向下疏散。
一向下疏散图1相对于向上疏散而言，向下疏散的难度更小，而且整个系统也更加容易搭建。
它的主要原理是通过上方救援人员操纵下降器，依靠救援人员自身的重量来进行下降。
图2它的上方固定点设置如图1所示，一定要找两个固定点，一个负责安装主工作绳，承担救援的全部重量，另一个安装辅助保护绳，一旦主工作绳失效，辅助保护绳也可以起到保护效果。
上端采用两个下降保护器I‘D来进行疏散，其中负责主疏散的绳索要将制动端绳索绕过一个锁扣，增大摩擦力，从而使下降速度更加平缓。
伤员如果伤势严重，可以像图2那样安置在担架上，并由一名人员一起陪同下降。
二向上疏散图3向上疏散相对于向下疏散而言较为复杂，需要用到的技术和装备也更多。
这里我们分别来了解一下具体的步骤。
图4在到达救援地点后，我们首先要设置好两个固定点，其中绿色绳索的这条线路是主疏散线路，灰色的那条是辅助保护线路。
两名救援人员分别将自身固定在保护点上，负责主疏散的救援人员，需要在保护点上安装一个Pro Traxion单向制停滑轮，将绳索装入其中。
这里要强调一下为什么不能用普通滑轮？Petzl生产的Pro Traxion单向制停滑轮上方有一个红色的开关，打开开关时，它就是一个普通的滑轮，绳索可以自由的在里面双向移动，一旦把红色的开关关闭，那么这只滑轮就变成了单向制停滑轮，此时，绳索在其中只能向一个方向移动，向相反方向移动时会卡死。
这样，我们在救援时，就可以非常的省力。
此时，主疏散人员将手式上升器安装在绳索上，待下面的队友将伤员固定好之后，就可以进行操作。
绳索作业安全
P1欢迎大家来到绳索救助技术训练网络课堂。
P2救援的目的是以最快的速度使被救人员摆脱困境，同时最大程度地降低营救人员和被救人员面临的危险。
今天和大家共同学习和探讨一下绳索救援作业中的安全问题P3在绳索救援训练与实战中，常常存在风险。
风险来源主要包括装备因素、人为因素、环境因素。
明白自己暴露于风险之下会让您做出如何最大限度的减小风险的决定。
P4装备风险来自装备的使用寿命、构件的破损、污染等，如锚和各构件是否足够坚固，是否会导致系统失效？考虑使用何种救援设备和救援系统将会影响到整个救援的安全性。
发生系统失效的方式很多，每种类型的失效都会导致不同的结果。
当某个组件失效，系统无法控制荷载时，那将导致灾难性的失效。
当某个组件失效，但是荷载并没有完全失去控制，也就是说系统还可以工作，虽然不是传统意义上的灾难，但是如果要花很长时间处理这个问题的话，可能会对担架中的被救人员造成灾难性的后果。
P5人为因素是指专业培训程度、技术熟练程度以及心理恐惧等。
救援人员是否接受过相关培训，目前具备的救援技能如何直接影响着救援的安全性。
通过适当的培训、有效的交流和良好的安全习惯，可以大大地降低救援风险。
同时，是否是有计划的实施救援，团队成员之间是否有交流也不能忽视。
P6环境因素是指高温、大风、雨雪等恶劣天气，以及救援现场的不熟悉、救援时间的不确定、救援现场各种生物的干扰等。
各种训练事故的发生往往是学习新技能或者第一次训练注意力不集中脚下踩空而发生的。
二、降低风险的措施P7从事攀登或在高空工作是具有高度潜在危险性的活动，垂直或滞空的环境稍有不慎，即可能导致严重的坠落而受伤，甚至死亡，尤其是绳索救援不但滞空工作还得救人下来，需更多应变、更多熟练的救援技术，就有赖我们不断的练习。
绳索救援是专业技术知识和人为判断相结合的一门技术，顺着这个思路您会发现几乎救援过程的每一步都有人为判断因素。
像所有容易退化的技能一样，绳索救援的常规训练，以及养成良好的安全习惯，能够保证个人和团队的能力维持在安全水平，大大降低风险。
绳索救援技术理论和基本绳结
一、绳索救援技术理论一、安全理念：3S理念，即安全，简单，迅速二、突然死亡原则：即人只是系统的操作者，不是系统的一部分，突然死亡原则是指在系统的你、保护下，由于某种原因，操作者丧失意识，但不会发生坠落伤害，。
任何人的失能都不会造成他人的伤亡或系统瓦解。
三、风险管控：微死亡率，隔离，限位保护，坠落制停，坠落系数FF=坠落总距离/使用的绳长。
人体不能承受冲击力超过6KN。
绳索救援装备：个人高空作业吊带，最低破断负荷，造成破断的最小力量。
安全因子：为防止冲坠时力量大于最低破断负荷，所以会用安全因子来界定工作负荷上限。
金属类装备安全因子5:1编织类装备:10:1个人安全吊带15：1四、绳索的整理及保养绳索整理常用方法是肩扛式收绳和绳包收绳法。
一、基本绳结（一）绳结的组成绳结主要由：绳圈、本体、工作端绳股和绳尾组成。
（二）绳结编打基本四要素1、绳股不交叉；2、结形要扎实，完整；3、绳尾长度介于10-15公分即可；4、绳圈大小只要可钩入1-2个钩环即可。
（三）常用基本绳结1、8字结、9字结主要用于锚点处；2、兔耳结主要用于两点固定；3、称人结（腰结），受力后便于打开；4、卷结主要用于固定锚点，需要对绳子进行调节时使用；5、蝴蝶结可三向受力；6、桶结主要用于牛尾制作；7、渔夫结主要用于绳子的连接；8、反穿8字结主要用于直接在物体上固定；9、水结主要用于扁带连接。
八字结：剩余强度：66—77 制作四要素：1.绳股不交叉，2.结形要扎实、完整，3.绳尾度介余10~15公分即可，4.绳圈大小只要可钩入1~2个钩环即可，主要用于制作锚点。
兔耳结：可以制作锚点（两点自平衡、三点自平衡）。
九字结：剩余强度：68～84，主要用于制作锚点，强度等级较比八字结大，最常用绳结。
反穿八字结：主要可以用于制作锚点，也能用接索结，剩余强70～75。
称人结（腰结）：剩余强度：55～65，称万能结。
蝴蝶结：剩余强度：61～72，主要用于制作锚点，最实用绳结，可三向受力。
一、绳索救援技术(IRATA一级科目解析)
一、绳索救援技术（IRATA一级科目解析）1.DRT上升转换下降2.DRT利用下降器上升3.DRT利用上升器下降4.DRT上升时通过绳结5.DRT下降时通过绳结6.DRT通过绳套保护器、平台拐角7.DRT释放被困人员8.DRT单对单救援9.DRT通过单偏离点10.DRT通过双偏离点11.DRT移动锚点移位12.DRT固定锚点移位一、DRT上升转换下降（一）训练目的通过训练，使救援人员熟练掌握DRT上升、下降的方法。
（二）场地器材在训练塔窗口处预设两处锚点（锚点分别悬挂10.5mm主绳与辅绳，绳尾15公分处打上止结，与地面间隔0.5米），单人DRT救援装备一套。
（三）操作程序操作人员着全套单人DRT救援装备至绳尾处立正站好，将辅绳装入止坠器并推至最高点，主绳装入胸式上升器和手持式上升器，右脚踏入脚踏绳圈，双手握住手持式上升器，推至最高点并保持重心，踩踏脚踏绳呈站立姿势，主绳通过胸式上升器后缓慢坐下，恢复胸式上升器承受负载，重复上升动作，直至到达窗口，取下ID下降器连接于吊带肚脐吊环，将胸式上升器下端主绳装入ID下降器并收紧关闭，踩踏脚踏绳呈站立姿势，打开胸式上升器取出主绳，缓慢坐下，使ID下降器承受负载，取下手持式上升器并收整于腰间，打开ID下降器缓慢下降至地面。
（四）操作要求1、训练时着抢险救援服，佩戴好个人防护装备。
2、挂锁锁门以及未使用器材应全部关闭。
3、止坠器不得承受负载。
1、按操作程序，熟练完成，未出现安全隐患为合格。
2、止坠器低于操作人员肩膀以下的为不合格。
3、装备掉落地面的为不合格。
4、辅绳未垂直于地面，可能形成冲坠的为不合格。
二、DRT利用下降器上升（一）训练目的通过训练，使救援人员熟练掌握ID下降器上升的方法。
（二）场地器材在训练塔窗口处预设两处锚点（锚点分别悬挂10.5mm主绳与辅绳，绳尾15公分处打上止结，与地面间隔0.5米），单人DRT救援装备一套。
（三）操作程序操作人员着全套单人DRT救援装备至绳尾处立正站好，将辅绳装入止坠器并推至最高点，主绳装入ID下降器并收紧关闭，手持式上升器装入ID 下降器上方主绳并推至最高点，左手握住手持式上升器保持重心，踩踏脚踏绳呈站立姿势，右手握住ID下降器余绳10公分处，小指上挑打开ID下降器手柄，向上提拉余绳，主绳通过下降器后，迅速下拉余绳保持制动，左手关闭ID下降器，重复上升动作，直至到达窗口。
绳索救援器材使用参考共78页80页PPT
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的页
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩序，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
锚点及其选择

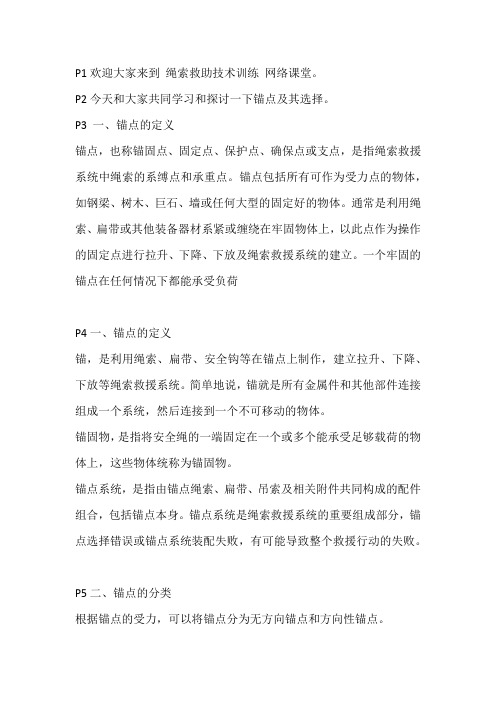

P1欢迎大家来到绳索救助技术训练网络课堂。
P2今天和大家共同学习和探讨一下锚点及其选择。
P3 一、锚点的定义锚点，也称锚固点、固定点、保护点、确保点或支点，是指绳索救援系统中绳索的系缚点和承重点。
锚点包括所有可作为受力点的物体，如钢梁、树木、巨石、墙或任何大型的固定好的物体。
通常是利用绳索、扁带或其他装备器材系紧或缠绕在牢固物体上，以此点作为操作的固定点进行拉升、下降、下放及绳索救援系统的建立。
一个牢固的锚点在任何情况下都能承受负荷P4一、锚点的定义锚，是利用绳索、扁带、安全钩等在锚点上制作，建立拉升、下降、下放等绳索救援系统。
简单地说，锚就是所有金属件和其他部件连接组成一个系统，然后连接到一个不可移动的物体。
锚固物，是指将安全绳的一端固定在一个或多个能承受足够载荷的物体上，这些物体统称为锚固物。
锚点系统，是指由锚点绳索、扁带、吊索及相关附件共同构成的配件组合，包括锚点本身。
锚点系统是绳索救援系统的重要组成部分，锚点选择错误或锚点系统装配失败，有可能导致整个救援行动的失败。
P5二、锚点的分类根据锚点的受力，可以将锚点分为无方向锚点和方向性锚点。
无方向锚点能够承受来自各个方向的力量负荷。
方向性锚点对力的方向有一定的要求，在承受超出范围（角度）的力量负荷时，将导致锚点本身的损坏。
P6三、锚点选择的原则⏹在选取与设置锚点时应考虑以下几方面的问题：⏹锚点受力的方向；⏹锚点需承受的最大负荷；⏹在锚点、锚点系统和工作边界之间是否有足够的距离；⏹锚点是否需要进行相关保护（包括锋利边角、高温、腐蚀性物体等），以避免织物本身受损；⏹使用锚点时，必须坚持双重保护原则。
即至少要有两个锚点，至少一个供救援主绳用、一个供确保绳使用，并最大程度地保证其可靠性。
⏹P7四、锚点的选择锚点是指整个绳索系统的受力点，用于连接绳索、支持承载负荷，是整个绳索系统的重中之重。
锚点的选择，以简单方便、安全可靠为基本原则，通常在操作人员视线范围内，以便随时掌握锚点情况。
绳索救助结绳技术
利用绳索救人，是实施救助的一种非常有效的方法，在日本被喻为“第二生命”。
紧急救助员到达现场后首要任务，就是以拯救人员生命为中心，在控制和消除灾情的同时，开展抢险救助，使遇险人员脱离险境。
进行抢险救助时，不仅需要果敢、灵活的作风和为人民献身的精神，更需要熟练各种救助技术、技巧、方法、手段，针对灾害现场的不同情况，正确运用各种器材装备，迅速、安全地完成各种救援任务，保护人民群众的生命财产安全。
利用绳索救人，作为紧急救助员训练的一项基本功，要求训练者全面理解每一个动作的目的、意义和要领技巧，反复实践，直至熟练。
各种实际操作首先要求个人动作的准确性连贯性，同时要求队员之间的整体配合，并注意训练队员自身的安全。
一、基本的绳索联结绳索联结的分类。
(一)结节(系扣)在绳索上打扣叫做结节。
结节包括：止结、半结、蝴蝶结、双股单结、8字结、双套腰结等。
(二)结着(捆绑)将绳索的一端绑到固定物体上叫做结着。
结着包括：卷结、腰结、盘绕腰结、双绕双结、锚结、捻结、交叉联结、纤绳联结。
(三)结合(连接)将绳索的两端或两根绳索连接在尸起接合。
结合包括：双平结、双重联结、床单或毛毯联结等。
(四)特殊联结是一种应用的联结方法。
特殊联结包括：活扣联结、输送结、节结、缚带联结等。
二、各种联结的作用与注意事项(一)结节(系扣) 1.止结、为防止绳索从滑轮或孔洞上脱落；防止绳索从切断的一端脱落；用于在绳索上打结时。
2.单结单结一般不单独使用；止结比单结牢固而且容易解开。
3.半结半结主要用于加固绳索系的扣，但一般不单独使用。
4.蝴蝶结蝴蝶结主要用在绳索中间制作绳圈，在展开时，蝴蝶结是不可缺少的结法。
5.双股单结双股单结主要用于需要在绳的中间制作绳圈的场合。
6.八字结八字结主要用于将绳挂在树木或钩上，然后勒紧的场合。
7.双套腰结双套腰结用于在绳索的中间部位制作绳圈或是救出伤病员等场合(椅子结)。
(二)结着(捆绑) 1.卷结卷结是将绳的末端或中间部位系在物体上时采用的方法。
野外自救保健.pptx
(二）捆绑绳结
• （1）攀踏结--绳梯 • ▲将绳子折成一环。
▲再扭曲出一个小环。 ▲将小环穿过原环。 ▲轻轻拉动使结固定，小心拉紧。
第13页/共60页
• １）绳梯
2）绳梯结的制作
第14页/共60页
• （2）小锚结
绕着岩石或其他重物的一端制作一 圆木结，沿着重物 将绳索拉到重物另一部分，打一半 结。
第24页/共60页
第25页/共60页
第二节 虫蛇蚂蟥和犬的危害及其处
一、理昆虫及其危害与处
理
3. 恙虫及恙虫病
恙虫病，又称丛林斑疹
伤寒，是由恙虫病立克
次体所致的急性传染病。
鼠类是主要传染源和贮 存宿主，恙螨幼虫是本
恙虫
蠓
病传播媒介，通过恙虫
叮咬而传播给人。
4. 蠓
于湿热凹地、池沼、树
洞中。性喜逐队成球出
绳索系成的平结更为有的绳索，此结较理想。
此结制作简单，在绳索未承
受拉力时也容易解开。如果制作
方法无误，且承受的拉力是稳定
规则的，则此结不会滑开。
•
１）将一绳弯曲成环状，另
一绳的活端ａ向右，从后面绕过
环，再将活端从这根绳与另一绳
之间的环间穿过。
２）拉紧。拉力增加时，此
结自动系紧。
第8页/共60页
• (7)双编结 双编结比单编结更结实耐用，
对潮湿的绳索效果不错，特别是在 两根绳索间粗细相差悬殊时。不过， 即使两根绳索都很粗，使用双编结 连接也十分结实。如果绳索受到的 拉力不稳定，普通的单编结就容易 滑落，此时更能显出双编结的优点。 • １）将粗一点的绳索弯曲成环状， 将细绳的活端ａ穿过此环，先移到 粗绳活端的下面，再从前面开始环 绕此环一周，然后从后面将细绳活 端穿过细绳与粗绳活端之间。
基础绳索拯救课程及滑轮拖拽原理
拯救员和系统紧密连结
低风险
高风险
主要重量由基本装备
个人基本装 备
型号
B（basic） D（directional） HMS或H X(oval shape) K（klettersteing） Q（quick link）
特点
基本型锁，连接方便
用途
最基本的铁索，用于各种连接
滑轮的效益
滑轮效益比的应用
0.95 1 *95%
1.95
95%
90%
0.95 1 0.9025
95% 1.95
1.95+0.9025=2.8525
2.85 : 1 RMA
0.855 1 0.95
1.95
95%
1.95+0.855=2.805
2.80 : 1 RMA
90%
95%
0.95 1
95%
0.855
1 0.9 0.855
90%
1.95 1.95+0.855=2.805
2.80 : 1 RMA
1.9 1.90+0.855=2.755
2.75 : 1 RMA
应将效益比更高的滑轮放置在越靠近拉力端！
常用器材实测效益比
- Rock Exotica Omni Block 1.5: 110kg - Petzl P50: 112kg - Petzl mini pmp: 115kg - BD pulley: 116kg - CMI pulley 125kg - Petzl orange plastic on oval: 125kg - Petzl micro traxion: 114kg - Petzl mini traxion: 135kg - Single karabiner: 169kg - Double karabiner: 186kg - Petzl ID: 265kg - Petzl Gri-Gri1: 223kg - Petzl Gri-Gri2: 221kg - CMC mpd: 107kg
绳索救援技术倍力系统制作
倍力系统是利用绳索与滑轮、制动部件的组合，通过设置的固定支点组成省力系统，是绳索救援技术的关键。
不仅改进了传统救援模式，大大提高了人力拉拽绳索救援的效率，并且引入倍力系统，在不增加救援人员的情况下，最大限度地防止安全事故的发生，使得救援小组能够以最小的人力投入，获得最大限度的救援效能。
倍力系统的应用，搜救人员需判断地形、架设地点及考虑、使用多少的省力系统，可以应用在垂直吊升救援、横向救援及横渡绳和斜下绳的制作，熟练系统架设步骤及系统操作，会给救援带来极大的便利。
一、滑轮组按工作方式分为“定滑轮”和“动滑轮”。
滑轮的轴在滑轮转动的过程中发生位移的滑轮称为动滑轮；滑轮的轴在滑轮转动的过程中不发生位移的滑轮称为定滑轮。
动滑轮省力但却增加了绳索长度和拉升时间，定滑轮不省力但却可以改变力的方向。
（一）滑轮分类。
按形式可分为单滑轮和双滑轮，由多个单滑轮或双滑轮组成的绳索系统称为滑轮组。
滑轮组中滑轮的数量越多，系统约省力，但是所需要的绳索就越长。
双滑轮定滑轮与动滑轮（二）滑轮效率。
影响滑轮系统的真实效率主要有滑轮自身的效率、滑轮在绳索系统中所处的位置和滑轮受力的方向三个方面。
1.滑轮自身的效率。
滑轮自身的效率与滑轮的形状、尺寸、材质和工艺有关，每个滑轮都有自身的效率，在运用中尽量选择效率大的滑轮。
2.滑轮的摆放位置。
相同尺寸、材质、形状的滑轮在绳索系统中的位置不同，其效率有所不同，在运用中尽量将效率高的滑轮放在靠近拉力端。
滑轮位置不同时的效率3.滑轮受力的方向。
滑轮的受力方向不同其效率亦有所不同，在实际运用中，当穿过滑轮的绳索方向相同且平行时，滑轮的受力效率最佳（如下图虚线箭头受力方向）。
滑轮受力方向不同时的效率（三）省力系统计算。
主要有两种方法。
1.张力追踪法。
用来计算滑轮组省力比的方法。
从绳索拉动端开始，按照动滑轮省一倍力，定滑轮不省力的原理，计算每个滑轮所造成的张力变化，直至滑轮系统末端固定点，计算所有作用于绳索上的力量，得出绳索张力变化比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、常用绳结打法
5.1 结节
主要是用于固定和连接的一种结绳方法，它 有一个明显的特点就是所有的结都是在一根绳子 上操作。 • 单结 • 双股单结 • 止结 • “8”字结 • 蝴蝶结
6
5.1.1 单结
7
5.1.2 双股单结
8
5.1.3 止结
9
5.1.4 “8”字结（单8/双8）
10
5.1.5 蝴蝶结
绳索救援技术
中国地震应急搜救中心 培训部
1
1、课程介绍
• 课程内容：绳索救援定义；绳索基本常识；绳 结专业术语；常用绳结打法；救援应用结绳； 注意事项与要求
• 课程目标：了解绳索救援定义及基本常识；能 够正确使用绳结专业术语；学会15种常用绳结 的打法；掌握3种救援应用结绳方法
2
2、绳索救援定义
选择正确合适的结。
要能自如打结,同时也应知道如何解开结
不会解开结比不会打结更糟糕。
绳结打法学的快、忘的也快，援应用结绳
作用：主要用于队员的自身保护和对幸存 者的救助，不同的工作环境采用不同的结 绳方法。 • 保护性应用结绳 • 救助性应用结绳
25
6.1 保护性应用结绳 • 卷结身体结索
26
6.2 救助性应用结绳 • 缚带连接身体结索
27
• 双套腰结身体结索
28
7、注意事项
29
8、要 求
受力后滑接绳结比常规打法和接绳结更容易解开
20
5.4 特殊连结
•
是根据特殊工作条件的需要，把多种结绳方
法组合在一起的连结方式。根据工作条件的不同
选择不同的组合。
活扣连接
鸡爪结
攀踏结
21
5.4.1 活扣连接
22
5.4.2 鸡爪结
方法1：
方法2：
23
5.4.3 攀踏结
绳梯：在一根绳索 上打一些攀踏结， 具体数目依需要而 定，然后就可制成 简易绳梯
接的方法。根据绳索的粗细选择不同的结 绳方法。 • 双平结 • 双渔夫结 • 接绳结
17
5.3.1 双平结
• 用于简单连接两条同样粗细、同样质材的绳索 • 快捷打法口诀：左压右、右压左
18
5.3.2 双渔夫结
19
5.3.3 接绳结 不同材质不同粗细的绳索可以利用接
绳结来连接，安全可靠程度相当高。
• 定义：绳索是对自身进行保护和对幸存者 实施救助的一种简便器材，它具有器材简 便、实用性强、便于携带等特点。在救援 领域得到了广泛应用。
3
3、绳索基本常识
绳索的材料和结构 绳索的选择 绳索的用途 绳索的整理 绳头的处理 绳索的保养
4
4、绳结专业术语
• 绳结专业术语：连接、整理、抖落、套结、 打结、拢绳
用于绳子中段方便中间队员用主锁扣连系安全带 11
5.2 结着
是绳索和物体相连接，达到固定和保护的目的。 • 卷结 • 双绕双结 • 腰结 • 双股腰结
12
5.2.1 卷结
13
5.2.2 双绕双结
14
5.2.3 腰结
方法1： 方法2：
15
5.2.4 双股腰结
16
5.3 结合 是当绳索长度不够时，绳索与绳索相连
