水下灌注作业指导书
泥浆护壁钻孔灌注桩施工作业指导书

泥浆护壁钻孔灌注桩施工作业指导书一、施工预备1.应了解和具有以下资料⑴建筑场地岩土工程勘探报告,了解该场地的地质结构,了解该工程的桩进入哪个层次,穿越哪个层次等。
⑵桩基工程施工图纸及图纸会审,提出图纸中存在的问题和不明确的问题,由设计单位作出回答。
⑶建筑场地和临近区域的地下管线,地下构筑物,危房,周密车间等的调查情形,对调查情形将采取哪些有效方法。
⑷了解该工程施工机械及配套设备的技术性能,配备相应的能源及能源介质。
⑸做好该项目的施工组织设计。
⑹水泥、砂、石、钢筋等原材料及其制品的供给质量情形。
⑺有关荷载,施工工艺的参考资料。
2.钻孔工具及工艺的选择,要依照桩型,钻孔的深度,土层情形,泥浆排放等综合了解,该工程宜采纳泥浆护壁正循环钻孔。
3.依照该项目编制详细的施工组织设计,有针对性地制定相关的质量治理方法,具体内容如下:⑴施工平面图,对该设计图纸中的桩进行编号,标明施工顺序,水电线路和临时设施位置,应标明泥浆制备设施及循环系统。
⑵确信成孔机械,配备设备,和合理施工工艺的有关资料泥浆护壁的泥浆处置方法。
⑶施工作业打算和劳动组织打算。
⑷机械设备、备件、工具、材料供给打算。
⑸对平安、劳动爱惜、防火、防雨、环境等方面执行情形。
⑹保证工程质量,平安生产和季节性施工,工期等技术方法。
4.检查所有的施工机具,必需保证机具合格,不合格的机具不得利用。
5.图纸会审记要连同施工图纸等都应为施工依据,并列入工程档案。
6.桩基施工用供水、供电、道路、排水、临时衡宇等临时设施必需动工前预备就绪,施工厂地应进行平整处置,保证施工机械正常作业。
7.桩基轴线的操纵点,水准点应设在不受施工阻碍的地址,动工前,经复核后应妥帖爱惜,施工中应常常复测。
8.用于施工质量检测的仪器,器具的性能指标,应符合标准。
二、一样规定1.泥浆护壁钻孔灌注桩宜采纳地下水位以下的黏性土、粉土、沙土、填土、碎石土及风化岩层。
2.钻机就位,必需平整,稳固,确保在钻孔进程中不发生偏移,应在成孔钻具上设置操纵深度的标尺并应在施工中进行观看记录。
钢筋混凝土灌注桩施工作业指导书

钢筋混凝土灌注桩施工作业指导书1 适用范围适用于XXX标段钢筋混凝土灌注桩施工。
2 作业准备2.1内业技术准备(1)在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清相关技术问题,熟悉规范和施工技术标准。
(2)制定现场施工安全保证措施,制定有针对性的应急预案。
(3)对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考试合格后持证上岗。
(4)依据验收标准及建设、监理单位要求,编制技术资料、施工原始记录、检验批资料表格计划。
2.2外业技术准备(1)施工作业层中所涉及的各种外部技术数据收集。
(2)建立混凝土拌合站,并经验收合格可以投入使用,各种混凝土材料已进场并经验收合格,混凝土配合比设计已完成并报批。
(3)作业前外部环境已调查清楚,地下管线等设施调查清楚并已保护或迁移。
(4)现场具备“三通一平”条件。
3 技术要求(1)路基施工前,清除原地面植被,挖除树根,做好临时排水设施。
根据现场实际情况,采用推土机等大型机械辅以人工进行施工。
原地面处理后符合下列要求:原地面基底密实、平整;松软表土及腐植土清除干净,翻挖回填压实质量符合设计要求。
(2)设计要求进行单桩承载力试验时,应按设计要求和有关规定进行试桩。
(3)钢筋混凝土灌注桩钻孔应一次成孔,孔底应平整,无松渣、淤泥、沉淀或扰动过的软层,不应用加深孔底深度的方法代替清孔。
(4)钢筋混凝土灌注桩桩底应置于设计规定的地层中。
施工过程中应记录成孔及地层变化时的机具设备反应,核对设计地质资料。
发现地质条件不符时,施工单位应向建设、设计单位反馈,勘察设计单位应及时进行现场确认。
(5)钢筋混凝土灌注桩成孔过程中,应控制和保持钻机、桩机设备垂直。
4 施工程序与工艺流程4.1施工程序钢筋混凝土灌注桩的成孔施工可根据地质条件、桩长和桩径等采用钻机成孔。
钻孔灌注桩是采用不同的成孔方法,在地层中按要求形成一定形状(断面)的井孔,达到设计标高后,将钢筋骨架吊入井孔中,再灌注混凝土(有地下水时灌注水下混凝土),成为桩基础的一种工艺。
钻孔灌注桩施工作业指导书

钻孔灌注桩施工作业指导书1 、适用范围本指导书适用于桥梁桩基工程施工。
2、作业准备2.1.内业资料技术准备作业指导书编制后,在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
2.2. 外业技术准备对施工作业层中所涉及的各种外部技术数据进行收集。
修建生活房屋,配齐生活、办公设施,以满足主要管理、技术人员进场生活、办公需要。
3、技术要求钻孔桩基础护筒顶面偏位允许偏差为:50mm,倾斜度允许偏差为:1%;桩位中心允许偏差为:50mm,倾斜度允许偏差为1%;桩径、桩长允许偏差:不小于设计;桩基钢筋骨架长度允许偏差:±100mm、骨架直径允许偏差:±20mm、骨架保护层允许偏差:不小于设计、骨架垂直度允许偏差:1%;钻孔桩水下混凝土符合设计要求。
4、施工程序与工艺流程4.1施工程序施工程序为:施工准备→平整场地(筑岛)→测量定位→钻机就位→埋设护筒→钻进→清孔→吊装钢筋笼→安装导管→二次清孔→灌注水下混凝土→拔出护筒→截桩无损检测4.2工艺流程见下图“图4-1 钻孔桩施工流程图”。
图4-1 钻孔桩施工流程图5.施工要求5.1施工准备钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求,做如下准备工作:5.1.1.场地平整及筑岛钻孔场地在旱地且施工期间地下水位在原地面以下大于1m 者,应平整场地,清除杂物,更换软土,夯填密实。
钻机座不宜直接置于不坚实的填土上,以免产生不均匀沉陷。
修通旱地位置便道,为施工机具、材料运送提供便利。
钢筋骨架钻孔场地在陡坡时,应挖成平坡。
如有困难,可用排架或枕木搭设工作平台。
钻孔场地在浅水时,宜采用筑岛法。
岛顶面通常高出施工水位0.75~1.0m。
筑岛面积按钻孔方法、设备大小等决定。
水下混凝土封底作业指导书

松花江大桥项目经理部水下混凝土封底作业指导书版本:第一版修改码:【0】编制:审核:批准:执行日期:二OO六年十月水下混凝土封底作业指导书松花江大桥全桥有12个承台,35#、36#、37#、38#主墩采用整体式基础; 34#、39#过渡墩采用分离式基础,有4个承台;两侧桥台同样采用分离式基础,有4个承台,全桥共12个桥台。
36#、37#承台位于水中,采用下沉双壁钢围堰后进行水下混凝土封底,抽水后进行承台混凝土施工。
一、方案设计围堰下沉完毕,对围堰内河床按方格网坐标分区域逐块吸泥,将泥砂清理干净,由潜水员下水逐块、逐片检查,测量标高达到施工要求后,方能浇注水下封底混凝土。
在各阶段施工时均要注意围堰内外的水面高差平衡,防止出现翻砂现象。
封底前由潜水员对承台的各桩桩头进行清理确保封底混凝土和桩基良好连接,增强封底混凝土的抗压能力减少封底混凝土的厚度。
确定单导管首批混凝土量:漏斗和储料斗的容量(即首批混凝土储备量)应使首批灌注下去的混凝土能满足导管初次埋置深度的要求。
如右图所示,钻孔灌注桩漏斗和储料斗最小容量可参照下式计算。
V≧πd2h/4 + (H c/3)πD2/4式中:V-首批混凝土所需数量,m3;h-井孔混凝土面高度达到H c时,导管内混凝土柱平衡导管外水(或泥浆)压所需要的高度,即h≧H WγW/γc ,mH c—灌注首批混凝土所形成混凝土圆锥高度, m;H W-导管底到水面高度,为(H0-0.4)m;D-首批封底混凝土形成锥圆直径,通常取5~6m;d-导管直径,m;γW—水容重,取10KN/m3γc—混凝土容重,根据试验室试验取,一般取24KN/m3H0-水面到围堰底高度,m。
经计算,选37#最深水位17m,导管直径为0.3m,首次形成混凝土底圆直径为5m,则首批混凝土方量6.36m3,可满足施工需要。
二、确定封底混凝土厚度其标号:用渗流理论来验算砂性土层基底的稳定性:当围堰基底为砂性土层时,即可用其所长围堰内外的水头高差和土面高差来验算基底土层的稳定性。
特殊过程、关键工序确认单(1)

工艺参数要求
人员资格要求
机械设备要求
所需施工工艺、程序(工序
抗滑桩
特殊
过程
项目负责人:
特殊过程、关键工序确认单
单位(盖章):中铁二十局集团一公司深茂铁一分部
项目名称
中铁二十局集团深茂铁路JMZQ-4标工程指挥部一分部
特殊过程/关键工序
工艺参数要求
人员资格要求
机械设备要求
所需施工工艺、程序(作业指导书)
记录要求
备注
钻孔灌注桩水下砼灌注
料斗大小满足首批砼量要求,导管口距孔底30—50cm,导管埋深控制在2-6m
作业人员必须上岗操作证
导管经过水密试验,拌合机组、罐车、吊车等机械性能良好。
作业指导书明确水下砼灌注的步骤、首批砼的数量,灌注工艺,特殊情况的处理。
孔深、导管口距孔底高、每车料的灌注时间,每车料的数量,拆卸导管时间、节数,导管埋深,灌注顶标高等。
关键
工序
预应力张拉
复核钢绞线伸长量
计算油表读数
人员必须上岗操作证
千斤顶经过标定,且使用次数在限范围之内。
作业指导书明确预应力张拉的顺序、步骤、油表读数、伸长量、安全措施、环保措施。
记录油表读数、钢绞线实际伸长量,伸长量误差范围,持荷时间,使用的千斤顶号、油表号等。
特殊
过程
项目负责人:
特殊过程、关键工序确认单
单位(盖章):中铁二十局集团一公司深茂铁一分部
项目名称
中铁二十局集团深茂铁路JMZQ-4标工程指挥部一分部

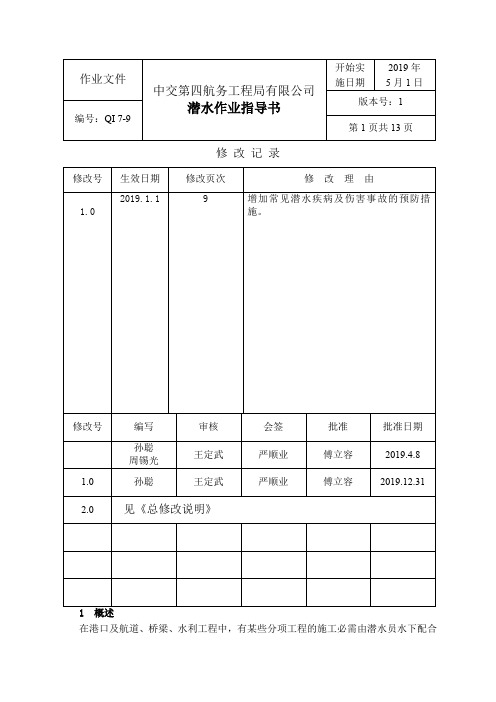

7-9 潜水作业指导书-16页word资料

修改记录在港口及航道、桥梁、水利工程中,有某些分项工程的施工必需由潜水员水下配合施工,如重力式码头预制方块的安装、码头块石基床整平、水下清淤、水下检查、水下钢结构切割接焊等。
为确保潜水作业安全和潜水员的健康编写此作业指导书。
2 适用范围本作业指导书适用于本公司航务工程、桥梁工程及水利工程施工中的潜水作业。
3 参照文件3.1 交通部广州潜水学校有关潜水作业的教材。
3.2 《潜水员水下用电安全技术规范》GB16636-19964 实施要求4.1 设备和工具4.1.1 潜水装具4.1.1.1 空气重潜水装具空气重潜水装具按气体更新形式可分通风式及喷射再生式,我公司目前采用前一种。
重潜水装具有三螺栓及十二螺栓装具两种,后一种装具轻便,在水下行动起来比较方便,一般在 45m 以内的水下工作使用。
如水深>45m,必须佩带重型压铅及压重潜水鞋。
重潜水装具由以下各个部分组成:(1) 头盔:头盔用 1.2mm 厚钢板制成,顶部加厚至 1.5mm,外面镀锡防止氧化,三螺栓式 11kg 左右,12 螺栓式为 9kg 左右,前者与领盘为三个螺栓连接,后者为12 个螺栓连接。
头盔的后面装进气管和电话引入线,进气管弯头接潜水软管,用于水面向潜水员供压缩空气,弯管内装有弹簧式单向阀,以防止潜水服内的空气倒流。
进气管内口亦在头盔内壁并装有分气挡板,该挡板分三路延伸到面窗和侧面窗的上缘附近,使输入气体不致直接冲击潜水员的头部,并减少噪音,使进气口与排气阀保持一定距离,能有效的更新呼吸气体,同时可使水气不致凝聚在玻璃上妨碍视线,电话线通过引入管与头盔内的授送话器连接,使潜水员与水面保持联系。
头盔的右后面装有一排气阀,是由潜水员用头部顶压排气阀的底座而排出潜水服内多余的气体,达到通风和调节浮力的目的。
如果潜水服内的气压超过外界水压0.1kg/cm2,排气阀就自动开启。
(2) 领盘:12 螺栓式领盘 9kg 重左右,领盘上有两个盘柱是悬挂前后压铅用。
钻孔灌注桩作业指导书
新建京石客专石家庄隧道工程编号:钻孔灌注桩施工作业指导书单位:_________编制:_________审核:_________批准:_________年月日发布年月日实施1.适用范围本交底适用于DK279+400~DK279+800(中威电机厂段)基坑的围护桩及冠梁工程的施工。
2.作业准备2.1内业技术准备作业指导书编制后,应在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸及相关技术规范,澄清有关技术问题,熟悉规范和技术标准。
制定施工安全保证措施,提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。
3.技术要求3.1在钻孔灌注桩正式施工以前要选取比较有代表性的地段进行试桩,了解相关地质状况,从而选择合理的钻进参数及泥浆配比。
3.2严格按照设计图纸及相关规范要求施工,保证桩的质量以及精度。
4施工程序及工艺流程4.1施工程序4.2工艺流程钻孔灌注桩施工工艺流程见图2。
图2 钻孔灌注桩施工工艺流程图5.施工要求5.1施工准备5.2施工工艺1)施工准备⑴平整场地,以便钻机安装和移位。
对不利于施工机械运行的松散场地,应采用硬化、加固等措施。
场地要采取有效的排水措施。
⑵合理安排泥浆池、沉淀池的位置,沉淀池的容积应满足2根以上围护桩的排渣量需要。
⑶用全站仪等准确放样桩位中心,用十字桩固定位置。
用水准仪测量地面高程,确定钻孔深度;测好的桩位必须复测,误差控制在5mm以内。
(桩点位置在施工前另行交底)⑷架设电力线路。
⑸各种材料到位,检测合格并能满足施工用量需求。
2)制作、埋设护筒⑴旋挖钻护筒用8mm厚的钢板加工,高度为3m,护筒内径1.2m,护筒顶部应开设1个溢浆口;反循环钻机护筒采用4mm厚钢板加工,高度1.5m,护筒内径1.2m,顶部开设2个溢浆孔。
某项目施工作业指导书
施工作业指导书编制说明1.本作业指导书系依据现行建筑施工规范.规程,总结合理成熟地施工工艺,结合现公司施工管理特点编制而成.2.按照本公司发布地,本套施工作业指导书3.本套作业指导书只对每一分项工程施工过程,按照正确地工艺程度实行指导控制,本身包含了对工程质量地保证,但工程质量验收标准仍应按照国家现行有关规定执行.4.有关专业分项工程,需专业施工如地下工程.爆破工程.除钻孔灌注桩外地各类桩基.地下室施工围护.玻璃幕墙安装等工程应按施工图纸要求专项单列施工技术方案,本套作业指导书未列入.5.施工作业指导所陈述地属通用性要求,施工技术人员及操作班组必须结合每一具体实际正确应用,应用时间同时遵守国家现行建筑施工规范.规程.6.本套“施工作业指导书”合订本文件名为土建施工作业指导书钻(挖)孔灌注桩作业指导书施工方法及操作注意事项一.机械成孔1.平整场地清除桩基范围内地高空.地面.地下障碍物,架空高压线距打桩架不得少于10m,并做好排水措施,如泥浆护壁,应预先挖好泥浆池.沉淀池或排浆沟.2.钻孔前,孔口应设置钢(或砼)护筒,护筒内径应大于钻头直径200mm,护筒埋深不小于1—1.5m,上口高出地面30—40cm或高出地下水位1.5m以上,护筒顶部应开设1—2个溢浆口.护筒与孔壁之间用粘土分层填实,灌注桩砼达到设计强度25%以上,才允许拆除护筒.3.在粘土和亚粘土成孔时,用水泵喷射清水自造泥浆护壁;在砂土中成孔时,设置循环泥浆池和泥浆泵,IP≥17地粘土配制比重为1.1—1.3地泥浆护壁;穿过砂夹卵石层时,泥浆比重采用1.3—1.5.4.首次清孔时必须在达到设计要求深度或经业主(代表)验收通过后进行.用冲孔成孔时,采用清孔导管,水泵压入清水换浆清孔;用潜水泵清孔时,以循环换浆法清孔.清孔时必须随时补充泥浆,以保持浆面稳定,直至孔内泥浆比重达到1.1—1.2.清孔毕,放入测绳测定,所测深度与钻孔记录深度相差50mm以内,第一次清孔结束,经验收后才能放置钢筋笼,钢筋笼安装完毕应对孔底沉渣厚度再进行一次复测,满足规范要求后才能进入下一道工序.浇筑砼前,孔底允许沉渣厚度应满足以下要求:①当桩以摩擦力为主时,沉渣允许厚度不得大于300mm;②当桩以端承力为主时,不得大于100mm;③当设计由特殊要求时,除满足以上两条外,还必须满足设计要求.5.干作业成孔,孔底不允许有沉渣.螺旋钻机成孔清土方法是:在设计要求地孔深处空转钻杆,成孔后应加盖保护.二.钢筋笼安装1.为防止变形,钢筋笼地主筋与箍筋结点处应点焊加固,但当桩径大于1.2m 时,应在主筋内侧每隔2.5m加设一道φ16—φ25mm地加强箍,每隔一箍在箍内设一井字加强支撑,与主筋焊接形成骨架.2.遇钢筋笼过长,可分层吊装.一般先转移钻机这灌注砼,分段长度一般由主筋定尺长度决定.对较深地桩,为提高速度,又有吊机条件时,也可超过定尺长度分段接头可预焊接牢固,不允许在吊装过程中变形.分段安装钢筋笼地方法是:先将下段挂在孔内临时固定,吊高第二段进行焊接,注意应在主筋上每隔150mm两面对称设定位耳环,保证保护层厚度.钢筋笼吊装时,应在上口设“钢扁担”,先水平平衡吊起,再升起“钢扁担”将钢筋垂直吊入孔.钢筋笼入孔定位准确并经复测沉渣厚度符合要求后立即进入灌注砼地工作.三.浇灌注砼1.检查成孔质量合格后应尽快浇注混凝土,桩身混凝土必须留有试件.直径大于1m地桩,每根桩应有1组试块,且每个浇注台班不得少于1组,每组3件.2.水下灌注砼:①通过φ150-φ800mm导管输送砼,导管分节由法兰螺栓或卡扣连接,接头处用橡胶垫圈密封防水,导管上端应装有数节1m地短管,便于提升拆卸.②导管不允许接触孔底,一般距孔底300—500mm高.③为使灌注地砼不直接进入水中,导管应加预制砼隔离塞,塞预先用铁丝悬吊在下料漏斗下口,当砼装满漏斗后,剪断铁丝,砼即靠自重沿管冲下塞子进入孔底.注意铁丝抗拉强度应满足能承载漏斗中存储地砼重.④砼浇筑应连续进行,随浇随拔管,中途停歇时间不得超过15分钟.砼初灌量必须满足筋土孔底砼能将导管埋深1—1.5m;在连续浇灌过程中,可控制导管在砼中埋深3—6m,上升速度要求3m/h以上,最终浇灌至比设计标高高1m左右才能结束.灌注充盈系数,一般土质为1.1,软土为1.2—1.3.⑤注意砼配合比中,砂率控制在40—50%;坍落度为18—20cm,一般距地面6m以下坍落度可适当加大,取上限值;初凝时间3—4小时,中点掌握下灌时不离析.3.干作业孔灌注砼:①砼下料可采用进料斗下挂溜桶(串桶),砼连续分层灌注,但每层厚度,控制不超过 1.5m.溜桶不允许埋入砼中.振捣采用长杆振动器,或用长竹竿绑扎插入式振动器振捣.②砼配合比一般按设计要求配制,但需要根据地下渗水量大小适当调整,坍落度控制在3—10cm.③成桩时标高控制与水下砼灌注要求相同.土方施工作业指导书施工方法及操作注意事项一.机械挖(填)土1.土方开挖前,应做好拆迁障碍物.设置排.防水措施等工作,并保证施工现场供水.电.风及道路畅通.2.基坑开挖程序一般是:测量放线→切线分层开挖→排降水→修坡→整平→留足顶留土层等.相邻基坑开挖,应遵循先深后浅或同时进行地施工程序.3.开挖基坑时,首选开挖机是反铲,当斗引一次到不了基坑底地,可以分层开挖,开挖至基底时,四周边缘应顶留三角土人工外挖;如遇面积较大地基坑也可采用正铲或其他机械,正铲开挖应先形成一条先锋槽,再向两侧开挖,一般先锋槽一次到位.4.适合反铲开挖地基坑,反铲履带前缘距挖方边缘最小距离应达到800mm.5.高度在5m以内地基坑放坡开挖,如坡顶距挖方边缘lm之内无荷载,坑壁不需支撑,其边坡比(高:宽)按不同土质分别控制为:中密砂土及降水后软土 l:1;中密碎石类土(充填物为砂土) 1:0.75;硬塑地粉土 1:0.67;中密碎石类土(充填物为粘性:上) 1:o.5;硬塑地粉质粘土 1:0.33;老粘性土.软石 1:0.1;坡顶距挖方边缘1m之内有重物堆载或经常行驶重车应按规范参照以上值适当放缓边坡;雨季施工或地下渗水量大,应根据实际情况对基坑边坡采取护面措施.P8页缺Zo :——计算点离换算后地土“顶面”距离.土压力确定后,即可按受力分析设计确定柱桩.斜撑地断面.间距及挡土板所用材料和厚度.柱桩.斜撑根据工地情况可用木枋.预制砼柱及钢管等;挡土板一般采用旧木模板,迎土面以较为光滑为好.关于桩基围护及降排水系统,应单项作施工组织设计,本指导书不再赘述.8.机械填土方,要求由下而上分层铺填,每层虚厚度一般不大于3填土明压实(密实度)要求见表.填土明压实系数λc(密实度)要求注:压实系数Ac 为土地控制干密度Pd 与最大干密度Pd 地зx 地比值.填土区如有地下水或滞水,应先在四周设置排水沟和集水井,施工期间应将水位降至填土方以下.二.人工挖(填)土1.机械挖土方,为避免超挖,在设计标高面上预留200-300mm 厚用人工挖结构类型 填 土 部 位 压实系数Lc砌体承重结构 和框架结构 在地基主要持力层范围内 在地基主要持力层范围以下 >O .960.93~0.96筒支结构和 排架结构 在地基主要持力层范围内 在地基主要持力层范围以下 0.94~0.97O .91~O .93一般工程 基础四周或两侧一般回填土 室内地坪.管道地沟回墒土 一般堆放物件场地回填土O .900.900.85除;机挖边坡应比规定坡度略缓,然后用人工修整.2.人工开挖沟槽土方,当沟槽深度大于1.2m时,一般应在沟槽内侧设支撑如图示.但如是坚硬地粘土,或充填物为粘性上地碎石类土,开挖深度在2m以内,可不作支撑.3.开挖深度在3m以内,挡土板允许适当间隔,立柱采用支模用地木枋,止柱间距一般在1.5m左右,水平支撑用木楔同立柱顶紧;如挡土板图 P10 页采用旧木模水平放置时,也可采用钢管立柱.钢管水平撑.2m~3m深沟槽,应分层开挖,当挖至1m1.5m后,进行第一层地支撑;支撑毕,再往下开挖第二层.3m以上开挖,挡土板应连续设置,其他要求同上.如场地允许可以采用放坡办法开挖.(坡比见一.5.)4.人工填士方一般用手推车送土,从场地最低处开始,自下而上分层铺填,每层铺土厚度按以下规定;采用木夯分实:砂质土不大于300mm:粘性土不大于200mm.采用打夯机械:任何土质均不大于300mm.5.分段填筑时,交接处应填成阶梯形,该处土方虚铺时比规定标高略高30-50mm,加强夯实至规定标高.墙基及管道回填应在其两侧用细土同时回填,防止墙基及管道中心线偏移.三.深基础施工重大工程项目地地下深基础土方开挖施工,必须预先做好围护和止.排水等施工方案,井要通过当地行业主管部门地有关专家论证.深基础土方开挖,必须根据当地上质情况作好具体地止.排水措施.在淤泥质土壤中,可根据情况设置钢筋混凝土搅拌止水桩等;在粉砂.轻亚粘上等渗透系数较小地土层中,可根据情况设置轻型井点降水;在杂填土中,可根据情况设置不同类型地集水井,进行地表水等地截流.在基坑内可设置明沟排水或敷设暗沟导水.当采用机械挖土时,地下水位应经常低于开挖底面不少于0.5m.地下室土方在开挖过程中,应严格做好基坑周围地沉降观测和变形观测.支模施工作业指导书施工方法及操作注意事项模板工程施工应根据专项施工方案和有关规定.验评标准及技术交底进行,不得随意作业.1.模板及其支架应根据工程结构形式,荷载大小,地基上类别,施工设备和材料供应等条件进行设计.模板及其支架应具有足够地承载能力,刚度和稳定性,能可靠地承受浇筑混凝土地重量,侧压力以及施工荷载.2.支模地应先复查标高和中心线,正确后,按支模基准线,固定牢再开始支模.3.承重模板支撑要经过计算,除砼.模板.埋设件等自重外,应按实叠加施工人员活荷载,卸砼及振岛砼动荷载,砼运输道不允许通过模板支撑,应独立支撑稳定.承重模板地拆模除桉规范规定执行外,还应根据实际情况经工程技术人员查验后才能实施.4.对形状规则.平直地板.梁.柱.墙等宜优先选用组合式定型钢模板,支模前按照钢模板(长³宽)地不同规格应先行设计模板组合拼装图,然后按图施工.5.安装现浇结构时上层模板及其支架时,下层模板应具有承受上层荷裁地承载能力,或加设支架;上.下层支架地立柱应对准,并铺设垫板.6.在涂刷板隔离剂时,不得沾污钢筋和混凝土接槎处.7.支模施工要点:柱:(1)矩形柱,先在柱底设小方盘定位,圆柱用圆盘,注意需预留清扫口孔洞,清理结束封闭.(2)木模应在模板外侧每隔(500-1000)mm加柱箍,柱箍可用两侧面木枋加拉条螺栓固定.(3)采用钢模地矩形柱四角采用连接角模或阳角模,圆形柱用弧形钢模板按设计尺寸拼接,上下左右均用u型卡连接,柱顶与主.次梁交接处,应按施工图尺寸,另行制作柱顶模板.四周柱箍每隔(750--1200)mm,用小角钢或Φ48钢管箍紧固定.(4)凡2m高度以上柱,应在距底部(900~1500)mm范围内开设插砼振动器地窗口,并在柱顶入口往下挂小溜桶(串桶)输送砼.(5)通排柱模板,应先支两端柱模板,校正固定准确后,拉通长线检查校正中间各柱模板.梁:(1)支模前按图要求定出梁地纵横轴线及标高,有柱联接地梁,其梁底与柱顶标高应该相互衔接.(2)对跨度≥4m地现浇钢筋混凝土粱.板. P12页图其模板应按设计要求起拱,当设计无具体要求时,起拱高度宜为跨度地1‰一3‰.(3)梁底支柱(Φ48钢管或琵琶撑)之间离地面500mm左右设拉杆一道,互相形成整体.以上每2m设一道,钢管支柱底设垫板,木支柱底应垫木楔子吃紧.(4)当梁底距地面高度≥6m时,宜搭设排架或钢管满堂脚手架支撑.如用桁架支撑,要经过技术员设计.粱底有砼柱时,桁架应通过预埋钢牛腿设于柱上.钢桁架可预先制作好,用吊机安装,拆模可考虑在梁底预埋吊钩,固定挂住电(手)动葫芦吊住桁架下放.(5)梁高≥700m时,应在梁断面中部两侧增没一道横挡用拉条螺栓对拉,注意穿过梁地拉条不得与梁内钢筋接触.(6)当上层楼板.梁进入施工而下层楼板梁支撑又不能拆时,上下层粱模板地支柱尽量安装在同一条竖向中心线上.板:(1)采用定型模板支铺模扳时,应按其定型规格距离铺设搁栅;空隙不够一块定型模板时,采用镶板.板缝之间用油毛毡铺贴.(2)采用桁架支模时,通过计算荷载确定桁架间距,桁架上弦放置小方木或钢管作为搁栅,在调整标高正确后固定牢.桁架之间设纵向连接,保持桁架垂直.(3)悬挑板模板支撑当支柱不落地时,当下层是砼墙或有砼柱时,可采用以下方式支撑;当下层有窗台时,也可将斜撑支于下层窗台上,但要经过计算,特别要防止倾覆.当悬臂板长度≥1200mm时,其支撑措施应经过主任工程师审查批准后才能实施.墙:(1)墙体模板一般先支一侧模板,钢筋(包括埋设件)安装结束,清理干净后再支另一侧模板.(2)支模完毕调整位置正确后,在顶部用线垂吊直,拉线找平砼应浇筑地标高.为保证墙体厚度,墙板内在两侧模板间加粗钢筋撑头固定,防水砼墙应加有止水板地撑头 P13页图或采用临时撑头.(3)墒体模板一般在模板外侧采用斜撑,斜撑根部与地面按触用楔子吃紧.如不利采用斜撑,应通过计算砼侧压力后,采用拉条螺栓对拉.有防水要求地,应在迎水面在拉条螺栓上增加止水圈.楼梯:(1)楼梯支模施工前应根据实际层高放样,使梯步高度均匀一致.先支平台梁及基础模扳,再支斜梁或楼梯底模板,最后支楼梯外帮侧板.(2)一般楼梯宽度超过1500mm时,应在踏步中间地上面加设反扶梯基,上端与平台梁外侧板固定,下端与基础外侧板固定撑牢.8.模板拆除要点:(1)底模及其支架拆除时地混凝土强度应符合设计要求,当设计无具体要求时,混凝土强度应符合下表规定:(2)对后张法预应力砼结构构件,侧模宜在预应力张拉前拆除,底模支架地拆除应按施工技术方案执行,当无具体要求时,不应在结构构件建立预应力前拆除.(3)侧模拆除时地砼强度应能保证其表面及棱角不受损伤.(4)模板拆除时,不应对楼层形成冲击荷载,拆除时模板和支架宜为散堆放并及时清运.钢筋施工作业指导书施工方法及操作注意事项钢筋进场时,应检查产品合格证,出厂检验报告和进场复试报告,并应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等地规定抽取试件,作力学性能检测,其质量必须符合有关标准地规定.1.钢筋配料各种钢筋下料长度计算如下:直钢筋下料长度=构件长度-保护层厚度+弯钩增加长度弯起钢筋下料长度=直段长度+斜段长度+弯曲调整值+弯钩增加值箍筋下料长度=箍筋周长+箍金调整值以上钢筋需搭接,还应增加搭界长度.2.钢筋安装现场钢筋安装一般按先受力钢筋,后构造钢筋,先主筋,后负筋,先绑扎,后焊接地次序进行,受力钢筋地品种.级别.规格和数量必须符合要求.柱:现浇柱下单独基础地受力竖向钢筋其下端宜做成90°弯钩,固定于基础地钢筋网上,相应配备施工用地架立钢筋撑牢受力竖筋.下柱伸入上柱搭接钢筋地根数及直径应满足上柱要求,当上下柱钢筋直径不同时,搭接长度以上柱内钢筋直径计算.当下柱仆入上柱地钢筋折角>1//6时,应在下柱顶部设置上部规格相同地插筋或将上部钢筋锚在下柱内.柱和梁地箍筋,除设计有特殊要求外,应与受力钢筋垂直设置,箍筋弯钩叠合处,应沿受力钢筋方向错开设置.梁:梁内安装钢筋应先安装受力主筋,后再套箍筋,梁下部钢筋安装前应先放入水泥垫块,按要求控制好保护层. ,梁上部钢筋直径较大靠箍筋不易固定时,按适当间距配以相应地施工架立筋架牢固定.梁上部钢筋过于密集,不利于砼下料时,应同设计部门商量采取钢筋两两合并,增大砼下料间隙地办法或其他规范允许地办法解决.施工用通道支撑不得支于梁钢筋上.板;楼板粱安装钢筋地顺序应先粱后板.板地上部钢筋,为保证其有效高度和位置,宜做成直钩伸至板底.为控制保护层厚度,板底分布筋应隔适当间距在纵横筋结点处垫水泥块.施工用通道支撑不得支于板钢筋上,施工人员也不得在已安装好地板分布筋上行走.板和墙地钢筋网,除靠近外围两行钢筋地相交点全部扎牢外,中间部交叉点可间隔交错扎牢,但必须保证受力钢筋不产生位置偏移.双向受力地钢筋必须全部扎牢.安装结束清理干净后,再次检查分布钢筋间距.保护层厚度等合格后进人下一道工序.剪力墙:当一侧模板支好后,即可安装剪力墙钢筋.直径d≥22mm地受力钢筋不宜采用搭接连接,对竖向钢筋宜推广应用电渣压力焊或套筒挤压连接接头.水平钢筋或斜钢筋宜推广应用气压焊或机械连接.以上焊接方法不适宜在雨季或防水有较高要求地工地使用.钢筋地锚固.接头.间距.代换.配构造钢筋等均应按照规范有关要求执行.3.钢筋电焊钢筋闪光对焊操作要点:(1) 焊接前应检查焊机各部件和接地情况,调整变压器级次,开放冷却水,合上电闸,方可开始工作.(2) 钢筋端头应顺直,15cm范围内地铁锈.污物等应清除干净,钢筋端头有弯曲应预调直或切除,两钢筋轴线偏差不得超过0.3mm.(3) 对Ⅱ-Ⅲ级钢筋直径较粗时,宜采用预热交光焊或闪-预热-闪光焊.(4) 不同直径地钢筋焊接时,其直径差不宜大于2.mm.焊接时,按最大直径钢筋选择焊接参数.(5) 焊接完毕,等接头处由白红色变为黑色,才能松开夹具,平稳取出钢筋,以免产生弯曲.(6) 当调换焊了或更换钢筋级别和直径时,应按规定制作对焊试样(不小于2个)作冷弯试验,合格后才能成批焊接.(7)冷拉钢筋地闪光对焊,应在冷拉前进行.(8)焊接场地应有防风.防雨措施,以免接头区骤然冷却,发生脆裂,当气温较低时,接头部位可适当用保温材料覆盖.钢筋气压焊操作要点:(1) 钢筋配料时,相邻两个接头位置应错离开30-40d,下料长度应加ld地焊接压缩量.(2) 钢筋下料后,端头面要平整,钢筋端面附近50—lOOmm范围内地铁锈.油污等必须清除干净.(3) 通过卡具连接钢筋后(连接卡具内径比钢筋直径大5mm).首先对钢筋适当预压(10-20MPa),用强碳化火焰对焊面加热,约30—40s,当焊口呈桔黄色(有油性亮光,温度1000—1100℃)立即再加压(30~40Mpa)到使缝隙闭合,然后改用中性火焰对焊口往复摆动进行宽幅(范围约2d)加热,当表面出现黄白色珠光体(温度达到1050℃)时,再资助顶缎加压(30-40Mpa)镦粗,当镦粗头达到1.4d,变形长度为1.3-1.5d,即停止加热,待焊冷到暗红色,拆除卡头焊接即告完成,整个时间约100—120s.钢筋电渣压力焊操作要点:(1) 施焊前,应将钢筋端部120mm范刚内地铁锈.杂质刷净.焊药应在25%烘烤.(2) 钢筋置于夹具钳u内.应使轴线在同一直线l²并夹紧不得晃动,以防止上下钢筋错位和夹具变形.(3) 采用手工电渣压力焊,宜用直接引弧法.先使上下钢筋接触,通电后将上钢筋提升2-3roan,然后继续提数毫米,待电弧稳定后,随着钢筋地熔化再使上钢筋逐渐下降,此时电弧熄灭,转化为电渣过程,焊接电流通过渣池而产生电阻热,使钢筋端部继续熔化为电渣过程,焊接电流通过渣池而产生电阻热,使钢筋端部继续熔化,待熔化量达到规定数值(约30-40mm)后,切断电源,用适当压力迅速顶压,使之挤出溶化金属形成坚实接头,冷却1—3分钟后,方可卸掉夹具,并敲掉熔渣.(4) 采用自动电渣压力焊,可采用10—12mm长铁丝引弧,并事先试焊几次,以考核焊接参数地可靠性,再批量焊接.(5) 接头处钢筋轴线地偏移不得超过钢筋直径地o.1倍,同时不得大于2mm,接头处弯拆不得大于4度.(6)焊接时应加强对电源地维护管理,严禁钢筋接触电源,焊机必须接地,焊接导线及钳口接线处应有可靠绝缘;变压器和焊机不得超负荷使用.钢筋电弧焊操作要点:(1) 焊接前必须清除焊件表面铁锈.熔渣.毛刺残渣及其他杂质.(2) 采用帮条焊,两立筋端面之间地间隙应为2—5mm,采用搭接焊时应保证两钢筋地轴线在一直线上,绑条和主筋之间应用四点交位焊固定.搭接筋时,用两点固定,定位焊缝应离帮条或搭接端部20mm以上.(3)钢筋坡口平焊时,v形坡口角度为55°—65°,坡口定焊时,坡口角度为45°~55°,其中下钢筋O°—10°上钢筋为35°—45°.(4) 钢筋址口加工宜采用氧乙炔焰切割或锯割,不得采用电弧切割.(5) 焊条应保持干燥,如受潮,应先在100度—350度下烘1-3小时.钢筋点焊操作要点:(1) 点焊前,钢筋表面浮锈和污垢应清除,保持表面清洁.平整.(2) 焊点压人深度,热轧钢筋点焊时,压入深度为较小钢筋直径地30—45%;当冷拨低碳钢丝点焊时,压人深度为较小钢筋直径地30~35%.(3) 焊接骨架和焊接网片地焊点,当焊接骨架地受力筋为Ⅱ级时,所有相交点必须焊接;焊接网片受力钢筋筋为Ⅱ级或冷拉I级钢筋时,如只有一个方向受力,网端边缘地两根锚固横向钢筋地全部交点必须焊接;如为两个方向受里,则沿网四周边边缘地二根钢筋地全部相交点均应焊接,其余可不必每点焊满.(4)焊接网受力钢筋为冷拨低碳钢丝面另—方向地钢筋间距小于lOOmm时,除网端边缘地二根锚固横向钢筋全部交叉点必须焊接外,中间部分焊点距离可增大到250mm.5.钢筋锥螺纹接头(1) 钢筋锥螺纹接头所用地钢筋与连接套必须有出厂合格证(或质量证明书)进场后应进行复检.连接套地受拉承载力不应小于被连接钢筋地受拉承载力标准值地1.10倍.(2) 钢筋应采用无齿锯切割,叨口断面应与钢筋轴线垂直,不得有马蹄形。
钻孔灌注桩后注浆施工作业指导书
钻孔灌注桩后注浆施工作业指导书1作业准备1.1 技术准备施工图已到位,经过审核已澄清有关技术问题,技术人员已认真熟悉施工图纸、规范及技术标准。
人员经培训合格后进场,特种工持证上岗。
1.2 材料、设备准备检查整套注浆设备(含搅拌机、液压泵、压力表、压浆管、控制阀门、泥浆桶)合格证、检试验报告,并报送监理单位审核。
检查注浆管及配件的品种和规格是否符合要求,并附有产品合格证。
检查注浆用水泥合格证以及进行报验工作。
2 技术要求2.1机械设备要求所使用的注浆机械及设备已检验调试合格,压力表检验合格。
2.2工艺要求1)进行正式注浆施工前应进行试验注浆工艺试验,检验设计给定的注浆工艺参数,没有异常的情况下可正式开始注浆。
2)后注浆有关工艺参数(1) 注浆材料包括外加剂与注浆压力的确定:注浆材料为水泥浆液,水灰比0.45-0.65,注浆压力控制在1.2~4Mpa之间。
(2) 注浆施工时间:注浆起始时间可在成桩后10-30天内进行。
(3) 注浆控制条件:质量控制采用注浆量和注浆压力双控制法。
桩底注浆,终止压力1.2—4.0Mpa。
以水泥压入量控制为主,压力控制为辅。
注浆量不小于2t。
3)终止注浆的条件:A 注浆总量和注浆压力均达到设计要求。
B 注浆总量已达到设计值的75%,且注浆压力超过设计值。
3 材料要求3.1 注浆管储存注浆管进场应对注浆管的外观质量进行检查验收,进行分类堆放。
3.2 注浆管配料压浆管为Φ25×3mm无缝钢管,成品管每根为6m定尺,压浆管端采用标准成品喷浆头。
根据桩长和空孔的长度进行注浆管的配料,本工程桩基实际深度为40m—42m,配7根标准管节,不允许随意截断标准管,空孔部分只允许一个接头。
3.3 水泥储存采用42.5普通硅酸盐水泥压浆,水泥进场应进行抽样送检,送检合格方可使用,水泥堆放应有防潮、防雨措施。
4 施工程序及工艺流程4.1 施工程序主要施工程序为:原材料报检→注浆管安装→注浆管接头密闭性试验→灌注桩砼浇灌→注浆管开塞(沉桩24小时)→注浆施工(沉桩10天)4.2 工艺流程5 施工要求5.1注浆管安装1)将两根注浆管临时固定在钢筋笼内,用吊车吊起钢筋笼离地1m左右,绑扎第一节注浆管,保证注浆超过钢筋笼底端200mm;2)注浆管连接采用套筒丝扣连接,套筒丝扣连接使用管钳拧紧,注浆管每间隔2m-3m 利用16#铁丝与钢筋笼主筋绑扎牢固3)注浆管随钢筋笼接长而结长。
桩基作业指导书
南环路大桥桩基施工作业指导书一、目的明确钻孔灌注桩施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范钻孔灌注桩作业施工。
二、编制依据一、《城市桥梁工程施工及质量验收规范》CJJ2-2008二、《建筑施工手册》第四版3、我项目部前期对沿线地形、综合地下管线资料功效4、设计提供的《南环路大桥工程设计图纸》及设计交底三、适用范围天长市南环路工程南环路大桥桩基工程四、施工工艺指标及流程一、工艺指标:采用C25水下混凝土,塌落度18-22cm,钢筋单面焊长度不小于5d,双面焊长度不小于10d。
泥浆比重,含砂率不大于2%,清孔后沉渣不大于30cm。
二、施工流程:场地平整→桩位放样→护筒埋设→钻机就位→复验桩位→钻孔→成孔至设计高程→提钻→桩底检查→钢筋笼隐检→吊放钢筋笼→下导管→灌注砼→拔除护筒。
(如下图)回旋钻施工工艺流程图钢筋笼隐检下导管五、施工准备一、对段内地表水、地下水及施工用水水质进行取样复测,去除有侵蚀性的水源。
桩基施工采用水源已通过实验检测。
2、在桩基施工前,将钻机移动范围内的场地平面整平,清除杂物,换出软土,夯打密实,并保证工作平台的标高应高出施工期间最高水位或地下水位~。
六、钻机的准备、调试一、钻机大体就位后,调平平稳,将转盘、钻杆轴线对准桩位竹片桩,对准误差控制在3cm之内,再调整钻架、钻杆,使钻杆垂直度控制在1%之内。
二、安装泥浆搅拌机、高压泥浆泵、输注浆管路、水电接头、闸阀、仪表等。
辅助设备安装应知足规范要求七、施工工艺方式1.施工测量按照设计图纸,进行图纸会审,关于桩基坐标计算,要求两人同时别离计算,第三人复核,坐标计算无误,方可利用。
桩基施工放样时,后视距离要大于放样前视的距离,不知足时改换测量基准点。
测量时要求技术人员认真负责,小心谨慎,协调配合。
前、后视时必需用三脚架,严禁利用单杆棱镜。
桩基放样点位精度小于3㎜,桩橛顶钉上铁钉表示桩基中心位置。
现场测量放样时要进行换手测量,即换测量人员、换仪器、换测量方式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
水下混凝土灌注指导书
灌注水下混凝土是钻孔桩施工的重要工序,钻孔混凝土成孔质量检测合格后,可进行混凝土的灌注工作,具体操作如下:
1.灌注前,对孔底沉淀层的厚度进行一次测定,如厚度超过规定,作二次清孔,符合要求可进行灌注混凝土。
2.剪球法灌注,将首批混凝土灌注孔底,其数量要满足导管首次埋臵深度(大于1.0m)和填充导管底部的需要。
符合要求,即可正常灌注。
如发现导管内大量进水,表明出现灌注事故,采取相应措施处理。
3.灌注开始后,要紧凑、连续地进行,严禁中途停工。
灌注过程中,要防止混凝土拌合物从漏斗顶溢出或从漏斗外掉入孔底,使泥浆内含有水泥而变稠凝结,致使测深不准确。
灌注中注意观察管内混凝土下降情况,及时测量孔内混凝土面高度,正确指挥导管的提升和拆除。
导管提升时要保持轴线竖直、居中,逐步提升。
如导管法兰卡挂钢筋骨架,可转动导管,使其脱开钢筋骨架,移到钻孔中心。
当导管提升到法兰接头露孔口以上有一定高度,可拆除1节或2节导管(视每节导管长度和工作平台距孔口高度而定)。
此时暂停灌注,先取走漏斗,重新系牢井口导管,并挂上升降设备,然后松动导管的接头螺栓,同时将起吊导管用的吊钩挂上待拆除的导管上端吊环,待螺栓全部拆除,吊起拆除的导管,徐徐放地,然后将漏斗重新插入井口导管内,校正好位臵,继续灌注。
拆除导管动作要快,时间不超过15min,防止螺栓、橡胶垫和工
具掉入孔中,同时要注意安全,拆下导管立即清洗干净,堆放整齐。
4.灌注过程中,当导管内混凝土不满。
含有空气时,后续混凝土要徐徐带入,不可整斗灌入漏斗和导管,以免在导管内形成高压气囊,挤出管节间橡胶垫,而使导管漏水。
5.当混凝土顶面开到钢筋骨架下端时,为防止钢筋骨架被混凝土顶托上升,采取以下措施:
5.1尽量缩短混凝土总的灌注时间
5.2当混凝土面接近和初进入钢筋骨架时,使导管底处于钢筋笼底口3m以下和1m以上处,并徐徐灌注混凝土,以减少混凝土从导管底口出来后向上的冲击力。
5.3当孔口混凝土进入钢筋骨架4m~5m以后,适当提升导管,减少导管埋臵长度,以增加骨架在导管口以下的埋臵深度,增加混凝土对钢筋骨架的握裹力。
6.为确保桩顶混凝土质量,在桩顶设计标高以上加灌0.5m~1.0m 的混凝土。
以便灌注结束后,将此段混凝土清除,残余桩头无松散层,满足强度要求。
混凝土灌注接近设计标高时,值班人员计算需要的混凝土数量(将导管内及输送泵内混凝土计算在内),通知搅拌站需要数量,以免造成浪费。
7.灌注过程中,由于导管内混凝土柱高度减少,超压力降低,导管外泥浆及所含碴土稠度增加,相对密度增大。
如在这种情况下,出现混凝土顶开困难时,在孔内加水稀释泥浆,淘出沉淀土。
使灌注工作顺利进行,在拔除最后一段长导管时,拔除速度要慢,防止
桩顶沉淀的泥浆挤入导管下形成泥心。
8.有关混凝土灌注情况,各灌注时间、混凝土面的高度、导管的埋深、拆除以及发生的异常现象,要指定专人记录。
9.灌注水下混凝土技术要求:
9.1混凝土拌合物运至灌注地点,要检查其均匀性和塌落度等,如不符合要求,要进行二次拌合,二次拌合不符合要求,不得使用。
9.2在灌注过程中,要经常测探孔内混凝土面的位臵,及时调整导管深度,导管的埋臵深度宜控制在2m~6m内。
9.3灌注中发生故障,要查明原因,合理确定处理方案,及时进行处理。
