公路路基压实度检测

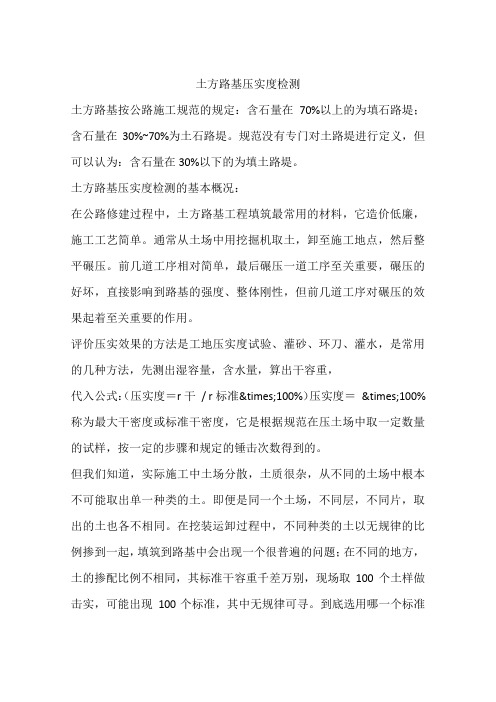

土方路基压实度检测
土方路基压实度检测土方路基按公路施工规范的规定：含石量在70%以上的为填石路堤；含石量在30%~70%为土石路堤。
规范没有专门对土路堤进行定义，但可以认为：含石量在30%以下的为填土路堤。
土方路基压实度检测的基本概况：在公路修建过程中，土方路基工程填筑最常用的材料，它造价低廉，施工工艺简单。
通常从土场中用挖掘机取土，卸至施工地点，然后整平碾压。
前几道工序相对简单，最后碾压一道工序至关重要，碾压的好坏，直接影响到路基的强度、整体刚性，但前几道工序对碾压的效果起着至关重要的作用。
评价压实效果的方法是工地压实度试验、灌砂、环刀、灌水，是常用的几种方法，先测出湿容量，含水量，算出干容重，代入公式：（压实度＝r干/ r标准×100%）压实度＝×100%称为最大干密度或标准干密度，它是根据规范在压土场中取一定数量的试样，按一定的步骤和规定的锤击次数得到的。
但我们知道，实际施工中土场分散，土质很杂，从不同的土场中根本不可能取出单一种类的土。
即便是同一个土场，不同层，不同片，取出的土也各不相同。
在挖装运卸过程中，不同种类的土以无规律的比例掺到一起，填筑到路基中会出现一个很普遍的问题；在不同的地方，土的掺配比例不相同，其标准干容重千差万别，现场取100个土样做击实，可能出现100个标准，其中无规律可寻。
到底选用哪一个标准做某一点或某一段落的干容重呢？标准干容重选得过高，增加不必要的碾压费用，浪费了时间，还可能得出没达到规定的压实度这一错误结论；选取过低会影响工程质量，数字上达到了，但实际上还未达到规定的压实度，给工程带来隐患，有时测出的压实度超过100%。
所以如何选取标准干密度，成了路基土方施工中非常突出的问题。
在施工中常采用常规检验法进行检验。
公路工程路基压实度试验检测方法
摘要:在加快公路工程建设速度的同时，还应采取切实可行的措施来保证公路工程建设质量。
而要确保公路工程建设质量，就必须加强工程试验检测工作。
路基检测工作是公路工程建设试验检测的基础环节之一，因此，路基试验检测质量的提升措施，对于促进公路工程整体质量具有十分重要的意义。
关键词:公路工程路基施工试验检测工作0引言在建设高速公路的过程中，整个施工过程受到公路施工质量控制与检测的影响和制约，其中对路面工程质量影响最大就是路基的强度与稳定性，路基压实度是反映路基强度的重要指标。
良好的路基压实度为道路强度和稳定性奠定基础和提供保证，同时能够延长道路的使用寿命。
1压实度检测概述所谓压实度就是通过一定手段对公路路基（或路面基层）和沥青路面进行碾压，实际达到的干密度与室内标准击实试验所得的最大干密度的比值。
当前，压实度检测方法主要包括灌砂法、环刀法、核子密度仪法等。
在公路施工过程中，碾压环节直接关系到公路的质量和路基的稳定性。
通常情况下，通过压实度进一步体现碾压程度。
对于路基的压实标准，不同的填挖类别以及距离路槽底面的深度都有明确的规定。
2路基压实度的检测标准在公路工程施工过程中，路基填料的检测标准往往选择基底压实度。
根据《路基施工规范》的相关规定：路堤基底压实度应≥85%；当路堤填土高度小于80cm时，基底压实度应≥95%。
当基底含水量较大，压实难以实现时，通常情况下需要添加铺粒料垫层或者进行掺灰处理。
对于高速公路，以及一级公路的桥台、涵洞背后和涵洞顶部的填土来说，从填方基底或涵洞顶部至路床顶面其压实度标准均为95%，在检查频率方面，每层50m2检查一点，并且每点都应合格，每一压实层厚度均控制在20cm。
2.1土质路基压实度检测标准采用重型击实标准对土质路基压实度进行管理。
按照《公路工程技术标准》（JTGB01-2003）的相关规定：对于高速公路、一级公路1.5m以下为93%；二级公路1.5m 以下为92%，0.8～1.5m为94%，0～0.8m为95%。
市政路基压实度的检测方法概述
市政路基压实度的检测方法概述引言：路面压力在很大程度上是直接作用于路基上的，因此对路基进行压实是道路工程施工的重点之一。
只有路基压实度达到既定标准，道路才能在使用中安全地承受来自地面的压力。
而市政道路的路基建设原料大多是土或石料，路基不但要承受路面行车的压力，更需要承受来自于自身的压力，这无疑对道路建设带来了更多的压力。
一、现场检测路基压实度的方法1、灌砂法目前使用最广泛的路基压实度检测方法就是灌砂法，它是利用均匀颗粒的砂子来置换待测洞的体积，基本所有的土质或路面材料的密度都可以用这种方法进行测试。
虽然灌砂法的使用比较广泛，但它也有明显的缺点。
用灌砂法进行测试时，必须携带大量砂，而且测试的过程中砂需要不断地称量，以确保测试结果的精确性。
灌砂法使用时应当特别注意一下几个细节：第一，称取砂必须要规范，当砂需要二次使用时，必须对其进行烘干；第二，每换一次量砂，必须要确定砂的堆积密度；第三，测量的地表一定要处理得平整光滑；第四，试坑周壁要笔直；第五，检测厚度应该取整个碾压层的厚度。
2、环刀法最為传统的测量现场密度的方法之一，环刀法的应用也是比较广泛的。
环刀的容积一般为二百立方厘米，高度在五厘米左右。
环刀法所测的环刀内密度大多是深度范围内的平均密度，而不是整个碾压层的平均密度。
若用环刀法测量现场密度，应使所测结果能代表整个碾压层的平均密度。
因此，使用环刀法时，同样需要注意几点：第一，使用时注意环刀的标号，合理选取合适规格的环刀；第二，环刀法测量的测点要同时具有随机性和相对代表性测点的土地性质应该与送样土相对一致。
3、落锤频谱式快速测定仪法落锤频谱式快速测定仪的工作原理是利用落锤的冲击使土体产生反弹力通过相关传感器测出土体不测含水量的响应值，并加以分析，得出路基的压实度。
测试人员在碾压的路基测试面上让落锤自由下落，接触地面的瞬间，测试表面会产生反弹力，路基压实度越高，则反弹力越大。
落锤频谱式快速测定仪法测试路基压实度不用挖坑，并且相关仪体积较小，携带方便。
压实度检测方法
压实度检测方法第一节压实度试验检测方法路基、路面压实质量是道路工程施工质量管理最重要的内在指标之一，只有对路基、路面结构层进行充分压实，才能保证路基、路面的强度。
刚度及路面的平整度，并可以保证及延长路基、路面工程的使用寿命。
现场压实质量用压实度表示，对于路基土及路面基层，压实度是指工地实际达到的干密度与室内标准击实试验所得的最大于密度的比值；对沥青路面，压实度是指现场实际达到的密度与室内标准密度的比值。
一、标准密度（最大干密度）和最佳含水量的确定方法由于筑路材料结构层次等因素的不同，确定室内标准密度的方法也多样化，有些方法需在实践中进一步完善。
最大干密度是指在标准击实曲线（驼峰曲线）上最大的干密度值，该值对应的含水量即为最佳含水量。
（一）路基土的最大子密度和最佳含水量确定方法路基受到的荷载应力，随深度而迅速减少，所以路基上部的压实度应高一些；另外，公路等级高，其路面等级也高，对路基强度的要求则相应提高，所以对路基压实度的要求也应高一些。
因此，高速、一级公路路基的压实度标准，对于路床0～80cm应不小于95%，路堤80～150cm 应不小于93％，150cm以下应不小于90%；对于零填及路堑、路槽底面以下0～30cm应不小于95% 。
在平均年降雨量少于150mm且地下水位低的特殊干旱地区（相当于潮湿系数≤ 0.25地区）的压实度标准可降低2％～3％。
因为这些地区雨量稀少，地下水位低，天然土的含水量大大低于最佳含水量，要加水到最佳含水量情况下进行压实确有很大困难，压实度标准适当降低也不致影响路基的强度和稳定性。
在平均年降雨量超过2000mm，潮湿系数>2的过湿地区和不能晾晒的多雨地区，天然土的含水量超过最佳含水量5％时，要达到上述的要求极为困难，应进行稳定处理后再压实。
由于上的性质、颗粒的差别，确定最大干密度的方法也有区别，除了一般上的“击实法”以外，还有粗粒上和巨粒上最大干密度的确定方法。
由于击实功的不同，可分为重型和轻型击实，两个试验的原理和基本规律相似，但重型击实试验的击实功提高了4.5倍。
公路工程路基压实度试验检测方法
公路工程路基压实度试验检测方法作者：李伟来源：《中国房地产业·上旬》2021年第09期【摘要】众所周知，路基是公路结构的重要组成部分之一。
其承载性直接关系着道路行车的安全性与舒适性，加强公路路基质量检测是当前公路建设及改扩建项目中必不可少的工作。
其中压实度是决定公路路基质量的一个关键指标，其合理性与否关系到路基的质量。
若路基修筑的压实度未达到施工标准，投入使用后期将会出现一系列病害，如路面塌陷、裂缝及坑槽等。
因此，為避免出现上述问题，必须加强公路路基压实施工质量，且根据土质类型采用合理的碾压方式，确保路基压实度和沉降量满足技术要求和规范标准，以最大限度提高公路路基质量，确保其具有足够的强度和耐久性。
【关键词】公路路基;压实度试验;检测【DOI】10.12334/j.issn.1002-8536.2021.25.148公路路基压实度试验检测，主要是保证公路路基压实度与施工质量的重要手段。
城市化建设步伐加快，出行安全越来越受关注，公路施工期间，必须及时对路基压实度进行试验检测，及时发现施工中的不足，在不断调整与改进基础上，满足城市化对公路施工的要求，同时促进经济发展与实现交通进步。
公路工程施工中，作为重要施工检测环节，路基压实度试验的组织，必须确保检测技术有效，得到的相关数据准确，检测分析到位，如此才能不断将公路施工整体质量提升。
1、公路路基路面压实施工技术压实度是公路路基路面施工质量检验的关键性指标，压实度越高，密度越大，材料整体稳定性越好，公路路基路面压实度主要受施工材料、施工工艺、施工管理的影响。
公路路基压实度的高低直接关系到公路质量及后期使用性能的良好发挥，只有进行公路路基路面结构层的充分压实，才能确保路基路面结构强度、刚度及平整度。
软土路基、黄土路基、湿土路基等不良地质条件必然影响公路路基施工质量，所以必须加强施工材料、路基填土压实施工技术、基底处理、夯实施工、分层填筑和碾压等过程的管理与施工质量的控制。
压实度
灌砂法在压实度检测中的运用朱建伟通过室内标定与现场检测相结合，分析灌砂法在工程实践中影响路基压实度检测的各项因素，以求提高检测质量。
路基工程质量的好坏，压实度是最重要的内在指标之一，只有对路基进行充分压实，才能保证路基的强度、整体稳定性，并保证和延长公路的使用寿命。
路基现场压实度检测主要检测方法有灌砂法、环刀法、核子法、水袋法等检测方法。
结合工程实践，对路基压实度检测中的一些问题，作简要地分析和探讨。
灌砂法基本原理是利用粒径0.30～0.60mm或0.25～0.50mm清洁干净的均匀砂，从一定高度自由下落到试洞内，按其单位重不变的原理来测量试洞的容积（即用标准砂来臵换试洞中的集料），并根据集料的含水量来推算出试样的实测干密度。
一、灌砂筒的选用及室内标定：根据集料的最大粒径选用灌砂筒，当试样的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
当试样的最大粒径等于或大于15mm，但不大于40mm,测定层的厚度不超过150mm，但不超过200mm时，应用φ150mm的大型灌砂筒测试。
如集料的最大粒径达到40mm～60mm或超过60mm时，灌砂筒和现场试洞的直径以200mm为宜。
工地上普遍应用φ150mm的灌砂筒，它的测深为150mm,其所测压实度仅为这150mm的压实度。
但是现场压实层厚度往往在200mm左右，而且一般压实度在压实表层都比较高，往下就难以保证，因此在山区现场含碎石较多的集料应采用φ200mm的大灌砂筒检测为宜。
室内量砂标定的准确与否对压实度的影响：储砂筒中砂面高度、砂的总重对量砂密度的影响：《公路土工试验规程》中对筒内砂的高度和质量都做了明确规定。
筒内砂的高度与筒顶的距离不超过15mm，原因是不同砂面高度的砂，其下落速度不同，因而灌进标定罐内砂的密实程度也不同，这就直接影响了量砂的密度。
因此，储砂筒中砂面高度必须严格控制；另外，筒内砂的质量准确至1g。
路基压实度常用检测方法
浅谈路基压实度常用检测方法摘要：压实度是路基和路面的一项重要指标。
本文介绍了压实度的概念。
然后就压实度的检测技术，针对环刀法和灌砂法的检测技术进行分析，采取有效的控制措施。
关键词：压实度检测技术环刀法灌砂法一、压实度的概念压实度（degree of compaction） (原：指的是土或其他筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。
）压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密度状况，压实度越高，密度越大，材料整体性能越好。
对于路基本、路面半刚性基层及粒料类柔性基层而言，压实度是指工地上实际达到的干密度与室内标准击实实验所得最大干密度的比值；对沥青面层、沥青稳定基层而言，压实度是指现场达到的密度与室内标准密度的比值。
常用的检测压实度方法二、常用的检测压实度方法通常采用环刀法、灌砂法等。
1、环刀法，是一种破坏性的检测方法，适用于不含骨料的细粒土。
优点是设备简单操作方便；缺点是受土质限制，当环刀打入土中时，产生的应力使土松动，壁厚时产生的应力较大，因此干密度有所降低。
（1）仪器设备。
环刀、天平（感量0.1g）、修土刀等。
（2）试验步骤。
1）擦净环刀，称取环刀质量，准确至0.1g；2)在试验地点，将面积约30cm×30cm的地面清扫干净，并铲去表面浮动及不平整的部分，达到一定深度，将环刀口向下，盖上压盖，用锤敲打，敲打到压盖上面的小孔有土冒出即可，用修土刀取出；3）轻轻取下压盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止；4）擦净环刀外壁，称环刀与试样合计质量，准确至0.1g；5）取具有代表性的试样，测其含水量；6）整理结果。
2、灌砂法，是一种破坏性检测方法，适用于各类土。
优点是测定值精确；缺点是操作较复杂，须经常测定标准砂的密度和锥体重。
1)用挖坑灌砂法测定密度和压实度时，应符合下列规定：100mm 的小型灌纱筒测试；(1当集料的最大粒径小于15cm，测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试；(2当集料的最大粒径等于或大于15mm，但不大于40mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。
公路路基压实度的检测与控制
公路路基压实度的检测与控制摘要：现阶段，随着社会的发展，我国的科学技术的发展也突飞猛进。
各地联系增强和经济社会发展，公路工程建设数量不断增多。
同时，为促进公路工程作用充分发挥，实现对工程质量的严格控制与管理，有效满足车辆通行需要，施工单位必须严格落实施工技术，加强质量控制。
但目前在工程建设中，一些施工单位忽视提高路基方案设计水平，不注重落实施工技术措施，施工质量控制不到位，容易导致质量缺陷发生，制约公路路基质量提升和车辆顺利通行，有必要采取完善和改进措施。
关键词：公路路基压实度；检测；控制引言路基在道路工程中发挥着重要的作用，是道路工程中的一部分。
路基在道路工程中承受的的压力主要是距离填料过程中的路面材料，还有就是车辆行使过程中车辆带来的压力。
路基的构造主要体现在线性构造方面，它受到自然环境影响。
路基在施工过程中对于路面的影响最大，直接影响路面的施工质量，对于公路的整体运营状况也起着关键性作用。
我国目前路基最长的是山路的路基，山路地区自然条件对路基的影响最大，并且施工过程中也最困难，为了保证施工的质量，就要对路基的施工过程进行严格控制，对于路基填料要严格，选择路基原材料时候要根据要求选择质量好的，对于检测我们更要重视，加强检测力度，严格的控制路基的压实度。
在压实度方面，还要重视土方的距离压实度，它主要受到的是填料颗粒的配比情况及其含水量，当然也不免受到自然环境和人为环境的影响。
所以说为了能够对于各种路况都做好距离压实度的质量，我们就要根据各种不同情况对于不同的路基情况进行设计，这样才能够更好的保证路基不均匀沉降，在实际运行当中，这也是我们必须要解决的关键问题。
1公路路基施工技术和质量控制的作用路基施工是公路工程建设的重要组成部分，为确保工程质量，落实施工技术，加强质量控制是必要的，其重要作用表现在以下几点。
1.1促进施工任务顺利完成路基施工是公路工程建设的重要组成部分，为确保工程质量，施工单位应该落实各项施工技术，加强质量控制。
碎(砾)石路基压实度检测的几种方法
碎（砾）石路基压实质量检测的几种方法丁锋唐山市交通建设质量监督处［提要］本文分析介绍了碎（砾）石路基压实质量检测的几种方法，并对几种方法的应用结果进行了对比分析。
关键词：碎（砾）石路基压实检测1 引言路基是道路的主体和路面的基础。
对路基的压实可以充分发挥路基土的强度，减少路基在行车荷载作用下产生的永久形变，还可以增加路基土的不透水性和强度稳定性，实践证明，对路基进行高标准的压实，是保证路基应有强度和稳定性的一项最经济有效的技术措施。
由此，对路基的压实质量评价是衡量路基质量的重要指标。
但在石方路基的压实程度检测中，因填筑材料颗粒往往较大，难以通过常规试验方法确定路基的标准密度，进而不能客观评价路基压实质量。
在现行的部颁、省颁施工技术规范和质量检验评定标准中，对碎（砾）石路基施工压实质量的检测方法也无详细阐述，给我们施工控制和质量评定带来一定的不便。
为了能够客观评价工程质量，科学的指导施工，我们通过学习我国高等级公路建设中一些常用方法，并结合近年来从事试验检测工作的一点体会，总结了几种常用碎（砾）石路基压实质量控制手段，进行了对比分析。
2 方法比较和分析2.1铺筑试验路法据现行部颁《公路路基施工规范》（JTJ033－95）中有关要求，在路基施工前选定试验路段，拟订不同铺筑厚度，通过12T以上振动压路机进行压实，当压实层顶面稳定不在下沉（无轮迹）时，可判为密实状态，即认为压实度合格，此时总结在一定的铺筑厚度情况下，一定当量的振动压路机所需压实遍数，用于指导施工。
此种方法的优点是路基施工管理和质量控制易于操作，但由于不能将压实度指标数字化的缺点，导致质量控制不够严格，对于土方路基施工已经很少应用该方法进行质量控制。
碎（砾）石路基由于前面提到的客观原因，不能象土基那样以标准干密度为压实依据，所以该种方法在碎（砾）石路基的施工控制中仍然应用较广。
但对于含有较多大粒径骨料且级配不佳的筑路材料填筑的路基，应用该种方法进行压实质量控制明显不够科学。
三种常用检测路基压实度检测的方法
路基压实度测定方法及其操作规程灌砂法1目的和适用范围1.1本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。
1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。
2仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。
（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。
（4）玻璃板：边长约500--600mm的方形板。
（5）试样盘：小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。
（6）天平或台秤：称量10--15kg，感量不大于1g。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
（7）含水量测定器具：如铝盒、烘箱等。
（8）量砂：粒径0.3～0.6mm清洁干燥的砂，约20－40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。
（9）盛砂的容器：塑料桶等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公路路基压实度检测
路基压实度原指的是土或其他筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。
路基压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密度状况，压实度越高，密度越大，材料整体性能越好。
公路路基压实度检测要求：
⑴路基修筑半个月前，在取土地点取具有代表性的土样进行击实试验，击实试验方法按《公路土工试验规程》（JTJ051-93）规定。
每一种土质至少应取土样一组进行试验。
施工中如发现土质有变化，应及时增加全部土工试验。
一个试样代表方量按专用技术规范执行，规范没有规定者以2000方为宜。
⑴土质路基的压实度试验方法，可采用灌砂法、环刀法、蜡封法、灌水法（水袋法）或核子密度湿度仪（简称核子仪）法。
采用核子仪法时，应先进行标定和对比试验。
⑴每一压实层均应检验压实度，合格后方可填筑其上一层，否则应查明原因，采取措施进行补压。
检验频率为每2000m2检验8点或按路基长每200m检验4点，不足200m2，至少应检验2点。
检验标准：必须每点均符合压实度标准的规定；必要时可根据需要增加检验点。
⑴土质路床顶面完成后应进行弯沉试验，检验汽车的轮重（或轴重）及弯沉容许值。
检验按照规定执行，检验频率为每一幅双车道每50m ,左、右两后轮隙下各1点。
⑴土质路床顶面检验的压实度和弯沉值均应满足要求。
如仅有一项满足要求时，应找出原因，予以处理。
⑴填方地段基底的压实，应在原地面清理、整平处理后进行，并应检验原地面下30cm内土的密度。
当检验的干密度小于土质路基压实度标准规定的相应路堤填筑高度所需的压实度时，应对基底原地面进行压实，使其满足规定的压实度要求。
