三种常用的检测路基压实度检测的方法
路基压实度检测方法
路基压实度检测方法路基压实度检测是指对路基土的密实程度进行检测和评定的方法。
路基的压实度对道路的使用寿命、安全性和舒适性都有着重要的影响，因此对路基的压实度进行准确的检测和评定具有重要的意义。
目前，常用的路基压实度检测方法主要包括原位密实度检测和室内密实度检测两种。
原位密实度检测是通过对路基土进行现场密实度检测的方法。
常用的原位密实度检测方法包括动力触探法、静力触探法和核密度法。
动力触探法是利用动能锤或动能棒在路基表面连续敲击，通过观察动能锤或动能棒的下沉速度和下沉深度来判断路基的密实度。
静力触探法则是利用静力触探器在路基表面施加静载荷，通过观察静力触探器的下沉深度来评定路基的密实度。
核密度法则是通过在路基土中钻取样品，然后在室内进行密度和含水量的测定，从而计算出路基的密实度。
室内密实度检测是通过对从路基中取得的样品进行室内实验来评定路基的密实度。
常用的室内密实度检测方法包括原位密实度试验、标准贯入试验和直接剪切试验。
原位密实度试验是通过对采集的路基土样进行室内压实度试验，从而评定路基的密实度。
标准贯入试验则是利用标准贯入试验仪对路基土样进行压实度试验，以评定路基的密实度。
直接剪切试验则是通过对路基土样进行直接剪切试验，从而评定路基的密实度。
除了以上介绍的原位密实度检测和室内密实度检测方法外，还有一些新型的路基压实度检测方法正在不断发展和完善，如声波法、电磁法等。
这些新型的检测方法在一定程度上能够弥补传统方法的不足，具有更高的检测精度和更广泛的适用范围。
总的来说，路基压实度检测方法的选择应根据具体的工程要求和实际情况来确定。
在进行路基压实度检测时，需要综合考虑各种因素，选择合适的检测方法，并严格按照标准操作，以确保检测结果的准确性和可靠性。
同时，随着科学技术的不断发展和进步，路基压实度检测方法也将不断完善和更新，为道路建设和维护提供更好的技术支持。
路基压实度检测方法
路基压实度检测方法路基压实度是指路基土工程材料在受到外力作用下的密实程度，是评价路基土工程质量的重要指标之一。
路基压实度的检测方法对于路基工程的设计和施工具有重要意义。
本文将介绍几种常见的路基压实度检测方法，以供参考。
一、原位密实度检测方法。
原位密实度检测方法是指在路基施工现场直接对路基土工程材料进行密实度检测的方法。
常见的原位密实度检测方法包括动探法、静探法和动力触探法。
其中，动探法是利用动力锤在路基土工程材料上进行冲击，通过观测动探杆的下沉情况来判断土工程材料的密实度；静探法是通过在路基土工程材料上施加静载来检测土工程材料的密实度；动力触探法是利用动力触探仪器对路基土工程材料进行触探，通过观测触探仪器的反弹情况来判断土工程材料的密实度。
二、室内密实度检测方法。
室内密实度检测方法是指将采集到的路基土工程材料样品带回实验室进行密实度检测的方法。
常见的室内密实度检测方法包括原封样法、直接切割法和压实法。
其中，原封样法是将采集到的路基土工程材料样品在实验室中进行密实度检测；直接切割法是将采集到的路基土工程材料样品进行切割，然后通过观测切面的情况来判断土工程材料的密实度；压实法是将采集到的路基土工程材料样品进行压实试验，通过观测压实试验的结果来判断土工程材料的密实度。
三、无损检测方法。
无损检测方法是指在不破坏路基土工程材料的情况下对其进行密实度检测的方法。
常见的无损检测方法包括地质雷达法、声波法和电磁法。
其中，地质雷达法是利用地质雷达仪器对路基土工程材料进行扫描，通过观测地质雷达仪器的反射情况来判断土工程材料的密实度；声波法是利用声波仪器对路基土工程材料进行声波检测，通过观测声波的传播情况来判断土工程材料的密实度；电磁法是利用电磁仪器对路基土工程材料进行电磁检测，通过观测电磁仪器的反应情况来判断土工程材料的密实度。
综上所述，路基压实度的检测方法有多种，每种方法都有其独特的优势和适用范围。
在实际工程中，需要根据具体情况选择合适的检测方法，并结合其他工程质量指标进行综合评价，以确保路基工程质量达到要求。

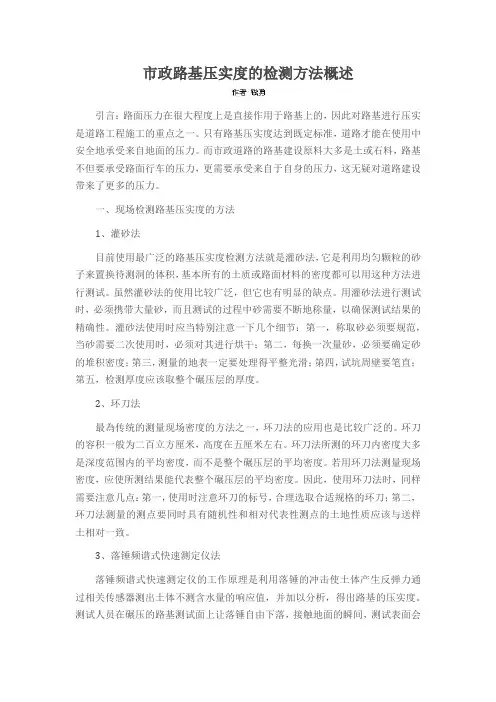

市政路基压实度的检测方法概述
市政路基压实度的检测方法概述引言：路面压力在很大程度上是直接作用于路基上的，因此对路基进行压实是道路工程施工的重点之一。
只有路基压实度达到既定标准，道路才能在使用中安全地承受来自地面的压力。
而市政道路的路基建设原料大多是土或石料，路基不但要承受路面行车的压力，更需要承受来自于自身的压力，这无疑对道路建设带来了更多的压力。
一、现场检测路基压实度的方法1、灌砂法目前使用最广泛的路基压实度检测方法就是灌砂法，它是利用均匀颗粒的砂子来置换待测洞的体积，基本所有的土质或路面材料的密度都可以用这种方法进行测试。
虽然灌砂法的使用比较广泛，但它也有明显的缺点。
用灌砂法进行测试时，必须携带大量砂，而且测试的过程中砂需要不断地称量，以确保测试结果的精确性。
灌砂法使用时应当特别注意一下几个细节：第一，称取砂必须要规范，当砂需要二次使用时，必须对其进行烘干；第二，每换一次量砂，必须要确定砂的堆积密度；第三，测量的地表一定要处理得平整光滑；第四，试坑周壁要笔直；第五，检测厚度应该取整个碾压层的厚度。
2、环刀法最為传统的测量现场密度的方法之一，环刀法的应用也是比较广泛的。
环刀的容积一般为二百立方厘米，高度在五厘米左右。
环刀法所测的环刀内密度大多是深度范围内的平均密度，而不是整个碾压层的平均密度。
若用环刀法测量现场密度，应使所测结果能代表整个碾压层的平均密度。
因此，使用环刀法时，同样需要注意几点：第一，使用时注意环刀的标号，合理选取合适规格的环刀；第二，环刀法测量的测点要同时具有随机性和相对代表性测点的土地性质应该与送样土相对一致。
3、落锤频谱式快速测定仪法落锤频谱式快速测定仪的工作原理是利用落锤的冲击使土体产生反弹力通过相关传感器测出土体不测含水量的响应值，并加以分析，得出路基的压实度。
测试人员在碾压的路基测试面上让落锤自由下落，接触地面的瞬间，测试表面会产生反弹力，路基压实度越高，则反弹力越大。
落锤频谱式快速测定仪法测试路基压实度不用挖坑，并且相关仪体积较小，携带方便。
沥青混凝土路面工程质量的检测的项目都有什么呢
沥青混凝土路面工程质量的检测的项目1、路基：压实度（检查方法：灌水法、灌砂法或环刀法；检查频率：每1000平方取每压实层抽查3点）；道路弯沉（检查方法：弯沉仪检测；检查频率：每车道、每20m测1点）；2、基层：原材料质量检测（检查方法：查检验报告、复验；检查频率：按不同材料进场批次，每批检查一次）；压实度（检查方法：灌水法、灌砂法；检查频率：每1000平方取每压实层抽查3点）；基层、底基层试件作7d无侧限抗压强度，（检查方法：现场取样试验；检查频率：每2000平方抽检1组（6块））；道路弯沉（检查方法：弯沉仪检测；检查频率：每车道、每20m测1点）；3、沥青面层：原材料质量检测（沥青：检查方法：查出厂合格证、检验报告并进场复验；检查频率：按同一厂家、同一品种、同一标号、同一批号进场的沥青（石油沥青每100t为一批，改性沥青每50t为一批）每批次抽检一次；沥青混合料所用的粗集料、细集料、矿粉、纤维稳定剂等：检查方法：观察、检查进场检验报告；检查频率：按不同品种产品进场批次和产品抽样检验确定）；沥青混合料：检查方法：测温；检查频率：全数检查）；沥青混合料马歇尔试验：（检查方法：现场取样试验；检查频率：每日、每品种取样一次）；压实度（检查方法：马歇尔试验；检查频率：每1000平方取抽查1点）；面层厚度：（检查方法：钻孔或刨挖；检查频率：每1000平方取抽查1点）；道路弯沉（检查方法：弯沉仪检测；检查频率：每车道、每20m测1点）。
关于透水砖人行路面质量监督情况的报告透水砖人行路面具有良好的透水、透气性能，雨后不积水，雪后不打滑，可使雨水迅速渗入地下，补充土壤水和地下水，是取代彩板砖人行路面的新一代市政道路施工工艺。
透水砖是以无机非金属材料为主要原料，经成型等工艺处理后制成，具有较大水渗透性能的铺地砖，其边长大小、厚度、颜色可以按照建筑模数和设计要求确定，主要物理性能包括抗压强度、耐磨性、保水性及透水性。
碎石土路基压实度检测方法
碎石土路基压实度检测方法
摘要：本文主要介绍了碎石土路基压实度的几种检测方法，包括密度检测法、弹性模量法、灌砂法、核子密度仪法和表面振动压实仪法。
这些方法各有优缺点，选择合适的检测方法对于保证路基的稳定性和安全性至关重要。
一、密度检测法
密度检测法是一种传统的路基压实度检测方法，通过测量土体的密度来判断压实度。
具体操作如下：
采集一定量的土样，并确保土样具有代表性；
将土样放入标准容器中，并记录其质量；
测量土样的体积，可以通过排水法或颗粒分析等方法；
根据质量和体积计算土样的密度；
将计算出的密度与标准密度进行比较，以确定压实度。
密度检测法的优点是操作简单、成本低廉，适用于大规模的路基检测。
但是，该方法存在一定的误差，因为实际路况中的土体可能存在不均匀性或受到其他因素的影响。
二、弹性模量法
弹性模量法是通过测量土体的弹性模量来判断压实度。
土体的弹性模量越大，说明土体的压实度越高。
该方法的具体操作如下：
在待测路基上选取一定数量的测点；
使用弹性模量仪测量土体的弹性模量；
根据测量结果与标准值进行比较，确定压实度。
弹性模量法的优点是能够反映土体的力学性质，适用于不同类型和不同含水率的土体。
但是，该方法需要使用专业的弹性模量仪，且测量结果容易受到外界因素的影响。
三、灌砂法
灌砂法是一种通过测量填料的孔隙率来判断压实度的方法。
该方法的具体操作如下：
在待测路基上选取一定数量的测点；
使用标准砂填充孔隙；
测量填料的密度和质量；
根据密度和质量计算孔隙率；
将计算出的孔隙率与标准值进行比较，确定压实度。

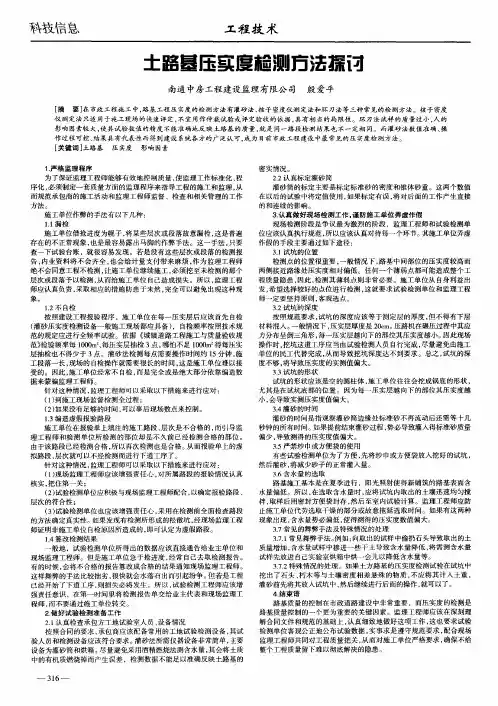

土路基压实度检测方法探讨
方法 。 密实情况 。 ２２认 真 标定 灌 砂 筒 ．
３２ 坑 的深 度 ．试
按照建设 工程报验 程序 ，施工单 位在每一压 实层后应 该首先 自检 （ 灌砂压实度检测设 备一般施工现场都应具备 ） ，自检频率 按照技术规 范的规定应进 行全频率试验 。依据 《 城镇道路工程施工 与质量验 收规 范》 检验频率每 ｌ０ ｍ２每压实层抽检 ３点 。 Ｏ０ 、 哪怕不足 ｌ０ ｍｚ Ｏ ０ 得每压实 层抽检也不得少于 ３ 。灌砂 法检 测每点需 要操作 时间约 ｌ 点 ５分钟 ， 施 工段落一长 ， 现场的 自 检操作就需要很 长的时间， 这是施 工单位难 以接 受的。因此 ， 施工单 位经常不 自 ， 检 而是完全 或是绝 大部分依靠 编造数 据来蒙骗监理工程师。 针 对 这 种 情 况 ， 工 程 师 可 以采 取 以下 措施 来 进 行 应 对 ： 监理 （） １ 到施工现场监督检测全过程 ； （） ２ 如果没有 足够的时 间， 以事后现场数点来控制 。 可 １ ３编造虚假报验路段 施工单位在报验单 上填注 的施 工路段 、 次是不合 格的 ， 层 而引导监 理工程 师和检测单位所检测 的部位却是不久前 已经检测合格 的部位 。 由于该路段 已经检测合格 ， 以再次检测也是合格。 所 从而报验单上的虚 拟路段 、 层次就可以不经 检测 而进行下道工序了。 针对这种情况 ， 监理工程 师可 以采取 以下措施来进行应对 ： （） １ 现场监理工程师应该增 强责任 心 ， 对所属路段的报验情 况认真 核实 ， 住第一关 ； 把 （） ２ 试验检测单位应积极与现场监理工程师配合 ， 以确定报验路段 、 层 次 的符 合 性 ； （） ３ 试验检测单位也应该增强责任心 ， 采用在检测前全面检查路段 的方 法 确 定 真 实 性 Байду номын сангаас如果 发现 有 检 测 所 形 成 的 松散 坑 ， 现 场 监 理 工 程 经 师证 明非施工单位 自检原因所 造成 的， 即可认定为虚假路段 。 １ ． 改 检 测 结 果 ４篡 般地 ，试验检测单位所得出的数据应该直接通告给业主单位和 现场监理工程师 。但是施工单位急于抢进度 ， 经常 自己去取检测报告。 有的时候 ， 会将不合格的报告篡改成合格的结果通知现场监理工程师。 这样舞弊的手法 比较拙劣 ， 很快就会水落石出而 引起纷争。 但若是工程 已经 开 始 了下 道 工 序 ， 损 失 必 将 发 生 。所 以 ， 验 检 测 工 程 师 应 该 增 则 试 强责任意识 ，在第一时间里将检测报告单交给业主代表和现场监理工 程师 ， 而不要通过施工单位转交 。 ２做 好 试 验 检 测 准 备 工 作 ． ２１ 真检查 承包方工地试验室人员 、 ．认 设备情况 按照合同的要求 ， 承包商应该配备 常用 的工地试验检测设备 ， 其试 验人员和检测设备应 该符合要求。灌砂 法所需仪器设备非常简单 ， 主要 设备为灌砂筒和烘箱 。 尽量避免采用酒精燃烧法测含水量 ， 将土质 其会 中的有机质燃烧掉 而产生误 差 ，检测数据 不能 足以准确 反映土路基 的
路基压实度的检测方法与评价
路基压实度的检测方法与评价作者：邹俊涛来源：《现代商贸工业》2012年第12期摘要：在高等级公路的建设中，对路基质量有效快速检测评价至关重要。
主要介绍常用路基压实度质量检测方法的技术特点、操作方法和设备要求及相应的评价体系，初步分析DCP技术与PFWD技术在高等级公路路基压实质量检测和评价体系中的优势。
关键词：路基压实；检测；评价中图分类号：TB文献标识码：A 文章编号：1672-3198（2012）12-0191-021 路基压实度的常用检测方法路基压实度的常用检测方法有灌砂法、核子密度仪测定法和环刀法等，在实际工程中，还有地质雷达和振动压路机载压实度仪。
（1）灌砂法。
灌砂法是现场测定密度的标准方法，也是施工过程中检测路基压实度最常用的试验方法之一。
此其测量精度较高、准确性好。
但灌砂法存在许多缺点，如最大干密度的取样试验、沿线土质变化的多样性、凿洞大小等等受人为因素影响较大，同时对于粗粒土、填石路基，灌砂法并不适用。
灌砂法每进行一个测点需量砂、凿洞、灌砂、称量等步骤，测试时间较长。
（2）环刀法。
环刀法是测量现场密度的传统方法。
在用环刀法测定土的密度时，应使所测密度能代表整个碾压层的平均密度。
然而，这在实际检测中是比较困难的，只有使环刀所取的土恰好是碾压层中间的土，环刀法所得的结果与灌砂法的结果才可能大致相同。
环刀内径6~8cm，高2~3cm，体积较小，从而导致取样的质量过小，使试验数值的精度和稳定度受到一定的影响，进而影响试验结果的代表性。
另外，环刀法适用面较窄，对于含有粒料的稳定土及松散性材料无法使用。
（3）核子密度仪。
核子密度仪法是利用放射性元素测量土或路面材料的密度和含水量。
这类仪器的特点是测量速度快，需要人员少。
但由于规范中同时规定核子密度仪检测方法只适用于施工现场的快速评定，不宜用作仲裁试验或评定验收的依据，使得核子密度仪检测方法的应用具有相当的局限性，核子密度仪还可能对人体造成辐射伤害。
三种常用检测路基压实度检测的方法之欧阳美创编
路基压实度测定方法及其操作规程灌砂法1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。
1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。
（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。
（4）玻璃板：边长约500--600mm的方形板。
（5）试样盘：小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。
（6）天平或台秤：称量10--15kg，感量不大于1g。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
（7）含水量测定器具：如铝盒、烘箱等。
（8）量砂：粒径0.3～0.6mm清洁干燥的砂，约20－40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。
（9）盛砂的容器：塑料桶等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
路基压实度测定方法及其操作规程灌砂法1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。
1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。
（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。
（4）玻璃板：边长约500--600mm的方形板。
（5）试样盘：小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。
（6）天平或台秤：称量10--15kg，感量不大于1g。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
（7）含水量测定器具：如铝盒、烘箱等。
（8）量砂：粒径0.3～0.6mm清洁干燥的砂，约20－40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。
（9）盛砂的容器：塑料桶等。
（10）其它：凿子、螺丝刀、铁锤、长把勺、长把小簸箕、毛刷等。
表1 灌砂仪的主要尺寸要求注：如集料的最大粒径超过31.5mm，则应相应地增大灌砂筒和标定罐的尺寸。
如集料的最大粒径超过53mm，灌砂筒和现场试洞的直径应为200mm。
3 方法与步骤3.1 按现行试验方法对检测对象试样用同一种材料进行击实试验，得到最大干密度（cρ）及最佳含水量。
3.2 按1.2的规定选用适宜的灌砂筒。
3.3 按下列步骤标定灌砂筒下部圆锥体内砂的质量：（1）在灌砂筒筒口高度上，向灌砂筒内装砂至距筒顶15mm左右为止，称取装入筒内砂的质量m1，准确至1g。
以后每次标定及试验都应该维持持装砂高度与质量不变。
（2）将开关打开，使灌砂筒筒底的流砂孔、圆锥形漏斗上端开口圆孔及形状铁板中心的圆上下对准，让砂自由流出，并使流出砂的体积与工地所挖坑内的体积相当（或等于标定罐的容积），然后关上开关。
（3）不晃动储砂筒的砂，轻轻地将罐砂筒移至玻璃板上，将开关打开，让砂流出，直到筒内砂不再下流时，将开关关上，并细心地取走灌砂筒。
（4）收集并称量留在玻璃板上的砂或称量筒内的砂，准确至1g。
玻璃板上的砂就是填满筒下部圆锥体的砂（m2）。
（5）重复上述测量三次，取其平均值。
3.4 按下列标定量砂的松方密度sρ（g/cm3）；（1）用水确定标定罐的容积Ⅴ，准确至1mL。
（2）在储砂筒中装入质量为m1的砂，并将灌砂筒放在标定罐上，将开关打开，让砂流出。
在整个流砂过程中，不要碰动灌砂筒，直到储砂筒内的砂不再下流时，将开关关闭。
取下灌砂筒，称取筒内剩余的质量（m 3），准确至1g 。
（3）按式（1）计算填满标定罐所需砂的质量m a （g ）：321m m m m a --=（1）式中：m a ——标定罐中砂的质量（g ）；m 1——装入灌砂筒内的砂的总质量（g ）；m 2——灌砂筒下部圆锥体内砂的质量（g ）；m 3——灌砂入标定罐后，筒内剩余砂的质量（g ）；（4）重复上述测量三次，取其平均值。
（5）按式（2）计算量砂的单位质量s ρ；V m as =ρ（2）式中：s ρ——量砂的单位质量（g/cm 3）V ——标定罐的体积（cm3）3.5 试验步骤（1）在试验地点，选一块平坦表面，并将其清扫干净，其面积不得小于基板面积。
（2）将基板放在平坦表面上，当表面的粗糙度较大时，则将盛有量砂（m 5）的灌砂筒放在基板中间的圆孔上，将灌砂筒的开关打开，让砂流入基板的中孔内，直到储砂筒内的砂不再下流时关闭开关。
取下灌砂筒，并称量筒内砂的质量（m 6），准确至1g 。
（3）取走基板，并将留在试验地点的量砂收回，重新将表面清扫干净。
（4）将基板放回清扫干净的表面上（尽量放在原处），沿基板中孔凿洞（洞的直径与灌砂筒一致）。
在凿洞过程中，应注意不使凿出的材料丢失，并随时将凿松的材料取出装入塑料袋中，不使水分蒸发。
也可放在大试样盒内。
试洞的深度应等于测试层厚度，但不得有下层材料混入，最后将洞内的全部凿松材料取出。
对土基或基层，为防止试样盘内材料的水分蒸发，可分几次称取材料的质量。
全部取出材料的总质量为m w，准确至1g。
注：当需要检测厚度时，应先测量厚度后再进行这一步骤。
（5）从挖出的全部材料中取有代表性的样品，放在铝盒或洁净的搪瓷盘中，测定其含水量（ω，以%计）。
样品的数量如下：用小灌砂筒测定时，对于细粒土，不少于100g；对于各种中粒土，不少于500g。
用大灌砂筒测定时，对于细粒土，不少于200g；对于各种中粒土，不少于1000g；对于粗粒土或水泥、石灰、粉煤灰等无机结合料稳定材料，宜将取出的全部材料烘干，且不少于2000g，称其质量（m d），准确至1g。
（6）将基板安放在试坑上，将灌砂筒安放在基板中间（储砂筒内放满砂到要求质量m1），使灌砂筒的下口对准基板的中孔及试洞，打开灌砂筒的开关，让砂流入试坑内，在此期间，应注意勿碰动灌砂筒。
直到储砂筒内的砂不再下流时，关闭开关，仔细取走灌砂筒，并称量筒内剩余砂的质量（m4），准确至1g。
（7）如清扫干净的平坦表面的粗糙度不大，也可省去（2）和（3）的操作。
在试洞挖好后，将灌砂筒直接对准放在试坑上，中间不需要放基板。
打开筒的开关，让砂流入试坑内。
在此期间，应注意勿碰动灌砂筒。
直到储砂筒内的砂不再下流时，关闭开关。
仔细取走灌砂筒，并称量剩余砂的质量（m′4），准确至1g 。
（8）仔细取出试筒内的量砂，以备下次试验时再用。
若量砂的湿度已发生变化或量砂中混有杂质，则应该重新烘干、过筛，并放置一段时间，使其与空气的湿度达到平衡再用。
4 计算4.1 按式（3）或（4）计算填满试坑所用的砂的质量b m （g ）： 灌砂时，试坑上放有基板时：1456()b m m m m m =---（3）灌砂时，试坑上不放基板时：2'41m m m m b --=（4）式中：b m ——填满试坑的砂的质量（g ）；1m ——灌砂前灌砂筒内砂的质量（g ）；2m ——灌砂筒下部圆锥体内砂的质量（g ）；'44m 、m ——灌砂后，灌砂筒内剩余的质量（g ）；)(65m m -——灌砂筒下部圆锥体内及基板和粗糙表面间砂的合计质量（g ）；4.2 按式（5）计算试杭材料的湿密度w ρ（g/cm 3）:s b w w m m ρρ⨯=（5）式中：w m 一一试坑中取出的全部材料的质量（g ）s ρ一一量砂的单位质量（g/cm3）4.3 按式（6）计算试杭材料的干密度d ρ（g/cm3）:w wd 01.01+=ρρ（6）式中：ω——试坑材料的含水量（%）。
4.4 当为水泥、石灰、粉煤等无机结合料稳定土的场合，可按式（7）计算干密度d ρ（g/cm 3）:s b d d m m ρρ⨯=（7）式中：b m ——试坑中取出的稳定土的烘干质量（g ）。
4.5 按式（8）计算施工压实度：K=d ρ/c ρ×100（8）式中：K ——测试地点的施工压实度（%）；d ρ——试样的干密度（g/cm 3）；c ρ——由击实试验得到的试样的最大干密度（g/cm 3）。
注：当试坑材料组成与击实试验的材料有较大差异时，可以试坑材料作标准击实，求取实的最大干密度。
核子密度仪法1 仪具与材料（1）核子密度湿度仪：符合国家规定的关于健康保护和安全使用标准，密度的测定范围为 1.12～2.73g/cm3 ，测定误差不大于±0.03 ，含水率测量范围为0～0.64 , 测定误差不大于± 0.015 g/cm3 。
它主要包括下列部件：①γ 射线源：双层密封的同位素放射源，如铯一137 、钴－60 或镭-226等。
②中子源：如镅（241）一铍等。
③探测器：γ射线探测器或中子探测器等。
④读数显示设备：如液晶显示器。
脉冲计数器、数率表或直接读数表。
⑤标准板：提供检验仪器操作和散射计数参考标准用。
⑤安全防护设备：符合国家规定要求的设备。
⑥.刮平板、钻杆、接线等。
（2）细砂：0.15～0.3mm。
（3）天平或台称。
（4）其他：毛刷等。
本方法用于测定沥青混合料面层的压实密度时，在表面用散射法测定，所测定沥青面层的层厚应不大于根据仪器性能决定的最大厚度。
用于测定土基或基层材料的压实密度及含水量时，打洞后用直接透射法测定，测定层的厚度不宜大于20cm。
2 准备工作(1)每天使用前按下列步骤用标准板测定仪器的标准值：①接通电源，按照仪器使用说明书建议的预热时间，预热测定仪。
②在测定前，应检查仪器性能是否正常，在标准板上取3～4个读数的平均值建立原始标准值，并与使用说明书提供的标准值校对，如标准读数超过仪器使用说明书规定的限界时，应重复此项标准的测量，若第二次标准计数仍超出规定的限界时，需视作故障并进行仪器检查。
(2)在进行沥青混合料压实层密度测定前，应用核子仪对钻孔取样的试件进行标定；测定其它材料密度时，宜与挖坑灌砂法的结果进行标定。
标定的步骤如下：①选择压实的路表面，按要求的测定步骤用核子仪测定密度，读数；②在测定的同一位置用钻机钻孔法或挖坑灌砂法取样，量测厚度，按规定的标准方法测定材料的密度；③对同一种路面厚度及材料类型，在使用前至少测定15处，求取两种不同方法测定的密度的相关关系，其相关系数应不小于0.9。
(3)测试位置的选择:①按照随机取样的方法确定测试位置，但与距路面边缘或其他物体的最小距离不得小于30cm。
核子仪距其他射线源不得少于10m。
②当用散射法测定时，用细砂填平测试位置路表结构凹凸不平的空隙，使路表面平整，能与仪器紧密接触。
③当使用直接透射法测定时，的方法在表面上用钻杆打孔，孔深略深于要求测定的深度，孔应竖直圆滑并稍大于射线源探头。
(4)按照规定的时间，预热仪器。
3测定步骤(1)如用散射法测定时，将核子仪平稳地置于测试位置上。
