管材规格及其单位换算_英寸
Φ和DN的定义,口径DN与分,英寸分数换算
公称内径英寸米重kg根重kgDN15 1/2 21."32."82."45DN20 3/426."92."82."451."669."961."7610."56DN25 133."73."22."82."4114."462."55415."32DN321."2542."43."06 3."36 20."16 3."56 21."36DN40 1."5 48."3 3."5 3."06 3."87 23."224."10 24."60DN50 2 60."3 3."8 3."3255."29 31."74 5."607 33."64DN6576."14."03."57."1142."667."53645."21DN80 3 88."94."08."3850."288."8853."28DN100 4 114."34."010."88 65."2811."5369."18DN125 5 140 4."515."0490."2415."94298."65DN150 6168."34."518."18109."0819."27115."62DN200 8219."16."0(焊管)31."53189."18Φ和DN的定义，口径DN与分，英寸分数换算Φ和DN的定义，口径DN 与分，英寸分数换算在选购管道和流量计通常要用到Φ和DN.“Φ”和“DN”一般都用来表示直径.“Φ”和“DN”一般都用来表示直径.Φ是表示外径,而DN指内径DN。
常用管径及其它单位换算
1. 工程上管子的公称尺寸表示它的内径，这里表示内径1/2英寸，在公制管中圆整为15mm。
2. 常用列表内径（公制）内径（英制）外径俗称61/810 1分81/413.52分103/817 3分151/221.34分203/426.86分25133.51吋钢管公称直径无缝钢管Sch对应的压力等级如何推算，在此稍做解释：Sch壁厚系列是1938年美国国家标准协会ANSI B36.10（焊接和无缝钢管）标准规定的，中国石油[wiki]化工[/wiki]企业钢管系列（SH3405）也是按管子表号表示壁厚系列。
管子表号（Sch）是设计压力与设计温度下材料的许用应力的比值乘以1000；并经圆整后的数值。
即Sch=（P/σ）×1000，其中，P为设计压力（MPa），σ为设计温度下材料的许用应力（MPa）。
切记：管子表号Sch不是壁厚，是壁厚系列。
同一管径在不同的管子表号中其壁厚各异！一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
英制管

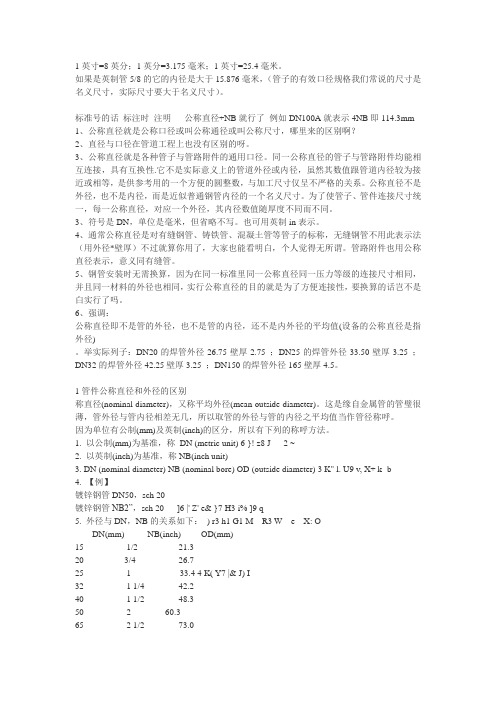

1英寸=8英分；1英分=3.175毫米；1英寸=25.4毫米。
如果是英制管5/8的它的内径是大于15.876毫米，（管子的有效口径规格我们常说的尺寸是名义尺寸，实际尺寸要大于名义尺寸）。
标准号的话标注时注明公称直径+NB就行了例如DN100A就表示4NB即114.3mm1、公称直径就是公称口径或叫公称通径或叫公称尺寸，哪里来的区别啊？2、直径与口径在管道工程上也没有区别的呀。
3、公称直径就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。
为了使管子、管件连接尺寸统一，每一公称直径，对应一个外径，其内径数值随厚度不同而不同。
3、符号是DN，单位是毫米，但省略不写。
也可用英制in表示。
4、通常公称直径是对有缝钢管、铸铁管、混凝土管等管子的标称，无缝钢管不用此表示法（用外径*壁厚）不过就算你用了，大家也能看明白，个人觉得无所谓。
管路附件也用公称直径表示，意义同有缝管。
5、钢管安装时无需换算，因为在同一标准里同一公称直径同一压力等级的连接尺寸相同，并且同一材料的外径也相同，实行公称直径的目的就是为了方便连接性，要换算的话岂不是白实行了吗。
6、强调：公称直径即不是管的外径，也不是管的内径，还不是内外径的平均值(设备的公称直径是指外径)。
举实际列子：DN20的焊管外径26.75壁厚2.75 ；DN25的焊管外径33.50壁厚3.25 ；DN32的焊管外径42.25壁厚3.25 ；DN150的焊管外径165壁厚4.5。
1管件公称直径和外径的区别称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
管道英制与公制对照表【范本模板】
管道尺寸(英制与公制对照表)ﻫ英寸是长度单位。
1 英寸= 2。
539９9991８ 厘米(公分)。
英寸或［吋]是使用于联合王国(UK,即英国(英联邦)的长度单位.美国等国家也使用它。
在台湾与香港,“英寸”通常写作“吋”。
英寸的常用简写为［in ］或[＂]“吋”是近代新造的字,念作“英寸”,属汉字中一字念两音的字,其他如“浬”念作“海里”等,借用中国传统的长度单位“寸",并加口旁以示区别。
一、尺寸： DN １５（４分管）、DN2０（6分管)、ＤN ２５(1寸管)、DN32（1寸2管)、DN4０(1寸半管）、DN5０(２寸管）、DN65（2寸半管)、DN80（3寸管)、ＤN １0０(4寸管)、D Ｎ１25（5寸管)、DN150(6寸管）、ＤN20０(8寸管）、D Ｎ250(10寸管）等．二、把１英寸分成8等分: １／8 １/4 3/8 1/2 5/８ 3/4 7/8 英寸。
相当于通常说的１分管到7分管，更小的尺寸用１/16、1/32、1／6４来表示，单位还是英寸。
如果分母和分子能够约分(如分子是２、4、8、1６、32)就应该约分.ﻫ英寸的表示是在右上角打上两撇，如１／２”如DN25(２5mm,下同)的水管就是英制1”的水管,也是以前的8分水管.ﻫDN15的水管就是英制1／2”的水管，也是以前的4分水管。
ﻫ如DN20的水管就是英制3/4＂的水管,也是以前的6分水管外径与DN,ＮB 的关系如下： 公称管子尺寸(ＮPS ）/in ０。
25 0.5 ０。
７５1。
０ １。
25 1。
5 2.0 2。
5 3．0 4.0 6．0 公称直径(DN ）/mm61５ ２0 ２５ 3240 5０ 6580 10０ 150公称管子尺寸(NPS)/in ８.0 １0。
0 12.０ 14.０ １6。
0 １8。
0 20。
0 24。
0 3６。
0 4２。
０ 4８.0公称直径（D Ｎ）/mm２００25０ 30０ 3５0 ４0０ 450 500 600 900 １000 1200 管子规格及有关数据公称直径 英 寸 外 径 近似内径壁 厚 相当于无缝管普厚/加厚m ｍ ＂ mm mm mm mm 15 4分 21。
管径公制及英制的对照表
管径公制及英制的对照表管径公制及英制的对照表公称直径(nominal diameter)，⼜称平均外径(mean outside diameter)。
这是缘⾃⾦属管的管璧很薄，管外径与管内径相差⽆⼏，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼⽅法。
1. 以公制(mm)为基准，称 DN (metric unit)公制单位2. 以英制(inch)为基准，称NB(inch unit)英⼨单位3. DN (nominal diameter公称内径)，NB (nominal bore公称内径)，OD (outside diameter外径)英制管径和公制管径的换算⽅法⼀、管的直径指的是管的内径。
由于壁厚不⼀样，如4分管外径有多种。
4分、6分、1⼨是英制说法。
4分管1\2"---管径12.5mm6分管3\4"---管径19mm1吋管1"---管径25.4mm⼆、换算⽅法：1. 4分管是G1/2英⼨的俗称。
2. ⼯程上管⼦的公称尺⼨表⽰它的内径，这⾥表⽰内径1/2英⼨，在公制管中圆整为15mm。
3. 常⽤列表内径（公制）内径（英制）外径俗称6 1/8 10 1分8 ? 13.5 2分10 3/8 17 3分15 1/2 21.3 4分20 3/4 26.8 6分25 1 33.5 1吋三、⽔管的4分、6分、1⼨等指的是内径，⼤约15mm、20mm，25mm；8分为⼀⼨，所以4分、6分管⼜称为1/2、3/4；20mm对应4分管⼀般⽤于塑料管材，指的是管材的外径，实际的通径与4分管对应；所以新型管材的规格跟镀锌管相⽐要放⼤⼀个规格。
附：长度单位换算：1千⽶（公⾥）=2市⾥0.6241英⾥=0.540海⾥1⽶=3市尺=3.281英尺1海⾥=1.852千⽶（公⾥）=3.704市⾥=1.150英⾥1市尺=0.333⽶=1.094英尺1英⾥=1.609千⽶（公⾥）=3.219市⾥1英尺=12英⼨=0.914市尺⾯积单位换算：1平⽅千⽶（平⽅公⾥）=100公顷=4平⽅市⾥.=0.386平⽅海⾥1公亩=100平⽅⽶=0.15市亩1公顷=10000平⽅⽶=100公亩=15市亩质量（重量）单位换算：⼀千克（公⽄）=2市⽄=2.205英磅1市⽄=0.5千克（公⽄）=1.102英镑1英磅=16盎司=0.454千克（公⽄）=0.907市⽄容积（容量）单位换算：1升（公制）=1公⽄=1六升=1市升=0.220加仑（英制）1毫升=1西西=0.001升（公制）1加仑（英制）=4.546升=5.546市升管径公制及英制对照表规范不同，外径会有些许差异，请注意。
管道英制与公制对照表
管道尺寸（英制与公制对照表）英寸是长度单位。
1英寸二厘米（公
分）。
英寸或〔寸〕是使用于联合王国
（UK,即英国（英联邦）的长度单位。
美国等国家也使用它。
在台湾与香港, “英寸”通常写作“寸”。
英寸的常用简写为［in］或〔〃丨“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作
“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：
DN15（4 分管）、DN20 （6 分管）、DN25 （1 寸管）、DN32 （1 寸 2 管）、DN40 （1 寸半管）、DN50 （2 寸管）、DN65 （2 寸半管）、DN80 （3 寸
管）、DN100 （4 寸管）、DN125 （5 寸管）、DN150 （6 寸管）、DN200 （8 寸管）、DN250 （10寸管）等。
二、把1英寸分成8等分:1/8 1/4 3/8 1/2 5/8 3/4 7/8英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2〃
如DN25 （25mm,下同）的水管就是英制1 〃的水管，也是以前的8分水管。
DN15的水管就是英制1/2”的水管 > 也是以前的4分水管。
？
如DN20的水管就是英制3/4 〃的水管，也是以前的6分水管外径与DN, NB
的矢系如下:
管子规格及有矢数据
管道尺国际寸对照表。
钢管管径对照表
管件公称直径和外径的区别英寸管径标准管径英寸管径标准管径1/8 6mm1/4 8mm3/8 10mm1/2 15mm3/4 20mm1 25mm1-1/4 32mm1-1/2 40mm2 50mm21/2 65mm3 80mm4 100mm5 125mm6 150mm总之英寸*25.4=公制（亳米）称直径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称 DN (metric unit)2. 以英制(inch)为基准，称NB(inch unit)3. DN (nominal diameter)NB (nominal bore)OD (outside diameter)4. 【例】镀锌钢管DN50，sch 20镀锌钢管NB2”，sch 205. 外径与DN，NB的关系如下：------DN(mm)--------NB(inch)-------OD(mm)15-------------- 1/2--------------21.320--------------3/4 --------------26.725-------------- 1 ----------------33.432-------------- 1 1/4 -----------42.240-------------- 1 1/2 -----------48.350-------------- 2 -----------60.365-------------- 2 1/2 -----------73.080-------------- 3 -----------88.9100-------------- 4 ------------114.3125-------------- 5 ------------139.8150-------------- 6 ------------168.3200--------------- 8------------219.1上面数据依ASTM A53仅共参考。
管径单位换算（毫米到DN值的计算）
管径单位换算（毫⽶到DN值的计算）
管径单位换算（毫⽶到DN值的计算）
点击次数：2297 发布时间：2010-6-10 14:41:12
不锈钢管中：
“Φ”和“DN”⼀般都⽤来表⽰直径，区别是：
“Φ”标识普通圆的直径，或管材的外径乘以壁厚，如：Φ25×3标识外径25mm，壁厚为3mm的管材；“DN”：标识管材和阀门等管件的公称直径，通常接近于内径。
是为了⼯程安装配套⽽建⽴的标准术语。
Φ是表⽰外径,⽽DN指内径 DN：公称直径Ф：外径
现在的管⼦⼀般都是以英⼨为单位，毫⽶只是⼀个⽐较近似、好记的数。
⽐如DN50的管⼦应该是2英⼨，1英⼨=25.4mm，2英⼨应该是50mm，这时还要看管⼦的壁厚，⼀般螺旋管都在5mm以上，以5mm为例，DN50的管⼦的外径应该在60mm左右。
钢管外径和壁厚毫⽶与英⼨换算
1⼨=8分；
1英⼨=25.4毫⽶；
1英⼨=（25.4*3）/100=0.762⼨
英⼨分数习惯称呼公称通径DN
1/8 ⼀分 6
1/4 ⼆分 8
3/8 三分 10
1/2 四分 15
5/8 五分
3/4 六分 20
7/8 七分
1 25
1_1/4 32
1_1/2 40
2 50
2_1/2 65
3 80 3_1/2 90
4 100
5 125。
管道常用标准尺寸对照
水管气管管道常用标准尺寸对照：1英寸=2.54厘米把1英寸分成8等分；1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管。
DN15的水管就是英制1/2"的水管，也是解放前的4分水管。
如DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
一、尺寸：见附表二、标准：有英制标准和国际标准两种。
三、材质：材质就有很多，根据不同的需要。
1、塑料管：有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2、金属管：镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
我国水管的规格均采用我国法定单位的公称直径来标称的。
如DN20，就是表示公称直径20毫米的镀锌水管。
镀锌水管的系列有：DN15、DN20、DN25、DN32、DN4O、DN50、DN65、DN80、DN100、......等。
你说的几分几分的名称，是解放前我国落后，没有自己的规格和单位，就沿用了英国的单位。
英国的单位是：1英尺（ft）=12英寸 1英寸（in）=1000英丝（mil）。
其中水管的规格是英寸的分数，刚好是把一英寸分成了八份就好表示水管的规格，就创造了一个英分的单位。
其实没有英分这个单位，而是用分数带上英寸来表示1英寸以下的尺寸。
把英寸分成8分，应该是这样说：1/8英寸1/43/81/25/83/47/8相当于常说的1分到7分,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分，如分子是2、4、8、16、32时如果能够约分，就应该约分。
DN与英寸对照表-dn和英寸
公称通径是管路系统中所有管路附件用数字暗示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字标记。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN|英寸|公称外径对照
DN|英寸|公称外径之间的关系见下表：
俗称
英寸in.
DN
公称外径mm
4分
1/2
15
φ20
6分
3/4
20
φ25
1寸
1
25
φ32
1寸2
11/4
32
φ40
1寸半
11/2
40
φ50
2寸
2
50
φ63
2寸半
21/265Biblioteka φ753寸3
80
φ90
4寸
4
100
φ110
5寸
5
125
φ140
6寸
6
150
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。
同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；
为了使管子、管件连接尺寸统一，采取公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。
其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度分歧而分歧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管材规格及其单位换算
1英寸=25.4毫米=8英分
把1英寸分成8等分：1/8 1/4 3/8 1/2 5/8 3/4 7/8英寸，相当于通常说的1分管到7
分管。
更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"。
DN25（25mm，下同）的水管就是英制1"的水管，也是解放前的8分水管；DN15的水管就是英制1/2"的水管，也是解放前的4分水管；DN20的水管就是英制3/4"的水管，也是解放前的6分水管。
1.尺寸
水管气管管道常用标准尺寸对照
DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
管道都是以内径计算的，不过管道的丝扣螺纹都是以中径来计算的．用通径DN表示．
2.标准
有英制标准和国际标准两种。
3.材质
1）塑料管：
有PVC、UPVC、PPR、PPR稳态塑铝合金、铝塑管、玻纹管、PE管等。
2）金属管：
镀锌管、不锈钢管、不锈钢衬塑管、薄壁不锈钢管、镀锌衬塑管、铜管、铸铁管等。
管径（GB/T50106-2001）
一、管径单位
管径应以mm为单位
二、管径的表达方式
管径的表达方式应符合下列规定：
1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示；
5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。
塑料管也用外径表示，如De63。
其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM 的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚.
不过管道的丝扣螺纹都是以中径来计算的．用通径DN表示．螺纹分公制M和英制G，管道螺纹一般用英制，螺纹角度为55度．公制是60度．．
通常说的4分管是按英寸来说的，因此4分管就是1/2英寸（4/8=1/2），而一英寸=25.4mm，所以4分管的内径就是25.4/2=12.7mm，而这就是通常所说的DN15水管的内径。
因此4分管就指的是DN15水管。
请问DN15,DN20,DN25等钢管是指钢管的内径还是外径?
DN15,DN20,DN25是外径。
四分管和六分管的直径 1 英寸=25.4毫米 =8英分 1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20
2分管 DN8 4分管 DN15 6分
管 DN20 1′ DN25 1.2′ DN32 1.5′ DN40 2′ DN50 2.5′ DN65 3′ DN80 4′ DN1 00 5′ DN125 6′ DN150 8′ DN200 10′ DN250 12′ DN300
GB/T50106-2001 2.4管径
2.4.1管径应以mm为单位。
2.4.2管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示；
5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）
一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也称公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径.。
