最新初三物理电学综合题(较难)及详细答案解析

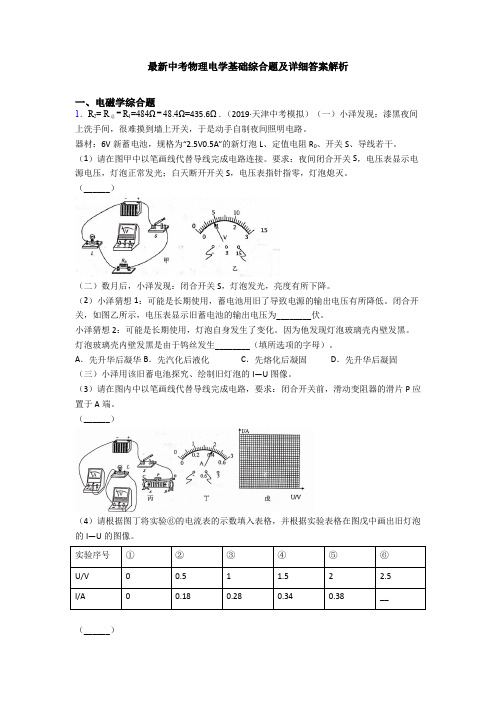

最新初三物理电学综合题(较难)及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。

器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。

（1）请在图甲中以笔画线代替导线完成电路连接。

要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。

（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。

（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。

闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。

小泽猜想2：可能是长期使用，灯泡自身发生了变化。

因为他发现灯泡玻璃壳内壁发黑。

灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。

A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。

（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。

（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。

实验序号①②③④⑤⑥U/V00.51 1.52 2.5I/A00.180.280.340.38__（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。

根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。

完成解答。

【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。

即先升华后凝华，故选A。

（三）（3）滑动变阻器的接线柱应一上一下串联电路中，闭合开关前，滑动变阻器的滑片P应置于A端，即最大值端，所以应将B接线柱接入电路中，电路图如下：（4）由图丁可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；根据实验数据，描点连线画出旧灯泡的I-U图象，如图所示：2．电动机的机械功W机＝W−Q＝3.3×105J−1.5×104J＝3.15×105J，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I，外部电路的等效电阻为R，电源内部电阻为r(r为定值)，电源电动势为E，根据串联电路电压特点有E=IR+Ir。

现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。

(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。

(2) 请你计算出变阻器的总电阻R 1的大小。

小贴士电源两极间存在电压。

实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。

【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。

当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值；【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。

（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。

当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。

（2）当滑动变阻器取最大值时，电路中电流最小为I 1，电压表V 1的示数为U 5,则 外部电路的等效电阻为51U R I =串，当滑动变阻取最小值时，电路中电流最大，电压表V 2的示数为U 4，电流表示数为I 4，则 41041U U R I I ==，3．（2）由物体运动的距离与物体质量、水平拉力和速度的关系得到：s =222mv Mv F F =磁，F 磁= BIL ，得到s =22Mv BIL，v =2BILs M 。

（2019·山西中考模拟）阅读短文，回答问题： 开天辟地薪火相传180万年前，黄河中游的早期猿人点燃了人类文明的第一把圣火；180万年后的今天，我们站在同样的地方﹣﹣山西省运城市西侯度遗址，采集万众瞩目的“第二届全国青年运动会”圣火，正式开启了二青会火炬传递征程!圣火采集：2019年3月28日上午，一缕阳光透过遗址洞穴顶部的条缝隙射进采火洞，照射在凹面镜上，会聚到采火器中，火苗渐起引燃采火棒，如图甲，其原理图如图乙。

之后顺利点燃采火盆，圣火采集圆满成功。

火炬传递：二青会火炬名为“山河”，如图丙，选用电解铝材质，其质量仅为1.2kg ，设计上融合了山西的历史、地理、文化等元素。

二青会网络火炬传递采用最前沿的AR 技术，首创微信小程序传递方式，任何人通过微信账号即可登录5月4日，途经33个省级站点传递后，二青会圣火再次抵达山西运城，与实体火炬传递同步，直到8月18日开幕式传递结束，是史上历时最长的一次网络火炬传递AR 技术是利用计算机生成一种逼真的虚拟环境，通过传感设备使人“身临其境”，用户通过AR 拍照、AR 扫一扫、限时跑步、趣味游戏和答题等方式进行网络火炬传递，其中最受欢迎的AR 拍照，可以实现“人+传递站点背景图+吉祥物”的合影，如图丁从古朴大气的圣火采集，到网络火炬传递方式的创新，都体现了传承与创新的完美结合。

开天辟地，薪火相传，青春不息激发时代新人开启奋斗新征程!（1）电视机前的观众通过卫星转播收看圣火采集仪式直播，这是通过_____（选填“超声波”或“电磁波”）传递信号的；（2）如图乙，一束射向O 点的光线经凹面镜反射后，射入采火器B 点，请在图中画出反射光线，并通过作图确定镜面的位置（研究单条光线时可将凹面镜的一小段近似看成平面镜）；（________）（3）如图丁中的合影背景是计算机生成的一种_____环境，首创微信小程序网络传递的好处是_____（写出一条）；（4）如图丙的火炬选用电解铝材质，大大减轻了它的质量请你用所学的物理知识解释其中的道理。

_____【答案】电磁波虚拟人人都可以参与详见解析【解析】【详解】（1）世界各地的观众通过卫星的实况转播欣赏了比赛直播，卫星通信是通过电磁波来传递信号的；（2）连接OB，OB光线为反射光线，由光反射定律可知，反射角等于入射角，所以先做出反射光线与入射光线的夹角的平分线，过入射点作这个角平分线的垂线，可以得到平面镜的位置，如下图所示：（3）合影背景是计算机生成的一种虚拟环境，微信小程序网络传递可以让人人都可以参与；4．（4）因为电解铝的密度小，根据公式ρ=mV可知，火炬体积一定时，选用电解铝材质会大大减轻火炬质量。

（2019·广东中考模拟）如图甲是某饮水器的原理图。

饮水器的容器内有密封绝缘的电热丝R1（是一个定值电阻）和热敏电阻R x，只要水面到达如图所示的位置，接触开关S1就会导通。

继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。

（1）若分别把电热丝R1和热敏电阻R x单独接入某电源电路中，它们的电流随电压的变化曲线是图乙中A、B、C中的两条。

可知R1的阻值是_____Ω，饮水器的正常加热功率是_____W。

（2）为了使继电器开关S2在饮水器内的水加热至沸腾后能自动切断加热电路，热敏电阻R x应选择图乙中的_____（选填图象中的字母）。

在使用过程中，发现饮水器内的水实际加热到90℃就自动切断了加热电路，为了使水能在加热至沸腾后才能自动切断加热电路，可将滑动变阻R2的滑片向_____调节。

（3）已知该饮水器装有10kg水，在实际使用中发现，当只有饮水器接入电路中时，它将水从20℃加热到100℃的过程中，电能表的转盘转了3000转，则该饮水器加热过程中的热效率是_____（保留小数点后一位）。

（电能表参数“2500revs/kW•h”，水的比热容为4.2×103J/（kg•℃））【答案】10 4840 C 左 77.8%【解析】【详解】（1）因为R1是定值电阻，则通过R1的电流与它两端电压成正比，其I﹣U图象为过原点的倾斜直线，所以图像中B为定值电阻R1的电流随电压的变化曲线；结合欧姆定律，取图像中点（10V，1.0A）可得，R1的阻值为R1＝UI＝10V1A＝10Ω，其正常工作时的功率为P＝2U R ＝2220V10（）＝4840W。

（2）为了使饮水器在水加热至沸腾后能自动切断加热电路，则应使继电器开关S2断开，应减弱电磁铁的磁性，根据影响电磁铁磁性强弱的因素可知应减小控制电路中的电流，由欧姆定律可知此时热敏电阻的阻值应变大，即热敏电阻R x的阻值应随温度升高而变大，图乙中C曲线反映了电阻的阻值随温度升高（两端电压越高，电流越大，产生热量越多，温度就越高）而变大的特性，故选C；若要饮水器内的水加热到90℃还能继续加热，即继电器开关S2仍然是闭合的，需要增强电磁铁的磁性，应增大此时控制电路中的电流，由欧姆定律可知应减小控制电路的总电阻，而温度为90℃时热敏电阻的阻值是一定的，所以应减小滑动变阻器R2的阻值，即R2的滑片向左调节。

5．（4）电热管与导线串联，通过它们的电流I和通电时间t相等，因为导线的电阻远小于电热管的电阻，由焦耳定律Q=I2Rt可知导线上产生的热量少；由题可知，加热与打浆的时间之比为3：1，设打浆时间为t打浆=t，则加热时间为t加热=3t，总的工作时间为t总=4t，豆浆机正常打好一次豆浆的消耗的总电能为0.17k W•h，0.17kW•h=P加热t加热+P打浆t打浆=1.1kW×3t+0.1kW×t，解得：t＝0.05h，则打好一次豆浆需要的时间：t总=4t=4×0.05h=0.2h。
