钇稳定氧化锆气溶胶阻爆效率研究
钇元素掺杂对铈锆固溶体性能的影响

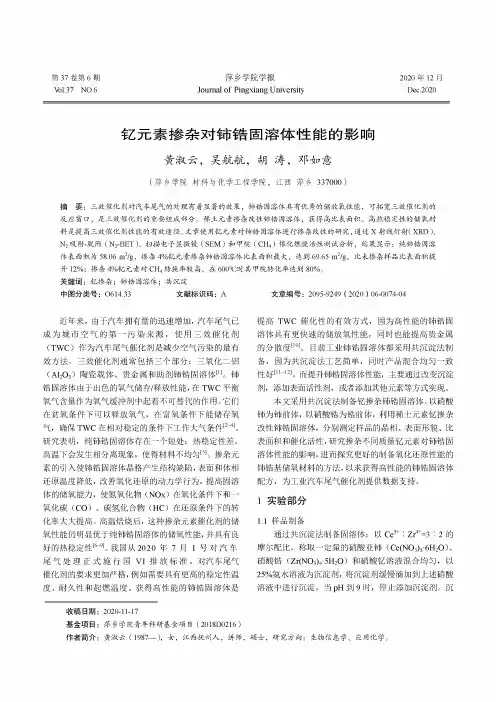

第37卷第6期V d1.37NO.62020年12月Dec.2020萍乡学院学报Journal of Pingxiang University钇乙兀素掺杂对铈错固溶体性能的影响黄淑云，吴航航，胡涛，邓如意（萍乡学院材料与化学工程学院，江西萍乡337000）摘要：三效催化剂对汽车尾气的处理有着显著的效果，铈锆固溶体具有优秀的储放氧性能，可拓宽三效催化剂的反应窗口，是三效催化剂的重要组成部分。
稀土元素掺杂改性铈锆固溶体，获得高比表面积、高热稳定性的储氧材料是提高三效催化剂性能的有效途径。
文章使用钇元素对铈锆固溶体进行掺杂改性的研究，通过X射线衍射（XRD）、N2吸附-脱附（N2-BET）、扫描电子显微镜（SEM）和甲烷（CH4）催化燃烧活性测试分析，结果显示：纯铈锆固溶体表面积为58.06m2/g,掺杂4%钇元素掺杂铈锆固溶体比表面积最大，达到69.65m2/g，比未掺杂样品比表面积提升12%；掺杂4%钇元素对CH4转换率较高，在6009时其甲烷转化率达到80%。
关键词：钇掺杂；铈锆固溶体；共沉淀中图分类号：0614.33文献标识码：A近年来，由于汽车拥有量的迅速增加，汽车尾气已成为城市空气的第一污染来源，使用三效催化剂（TWC）作为汽车尾气催化剂是减少空气污染的最有效方法。
三效催化剂通常包括三个部分：三氧化二铝（AI2O3）陶瓷载体、贵金属和助剂铈锆固溶体［1］o铈锆固溶体由于出色的氧气储存/释放性能，在TWC平衡氧气含量作为氧气缓冲剂中起着不可替代的作用。
它们在贫氧条件下可以释放氧气，在富氧条件下能储存氧气，确保TWC在相对稳定的条件下工作大气条件［2~4］o 研究表明，纯铈锆固溶体存在一个短处：热稳定性差，高温下会发生相分离现象，使得材料不均匀［5］。
掺杂元素的引入使铈锆固溶体晶格产生结构缺陷，表面和体相还原温度降低，改善氧化还原的动力学行为，提高固溶体的储氧能力，使氮氧化物（NOx）在氧化条件下和一氧化碳（CO）、碳氢化合物（HC）在还原条件下的转化率大大提高。
钇稳定氧化锆有啥奥秘？
钇稳定氧化锆有啥奥秘？氧化锆作为性能优异的结构材料和功能材料，具有⾼硬度、⾼强度、极⾼的耐磨性、良好的化学稳定性、热稳定性及优异的⽣物相容性等优点，同时，还具有带隙宽、介电常数⾼、折射率⾼等性能，使其⼴泛地应⽤于功能陶瓷材料、电⼦陶瓷材料、耐⽕材料及⽛齿修复材料等领域。
但是，所有的陶瓷材料都有⼀个致命缺陷，就是韧性不⾜，需要加⼊稳定剂或其它⽅法来改善稳定氧化锆是最常⽤的⽅法之⼀。
其韧性，⽽加⼊稳定剂形成稳定氧化锆钇稳定氧化锆的性能是如何提升的纯ZrO2从⾼温冷却到室温的过程中将发⽣如下相变：⽴⽅相(c)→四⽅相(t)→单斜相(m)，其中在1150℃左右会发⽣t到m相变，并伴随约5%的体积膨胀。
如果将ZrO2的t→m相变点稳定到室温，使其在承载时由应⼒诱发产⽣t→m相变，由于相变产⽣的体积效应⽽吸收⼤量的断裂能，从⽽使材料表现出异常⾼的断裂韧度，产⽣相变增韧，获得⾼韧性、⾼耐磨性。
要实现相变增韧，必须添加⼀定的稳定剂并适当控制烧结⼯艺，将⾼温稳定相—四⽅相亚稳⾄室温，获得室温下可相变的四⽅相，这就是稳定剂对氧化锆的稳定作⽤。
稳定⾄室温稳⾄室温，获得室温下可相变的四⽅相，这就是稳定剂对氧化锆的稳定作⽤的四⽅相是应⼒诱导相变的前提条件，所以该过程是氧化锆陶瓷获得优良性能的关键，这也⼀直是氧化锆结构陶瓷材料研究的重要内容。
稳定剂中稳定效果最好同时也是最常⽤的是Y2O3。
钇稳定氧化锆的制备⽅法1共沉淀法含有多种阳离⼦的溶液中加⼊沉淀剂后，所有离⼦同时沉淀的⽅法称为共沉淀法。
⼀般在可溶性锆盐和钇盐的混合⽔溶液中，加⼊氨⽔、苛性钠、(NH4)2CO3或尿素等碱性物质，从⽽⽣成锆和钇的氢氧化物沉淀，然后对沉淀物经洗涤、⼲燥、热处理、粉碎即得超细粉末，该法不仅⼯艺简单，对设备要求不⾼，成本低，重复性好，⽽且可制得各种晶型的氧化物粉体，最⼩粒径可达数⼗纳⽶，化学均匀性良好，易烧结，纯度⾼，既适合于实验室规模也可以扩⼤⾄⼯业规模⽣产。
钇稳定氧化锆的用途
钇稳定氧化锆的用途
钇稳定氧化锆是一种高科技材料，由无色、透明的氧化锆和少量
的钇元素组成。
这种材料因其特殊的性质，在许多领域都有广泛的应用。
一、核燃料工业
在核燃料工业中，氧化锆具有非常重要的地位。
它作为一种燃料包覆
材料，被广泛地用于核燃料元件的制造中。
钇稳定氧化锆具有较高的
热稳定性和热导率，能够有效地抵抗高温和辐照的损害，保证核燃料
元件的安全性和可靠性。
二、生物医学工业
作为一种无毒、无害的材料，钇稳定氧化锆在生物医学工业中有着广
泛的应用。
它可以作为人造骨骼材料，与组织相容性好，不会引起免
疫反应。
此外，钇稳定氧化锆还可以用于制作医疗器械，如人工骨头、人工韧带、人工关节等。
三、制造领域
钇稳定氧化锆还可以用于制造高温陶瓷、电子陶瓷和玻璃陶瓷等材料。
由于钇稳定氧化锆的热传导性能好，能够有效地抵抗高温和热应力，
因此在这些领域有着广泛的应用。
四、化工领域
钇稳定氧化锆还可以用于制造化工催化剂和反应器。
在化学反应过程中，钇稳定氧化锆作为催化剂具有良好的活性和选择性，能够提高反
应速度和收率。
总之，钇稳定氧化锆是一种具有广泛用途的高科技材料。
在核燃
料工业、生物医学工业、制造领域和化工领域都有着重要的应用。
它
的发展，将为许多领域带来诸多好处和便利。
高透义齿用钇稳定二氧化锆纳米氧化锆超细纳米二氧化锆
高透义齿用钇稳定二氧化锆纳米氧化锆超细纳米二氧化锆
CAS:1314-23-4
基本信息：
生物纳米级锆粉，在医疗生物陶瓷领域欧美市场99.9%份额，主要用于口腔齿科单冠、桥体、全冠、种植牙根、基台及人体关节等
高透义齿用钇稳定二氧化锆是目前应用范围最广的生物医学材料。
高透义齿用钇稳定二氧化锆的特点不仅在于其高断裂强度(>1000 MPa)，高断裂韧性(>10 MPa·m1/2)，显著的减缓慢裂缝产生的行为，而且高透义齿用钇稳定二氧化锆烧制的瓷块具有高透光性、玉质感强、高度美白，能与人类的牙齿色泽很好地进行匹配。
并极其适合使用手动研磨仪或CAD/CAM设备铣削。
与传统牙科陶瓷材料相比，以氧化钇(Y2O3)为稳定剂的高透义齿用钇稳定二氧化锆多晶陶瓷(Y-TZP)由于存在介稳的四方氧化锆向单斜氧化锆(m- ZrO2 )的应力诱导相变增韧作用，具有较高的韧性，而受到了普遍关注。
义齿用高透钇稳定二氧化锆是一种很优秀的高科技生物材料，目前在口腔界公认义齿制作无论价格还是质量都是义齿用高透钇稳定二氧化锆最好。
钇稳定氧化锆cas号 -回复
钇稳定氧化锆cas号-回复钇稳定氧化锆（Yttria Stabilized Zirconia，简称YSZ）是一种重要的氧化锆材料，它具有优异的热力学稳定性、机械性能和导电性能。
YSZ主要由氧化锆和钇氧化物组成，它的CAS号是[66112-25-6]。
一、YSZ的物理性质YSZ的晶体结构是立方晶系的，空间群为Fm-3m。
它具有优异的热膨胀系数，热导率和化学稳定性。
此外，YSZ的结构也使其具有较高的离子传导性能。
二、YSZ的制备方法YSZ的制备方法主要有固相烧结法和溶胶-凝胶法。
其中，固相烧结法是一种常见的制备方法，它通过将粉末形状的氧化锆和钇氧化物混合在一起，并在高温下进行烧结，从而合成YSZ材料。
三、YSZ的应用领域1. 固体氧化物燃料电池（Solid Oxide Fuel Cell，简称SOFC）：YSZ作为SOFC电解质材料具有良好的离子传导性能和化学稳定性，可以作为SOFC的关键组件之一；2. 热障涂层材料：由于YSZ具有较低的导热系数和高的热膨胀系数，它被广泛应用于航空航天领域，作为热障涂层材料保护高温工作部件；3. 传感器：YSZ具有良好的氧离子迁移性能和相对较高的氧离子传导数，可用作气体传感器材料；4. 陶瓷材料和涂层材料：YSZ还可以制备成陶瓷材料和涂层材料，用于耐磨、耐热、绝缘和保护等领域。
四、YSZ在固体氧化物燃料电池中的应用YSZ作为SOFC的电解质材料，具有良好的离子传导性和热稳定性。
当氢气或烃类燃料在阳极上发生氧化反应时，形成氧离子。
这些氧离子穿过YSZ 电解质层，并在阴极上与氧气反应，重新得到电子，形成氧化物。
通过这种氧离子的迁移，可在SOFC中产生电流。
五、YSZ的未来发展趋势1. 杂质控制和制备技术的改进：目前，YSZ的杂质控制仍然是一个重要的问题，由于依赖于掺杂材料的纯度，在制备YSZ材料时需要严格控制杂质含量。
因此，今后的研究应该致力于改进制备技术，提高材料的纯度和均匀性；2. 新材料的开发：虽然YSZ在众多领域都有广泛应用，但是仍然需要不断开发新的材料，以满足不同领域的需求。
钇稳定氧化锆cas号 -回复
钇稳定氧化锆cas号-回复钇稳定氧化锆，即Yttria-stabilized zirconia (YSZ)，是一种具有重要应用价值的材料。
它在高温下表现出优异的机械性能和化学稳定性，广泛应用于固体氧化物燃料电池、陶瓷合成等领域。
本文将一步一步回答关于钇稳定氧化锆CAS号的问题。
首先，需要明确CAS号的含义。
CAS号，即化学物质注册号（Chemical Abstracts Service Registry Number），是由化学摘要服务公司为标识化学物质而提供的一种标识符。
它是一个唯一的编号，通过CAS号可以准确地确定一种化学物质。
要回答关于钇稳定氧化锆的CAS号，首先需要确认它的化学组成。
钇稳定氧化锆主要由两种化学元素组成：氧化锆（ZrO2）和钇氧化物（Y2O3）。
根据这两种化学物质的CAS号，我们可以得到钇稳定氧化锆的CAS号。
氧化锆的CAS号是1314-23-4。
它是一种无机化合物，通常为白色结晶性固体。
氧化锆在高温下具有很好的稳定性和导电性能，因此被广泛用于固体氧化物燃料电池、催化剂等领域。
钇氧化物的CAS号是1314-36-9。
钇是一种稀土金属元素，常见的氧化态包括Y3+。
钇氧化物通常为白色颗粒状或结晶性固体。
它具有优异的热稳定性和光学性能，因此被广泛应用于陶瓷、光学玻璃等领域。
根据氧化锆和钇氧化物的CAS号，我们可以推导出钇稳定氧化锆的CAS 号。
钇稳定氧化锆是由氧化锆和钇氧化物按照一定比例混合而成的，因此其CAS号应该是一个新的编号。
然而，在现有文献和数据库中，并没有独立注册的钇稳定氧化锆的CAS 号。
这可能是因为钇稳定氧化锆属于一种复合材料，其组成可以根据具体的应用要求和制备方法存在一定的差异。
尽管没有钇稳定氧化锆的单独CAS号，但科研工作者和相关领域的专家研究和报道了大量关于钇稳定氧化锆的成分、性质和应用的文献和信息。
因此，在实际应用中，我们可以通过描述钇稳定氧化锆的成分和性质来准确地识别和表达该材料。
钇稳定氧化锆莫氏硬度
钇稳定氧化锆莫氏硬度一、引言钇稳定氧化锆（YSZ）是一种先进的陶瓷材料，在许多领域都有广泛的应用，如机械、电子、航空、医疗等。
其优异的物理和化学性质使其成为这些领域中的理想材料。
莫氏硬度是评估材料硬度的一种常用方法。
本文将详细讨论钇稳定氧化锆的莫氏硬度及其相关性质。
二、钇稳定氧化锆的性质在了解钇稳定氧化锆的莫氏硬度之前，我们首先需要了解其基本的物理和化学性质。
钇稳定氧化锆是一种具有高熔点、高硬度、高韧性、高耐磨性、高耐腐蚀性和优良的导热、导电性能的陶瓷材料。
其稳定性得益于钇元素的添加，使其在高温和恶劣环境下仍能保持优良的性能。
三、莫氏硬度莫氏硬度是一种相对硬度标准，由德国矿物学家Friedrich Mohs在1812年提出。
它是通过比较待测物质与一系列已知硬度的矿物标准物质的划痕硬度来确定的。
莫氏硬度值从1到10，数值越大，硬度越高。
虽然莫氏硬度不是一个精确的数值，但它是一种简单且实用的硬度测试方法。
四、钇稳定氧化锆的莫氏硬度钇稳定氧化锆的莫氏硬度非常高，通常在8.5到9之间，接近钻石的硬度（莫氏硬度为10）。
这一特性使得钇稳定氧化锆在许多需要高硬度材料的领域都有广泛的应用，如切割工具、磨料、轴承等。
同时，高莫氏硬度也意味着它具有良好的耐磨性，能够抵抗大多数物质的划痕和磨损。
五、影响钇稳定氧化锆硬度的因素虽然钇稳定氧化锆本身具有极高的硬度，但实际应用中，其硬度可能会受到一些因素的影响。
例如，材料的制备工艺、微观结构、杂质含量、温度等都可能影响其硬度。
因此，在生产和应用过程中，需要严格控制这些因素，以确保钇稳定氧化锆的优良性能得以充分发挥。
六、结论总的来说，钇稳定氧化锆的莫氏硬度非常高，这使得它在许多领域都有广泛的应用。
了解并控制影响其硬度的因素，对于充分利用这种材料的性能潜力，推动相关领域的技术进步具有重要意义。
未来，随着科技的不断发展，我们有理由相信，钇稳定氧化锆将在更多领域展现其优异的性能。
不同含量钇稳定剂对氧化锆陶瓷性能的影响
不同含量钇稳定剂对氧化锆陶瓷性能的影响
刘国豪;贾建峰;吴鹏;孙洪巍;胡行;杨德林
【期刊名称】《材料导报》
【年(卷),期】2009(023)00z
【摘要】在氧化钇含量为8%(摩尔分数)的氧化锆中加入单斜氧化锆,1600℃常压烧结,制得不同含量的氧化钇稳定氧化锆.研究了不同含量的氧化钇对氧化锆陶瓷性能的影响,并对相组成及显微结构进行了分析.当氧化钇的摩尔分数为3%时,材料的相对密度、抗弯强度、硬度等综合力学性能同时达到最大值.超过这个临界点,材料力学性能又会逐渐下降.
【总页数】4页(P238-240,243)
【作者】刘国豪;贾建峰;吴鹏;孙洪巍;胡行;杨德林
【作者单位】郑州大学物理工程学院材料物理教育部重点实验室,郑州,450052;郑州大学物理工程学院材料物理教育部重点实验室,郑州,450052;郑州大学物理工程学院材料物理教育部重点实验室,郑州,450052;郑州大学物理工程学院材料物理教育部重点实验室,郑州,450052;郑州大学物理工程学院材料物理教育部重点实验室,郑州,450052;郑州大学物理工程学院材料物理教育部重点实验室,郑州,450052【正文语种】中文
【相关文献】
1.含不同稳定剂氧化锆陶瓷的抗水热老化性能及其机理 [J], 周宏明;夏庆路;李荐
2.不同含量钇稳定剂对氧化锆陶瓷性能的影响 [J], 刘国豪;贾建峰;吴鹏;孙洪巍;胡行;杨德林
3.氧化钇含量对氧化锆陶瓷力学性能及抗热震性的影响 [J], 吴珊;姜兴振;黄志兵;蒋泓清
4.烧结温度对钇部分稳定氧化锆陶瓷性能研究 [J], 伦文山;岳建设;李祯;余乃骁
5.氧化钇含量对氧化锆陶瓷微波介电性能的影响(英文) [J], 李鹏;罗发;王晓艳;周万城;朱冬梅
因版权原因，仅展示原文概要，查看原文内容请购买。
牙科着色氧化钇稳定四方多晶氧化锆陶瓷的结构与性能
牙科着色氧化钇稳定四方多晶氧化锆陶瓷的结构与性能华西口腔医学杂志第27卷第5期2009年10月West China Journal of Stomatology Vol．27No.5Oct.2009·基础研究·[收稿日期]2008-11-27；[修回日期]2009-02-27[基金项目]国家自然科学基金资助项目（30700961）[作者简介]伊元夫（1973—），男，辽宁人，副主任医师，博士[通讯作者]伊元夫，Tel ：010-********氧化钇稳定四方多晶氧化锆（Y 2O 3stabilizedtetragonal zirconia polycrystals ，Y-TZP ）陶瓷材料具有优异的机械性能、生物安全性、一定的半透明性[文章编号]1000－1182（2009）05－0473-06牙科着色氧化钇稳定四方多晶氧化锆陶瓷的结构与性能伊元夫1王晨2温宁3林勇钊2田杰谟2（1.武警总医院口腔科，北京100039；2.清华大学新型陶瓷与精细工艺国家重点实验室，北京100084；3.解放军总医院口腔科，北京100853）[摘要]目的添加不同着色剂组合，配制着色的牙科氧化钇稳定四方多晶氧化锆（3Y-TZP ）陶瓷，分析着色后材料的显微和晶相结构，并测定其理化、机械及抗低温时效性能。
方法将TZ-3Y-S 粉体与一定组分的着色剂球磨混合后，在200MPa 压力下等静压成型，先于1050℃预烧结2h ，然后在1500℃终烧结2h ，烧制5种具有一定颜色的氧化锆材料，测量烧结体的密度、收缩率、热膨胀系数、维氏硬度、三点弯曲强度、断裂韧性和化学稳定性；通过扫描电镜和X 线衍射观察着色后材料的显微和晶相结构，并测试着色对材料抗低温时效性能的影响。
结果着色后3Y-TZP 陶瓷烧结密度在99.7%以上，烧结收缩率约20%，热膨胀系数为11×10-6·℃-1；晶粒大小均匀，主要断裂方式为穿晶断裂，主晶相为四方相氧化锆（t-ZrO 2）；在弱酸性条件下具有较好的化学稳定性；5组着色氧化锆陶瓷的三点弯曲强度较未着色组略有降低，但均在900MPa 以上，断裂韧性略有提高，经低温时效处理后四方相到单斜相（m-ZrO 2）的相变量约40%，但弯曲强度没有降低。
氧化钇稳定氧化锆的晶体结构
氧化钇稳定氧化锆的晶体结构
氧化钇稳定氧化锆（YSZ）是一种重要的功能陶瓷材料，具有优异的热稳定性
和化学惰性。
其晶体结构对其性能具有明显的影响。
氧化锆具有非常高的熔点，良好的抗热震性和化学稳定性，但在高温下容易发
生相变，导致晶体结构的不稳定性。
然而，通过向氧化锆中掺杂少量的氧化钇，可以显著提高氧化锆的晶体结构稳定性。
氧化钇掺杂的氧化锆晶体结构主要由四面体氧化锆和八面体氧化钇组成。
通过
氧化钇的掺杂，氧化锆的晶格结构得到了调整，使得晶体结构更加稳定。
这种晶体结构稳定性的改善使得氧化钇稳定氧化锆在高温氧化还原环境下具有出色的性能，如较低的热膨胀系数、较高的热导率和良好的机械强度。
氧化钇稳定氧化锆的晶体结构也对其离子传导性能产生影响。
晶格结构的稳定
性使得氧化钇稳定氧化锆成为一种优良的离子导体材料，主要用于固体氧化物燃料电池和液相氧化物膜层制备等领域。
其高离子导电性能使得氧化锆在高温下能快速传输氧离子，为高温电化学设备的稳定运行提供了关键支持。
综上所述，氧化钇稳定氧化锆的晶体结构具有重要的意义。
通过氧化钇的掺杂，能够调整晶体结构，改善晶体的热稳定性和化学稳定性。
这种结构稳定性的改善使得氧化钇稳定氧化锆在高温环境下表现出优异的性能，特别适用于高温电化学设备和离子传导材料等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
原高速磁力搅 拌方式 ， 改为柱体整体转动方式 ， 使 纳米材
料 受 迫 翻 动 以 形 成 气 溶 胶 。实 验 装 置 如 图 １所 示 。
缓 慢 抽 真空 至气 压 ＜ ６ ０ ０ ０ Ｐ ａ 。加热 ， 转 动筒体 ， 近预 定 实 验 温 度 时 ， 打 开针 阀， 将 一 元 醇 试 样 依 靠 罐 内负 压 迅 速 吸 入 ， 同 时 吸 人 空 气 。 继 续 转 动， 平衡气压 ５ ｍｉ ｎ ， 用 ３ Ｏ 万 Ｖ脉 冲电火 花点火 ， 两 电极
１ ． ２ 钇 稳 定 氧 化 锆 纳 米 粉 体 制 备 加热 １ ０ ０ ｍＬ含 ０ ． ８ ｇ聚 乙 二 醇 的 蒸 馏 水 ， 控 制 在
３ ２ ３ ～３ ３ ８ Ｋ， 滴加 Ｚ ｒ ０Ｃｌ・８ Ｈ： Ｏ（ ＡＲ）与 Ｙ（ ＮＯ。 ） 。・
剂的主要材料进行 其对 一元 醇的 阻爆和 吸 附实验 ， 结 果表 明 ：
１ ． ３ 钇 稳 定 氧化 锆 纳米 粉 体 阻爆 实验
１ ． ３ ． １ 阻爆 实验 方 法
阀等 条 件 下 ， 针 对 原 装 置 气 溶 胶 难 以充 分 形 成 的 弊 端 ， 将
按 图 １装 置 ， 每 次 实 验 前 用 鼓 风 机 的 高 速 气 流 吹爆 炸容 器 内部 ２ ０ ｍｉ ｎ， 吹 出粉 体 和残 存 一 元 醇 ， 净 化 爆 炸 容 器 。装 入 ４ Ｏ ｇ纳 米 Ｚ ｒ ０ （ Ｙ２ ０。 ） 干粉 ， 密封 静置 ３ ０ ａｉ ｒ ｎ，
间距 １ ５ ｍｍ， 若爆炸容器压力 升高 ７ 以上 ， 确 认 爆 炸 发
生 。３ 次平行试 验 中 ， 一 次 引爆 ， 则 视 为爆 炸发 生 ； 若 均
不能引爆 ， 则视为不爆炸 。
１ ． 转动支架 ； ２ ． 干燥管 ； ３ ． 热电偶 ； ４ ． 爆炸容器钢体 ； ５ ． 镍铬电热丝 ；
《
钇稳定 氧化 锆气溶胶 阻爆效率研究
黄 超。 李继 红 （ 江 苏警 官 学 院， 江 苏 南京 ２ １ ０ ０ １ ２ ）
摘 要 ： 制 备 钇 稳 定 氧 化 锆 纳米 粉 体， Ｘ ＲＤ 测 定 表 明 Ｙ ０ 。掺 来 对 Ｚ ｒ Ｏ 。晶 型 未 产 生 重 大 影 响 。 作 为 冷 气 溶 胶 灭 火
丁醇 ， 得Ｚ ｒ Ｏ （ Ｙ Ｏ。 ） 纳米粉体 。
气体 环境的防爆作用更是其他材料不 能 比拟 的。笔 者以
低碳 一 元 醇 为 基 质 ， 在爆 炸 浓度 范 围 内， 实 验测 定 Ｚ ｒ Ｏ：
｝ 颤 Ｌ ● １
１、 ＼
＿ － ＾ ｒ ／
＇ ＿ ｋ 、 …
１ ． 一元 醇 ； ２ ． 水浴锅 ； ３ ． 钇稳 定 氧 化 锆 ； ４ ． 转动支架 ； ５ ． 吸收管 ； ６ ． 旋 塞 阀
图 ２ 吸 附 装 置 图
限测定 的实验装置为基础 ， 在不改变爆炸装 置主体（ 等 高
圆柱 体 一 ｈ ＝２ ９ ． ０ ｃ ｍ） 、 点火 电极 、 进 气 进 样 位 置 与 针
．
＼１
… ．
． 、
（ Ｙ 。 ０ 。 ） 纳 米 氧 化 物 气 溶 胶 的阻 爆 和 消 爆 性 能 。
１ 实 验 系列
ｊ 两■ Ｆ ｌ ＝
４ ＼
１ ． １ 实 验 装 置
Ｉ Ｉ ｌ ・ —
ｒ
／ ４
● —
１ ． １ ． １ 阻爆 实 验 装 置 为易于 比较实验 结果 ， 以文献 ［ ５ —７ ］ 非 常 温 爆 炸 极
６ ． 石棉保温层 ； ７ ． 压力传感器 ； ８ ． 转动轴 ； ９ ． 电机 ； １ ０ ． 泄压 口 图 １ 爆 炸 极 限 测 试 装 置
为确定爆炸极限 ， 一 元 醇 的添 加 量 先 粗 后 细 ， 点 火 后
爆压从高于 ７ 表 压 的 添加 量 ， 测试 到低于 ７ 表 压 的添
６ Ｈ： ０（ ＡＲ ） （ 摩尔 比 ９ ７： ３ ） 混合 液 ５ Ｏ ｍＬ， 在ｐ Ｈ一 ４ ～６ 下， 滴加 ６ ｍｏ ｌ ／ Ｌ氨水 （ Ａ Ｒ） 。若 ｐ Ｈ＞ ６ ， 则反 应 结束 。 保温并搅拌 １ ｈ ， 陈化 ２ ４ ｈ ， 抽滤， 滤 饼 用 蒸 馏水 洗 至 ０ ． ０ １ ｍ ｏ ｌ ／ Ｌ， 硝 酸银 检 验 无 Ｃ ｌ 一为 止 。滤 饼 加 入 １ Ｏ 倍 正 丁 醇 （ Ａ Ｒ ） ， 共 沸 蒸 馏 至 蒸 干 。所 得 粉 体 ８ ７ ０ Ｋ下分解 ３ ｈ ， 冷 却， 加入 ８ 倍 体积正丁 醇（ ＡＲ ） 球磨 ， ２ ｈ后 出 磨 ， 蒸 干 正
加量 ， 最后 ， 推算 ７ 表 压 的添 加 量 ， 即爆 炸 极 限 。
１ ． １ ． ２ 吸附实验样 品制备装置 Ｚ ｒ Ｏ 。 （ Ｙ ０ 。 ） 防爆 有 两 个 方 面作 用 ： 一 是 吸 附一 元 醇， 降低其含量 ； 二是捕 获燃烧 链反 应传 递活性 物 ， 阻断
关键词 ： 冷气溶胶 ； Ｚ ｒ Ｏ ２ （ Ｙ ２ Ｏ ３ ） ；阻 爆 ；消爆
中图分类号 ： Ｘ ９ ２ ４ ． ４ ， Ｔ Ｑ５ ６ ９
文献标志码 ： Ａ
文章编号 ： １ ０ ０ ９ —０ ０ ２ ９ （ ２ ０ １ ３ ） ０ ８ —０ ８ ９ ７ —０ ４
冷 气 溶 胶 灭 火 剂 灭 火 药 剂 日益 受 到 关 注 ， 其 对 易 爆
Ｚ ｒ ０ （ Ｙ Ｏ 。 ） 纳米粉体 对燃 烧反 应具 有抑 制作 用 ， 对 一 元 醇 具 有 阻爆 和 消爆 作 用 ， 其作 用的机理 不是 Ｚ ｒ Ｏ ｚ （ Ｙ ｚ Ｏ 。 ） 对 一 元 醇
的吸附 ， 而是 Ｚ ｒ ０２ （ Ｙ２ Ｏ ） 对 燃 烧 链 反 应 传 递 物 的捕 获 。
