霍尔电流、电压传感器
霍尔传感器的应用以及原理
霍尔传感器的应用以及原理1. 引言霍尔传感器是一种常见的传感器，广泛应用于电子设备和工业控制领域。
它通过测量磁场变化来检测物体的位置、速度和方向等信息。
本文将介绍霍尔传感器的原理以及它在不同领域的应用。
2. 霍尔传感器原理霍尔传感器的工作原理基于霍尔效应，即当电流通过晶体管和金属片时，会形成一个垂直于电流和磁场方向的电压差。
这个电压差叫做霍尔电压，它与外界磁场的强度和方向成正比。
通过测量霍尔电压的变化，可以得到与磁场相关的信息。
霍尔传感器通常由霍尔元件、增益放大器和输出电路组成。
霍尔元件是一个具有霍尔电压特性的磁敏器件，一般采用半导体材料制造。
增益放大器用于放大霍尔电压的信号，使其可以被检测和处理。
输出电路根据需求将电信号转换成数字信号或模拟信号输出。
3. 霍尔传感器的应用3.1 位置检测霍尔传感器可以通过测量磁场的变化来检测物体的位置。
在自动门控制系统中，可以使用霍尔传感器来检测人员的位置，实现自动开关门。
在机械制造中，霍尔传感器可以被用来监测机械臂的位置，控制其准确移动。
3.2 速度检测通过测量磁场变化的频率，霍尔传感器可以检测物体的速度。
在汽车中，霍尔传感器常被用来测量车轮的转速，用于ABS（防抱死制动系统）和发动机管理系统等。
此外，在电动机控制领域，霍尔传感器也经常被应用于测量电动机的转速。
3.3 方向检测霍尔传感器通过测量磁场的方向，可以检测物体的方向。
在磁罗盘中，霍尔传感器用于检测地球的磁场方向，提供导航和定位功能。
在游戏手柄中，霍尔传感器可以检测游戏手柄的倾斜方向，实现精确的游戏控制。
3.4 磁场检测由于霍尔传感器对磁场的敏感性，它也可以用来检测磁场的强度和方向。
在磁共振成像仪中，霍尔传感器被用于检测强磁场的均匀性，确保图像质量。
在磁力计中，霍尔传感器可以测量磁场的强度，用于测量磁体的磁场强度。
4. 总结霍尔传感器是一种应用广泛的传感器，它通过测量磁场变化来获得与位置、速度和方向等相关的信息。

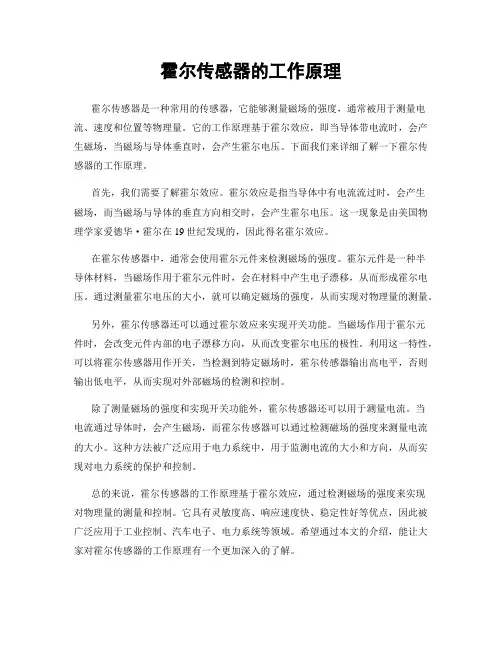

霍尔传感器的工作原理
霍尔传感器的工作原理霍尔传感器是一种常用的传感器，它能够测量磁场的强度，通常被用于测量电流、速度和位置等物理量。
它的工作原理基于霍尔效应，即当导体带电流时，会产生磁场，当磁场与导体垂直时，会产生霍尔电压。
下面我们来详细了解一下霍尔传感器的工作原理。
首先，我们需要了解霍尔效应。
霍尔效应是指当导体中有电流流过时，会产生磁场，而当磁场与导体的垂直方向相交时，会产生霍尔电压。
这一现象是由美国物理学家爱德华·霍尔在19世纪发现的，因此得名霍尔效应。
在霍尔传感器中，通常会使用霍尔元件来检测磁场的强度。
霍尔元件是一种半导体材料，当磁场作用于霍尔元件时，会在材料中产生电子漂移，从而形成霍尔电压。
通过测量霍尔电压的大小，就可以确定磁场的强度，从而实现对物理量的测量。
另外，霍尔传感器还可以通过霍尔效应来实现开关功能。
当磁场作用于霍尔元件时，会改变元件内部的电子漂移方向，从而改变霍尔电压的极性。
利用这一特性，可以将霍尔传感器用作开关，当检测到特定磁场时，霍尔传感器输出高电平，否则输出低电平，从而实现对外部磁场的检测和控制。
除了测量磁场的强度和实现开关功能外，霍尔传感器还可以用于测量电流。
当电流通过导体时，会产生磁场，而霍尔传感器可以通过检测磁场的强度来测量电流的大小。
这种方法被广泛应用于电力系统中，用于监测电流的大小和方向，从而实现对电力系统的保护和控制。
总的来说，霍尔传感器的工作原理基于霍尔效应，通过检测磁场的强度来实现对物理量的测量和控制。
它具有灵敏度高、响应速度快、稳定性好等优点，因此被广泛应用于工业控制、汽车电子、电力系统等领域。
希望通过本文的介绍，能让大家对霍尔传感器的工作原理有一个更加深入的了解。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流测量装置，它基于霍尔效应原理工作。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、工作原理1. 霍尔效应霍尔效应是指当电流通过导体时，在垂直于电流方向的磁场作用下，导体两侧会产生一种电压差，这种现象称为霍尔效应。
霍尔效应的基本原理是磁场力使电子在导体内发生偏转，从而在导体两侧产生电压差。
2. 霍尔电流传感器霍尔电流传感器利用霍尔效应测量电流。
它由霍尔元件、电流引线和信号处理电路组成。
当电流通过电流引线时，产生的磁场将影响到霍尔元件，使其两侧产生电压差。
信号处理电路将这个电压差转换为与电流成正比的电压信号。
3. 工作原理当电流通过霍尔电流传感器时，电流引线产生磁场，磁场作用于霍尔元件上的载流子。
根据霍尔效应，这些载流子将在霍尔元件内发生偏转，从而在霍尔元件两侧产生电压差。
这个电压差与通过电流引线的电流成正比。
信号处理电路将这个电压差转换为可用的电压信号，以供后续的测量和控制。
4. 特点和优势霍尔电流传感器具有以下特点和优势：- 非接触式测量：霍尔电流传感器与电流引线之间没有物理接触，因此不会引起电阻和功耗。
- 高精度：霍尔电流传感器的测量精度较高，通常可达到几个百分点。
- 宽测量范围：霍尔电流传感器适用于大范围的电流测量，从几毫安到几千安都可以测量。
- 快速响应：霍尔电流传感器的响应速度较快，可以满足对电流变化要求较高的应用。
- 耐用可靠：霍尔电流传感器采用无机材料制造，具有较高的耐久性和可靠性。
三、应用领域霍尔电流传感器广泛应用于各个领域，包括但不限于以下应用：1. 电力系统：用于电力监测和保护装置，实现对电流的测量和控制。
2. 工业自动化：用于电机控制、变频器、电焊机等设备中，实现对电流的监测和反馈控制。
3. 电动车辆：用于电动汽车、混合动力汽车等电力系统中，实现对电流的测量和管理。
4. 新能源领域：用于太阳能发电、风能发电等新能源系统中，实现对电流的测量和优化控制。
霍尔电流传感器的关键参数
霍尔电流传感器的关键参数霍尔电流传感器是一种常用的电流测量装置，利用霍尔效应原理来测量电流大小。
它具有多项关键参数，包括灵敏度、线性度、带宽、输出电压范围、工作温度范围等。
灵敏度是指霍尔电流传感器输出电压与电流之间的比例关系。
灵敏度越高，传感器对电流变化的响应越快，测量精度也越高。
而灵敏度低则相反。
因此，在选择霍尔电流传感器时，需要根据具体应用场景的要求来选择合适的灵敏度。
线性度是指霍尔电流传感器输出电压与输入电流之间的线性关系。
高线性度意味着传感器输出电压与输入电流之间的关系近似于直线，测量结果更加准确可靠。
线性度差则会引入误差，影响测量精度。
因此，在选择霍尔电流传感器时，需要注意线性度的要求。
带宽是指霍尔电流传感器能够测量的电流变化的频率范围。
带宽越宽，传感器能够测量的电流变化越快，适用于高频电流测量。
带宽窄则相反。
因此，在选择霍尔电流传感器时，需要根据实际应用场景的频率要求来选择合适的带宽。
霍尔电流传感器的输出电压范围是指传感器输出电压的最大和最小值。
对于输出电压范围较小的传感器，当电流超出范围时，输出电压将不再准确反映电流大小，从而影响测量精度。
因此，在选择霍尔电流传感器时，需要根据实际测量电流范围来选择合适的输出电压范围。
工作温度范围是指霍尔电流传感器能够正常工作的温度范围。
传感器在超出工作温度范围的环境中使用，可能会导致测量结果不准确甚至无法正常工作。
因此，在选择霍尔电流传感器时，需要根据实际应用环境的温度范围来选择合适的工作温度范围。
除了以上几个关键参数外，还有一些其他参数也需要考虑，如供电电压、响应时间、耐压能力等。
供电电压是指传感器工作所需的电压范围，响应时间是指传感器从接收到电流信号到输出电压稳定所需要的时间，耐压能力是指传感器能够承受的最大电压。
这些参数也会根据具体应用场景的要求来选择合适的数值。
霍尔电流传感器的关键参数包括灵敏度、线性度、带宽、输出电压范围、工作温度范围等。
霍尔传感器参数
霍尔传感器参数霍尔传感器是一种常用的传感器，用于检测磁场的变化并转换为电信号输出。
它的广泛应用涵盖了工业、汽车、航空航天、医疗等领域。
在使用霍尔传感器时，了解其参数是非常重要的。
本文将对霍尔传感器的参数进行详细介绍，帮助读者更好地理解和应用这一传感器。
1. 霍尔传感器的基本工作原理在介绍霍尔传感器的参数之前，我们先来了解一下它的基本工作原理。
霍尔传感器是利用霍尔效应来工作的，当传感器受到外部磁场的作用时，霍尔元件内部会产生一种电场，使得电子在晶格上发生偏移，从而导致晶体内部的电压差异，最终产生输出电压信号。
这一原理决定了霍尔传感器具有磁场敏感、位置检测、速度测量等功能。
2. 霍尔传感器的参数2.1 灵敏度：表示单位磁场变化所产生的输出电压的变化率。
通常以毫伏/高斯(mV/G)来表示。
霍尔传感器的灵敏度越高，意味着它对磁场的变化越为敏感，输出信号的变化越大。
2.2 分辨率：表示传感器能够分辨的磁场变化的最小单位。
分辨率越高，传感器的测量精度越高。
2.3 工作电压：表示传感器正常工作所需要的电压范围。
这个参数一般以伏特(V)为单位，需要根据具体的应用场景来选择合适的工作电压。
2.4 输出类型：霍尔传感器的输出类型主要包括模拟输出和数字输出两种。
模拟输出通常是电压或电流信号，而数字输出则是经过A/D转换后的数字信号。
根据具体的控制系统和信号处理要求，选择合适的输出类型非常重要。
2.5 温度范围：表示传感器能够正常工作的温度范围。
一般来说，霍尔传感器能够在-40°C至+125°C的温度范围内正常工作。
2.6 频率响应：表示传感器输出信号的变化速度，通常以赫兹(Hz)为单位。
频率响应高的传感器能够快速响应磁场的变化，适用于高速运动或快速变化的应用场景。
2.7 稳定性：表示传感器在长时间使用过程中输出信号的稳定程度。
稳定性好的传感器能够长期保持准确的输出。
2.8 外形尺寸：表示传感器的外形尺寸参数。
霍尔电流传感器规格
霍尔电流传感器规格
霍尔电流传感器是一种用于检测直流或交流电流的传感器，通过霍尔效应将电流转换为电压信号输出。
其规格通常包括以下几个方面：
1. 测量范围：电流传感器的测量范围是指能够准确测量的电流范围。
不同型号的电流传感器具有不同的测量范围，通常从几百毫安到几百安不等。
2. 精度：电流传感器的精度是指其测量结果与真实值之间的误差。
精度通常以百分比或毫安为单位表示，较高的精度意味着测量结果与真实值的误差较小。
3. 输出信号：霍尔电流传感器将电流转换为电压信号输出。
常见的输出信号有模拟输出和数字输出两种。
模拟输出通常为电压信号，可以直接连接到数据采集设备或控制器进行读取和处理。
数字输出通常为数字信号，可以通过通信接口（如UART、I2C、SPI等）传输给上位机或其他设备。
4. 供电电压：电流传感器通常需要外部供电电压来工作，供电电压范围通常在几伏到几十伏之间。
5. 绝缘等级：电流传感器通常需要具备一定的绝缘性能，以防止电流泄露和对其他电路的干扰。
绝缘等级通常根据国际安全标准来规定，比如IEC 61800-5-1等。
6. 尺寸和安装方式：电流传感器的尺寸和安装方式也是考虑的因素之一。
尺寸要适合安装位置，并考虑与其他元器件的空间关系；安装方式可以是插入式、表面贴装或导轨安装等。
以上是一些常见的霍尔电流传感器规格，具体规格可能会因不同的厂家和应用场景而有所差异。
需要根据具体需求选择合适的产品。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、介绍霍尔电流传感器是一种常用的电流测量装置，利用霍尔效应原理来测量电流。
它具有非接触、高精度、低功耗等优点，被广泛应用于电力系统、工业自动化、电动车辆等领域。
本文将详细介绍霍尔电流传感器的工作原理。
二、霍尔效应原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场作用下，导体两侧产生一种电势差的现象。
这种现象是由霍尔元件（霍尔晶体）产生的，霍尔元件是一种半导体材料，具有特殊的电子结构。
当电流通过霍尔元件时，磁场会对霍尔元件中的载流子（通常为电子）施加一个力，使得载流子在霍尔元件中产生一个偏转。
这个偏转会导致霍尔元件两侧产生一个电势差，即霍尔电压。
霍尔电压与通过霍尔元件的电流和施加在霍尔元件上的磁场强度成正比。
三、霍尔电流传感器的工作原理霍尔电流传感器利用霍尔效应原理来测量电流。
它由霍尔元件、电源、信号处理电路和输出接口等组成。
1. 电源：为霍尔元件提供工作电压，一般为3.3V或5V。
2. 霍尔元件：将待测电流通过导线传入霍尔元件，电流通过霍尔元件时会在其两侧产生一个霍尔电压。
霍尔元件的输出电压与待测电流成正比。
3. 信号处理电路：用于放大和滤波霍尔元件的输出信号，以提高测量的精度和稳定性。
4. 输出接口：将处理后的电流信号输出给用户，一般为模拟电压信号或数字信号。
四、工作流程1. 将霍尔电流传感器与待测电路相连，确保电流通过霍尔元件。
2. 提供适当的工作电压，使霍尔元件正常工作。
3. 通过信号处理电路对霍尔元件的输出信号进行放大和滤波处理。
4. 将处理后的电流信号输出给用户，用户可以通过接口连接到其他设备进行进一步处理或显示。
五、优点和应用1. 非接触：霍尔电流传感器不需要与待测电路直接接触，避免了传统电流互感器中存在的接线问题和安全隐患。
2. 高精度：霍尔电流传感器具有较高的测量精度，通常可达到0.5%以内。
3. 低功耗：由于霍尔电流传感器采用半导体器件，功耗较低，适用于长时间工作。
霍尔传感器测电流的原理
霍尔传感器测电流的原理
霍尔传感器是一种常用的测量电流的传感器，它利用霍尔效应原理来实现电流的测量。
霍尔效应是指当导电体通过有磁场的区域时，导体两侧会产生电势差。
在霍尔传感器中，通过测量这个电势差来间接测量电流的大小。
霍尔传感器的工作原理是基于霍尔效应和电流的相互作用。
当电流通过携带霍尔元件的导线时，导线两侧会有磁场的影响，进而产生电势差。
霍尔传感器通常由霍尔元件、电流源和信号处理电路组成。
电流源会提供一定的电流通过导线。
当电流通过导线时，会在导线周围形成一个磁场。
这个磁场的强度与电流的大小成正比。
接下来，霍尔元件被放置在导线附近，它通常是一个具有特殊材料的半导体器件。
当磁场作用于霍尔元件时，霍尔元件会在其两侧产生电势差。
这个电势差是由霍尔元件内部的霍尔电场产生的。
霍尔电场是指在电流流动方向上产生的电场，它与磁场的方向垂直。
这个电势差的大小与电流的强度成正比。
信号处理电路会测量霍尔元件两侧的电势差，然后将其转换为与电流大小相对应的电压信号。
这个电压信号可以通过外部电路进行放大和处理，最终得到我们所需要的电流值。
需要注意的是，为了提高测量的精度和准确性，霍尔传感器通常会校准和调整。
校准可以消除传感器本身的误差，而调整可以使传感器的输出与实际电流值相匹配。
总结起来，霍尔传感器利用霍尔效应原理来测量电流大小。
通过电流源产生磁场，霍尔元件感受到磁场并产生电势差，最后通过信号处理电路将电势差转换为电流的电压信号。
霍尔传感器具有响应速度快、精度高、安装方便等优点，在电力系统、电子设备等领域得到广泛应用。
霍尔传感器原理
霍尔传感器原理霍尔效应是指当电流通过某些材料时，材料两侧产生一种垂直于电流方向的电压，且与电流和磁场的方向有关。
利用这种效应，可以制造出霍尔传感器来测量电流、磁场、速度等物理量。
本文将着重介绍霍尔传感器的原理及其应用。
一、霍尔效应的基本原理霍尔效应是由美国物理学家愛德華·赫爾（Edwin Hall）于1879年首次发现的。
它发生在半导体材料或金属中，在磁场的作用下，电子受到洛伦兹力的作用而偏转，使得电子在材料中形成一个侧向堆积，从而在材料两侧产生一个垂直于电流方向的电势差。
二、霍尔传感器的工作原理霍尔传感器的基本结构是一个矩形的霍尔片，两侧连接电源，底部连接测量电路。
当通过霍尔片的电流受到磁场的影响时，霍尔片两侧产生的电势差（霍尔电压）会被测量电路检测到。
霍尔传感器的工作过程可以分为以下几个步骤：1. 电流输入：将电流引入霍尔片。
2. 磁场作用：在霍尔片周围施加一个磁场，可以是恒定的磁场或者是变化的磁场。
3. 电子受力：磁场作用下，通过霍尔片的电流中的电子受到洛伦兹力的作用而偏转。
4. 电势差产生：电子偏转后，在霍尔片两侧产生一个垂直于电流方向的电势差。
5. 电势差检测：测量电路检测霍尔电压，将其转换为电信号输出。
三、霍尔传感器的应用领域1. 测量电流：霍尔传感器可以根据电流的大小来测量电流值，被广泛应用于电力系统、电机控制和电子设备等领域。
2. 检测磁场：由于霍尔传感器对磁场的敏感性，可以用于检测磁场的强度和方向，广泛应用于磁力计、磁铁检测等领域。
3. 测速：霍尔传感器可以通过检测旋转物体上的磁铁，来测量物体的旋转速度。
因此，在汽车、航天器和工业生产中的转速测量中得到了广泛的应用。
4. 位置检测：利用霍尔传感器和磁导轨，可以检测物体的位置和位置的变化。
这在自动门、电梯和机械手等领域具有重要的应用价值。
总结：霍尔传感器是一种利用霍尔效应测量电流、磁场和速度等物理量的装置。
它的工作原理是基于电流通过材料时发生的霍尔效应。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，它利用霍尔效应来实现电流的非接触式测量。
本文将详细介绍霍尔电流传感器的工作原理。
二、霍尔效应的基本原理霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会在导体两侧产生电势差。
这种现象是由于电荷载流子在磁场中受到洛伦兹力的作用而引起的。
根据霍尔效应，我们可以利用磁场对电流进行测量。
三、霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、电源、输出电路和外壳组成。
1. 霍尔元件：霍尔元件是传感器的核心部件，它通常由半导体材料制成。
霍尔元件中有一个感应区域，当电流通过感应区域时，磁场会产生电势差，从而实现电流的测量。
2. 电源：电源为霍尔元件提供工作所需的电能。
通常使用直流电源供电，电源电压的大小会影响传感器的灵敏度和测量范围。
3. 输出电路：输出电路将霍尔元件产生的电势差转换为电压或者电流信号，并进行放大和滤波处理。
输出电路的设计可以根据实际需求选择不同的放大倍数和滤波参数。
4. 外壳：外壳用于保护传感器内部的元件，并提供固定和连接的功能。
四、霍尔电流传感器的工作原理1. 工作原理概述：当电流通过霍尔电流传感器时，磁场会在霍尔元件的感应区域产生电势差。
通过测量这个电势差，我们可以得到电流的大小。
2. 磁场的产生：为了产生磁场，霍尔电流传感器通常使用永磁体或者电磁体。
永磁体可以产生一个恒定的磁场，而电磁体可以通过改变电流来调节磁场的大小。
3. 电势差的测量：霍尔元件中的电势差可以通过差分放大电路进行测量。
差分放大电路可以将电势差转换为电压信号，并进行放大和滤波处理。
4. 电流的计算：通过测量电势差的大小，我们可以利用霍尔效应的数学模型来计算电流的值。
计算公式可以根据具体的传感器参数和电路设计进行调整。
5. 温度补偿：由于霍尔元件的灵敏度受温度影响较大，为了提高测量的准确性，往往需要进行温度补偿。
温度补偿可以通过在电路中加入温度传感器，并根据温度变化来调整测量结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔电流、电压传感器霍尔电流传感器的工作原理信瑞达霍尔电流传感器、霍尔电压传感器/ 霍尔电流变送器、霍尔电压变送器是根据霍尔原理制成的。
它有两种工作方式，即磁平衡式和直放式。
霍尔电流、电压传感器一般由原边电路、聚磁环、霍尔器件、（次级线圈）和放大电路等组成。
1 、直放式电流传感器（开环式LF系列）众所周知，当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。
这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。
2、磁平衡式电流变送器（闭环式szxrdt系列）磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。
磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。
这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。
当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用，此时可以通过Is来跟踪Ip。
当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程，最后重新达到平衡。
被测电流的任何变化都会破坏这一平衡。
一旦磁场失去平衡，霍尔器件就有信号输出。
经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。
从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。
3、霍尔电压传感器（闭环式LF 系列）霍尔电压传感器的工作原理与闭环式电流传感器相似，也是以磁平衡方式工作的。
4、交流/直流变换器（LF 系列）交流/直流变换器与电流或电压传感器相配合使用所组成的模块可以把0～1V的交、直流信号转换为4～20mA（或0～20mA）、0～5V的标准直流信号（可分隔离和非隔离两种）。
该变送器也可以与压力、温度、流量等传感器配合使用，并将它们的输出转换为标准直流信号以形成不同的变送模式供各种系统使用。
5、霍尔传感器/变送器的连接方式电流、电压传感器只需外接正负直流电源，被测电流母线一般从传感器中穿过或接于原边端子，然后在副边端再作一些简单的连接即可完成主控制电路的隔离检测，电路设计非常简单。
若与变送器配合使用，经A/D转换后，可方便地与计算机或各种仪表接口，并可以进行长距离传输。
磁平衡（补偿）式接线法、电压传感器的接线法、变换器（变送器）接线法电流传感器与变换器相接可组成电流变换器；电压传感器与变换器相接可组成电压变换器。
变换器也可以单独使用。
如果将其它传感器（如压力、温度等）的输出信号接于变换器，则可将普通的传感器输出信号变换放大或变换成0～20mA或4～20mA的标准信号，以便于长距离传输或与计算机接口。
（根据用户需要可分隔离和非隔离两种）6、霍尔电流传感器、霍尔电压传感器/ 霍尔电流变送器、霍尔电压变送器的应用电压型逆奕器保护电路在电压型逆变器中，如果换相换败，则很容易使一相中上下两个桥臂中的半导体器件因过电流而损坏，如上下桥臂采用功率模块时，要求短路电流保护电路能在短路检出后10μs内切断门驱动电路，同时还需考虑电路的传输时间。
所以，这种逆变器必须有快速过电流保护装置，可以用霍尔电流传感器检测每个桥臂中的电流。
若因换相失败造成了上下桥臂同时导电，则相应的两处传感器可以同时检出电流信号，该信号与基准电压比较后转换成方波。
这样，可通过门电路控制封锁所有的逆变触发脉冲，从而达到切断门驱动电路的目的。
电压型逆变器保护电路优点是，只要上下桥臂同时存在的电流超过基准，保护电路立即动作。
因为保护早，功率模块不会经受过大电流的冲击。
其次，保护动作速度快。
因为霍尔电流传感器是无感元件，在功率模块判断时，它不会产生过电压。
因此，可简化设计过程，提高效率。
用于变频调速装置利用霍尔电流传感器还可以检测变频调速系统的主回路信号。
使用时，第一个电流传感器模块接入整流滤波后的直流回路。
当检测到主回路中出现异常尖峰或者有效值超出标准时，电路将迅速切断逆变触发电路的触发脉冲，以保护逆变和整流模块。
另外3个传感器接入逆变器的输出回路，用来检测随频率变化的交流电流。
这样可以更好地控制转矩，也可提供防止电机过载所需的信号。
电流变送器在逆变焊机中的应用霍尔电流传感器在直流检测中同样具有电隔离作用，在直流输出的电力电子设备中，可以利用霍尔电流传感器测得与主电路隔离的直流测量信号，也可以通过电子控制电路对直流测过流、短路保护和显示控制，还可用于电流反馈和稳流调节。
霍尔电流传感器的应用前言伴随着城市人口和建设规模的扩大，各种用电设备的增多，用电量越来越大，城市的供电设备经常超负荷运转，用电环境变得越来越恶劣，对电源的“考验”越来越严重。
据统计，每天，用电设备都要遭受120次左右各种的电源问题的侵扰，电子设备故障的60%来自电源。
因此，电源问题的重要性日益凸显出来。
原先作为配角，资金投入较少的电源越来越受到厂商和研究人员的重视，电源技术遂发展成为一门崭新的技术。
而今，小小的电源设备已经融合了越来越多的新技术。
例如开关电源、硬开关、软开关、参数稳压、线性反馈稳压、磁放大器技术、数控调压、PWM、SPWM、电磁兼容等等。
实际需求直接推动电源技术不断发展和进步，为了自动检测和显示电流，并在过流、过压等危害情况发生时具有自动保护功能和更高级的智能控制，具有传感检测、传感采样、传感保护的电源技术渐成趋势，检测电流或电压的传感器便应运而生并在我国开始受到广大电源设计者的青睐。
霍尔电流变送器主要特性参数1、标准额定值IPN和额定输出电流ISN IPN指电流传感器所能测试的标准额定值，用有效值表示（A。
r。
m。
s），IPN的大小与传感器产品的型号有关。
ISN指电流传感器额定输出电流，一般为10~400mA，当然根据某些型号具体可能会有所不同。
2、偏移电流ISO偏移电流也叫残余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的。
电流传感器在生产时，在25℃，IP=0时的情况下，偏移电流已调至最小，但传感器在离开生产线时，都会产生一定大小的偏移电流。
产品技术文档中提到的精度已考虑了偏移电流增加的影响。
3、线性度线性度决定了传感器输出信号（副边电流IS）与输入信号（原边电流IP）在测量范围内成正比的程度，南京中旭电子科技有限公司的电流传感器线性度要优于0。
5%。
4、温度漂移偏移电流ISO是在25℃时计算出来的，当霍尔电极周边环境温度变化时，ISO会产生变化。
因此，考虑偏移电流ISO的最大变化是很重要的，其中，IOT是指电流传感器性能表中的温度漂移值。
5、过载电流传感器的过载能力是指发生电流过载时，在测量范围之外，原边电流仍会增加，而且过载电流的持续时间可能很短，而过载值有可能超过传感器的允许值，过载电流值传感器一般测量不出来，但不会对传感器造成损坏。
6、精度霍尔效应传感器的精度取决于标准额定电流IPN。
在25℃时，传感器测量精度与原边电流有一定影响，同时评定传感器精度时还必须考虑偏移电流、线性度、温度漂移的影响。
四、传感器型号、结构和安装方法传感器产品标签一般由“传感器产品型号”和“生产日期”两部分构成。
“传感器产品型号”用于标明传感器的型号、额定测量值、工作电源及接线指示，“传感器生产日期”则是由8位数字构成，表明传感器的生产年月份、批次（一月中的第几批产品）。
传感器产品很多，每种传感器的外形结构、尺寸大小等都有所不同，下面介绍几种典型的外形结构及安装接线方法。
1、25A电流传感器25A电流传感器一种量程很小的传感器，所能测量的额定电流为5、6、8、12、25A，原边管脚的不同接法可确定额定测量电流为多少，参见说明书。
2、带线电流传感器如常规电流传感器一样，一般传感器都有正极（）、负极（-）、测量端（M）及地（0）四个管脚，但带线电流传感器则没有此四个管脚，而是有红、黑、黄、绿三根引线，分别对应于正极、负极、测量端及地。
同时在大多传感器中有一内孔，测量原边电流时要将导线穿过该内孔。
孔径大小与产品型号、测量电流大小有着必然的关系。
不管是什么型号的电流传感器，安装时管脚的接线应根据说明书所注情况进行相应连线。
（1）在测量交流电时，必须强制使用双极性供电电源。
即传感器的正极（）接供电电源“V A”端，负极接电源的“-V A”端，这种接法叫双极性供电电源。
同时测量端（M）通过电阻接电源“0V”端（单指零磁通式）。
（2）在测量直流电流时，可使用单极性或单相供电电源，即将正极或负极与“0V”端短接，从而形成只有一个电极相接的情况。
另外，安装时必须全面考虑产品的用途、型号、量程范围、安装环境等。
比如传感器应尽量安装在利于散热的场合。
提高测量精度的方法除了安装接线、即时标定校准、注意传感器的工作环境外，通过下述方法还可以提高测量精度：1、原边导线应放置于传感器内孔中心，尽可能不要放偏；2、原边导线尽可能完全放满传感器内孔，不要留有空隙；3、需要测量的电流应接近于传感器的标准额定值IPN，不要相差太大。
如条件所限，手头仅有一个额定值很高的传感器，而欲测量的电流值又低于额定值很多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定值。
例如当用额定值100A的传感器去测量10A的电流时，为提高精度可将原边导线在传感器的内孔中心绕十圈（一般情况，NP=1；在内孔中绕一圈，NP=2；……；绕九圈，NP=10，则NP×10A=100A与传感器的额定值相等，从而可提高精度）；4、当欲测量的电流值为IPN/10的时，在25℃仍然可以有较高的精度。
传感器的抗干扰性（1）电霍尔效应电流传感器，利用了原边导线的电磁场原理。
因此下列因素直接影响传感器是否受外部电磁场干扰。
（2）传感器附近的外部电流大小及电流频率是否变化；（3）外部导线与传感器的距离、外部导线的形状、位置和传感器内霍尔电极的位置；（4）安装传感器所使用的材料有无磁性；（5）所使用的电流传感器是否屏蔽；为了尽量减小外部电磁场的干扰，最好按上述要求安装传感器。
深圳信瑞达szxrdt的霍尔电流传感器主要特点：◆专为电力电气自动化50/60Hz交流电流测量而设计的真有效值两线制变送器；◆采用单匝穿孔穿芯式结构，将电流互感器和电流变送器两部分组合为一体化设计；◆无感电阻并联在电流互感器次级改变电流输出为电压输出，解决了由于次级意外开路时产生的高电压对设备与人员的伤害；◆具有国内首创4种补偿措施：①零位补偿、②线性补偿、③温度漂移补偿、④频率带宽补偿；◆具有国内首创6大全面保护功能：①输入过载保护；②输出过流限制保护；③输出电流长时间短路保护；④两线制端口瞬态感应雷与浪涌电流TVS抑制保护；⑤工作电源过压极限保护≤35V；⑥工作电源反接保护◆原副边高度绝缘隔离；◆高可靠性，高稳定性，高性价比；◆特别适用发电机、电动机、智能低压配电柜、空调、风机、路灯等负载电流的智能监控系统；◆超低功耗，单只静态时0.096W，满量程功耗为0.48W，输出电流内部限制功耗为0.6W。
