测绘技术中的航空摄影测量详解
测绘技术中的航空摄影测量技巧
测绘技术中的航空摄影测量技巧导语：测绘技术在现代社会中发挥着重要的作用，其中航空摄影测量作为一项关键技术，对于实现精确的测绘结果至关重要。
本文将从航空摄影测量技巧的原理、设备、数据处理等方面进行探讨。
一、航空摄影测量技巧的原理航空摄影测量技巧的原理在于通过航空平台获取倾斜或垂直摄影影像，并通过对影像进行解译、测量、分析、模型构建等一系列工作，从而推导出地面特征的空间位置和几何信息。
该技术的核心原理是利用影像中的几何关系，通过三角测量、立体视觉等方法，实现对地理空间的测量和空间信息的提取。
二、航空摄影测量技巧的设备1. 航空摄影测量设备航空摄影测量中最常用的设备是航空相机。
航空相机一般由相机本体、载台、快门、滤光器等组成。
相机本体决定了影像的空间几何性能，载台用于悬挂相机的飞机上，快门用于控制曝光时间，滤光器则用于增强影像质量。
2. 惯性导航系统惯性导航系统是航空摄影测量中的关键设备之一。
它能够通过记录飞行器在空间中的加速度和角速度信息，实时计算出飞行器的三维运动轨迹。
这对于后续的影像解译和数据处理至关重要。
3. 全球卫星导航系统全球卫星导航系统（GNSS）也是航空摄影测量中的重要辅助设备。
通过接收多颗卫星的信号，GNSS能够提供高精度的位置和时间信息，从而为摄影测量提供精确定位的参考数据。
三、航空摄影测量技巧的数据处理1. 影像前处理影像前处理包括去除噪声、边缘增强、增强对比度等操作，以确保后续处理的准确性和可靠性。
此外，还需进行内外方位元素的精确计算，以获取影像的几何信息。
2. 影像解译与提取影像解译是指对摄影图像进行判读、识别、分类和提取等操作，以获得地物的形态、结构和分布信息。
解译内容包括建筑物、道路、河流、植被等各种地物，通过解译可以获得地物的位置、形态、面积等详细信息。
3. 三维模型构建基于航空摄影测量的影像数据，可以通过立体匹配、数字高程模型（DEM）推算等方法，构建三维地理模型。
这对于城市规划、地质勘探、自然灾害分析等领域具有重要意义。
测绘技术中的航空摄影测量实地指南
测绘技术中的航空摄影测量实地指南导语：航空摄影测量作为现代测绘技术中的一种重要手段，通过航空器从空中对地球表面进行拍摄和测量，广泛应用于地图制作、土地利用调查、城市规划等领域。
本文将为读者介绍航空摄影测量的实地操作指南，并对其在测绘技术中的应用进行探讨。
一、航空摄影测量的概念及原理航空摄影测量是借助航空器进行遥感测量的一种方法，包括航空摄影和测量两个过程。
航空摄影是指通过航空器从空中对地表进行拍摄，而测量则是根据摄影成像的原理，通过对航空摄影机拍摄到的影像进行解译和测量，得到地表物体的空间位置和形态信息。
航空摄影测量的原理主要包括空间重构原理、相对定向原理和绝对定向原理。
空间重构原理是指通过对航空摄影机产生的影像进行解译和测量，得到地面上各个物体的空间坐标。
相对定向原理是指通过对同一次航空摄影任务中的多张影像进行重叠和匹配，确定各个像对之间的外方位元素，以实现不同影像之间的几何质量的一致性。
绝对定向原理是指通过对航空摄影影像进行纠正和模型修正，以获取影像的绝对空间位置。
二、航空摄影测量实地操作指南1. 摄影平台的选择和准备首先，根据测绘任务的要求选择合适的航空摄影平台，包括飞机、无人机等。
其次，根据摄影平台的特性确定摄影设备的安装位置，并保证设备的稳定性。
最后，对摄影设备进行检查和调试，确保其正常工作。
2. 摄影计划的制定在进行航空摄影任务前，需要制定详细的摄影计划。
首先，确定航拍区域和航线，合理安排航线的长度和间距。
其次，根据待测物体的特点和测绘精度要求，确定摄影的比例尺和摄影高度。
最后，考虑地面控制点的布设和物探数据的获取，以保证后续的数据处理和精度评定。
3. 实地摄影的注意事项在进行航空摄影过程中，需要注意以下几点。
首先，摄影时应选择适当的天气条件，避免云雾等对影像质量的影响。
其次，摄影平台的姿态稳定对于摄影成像的质量至关重要，应尽量保持平稳飞行。
最后，在拍摄过程中，需要注意目标物体的遥感光谱特征和纹理信息，以保证影像的质量和后续的解译和测量效果。
测绘技术中的航空摄影测量原理
测绘技术中的航空摄影测量原理摄影测量是测绘技术中的一个重要分支，通过航空摄影测量可以获取大面积的地理信息。
航空摄影测量利用航空器拍摄的航空照片，通过摄影测量原理进行测绘，可以得到地面上各种地理要素的位置、形状和尺寸等信息。
本文将介绍航空摄影测量的原理和一些相关概念。
一、航空摄影测量的原理航空摄影测量的原理基于几何光学和摄影测量学的原理。
在航空摄影中，由于航空器相对于地面较高，并且航空照片是从空中垂直向下拍摄的，所以可以近似认为光线是平行的。
根据几何光学定律，平行光线经过透镜成像后会汇聚于焦点上。
根据这一原理，航空照片上的地面要素经过透镜成像后，在底片上形成等比例的照片。
通过测量这些照片上的影像点的坐标，可以推算出地面上的点在三维空间中的坐标。
这就是航空摄影测量的基本原理。
二、摄影测量基线摄影测量的基础是基线测量，也称为空中三角测量。
基线是航空摄影机在两次拍摄之间的飞行路径。
基线的测量需要借助地面控制点或者全球定位系统（GPS）等技术。
在基线测量过程中，需要测定两个摄影机在空中的位置，以及摄影机与地面控制点之间的相对位置关系。
通过这些测量结果，可以计算出航空照片上的影像点与地面上的点的对应关系。
三、摄影测量坐标系统航空摄影测量中使用的坐标系统一般有像对坐标系统和物方坐标系统。
像对坐标系统是指将航空照片上的像点坐标作为坐标系统的基准，可以直接从照片上测量得到。
物方坐标系统是指将地面上的点作为坐标系统的基准，需要通过摄影测量的方法进行计算。
在航空摄影测量中，通常使用物方坐标系统。
物方坐标系统的建立需要利用已知的地面控制点和空间平差方法进行计算，得到地面上各个点的坐标。
四、摄影测量数据处理航空摄影测量得到的航空照片经过扫描和数字化处理后，得到数字航空影像。
影像数据需要进行几何校正和辐射校正，保证其几何和辐射特性与真实地面一致。
校正后的数字航空影像可以通过数字图像处理技术进行进一步分析和处理，提取出地物信息。
航空摄影测量技术及其在测绘中的应用
航空摄影测量技术及其在测绘中的应用航空摄影测量是一种将航空摄影与测量技术相结合的方法，通过航空器实施高空拍摄，利用摄影测量技术对影像进行解析和测量，以获取地理信息。
随着航空技术的不断发展，航空摄影测量技术也得到了长足的进步，广泛应用于测绘领域。
首先，航空摄影测量技术具有高效率和精度的特点。
相比于传统测绘方法，航空摄影测量技术可以实现大范围、连续、高精度的数据采集，大大提高了测绘效率。
通过航空摄影测量技术获取的影像可以进行遥感解译，从而提取出地表特征信息。
这些特征信息可以用于地形图制作、地貌分析、土地利用调查等测绘应用，为城市规划、资源管理等提供科学依据。
其次，航空摄影测量技术在测绘中的应用范围广泛。
航空摄影测量技术可以应用于数字地形模型的生成，通过对连续航空影像进行三维重建，可以得到数字地面模型和数字表面模型，为地形分析和地形量算提供基础。
此外，航空摄影测量技术还可以应用于地理信息系统（GIS）的建立和更新，通过对航空影像进行解析，提取出道路、河流、建筑物等地物信息，为城市规划、交通管理等提供支持。
同时，航空摄影测量技术还可以用于测量工程中的控制点的选取和测量，通过对航空影像进行几何校正和配准处理，可以实现高精度的地理坐标定位，为工程测量提供参考。
此外，航空摄影测量技术还具备一定的现实应用前景。
随着无人机技术的发展，航空摄影测量技术的应用将变得更加便捷和普及。
无人机航空摄影测量技术可以实现小范围、低海拔的影像拍摄，适用于城市密集区域和行人区域的数据采集。
此外，无人机还可以搭载多光谱传感器，进行遥感影像的获取，为农业遥感监测、环境监测等提供数据支持。
综上所述，航空摄影测量技术在测绘中的应用具有广泛的前景和重要意义。
航空摄影测量技术可以快速获取高质量的地理信息数据，为测绘工作提供快捷、精确的数据支持。
随着技术的不断进步，航空摄影测量技术的应用范围将进一步拓展，为人们的生活和社会发展提供更多便利与支持。

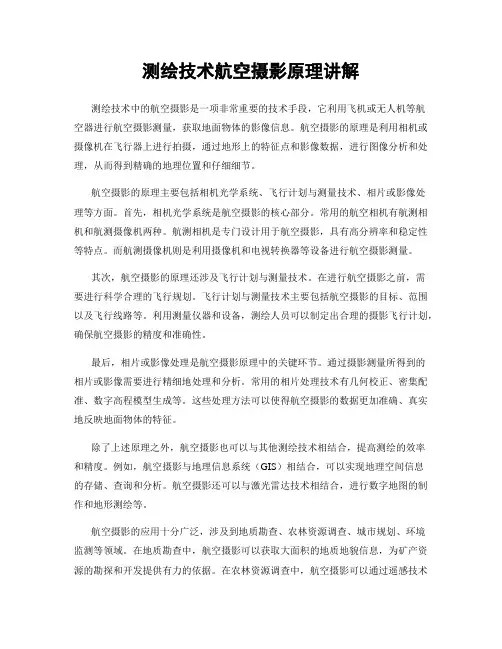

测绘技术航空摄影原理讲解
测绘技术航空摄影原理讲解测绘技术中的航空摄影是一项非常重要的技术手段，它利用飞机或无人机等航空器进行航空摄影测量，获取地面物体的影像信息。
航空摄影的原理是利用相机或摄像机在飞行器上进行拍摄，通过地形上的特征点和影像数据，进行图像分析和处理，从而得到精确的地理位置和仔细细节。
航空摄影的原理主要包括相机光学系统、飞行计划与测量技术、相片或影像处理等方面。
首先，相机光学系统是航空摄影的核心部分。
常用的航空相机有航测相机和航测摄像机两种。
航测相机是专门设计用于航空摄影，具有高分辨率和稳定性等特点。
而航测摄像机则是利用摄像机和电视转换器等设备进行航空摄影测量。
其次，航空摄影的原理还涉及飞行计划与测量技术。
在进行航空摄影之前，需要进行科学合理的飞行规划。
飞行计划与测量技术主要包括航空摄影的目标、范围以及飞行线路等。
利用测量仪器和设备，测绘人员可以制定出合理的摄影飞行计划，确保航空摄影的精度和准确性。
最后，相片或影像处理是航空摄影原理中的关键环节。
通过摄影测量所得到的相片或影像需要进行精细地处理和分析。
常用的相片处理技术有几何校正、密集配准、数字高程模型生成等。
这些处理方法可以使得航空摄影的数据更加准确、真实地反映地面物体的特征。
除了上述原理之外，航空摄影也可以与其他测绘技术相结合，提高测绘的效率和精度。
例如，航空摄影与地理信息系统（GIS）相结合，可以实现地理空间信息的存储、查询和分析。
航空摄影还可以与激光雷达技术相结合，进行数字地图的制作和地形测绘等。
航空摄影的应用十分广泛，涉及到地质勘查、农林资源调查、城市规划、环境监测等领域。
在地质勘查中，航空摄影可以获取大面积的地质地貌信息，为矿产资源的勘探和开发提供有力的依据。
在农林资源调查中，航空摄影可以通过遥感技术获取农田和林地的信息，帮助农业和林业部门进行资源管理和监测。
在城市规划中，航空摄影可以提供高精度的城市三维模型和空间信息，为城市的规划和发展提供支持。

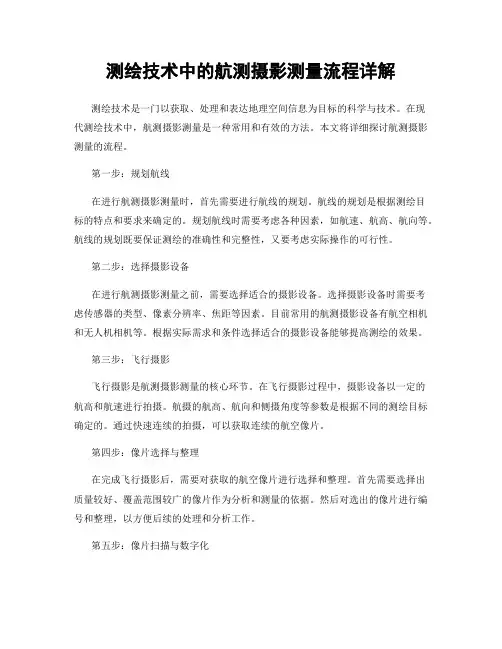

测绘技术中的航测摄影测量流程详解
测绘技术中的航测摄影测量流程详解测绘技术是一门以获取、处理和表达地理空间信息为目标的科学与技术。
在现代测绘技术中，航测摄影测量是一种常用和有效的方法。
本文将详细探讨航测摄影测量的流程。
第一步：规划航线在进行航测摄影测量时，首先需要进行航线的规划。
航线的规划是根据测绘目标的特点和要求来确定的。
规划航线时需要考虑各种因素，如航速、航高、航向等。
航线的规划既要保证测绘的准确性和完整性，又要考虑实际操作的可行性。
第二步：选择摄影设备在进行航测摄影测量之前，需要选择适合的摄影设备。
选择摄影设备时需要考虑传感器的类型、像素分辨率、焦距等因素。
目前常用的航测摄影设备有航空相机和无人机相机等。
根据实际需求和条件选择适合的摄影设备能够提高测绘的效果。
第三步：飞行摄影飞行摄影是航测摄影测量的核心环节。
在飞行摄影过程中，摄影设备以一定的航高和航速进行拍摄。
航摄的航高、航向和侧摄角度等参数是根据不同的测绘目标确定的。
通过快速连续的拍摄，可以获取连续的航空像片。
第四步：像片选择与整理在完成飞行摄影后，需要对获取的航空像片进行选择和整理。
首先需要选择出质量较好、覆盖范围较广的像片作为分析和测量的依据。
然后对选出的像片进行编号和整理，以方便后续的处理和分析工作。
第五步：像片扫描与数字化像片扫描与数字化是将实物像片转为数字化数据的过程。
通过像片扫描仪，可以将航测像片变为数字图像，然后通过数字化软件对图像进行处理和分析。
数字化的过程中需要进行边缘线判野、点位点标定等步骤，以获取像片上各点的坐标和高程信息。
第六步：解析平差与测绘数据处理解析平差是根据像片上的控制点和物点，通过测量原理和数学模型，计算得出物点在地面上的坐标和高程。
解析平差需要根据像片上的连续点、异高点和像间交汇等特征进行计算。
解析平差结果是后续测绘数据处理的基础。
第七步：地物提取与图像配准地物提取是根据像片上的图像特征，通过人工或自动化的方法进行物体的识别和提取。
地物提取的结果可以用于制图和地理信息系统等应用。
航空摄影测量技术在工程测绘中的应用
航空摄影测量技术在工程测绘中的应用航空摄影测量技术是一种通过航空摄影获取地表地物信息并进行测量的技术手段。
广泛应用于国土资源调查、城市规划、交通建设等领域。
随着科技的不断进步，航空摄影测量技术在工程测绘中的应用越来越广泛。
本文将从航空摄影测量技术的原理、工程测绘中的应用及发展趋势等方面进行阐述。
一、航空摄影测量技术的原理航空摄影测量技术是一种以航空摄影为手段，通过获取飞行器在不同位置拍摄地面景物的照片，并通过测量技术对这些影像进行处理，从而获取地表地物的三维空间位置、形状和尺寸的技术手段。
其主要原理包括航空摄影、摄影测量和地理信息系统。
1. 航空摄影航空摄影是指利用航空器进行照相测量的技术。
通过航空摄影，可以获得大范围地面地物的影像信息。
航空摄影分为航向摄影和航线摄影两种，分别适用于不同场景下的地物测绘。
2. 摄影测量摄影测量是指通过对航空摄影所得影像进行测量计算，获取地表地物的三维坐标信息的技术方法。
通过测量影像中的特征点、像点和控制点，以及使用摄影测量仪器和软件进行数据处理，可以实现地图绘制、地表地物测量及形状分析等功能。
3. 地理信息系统地理信息系统是指利用计算机技术对地理空间数据进行获取、存储、管理、分析及表达的系统。
在航空摄影测量技术中，地理信息系统可以对航空摄影所得数据进行处理、存储和管理，使其能够为工程测绘提供更加精确和实用的三维空间信息。
二、航空摄影测量技术在工程测绘中的应用航空摄影测量技术在工程测绘中具有重要的应用价值，主要表现在以下几个方面：1. 地形测绘航空摄影测量技术可以利用高分辨率航空影像对地形地貌进行精密测绘，获取地表地形、地貌、地势、水体等自然地物的三维空间信息。
这些信息对于城市规划、道路设计、水资源开发等工程项目的前期调研和规划具有重要的参考价值。
2. 建筑测绘航空摄影测量技术可以利用高精度影像获取建筑物的位置、形状、尺寸等信息，并结合地理信息系统进行建筑测绘。
这些信息可用于城市建设规划、土地利用调查、建筑物定位及立面测绘等工程测绘项目。
航空摄影测量技术在测绘中的应用方法
航空摄影测量技术在测绘中的应用方法摘要：航空摄影测量技术是通过航空拍摄获取影像数据，并利用数学、光学、计算机等技术对影像进行处理和分析，从而测绘出地球表面地理信息的一种技术手段。
本文将介绍航空摄影测量技术在测绘中的应用方法，并探讨其在地理数据更新、城市规划、土地监测等方面的作用。
一、航空摄影测量技术的原理与发展航空摄影测量技术是一门综合性学科，其原理基于空中摄影和测量学，旨在通过航空摄影获得高质量的影像数据，并通过影像处理和地面控制点的标定来实现地理信息的测绘与更新。
随着航空摄影设备和数字图像处理技术的不断发展，航空摄影测量技术已经取得了巨大的进步。
二、影像获取与处理航空摄影测量技术的第一步是通过航空摄影设备获得高清晰度的影像数据。
这些影像数据可以通过不同的方式获得，如航空相机、无人机等。
随后，对这些影像进行处理和分析，以提取地球表面的地理特征。
常用的影像处理方法包括影像配准、影像镶嵌、影像分类等。
三、地面控制点的标定与定位为了实现影像的测绘和精确定位，地面控制点的标定是必不可少的步骤。
地面控制点是在地面上精确测量和标定的点，可以用来校正影像的扭曲和畸变。
通过地面控制点的标定，可以实现航空摄影数据与地理坐标系统之间的转换，从而获得准确的测绘结果。
四、地理数据的测绘与更新航空摄影测量技术在地理数据的测绘和更新方面发挥着重要作用。
利用航空摄影测量技术，可以高效地获取大范围的地理信息数据，并将其应用于地图制作、地貌分析、土地利用规划等方面。
通过与其他遥感技术的结合，可以实现地理信息的快速更新和监测。
五、城市规划和土地监测航空摄影测量技术在城市规划和土地监测中的应用越来越广泛。
通过航空摄影测量技术，可以获取城市地区的高分辨率影像数据，并通过图像解译和分析实现城市功能区划、道路网络规划等工作。
同时，通过监测土地利用和城市扩展情况，可以为城市规划决策提供重要的参考依据。
六、航空摄影测量技术面临的挑战与展望虽然航空摄影测量技术在测绘中具有重要作用，但它也面临一些挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测绘技术中的航空摄影测量详解导语：
测绘技术作为地理信息系统(GIS)和遥感技术研究领域的重要组成部分，有着
极高的测绘精度要求。
而航空摄影测量作为测绘技术的重要手段之一，更是在测绘领域中发挥着重要的作用。
本文将详细解析航空摄影测量的原理、应用和未来的发展前景。
一、航空摄影测量的原理
航空摄影测量依托于影像测量学，通过对摄影影像进行解译，并结合地面控制
点的测量，实现对地物位置、形状和高程信息的测量。
其主要原理包括光线成像、相对定向和绝对定向三个过程。
1. 光线成像
光线成像是航空摄影测量的基础，通过在航空相机内部设置的光学系统，将地
球上的物体成像在感光材料上，形成摄影影像。
该过程涉及到相机的焦距、曝光时间和光圈等参数的调整，以获得清晰和准确的影像。
2. 相对定向
相对定向是指确定航空影像之间的相对几何关系，即确定各个影像间的方位角、倾斜角和旋转角。
这可以通过辨认和匹配同一地物在不同影像上的特征点，并进行几何变换来实现。
3. 绝对定向
绝对定向是指确定航空影像与地球上某个已知坐标系的绝对几何关系。
这需要
通过测量地面控制点或利用GPS技术等方式来获得。
二、航空摄影测量的应用领域
航空摄影测量的广泛应用使得它成为了测绘学中不可或缺的工具，下面将介绍几个常见的应用领域。
1. 土地利用与规划
航空摄影测量可以提供高分辨率的地表影像，用于土地利用和规划。
通过对影像的分析，可以快速获取土地类型、植被覆盖情况等信息，为城市规划、农业生产等决策提供科学依据。
2. 建筑和基础设施监测
航空摄影测量可以实时监测大型建筑和基础设施工程的进度和质量。
通过比对摄影影像的变化，可以及时发现建筑物移位、地质灾害等问题，为工程安全提供保障。
3. 环境保护与资源管理
航空摄影测量可以提供全面、连续的环境影像，用于环境保护和资源管理。
通过对影像的分析，可以监测森林覆盖率、湿地变化等信息，为生态环境保护和资源管理提供数据支持。
4. 海岸线变化与灾害预测
航空摄影测量可以对海岸线的变化进行监测，并预测海岸线的演变。
通过对影像的比对，可以及时发现滩涂演变、海岸侵蚀等问题，为灾害预防和应急响应提供依据。
三、航空摄影测量的发展前景
随着科技的不断进步，航空摄影测量技术也在不断发展。
未来，航空摄影测量将在以下几个方面实现突破。
1. 多源数据融合
随着多种传感器技术的发展，如LiDAR和雷达等，航空摄影测量将与其他技术进行融合。
通过多源数据的融合，可以提高地物信息的获取精度和全面性。
2. 高分辨率影像获取
随着航空相机技术的发展，航空摄影测量将可以获得更高分辨率的影像。
这将为土地利用、环境监测等领域提供更详细、准确的数据支持。
3. 智能化数据解译
随着人工智能技术的不断进步，航空摄影测量将实现智能化的数据解译。
通过机器学习和深度学习算法，可以自动识别和测量地物信息，提高测绘效率和精度。
4. 三维测绘与建模
航空摄影测量将进一步发展为三维的测绘技术。
通过航空摄影测量获取的高分辨率影像和点云数据，可以实现精确的三维建模和测量，为城市建设、导航导图等领域提供重要支持。
结语：
航空摄影测量作为现代测绘技术中的重要手段，已经在土地利用、建筑监测、资源管理等领域发挥着重要的作用。
随着科技的不断进步，航空摄影测量将实现更高精度、更全面的测绘数据获取。
通过不断的创新和应用，航空摄影测量将为人类社会带来更多的便利和发展。
