PVM软交换对接方案
PON用户语音业务接入移动IMS的网络方案(精)
中国铁通PON用户语音业务接入移动IMS网络的建议基于PON(无源光网络技术的综合光接入,具有节省主干光纤,传输容量大、距离长等优点,成为用户接入的主流技术。
从终端开始IP化的语音业务已经不适合接入传统的TDM网络,而铁通前期并没有大规模部署软交换核心网,如何在PON接入方式下承载语音业务呢?TD固话是一种解决方案,但是用户往往有使用固网号码的需求习惯,而采用7或8位固网号码的TD固话业务往往受到行业监管的限制。
下面就铁通和移动网络融合之前,铁通各省PON用户的语音业务接入移动各省IMS网络给出方案建议。
一、语音、数据业务的分离和QoSONU中配置针对端口、目的地址等策略识别语音报文并进行VLAN 封装,并设置基于端口、VLAN的优先级策略;OL T针对不同VLAN进行业务分流,实现VLAN到物理端口的映射,语音业务和互联网业务物理上分别指向不同的上联端口;互联网业务通过FE或GE端口直接与铁通城域网BAS相连(城域网扁平化,语音业务通过专线接入SBC实现QoS 保证。
二、SBC的设置在现阶段用户规模较小的情况下,建议利用移动已有SBC,可以快速地实现铁通PON用户的语音业务接入;在铁通用户大规模割接到移动IMS 实现网络融合时,建议为铁通新建专用SBC。
三、OL T到SBC的连接在铁通城域网内设置一对汇聚设备SR,负责铁通本地所有OL T语音业务端口的汇聚,OL T双上联至一对SR形成双路由保护;铁通SR通过专线与设置在SBC前的专用CE相连,CE起到铁通地址与移动地址隔离的作用。
四、与MGCF、GMSC的连接铁通关口局不直接与MGCF连接,通过移动关口局GMSC与MGCF 相连。
铁通关口局与移动关口局间设置专用中继,用于承载铁通IMS用户的话务,方便实现路由控制和计费结算。
五、码号规划和域名解析域名:ims.归属省缩写TEL URI:固定号码采用铁通固定电话号码,铁通分配固定的万群或千群电话号码段给IMS用户,铁通关口局和移动关口局应均能识别本地的铁通IMS用户号段,并根据号码实现正确的路由。
交换机高密UA5000H601PVM支持VRSP特性开局指导书-20061012-B
交换机高密UA5000 H601PVM支持VRSP特性开局指导书华为技术有限公司版权所有侵权必究修订记录目录第1章高密UA5000 PVM概述 (2)1.1 H601PVM支持VRSP特性的原理 (2)1.2 开局步骤 (3)第2章高密UA5000 PVM硬件设备 (4)2.1 HABA机框说明 (4)2.1.1 HABA框面板结构 (4)2.1.2 母板对外接口 (5)2.2 主控板PVM (6)2.2.1 H601PVM单板介绍 (6)2.2.2 面板说明 (7)2.3 转接板HWCB、HWTB (9)2.3.1 主框HABA转接板HWCB (9)2.3.2 辅框HABA转接板HWTB (10)2.4 机框电缆连接 (11)2.4.1 主框与辅框连接 (11)2.4.2 主框上行E1连接 (11)第3章高密UA5000 H601PVM版本配套 (12)3.1 高密H601PVM支持VRSP的版本要求 (12)3.2 主机版本配套情况说明 (13)第4章升级加载H601PVM单板软件 (15)4.1 加载H601PVM单板软件的准备工具 (15)4.2 TFTP方式加载H601PVM单板软件 (16)第5章高密UA5000 PVM资源分配 (21)5.1 上行E1资源分配 (21)5.2 HABA框及组网配置说明 (22)5.3 机框、槽位、从节点、HW组资源分配 (23)5.3.1 数据配置说明 (23)5.3.2 8个E1（单HABA组网）虚拟2个RSP框 (24)5.3.3 8个E1（HABA+HABA组网）虚拟4个RSP框 (25)5.4 交换机控制面板显示槽位图 (26)5.4.1 HABA＋HABA组网虚拟4个RSP框 (26)5.4.2 单HABA组网虚拟2个RSP框 (26)5.4.3 打UA5000控制面板优化补丁后显示： (27)第6章高密UA5000 PVM配置MML脚本 (28)6.1 交换机相关典型配置脚本范例 (28)6.1.1 MML命令说明 (28)6.1.2 HABA单框组网，主框和辅框各自配置4个E1时的命令脚本 (29)6.1.3 HABA+HABA级联方式组网，主框和主辅，从框，从辅各自配置2条E1的命令行脚本 (30)6.2 实现环境监控功能 (32)6.2.1 ESC环境监控线线序图 (32)6.2.2 环境监控连线 (33)6.2.3 环境监控数据配置 (34)第7章常见问题问答 (35)关键词：高密UA5000 PVM 开局指导摘要：本文仅介绍UA5000 H601PVM在交换机上虚拟为RSP的版本开局使用和要求说明。
泉州高速公路通信系统软交换系统改造升级方案解析
泉州高速公路通信系统软交换系统改造升级方案解析
潘应兴;黄培庭
【期刊名称】《中国交通信息化》
【年(卷),期】2024()S01
【摘要】软交换基本含义为把呼叫控制功能从媒体网关(传输层)中分离出来,通过服务器上的软件实现基本呼叫控制功能。
近些年,伴随着高新技术的飞速发展,特别是通信及计算机等电子设备的进步,软交换的运用也越来越广泛。
本文以泉州高速通信系统软交换系统改造升级为例,解析了系统改造关键点、方案设计、注意事项等,为高速公路通信系统设备改造为软交换系统提供参考。
【总页数】3页(P431-433)
【作者】潘应兴;黄培庭
【作者单位】福建省高速公路集团有限责任公司泉州管理分公司
【正文语种】中文
【中图分类】TN914;U495
【相关文献】
1.南友高速公路通信系统应用现状及升级改造方案
2.甘肃省高速公路通信系统升级改造解决方案
3.广西全区高速公路通信系统干线网络升级改造设计研究
4.佛开高速公路通信系统升级过程中的新旧系统切换方案研究
因版权原因，仅展示原文概要，查看原文内容请购买。
互通业务技术规范——软交换与PSTN互通多域

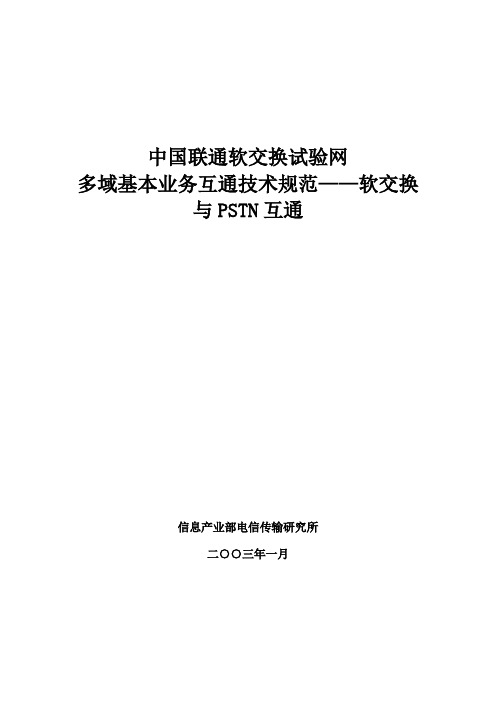

中国联通软交换试验网多域基本业务互通技术规范——软交换与PSTN互通信息产业部电信传输研究所二○○三年一月目录1 软交换与SG之间采用TUP (1)2 软交换与SG之间采用ISUP (16)1 软交换与SG之间采用TUP1.1 配置如下图所示，是本业务的基本配置图，在本业务中要求PSTN网络通过SG和TG与软交换1相连,软交换1和软交换2是软交换网络中的2个软交换设备，通过ATM/IP承载网相连，各种终端（包括IAD终端、AG终端、SIP终端、MGCP终端等）分别连接在软交换1和软交换2之下。
PSTN网中的用户号码为PQR(S)ABCD，软交换网中的各种终端用户号码可以采用局号，也可以采用网号。
PSTN用户和软交换2的用户之间的呼叫，拨区号+被叫用户的本地电话号码。
注1：SG和软交换1之间可以采用TUP/SIGTRAN、ISUP/SIGTRAN、或专有信令。
本章以TUP为例对呼叫流程进行描述。
对底层信令（SIGTRAN或专有信令）则不涉及。
注2：媒体服务器可以综合在软交换内部，也可以采用外挂的方式。
当采用外挂媒体服务器时，软交换和媒体服务器之间可以采用H.248/MGCP/SIP。
本规范以H.248协议为例对信令流程进行描述。
注3：软交换2下面可以连接各种类型的终端用户。
在本规范中，软交换2到用户之间的流程被省略，可以参见其他规范。
1.2信令流程1.2.1 PSTN用户作主叫1.2.1.1 正常呼叫信令流程1.2.1.1.1 呼叫接续流程（1）PSTN向软交换1发送IAI消息，请求进行呼叫连接的建立。
（2）软交换1向TG发送Add命令，在TG中创建一个新context，并在context中加入TDM termination和RTP termination，其中Mode设置为Receiveonly或Inactive，并设置抖动缓存、语音压缩算法等；TG回送响应返回其RTP端口号及采用的语音压缩算法。
华为SoftX3000软交换系统技术手册
U-SYS SoftX3000 软交换系统 技术手册 产品概述分册目 录目 录 第1章 系统简介.....................................................................................................................1-11.1 产品定位.............................................................................................................................1-11.1.1 U-SYS 解决方案简介...............................................................................................1-11.1.2 SoftX3000的定位....................................................................................................1-51.2 产品特点.............................................................................................................................1-61.2.1 丰富的业务提供能力................................................................................................1-61.2.2 强大而灵活的组网能力............................................................................................1-61.2.3 大容量、高集成度....................................................................................................1-71.2.4 高可靠性..................................................................................................................1-71.2.5 高安全性..................................................................................................................1-81.2.6 平滑的扩容能力.......................................................................................................1-91.2.7 完善的计费能力与话单管理功能..............................................................................1-91.2.8 优良的性能统计功能..............................................................................................1-101.2.9 方便实用的操作维护功能.......................................................................................1-10第2章 系统结构.....................................................................................................................2-12.1 硬件结构.............................................................................................................................2-12.1.1 物理结构..................................................................................................................2-12.1.2 逻辑结构..................................................................................................................2-32.2 软件结构.............................................................................................................................2-42.2.1 主机软件..................................................................................................................2-42.2.2 终端OAM 软件........................................................................................................2-6第3章 接口、信令与协议.......................................................................................................3-13.1 物理接口.............................................................................................................................3-13.1.1 接口种类..................................................................................................................3-13.1.2 接口规范..................................................................................................................3-13.2 信令与协议.........................................................................................................................3-2第4章 OAM 系统....................................................................................................................4-14.1 概述....................................................................................................................................4-14.1.1 OAM 的基本功能.....................................................................................................4-14.1.2 MML 命令行简介......................................................................................................4-24.1.3 OAM 的硬件平台——终端系统................................................................................4-34.2 网管与计费.........................................................................................................................4-44.2.1 网管.........................................................................................................................4-54.2.2 计费.........................................................................................................................4-5 IT猫扑社区第5章业务与功能..................................................................................................................5-15.1 业务简介.............................................................................................................................5-15.1.1 语音业务..................................................................................................................5-15.1.2 IP Centrex业务.......................................................................................................5-65.1.3 多媒体业务..............................................................................................................5-85.1.4 传统智能网业务.......................................................................................................5-95.1.5 全网智能化业务.....................................................................................................5-105.1.6 UC业务.................................................................................................................5-125.2 主要功能...........................................................................................................................5-145.2.1 支持多国家码与多区号功能...................................................................................5-145.2.2 支持多信令点编码功能..........................................................................................5-145.2.3 支持双归属功能.....................................................................................................5-155.2.4 支持关口局功能.....................................................................................................5-155.2.5 支持汇接局功能.....................................................................................................5-165.2.6 支持SSP功能.......................................................................................................5-165.2.7 支持IPTN功能......................................................................................................5-165.2.8 支持就远入网功能..................................................................................................5-165.2.9 支持平等接入功能..................................................................................................5-17第6章组网与应用..................................................................................................................6-16.1 系统组网.............................................................................................................................6-16.1.1 多媒体端局组网.......................................................................................................6-16.1.2 NGN分层路由组网..................................................................................................6-26.1.3 C5局（端局）组网..................................................................................................6-46.1.4 C4局（汇接局）组网..............................................................................................6-56.1.5 与H.323网络的互通...............................................................................................6-66.1.6 与IN网络的互通.....................................................................................................6-66.1.7 与SIP网络的互通...................................................................................................6-76.1.8 与Parlay网关的互通...............................................................................................6-86.1.9 与3G多媒体网络的互通.........................................................................................6-96.1.10 全网智能化组网...................................................................................................6-106.1.11 静态双归属组网...................................................................................................6-126.1.12 主备用方式的动态双归属组网.............................................................................6-146.1.13 负荷分担方式的动态双归属组网..........................................................................6-166.2 典型应用...........................................................................................................................6-186.2.1 D公司NGN商用网...............................................................................................6-186.2.2 W国VoIP商用网..................................................................................................6-19第7章可靠性与安全性设计....................................................................................................7-17.1 系统可靠性设计..................................................................................................................7-17.1.1 硬件可靠性..............................................................................................................7-17.1.2 软件可靠性..............................................................................................................7-17.1.3 系统过载控制...........................................................................................................7-27.1.4 计费系统可靠性.......................................................................................................7-27.2 系统安全性设计..................................................................................................................7-47.2.1 组网应用安全性.......................................................................................................7-47.2.2 协议及通话安全性....................................................................................................7-47.2.3 用户安全性..............................................................................................................7-57.2.4 数据安全性..............................................................................................................7-57.2.5 操作维护安全性.......................................................................................................7-5第8章技术指标与环境要求....................................................................................................8-18.1 主要技术指标.....................................................................................................................8-18.1.1 系统容量..................................................................................................................8-18.1.2 系统处理能力...........................................................................................................8-18.1.3 协议处理能力...........................................................................................................8-28.1.4 话单处理能力...........................................................................................................8-28.1.5 可靠性指标..............................................................................................................8-28.1.6 电源与功耗..............................................................................................................8-38.1.7 机柜物理参数...........................................................................................................8-48.1.8 环境指标..................................................................................................................8-48.1.9 EMC指标................................................................................................................8-58.2 环境要求.............................................................................................................................8-88.2.1 储存环境..................................................................................................................8-88.2.2 运输环境................................................................................................................8-108.2.3 运行环境................................................................................................................8-12第9章遵循的标准..................................................................................................................9-19.1 中国标准.............................................................................................................................9-19.2 国际标准.............................................................................................................................9-2第10章缩略语表.................................................................................................................10-1第1章系统简介1.1 产品定位U-SYS SoftX3000 软交换系统（以下简称SoftX3000）是华为技术有限公司研制的大容量软交换设备，它采用先进的软、硬件技术，具有丰富的业务提供能力和强大的组网能力，主要应用于NGN的网络控制层。
平台对接方案
平台对接方案背景介绍在现代商业社会中，各种平台的兴起为企业、商户和消费者之间的交流和合作提供了更加方便和高效的方式。
但是，在不同平台之间进行信息和数据的交换，需要进行对接和连接，这对于企业和商户来说是一个巨大的挑战。
因此，开发一套可靠、高效的平台对接方案，对于促进企业和商户之间的合作和信息交流具有重要意义。
平台对接方案的基本原则开发一套可靠、高效的平台对接方案需要遵循如下基本原则：1.优先考虑标准化的数据交换格式。
对于不同平台之间的数据交换，应当使用标准化的数据格式，如XML、JSON等，以方便对接和数据转换。
2.强调系统的可扩展性和灵活性。
在设计和开发平台对接方案时，需要考虑到不同平台之间的差异性，注重系统的可扩展性和灵活性，以便根据不同的需求和要求进行定制和改进。
3.保证数据的安全性和完整性。
为了确保数据的安全性和完整性，平台对接方案需要采用多重安全认证和加密机制，避免数据泄漏和篡改等问题。
4.强调技术的先进性和前瞻性。
为了保持平台对接方案的竞争力和创新性，需要注重技术的先进性和前瞻性，采用目前最新的技术和工具，不断更新和升级系统。
平台对接方案的开发流程平台对接方案的开发流程主要包括如下几个步骤：1.需求分析。
在开发平台对接方案之前，需要对需求进行分析和调研，明确平台对接的目标、范围、实际需求等。
2.系统设计。
在明确需求之后，需要进行系统设计和规划，包括设计数据交换格式、API接口、安全认证和加密机制等。
3.系统开发。
在完成系统设计之后，可以根据设计方案开始进行系统的开发和编码，实现各种功能和模块。
4.测试和验收。
在完成系统开发之后，需要对系统进行全面测试和验收，验证系统的可靠性和性能。
5.上线运营。
在完成测试和验收之后，可以将系统上线并投入运营，开始进行平台对接和数据交换。
平台对接方案的应用案例目前，已经有许多企业和商户采用平台对接方案，实现不同平台之间的数据交换和合作。
以下是几个应用案例：1.电商平台对接。
漫话地铁公务电话系统实现线路级互联互通的几种方案徐艳涛
漫话地铁公务电话系统实现线路级互联互通的几种方案徐艳涛发布时间：2023-06-02T07:38:06.885Z 来源：《中国科技信息》2023年6期作者：徐艳涛[导读] 文章对公务电话实现线路级互联互通的几种方案进行了研究。
河北远东通信系统工程有限公司河北石家庄 050000摘要：文章对公务电话实现线路级互联互通的几种方案进行了研究。
关键词：软交换；地铁；公务电话系统；互联互通中图分类号：G632引言随着地铁线路的快速发展，城市地铁交通已经开始由单线运行转变成线网运营，作为地铁通信系统中重要的一个子系统，公务电话系统承担着地铁运营管理、维修联络、行政办公等功能，公务电话的通信网络也在互联互通需求的推动下实施并逐步的交织成网。
1 2M对接方案此方案适用于程控交换之间的联网，或者软交换（含中继网关）与程控交换之间联网，或者软交换（含中继网关）与软交换（含中继网关）之间的联网。
该方案根据对接需求可以连接1个或者多个2M，实现跨线路之间的通信。
优点是可以很好的保证通信的同时也能很好的隔离各自的系统，防止本线路公务电话系统内部的问题影响到另一条线路公务电话系统的正常运行。
缺点是中继通道数量有限，无法支持视频通话。
联网示意图如下：（1）程控与程控（2）软交换与程控（3）软交换与软交换2M对接联网一般使用标准的PRI协议，主流厂商的程控交换或者软交换中继网关均支持此协议进行对接。
对接步骤简述如下：（1）完成线路1对接设备的安装和配线；（2）完成线路2对接设备的安装和配线；（3）请作业点进行线路1到线路2对接2M线缆的布放进行物理对接以及数据调试；（4）完成调试后进行2M通道状态的检测，当变为空闲以后即可进行电话互拨测试。
2 SIP对接方案此方案适用于软交换之间的联网。
该方案根据对接需求在物理层面连接1-2根网线，在软件层面对接1条SIP中继，实现跨线路之间的通信。
优点是可以实现跨线路之间的音视频通话以及承载在公务电话系统网络上面的其他非话业务的互联互通（如视频会议系统、办公网业务等），另外该对接中继通道并发通话数量大，大带宽决定了其具备的强大的并发通话能力。
mpls vpn 解决方案
mpls vpn 解决方案
《MPLS VPN解决方案：提升网络安全与性能》
MPLS（多协议标签交换）VPN（虚拟专用网络）是一种广泛
应用于企业网络中的解决方案，它通过将数据包进行标签交换，实现了不同站点之间的安全通信和数据传输。
MPLS VPN解
决方案具有高效、灵活和可扩展性强等优点，在企业网络中得到广泛应用。
首先，MPLS VPN解决方案能够提升网络安全性。
通过在数
据包上加上标签，可以实现私有网络间的数据传输，确保数据在传输过程中不会被窃取或篡改。
同时，MPLS VPN还支持
各种加密方式，进一步提升了数据的安全性，保护了企业机密信息不受外界威胁。
其次，MPLS VPN解决方案能够提升网络性能。
它通过将数
据包进行标签交换，实现了不同站点之间的直接通信，减少了数据在传输过程中的延迟，提高了网络的传输效率。
此外，MPLS VPN还支持多种服务质量（QoS）技术，能够对不同类
型的数据进行优先处理，保障了实时数据的传输质量，提升了用户体验。
最后，MPLS VPN解决方案还具备可扩展性强的特点。
企业
可以根据自身的业务需求，灵活地扩展和调整VPN网络，满
足不同站点之间的通信需求。
而且，MPLS VPN网络还支持
多种连接方式，包括传统的站点到站点连接、集线器到站点连接以及云服务提供商之间的连接，满足了企业多样化的网络连
接需求。
总的来说，MPLS VPN解决方案是一种高效、安全、灵活和可扩展性强的网络解决方案，能够帮助企业提升网络的安全性和性能，满足不同站点之间的通信需求，是企业构建现代化网络的重要选择。
软交换实验内容
第一章软交换设备SoftX3000介绍1.1 系统硬件介绍SoftX3000硬件连接图如图1-1-1：主机的各机框之间、主机与后台之间通过主备用LANSwitch通信。
图1-1-1 SoftX3000硬件连接图SoftX3000在物理上主要由OSTA机框、BAM（后管理模块）、iGWB（计费网关）等设备组成，其中，OSTA机框构成SoftX3000的主机部分，完成业务处理、资源管理等功能；BAM与iGWB构成后台部分，完成操作维护、话单管理等功能。
1.1.1 主机部分主机部分是SoftX3000的核心部分，由OSTA （Huawei Open Standards Telecom Architecture Platform）机框和连接设备构成，主要完成业务处理、资源管理等功能。
一、设备间的通信SoftX3000主机系统通信主要包括三部分：（1）各OSTA机框之间通信：通过两个LAN Switch（0平面LAN Switch和1平面LAN Switch）进行通信，各机框均有两根网线连接至两个LAN Switch。
（2）主机与后台通信：各OSTA机框与BAM、iGWB通过两个LAN Switch（0平面LAN Switch和1平面LAN Switch）进行通信，BAM、iGWB均有网线连接至两个LAN Switch。
（3）与外部IP网络设备通信：通过两个LAN Switch进行通信，只有基本框0和基本框1才提供网线连接至2# LAN Switch和3# LAN Switch。
二、系统的容量特性在实际应用中，系统的容量由OSTA机框的数量来决定，可根据需要在1到18框之间灵活配置，完全满足平滑扩容的需要。
当采用单模块配置时，可实现9000 TDM中继、5万用户的应用；满配情况下，则可实现36万TDM中继或200万用户的应用。
1.1.2 后台部分后台部分由BAM、应急工作站、WS、iGWB和连接设备构成，主要完成操作维护、话单管理等功能。
PBX交换机对接组网通信解决方案
行业背景：
目前，绝大多数的企业语音通信系统基于传统电话交换机（PBX）搭建，由于PBX系统良好的稳定性和贴切用户的使用需求，使得PBX的应用在我国已经非常成熟。
然而随着企业的发展，越来越多的分支机构，办事处的成立，很多的企业都要求组建自己的内部通信网络，如何能够快速的实现内部通信网络，又不改变用户使用习惯，保留原有PBX系统，避免投资浪费也成为组建内部通信系统时不得不考虑的主要问题。
Zlink解决方案采用ZPCX系列混合型语音交换设备，通过ZPCX的模拟接口与PBX实现无缝对接，利用ZPCX的VoIP功能实现各分支的组网，能够很好的帮助用户解决这些问题。
方案拓扑图：
方案特点：
1．利用ZPCX的模拟接口与PBX进行无缝对接，保留了原有PBX系统，避免投资浪费；2．保留用户原有使用习惯，系统搭建及投入使用迅速；
3．组建内部通信网络节省企业内部通信的费用，同时又提升了沟通效率；
4．通过对系统对接方式的优化，简化用户内部呼叫时的操作，无需二次拨号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E：events，事件检测 DM：数图体 [2-8]数字范围 E* . 表示重复该符号前数字的0次到多次
DigitMap：数图名 数字0～9 X 通配符0～9 F# | 表示可选方案
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 7
STEP3
MEGACO/1 ：H248协议版本号 [10.71.50.30]:2944 ：MG的IP地址和UDP端口号 T ：TransacationRequest P：TransacationReply 11：TransacationRequest ID C：context N：notify（消息类型） A1：终结点标识号 OE：observe events al/of：al包名，of事件名,摘机事件
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confiden3;检测单个号码 84: [119][16:13:16.210]msg from mgc to mg([10.71.50.30]:2944): MEGACO/1 [10.71.50.51]:2944 T=372849746{C={MF=A1{E=369154818{tonedet/std{tl=[*]},al/*},SG{}}}}
//上报号码 84: [117][16:13:16.180]msg to mgc([10.71.50.51]:2944): MEGACO/1 [10.71.50.30]:2944 T=12{C={N=A1{OE=369154829{20040804T16131600:dd/ce{meth=FM,ds="666 3002"}}}}} //响应 84: [118][16:13:16.210]msg from mgc to mg([10.71.50.30]:2944): MEGACO/1 [10.71.50.51]:2944 P=12{C=-{N=A1}} meth：拨号与数图匹配结果，有PM、FM、UM ds：匹配的号码（被叫电话号码）
HUAWEI TECHNOLOGIES CO., LTD.
2014-4-30
Security Level:
