结构的固有频率
结构第一阶自振频率
结构第一阶自振频率结构的第一阶自振频率指的是结构在没有外界激励下，固有自身振动的频率。
在力学和工程学中，研究结构的自振频率非常重要，因为它们与结构的稳定性、动力响应和疲劳寿命有密切关联。
结构的第一阶自振频率受到其质量、刚度和几何形状的影响。
下面将逐个介绍这些因素。
1.质量：质量是影响结构自振频率的重要因素之一、质量越大，结构的自振频率越低。
这是因为更大的质量意味着结构需要更多的能量才能达到振动状态。
例如，在一个悬挂在弹簧上的物体中，增加物体的质量将降低其自振频率。
2.刚度：刚度是指结构对挠度的抵抗能力。
刚度越大，结构的自振频率越高。
这是因为更大的刚度意味着结构需要更多的力才能产生相同的挠度，从而增加了结构的自振频率。
例如，在一个弹簧上悬挂不同刚度的物体时，刚度越大的物体的自振频率越高。
3.几何形状：几何形状也对结构的自振频率有一定的影响。
例如，在悬挂在弹簧上的物体中，当物体的长度增加时，自振频率也会增加。
结构的第一阶自振频率可以通过求解结构的固有振动方程来确定。
对于简单的线性振动系统，其固有振动方程可以表示为：m * d^2x/dt^2 + k * x = 0其中，m是结构的质量，k是结构的刚度，x是结构的挠度。
通过求解这个方程，可以得到结构的固有频率，即第一阶自振频率。
对于复杂的结构，求解固有振动方程可能会很复杂。
在这种情况下，可以使用数值模拟方法，如有限元分析，来估计结构的固有频率。
有限元分析将结构划分为许多小的有限元，并使用数值方法求解结构的振动模态和频率。
这种方法可以有效地求解复杂结构的固有频率。
结构的第一阶自振频率对结构的设计和优化非常重要。
在设计过程中，工程师可以通过改变结构的质量、刚度和几何形状来调节结构的自振频率，以满足特定的需求。
例如，在设计高速列车的车身时，要求结构的自振频率与列车的运行频率相差较大，以避免共振现象的发生。
总结起来，结构的第一阶自振频率是结构在没有外界激励下的固有自身振动频率。
增加结构基频的方法
增加结构基频的方法增加结构基频是一种常见的技术手段，可以改善结构的稳定性和性能。
在不改变结构的前提下，通过优化结构参数或增加辅助装置等方式，可以有效地提高结构的基频。
本文将从几个方面介绍增加结构基频的方法。
一、优化结构参数优化结构参数是一种常用的提高结构基频的方法。
通过调整结构的尺寸、形状和材料等参数，可以改变结构的固有频率。
具体来说，可以通过以下几种方式进行优化：1. 增加结构的刚度：增加结构的刚度可以提高结构的基频。
可以通过增加结构的截面积、壁厚或使用高刚度材料等方式来增加结构的刚度。
2. 改变结构的几何形状：结构的几何形状对其基频有很大影响。
通过改变结构的截面形状、长度比例或几何形状等参数，可以有效地改变结构的基频。
3. 使用阻尼装置：在结构中添加适当的阻尼装置可以增加结构的阻尼，从而提高结构的基频。
常用的阻尼装置包括阻尼器、液体阻尼器和摩擦阻尼器等。
二、增加辅助装置除了优化结构参数，增加辅助装置也是一种有效的提高结构基频的方法。
通过在结构中添加合适的辅助装置，可以改变结构的振动特性，从而提高结构的基频。
1. 添加质量块：在结构的关键位置添加质量块可以改变结构的质量分布，从而提高结构的基频。
质量块的大小和位置应根据结构的振动特性进行合理选择。
2. 使用拉索或拉杆：通过在结构中添加拉索或拉杆等辅助装置，可以改变结构的刚度分布，从而提高结构的基频。
拉索或拉杆的张力和位置应根据结构的振动特性进行合理调整。
3. 应用振动吸收器：振动吸收器是一种常见的辅助装置，可以通过调整吸收器的参数来改变结构的振动特性，从而提高结构的基频。
常用的振动吸收器包括质量阻尼器、弹簧阻尼器和液体阻尼器等。
三、结构优化设计除了优化结构参数和增加辅助装置，结构优化设计也是一种有效的提高结构基频的方法。
通过结构优化设计，可以在不改变结构整体形状的情况下，通过调整结构的局部形状或参数来提高结构的基频。
1. 拓扑优化设计：拓扑优化设计是一种常用的结构优化方法，可以通过调整结构的材料分布来提高结构的基频。
刚度与模态的关系
刚度与模态的关系刚度与模态是结构动力学中两个重要的概念，它们之间存在密切的关系。
刚度是指结构对外力作用下的抵抗能力，而模态则是指结构在固有频率下的振动形态。
本文将从刚度与模态的定义、特性以及它们之间的关系等方面进行探讨。
刚度是一个描述结构响应特性的重要参数。
刚度越大，结构对外力的抵抗能力就越强，也就意味着结构变形越小。
反之，刚度越小，结构变形越大。
刚度可以用弹性系数来表示，即刚度等于外力对结构的作用力除以结构的变形量。
在实际工程中，刚度的选取要根据结构的用途和设计要求进行合理选择。
模态是指结构在固有频率下的振动形态。
当结构受到外力激励时，会出现共振现象，即结构的振动幅度增大。
而共振频率就是结构的固有频率。
每个结构都有其独特的固有频率和对应的振动模态，而这些固有频率和振动模态可以通过模态分析得到。
刚度与模态之间存在着紧密的关系。
首先，刚度决定了结构的固有频率。
刚度越大，结构的固有频率就越高；刚度越小，结构的固有频率就越低。
这是因为刚度越大，结构对外力的抵抗能力就越强，振动的频率就会变快；刚度越小，结构对外力的抵抗能力就越弱，振动的频率就会变慢。
刚度还决定了结构的振动模态。
刚度越大，结构的振动模态越简单；刚度越小，结构的振动模态越复杂。
这是因为刚度越大，结构的变形量就越小，振动的模态也就越简单；刚度越小，结构的变形量就越大，振动的模态也就越复杂。
刚度与模态的关系对于结构的设计和分析具有重要的意义。
在结构设计中，需要根据结构的用途和设计要求选择合适的刚度，以保证结构的稳定性和安全性。
在结构分析中，通过模态分析可以得到结构的固有频率和振动模态，从而对结构的响应特性进行评估和优化。
刚度与模态是结构动力学中两个重要的概念，它们之间存在着密切的关系。
刚度决定了结构的固有频率和振动模态，而模态分析可以通过计算得到结构的固有频率和振动模态，从而对结构的响应特性进行评估和优化。
因此，在结构设计和分析中，刚度与模态的关系需要得到充分的重视和应用。
高层建筑结构模态及固有频率计算与分析
高层建筑结构模态及固有频率计算与分析秦泗建【期刊名称】《《四川建材》》【年(卷),期】2019(045)011【总页数】2页(P60-61)【关键词】高层建筑; 固有频率; 三维模型; 应力【作者】秦泗建【作者单位】江苏省连云港市赣榆区柘汪镇建管所江苏连云港 222113; 江苏凯港集团有限公司江苏连云港 222113【正文语种】中文【中图分类】TU973.20 前言对于高层建筑结构而言，影响其质量的关键因素包括：强度性能、刚度性能以及稳定性等。
各设计要素决定着该建筑的使用寿命和安全性。
因此，在高层建筑的结构设计方面，如何提升建筑的安全系数，一直都是设计研发的关键。
一直以来，人们在如何确保建筑物的良好强度性能方面，做了大量的研究工作。
例如：文献[1]采用了三种混凝土强度检测方案，为建筑工程的材料选择和施工提供了可靠的质量保证；文献[2]从提升建筑结构稳定性方面，提出了关于建筑结构的力学分析法，达到了进一步提升建筑结构强度的目标；文献[3]针对钢结构建筑，在考虑震动因素前提下，提出了关于承载力分析的有限元法，结果的计算准确率和效率都有较大的提高。
上述研究表明，人们在建筑结构的强度方面，取得了丰富的成果，极大地提升了建筑的安全系数。
然而，当建筑物施工完毕并投入使用之后，实际承受的载荷情况是多样化的。
例如：当风作用在建筑物上时，建筑物承受的是风载荷；当地震来临时，建筑物承受对应的动载荷。
在建筑设计和选材的时候，由于材料的许用应力较大，通常情况下这些载荷不会超过建筑物本体的许用应力。
但是，这些载荷的动力源却存在共同的特点，即频率特征，无论是风力还是地震的作用，都会使高层建筑发生振动。
在这种条件下，如果建筑物自身的固有频率接近于外在动力源的固有频率值，则会产生共振的风险。
其结果是，建筑物本身产生破坏、断裂以及变形等，严重危害居住者的生命财产安全。
因此，就高层建筑结构而言，如何避免共振，是一个务必要研究的问题。
工程力学中的自由振动和强迫振动的特性
工程力学中的自由振动和强迫振动的特性在工程力学中，振动是一个重要的研究领域。
振动被广泛应用于各种工程中，包括建筑结构、机械系统以及电子设备等。
振动可以分为自由振动和强迫振动两种类型。
本文将讨论自由振动和强迫振动的特性以及它们在工程中的应用。
一、自由振动的特性自由振动是指在没有外界干扰的情况下，结构或系统在其固有频率下进行的振动。
自由振动的特性主要包括振幅、周期、频率和阻尼等。
1. 振幅振幅是指振动的最大偏离量。
在自由振动中，振幅受到初始条件的影响，振幅越大，振动的能量也就越大。
2. 周期周期是指振动完成一个完整循环所需的时间。
自由振动的周期与结构的固有频率有关，固有频率越高，周期越短。
3. 频率频率是指振动单位时间内完成的循环次数。
频率是周期的倒数，用赫兹（Hz）表示。
自由振动的频率与周期相反，固有频率越高，频率越大。
4. 阻尼阻尼是指振动过程中能量的消耗。
在自由振动中，存在三种类型的阻尼：无阻尼、过阻尼和欠阻尼。
无阻尼振动指没有能量损耗的理想振动；过阻尼振动是指能量损耗过大，振动停止得很慢；欠阻尼振动是指振动的能量损耗较小，但是在振动停止时存在振荡。
二、强迫振动的特性强迫振动是指受到外界周期性力作用下的振动。
外界力的频率通常不等于结构的固有频率，因此会引发结构的共振。
强迫振动的特性主要包括固有频率、共振和受迫振动等。
1. 固有频率固有频率指的是结构或系统在自由振动状态下的固有频率。
在强迫振动中，结构的固有频率决定了其对外界激励的响应。
2. 共振共振是指外界力的频率与结构的固有频率相等或接近，导致结构振幅迅速增大的现象。
共振现象对于某些结构来说是有害的，因为会导致结构破坏或崩溃。
3. 受迫振动受迫振动是指在强迫振动中，结构受到外界激励而发生的振动。
外界激励可以是周期性的力或者者是其他形式的周期性变量。
三、自由振动和强迫振动在工程中的应用自由振动和强迫振动在工程中有着广泛的应用。
1. 自由振动的应用自由振动的研究可以用于建立结构的固有频率，通过调节结构的初始条件和强度来影响振动的特性。

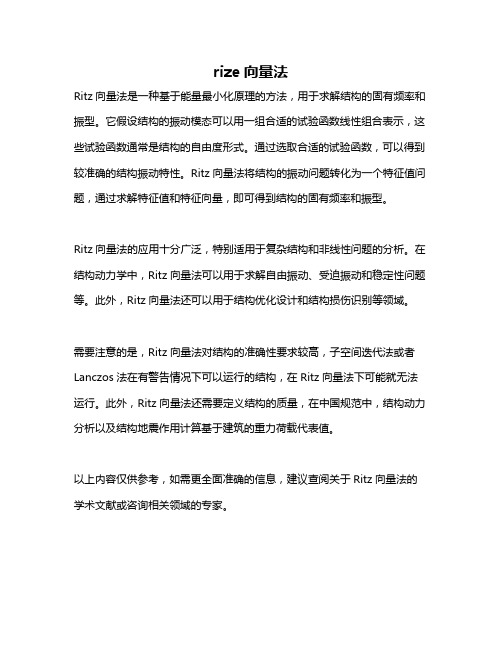

rize向量法
rize向量法
Ritz向量法是一种基于能量最小化原理的方法，用于求解结构的固有频率和振型。
它假设结构的振动模态可以用一组合适的试验函数线性组合表示，这些试验函数通常是结构的自由度形式。
通过选取合适的试验函数，可以得到较准确的结构振动特性。
Ritz向量法将结构的振动问题转化为一个特征值问题，通过求解特征值和特征向量，即可得到结构的固有频率和振型。
Ritz向量法的应用十分广泛，特别适用于复杂结构和非线性问题的分析。
在结构动力学中，Ritz向量法可以用于求解自由振动、受迫振动和稳定性问题等。
此外，Ritz向量法还可以用于结构优化设计和结构损伤识别等领域。
需要注意的是，Ritz向量法对结构的准确性要求较高，子空间迭代法或者Lanczos法在有警告情况下可以运行的结构，在Ritz向量法下可能就无法运行。
此外，Ritz向量法还需要定义结构的质量，在中国规范中，结构动力分析以及结构地震作用计算基于建筑的重力荷载代表值。
以上内容仅供参考，如需更全面准确的信息，建议查阅关于Ritz向量法的学术文献或咨询相关领域的专家。
土木轨道共振
土木轨道共振
土木轨道共振是指土木结构在特定条件下受到外力作用时发生的共振现象。
这种现象在工程实践中十分常见，特别是在桥梁、大楼等高层结构中。
土木轨道共振的发生会给结构的安全性带来严重的影响，因此对其进行研究和分析十分重要。
土木轨道共振通常是由高速列车、地铁等载荷引起的。
当载荷的频率与结构的固有频率相近时，就会发生共振。
共振会导致结构的振动幅度增大，甚至超过其承载能力，从而引发结构的破坏。
因此，对土木轨道共振的研究成为了土木工程师的重要任务。
土木轨道共振的研究主要包括两个方面：一是对结构的固有频率进行测定和分析，二是对外力的频率进行测定和分析。
通过对结构的固有频率和外力频率的比较，可以确定是否存在共振现象。
如果存在共振现象，就需要采取相应的措施来改善结构的抗震性能，以防止共振引发的破坏。
土木轨道共振的研究不仅对于工程实践具有重要意义，也有助于推动土木工程领域的发展。
通过研究共振现象，可以进一步提高结构的抗震能力，保障人们的生命财产安全。
此外，还可以为高速列车、地铁等交通工具的设计提供参考，提高其运行的安全性和舒适性。
土木轨道共振是土木工程领域的一个重要课题，其研究对于提高结构的抗震性能、保障人们的生命财产安全具有重要意义。
通过对共
振现象的研究，可以为土木工程的设计和建设提供科学依据，推动土木工程领域的发展。
希望通过不断的努力和研究，能够进一步提高土木轨道共振的预测和控制能力，为社会的可持续发展做出贡献。
悬臂梁的固有频率
1 悬臂梁固有频率测试 一、实验目的 (1) 了解加速度传感器的工作原理和安装方式 (2) 了解振动参量的测试 (3) 掌握信号的频谱分析 二、实验原理 瞬态信号可以用三种方式产生，分述如下： 一是快速正弦扫频法。将正弦信号发生器产生的正弦信号，在幅值保持不变的条件下，由低频很快地连续变化到高频。从频谱上看，该情况下，信号的频谱已不具备单一正弦信号的特性，而是在一定的频率范围内接近随机信号。 是脉冲激励。用脉冲锤敲击试件，产生近似于半正弦的脉冲信号。信号的有效频率取决于脉冲持续时间τ，τ越小则频率范围越大。 三是阶跃激励。在拟定的激振点处，用一根刚度大、重量轻的弦经过力传感器对待测结构施加张力，使其产生初始变形，然后突然切断张力弦，相当于给该结构施加一个负的阶跃激振力。 用脉冲锤进行脉冲激振是一种用得较多的瞬态激振方法，它所需要的设备较少，信号发生器、功率放大器、激振器等都可以不要，并且可以在更接近于实际工作的条件下来测定试件的机械阻抗。 二、结构组成 悬臂梁实验台的结构示意如图１所示，结构总体尺寸为375×37×2.75mm(长×宽×高)，主要包括的零件为悬臂和底座。
运用悬臂梁实验台进行实验教学所需准备的实验设备为： 2
(1)、悬臂梁实验台 1套 (2)、加速度传感器 1套 (3)、加速度传感器变送器 1台 (4)、数据采集仪 1台 (5)、开关电源 1套 (6)、脉冲锤 1只 三、实验步骤 (1) 备齐所需的设备后，将加速度传感器安装在悬臂梁前端； (2) 将加速度传感器与信号调理模块相连，通过接线盒1通道连接，数据采集仪与PC机连接。在保证接线无误的情况下，可以开始进行实验。 (3) 设定数据采集仪的工作模式为外触发采样，同时设置触发电平(如800)和预触发点数（如20），然后点击“运行”按钮启动采样过程（由于采用外触发采样方式，此时处于等待状态）。 (4) 用脉冲锤敲击悬臂梁，产生脉冲激振。敲击的力幅要适当，着力点要准确，迅速脱开。如检测不到冲击振动信号，则适当修改采集仪中的预触发电平，然后点击面板中的“开始”按钮再次进行测量，此时，信号分析窗口中应显示出悬臂梁受瞬态激励后输出的信号波形。 (5) 进行功率谱分析，移动光标至基频的峰值点，读出该处的频率值X和谱高Y，再移动光标，测处该基频处谱峰的谱宽。 四、实验报告要求 (1) 简述实验原理和目的 (2) 根据实验原理和要求整理出本实验的设计原理图。 (3) 根据所给悬臂梁尺寸，计算出其前三阶固有频率。梁的各阶固有频率可按下式计算：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结构的固有频率
什么是结构的固有频率
结构的固有频率指的是物体在自由振动时所具有的特定频率。
当一个物体受到激励而进行振动时，如果没有任何阻尼和外力的干扰，它将以特定的频率进行振动。
这个特定的频率被称为结构的固有频率，也称为共振频率。
结构的固有频率的确定因素
结构的固有频率主要由以下几个因素决定：
1. 物体的质量
物体的质量越大，其固有频率越低。
这是因为质量越大，惯性也越大，需要更大的力来改变物体的振动状态，从而导致频率降低。
2. 结构的刚度
刚度是指物体在受到外力作用时抵抗形变的能力。
当物体的刚度增加时，其固有频率也会增加。
这是因为物体的刚度增加后，需要更大的力来改变物体的振动状态，从而导致频率增加。
3. 结构的几何形状
物体的几何形状对其固有频率也有一定的影响。
比如，对于一根细长的杆，其固有频率会受到其长度和截面积的影响。
较长的杆具有较低的固有频率，而较短的杆具有较高的固有频率。
4. 材料的性质
不同的材料具有不同的密度和弹性模量，这也会对结构的固有频率产生影响。
一般来说，密度越大、弹性模量越小的材料，其固有频率越低。
结构的固有频率与振型
结构的固有频率与其振型密切相关。
振型是指物体在振动时各个部分的相对位移和相对速度的分布。
不同的振型对应不同的固有频率。
例如，在一根弦上，当弦的两端固定时，弦可以以多种不同的振型进行自由振动。
其中，最低的固有频率对应于整个弦做整体运动的振型，称为基频。
而更高的固有频率对应于弦在不同位置产生起伏的振型，称为谐波。
应用领域与意义
结构的固有频率在工程设计和物理研究中具有重要的应用价值和意义。
1. 结构动力学设计
在工程建设中，我们需要确保结构的固有频率不与外界激励频率相近，以避免共振现象的发生。
共振会导致结构破坏甚至崩塌，因此对于桥梁、建筑物等重要工程结构的设计，需要充分考虑其固有频率的控制。
2. 振动模态分析
通过测量结构的固有频率和相应的振型，可以对结构进行振动模态分析。
这对于了解结构的振动特性、评估结构的健康状况以及研究结构的动力响应等有很大的帮助。
3. 共振现象研究
结构的固有频率是导致共振发生的重要条件之一。
研究结构的固有频率可以帮助我们更好地理解共振现象的发生机理，并为共振的控制和抑制提供理论依据。
4. 物理实验与模拟
在物理实验和模拟中，结构的固有频率可以用于设定实验条件、验证模拟结果，并作为检验模型准确性的指标。
通过调整结构的固有频率，可以实现对振动过程的精确控制。
结论
结构的固有频率是物体在自由振动时所具有的特定频率。
它由物体的质量、刚度、几何形状和材料的性质等因素共同决定。
结构的固有频率与振型密切相关，不同的振型对应不同的固有频率。
结构的固有频率在工程设计和物理研究中具有重要的应用价值和意义，能够帮助我们设计安全可靠的工程结构，了解结构的振动特性，研究共振现象以及进行物理实验和模拟等。
因此，对结构的固有频率进行研究和控制具有重要的实际意义。
