机械实验之振动参数的测定
带宽法使用于小阻尼情况，既可用于高阶，也可用于低阶，但两个 半功率点的频率必须相差较大，否则误差很大。
本实验由于两个点的半功率点相隔较近，所以误差也比较大
2.3 实验的操作步骤
1）用自由振动法测量 和 A n
A）用榔头敲击简支梁使其产生自由衰减振动。
B）记录单自由度自由衰减振动波形，将加速度传感器所测振动经测振仪转 换为位移信号后（标准电信号），送入信号采集分析仪（A/D)，让计算机虚拟 示波器以便显示。
C）绘出振动波形图波峰和波谷的两根包络线，然后设定，并读出个波形所
经历的时间t,量出相距i个周期的两振幅 2，0 。按公式计算 和 A n
2）用强迫振动法测量 和 A n
A）加速度传感器置于简支梁上，其输出端接信号采集分析仪，用来测量简支 梁的振动幅值
B）将电动式激振器接入激振信号源输入端，开启激振信号源的电源开关，对 简支梁系统施加交变正弦激振力，使系统产生正弦振动。
2 1 iln A ( n/A n i)
式中：02/T02/Td12---频率比
0
幅频特性曲线如右图：
振幅最大时的频率为共振频率 0 122
由于存在测量参数的不同，存在位移共振、速度共振及加 速度共振三种
振动形 式
阻尼
自由振动 频率
位移共振 频率
速度共振 频率
加速度共 振频率
无阻尼
n/0
机械振动实验课件
振动参数的测定
（固有频率和阻尼比）
一、实验目标
1.1 实验目的
1、了解单自由度系统自由振动的有关概念 2、了解单自由度系统强迫振动的有关概念 3、会根据自由衰减振动波形确定系统的固有频率和阻尼比会 4、根据强迫振动幅频特性曲线确定系统的固有频率和阻尼比
机械振动实验指导书概要
《机械振动》课程实验指导书机械与车辆学院2009年6月编制目录单自由度系统强迫振动的幅频特性、固有频率及阻尼比的测定 (2)单自由度系统自由衰减振动及固有频率、阻尼比的测定 (7)多自由度系统固有频率和振型测试 (11)单自由度系统强迫振动的幅频特性、固有频率及阻尼比的测定实验指导书一、试验目的1．学会测量单自由度系统强迫振动的幅频特性曲线； 2．学会测量单自由度系统强迫振动的幅频特性曲线；二、试验原理有阻尼的强迫振动，当经过一定时间后，只剩下强迫振动部分，有阻尼强迫振动的振幅特性：st st x x Du u A β=+-=22224)1(1动态振幅A 和静态位移st x 之比值称为动力放大系数：stx A D u u =+-=22224)1(1β 加速度响应和位移响应的关系：)sin()sin(4)1(12220ϕωβϕω-=-+-==t t Du u K F x x x e e st)sin()sin(20..ϕωβϕωβ--=--=t t u KF x e a e根据幅频特性曲线：在1<D 时，共振处的动力放大系数Q DD D =≈-=211212max β，峰值两边，2Q =β处的频率1f 、2f 称为半功率点，1f 与2f 之间的频率范围称为系统的半功率带宽。
代入动力放大系数计算公式22124112202,12202,1D Q D f f f f ==⎪⎪⎭⎫ ⎝⎛+⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-=β当D 很小时解得：D f f 21202,1 ≈⎪⎪⎭⎫ ⎝⎛ 即2021224Df f f ≈- 0122f f f D -=三、试验系统组成实验用仪器设备见表1。
表1 实验用仪器设备试验系统布置如图1所示：图1 试验系统布置简图四、试验准备1.如图1安装好试验设备，并连线，质量块放到简支梁底部，传感器安装到简支梁的中部；2.认真检查各联结件是否正确安装、紧固情况；3.检查各传感器信号线连接的正确性；4.系统上电预热30分钟五、试验内容1.测量单自由度系统强迫振动的幅频特性曲线；2.根据幅频特性曲线确定系统的固有频率和阻尼比六、试验方法1．开机进入DASP2000波状态;2．把ZJY-601A型振动教学试验仪的频率按钮用手动搜索一下简支梁当前的共振频率，调节放大倍数道“1”挡，不要让共振时的信号过载。
大学物理-机械振动
机械振动也会影响交通工具的舒适 度，如火车、汽车等在行驶过程中 产生的振动，会让乘客感到不适。
机械振动在工程中的应用
振动输送
利用振动原理实现物料的输送，如振动筛、振动输送机等。
振动破碎
利用振动产生的冲击力破碎硬物，如破碎机、振动磨等。
振动减震
在建筑、桥梁等工程中，采用减震措施来减小机械振动对结构的影 响，提高结构的稳定性和安全性。
感谢您的观看
THANKS
机械振动理论的发展可以追溯到 古代，如中国的编钟和古代乐器 的制作。
近代发展
随着物理学和工程学的发展，人 们对机械振动的认识不断深入， 应用范围也不断扩大。
未来展望
随着科技的不断进步，机械振动 在新能源、新材料、航空航天等 领域的应用前景将更加广阔。
02
机械振动的类型与模型
简谐振动
总结词
简谐振动是最基本的振动类型，其运动规律可以用正弦函数或余弦函数描述。
机械振动在科研中的应用
振动谱分析
01
通过对物质在不同频率下的振动响应进行分析，可以研究物质
的分子结构和性质。
振动控制
02
通过控制机械振动的参数，实现对机械系统性能的优化和控制，
如振动减震、振动隔离等。
振动实验
03
利用振动实验来研究机械系统的动态特性和响应，如振动台实
验、共振实验等。
05
机械振动的实验与测量
根据实验需求设定振动频率、幅度和波形等 参数。
启动实验
启动振动台和数据采集器，开始记录数据。
数据处理
将采集到的数据导入计算机，进行滤波、去 噪和整理，以便后续分析。
绘制图表
将处理后的数据绘制成图表，如时域波形图、 频谱图等，以便观察和分析。

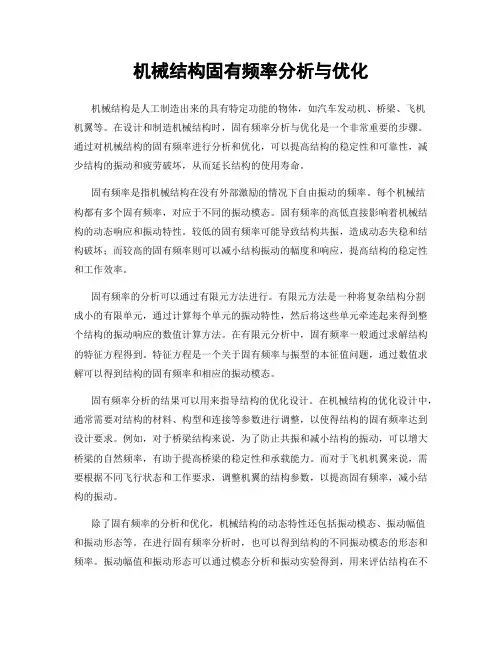

机械结构固有频率分析与优化
机械结构固有频率分析与优化机械结构是人工制造出来的具有特定功能的物体，如汽车发动机、桥梁、飞机机翼等。
在设计和制造机械结构时，固有频率分析与优化是一个非常重要的步骤。
通过对机械结构的固有频率进行分析和优化，可以提高结构的稳定性和可靠性，减少结构的振动和疲劳破坏，从而延长结构的使用寿命。
固有频率是指机械结构在没有外部激励的情况下自由振动的频率。
每个机械结构都有多个固有频率，对应于不同的振动模态。
固有频率的高低直接影响着机械结构的动态响应和振动特性。
较低的固有频率可能导致结构共振，造成动态失稳和结构破坏；而较高的固有频率则可以减小结构振动的幅度和响应，提高结构的稳定性和工作效率。
固有频率的分析可以通过有限元方法进行。
有限元方法是一种将复杂结构分割成小的有限单元，通过计算每个单元的振动特性，然后将这些单元牵连起来得到整个结构的振动响应的数值计算方法。
在有限元分析中，固有频率一般通过求解结构的特征方程得到。
特征方程是一个关于固有频率与振型的本征值问题，通过数值求解可以得到结构的固有频率和相应的振动模态。
固有频率分析的结果可以用来指导结构的优化设计。
在机械结构的优化设计中，通常需要对结构的材料、构型和连接等参数进行调整，以使得结构的固有频率达到设计要求。
例如，对于桥梁结构来说，为了防止共振和减小结构的振动，可以增大桥梁的自然频率，有助于提高桥梁的稳定性和承载能力。
而对于飞机机翼来说，需要根据不同飞行状态和工作要求，调整机翼的结构参数，以提高固有频率，减小结构的振动。
除了固有频率的分析和优化，机械结构的动态特性还包括振动模态、振动幅值和振动形态等。
在进行固有频率分析时，也可以得到结构的不同振动模态的形态和频率。
振动幅值和振动形态可以通过模态分析和振动实验得到，用来评估结构在不同振动状态下的响应和振幅。
根据振动特性的分析结果，可以对结构的材料和构造进行优化设计，以提高结构的稳定性和工作效率。
综上所述，机械结构固有频率分析与优化是设计和制造过程中不可或缺的一环。
机械振动学中的固有频率与振型分析
机械振动学中的固有频率与振型分析机械振动学是研究机械系统在受到外界激励作用下产生振动现象的一门学科。
在机械系统中，固有频率与振型分析是非常重要的内容，可以用来描述系统的动态特性和振动行为。
本文将介绍机械振动学中固有频率与振型分析的基本概念和应用。
一、固有频率固有频率是指机械系统在没有外界激励下自由振动的频率。
对于一个简单的振动系统，其固有频率可以通过运动方程的解析解求得。
固有频率是系统的固有特性之一，可以用来描述系统的动态响应特性和结构的刚度、质量、阻尼等参数。
在实际工程应用中，固有频率的计算对于系统结构设计和振动控制至关重要。
通过对系统的固有频率进行分析，可以避免共振现象的发生，减小系统动态响应，提高系统的稳定性和可靠性。
二、振型分析振型分析是指对机械系统的振动模式和振动幅值进行分析和描述。
振型是指系统在特定频率下的振动模式，可以通过振动实验和有限元分析等方法得到。
振型分析可以提供系统的模态形式和振动幅值信息，有助于分析系统的受力情况和结构设计。
振型分析在工程实践中具有广泛的应用，可以用于评估系统的结构健康状况、辅助设计优化和振动控制。
通过对系统的振型进行分析，可以找到系统的薄弱环节和潜在问题，及时进行改进和优化，提高系统的性能和可靠性。
三、结语固有频率与振型分析是机械振动学中重要的内容，对于机械系统的设计和性能评估具有重要意义。
通过对系统的固有频率和振型进行分析，可以优化系统的结构设计，降低系统的动态响应，提高系统的稳定性和可靠性。
希望本文的介绍能够帮助读者更好地理解机械振动学中固有频率与振型分析的相关知识。

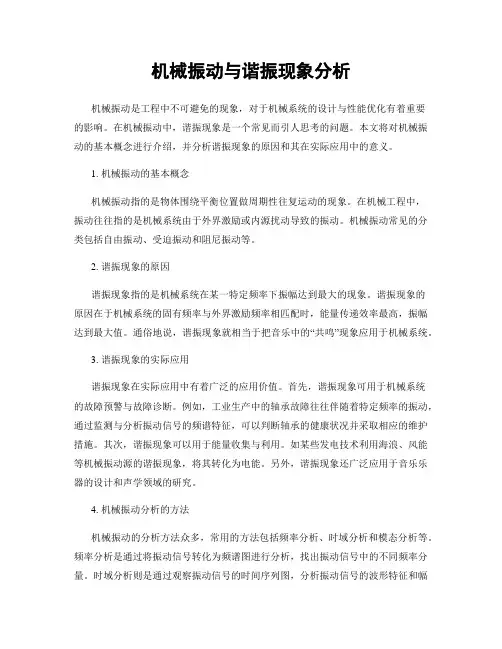

机械振动与谐振现象分析
机械振动与谐振现象分析机械振动是工程中不可避免的现象，对于机械系统的设计与性能优化有着重要的影响。
在机械振动中，谐振现象是一个常见而引人思考的问题。
本文将对机械振动的基本概念进行介绍，并分析谐振现象的原因和其在实际应用中的意义。
1. 机械振动的基本概念机械振动指的是物体围绕平衡位置做周期性往复运动的现象。
在机械工程中，振动往往指的是机械系统由于外界激励或内源扰动导致的振动。
机械振动常见的分类包括自由振动、受迫振动和阻尼振动等。
2. 谐振现象的原因谐振现象指的是机械系统在某一特定频率下振幅达到最大的现象。
谐振现象的原因在于机械系统的固有频率与外界激励频率相匹配时，能量传递效率最高，振幅达到最大值。
通俗地说，谐振现象就相当于把音乐中的“共鸣”现象应用于机械系统。
3. 谐振现象的实际应用谐振现象在实际应用中有着广泛的应用价值。
首先，谐振现象可用于机械系统的故障预警与故障诊断。
例如，工业生产中的轴承故障往往伴随着特定频率的振动，通过监测与分析振动信号的频谱特征，可以判断轴承的健康状况并采取相应的维护措施。
其次，谐振现象可以用于能量收集与利用。
如某些发电技术利用海浪、风能等机械振动源的谐振现象，将其转化为电能。
另外，谐振现象还广泛应用于音乐乐器的设计和声学领域的研究。
4. 机械振动分析的方法机械振动的分析方法众多，常用的方法包括频率分析、时域分析和模态分析等。
频率分析是通过将振动信号转化为频谱图进行分析，找出振动信号中的不同频率分量。
时域分析则是通过观察振动信号的时间序列图，分析振动信号的波形特征和幅值变化趋势。
模态分析是通过分析机械系统的固有频率和振型形状，了解机械系统的振动特性和模态参数。
5. 如何减小谐振现象的影响谐振现象对机械系统的稳定性和可靠性有着不利的影响，因此需要采取一些措施来减小谐振现象的影响。
首先，在机械系统的设计中，应选择合适的材料和结构，避免出现固有频率与外界激励频率相匹配的情况。
其次，可以通过增加机械系统的阻尼来抑制谐振现象的发生。
机械振动固有频率与振型
, A(1)
. 10000 = −17808 . 0.3904
这种振型是与零固有频率对应的称之为零振型。刚度矩 阵 K = 0 是半正定系统。而且，在其运动方向上系统的 外力的合力为零，是动量守恒系统。
Theory of Vibration with Applications
LL
(i ) 令 An = 1 ，于是可得第i阶主振型矢量为
A(i ) = A1(i )
(
A2(i )
L 1
)
T
在主振型矢量中，规定某个元素的值为1，并进而确定其 它元素的过程称为归一化。
Theory of Vibration with Applications
返回首页
多自由度系统
固有频率 主振型 主振型矢量也可以利用特征矩阵的伴随矩阵来求得。 特征矩阵 B K − ω 2M 用矩阵A的第i=行第j 列的代数余子 逆矩阵 B −1 = 1 adj B B 式把第j 行第i 列的元素替换掉得到 代入 就是A的伴随矩阵，记作adjA。 adj B 乘以 BI =B ωi 任 BB 何 (i ) B i I = Bi adj Bi Bi =0 非 A 零 Bi adj Bi = 0 列 adj Bi 比较 成 (K − ωi2 M ) A (i ) = 0 比 例 所以伴随矩阵的每一列就是主振型矢量或者差一常数因子。
A T KA ω = T ≥0 A MA
2
A T MA > 0
AT KA ≥ 0
返回首页
Theory of Vibration with Applications
多自由度系统
固有频率 主振型
A T MA > 0，
A T KA ≥ 0
振动知识
级。 • 现场测量要注意电磁场、声 场和接地回路的干扰。
变换形式：压电效应
典型频率范围：0.2Hz~10kHz 线性范围和灵敏度随各种不同型号 可在很大范围内变化。
典型的压电加速度传感器
晶体片 三角柱 预压簧片
预紧环
质量块
晶体片
出线口
出线口
底座
三角剪切型
中心压缩型
压电传感器的安装频率
• 振幅和位相随激励频率而变化，变化规律用
系统的幅频特性和相频特性来表示。
幅频曲线和相频曲线
响 应 幅 值
幅频曲线
（共振曲线）
响 应 位 相
激励频率
相频曲线
激励频率
由强迫振动确定模态参数
共振频率 m n 1 2 2 固有频率 f n m 2 1 - 2 2
半功率带宽 2 1 阻尼比 1 2 1 2 n
来的方法。
算法（FFT）。
算机上用软件来完成。
的有力工具。
各种振动的频谱图
名称 波 形 频 谱 名称 波 形 频 谱
FFT 时间域 IFFT 频率域
简单的振动系统
* 以单自由度振动系统为例
振动系统的模态特性
振动系统的模态特性有两个参数
• 固有频率 fn （或 n ），单位 Hz
决定于振动系统的质量和刚度 • 阻尼比 ，无量纲 决定于振动系统的阻尼
障诊断中有重要作用。
旋转机械的振动图示 (定转速)
• 波形图 (Wave)
时间域内的振动波形 • 频谱图 (Spectrum) 组成振动的各谐波成分 • 轴心轨迹 (Orbit)
转轴中心的振动轨迹，由水平和铅垂两 方向波形合成
