16.4 实验13：示波器的使用(练习题)-2017届高三物理一轮复习(原卷版)

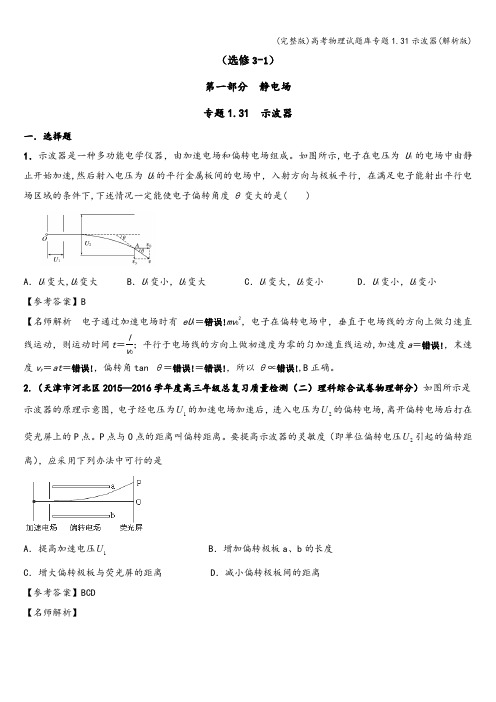

(完整版)高考物理试题库专题1.31示波器(解析版)
（选修3-1） 第一部分 静电场 专题1.31 示波器一．选择题1．示波器是一种多功能电学仪器，由加速电场和偏转电场组成。
如图所示,电子在电压为U 1的电场中由静止开始加速,然后射入电压为U 2的平行金属板间的电场中，入射方向与极板平行，在满足电子能射出平行电场区域的条件下,下述情况一定能使电子偏转角度θ变大的是( )A ．U 1变大,U 2变大B ．U 1变小，U 2变大C ．U 1变大，U 2变小D ．U 1变小，U 2变小 【参考答案】B【名师解析 电子通过加速电场时有eU 1＝错误!mv 02，电子在偏转电场中，垂直于电场线的方向上做匀速直线运动，则运动时间t ＝lv 0；平行于电场线的方向上做初速度为零的匀加速直线运动,加速度a ＝错误!，末速度v y ＝at ＝错误!，偏转角tan θ＝错误!＝错误!，所以θ∝错误!,B 正确。
2.（天津市河北区2015—2016学年度高三年级总复习质量检测（二）理科综合试卷物理部分）如图所示是示波器的原理示意图，电子经电压为1U 的加速电场加速后，进入电压为2U 的偏转电场,离开偏转电场后打在荧光屏上的P 点。
P 点与O 点的距离叫偏转距离。
要提高示波器的灵敏度（即单位偏转电压2U 引起的偏转距离），应采用下列办法中可行的是A ．提高加速电压1UB ．增加偏转极板a 、b 的长度C ．增大偏转极板与荧光屏的距离D ．减小偏转极板间的距离 【参考答案】BCD 【名师解析】电子经加速后动能为：E k =eU 1，加速后的速度为：v=m eU 12,经偏转电场的时间为:t=vl,出偏转电场的偏转位移为：y=21at 2=21×md eU 2×2)(vl =1224dU l U ，以此示波器的灵敏度为：2U y =124dU l ，可知要提高灵敏度一可以降低加速电压，故B 正确，二可以增长偏转极板或减小偏转极板间的距离,故CD 正确。
考点：带电粒子在匀强电场中的运动【名师点睛】首先要明白示波器的灵敏度是怎么决定的，示波器的灵敏度是有其能接受的信号范围决定的，范围越大代表灵敏度越高，故本题实质就是有哪些方法可以提高偏转量．写出偏转量的表达式,依据相关量，可以判定选项。
2017版新课标物理一轮复习教参第13章动量原子物理Word版含答案
第1讲动量动量守恒定律考纲下载：1.动量、动量定理、动量守恒定律及其应用(Ⅱ)2.弹性碰撞和非弹性碰撞(Ⅰ)主干知识·练中回扣——忆教材夯基提能1．冲量、动量和动量定理(1)冲量①定义：力和力的作用时间的乘积。
②公式：I＝Ft，适用于求恒力的冲量。
③方向：与力的方向相同。
(2)动量①定义：物体的质量与速度的乘积。
②表达式：p＝mv。
③单位：千克·米/秒；符号：kg·m/s。
④特征：动量是状态量，是矢量，其方向和速度方向相同。
(3)动量定理①内容：物体所受合力的冲量等于物体动量的变化量。
②表达式：F合·t＝Δp＝p′－p。
③矢量性：动量变化量方向与合力的方向相同，可以在力的方向上用动量定理。
(4)动能和动量的关系：E k＝p22m。
2．动量守恒定律(1)动量守恒定律的内容如果一个系统不受外力，或者所受外力的矢量和为零，这个系统的总动量保持不变。
(2)常用的四种表达式①p＝p′，系统相互作用前总动量p等于相互作用后的总动量p′。
②m1v1＋m2v2＝m1v′1＋m2v′2，相互作用的两个物体组成的系统，作用前的动量和等于作用后的动量和。
③Δp1＝－Δp2，相互作用的两个物体动量的变化量等大反向。
④Δp＝0，系统总动量的增量为零。
(3)动量守恒定律的适用条件①理想守恒：不受外力或所受外力的合力为零。
②近似守恒：系统内各物体间相互作用的内力远大于它所受到的外力。
③某一方向守恒：如果系统在某一方向上所受外力的合力为零，则系统在这一方向上动量守恒。
3．动量守恒定律的应用(1)碰撞①碰撞现象两个或两个以上的物体在相遇的极短时间内产生非常大的相互作用的过程。
②碰撞特征a．作用时间短。
b．作用力变化快。
c．内力远大于外力。
d．满足动量守恒。
③碰撞的分类及特点a．弹性碰撞：动量守恒，机械能守恒。
b．非弹性碰撞：动量守恒，机械能不守恒。
c．完全非弹性碰撞：动量守恒，机械能损失最多。
2017高考物理大一轮复习配套检测：第十三章 选修3-4 第2讲 机 械 波 含答案
第2讲机械波一、选择题1.下列关于简谐运动和简谐机械波的说法中,正确的是()A. 弹簧振子的周期与振幅有关B. 横波在介质中的传播速度由波源决定C. 在波传播方向上的某个质点的振动速度就是波的传播速度D. 单位时间内经过介质中一点的完全波的个数就是这列简谐波的频率2.在学校运动场上50 m直跑道的两端,分别安装了由同一信号发生器带动的两个相同的扬声器.两个扬声器连续发出波长为5 m的声波.一同学从该跑道的中点出发,向某一端点缓慢行进10 m.在此过程中,他听到扬声器声音由强变弱的次数为()A. 2B. 4C. 6D. 83.一列简谐横波在t=0时的波形图如图所示.介质中x=2 m处的质点P沿y轴方向做简谐运动的表达式为y=10sin(5πt)cm.关于此简谐波,下列说法中正确的是()A. 周期为4.0 sB. 振幅为20 cmC. 传播方向沿x轴正方向D. 传播速度为10 m/s4.一简谐横波以4 m/s的波速沿x轴正方向传播.已知t=0时的波形如图所示,则()A. 波的周期为1 sB. x=0处的质点在t=0时向y轴负方向运动C. x=0处的质点在t= s时速度为0D. x=0处的质点在t= s时速度值最大5.一列简谐横波沿直线传播,某时刻该列波上正好经过平衡位置的两质点相距6 m,且这两质点之间的波峰只有一个,则该简谐波可能的波长为()A. 4 m、6 m和8 mB. 6 m、8 m和12 mC. 4 m、6 m和12 mD. 4 m、8 m和12 m6.图甲为一列简谐波在某一时刻的波形图,Q、P是波上的质点,图乙为质点P以此时刻为计时起点的振动图象.从该时刻起,下列说法中正确的是()甲乙A. 经过0.05 s时,质点Q的加速度大于质点P的加速度B. 经过0.05 s时,质点Q的加速度小于质点P的加速度C. 经过0.1 s时,质点Q的运动方向沿y轴负方向D. 经过0.1 s时,质点Q的运动方向沿y轴正方向7.(2016·天津卷)在均匀介质中坐标原点O处有一波源做简谐运动,其表达式为y=5sinm,它在介质中形成的简谐横波沿x轴正方向传播,某时刻波刚好传播到x=12 m处,波形图象如图所示,则()A. 此后再经6 s该波传播到x=24 m处B. M点在此后第3 s末的振动方向沿y轴正方向C. 波源开始振动时的运动方向沿y轴负方向D. 此后M点第一次到达y=-3 m处所需时间是2 s8.如图所示,a、b、c、d是均匀介质中x轴上的四个质点,相邻两点的间距依次为2 m、4 m 和6 m.一列简谐横波以2 m/s的波速沿x轴正方向传播,在t=0时刻到达质点a处,质点a由平衡位置开始竖直向下运动,t=3 s时a第一次到达最高点.下列说法中正确的是()A. 在t=6 s时刻波恰好传到质点d处B. 在t=5 s时刻质点c恰好到达最高点C. 质点b开始振动后,其振动周期为4 sD. 在4 s<t<6 s的时间间隔内质点c向上运动9.(2015·四川卷)平静湖面传播着一列水面波(横波),在波的传播方向上有相距3 m的甲、乙两小木块随波上下运动,测得两个小木块每分钟都上下30次,甲在波谷时,乙在波峰,且两木块之间有一个波峰.这列水面波()A. 频率是30 HzB. 波长是3 mC. 波速是1 m/sD. 周期是0.1 s10.(2015·天津卷)图甲为一列简谐横波在某一时刻的波形图.a、b两质点的横坐标分别为x=2 m和x=6 m,图乙为质点b从该时刻开始计时的振动图象.下列说法中正确的是()A. 该波沿+x方向传播,波速为1 m/sB. 质点a经4 s振动的路程为4 mC. 此时刻质点a的速度沿+y方向D. 质点a在t=2 s时速度为零二、填空题11.(2016·南通一模)一列简谐横波沿+x方向传播,波长为λ,周期为T.在t=0时刻该波的波形图如图甲所示,O、a、b是波上的三个质点.则图乙可能表示(填“O”“a”或“b”)质点的振动图象;t=时刻质点a的加速度比质点b的加速度(填“大”或“小”).甲乙12.在均匀介质中选取平衡位置在同一直线上的9个质点,相邻两质点间的距离均为0.1m,如图甲所示.一列横波沿该直线向右传播,t=0时到达质点1,质点1开始向下运动,振幅为0.2m,经过时间0.6s第一次出现如图乙所示的波形.甲乙该列横波传播的速度为m/s;此0.6s内质点1的运动路程为m.13.如图所示,实线是一列简谐横波在t时刻的波形图,虚线是在t时刻后Δt=0.2s 时刻的波形图.已知Δt<T.若该简谐波的波速为5m/s,则质点M在t时刻的振动方向为,质点M 在Δt时间内通过的路程为m.三、计算题14.如图所示,图甲为某列简谐波t=t0时刻的图象,图乙是这列波上P点从这一时刻起的振动图象,试讨论:(1)波的传播方向和传播速度.(2)求0~2.3 s内P质点通过的路程.甲乙15.(2016·新课标全国卷Ⅱ)一列简谐横波在介质中沿x轴正向传播,波长不小于10 cm.O和A是介质中平衡位置分别位于x=0和x=5 cm处的两个质点.t=0时开始观测,此时质点O的位移为y=4 cm,质点A处于波峰位置;t= s时,质点O第一次回到平衡位置,t=1 s时,质点A第一次回到平衡位置.求:(1)简谐波的周期、波速和波长.(2)质点O的位移随时间变化的关系式.第2讲机械波1. D【解析】弹簧振子的周期由振子质量和弹簧的劲度系数决定,与振幅无关,A错误;波的传播速度由介质决定,与波源无关,B错误;质点的振动速度与波速无关,C错误;波传播时介质中一点每完成一次全振动,则向前传播一个完整的波形,D正确.2. B【解析】向某一端点每缓慢行进2.5 m,他距离两波源的路程差为5 m,听到扬声器声音变强,缓慢行进10 m,他听到扬声器声音由强变弱的次数为4次,B正确.3. CD【解析】由图象可知振幅A=10 cm,λ=4 m,故B错误;T== s=0.4 s,故A错误;v==10 m/s,故D正确;由P点做简谐运动的表达式可知,P点t=0时刻向上振动,所以机械波沿x轴正方向传播,故C正确.4. AB【解析】由波的图象知波长λ=4 m,所以周期T==1 s,A正确;由波的传播方向和质点振动方向之间的关系知,此时x=0处的质点向y轴负方向运动,B正确;质点运动时越接近平衡位置速度越大,t= s=时,x=0处的质点已运动到x轴下方,其振动速度既不为零也不是最大值,C、D 均错.5. C【解析】根据题意,有以下三种情况符合要求:ab=6 m,即=6 m,λ1=12 m.cd=6 m,即λ2=6 m.ef=6 m,即λ3=6 m,λ3=4 m,故C正确,A、B、D错误.6. BC【解析】由图乙可知,质点的振动周期T=0.2 s,经过0.05 s即周期,质点P到达负方向的最大位移处,而此时质点Q处在正的某一位移处,位移越大,加速度越大,故B正确.经过0.1 s即周期,质点Q在从正位移最大处回到平衡位置的途中,运动方向沿y轴负方向,故C正确.7. AB【解析】根据波源做简谐运动的表达式可知周期为4 s,从波的图象可以看出波长为8 m,根据波速公式可以得出波速为2m/s,再经过6 s,波向前传播了12 m,故振动的形式传到x=24 m处,A正确;M点在此时振动的方向沿y轴负方向,则第3 s末,即经过了周期,该点的振动方向沿y轴正方向,B正确;波传播到x=12 m时的起振方向为y轴正方向,波源的起振方向与每个点的起振方向一致,C错误;该时刻M点向y轴负方向振动,设经时间t1运动到平衡位置,由3=5sin,得t1= s,故M点第一次到达y=-3 m处所需时间为s,D错误.8. ACD【解析】波由a到d匀速传播,v=2 m/s,t===6 s,A正确;第一个波峰在t1=3 s时产生于a点,再经t2===3 s到达c点,共计t=t1+t2=6 s,B错误;a点从向下起振至到达最高点用时3 s,可知T=3 s,即T=4 s,则b点的振动周期也为4 s,C正确;波经t2==3 s到达c点,说明此时c点开始从平衡位置向下振动,再经=1 s,共计4 s到达最低点,再经=2 s可到达最高点,故在4 s<t<6 s 的时间内c点向上运动,D正确.9.C【解析】木块的上下运动反映了所在位置水面质点的振动情况,即波传播方向上的质点每分钟完成30次全振动,因此其周期为T=s=2 s,故选项D错误;频率为f==0.5 Hz,故选项A 错误;又因为甲在波谷时,乙在波峰,且两木块之间有一个波峰,所以s AB=λ,解得波长为λ==2 m,故选项B错误;根据波长、波速、周期间关系可知,这列水面波的波速为v==m/s=1 m/s,故选项C正确.10. D11.b小【解析】O点向下振动,a点向平衡位置运动,b点向上振动,图乙可能表示b点的振动图象;在时刻,a点回到平衡位置,加速度为零,b点到正向最大位移处,加速度最大.12. 21.2【解析】图乙中质点1的振动方向向上,而起振方向向下,若完成半次全振动,波向前传播半个波长,不满足图乙的波形.若完成1.5次全振动,波向前传播1.5λ,第一次出现图乙的波形,满足题意.质点振动周期为T=0.6 s,得出T=0.4 s,则波速v== m/s=2 m/s.质点1完成1.5次全振动,路程为6A=1.2 m.13.y轴正方向0.1【解析】根据v=得出T==0.8 s,经过Δt=0.2 s波向前传播λ,由图象说明波是向右传播的,实线上M点的振动方向为y轴正方向;M在T内从平衡位置运动到最大位移处,通过路程为0.1 m.14.(1)波沿x轴正方向传播,速度为5.0 m/s(2) 2.3 m【解析】(1)根据振动图象可以判断P质点在t=t0时刻在平衡位置且向负的最大位移处运动,由此可确定波沿x轴正方向传播.由t=t0时该波的图象可知λ=2.0 m,根据v=λf,波传播的频率与波源振动频率相同,而波源振动的频率与介质中各质点振动频率相同,由P质点的振动图象可知,f== Hz=2.5 Hz,所以v=λf=2.0×2.5 m/s=5.0 m/s.(2)由于T=0.4 s,所以2.3 s=5T,路程x=4A×5+3A=23A=2.3 m.15.(1)设振动周期为T.由于质点A在0到1 s内由最大位移处第一次回到平衡位置,经历的是个周期,由此可知T=4 s.由于质点O与A的距离5 cm小于半个波长,且波沿x轴正向传播,O在t=s时回到平衡位置,而A在t=1 s时回到平衡位置,时间相差s.两质点平衡位置的距离除以传播时间,可得波的速度v=7.5 cm/s.利用波长、波速和周期的关系得简谐波的波长λ=30 cm.(2)设质点O的位移随时间变化的关系为y=A cos,代入数据得解得φ0=,A=8 cm.质点O的位移随时间变化的关系式为y=0.08cos(国际单位制)或y=0.08sin(国际单位制).。

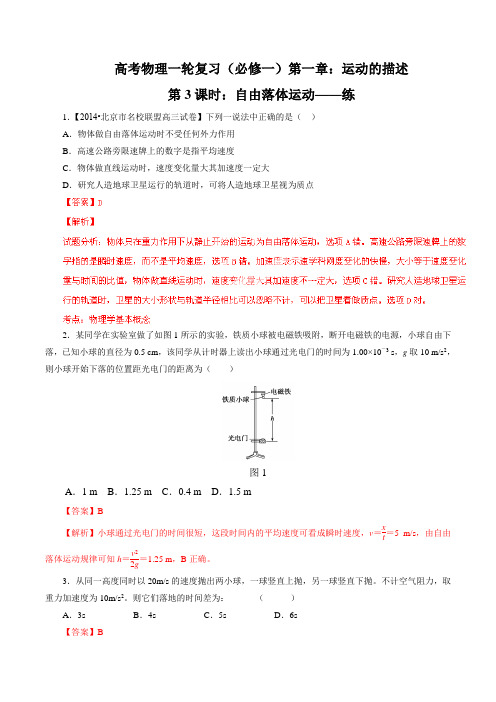

1.3 自由落体运动(练习题)-2017届高三物理一轮复习(原卷版)
高考物理一轮复习（必修一）第一章：运动的描述第3课时：自由落体运动——练1．【2014•北京市名校联盟高三试卷】下列一说法中正确的是（ ） A ．物体做自由落体运动时不受任何外力作用 B ．高速公路旁限速牌上的数字是指平均速度 C ．物体做直线运动时，速度变化量大其加速度一定大D ．研究人造地球卫星运行的轨道时，可将人造地球卫星视为质点2．某同学在实验室做了如图1所示的实验，铁质小球被电磁铁吸附，断开电磁铁的电源，小球自由下落，已知小球的直径为0.5 cm ，该同学从计时器上读出小球通过光电门的时间为1.00×10－3 s ，g 取10 m/s 2，则小球开始下落的位置距光电门的距离为（ ）图1A ．1 mB ．1.25 mC ．0.4 mD ．1.5 m【答案】B【解析】小球通过光电门的时间很短，这段时间内的平均速度可看成瞬时速度，v ＝xt ＝5 m/s ，由自由落体运动规律可知h ＝v 22g＝1.25 m ，B 正确。
3．从同一高度同时以20m/s 的速度抛出两小球，一球竖直上抛，另一球竖直下抛。
不计空气阻力，取重力加速度为10m/s 2。
则它们落地的时间差为： （ ）A ．3sB ．4sC ．5sD ．6s 【答案】B4．【2015·陕西质检】从某一高度相隔1 s 先后释放两个相同的小球甲和乙，不计空气阻力，它们在空中任一时刻（ ）A ．甲乙两球距离始终不变，甲乙两球速度之差保持不变B ．甲乙两球距离越来越大，甲乙两球速度之差也越来越大C ．甲乙两球距离越来越大，甲乙两球速度之差保持不变D ．甲乙两球距离越来越小，甲乙两球速度之差也越来越小 【答案】C【解析】两个小球释放后，设经过时间t ，则12gt 2－12g （t －1）2＝Δh ，则Δh ＝12g （2t －1），故t 增大，Δh 也随之增大，而据v ＝gt 可知Δv ＝gt －g （t －1）＝g （只表示大小），速度差保持不变，所以A 、B 、D 均错误，C 正确。
2017高考物理大一轮复习配套检测：第十三章 选修3-4 第5讲 电磁波与相对论 含答案
第5讲电磁波与相对论一、选择题1.根据麦克斯韦的电磁场理论,下列说法中正确的是()A. 电场周围一定产生磁场,磁场周围一定产生电场B. 变化的电场周围一定产生变化的磁场,变化的磁场周围一定产生变化的电场C. 均匀变化的电场周围一定产生均匀变化的磁场D. 振荡的电场一定产生同频率的振荡的磁场2.电磁波与声波比较()A. 电磁波的传播不需要介质,声波的传播需要介质B. 由空气进入水中时,电磁波速度变小,声波速度变大C. 由空气进入水中时,电磁波波长变小,声波波长变大D. 电磁波和声波在介质中的传播速度,都是由介质决定,与频率无关3.(2016·淮安5月模拟)下列说法中正确的是()A. 地面附近有一高速水平飞过的火箭,地面上的人观察到“火箭长度”要比火箭上的人观察到的短一些B. 拍摄玻璃橱窗内的物品时,往往在镜头前加一个偏振片以增加透射光的强度C. 在同种均匀介质中传播的声波,频率越高,波长也越长D. 玻璃内气泡看起来特别明亮,是因为光线从气泡中射出的原因4.关于电磁场和电磁波,下列说法中正确的是()A. 电磁场是一种物质,它只能在真空中传播B. 电磁波在真空中传播时,它的电场强度和磁感应强度方向互相平行C. 由于微波衍射现象不明显,所以雷达用它测定物体的位置D. 大气对蓝光的吸收较强,所以天空看起来是蓝色的5.类比是一种有效的学习方法,通过归类和比较,有助于掌握新知识,提高学习效率.在类比过程中,既要找出共同之处,又要抓住不同之处.某同学对机械波和电磁波进行类比,总结出下列内容,其中错误的是()A. 机械波的频率、波长和波速三者满足的关系对电磁波也适用B. 机械波和电磁波都能产生干涉和衍射现象C. 机械波的传播依赖于介质,而电磁波可以在真空中传播D. 机械波既有横波又有纵波,而电磁波只有纵波6.关于生活中遇到的各种波,下列说法中正确的是()A. 电磁波可以传递信息,声波不能传递信息B. 手机在通话时涉及的波既有电磁波又有声波C. 太阳光中的可见光和医院B超中的超声波传递速度相同D. 遥控器发出的红外线波长和医院CT中的X射线波长相同7.关于电磁波,下列说法中正确的是()A. 雷达是用X光来测定物体位置的设备B. 电磁波是横波C. 电磁波必须在介质中传播D. 使电磁波随各种信号而改变的技术叫做解调8.下列关于紫外线的说法中,正确的是()A. 一切物体都在对外辐射紫外线B. 验钞机中利用的是紫外线的荧光效应C. 利用紫外线可以进行医疗消毒D. 紫外线的衍射现象比红外线更明显9.雷达是利用无线电波来测定物体位置的无线电设备,目前雷达发射的电磁波的频率多在200 MHz至1 000 MHz的范围内.下列关于雷达的说法中,正确的是()A. 真空中上述雷达发射的电磁波的波长范围在0.3 m至1.5 m之间B. 电磁波是由恒定不变的电场或磁场产生的C. 测出从发射电磁波到接收反射波的时间间隔可以确定雷达和目标的距离D. 波长越短的电磁波,反射性能越强10.在狭义相对论中,下列说法中正确的有()A. 一切运动物体相对于观察者的速度都不能大于真空中的光速B. 质量、长度的测量结果都与物体相对观察者的相对运动状态有关C. 时间的测量结果与物体相对观察者的运动状态无关D. 在某一惯性系中发生于同一时刻、不同地点的两个事件,在其他一切惯性系中也是同时发生的11.如图所示,假设强强乘坐速度为0.9c(c为光速)的宇宙飞船追赶正前方的壮壮,壮壮的飞行速度为0.5c,强强向壮壮发出一束光进行联络,则壮壮观测到该光束的传播速度为()A. 0.4cB. 0.5cC. 0.9cD. c12.关于公式m=,下列说法中正确的是()A. 公式中的m0是物体以速度v运动时的质量B. 当物体运动速度v>0时,物体的质量m>m0,即物体的质量改变了,故经典力学不适用C. 当物体以较小的速度运动时,质量变化十分微弱,经典力学理论仍然适用,只有当物体以接近光速运动时,质量变化才明显,故经典力学适用于低速运动,而不适用于高速运动D. 通常由于物体的速度太小,质量的变化引不起我们的感觉,在分析地球上物体的运动时,不必考虑质量变化13.假设地面上有一火车以接近光速的速度运行,车内站立着一个中等身材的人,站在路旁边的人观察车里的人.观察的结果是()A. 这个人是一个矮胖子B. 这个人是一个瘦高个子C. 这个人矮但不胖D. 这个人瘦但不高14.有两只时刻显示相同的标准钟,一只留在地面上,另一只放在高速飞行的飞船上.经过一段时间后,下列说法中正确的是()A. 飞船上的人看到自己的钟比地面上的钟走得慢B. 地面上的人看到自己的钟比飞船上的钟走得慢C. 地面上的人看到自己的钟比飞船上的钟走得快D. 因为是两只时刻显示相同的标准钟,所以两钟走时快慢相同15.某火箭在地面上的长度为L0,发射后它在地面附近高速(约0.3c)飞过.关于地面上的人和火箭中的人观察到的现象,下列说法中正确的是()A. 下方地面上的人观察到火箭上的时间进程变快了B. 下方地面上的人观察到火箭变短了C. 火箭上的人观察到火箭变短了D. 火箭上的人看到下方地面上的所有物体都变短了16.如图所示,质量与身高均相同的甲、乙两人分别乘坐速度为0.6c和0.8c(c为光速)的飞船同向运动.则下列说法中正确的是()甲乙A. 乙观察到甲身高变高B. 甲观察到乙身高变低C. 若甲向乙挥手,则乙观察到甲动作变快D. 若甲向乙发出一束光进行联络,则乙观察到该光束的传播速度为c二、填空题17.(2014·海安、金陵、南外三校联考)一飞船以速度v沿图示方向飞行,地面观测者测得飞船经过相距为L0的A、B两点经历时间为t1,而飞船驾驶员测量经过A、B两点时间是t2,则有t1(填“>”“=”或“<”)t2,原因是飞船驾驶员观测到A、B两点距离L(填“>”“=”或“<”)L0.18.如图所示,某车沿水平方向高速行驶,车厢中央的光源发出一个闪光,闪光照到了车厢的前、后壁,则地面上的观察者认为该闪光(填“先到达前壁”“先到达后壁”或“同时到达前后壁”),同时他观察到车厢的长度比静止时变(填“长”或“短”)了.19.(2016·南通、扬州、泰州三模)1971年,屠呦呦等获得了青蒿乙醚提取物结晶,研究人员通过X射线衍射分析确定了青蒿素的结构.X射线衍射是研究物质微观结构的最常用方法,用于分析的X射线波长在0.05 nm~0.25 nm范围之间,因为X射线的波长(填“远大于”“接近”或“远小于”)晶体内部原子间的距离,所以衍射现象明显.分析在照相底片上得到的衍射图样.便可确定晶体结构.X射线是(填“纵波”或“横波”).20.(2016·南京、盐城一模)如图所示,宽度为l的宇宙飞船沿其长度方向以速度u(u接近光速c)远离地球,飞船发出频率为ν的单色光.地面上的人接收到光的频率(填“大于”“等于”或“小于”)ν,看到宇宙飞船宽度(填“大于”“等于”或“小于”)l.21.如图所示,沿平直铁路线有间距均为L的三座铁塔A、B和C,三座铁塔高也均为L.假想有一列车沿AC方向以接近光速行驶,列车上的观测者测得塔高(填“小于”“等于”或“大于”)相邻塔间的间距.当铁塔B发出一个闪光,列车上的观测者测得铁塔(填“A”或“C”)先被照亮.22.宇航员在地面上将两只钟校准到零时刻(如图甲所示),其中一只留在地面上,另一只跟随宇航员一起乘坐上高速运行的飞船.从零时刻开始计时,宇航员根据随身携带的手表指示,经过了0.5 h,宇航员观察飞船内钟的分针指示可能是图,宇航员观察地面上钟的分针指示可能为图.甲乙丙 丁第5讲电磁波与相对论1. D【解析】变化的电场周围才会产生磁场,恒定的电场周围不会产生磁场,同理,恒定的磁场周围也不会产生电场,所以A错;随时间做均匀变化的电场,其变化率是常量,故周围产生的磁场是恒定的,同理,均匀变化的磁场周围产生的电场也是恒定的,所以B、C错误;电场周期性变化,其周围产生的磁场一定呈周期性变化,且变化周期相同,所以D正确.2. ABC【解析】电磁波的传播不需要介质,声波(机械波)的传播需要介质,A正确;电磁波在真空中传播速度最大,声波(机械波)在空气中传播速度最小,由v=λf可知,由空气进入水中时(频率不变),电磁波波长变小,声波波长变大,B、C正确;电磁波在介质中的传播速度与介质和频率都有关系,机械波在介质中的传播速度由介质决定,D错误.3.AB【解析】根据相对论可知,地面附近有一高速水平飞过的火箭,地面上的人观察到的火箭长度要比火箭上的人观察到的要短一些,故A正确;拍摄玻璃厨窗内的物品时,往往在镜头前加一个偏振片以减弱玻璃反射的偏振光的强度,故B正确;根据公式v=λf可得,频率越高,波长越短,C错误;玻璃中的气泡看起来特别明亮是因为光从玻璃射向气泡时,一部分光在界面上发生了全反射,D错误.4. C【解析】电磁场是一种特殊的物质,在真空、介质中都可以传播,A错误;电磁波在真空中传播时,它的电场强度和磁感应强度方向互相垂直,B错误;当太阳光通过空气时,太阳光中波长较长的红光、橙光、黄光都能穿透大气层,直接射到地面,而波长较短的青、蓝、紫等色光,很容易被悬浮在空气中的微粒阻挡,从而使光线散射向四方,使天空呈现出蓝色,D错误.5. D6. B【解析】电磁波可以传递信息,如电视信号.声波也可以传递信息,如人说话,故A错误;手机用电磁波传递信息,人用声波说话,故B正确;太阳光中的可见光是电磁波,真空中速度为3×108 m/s,“B超”中的超声波是声波,常温下,空气中速度大约为340 m/s,故C错误;遥控器发出的红外线波长和医院CT中的X射线频率不同,波速相同,根据c=λf,波长不同,故D错误.7. B【解析】由雷达的工作原理知,雷达是用微波来测定物体位置的设备,A错;电磁波在传播过程中电场强度和磁感应强度总是相互垂直,且与波的传播方向垂直,故电磁波是横波,B对;电磁波可以不依赖介质而传播,C错;使电磁波随各种信号而改变的技术叫做调制,D错.8. BC【解析】紫外线的显著作用包括化学作用,例如杀菌消毒,有荧光作用,能促进钙的吸收,由于频率较高,波长较短,难以发生衍射,所以B、C正确.9. ACD【解析】根据λ=,在200 MHz至1 000 MHz的频率范围内电磁波的波长范围在0.3 m 至1.5 m之间,故A正确;根据电磁场理论,变化的电场产生磁场,变化的磁场产生电场,故B错误;雷达利用的是电磁波的反射原理,C正确;电磁波波长越短,越不易发生衍射,反射性能越好,D正确.10. AB【解析】根据狭义相对论,光速是速度的极限值,所以A对;根据狭义相对论,长度、质量、时间间隔都与运动状态有关,且都给出了具体的计算公式,所以B对,C错;同时是相对的,D错.11. D12. CD【解析】公式中的m0是物体静止时的质量,A错误;在v远小于光速时,一些质量的变化不明显,经典力学依然成立,B错误,C、D正确.13. D【解析】人是站着的,路旁的人观察到车内的人沿车运动方向上的长度(决定胖瘦)变短了,所以人变瘦,但人在垂直于车运动方向上的长度(决定身高)不变.14.C【解析】无论是飞船上的人还是地面上的人,只要钟与人有相对运动,人观察到钟都会变慢.飞船上的人看到地面上的钟比自己的钟走得慢,A错;地面上的人看到飞船上的钟比自己的钟走得慢,B错,C对;两只对准的标准钟,不同的观察者来看,走得快慢可能不同,D错. 15. B【解析】由时间间隔的相对性知,下方地面上的人观察到火箭上的时间进程变慢了,A 错;由长度的相对性知,下方地面上的人观察到火箭变短了,火箭上的人观察到火箭长度没变,B对,C错;火箭上的人看到在垂直运动方向上,物体的长度不变,D错.16.D【解析】因为人是垂直于物体速度方向的,竖直方向上没有尺缩效应,即甲、乙观察对方身高时不变,故A、B错误;根据相对论的钟慢效应,可以推测两人在接近光速运动时,相对地球来说时间都变慢了,但乙相对于甲的速度更大,因此可以推测,乙观察到甲动作变慢,故C 错误;根据爱因斯坦光速不变原理,乙观察到该光束的传播速度仍为c,故D正确.17.><18.先到达后壁短【解析】地面上的观察者认为地面是一个惯性系,闪光向前、后传播的速度相对地面是相同的,但是在闪光飞向两壁的过程中,车厢向前行进了一段距离,所以向前的光传播的路程长些,到达前壁的时间也就晚些,即地面上的观察者认为该闪光先到达后壁.根据长度的相对性可知一条沿自身长度方向运动的杆,其长度总比杆静止时的长度小,可以得出观察者观察到车厢的长度比静止时变短.19.接近横波【解析】波长大于或接近障碍物尺寸时,衍射现象比较明显.X射线波长很短,不可能远大于原子间距离,只可能接近原子间距离.X射线是电磁波,电磁波是横波.20.小于等于【解析】根据多普勒效应得出波源远离观察者时,观察者接收到的频率小于波源频率.观察者在运动方向上看到宇宙飞船的长度变小,在垂直于运动方向上的宽度不变.21.大于C【解析】沿AC方向以接近光速行驶,列车上的观测者测得塔高大于相邻塔间间距,列车上的观察者看到的是由B发出后经过A和C反射的光,由于列车在这段时间内向C运动靠近C,而远离A,所以C的反射光先到达列车上的观察者,看到C先被照亮.22.乙丙【解析】从零时刻开始计时,宇航员根据随身携带的手表指示,经过了0.5 h,宇航员观察飞船内钟的分针指示可能为图乙;根据爱因斯坦的相对论中时间间隔的相对性公式得运动的时钟会变慢,所以宇航员观察地面上钟的分针指示可能为小于半个小时,即图丙.选修3-4模块总结提升1.(1) BC(2)沿y轴正向0.4(3)①n===1.732.②v=,s=,t=,代入数据解得t=2×10-9 s.2.(1) AD(2)增大多普勒(3)见解析【解析】(1)简谐运动的回复力与偏离平衡位置的位移大小满足F=kx,A项正确;在镜头前加一个偏振片,以减弱橱窗表面的反射光,B项错误;水面上的油膜出现彩色花纹是光的干涉现象,C项错误;光速不变原理和狭义相对论原理是两个基本假设,D项正确.(2)当波源在远离观察者的过程中,观察者接收到的频率变小,波长增大,这是多普勒效应.(3)①v==c.②由题意知入射角为30°,n==,所以折射角r=45°.3.(1) B(2)频率C(3)见解析【解析】(1)飞船上的观测者测得飞船的长度为30m,地球上的观测者看到沿飞船运动方向的长度变短,A项错误,B项正确;光速在任何惯性参考系中都是相同的,光速都是c,C、D选项错误.(2)能发生干涉的两列光的频率必须相同.A、B两点是振动加强区域,C点是振动减弱区域.(3)相邻亮条纹的中心间距Δx=λ,由题意知,亮条纹的数目n=10,解得L=,代入数据得L=1.178×10-2 m4.(1) BC(2) 1.5不容易(3)见解析【解析】(1)波速由介质决定,故反射的超声波和发出的速度大小相等,A项错误,B项正确;根据多普勒效应,波源与观察者相互靠近,观察者接收到的频率变高,C项正确,D项错误.(2)超声波在结石和胆汁中频率不变,频率由波源决定.由v=λf得出===1.5;波长越短,越不容易发生衍射.(3)设折射角为r,由折射定律sin30°=n sin r由几何关系知sin r=且OP=代入数据解得n=(或n≈1.5)。

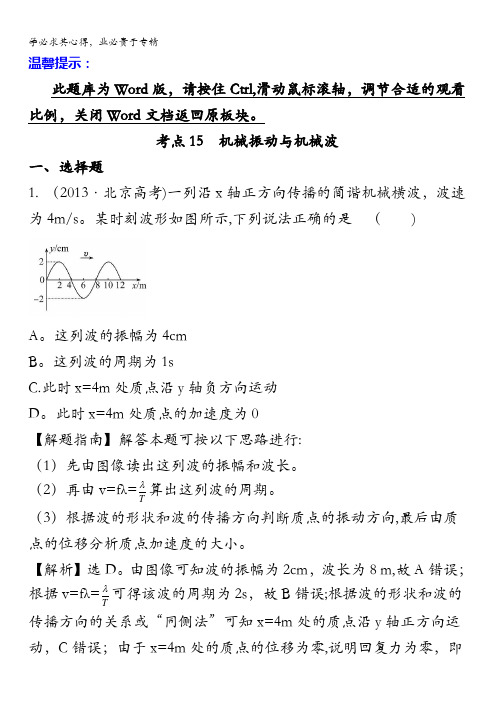

2017届高三人教版物理一轮复习 2013年高考分类题库 考点15 机械振动与机械波 含答案
温馨提示：此题库为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，关闭Word文档返回原板块。
考点15 机械振动与机械波一、选择题1. （2013·北京高考)一列沿x轴正方向传播的简谐机械横波，波速为4m/s。
某时刻波形如图所示,下列说法正确的是（)A。
这列波的振幅为4cmB。
这列波的周期为1sC.此时x=4m处质点沿y轴负方向运动D。
此时x=4m处质点的加速度为0【解题指南】解答本题可按以下思路进行:（1）先由图像读出这列波的振幅和波长。
λ算出这列波的周期。
（2）再由v=fλ=T（3）根据波的形状和波的传播方向判断质点的振动方向,最后由质点的位移分析质点加速度的大小。
【解析】选D。
由图像可知波的振幅为2cm，波长为8 m,故A错误；λ可得该波的周期为2s，故B错误;根据波的形状和波的根据v=fλ=T传播方向的关系或“同侧法”可知x=4m处的质点沿y轴正方向运动，C错误；由于x=4m处的质点的位移为零,说明回复力为零，即加速度为零,D正确.2。
(2013·福建高考）如图，t=0时刻,波源在坐标原点从平衡位置沿y轴正向开始振动,振动周期为0。
4s，在同一均匀介质中形成沿x 轴正、负两方向传播的简谐横波.下图中能够正确表示t=0.6s时波形的图是（)【解题指南】解答本题时应理解以下两点:（1）明确t=0时刻和t=0。
6s时刻波源的振动方向.(2)波沿正、负两方向传播的波形关于y轴对称。
【解析】选C。
由于波沿正、负两方向传播的波形关于y轴对称，A、B错；t=0时刻波源沿y轴正向开始振动,经过0。
6s即1。
5T，波源位于平衡位置且沿y轴负向振动，据“同侧法"可知C对,D错。
3。
（2013·大纲版全国卷）在学校运动场上50m直跑道的两端，分别安装了由同一信号发生器带动的两个相同的扬声器。
两个扬声器连续发出波长为5m的声波。
一同学从该跑道的中点出发，向某一端点缓慢行进10m.在此过程中，他听到扬声器声音由强变弱的次数为( )A。
2017年高考物理一轮总复习 专题十二 实验十三 探究单摆的运动 用单摆测定重力加速度课件
)
A．摆线要选择细些的、伸缩性小些的，并且尽可能长一
些
B．摆球尽量选择质量大些、体积小些的
C．为了使摆的周期大一些，以方便测量，开始时拉开摆
球，使摆线相距平衡位置有较大的角度
D．拉开摆球，使摆线偏离平衡位置不大于 5° ，在释放摆 球的同时开始计时，当摆球回到开始位置时停止计时，此时间 间隔 Δt 即为单摆周期 T E．拉开摆球，使摆线偏离平衡位置不大于 5° ，释放摆球， 当摆球振动稳定后，从平衡位置开始计时，记下摆球做 50 次全 Δt 振动所用的时间 Δt，则单摆周期 T＝50
实验十三 探究单摆的运动
用单摆测定
重力加速度
实验准备
图S13-1
实验目的
1．学会用单摆测定当地的重力加速度．
2．能正确熟练地使用秒表．
实验原理 5° 时，单摆做简谐运动，其运动周期为 T＝ 当摆角小于_____
l 2π g ________ ，与摆角的大小及摆球的质量无关，由此得到 g ＝
4π2l T2 ________. 因此，只要测出摆长 l 和振动周期 T，就可以求出当
单摆平衡 验桌边，使铁夹伸到桌面以外，让摆球自然下垂，在________ 位置 处作上标记，如实验原理图 S13-1 所示． _____ 毫米刻度尺量出摆线长度 l′，用________ 游标卡尺 (3)用__________ 测出摆球
l′＋r 的直径，即得出金属小球半径 r，计算出摆长 l＝________.
⊙典例剖析 例2：(2015 年四川成都摸底)在“用单摆测定重力加速度” 的实验中，某实验小组在测量单摆的周期时，从单摆运动到最 低点开始计时，且记数为 1，到第 n 次经过最低点所用的时间 为 t；在测量单摆的摆长时，先用毫米刻度尺测得悬挂摆球后的 摆线长为 l，再用游标卡尺测得摆球的直径为 d.
13.5 实验9：描绘小灯泡的伏安特性曲线(练习题)-2017届高三物理一轮复习(原卷版)
高考物理一轮复习（选修3-1）专题十三直流电路第5课时实验9：描绘小灯泡的伏安特性曲线——练1、描绘“6V，3W”灯泡的伏安特性曲线，提供了下列器材:A．电压表V（3V，内阻约3kΩ）B．电流表A（0.6A，内阻约0.3Ω）C．电阻箱R（0—99999Ω）D．滑动变阻器R1（0—20Ω）;E．滑动变阻器R2（0—100Ω）F．待测灯泡L“6V，3W”G．电源E（电动势约8V、内阻较小）H．开关、导线若干（1）按照实验需要，将电压表的量程由3V 扩大至6V，首先测量电压表内阻，某同学采用了如图甲所示的电路，闭合开关S，调节电阻箱阻值为4870Ω 时，电压表指针刚好满偏；再调节电阻箱阻值为12720Ω时，电压表指针在满刻度的一半，则电压表的内阻R V = Ω;从理论上分析，实验测得电压表内阻值（选填“大于”、“小于”或“等于”）真实值。
（2）图乙是测量灯泡电流随电压变化的实物电路，请你用笔划线代替导线完成电路连接（要求在闭合开关前，滑动变阻器滑动头置于最左端）.甲乙（3）实验中，滑动变阻器应选择___________（选填“R1”或“R2”）.2、某同学用如图所示的实物电路，描绘额定电压为4.0 V的小灯泡的伏安特性曲线，并研究小灯泡实际功率．（1）根据实物图，在下面线框内画出电路图．（2）闭合开关，将滑动变阻器的滑片P向b端移动，发现“电流表的示数几乎为零，电压表的示数逐渐增大”，则分析电路的可能故障为________．A．小灯泡短路B．小灯泡断路C．电流表断路D．滑动变阻器断路（3）根据如图所示I－U图线，可确定小灯泡在电压为2.0 V时实际功率为________W.3、某学习小组探究一小电珠在不同电压下的电功率大小，实验器材如图甲所示，现已完成部分导线的连接。
（1）实验要求滑动变阻器的滑片从左到右移动过程中，电流表的示数从零开始逐渐增大。
请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接；（2）某次测量，电流表指针偏转如图乙所示，则电流表的示数为A；（3）该小组描绘的伏安特性曲线如图丙所示，根据图线判断，将只相同的小电珠并联后，直接与电动势为3V、内阻为1欧的电源组成闭合回路，可使小电珠的总功率最大，其总功率的值约为W （保留两位小数）。
2017高考物理大一轮复习配套检测：第十三章 选修3-4 第4讲 光的干涉、衍射和偏振 含答案
第4讲光的干涉、衍射和偏振一、选择题1.(2014·江苏卷)某同学用单色光进行双缝干涉实验,在屏上观察到如图甲所示的条纹,仅改变一个实验条件后,观察到的条纹如图乙所示.他改变的实验条件可能是()A. 减小光源到单缝的距离B. 减小双缝之间的距离C. 减小双缝到光屏之间的距离D. 换用频率更高的单色光源2.下列属于光的干涉现象的是()A BC D3.如图所示为红光或紫光通过双缝或单缝所呈现的图样,则()甲乙丙丁A. 甲为紫光的干涉图样B. 乙为紫光的干涉图样C. 丙为红光的干涉图样D. 丁为红光的干涉图样4.用如图所示的实验装置观察光的薄膜干涉现象.图甲是点燃的酒精灯(在灯芯上撒些盐),图乙是竖立的附着一层肥皂液薄膜的金属丝圈.将金属丝圈在其所在的竖直平面内缓慢旋转,观察到的现象是()甲乙A. 当金属丝圈旋转30°时,干涉条纹同方向旋转30°B. 当金属丝圈旋转45°时,干涉条纹同方向旋转90°C. 当金属丝圈旋转60°时,干涉条纹同方向旋转30°D. 干涉条纹保持原来形状不变5.下列现象中,属于光的衍射的是()A. 雨后出现彩虹B. 通过一个狭缝观察日光灯可看到彩色条纹C. 海市蜃楼现象D. 日光照射在肥皂膜上出现彩色条纹6.下面四种现象中,不是由光的衍射现象造成的有()A. 通过游标卡尺观察两卡脚间狭缝中发光的日光灯管,会看到平行的彩色条纹B. 不透光圆片后面的阴影中心出现一个亮斑C. 太阳光照射下,架在空中的电线在地面上不会留下影子D. 用点光源照射小圆孔,后面屏上会出现明暗相间的圆环7.如图所示,偏振片正对工作的液晶显示器,透过偏振片看到显示器亮度正常.将镜片转动90°,透过镜片看到的屏幕漆黑,则()A. 显示器发出的光是纵波B. 显示器发出的光是横波C. 显示器发出的光是自然光D. 显示器发出的光是偏振光8.如图所示,白炽灯的右侧依次平行放置偏振片P和Q,A点位于P、Q之间,B点位于Q右侧.旋转偏振片P,A、B两点光的强度变化情况是()A. A、B均不变B. A、B均有变化C. A不变,B有变化D. A有变化,B不变9.光的偏振现象说明光是横波.下列现象中不能反映光的偏振特性的是()A. 一束自然光相继通过两个偏振片,以光束为轴旋转其中一个偏振片,透射光的强度发生变化B. 一束自然光入射到两种介质的分界面上,当反射光线与折射光线之间的夹角恰好是90°时,反射光是偏振光C. 日落时分,拍摄水面下的景物,在照相机镜头前装上偏振滤光片可以使景象更清晰D. 通过手指间的缝隙观察日光灯,可以看到彩色条纹10.在双缝干涉实验中,光源发射波长为6.0×10-7m的橙光时,在光屏上获得明暗相间的橙色干涉条纹,光屏上A点恰好是距中心条纹的第二条亮纹.其他条件不变,现改用其他颜色的可见光做实验,光屏上A点是暗条纹位置,可见光的频率范围是3.9×1014~7.5×1014 Hz,则入射光的波长可能是()A. 8.0×10-7 mB. 4.8×10-7 mC. 4.0×10-7 mD. 3.4×10-7 m二、填空题11.(2016·苏锡常镇二模)如图所示,将激光笔发出的激光水平射向凹透镜中心,经过凹透镜扩束后,变粗的激光正射到悬挂在针尖下方的小钢珠上,用光屏在小钢珠后方接收图样,屏上出现的图样如图,这是光的图样,该实验说明光具有.三、计算题12.利用薄膜干涉的原理可以用干涉法检查平面和制造增透膜,回答以下两个问题:(1)用如图所示的装置检查平面时,是利用了哪两个表面反射光形成的薄膜干涉图样?(2)为了减少光在透镜表面由于反射带来的损失,可在透镜表面涂上一层增透膜,一般用折射率为1.38的氟化镁,为了使波长为5.52×10-7m的绿光在垂直表面入射时使反射光干涉相消,求所涂的这种增透膜的厚度.13.如图所示,在双缝干涉实验中,S1和S2为双缝,P是光屏上的一点,已知P点与S1和S2距离之差为2.1×10-6 m.今分别用A、B两种单色光在空气中做双缝干涉实验.(1)已知A光的波长λ1为6×10-7 m,P点是亮条纹还是暗条纹?(2)已知B光的波长λ2为5.25×10-7 m,P点是亮条纹还是暗条纹?(3)若用A光照射时,把其中一条缝遮住,试分析光屏上能观察到的现象.第4讲光的干涉、衍射和偏振1. B2. BC【解析】A图是单缝衍射现象.故A错误;B图是利用光的干涉现象来检查平面的平整度,故B正确;C图肥皂膜在火焰的光照耀下呈现明暗相间的条纹是因为薄膜干涉产生的,故C 正确;通过三棱镜出现光的色散,是光的折射现象,故D错误.3. B【解析】红光比紫光的波长大.根据Δx=λ,紫光的干涉条纹较窄,故A错误,B正确;而丙、丁是单缝衍射图样,故C、D错误.4. D【解析】金属丝圈的转动,改变不了肥皂液膜的上薄下厚的形状,由干涉原理可知干涉条纹与金属丝圈在该竖直平面内的转动无关,仍然是水平的干涉条纹,A、B、C错误,D正确.5. B【解析】雨后天空出现彩虹是由于光的折射,属于色散现象;通过一个狭缝观察日光灯可看到彩色条纹属于光的衍射现象;海市蜃楼现象是光的折射和全反射现象;日光照射在肥皂膜上出现彩色条纹是光的干涉现象.6. C【解析】通过游标卡尺观测两卡脚间狭缝中发光的日光灯管,会看到平行的彩色条纹,是光的衍射;不透光圆片后面阴影中心出现一个亮斑,即泊松亮斑,是光的衍射;太阳光照射下,架在空中的电线在地面上不会留下影子,电线的直径要比光的波长大很多,根本不能发生明显的衍射现象,地面上不留下电线的影子是因为光源比较大,障碍物比较小,在地面上形成伪本影区.用点光源照射小圆孔,后面屏上会出现明暗相间的圆环,这是光的衍射.故C正确. 7. BD【解析】光是横波,A项错误,B项正确;方向一致时,光完全通过,二者垂直时,完全不能通过,由实验现象得出显示器发出的光是偏振光,C项错误,D项正确.8. C【解析】因白炽灯发出的光为自然光,含各个方向的偏振光,且各个方向的偏振光的强度都相同,偏振片P和Q都只允许特定方向的偏振光通过,不管偏振片P旋转到任何位置都有光线通过,而且强度不变,所以A点的光的强度不变;当自然光通过偏振片P后变为偏振光,再通过偏振片Q,旋转偏振片P,当偏振片P和Q允许通过的方向相同,则B点最亮,当偏振片P 和Q允许通过的方向垂直时,B点最暗,所以B点光的强度会发生变化.所以只有C正确.9. D【解析】由光的偏振现象的知识可知A、B、C均反映了光的偏振特性,只有D选项是利用手指间的狭缝去观察光的衍射现象,故D正确.10.B【解析】可见光的频率范围是3.9×1014~7.5×1014Hz,依据公式c=λf,可知其波长范围是4.0×10-7~7.69×10-7 m,故A、D错误;根据公式δ=(n为整数)可知,n为偶数的地方出现亮条纹,n 为奇数的地方出现暗条纹,因此n=4时,出现距中心条纹的第二条亮纹,所以A点到两条缝的光程差δ=4×m=1.2×10-6m,要想出现暗条纹,n需取奇数才行,当入射光波长为4.8×10-7m 时,1.2×10-6m=n×m,n=5为奇数,所以A点出现暗条纹,故B正确;当入射光波长为4.0×10-7m时,1.2×10-6 m=n× m,n=6为偶数,所以A点出现亮条纹,故C错误.11.衍射波动性【解析】光可以绕过小钢珠传播,形成泊松亮斑,说明光具有波动性,这是光的衍射现象. 12.(1)b、c表面(2) 1×10-7 m【解析】(1)干涉图样是利用了标准样板和被检查平面间空气膜即b、c表面反射光叠加形成的.(2)若绿光在真空中波长为λ0,在增透膜中的波长为λ,由折射率与光速的关系和光速与波长及频率的关系得n===,即λ=,那么增透膜厚度h=λ== m=1×10-7 m.13.(1)暗条纹(2)亮条纹(3)见解析【解析】(1)根据路程差Δx=2.1×10-6 m,所以N1===3.5,由此可知,从S1和S2到P点的路程差Δx是波长λ1的3.5倍,所以P点为暗条纹.(2)由路程差Δx和波长λ的关系可知,N2===4,可见,用B光做光源,P点为亮条纹.(3)光屏上仍出现明、暗相间的条纹,但中央条纹最宽最亮,两边条纹变窄变暗.。
2017年高考物理一轮复习第十三章光学电磁波相对论(第3课时)电磁波相对论简介习题
(第3课时)电磁波相对论简介壺氮实双基」©自主梳理、电磁波1. 电磁波的特性(1)电磁波的传播不需要介质，可在真空中传播，在真空中不同频率的电磁波传播速度是相同的(都等于光速).(2)不同频率的电磁波，在同一介质中传播，其速度是不同的，频率越高，波速越电磁波的频率f、波长入和波速v的关系：f.1电磁振荡(LC电路)的周期T= 2n LC,频率f = 、•2 n 寸LC发射电磁波的条件：①振荡电路要有足够高的频率•②振荡电路应采用开放电路.发射电磁波需经过调制过程，调制的方法分为调频和调幅•接收电磁波需经过解调过程, 解调是调制的逆过程.二、狭义相对论1•狭义相对论的基本假设.(1)在不同的惯性参考系中，一切物理规律都是相同的.⑵真空中的光速在不同的惯性参考系中都是相同的. 小.电磁波是横波，具有波的特性，能产生干涉、衍射等现象. 2.电磁波的发射与接收(1)1+C25.相对论质量：m=6.质能方程：E= mc.1 .电磁波的传播不需要介质. （V）2 .电场周围一定存在磁场，磁场周围一定存在电场. （X ）3. 电谐振就是电磁振荡中的"共振”.（V）4 •无线电波不能发生干涉和衍射现象. （X ）5. 波长不同的电磁波在本质上完全相同. （V）6. 真空中的光速在不同惯性参考系中是不同的. （X）7•若物体能量增大，则它的质量增大. （V）堡叠激练1•达标检测|1. （2016 •东营模拟）现代生活中，人们已更多地与电磁波联系在一起，并且越来越依赖于电磁波，关于电磁场和电磁波，以下说法正确的是（）A. 把带电体和永磁体放在一起，即可以在其周围空间中产生电磁波B. 手机、电视、光纤通信都是通过电磁波来传递信息的C. 医院中用于检查病情的“B超”是利用了电磁波的反射原理D. 车站、机场安全检查时“透视”行李箱的安检装置是利用红外线实现成像的解析：要产生电磁波，必须要有变化的磁场与变化的电场，即电磁场，电磁场在介质中传播产生电磁波，A错误；通过电磁波可以实现各种通信，B正确；“B超”是利用了超声波的反射原理，C错误；车站、机场安全检查时“透视”行李箱的安检装置是利用X射线实现成像的，D错误.答案：B2. （2016 -盐城模拟）一个时钟，在它与观察者有不同相对速度的情况下，时钟的频率是不同的，它们之间的关系如图所示•由此可知，当时钟和观察者的相对速度达到0.6 C（C 为真空中的光速）时，时钟的周期大约为_______ •在日常生活中，我们无法察觉时钟周期性变化的图象，是因为观察者相对于时钟的运动速度_____________ •若在高速运行的飞船上有一只表，从地面上观察，飞船上的一切物理、化学过程和生命过程都变________ （填“快”或“慢”）了.解析：根据题图中数据可知，当时钟和观察者的相对速度达到0.6 c时，对应时钟的频率为0.4 Hz，则周期为2.5 s •日常生活中，我们无法察觉时钟周期变化的现象是因为观察者相对于时钟的运动速度远小于光速C.在高速运行状态下，一切物理、化学过程和生命过程都变慢.答案：2.5 s 远小于光速C 慢效提能|、单项选择题1. （2016 -东北四校联考）下列关于电磁波的说法正确的是（）A. 均匀变化的磁场能够在空间产生电场B. 电磁波在真空和介质中传播速度相同C. 只要有电场和磁场，就能产生电磁波D. 电磁波在同种介质中只能沿直线传播解析：如果电场（或磁场）是均匀变化的，产生的磁场（或电场）是恒定的，不能产生新的 电场（磁场），因而不能产生电磁波，选项 A 正确，C 错误；电磁波的传播速度跟介质有关， 频率由波源决定，同一频率的电磁波在不同介质中波长不等，由v =入f 知不同介质中波的传播速度不同，选项 B 错误；电磁波在同种均匀介质中才能沿直线传播，选项D 错误.答案：A2•关于生活中遇到的各种波，下列说法正确的是 （ ）A. 电磁波可以传递信息，声波不能传递信息B. 手机在通话时涉及的波既有电磁波又有声波C.太阳光中的可见光和医院“B 超”中的超声波传播速度相同D. 遥控器发出的红外线波长和医院“ CT ”中的 X 射线波长相同解析：声波、电磁波都能传递能量和信息，选项 A 错误；在手机通话过程中，既涉及电选项C 错误；红外线波长较 X 射线波长长，故选项 D 错误.答案：B3 . （2014・四川卷）电磁波已广泛运用于很多领域.下列关于电磁波的说法符合实际的 是（）A. 电磁波不能产生衍射现象B. 常用的遥控器通过发出紫外线脉冲信号来遥控电视机C. 根据多普勒效应可以判断遥远天体相对于地球的运动速度D. 光在真空中运动的速度在不同惯性系中测得的数值可能不同解析：干涉、衍射是波所特有的现象，所以电磁波能产生衍射现象，选项 A 错误；常用的遥控器是通过发出红外线来遥控电视机的，选项B 错误；利用多普勒效应可以判断遥远天体相对地球的速度，选项 C 正确；根据光速不变原理，在不同的惯性系中，光速是相同的， 选项D 错误.磁波又涉及声波，选项 B 正确；可见光属于电磁波,“B 超”中的超声波是声波，波速不同,答案：C4. （2016 -临沂模拟）下列说法不正确的是（）A. 麦克斯韦预言了光是横波，并且首次用实验验证了光是横波B. 高速运动的飞船中的宇航员发现地面的时钟变慢了C. 在磁场中做圆周运动的带电粒子会发出电磁波D. 过强或过长时间的紫外辐射、X射线或丫射线的作用，会对人体（眼镜、皮肤、血液、神经系统、生殖系统等）造成危害解析：麦克斯韦预言了光是电磁波，证明光是电磁波的是赫兹，马吕斯用光的偏振实验证明了光是横波，选项A错误；由爱因斯坦的相对论可知，选项B正确；在磁场中做圆周运动的带电粒子产生周期性变化的电场，又会产生周期性变化的磁场，并向外传播，即会产生电磁波，选项C正确；过强或过长时间照射紫外线、X射线或丫射线，会对人体造成危害，D正确，所以本题选 A.答案：A5. （2016 -大连模拟）如图所示，一根10 m长的梭镖以相对论速度穿过一根10 m长的管子，它们的长度都是在静止状态下测量的，以下哪种叙述最好地描述了梭镖穿过管子的情况（）「<=«A. 梭镖收缩变短，因此在某些位置上，管子能完全遮住它B. 管子收缩变短，因此在某些位置上，梭镖从管子的两端伸出来C. 两者都收缩，且收缩量相等，因此在某个位置，管子恰好遮住梭镖D. 所有这些都与观察者的运动情况有关解析：如果你是在相对于管子静止的参考系中观察运动着的梭镖，那么梭镖看起来就比管子短，在某些位置梭镖会完全处在管子内部. 然而当你和梭镖一起运动时，你看到的管子就缩短了，所以在某些位置，你可以看到梭镖两端都伸出管子. 假如你在梭镖和管子之间运动，运动的速度是在梭镖运动的方向上，而大小是其一半，那么梭镖和管子都相对于你运动，且速度的大小一样，你看到这两样东西都缩短了，且缩短的量相同.所以你看到的一切都是相对的，依赖于你的参考系，故选项D正确.答案：D6. （2016 •南京模拟）间谍卫星上装有某种遥感照相机，可用来探测军用和民用目标.这种照相机能拍到晚上关灯行驶的汽车，即使车队离开，也瞒不过它.这种遥感照相机敏感的电磁波属于（）A. 可见光波段B.红外波段C.紫外波段 D . X射线波段解析：所有的物体都能发出红外线，热的物体的红外线辐射比冷的物体强，间谍卫星上装的遥感照相机，实际上是红外线探测器，它能在较冷的背景上探测出较热物体的红外线辐射，这是红外线摄影的基础. 再者，红外线波长比其他波（如可见光、紫外线、X射线）的长, 有较好的穿透云雾的能力，故选 B.答案：B二、多项选择题7. （2016 -枣庄模拟）如图所示为LC振荡电路某时刻的情况，以下说法中正确的是（）A. 电容器正在充电B. 电感线圈中的磁场能正在增加C. 电感线圈中的电流正在增大D. 此时刻自感电动势正在阻碍电流增大解析：由题图中的磁感线的方向，运用右手螺旋定则可以判断出电路中的电流从上向下看为逆时针方向.再结合电容器极板的电性，可以得到电容器正在放电，故选项A错误；放电过程中，电容器极板上的电荷减少，电场能减小，线圈中的电流增大，磁场能变大，故选项B、C正确；由于线圈中的电流增大，产生的自感电动势阻碍电流的增大，选项D正确.答案：BCD& （2015 •长春模拟）应用麦克斯韦的电磁场理论判断如图所示的表示电场产生磁场（或磁场产生电场）的关系图象中（每个选项中的上图表示变化的场，下图表示变化的场产生 的另外的场），正确的是（）解析：A 图中的上图磁 场是稳定的，由麦克斯韦的电磁场理论可知周围空间不会产生电 场，A 图中的下图是错误的； B 图中的上图是均匀变化的电场，应该产生稳定的磁场，下图 的磁场是稳定的，所以B 图正确；C 图中的上图是振荡的磁场，它能产生同频率的振荡电场，且相位差为2 , C 图是正确的；D 图的上图是振荡的电场，可在其周围空间产生同频率振荡 的磁场，但是下图中的图象与上图相比较，相位差为 n ，故D 图不正确.所以只有 B 、C 两图正确.答案：BC当物体运动速度 v >0时，物体的质量 n >m o ,即物体的质量改变了，故经典力学不适当物体以较小的速度运动时，质量变化十分微小，经典力学理论仍然适用，只有当 物体以接近光速运动时， 质量变化才明显，故经典力学仅适用于低速运动， 而不适用于高速 运动D.通常由于物体的速度太小，质量的变化不能引起我们的感觉，在分析地球上物体的 运动时，不必考虑质量变化9.对于公式m= ----- 1 m，下列说法中正确的是 （）A. 公式中的 m o 是物体以速度v 运动时的质量B. C.解析：公式中的m是物体的静止质量，在v远小于光速时，经典力学依然成立，故A、B错误，C D正确.答案：CD三、非选择题10.如图所示，在地面上M点固定一光源，在离光源等距的A、B两点上固定有两个光接收器，今使光源发出一闪光，则在地面的参考系中观测 _____________ （填“ A先”“ B先”或“A B同时”）接收到光信号；在沿AB方向高速运动的火车参考系中观测 ___________ （填“ A先”“ B先”或“ A B同时”）接收到光信号.解析：在地面的参考系中观测， AMh BM 光向A B 两点传播速度相等，故 A 与B 同时 接收到光信号•在沿 AB 方向高速运动的火车参考系中观测，由于以火车为参考系时，火车 与B 相互靠近，火 车与A 相互远离，而光速相同，故光信号先传到B 点，后传到A 点.答案：A B 同时 B 先11. （2016 -太原模拟）目前雷达发射的电磁波频率多在 200 MHz 至1 000 MHz 的范围内.请回答下列关于雷达和电磁波的有关问题:（1）雷达发射电磁波的波长范围是多少?⑵ 能否根据雷达发出的电磁波确定雷达和目标间的距离?c 3.0 x 108解析：(1)由 c =入 f 可得：入 1= f i = 200x 106 m = 1.5 m ,8c 3.0 x 10入 2= =6m = 0.3 m.f 2 1 000 x 10（2）电磁波测距的原理就是通过发射和接收电磁波的时间间隔来确定距离，所以可根据 vt 一x = 2确定雷达和目标间的距离.答案：（1）0.3 〜1.5 m （2）能故雷达发出的0.3 〜1.5 m.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高考物理一轮复习（选修3-2）专题十六交变电流
16.4 实验13：示波器的使用——练习题
1．如图所示的示波管，当两偏转电极XX′、YY′电压为零时，电子枪发射的电子经加速电压加速后会打在荧屏上的正中间（图示坐标的O点，其中x轴与XX′电场的场强方向重合，x轴正方向垂直于纸面指向纸内，y轴与YY′电场的场强方向重合）.若要电子打在图示坐标的第Ⅲ象限，则（）
A．X、Y极接电源的正极，X′、Y′接电源的负极
B．X、Y′极接电源的正极，X′、Y接电源的负极
C．X′、Y极接电源的正极，X、Y′接电源的负极
D．X′、Y′极接电源的正极，X、Y接电源的负极
2．如果实验过程中在示波器光屏上发现水平方向有一亮斑自左向右的移动图形，现要使它在水平方向上出现一条直线的方法是（）
A．逆时针旋转辉度调节旋钮
B．调节衰减旋钮
C．调节扫描范围旋钮和扫描微调旋钮，减小扫描频率
D．调节扫描范围旋钮和扫描微调旋钮，增大扫描频率
3．本实验中，某同学欲要求先在荧光屏上调出亮斑，为此，他进行了以下操作：首先将辉度调节旋钮逆时针转到底，竖直位移和水平位移旋钮转到某位置，将衰减调节旋钮置于1000挡，扫描范围旋钮置于“外X”挡。
然后打开电源开光（指示灯亮），过2min后，顺时针旋转辉度调节旋钮，结果屏上始终无亮斑出现，经检查示波器完好，那么，他应再调节下列哪个旋钮才有可能在屏上出现亮斑（）A．竖直位移旋钮B．水平位移旋钮C．聚焦调节旋钮 D．辅助聚焦旋钮
4．在“练习使用示波器”实验中，某同学将衰减调节旋钮置于最右边的“”挡，扫描范围旋钮置于“外X”挡，“X输入”与“地”之间未接信号输入电压，他在示波器荧光屏上看到的图象可能是图中的_____.
5．如图示，图甲为一信号源。
（1）若要观察此信号源发出的正弦交流信号的波形，应将信号源的a 端与示波器面板上的 接线柱相连，b 端与 接线柱相连。
（2）若示波器所显示的输入波形如图乙所示，要将波形上移，应调节面板上的 旋钮，要
使此波形横向展宽，应调节 旋钮，要使屏幕上显示3个完整的波形，应调节 旋钮。
6．用示波器观察频率为900 Hz 的正弦电压信号，把该信号接入示波器Y 输入.
（1）当屏幕上出现如图所示的波形时，应调节_____钮；如果正弦波的正负半周均超出了屏幕的范围，应调节_____钮或________钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内。
（2）如需要屏幕上正好出现一个完整的正弦波形，应将___钮置于____位置，然后调节___钮。
a
b
甲
乙
7．（2016平谷零模）（18分）示波器是一种多功能电学仪器，可以在荧光屏上显示出被检测的电压波形．示波管是示波器的核心部分，它主要由电子枪、偏转系统和荧光屏三部分组成，其简化图如图甲所示．电子枪释放电子并使电子加速后从小孔A 射出，偏转系统使电子束发生偏转，电子束打在荧光屏形成光迹．这三部分均封装于真空玻璃壳中．已知电子的电荷量为e ，质量为m ，电子所受重力及电子之间的相互作用力均可忽略不计，不考虑相对论效应．
（1）闭合开关S ，电子枪中的灯丝K 发热后逸出电子，电子逸出的初速度可忽略不计．经过阴极K 和阳极A 之间电压为U 0的电场加速后，电子从阳极板A 上的小孔中射出，求电子射出时的速度v 0是多大？
（2）电子被U 0的电场加速后进入偏转系统，若只考虑电子沿Y （竖直）方向的偏转情况，偏转系统可以简化为如图乙所示的偏转电场．偏转电极的极板长为L 1，两板间距离为d ，极板右端与荧光屏的距离为L 2，当在偏转电极上加如图丙所示的正弦交变电压时（所有电子均能从极板中射出，且电子穿过极板的时间极短，约10-9s ），求电子打在荧光屏上产生的亮线的最大长度；
（3）若在偏转电极XXˊ上加如图丁所示的电压，在偏转电极YYˊ上加如图丙所示的电压时，荧光屏上显示出如图戊所示的图形，此时XXˊ上所加电压的周期是多少？
若在两个偏转电极上均加上u=Asin （ωt + φ）或u=Acos （ωt + φ）（φ取各种不同值）交变电压时，荧光屏上将显示出各种各样的图形，这些图形称为李萨茹图形．若在偏转电极YYˊ上加如图丙所示的电压，在偏转电极XXˊ上加如图己所示的电压时，请你尝试画出荧光屏上将会出现的图形（画在答题纸上的方格图内）．
v 0
偏转电压
-2s
U -U
甲乙丙
U -U
-2s 3
2U
3
2U
-
丁戊己。
