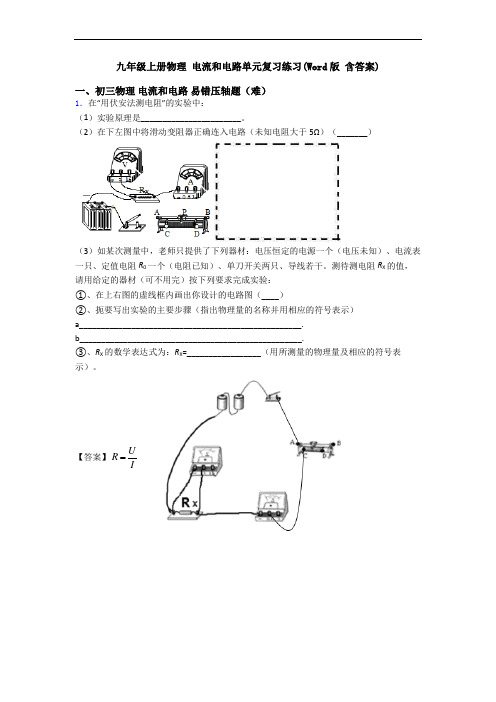

人教版物理九年级上册 电流和电路单元复习练习(Word版 含答案)

人教版物理九年级上册电流和电路单元复习练习(Word版含答案)一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。

（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。

（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。

【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。

2．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源(电压恒为4.5V)，电流表、电压表、开关各一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“10Ω 2A”、“20Ω 1A”)，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整_________ ；（2）为了完成该实验探究，滑动变阻器应选择_________的规格．按图乙连接好电路，闭合开关前，变阻器的滑片P应调至最_________(选填“左”或“右”)端．（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是____________________．（4）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5 V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向________(选填“E”或“F”)端移动，小明移动变阻器滑片P的目的是_______________________________________．（5）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为___________W．（6）若将电阻R换成电动机，则当滑片P向左滑动时，它的转速将变______(选填“快”或“慢”)．【答案】图略（电流表接0—0.6A的量程）“20Ω 1A”右R短路（或电压表断路）F控制定值电阻两端的电压为2.5V不变0.5快【解析】（1）根据电路图，连接实物电路，如图右所示：（2）当20Ω的电阻接入电路时，电路电流I=U R/R=2.5V/20Ω=0.125A，此时滑动变阻器两端电压U滑 =U-U R =4.5V-2.5V=2V，滑动变阻器接入电路的阻值R=U滑/I=2V/0.125A=16Ω，则应选规格为“20Ω1A”的滑动变阻器，连接滑动变阻器时，在闭合开关前，使滑动变阻器处于阻值最大处，根据乙图可知滑片应该移动到右端；（3）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是电阻发生短路或电压表断路；（4）改接10Ω的电阻后，电压表的示数变大，则应增大滑动变阻器的阻值，将滑片向右端即F端滑动，使电压表的示数保持2.5V不变；（5）电流表的读数为：I=0.2A，则P=UI=2.5V×0.2A=0.5W；（6）由电路图分析可知当滑片向左移动时，电路电阻减小，电流变大，当将R换为电动机，则当滑片P向左滑动时，它的转速将变快3．如图是“探究并联电路电流特点”的实验电路图：电流表A1A2A电流I/A0.160.24 2.0(1)实验中，选择两个小灯泡的规格应该是______的（填“相同”或“不相同”）；(2)开关闭合前，琪皓同学发现电流表A1的指针在零刻度线左端，如图乙所示，其原因是______；(3)上表是某同学实验中的一组数据：有同学指出上述表格中电流表A数据明显错误，造成错误的原因是________________；(4)实验中某同学发现两个小灯泡中，一个发光，一个不发光，三个电流表都有示数，造成小灯泡不发光的原因可能是______；(5)实验中，我们都要进行多次测量。

以下实验中，与“探究并联电路电流特点”进行多次测量的目的不相同的是______。

A．探究电流与电压的关系 B．探究杠杆的平衡条件 C．刻度尺测物体的长度【答案】不同电流表指针未调零电流表接小量程却按大量程读数实际功率过小 C 【解析】【分析】【详解】(1)[1]要使结论具有准确性与普遍性，所选电阻不能特殊，因此最好选用不同规格的电阻，同时还应多次实验。

(2)[2]开关闭合前，电流表A1的指针在零刻度线左端，此时电路没有电流，说明原因是电流表指针未调零。

(3)[3]并联电路中，干路电流等于各支路电流之和，上述表格中电流表A数据明显错误，观察电流表量程可发现，导致错误的原因是使用小量程测量，而读数却读成大量程。

(4)[4]两个小灯泡一个发光，一个不发光，三个电流表都有示数，说明各支路都有电流通过，但有可能是其实际功率过小。

(5)[5]在“研究串并联电路的电流特点”时，换用不同阻值的电阻，多次进行实验目的是寻找规律，避免结论的偶然性；而刻度尺测物体的长度是采用多次测量减小误差，其测量的目的不相同，故选C。

4．有一实验小组用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的额定电压为2.5V．（1）请用笔画线代替导线，完成如图甲实物电路的连接________．（要求：连线不要有交叉）（2）检查电路连接无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零．导致这一现象的原因可能是______．（选填序号）A．电压表断路 B．小灯泡断路 C．滑动变阻器断路 D．电压表短路（3）故障排除后，闭合开关，当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向_____移．（选填“左”或“右”）（4）通过移动滑动变阻器滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象．由图可知小灯泡正常发光时的电阻为______Ω．【答案】 B 右 12.5【解析】分析：（1）电流表、灯泡、滑动变阻器、开关串联接入电路；滑动变阻器的接法为“一上一下”．（2）常见的电路故障有断路与短路，根据电路故障现象分析电路故障原因；（3）根据电压表的量程和分度值读出电压表的示数，电压表的示数小于灯泡的额定电压，要使灯泡正常工作，灯泡两端电压增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小；（4）从图像上找到额定电压对应的点，读出对应的电流，利用U计算出电阻．RI解答：（1）滑动变阻器的接法为“一上一下”，电路图如图所示：（2）灯泡不亮，可能是灯泡断路或短路或灯泡之外的电路断路；电流表无示数可能是电路断路；电压表示数接近电源电压，说明电压表与电源两端相连，电压表并联电路之外，不存在断路；故选D；（3）电压表使用0～3V量程，分度值为0.1V，电压为2.2V；要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向右端移动，使电压表的示数为2.5V为止；（4）由图像知，当灯的电压是2.5V时，对应的电流值为0.2A，小灯泡正常发光时的电阻为2.512.50.2U VRI A===Ω．故答案为(1). (2). B (3). 右 (4). 12.5【点睛】本题考查了测量电阻的实验中电路故障的判断、电压表的读数、及电阻的计算，同时还考查了学生对图像的分析和处理能力．本实验需要注意灯丝的电阻随温度的变化而变化．5．在“测定标有‘2.5V’字样的小灯泡额定功率”的实验中，老师给同学们准备了如图甲所示的实验器材，其中电源电压恒为6V，滑动变阻器的型号为“20Ω 1A”．（1）请你用笔画线代替导线，在答题卡上将如图甲中的电路连接完整，要求：图中的滑片此刻在最大阻值处．____（2）小明同学连接完电路后闭合开关，发现电压表的示数接近电源电压，反复移动滑动变阻器的滑片，电压表的示数基本不变．则发生故障的原因可能是滑动变阻器________或者灯泡________．（3）小明排除故障后闭合开关，移动滑动变阻器滑片到某处时，电压表的示数如图乙所示，接下来小明应将滑片向________（选填“左”或“右”）端移动使灯泡正常发光；当灯泡正常发光时电流表示数如图丙所示，则小灯泡的额定功率为________W；小灯泡正常发光时的电阻为________Ω．（4）在完成上述实验后，小明又将图中的小灯泡依次换成“5Ω、10Ω、15Ω、30Ω”的定值电阻，探究“电流与电阻的关系”，测量结果如下表：在接下来的小组交流过程中，另一个同学认为小明同学的实验过程中有一次实验是错误的，请你找出错误的一次实验是________（填写实验次数对应的番号），你的判断依据是________.【答案】短路断路右 1.25 5 4 由第4次实验数据计算得出滑动变阻器的电阻需30Ω，大于题中所给滑动变阻器的最大电阻【解析】【分析】【详解】(1)测量小灯泡电功率的实验时，滑动变阻器应与灯泡串联，图中的滑片P此刻在最大阻值处所以应将其右下角接线柱接入电路．如图所示：；(2)如果滑动变阻器同时接上面两个接线柱，形成短路，或者灯泡断路，闭合开关，电压表压表的示数接近电源电压，反复移动滑动变阻器的滑片P，电压表的示数基本不变；(3)由乙图电压表使用0−3V量程，分度值0.1V，电压表的示数为1.8V，低于灯泡的额定电压，要提高灯泡两端的电压，根据串联电路的分压原理，需要减小电路电阻，即应将滑片P向右端移动；由图丙可知，电流选择的量程是0∼0.6A，分度值是0.02A，此时电流表示数是0.5A，灯泡额定功率P＝UI＝2.5V×0.5A＝1.25W；小灯泡正常发光时的电阻为R＝2.50.5U VI A＝＝5Ω．(4) 由第4次实验数据可得，电路中的总电阻为R＝60.1U VI A＝＝60Ω,则滑动变阻器的阻值为：60Ω-30Ω＝30Ω，滑动变阻器的型号为“20Ω lA”，故错误的是4.【点睛】（1）将变阻器的右下接柱连入电路中，电压表与灯并联；（2）发现电压表的示数接近电源电压，反复移动滑动变阻器的滑片，电压表的示数基本不变，则可能变阻器接入电路的电阻为0；电压表示数接近电源电压，说明电路可能断路，电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；（3）灯在额定电压下正常发光，根据图中电压表小量程读数，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；（4）由第4次实验数据可求出滑动变阻器的阻值，大于滑动变阻器的最大阻值，由此判断该组数据错误．6．为了探究“并联电路电流规律”，小红实验小组设计了如图甲所示的电路图。
