地基基础010地下墙体钢筋安装技术交底
地下室墙体钢筋技术交底
本表由施工单位填写，交底单位与接受交底单位各存一份

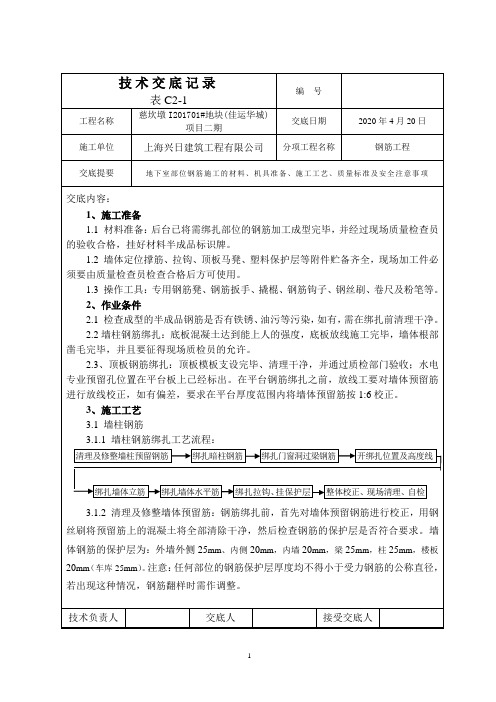

技术交底记录
表 C2-1
编号
工程名称
慈坎墩 I201701#地块(佳运华城) 项目二期
交底日期
施工单位
上海兴日建筑工程有限公司 分项工程名称
2020 年 4 月 20 日 钢筋工程
交底提要
地下室部位钢筋施工的材料、机具准备、施工工艺、质量标准及安全注意事项
技术交底记录
工程名称
表 C2-1
慈坎墩 I201701#地块(佳运华城) 项目二期
施工单位
上海兴日建筑工程有限公司
编号 交底日期 分项工程名称
2020 年 4 月 20 日 钢筋工程
交底提要
地下室部位钢筋施工的材料、机具准备、施工工艺、质量标准及安全注意事项
交底内容：
1、施工准备 1.1 材料准备：后台已将需绑扎部位的钢筋加工成型完毕，并经过现场质量检查员
技术负责人
交底人
接受交底人
1
本表由施工单位填写，交底单位与接受交底单位各存一份
2
本表由施工单位填写，交底单位与接受交底单位各存一份
技术交底记录
表 C2-1
编号
工程名称
慈坎墩 I201701#地块(佳运华城) 项目二期
交底日期
施工单位
上海兴日建筑工程有限公司 分项工程名称
2020 年 4 月 20 日 钢筋工程
3.1.7 绑扎墙体水平筋：当墙体立筋全部绑扎完毕后，进行墙体水平钢筋 的绑扎，绑扎时从下向上逐根绑扎。要求与立筋相交的每点均要绑扎，并且要 注意，绑扣不得采用一顺扣，可采用“八”字扣或上下排交叉扣，以保证网片 绑扎完毕后不整体变形，并且要注意随手将绑扎铁丝的丝头弯向墙体内侧。绑 扎时需注意以下问题：a、在墙体立筋的搭接范围内，水平钢筋不得少于 3 道； b、水平钢筋的搭接长度及锚固长度必须符合图纸设计要求，绑扎时要确保搭接 及锚固长度达到要求。
地下室钢筋工程技术交底
地下室钢筋工程技术交底一、工程概述地下室钢筋工程是建造工程中的重要工序之一，主要用于加固地下室结构，提高建造的抗震性能和承载力。
本文将详细介绍地下室钢筋工程的技术要求、施工流程和注意事项。
二、技术要求1. 钢筋材料选择：钢筋应符合国家标准，具有良好的抗拉、抗压和抗腐蚀性能。
2. 钢筋直径和间距：根据设计要求确定钢筋的直径和间距，确保结构的强度和稳定性。
3. 钢筋连接方式：采用搭接、焊接或者机械连接等方式进行钢筋的连接，确保连接坚固可靠。
4. 钢筋的混凝土保护层厚度：根据设计要求确定钢筋的混凝土保护层厚度，防止钢筋锈蚀。
5. 钢筋的加工和安装：钢筋应按照设计图纸要求进行加工和安装，确保准确无误。
三、施工流程1. 钢筋加工：根据设计图纸和工程要求，将原材料的钢筋进行加工，包括弯曲、剪切等工艺。
2. 钢筋安装：根据设计要求和施工图纸，按照预定的位置、间距和角度将钢筋安装到地下室结构中。
3. 钢筋连接：将相邻的钢筋进行连接，采用搭接、焊接或者机械连接等方式，确保连接坚固可靠。
4. 钢筋绑扎：将钢筋进行绑扎，确保钢筋的位置和间距准确无误。
5. 钢筋混凝土保护层施工：在钢筋周围施工混凝土保护层，确保钢筋不受外界环境的侵蚀。
6. 钢筋验收：对施工完成的钢筋工程进行验收，检查钢筋的质量和安装情况是否符合要求。
四、注意事项1. 施工现场应保持整洁，杂物应及时清理，确保施工安全。
2. 施工人员应按照像关规定佩戴安全防护用品，如安全帽、安全鞋等。
3. 施工人员应熟悉钢筋工程的施工要求和操作规程，严格按照要求进行施工。
4. 钢筋加工和安装过程中，应注意保护钢筋的表面，防止损坏或者污染。
5. 钢筋连接应坚固可靠，避免浮现松动或者断裂现象。
6. 钢筋的混凝土保护层厚度应符合设计要求，确保钢筋不受腐蚀。
7. 施工过程中应及时处理好与其他工序的协调配合，确保施工进度和质量。
总结：地下室钢筋工程是建造工程中关键的一环，对于建造的稳定性和抗震性能起着重要作用。
基础钢筋工程技术交底
基础钢筋工程技术交底一、任务背景基础钢筋工程技术交底是为了确保基础工程施工质量，提高工程施工效率，保证工程安全的重要环节。
通过技术交底，施工人员能够全面了解基础钢筋工程的施工要求、工序流程、质量控制要点等，从而减少施工中的错误和失误，确保施工质量符合设计要求。
二、交底内容1. 工程概况基础钢筋工程是指在建筑物或其他工程的地基中，按照设计要求进行钢筋的布置和安装工作。
该工程包括基础钢筋的种类、数量、规格等方面的要求。
2. 工程要求（1）基础钢筋的布置要满足设计要求，确保基础的承载能力和稳定性。
（2）基础钢筋的材料要求符合国家标准，具有足够的强度和韧性。
（3）基础钢筋的加工和安装要符合相关规范，确保钢筋的连接牢固、位置准确。
（4）基础钢筋的防锈处理要到位，确保钢筋不受腐蚀影响。
3. 工序流程（1）基础准备工作：清理基础底床，确保基础表面平整、无杂物。
（2）基础钢筋的布置：根据设计要求，在基础底床上按照图纸指示进行钢筋的布置，包括主筋、箍筋等。
（3）钢筋连接：进行钢筋的连接，包括焊接、扎绑等方式，确保连接牢固。
（4）基础钢筋的固定：使用支撑架、钢筋支撑等方式，将钢筋固定在位，确保不发生位移。
（5）钢筋防锈处理：对钢筋进行防锈处理，包括清理、刷涂防锈剂等，确保钢筋不受腐蚀。
4. 质量控制要点（1）基础钢筋的布置要符合设计要求，钢筋之间的间距、交叉点要准确。
（2）钢筋连接要牢固，焊接点要均匀、牢固，扎绑要紧密。
（3）钢筋的固定要牢固可靠，支撑架要稳固，钢筋不得发生位移。
（4）钢筋的防锈处理要到位，涂刷均匀，涂层厚度符合要求。
三、交底人员1. 施工单位负责人：负责组织和安排基础钢筋工程技术交底的具体工作。
2. 施工现场负责人：负责组织施工人员参加技术交底，确保交底内容的准确传达。
3. 施工人员：参加技术交底的施工人员，需全面了解基础钢筋工程的施工要求。
四、交底方式1. 会议交底：由施工单位负责人组织，在施工现场召开会议进行交底，交底内容包括工程概况、工程要求、工序流程、质量控制要点等。
基础钢筋工程技术交底
基础钢筋工程技术交底一、任务背景基础钢筋工程是建筑施工中的重要环节，它直接关系到建筑物的稳定性和安全性。
为了确保施工质量，提高工作效率，本次技术交底旨在详细介绍基础钢筋工程的相关知识和要求，以便施工人员能够准确理解并正确操作。
二、任务目标1. 了解基础钢筋工程的基本概念和作用。
2. 熟悉基础钢筋工程的施工流程和要求。
3. 掌握基础钢筋工程中常用的钢筋连接方式和固定方法。
4. 理解基础钢筋工程中的安全注意事项和施工规范。
5. 提高施工人员的技术水平，确保基础钢筋工程的质量。
三、基础钢筋工程概述1. 基础钢筋工程是指在建筑物地基或地下部分进行的钢筋加工、布置和固定工作。
2. 基础钢筋工程的主要作用是增加地基或地下结构的承载能力和稳定性。
3. 基础钢筋工程包括基础钢筋的布置、连接、固定和混凝土浇筑等环节。
四、基础钢筋工程施工流程1. 基础钢筋工程施工前，应根据设计要求和施工图纸进行钢筋数量和规格的计算，制定施工方案。
2. 施工前，需对施工现场进行清理和平整，并确保施工区域的安全。
3. 钢筋加工前，应对钢筋进行检验，确保质量合格。
4. 钢筋加工后，按照设计要求进行布置，注意钢筋的间距和间隔。
5. 钢筋连接时，应采用合适的连接方式，如搭接、焊接或机械连接等。
6. 钢筋固定时，应使用固定夹具或钢筋焊接，确保钢筋位置准确、稳定。
7. 钢筋布置和固定完成后，进行混凝土浇筑，注意浇筑顺序和浇筑质量。
五、基础钢筋工程常用连接方式和固定方法1. 搭接连接：将两根钢筋重叠一定长度，然后用钢筋焊接或绑扎固定。
2. 焊接连接：将两根钢筋通过电焊机进行焊接，确保连接牢固。
3. 机械连接：使用机械连接器将两根钢筋连接在一起，如螺纹连接器、搭扣连接器等。
4. 固定方法：使用固定夹具将钢筋固定在模板或其他结构上，或者采用钢筋焊接固定。
六、基础钢筋工程安全注意事项和施工规范1. 施工人员应佩戴安全帽、安全鞋等个人防护用品，并严格遵守工地安全规定。
基础钢筋工程技术交底
基础钢筋工程技术交底引言概述：基础钢筋工程技术交底是建造工程中非常重要的一环，它确保了基础结构的稳定和安全性。
本文将详细阐述基础钢筋工程技术交底的内容和要点。
一、基础钢筋工程技术交底的目的1.1 确保施工人员了解基础钢筋工程的设计要求和规范，以便正确施工。
1.2 提供施工人员所需的技术指导和操作规范，确保施工质量。
1.3 强调施工安全，防止事故发生。
二、基础钢筋工程技术交底的内容2.1 钢筋的种类和规格2.1.1 介绍常用的钢筋种类，如普通钢筋、罗纹钢筋等。
2.1.2 详细说明钢筋的规格和尺寸，包括直径、长度等参数。
2.1.3 强调使用符合国家标准的钢筋，并注意检查钢筋的质量。
2.2 钢筋的加工和预埋2.2.1 介绍钢筋的加工工艺，包括剪切、弯曲等操作。
2.2.2 强调预埋钢筋的重要性，说明预埋钢筋的位置和要求。
2.2.3 提醒施工人员在加工和预埋钢筋时要注意避免损坏和错位。
2.3 钢筋的安装和固定2.3.1 说明钢筋的安装方法和顺序，包括钢筋的定位和间距。
2.3.2 强调钢筋的连接和交叉点的处理，确保钢筋连接坚固。
2.3.3 提醒施工人员在固定钢筋时要使用适当的工具和材料，确保固定坚固。
三、基础钢筋工程技术交底的要点3.1 施工人员的培训和资质要求3.1.1 强调施工人员必须具备相关的培训和资质证书。
3.1.2 提醒施工单位要定期组织技术培训，提高施工人员的技术水平。
3.1.3 强调施工人员必须熟悉基础钢筋工程的设计图纸和施工方案。
3.2 施工现场的安全措施3.2.1 强调施工现场必须设置合理的安全防护措施，确保施工人员的安全。
3.2.2 提醒施工人员要正确使用安全防护用具，如安全帽、安全带等。
3.2.3 强调施工现场必须进行安全交底，确保施工人员了解应急处理措施。
3.3 施工质量的监督和验收3.3.1 强调施工单位必须加强对施工质量的监督和检查。
3.3.2 提醒施工人员在施工过程中要及时处理钢筋工程的质量问题。
基础钢筋工程技术交底
基础钢筋工程技术交底一、任务背景基础钢筋工程是建造施工中的重要工序，它涉及到建造结构的稳定性和安全性。
为了确保基础钢筋工程的质量和施工效率，需要进行技术交底，明确施工方案和要求，保证施工人员的操作规范和安全。
二、技术交底内容1. 施工方案：根据设计图纸和工程要求，确定基础钢筋的布置方案和施工方法。
包括基础钢筋的种类、规格、数量、布置间距等。
2. 施工要求：明确基础钢筋的质量标准和施工要求，确保施工质量和安全。
包括钢筋的加工、连接、固定等要求。
3. 施工工艺：详细描述基础钢筋施工的步骤和流程，包括钢筋的预埋、定位、绑扎、固定等。
同时，说明施工中需要注意的问题和处理方法。
4. 施工安全：强调施工中的安全注意事项，包括操作规范、防护措施、应急处理等。
特殊是在高温、高空、狭小空间等特殊环境下的施工，要加强安全管理和操作培训。
5. 质量控制：介绍基础钢筋工程的质量控制方法和检验标准。
包括钢筋的验收、试验、检测等，确保基础钢筋的质量符合要求。
三、技术交底形式1. 会议交底：组织施工人员进行集中培训和交底，由负责人员详细讲解基础钢筋工程的技术要求和操作方法。
并进行现场演示和示范，解答施工人员的疑问。
2. 文件交底：编制技术交底文件，包括施工方案、工艺流程、安全注意事项等内容。
通过文件形式进行交底，施工人员可以随时翻阅，确保操作规范。
3. 现场指导：在施工现场派遣专业人员进行指导和监督，确保施工人员按照要求进行操作。
及时纠正错误和不规范的施工行为，保证施工质量。
四、技术交底的重要性1. 提高施工质量：通过技术交底，使施工人员充分了解基础钢筋工程的要求和操作方法，提高施工质量和效率。
2. 保障施工安全：技术交底强调施工中的安全注意事项和防护措施，减少事故发生的可能性，保障施工人员的人身安全。
3. 规范施工行为：技术交底明确基础钢筋工程的施工要求和质量标准，规范施工人员的操作行为，避免施工中浮现差错和纠纷。
4. 提高工作效率：通过技术交底，使施工人员熟悉施工工艺和流程，减少操作失误和重复工作，提高施工效率。
基础钢筋工程技术交底
基础钢筋工程技术交底一、任务描述基础钢筋工程技术交底是指在建筑施工过程中，针对基础钢筋工程的施工要求和技术要点进行详细的说明和交流的过程。
本次任务要求回复的内容应包括基础钢筋工程的施工步骤、钢筋材料的选择与质量要求、钢筋的加工与安装要求、钢筋连接方式、施工中的注意事项等方面的内容。
二、基础钢筋工程施工步骤1. 基础钢筋工程施工前的准备工作：- 确定基础设计图纸，并进行复核；- 准备施工所需的钢筋材料，包括钢筋、螺纹钢筋、钢筋焊接材料等；- 检查施工现场的平整度和基础土质情况，确保施工条件符合要求；- 制定详细的施工方案和安全措施，确保施工的顺利进行。
2. 钢筋加工：- 根据设计图纸和工程要求，对钢筋进行加工和预制；- 加工过程中，要确保钢筋的尺寸、形状和数量符合设计要求；- 加工完成后，对钢筋进行清理和防锈处理，确保钢筋表面光滑、无锈蚀。
3. 钢筋安装：- 根据设计图纸和工程要求，按照施工方案进行钢筋的安装；- 在安装过程中，要注意钢筋的位置、间距和固定方式，确保钢筋的准确性和牢固性；- 钢筋的连接点应采用搭接、焊接或绑扎等方式，确保连接牢固。
4. 施工中的注意事项：- 在施工过程中，要严格按照安全操作规程进行，确保施工人员的安全；- 施工现场应保持整洁，确保施工材料的质量和施工环境的卫生；- 施工中要注意与其他施工工序的协调与配合，确保施工进度和质量的控制；- 完成施工后，要对基础钢筋工程进行验收和检查，确保施工质量符合要求。
三、钢筋材料的选择与质量要求1. 钢筋材料的选择：- 根据基础设计要求和工程承载力要求，选择相应的钢筋材料；- 钢筋材料应符合国家标准和相关规范的要求，具有良好的力学性能和耐腐蚀性；- 钢筋材料的规格和型号应符合设计图纸和工程要求。
2. 钢筋材料的质量要求：- 钢筋材料应具有合格的质量证明，并符合相关标准的要求；- 钢筋材料的表面应光滑、无明显的锈蚀和损伤；- 钢筋材料的尺寸和形状应符合设计要求，且无明显的变形和弯曲。
基础钢筋工程技术交底
基础钢筋工程技术交底标题：基础钢筋工程技术交底引言概述：在建造工程中，基础钢筋工程是非常重要的一环，它直接关系到建造物的稳定性和安全性。
因此，在进行基础钢筋工程施工前，必须进行技术交底，确保施工过程中的每一个细节都符合设计要求和施工标准。
本文将详细介绍基础钢筋工程技术交底的内容和要点。
一、基础钢筋工程的施工要求1.1 确认设计图纸在进行基础钢筋工程技术交底前，首先要确认设计图纸，包括基础平面图、剖面图、钢筋图等。
施工人员必须子细研读设计图纸，了解每一处细节和要求。
1.2 确定材料规格根据设计要求，确定基础钢筋的材料规格，包括钢筋的种类、直径、强度等。
施工人员必须按照规定的材料规格进行采购和使用，确保基础钢筋的质量。
1.3 确定施工工艺在进行基础钢筋工程技术交底时，必须确定施工工艺，包括钢筋的加工、连接、固定等。
施工人员必须按照规定的施工工艺进行操作，确保基础钢筋工程的质量和安全。
二、基础钢筋的验收标准2.1 钢筋的质量要求在进行基础钢筋工程技术交底时，必须明确钢筋的质量要求，包括表面平整度、弯曲度、强度等。
施工人员必须按照验收标准进行检查，确保钢筋的质量符合要求。
2.2 钢筋的连接要求基础钢筋的连接是关键环节，必须符合规范要求。
在进行技术交底时，必须明确连接的方式、长度、间距等要求。
施工人员必须按照规定的连接要求进行操作，确保连接的坚固性和稳定性。
2.3 钢筋的防腐处理基础钢筋在地下环境中易受腐蚀，因此必须进行防腐处理。
在进行技术交底时，必须明确防腐处理的方法、材料、厚度等要求。
施工人员必须按照规定的防腐处理要求进行操作，确保钢筋的耐久性和稳定性。
三、基础钢筋的施工流程3.1 钢筋的加工在进行基础钢筋工程技术交底时，必须确定钢筋的加工方式和要求。
施工人员必须按照规定的加工要求进行操作，确保钢筋的尺寸和形状符合设计要求。
3.2 钢筋的安装基础钢筋的安装是施工的关键环节，必须按照规范要求进行。
在进行技术交底时，必须明确安装的位置、间距、固定方式等要求。
基础钢筋工程技术交底
基础钢筋工程技术交底一、工程概述基础钢筋工程是建筑工程中的重要环节，它承担着承重和抗震的功能。
本文将详细介绍基础钢筋工程的相关技术要求和交底事项。
二、工程要求1. 钢筋材料：采用符合国家标准的高强度钢筋，具有良好的延展性和可焊性。
2. 钢筋直径：根据设计要求，选择合适的钢筋直径，确保基础的承载力和抗震性能。
3. 钢筋间距：根据设计要求和结构荷载，合理确定钢筋的间距，确保钢筋的受力均匀。
4. 钢筋连接：采用焊接、扭绞或机械连接等方式进行钢筋连接，确保连接牢固可靠。
5. 钢筋保护层：根据设计要求，确定钢筋与混凝土之间的保护层厚度，防止钢筋锈蚀。
6. 钢筋加工：钢筋加工应符合国家标准和设计要求，确保钢筋的尺寸和形状准确。
三、施工工艺1. 基坑准备：清理基坑内的杂物和泥土，确保基坑底部平整。
2. 钢筋布置：根据设计图纸，按照要求在基坑底部或基础模板上铺设钢筋，注意钢筋的位置和间距。
3. 钢筋连接：采用焊接、扭绞或机械连接等方式进行钢筋连接，确保连接牢固可靠。
4. 钢筋固定：使用钢筋连接件或绑扎线将钢筋固定在位，确保钢筋不会移动。
5. 钢筋间距检查：使用钢尺或测量工具检查钢筋的间距，确保符合设计要求。
6. 钢筋保护层：在钢筋周围设置适当的保护层，以防止钢筋锈蚀。
7. 钢筋混凝土浇筑：在钢筋布置完毕后，进行混凝土浇筑，确保混凝土充实到钢筋之间，避免空洞和缺陷。
8. 钢筋混凝土养护：及时进行养护，保持混凝土的湿润，防止龟裂和强度下降。
四、质量控制1. 钢筋材料检验：对采购的钢筋材料进行抽样检验，确保符合国家标准和设计要求。
2. 钢筋尺寸检查：对加工好的钢筋进行尺寸检查，确保符合设计要求。
3. 钢筋间距检查：使用钢尺或测量工具检查钢筋的间距，确保符合设计要求。
4. 钢筋连接检查：对钢筋连接进行检查，确保连接牢固可靠。
5. 钢筋保护层检查：使用超声波测厚仪等工具对钢筋保护层进行检查，确保符合设计要求。
6. 钢筋混凝土浇筑检查：对混凝土浇筑过程进行检查，确保充实度和质量。
基础钢筋工程技术交底
基础钢筋工程技术交底一、任务背景基础钢筋工程是建筑施工中的重要环节，它直接关系到建筑物的稳定性和安全性。
为了确保基础钢筋工程的质量，提高施工效率，本文将对基础钢筋工程的技术交底进行详细说明。
二、交底内容1. 工程概况基础钢筋工程是指在建筑物地基基础中进行的钢筋加工和安装工作。
它的主要任务是为建筑物提供稳定的承载能力和抗震能力。
基础钢筋工程通常包括基础钢筋的加工、布置、连接、固定等工作。
2. 施工要求(1) 钢筋加工：钢筋加工应符合设计要求和相关规范，包括钢筋的长度、直径、弯曲半径等。
加工过程中要保证钢筋的质量和准确性。
(2) 钢筋布置：钢筋布置应按照设计图纸要求进行，确保钢筋的位置、间距和覆盖层等符合规范要求。
在布置过程中要注意与其他构件的连接和交叉问题。
(3) 钢筋连接：钢筋连接应采用可靠的连接方式，如焊接、机械连接等。
连接部位要保证连接强度和稳定性。
(4) 钢筋固定：钢筋固定应采用适当的固定方式，如扎绑、焊接等。
固定点要均匀分布，固定牢固，确保钢筋不发生移位。
3. 施工流程(1) 钢筋加工：根据设计图纸和相关要求，将钢筋进行切割、弯曲等加工工序。
(2) 钢筋布置：根据设计图纸，将加工好的钢筋按照要求布置在基础的预留钢筋筏板上。
(3) 钢筋连接：在布置好的钢筋交叉点进行连接处理，确保连接牢固。
(4) 钢筋固定：在连接好的钢筋上进行固定处理，确保钢筋位置稳定。
(5) 检查验收：对完成的基础钢筋工程进行检查验收，确保符合设计要求和相关规范。
4. 安全注意事项(1) 在进行钢筋加工和布置时，操作人员必须佩戴好安全帽、手套等个人防护装备，确保施工安全。
(2) 在钢筋连接和固定过程中，要注意防止钢筋的刺伤和坠落等意外事故。
(3) 施工现场要保持整洁，避免杂物和障碍物对施工造成影响。
三、数据统计基础钢筋工程的数据统计可从以下几个方面进行考虑：1. 钢筋加工数量：根据设计要求和工程规模，统计钢筋的总长度、直径和数量等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技 术 交 底 记 录 表C2-1 编 号 01-C2-010
工程名称 ***花园二期3#楼 交底日期 2010年04月23日 施工单位 ***公司 分项工程名称 钢筋安装 交底提要 地下一、二层墙体钢筋安装工程的相关材料、机具准备、•质量要求及施工工艺 交底内容：
1 作业准备 1.1 机具准备 1.1.1 施工工具：钢筋钩子、小撬棍、钢筋扳子、绑扎架、墨斗墨线、钢丝刷、手推车、粉笔、钢卷尺、小白线等。 1.1.2 运输机具：塔吊 1.2 材料准备 1.2.1 成型钢筋加工完毕，钢筋的型号、规格、尺寸、形状数量符合配料单要求，码放整齐，并插上标识牌（注明料长、简图、根数、部位）。钢筋原材复试合格。 1.2.2 半成品钢筋出厂合格证、钢筋连接试验报告，钢筋应无老锈及油污。 1.2.3 钢筋垫块采用塑料垫块尺寸、厚度符合要求；F卡和定位梯子筋用Φ12钢筋制作，加工尺寸符合要求；采用20-22号镀锌铅丝。铅丝切断长度应满足使用要求。 1.3作业条件 1.3.1测量放线：墙柱轴线、边线及门窗洞口控制线已经放出。 1.3.2施工缝清理：根据暗柱钢筋上的结构500线检查下层混凝土表面标高符合图纸要求，混凝土施工缝已经凿去表面浮浆并清理干净。 1.3.3模板验收：模板上操作架搭设完毕，模板已办完预检。 1.3.4交接检查：墙柱轴线、边线及门窗洞口控制线位置正确；施工缝位置已用密目钢丝网封堵完毕；钢筋根部灰浆清理干净；钢筋接头位置正确，对位移钢筋已做好调整。 2施工操作工艺措施及主要做法要求 2.1工艺流程 修整墙、暗柱预留钢筋→暗柱钢筋接长→画暗柱箍筋间距线→套箍筋→绑扎箍筋→连梁钢筋绑扎→墙体竖向筋接长→绑上、中、下三根水平钢筋→画墙体竖向筋间距线→绑扎横、纵向钢筋→安装保护层垫块及拉钩、双F卡→水电安装→隐蔽检查验收。 2.2施工操作要点及要求。 2.2.1钢筋由场外加工厂统一加工；进场钢筋要分楼号、分类堆放整齐，并作好标识牌。 2.2.2钢筋运输：成型钢筋由场外加工厂加工，用卡车运输到现场，长钢筋用塔吊吊两个吊点，箍筋及拉钩用笼子装好吊至作业面。吊至作业面的钢筋在靠近墙边的位置下面垫好100*100木方分散放置。 2.3钢筋绑扎。 2.3.1.清理弹线 用钢丝刷将局部污染的钢筋清理干净，放线工及时弹出墙体内外边线及控制线，砼工根据墙体内外边线用扁铲将砼表面的水泥薄膜和软弱砼层剔除，露出石子，用水湿润并冲洗干净。
审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技 术 交 底 记 录 表C2-1 编 号 01-C2-010
工程名称 ***花园二期3#楼 交底日期 2010年04月23日 施工单位 ***公司 分项工程名称 钢筋安装 交底提要 地下一、二层墙体钢筋安装工程的相关材料、机具准备、•质量要求及施工工艺 交底内容： 2.3.2 修整墙、暗柱预留钢筋 外墙外侧受力钢筋保护层为50mm、内墙水平钢筋保护层为30mm，根据已弹好的墙内外边线，对保护层偏大或偏小的螺纹钢筋按1：6打弯对钢筋进行校正；对钢筋间距偏差超过±5mm的也要进行校正。校正甩槎竖向预留筋时，第一根竖向筋到两侧暗柱边距离为50mm，中间竖向筋从中间向两边按间距200mm、150mm、100mm（人防墙体间距为150mm、100mm）（间距随楼层变化相应进行调整）排列，排至暗柱边到第二根竖向筋时，如钢筋间距不合适。允许对其进行调整，但钢筋间距不应大于150mm。见图2.3.2。 2.3.3 设活动脚手架 钢筋校正好后，在墙体两侧设活动脚手架，高1.5米，脚手架上铺设跳板，使操作人员具有良好的作业环境。 2.3.4 暗柱钢筋接长 首先进行暗柱钢筋的接长，暗柱钢筋地下二层16、18，均采用直螺纹机械连接，连接工艺详见“直螺纹连接技术交底”，各暗柱钢筋接头按50％错开，≤Φ14暗柱主筋采用搭接绑扎，搭接长度：14 （47.6d）666mm暗柱主筋搭接区范围箍筋10＠70、8＠60，其他范围箍筋8＠150，暗柱主筋连接接头错开50％。 2.3.5 暗柱钢筋绑扎 2.3.5.1 暗柱钢筋接长后，用线坠校正垂直度无误后在暗柱内设置钢筋定距框：洞口边暗柱在距楼板面100mm处设置一道， 在洞顶下150mm处设置一道 （洞口高度内的定距框起控制钢筋不偏移、 做洞口模板及墙板顶模棍作用）， 在柱上设置一道可周转的定距框： 非洞口边暗柱在其上设置一道可周转的定距框， 定距框与暗柱绑扎牢固。 见图2.3.5.1。 2.3.5.2 用粉笔在暗柱对角主筋上画出箍筋的间距分格线：第一道箍筋距砼结构面为30mm，往上间距为150mm 。 2.3.5.3 从暗柱顶往下套箍筋，套入箍筋时保证箍筋的叠合顺序自柱根至顶全部一致，且箍筋135度弯钩的叠合处应相互错开，同时，箍筋弯钩平直长度必须满足10d，箍筋端头必须保证平直。 2.3.5.4 根据画好的间距线套一根绑一根，要求用22＃绑扎丝采用兜扣绑扎，箍筋与主筋绑扎要到位，同一暗柱大小箍筋必须分开绑扎，绑扎丝头朝向砼内部。在当暗柱绑完后，用线坠吊垂直后，搭设简易钢管架子临时固定。 2.3.6 连梁钢筋绑扎 2.3.6.1 首先根据结构0.5m线将各洞口结构高度用粉笔标记在暗柱主筋上，根据连梁高度及连梁主筋上下铁保护层厚度（25mm）确定主筋上下铁位置标高。 2.3.6.2 连梁主筋地下室为25、22两种，主筋锚入暗柱内的长度随砼标号不同而变化，连梁主筋与箍筋用22＃铅丝采用兜扣绑扎，绑扎丝头朝向构件内部。连梁箍筋排列见图2.3.6.2-1，梁箍筋加密见图2.3.6.2-2。
审核人 交底人 接受交底人 1、表由施工单位填写，交底单位与接受交底单位各存一份。 2、分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。 技 术 交 底 记 录 表C2-1 编 号 01-C2-010
工程名称 ***花园二期3#楼 交底日期 2010年04月23日 施工单位 ***公司 分项工程名称 钢筋安装 交底提要 地下一、二层墙体钢筋安装工程的相关材料、机具准备、•质量要求及施工工艺 交底内容： 2.3.6.3 箍筋叠合处沿连梁上铁交错布置且135度弯钩保证等号平行，在主筋与箍筋绑扎时要注意进两侧暗柱内50mm设置一道箍筋，在暗柱外距暗柱边50mm设置第一道起步箍筋。 2.3.6.4 对于直径≥300mm的洞口按图纸设计要求设置加强钢筋，对于线盒应按图2.3.6.4进行加筋。
图2.3.6.4 线盒加固 2.3.7 墙体钢筋网片绑扎 2.3.7.1 竖向钢筋采用搭接绑扎的方法接长，墙体的钢筋搭接绑扎，搭接长度：地下室14钢筋（47.6d）670mm；12钢筋（47.6d）580mm；接头错开50％，钢筋搭接部位用铅丝绑扎三扣。 2.3.7.2 竖向钢筋接长后，绑上、中、下三道临时水平筋将竖筋固定。 2.3.7.3 在墙体三道临时水平筋上画好竖向钢筋的间距分格线，内外墙间距为200、150mm，分格线画好后进行钢筋网绑扎。 2.3.7.4 第一道水平筋距砼结构面50mm，然后按照竖向钢筋上画的间距线从下往上放置水平筋，每放置一道水平筋即用22＃铅丝将水平筋与竖向筋各相交点绑扎牢固。当墙体水平筋与暗柱箍筋在同一面时，首先保证墙体水平筋位置，并将暗柱箍筋采用局部加密的方法进行调整，保证箍筋与水平筋不重合。见图2.3.7.4。 2.3.7.5 墙体钢筋的交点要每点逐步绑扎，无缺扣、漏扣、顺扣，相邻绑扎点成八字形，并且绑扎扣的多余绑丝必须朝向构件内部。 2.3.7.6 在内外墙体双排钢筋之间用双“F”卡控制双排钢筋间距，双“F”卡卡在水平钢筋上，间距1200mm梅花型布置。见图2.3.7.6。 2.3.7.7 特殊部位钢筋绑扎：对施工缝处双“F”卡要进行加密处理。
审核人 交底人 接受交底人 1、表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
附加钢筋点焊线盒主筋
22铅丝绑扎技 术 交 底 记 录 表C2-1 编 号 01-C2-010
工程名称 ***花园二期3#楼 交底日期 2010年04月23日 施工单位 ***公司 分项工程名称 钢筋安装 交底提要 地下一、二层墙体钢筋安装工程的相关材料、机具准备、•质量要求及施工工艺 交底内容： 2.3.8 成品保护措施 2.3.8.1 成型钢筋摆放在指定地点，用垫木垫放整齐，防止钢筋变形、锈蚀、油污，同时挂好标识牌，注明尺寸、规格。 2.3.8.2 绑扎墙、暗柱筋时应事先在侧面搭临时架子，上铺脚手板。施工人员不得蹬踩钢筋。 2.3.8.3 严禁随意割断钢筋，当预埋套管必须切断钢筋时，必须设置加强筋。 2.3.8.4 绑扎钢筋时禁止碰动预埋件及洞口模板。 2.3.8.5 安装电线管、暖卫管线或其他设施时不得任意切断和移动钢筋。 3质量要求 3.1主控项目要求 3.1.1当发现钢筋存在脆断、焊接性能不良或力学性能显著不正常的现象时，应及时向有关部门汇报。 3.1.2受力钢筋、箍筋的弯钩和弯折应符合有关规定。 3.1.3纵向受力钢筋的连接方式应符合设计要求。 3.1.4钢筋安装时受力钢筋的品种、级别、规格和数量符合有关要求。 3.2一般项目要求 3.2.1施工用钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈等 3.2.2钢筋连接接头位置、搭接长度符合要求。 3.2.3钢筋工程安装质量允许偏差及检查方法应符合规范和下表3.2.3规定。
钢筋工程安装允许偏差及检查方法 表3.2.3
项次 项目 允许偏差（mm） 检查办法
1 绑扎骨架 宽、高 ±5 尺量 长 ±10
2 受力主筋 间距 ±10 尺量 排距 ±5
审核人 交底人 接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
