GDL型立式多级管道离心泵工作原理及性能参数选型表
立式多级离心泵型号大全及型号含义
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天上海沈泉管道离心泵厂家为大家讲解的内容是立式多级离心泵的型号大全以及型号所代表的意义。
下面就请大家跟着小编一起来看看吧。
多级离心泵是将具有同样功能的两个以上的离心泵集合在一起，流体通道结构上，表现在第一集的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
而我们所要为大家讲述的是沈泉牌的QDL多级立式管道离心泵、GDL型立式多级管道离心泵、CDL轻型立式多级管道离心泵它们的规格型号等内容。
希望能够以此加深大家对于立式多级离心泵的了解，这样大家在日后的泵选型中，能够避免很多麻烦，从而选择出一款适合自己的泵。
本文中小编只是挑出这三款泵来给大家做简单的讲解。
详细的产品信息可到站内的管道离心泵一栏进行查看。
QDL多级立式管道离心泵：上海品牌厂家沈泉泵阀生产制造的QDL型多级管道离心泵是采用丹麦先进技术制造而成，其还可称为CDL多级管道离心泵，其Z大优点是水力模型设计先进，高效率，高节能。
水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。
轴封采用耐磨机械密封，无泄漏。
电机采用Y2铅外壳，进口轴承，绝缘等GFG。
泵运转平稳，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输安装方便，是理想的绿色，环保，节能的水泵。
QDL多级立式管道离心泵型号意义：GDL型立式多级管道离心泵：GDL型立式多级管道离心泵是我司在G外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据家BTQ6435-92标准设计制造的新一代产品。
水泵吸入、水泵排出口位于同一直线上。
广一泵业DL立式多级离心泵(大流量高扬程)选型手册样本
总重 （ｋｇ）
１７５ １９６ ２２５ ２６６ ２８７ ３２１ ３４２ ４０２ ４２３ ２８０ ３５０ ４３６ ４８６ ５４４ ５９０ ６９４ ７６５ ８１１ ４１１ ４９５
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。下载样本到电脑阅读不变形。
１８．５ （Ｙ１８０Ｍ－４）
２２ （Ｙ１８０Ｌ－４）
２２ （Ｙ１８０Ｌ－４）
１１ （Ｙ１６０Ｍ－４）
１５ （Ｙ１６０Ｌ－４）
效率 Ｅｆｆ． ％
４７ ５５ ５８
４７ ５５ ５８
４７ ５５ ５８
４７ ５５ ５８
４７ ５５ ５８
４７ ５５ ５８
４７ ５５ ５８
４７ ５５ ５８
４７ ５５ ５８
５３ ６３ ６０
２ ２．２ ２．６
２ ２．２ ２．６
２ ２．２ ２．６
２ ２．５ ３
２ ２．５ ３
２ ２．５ ３
２ ２．５ ３
２ ２．５ ３
２ ２．５ ３
２ ２．５ ３
２ ２．５ ３
２ ２．５ ３
２．１ ２．２ ２．８
２．１ ２．２ ２．８
叶轮 直径 （ｍｍ） ２０７ ２０７ ２０７ ２０７ ２０７ ２０７ ２０７ ２０７ ２０７ ２１４ ２１４ ２１４ ２１４ ２１４ ２１４ ２１４ ２１４ ２１４ ２６２ ２６２
广州市第一水泵厂 广 州 广 一 泵 业 有 限 公 司
ＧuaＮgＺＨＯu NO．１ Ｐump ＦactＯry ＧＵＡNＧZHOＵ ＧＵＡNＧＹＩ ＰＵＭＰ ＩNＤＵＳＴＲＹ ＣO．，ＬＴＤ．
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。下载样本到电脑阅读不变形。
dl型立式多级泵
dl型立式多级泵dl型立式多级离心泵详细资料DL型立式多级离心泵是我公司根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品.该型泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小、安全维修方便。
DL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。
螺杆把进水段、中段、出水段夹紧联成一体。
水泵每一级装一个叶轮、一个导水叶。
轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。
轴封采用软填料或机械密封。
产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
dl型立式多级离心泵适用范围：广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
立式多级离心泵产品特点：1、水力模型先进：效率高，性能范围广。
2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。
5、立式结构，占地面积小。
dl型立式多级离心泵技术参数：流量：4.2-504m3/h；扬程：24-240m；功率：1.5-450kw；转速：1480r/min；口径：φ40-φ250；温度范围：0-+90℃；工作压力：≤2.4Mpa。
dl型立式多级离心泵产品简介：DL、DLR型立式多级离心泵是扬子江泵业公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。
管道泵十大品牌-上海阳光泵业
管道泵十大品牌-上海阳光泵业上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、GDL立式多级管道泵产品概述：GDL型立式多级管道泵是最新泵型,具有节能、占地面积小、安装方便、性能稳定等特点。
外套用1Cr18Ni9Ti优质不锈钢,轴封用耐磨机械密封,无泄漏,使用寿命长。
以水力平衡解决轴向力,因而泵运转平稳,低噪音,安装条件优于DL型泵,可以简便安装于任一段水平管路中间。
完全能满足高层建筑、深井矿等的给排水及消防设施需要,是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型。
使用温度:≤100℃,压力≤0.6MPa(16kg/cm2)。
二、GDL立式多级管道泵使用范围：1、立式管道离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
2、适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，使用介质温度不超过120℃。
3、适用于轻纺、石油、化工、医药、卫生、食品、炼油等工业输送化学腐蚀性液体。
立式离心泵，供输送清水及物理性质似清水的其它液体之用，使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
多级离心泵型式及原理介绍(1)
蜗壳式多级泵主要零件
密封环的主要作用是保护泵体、泵盖、叶轮，减小级间泄漏、 密封环的主要作用是保护泵体、泵盖、叶轮，减小级间泄漏、高 压区向低压区的泄漏，形成液膜， 压区向低压区的泄漏，形成液膜，起径向支撑作用
蜗壳式多级泵主要零件
轴套、衬套的联合主要作用是保护泵体、泵盖、 轴套、衬套的联合主要作用是保护泵体、泵盖、轴、机封，减小 机封， 高压区向低压区的泄漏，形成液膜， 高压区向低压区的泄漏，形成液膜，起径向支撑作用
双层壳体泵
适用范围:吸入范围 适用范围 吸入范围 DS=8~500mm,Q=1~35m3/s,H=1000~3000m.转速 转速 2950~8000/min. 特点:泵体是双层结构 泵体是双层结构， 特点 泵体是双层结构，在内外壳体的空间充满保持压出压力的 高压水。这样，内壳体仅受外压， 高压水。这样，内壳体仅受外压，在流体压力作用下泵体结合密 性很好。外壳体承受等于压出压力的内压，而且， 封 性很好。外壳体承受等于压出压力的内压，而且，因为是单纯 的圆筒形，设计、制造、检修都很方便。 的圆筒形，设计、制造、检修都很方便。 用途:原子能和火力发电厂 化学工业、钢铁除鳞， 原子能和火力发电厂、 用途 原子能和火力发电厂、化学工业、钢铁除鳞，其它 结构：在圆筒形的外筒内，装有带流道的内壳体，筒盖装在一侧。 结构：在圆筒形的外筒内，装有带流道的内壳体，筒盖装在一侧。 压出压力将内壳体压附于外筒的内体上，在其接触部分放置垫片， 压出压力将内壳体压附于外筒的内体上，在其接触部分放置垫片， 以保持与吸入室间的密封。内壳体有水平中开式的和分段式的。 以保持与吸入室间的密封。内壳体有水平中开式的和分段式的。 在水平中开式的内壳中，各级的压出室采用双涡壳结构型式， 在水平中开式的内壳中，各级的压出室采用双涡壳结构型式，以 平衡径向力。并且， 平衡径向力。并且，用半数与半数叶轮背靠背布置的所谓自平衡 式方法，自动平衡轴向力，而不需要特殊的平衡装置。 式方法，自动平衡轴向力，而不需要特殊的平衡装置。在分段式 的泵体中，采用导叶式压水室，叶轮按同一方向布置， 的泵体中，采用导叶式压水室，叶轮按同一方向布置，用平衡盘 或平衡鼓平衡轴向力。 或平衡鼓平衡轴向力。
广州第一水泵厂 广一水泵GD管道泵参数

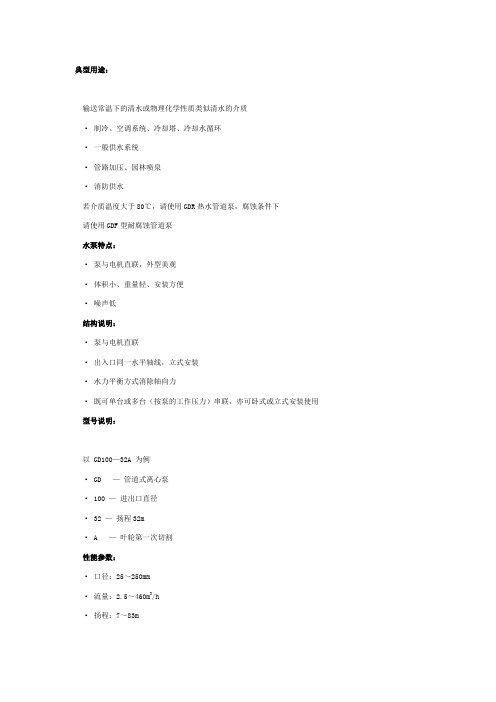

典型用途：
输送常温下的清水或物理化学性质类似清水的介质
·制冷、空调系统、冷却塔、冷却水循环
·一般供水系统
·管路加压、园林喷泉
·消防供水
若介质温度大于80℃，请使用GDR热水管道泵，腐蚀条件下
请使用GDF型耐腐蚀管道泵
水泵特点：
·泵与电机直联，外型美观
·体积小、重量轻、安装方便
·噪声低
结构说明：
·泵与电机直联
·出入口同一水平轴线，立式安装
·水力平衡方式消除轴向力
·既可单台或多台（按泵的工作压力）串联，亦可卧式或立式安装使用型号说明：
以 GD100—32A 为例
· GD —管道式离心泵
· 100 —进出口直径
· 32 —扬程32m
· A —叶轮第一次切割
性能参数：
·口径：25～250mm
·流量：2.5～460m3/h
·扬程：7～83m
·转速：1480～2950r/min
管道式离心泵直接安装在管路上，对输送的介质进行加压，本厂生产的管道式离心泵体积小、重量轻、结构紧凑，既可单台或多台（按泵的工作压力）串联，亦可卧式或立式安装使用。
GD型泵是单级单吸管道式离心泵，供输送常温下的清水或物理化学性质类似清水的介质。
主要用于制冷、空调系统、冷却塔、园林喷泉、消防、冷热水加压、塑料机械冷却水循环及一般的供水系统。
性能表。
立式多级离心泵
一、立式多级离心泵产品概述DL、DLR型泵系立式单吸多级离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。
主要用于高层建筑供水，也可应用于厂矿给排水、输送液体的。
流量范围为4.9～200m3/h，扬程范围为22～239m，配套功率范围为1.5～160KW，口径范围为φ40～φ150mm。
DL、DLR型泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。
DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级热水离心泵介质使用温度不超过120℃。
二、立式多级离心泵型号意义例如：100DL100-20*5100-泵吸入口直径(mm)DL-立式多级离心泵100-设计流量(m3/h)20-单级扬程(m)5-级数三、立式多级离心泵结构图DL型立式多级离心泵性能参数为提高多级离心泵运行效率，降低设备能耗，对影响多级离心泵组效率的因素进行分析，并提出改进措施。
一、影响多级离心泵组效率的几个因素多级离心泵的效率是机械、容积和水力三种效率的乘积。
泵组的效率为多级离心泵效率和电机效率的乘积。
造成多级离心泵组效率低的因素主要有以下几个。
1．多级离心泵本身效率是最根本的影响。
同样工作条件下的泵，效率可能相差15％以上。
2．离心泵的运行工况低于泵的额定工况，泵效低，耗能高。
3．电机效率在运用中基本保持不变。
因此选择一台高效率电机致关重要。
4．机械效率的影响主要与设计及制造质量有关。
泵选定后，后期管理影响较小。
5．水力损失包括水力摩擦和局部阻力损失。
泵运行一定时间后，不可避免地造成叶轮及导叶等部件表面磨损，水力损失增大，水力效率降低。
6．多级离心泵的容积损失又称泄漏损失，包括叶轮密封环、级间、轴向力平衡机构三种泄漏损失。
容积效率的高低不仅与设计制造有关，更与后期管理有关。
泵连续运行一定时间后，由于各部件之间摩擦，间隙增大，容积效率降低。
DL、GDL、LG多级离心泵
一、产品概述DL型立式多级离心泵是我公司根据我国对高层建筑给排水及国家消防局GB6245-98标准开发的新产品.该型泵由于采用了高效节能的优秀水力模型,因此具有效率高,性能范围广等优点,更好地满足了用户的使用要求.另外,本型泵在结构上采用了立式、分段形式，且运转安全、平稳、寿命长、占地面积小、安全维修方便。
DL立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。
螺杆把进水段、中段、出水段夹紧联成一体。
水泵每一级装一个叶轮、一个导水叶。
轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。
轴封采用软填料或机械密封。
产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、适用范围：广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。
三、产品特点：1、水力模型先进：效率高，性能范围广。
2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。
3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。
5、立式结构，占地面积小。
四、技术参数：流量：4.2-504m3/h；扬程：24-240m；功率：1.5-450kw；转速：1480r/min；口径：φ40-φ250；温度范围：0-+90℃；工作压力：≤2.4Mpa。
五、多级离心泵订货须知:一、①多级离心泵产品名称与型号②多级离心泵口径③多级离心泵扬程(m)④多级离心泵流量⑤多级离心泵电机功率(KW)⑥多级离心泵转速(r/min)⑦多级离心泵电压〔V〕⑧多级离心泵吸程(m)⑨多级离心泵是否带附件以便我们的为您正确选型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天上海沈泉管道离心泵厂家为大家带来的内容是有关立式多级离心泵的工作原理及性能参数(规格型号)，希望借此能够让更多的人了解GDL型立式多级管道离心泵，也希望能够帮助到大家可以根据本文的介绍选择到一款适合自己的离心泵。
一、GDL型立式多级管道离心泵工作原理：
立式多级离心泵的水泵由泵体转子部件以及电机等组成，其中转子部件是由泵轴、叶轮、轴套、叶轮挡套等零部件组
成。
泵的密封形式是用的机械密封，机械密封通过平衡室内的压力水进行冷却和润滑。
零部件当中的进水段、中段、出水段之间通过拉杆拉紧。
当立式多级离心泵电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一G 的叶轮，就是这样原理，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。
将每个叶轮逐级叠加之后，就获得一定扬程。
二、GDL型立式多级管道离心泵型号意义：
三、GDL型立式多级管道离心泵性能参数选型表：
四、GDL型立式多级管道离心泵(性能图谱)：
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
