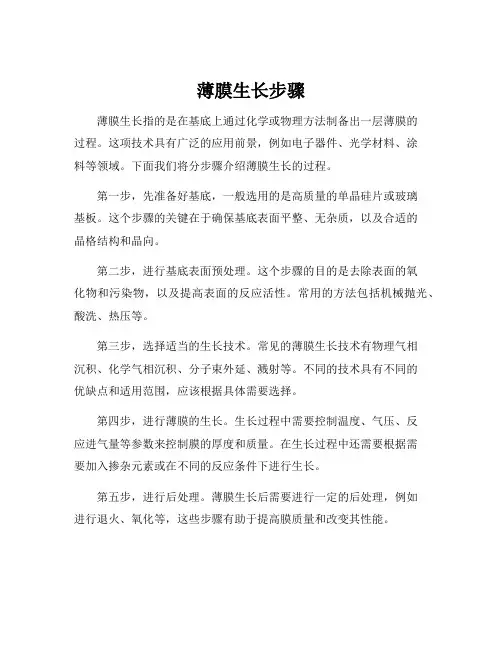

薄膜生长步骤

薄膜生长步骤
薄膜生长指的是在基底上通过化学或物理方法制备出一层薄膜的
过程。
这项技术具有广泛的应用前景,例如电子器件、光学材料、涂
料等领域。
下面我们将分步骤介绍薄膜生长的过程。
第一步,先准备好基底,一般选用的是高质量的单晶硅片或玻璃
基板。
这个步骤的关键在于确保基底表面平整、无杂质,以及合适的
晶格结构和晶向。
第二步,进行基底表面预处理。
这个步骤的目的是去除表面的氧
化物和污染物,以及提高表面的反应活性。
常用的方法包括机械抛光、酸洗、热压等。
第三步,选择适当的生长技术。
常见的薄膜生长技术有物理气相
沉积、化学气相沉积、分子束外延、溅射等。
不同的技术具有不同的
优缺点和适用范围,应该根据具体需要选择。
第四步,进行薄膜的生长。
生长过程中需要控制温度、气压、反
应进气量等参数来控制膜的厚度和质量。
在生长过程中还需要根据需
要加入掺杂元素或在不同的反应条件下进行生长。
第五步,进行后处理。
薄膜生长后需要进行一定的后处理,例如
进行退火、氧化等,这些步骤有助于提高膜质量和改变其性能。
以上就是薄膜生长的主要步骤。
在实际操作中,还需要注意一些细节,例如仪器的维护、材料的选择、反应条件的调整等,才能得到高质量的薄膜。
薄膜的生长过程和薄膜结构

光学器件
光学薄膜
01
光学薄膜由多层薄膜构成,用于控制光的反射、透射和偏振等
特性,广泛应用于光学仪器、摄影镜头和照明等领域。
激光器
02
薄膜在激光器中用作反射镜、输出镜和增益介质等,如染料激
光器和光纤激光器。
太阳能电池
03
薄膜在太阳能电池中用作光吸收层和电极等,如染料敏化太阳
能电池和钙钛矿太阳能电池。
等离子体增强化学气相沉积
通过引入等离子体增强反应气体活性,促进化学反应并提高沉积速 率。
液相外延(LPE)
选择性液相外延
通过控制溶液的浓度和热处理条 件,使源物质在基底表面特定区 域析出并生长形成薄膜。
横向液相外延
通过控制溶液的浓度和涂覆方式 ,使源物质在基底表面横向生长 形成薄膜。
分子束外延(MBE)
界面态
在薄膜与基底之间可能存在界面态,即电子或空穴被限制 在界面区域。界面态对薄膜的电子传输和光学性能有重要 影响。
界面结构
界面结构是指薄膜与基底之间的原子排列和相互作用方式。 不同的制备方法和工艺参数可能导致不同的界面结构,从 而影响薄膜的整体性能。
03
薄膜特性
力学性能
弹性模量
描述薄膜在受力时的刚度,反 映了材料抵抗弹性变形的能力
电阻率
衡量薄膜导电难易程度 的物理量,与电导率密
切相关。
击穿电压
描述薄膜所能承受的最 大电场强度,超过此值
会发生绝缘击穿。
光学性能
透光率
衡量光线通过薄膜的能力,与材料的吸收、 反射和散射特性有关。
光谱特性
描述薄膜在不同波长光线下的透射、反射和 吸收特性。
反射率
描述光线在薄膜表面反射的比例,影响光学 器件的性能。
用薄膜种植蔬菜的技术和方法

用薄膜种植蔬菜的技术和方法
种植蔬菜的技术和方法已经不再局限于传统的土地种植,而是逐渐向着更加高效、节约资源、环保的方式转化。
其中一种比较新颖的方式就是使用薄膜种植蔬菜。
这种方式不但可以省去一定的土地使用,还能够有效地控制蔬菜生长的环境和生长周期,提高蔬菜的产量和质量。
薄膜种植蔬菜的方法比较简单,主要步骤包括:
1. 选择薄膜:根据需要种植的蔬菜种类和生长环境的要求选择
合适的薄膜。
常见的薄膜有黑色薄膜、透明薄膜、隧道薄膜等。
2. 铺设薄膜:将薄膜铺在地面上,固定好边角,形成一定倾斜
角度的膜棚。
3. 为种植蔬菜准备好土壤:在薄膜上铺设好固定好的土壤,为
种植蔬菜提供良好的生长环境。
4. 种植蔬菜:将蔬菜的种子按照一定的密度和深度种植在薄膜
上的土壤中。
5. 控制生长环境:通过薄膜的调节和控制,控制蔬菜生长的温度、湿度、光照等环境因素。
6. 定期管理:定期对蔬菜进行浇水、施肥、除草等管理工作,
确保蔬菜的正常生长和发育。
薄膜种植蔬菜的技术和方法具有以下优点:
1. 节约土地资源:薄膜种植蔬菜可以在较小的面积上种植更多
的蔬菜,节约土地资源。
2. 提高产量和质量:通过控制蔬菜生长的环境因素,可以提高蔬菜的产量和质量。
3. 环保节能:薄膜可以防止土壤流失和水分蒸发,减少对水资源的浪费,同时也可以减少化肥、农药的使用,降低对环境的污染。
4. 增加收益:薄膜种植蔬菜可以在非种植季节进行生产,增加农民的收益。
总之,薄膜种植蔬菜技术和方法是一种既环保节能又高效节约的种植方式,可以为农业生产带来更多的优势和收益。
薄膜生长的原理范文

薄膜生长的原理范文薄膜生长是一种通过在基底上逐层沉积材料来制备薄膜的过程。
薄膜生长技术在许多领域中被广泛应用,如半导体器件、薄膜太阳能电池、涂层技术、生物传感器等。
薄膜生长的原理涉及材料的原子或分子沉积、表面扩散、自组装等过程。
本文将详细介绍薄膜生长的原理。
首先,薄膜生长涉及材料的原子或分子在基底表面的沉积过程。
在薄膜生长中,一般采用物理气相沉积(PVD)或化学气相沉积(CVD)等方法。
在PVD中,材料通常以固体的形式存在,通过激光蒸汽、电子束蒸发等方式将材料蒸发到真空腔体中,然后沉积到基底表面。
在CVD中,材料以气体的形式存在,反应气体通过化学反应生成沉积材料,并在基底表面上沉积。
这些方法中,材料的原子或分子需要穿过气体或真空中的传递路径,然后与基底表面发生相互作用,并最终沉积到基底表面上。
其次,薄膜生长还涉及沉积材料的表面扩散。
由于沉积材料和基底的晶体结构不匹配,沉积过程中会产生应变能,而表面扩散可以减小材料的应变能。
表面扩散是指原子或分子在表面上的迁移过程,使得材料可以在基底表面上扩散形成更大晶体的过程。
表面扩散是通过原子或分子的跳跃运动来实现的,这种跳跃过程受到热能的影响。
在薄膜生长过程中,通常会提供适当的热能,以促进表面扩散,使得材料更好地填充基底表面。
此外,薄膜生长还涉及材料的自组装。
自组装是指原子、分子或纳米颗粒自发地在基底表面上组装成有序结构的过程。
材料的自组装通常受到表面能、体能和介面能的影响。
表面能是指材料表面的自由能,体能是指材料的体积自由能,介面能是指材料与基底之间的能量。
当材料在基底表面上形成一定的有序结构时,可以通过降低介面能来减小自由能,从而提高生长速率和质量。
自组装还可以通过改变材料的结构和形貌来调控其性能,如提高材料的导电性、光学性能等。
总之,薄膜生长的原理涉及材料的原子或分子沉积、表面扩散和自组装等过程。
通过控制这些过程的条件和参数,可以实现对薄膜的生长速率、厚度、晶体结构和形貌的调控。
薄膜生长与制备技术简介

薄膜生长与制备技术简介一薄膜生长薄膜的生长过程直接影响薄膜的结构以及它的最终性能。
像其他材料的相变一样,薄膜的生长过程也可以划分为两个不同的阶段,即新相的成核与薄膜的生长过程。
1 薄膜气相成核1.1 成核的毛细作用理论这个理论模型是基于热力学概念,利用宏观物理量来讨论成核问题。
这个模型的优点是比较直观,一些物理量容易测量,理论计算和实验结构能直接进行比较。
由于采用宏观物理量,所以对原子数量较多的例子是适用的,而对原子团所含有原子数量少的情况,一些宏观物理参量的含义是不明确的。
1.1.1 自发形核理论自发成核,指的是整个成核过程完全是原子由气相转变为固相或液相的相变自由能推动下形成,也称为均匀成核。
在薄膜与衬底之间浸润性较差的情况下,薄膜的形核过程可以近似地认为是一个自发形核过程。
单位体积的固相在凝结过程中的相变自由能之差:(1)式中,P V和P分别是固相的平衡蒸气压和气相实际的过饱和蒸气压, Ω是原子体积,S是气相的过饱和度;M V和M分别是凝结相的蒸发通量和气相的沉积通量。
当气相存在过饱和现象时,∆G v<0,它就是新相形核的驱动力。
图1 自发形核过程示意图1.1.2非自发形核理论自发成核一般只发生在一些精心控制的过程之中。
在大多数相变过程中,成核的过程除了有相变自由能作推动力之外,还有其他的因素起着帮助新相核心生成的作用,即所谓成核的过程是非自发的。
新相的核心将首先出现在哪些能量比较有利的位置上。
假设在成核过程中,衬底表面的原子可以进行充分的扩散,即其扩散距离远大于原子的间距。
这时形成一个原子团时的自由能变化为:(2)式中,∆G v是单位体积的相变自由能,是薄膜成核的驱动力;γvf、γfs、γsv分别是气相(v)、衬底(s)与薄膜(f)三者之间的界面能。
而a1、a2、a3是与核心具体形状有关的三个常数。
图2 薄膜非自发形核核心的示意图1.1.3 薄膜的成核速率成核速率强烈地依赖与过饱和度。
薄膜的形成过程及生长方式

低温抑制型薄膜沉积过程的特点:
• 原子的表面扩散能力较低,其沉积的 位置就是其入射到薄膜表面时的位置;
• 决定薄膜组织的唯一因素是原子的入 射方向;
• 形成的薄膜充满了缺陷和孔洞,表面 粗糙。
16
5.3.3 高温热激活型薄膜生长
• 当沉积温度较高时,原子扩散较为充分 ,扩散就会影响薄膜的组织结构和形貌 。它可以消除孔洞的存在,使薄膜组织 状变为柱状晶形态。
因于生长过程,所以薄膜生长是最为基 本的。
4
• 5.12薄膜的生长模式
• 薄膜的生长模式可以归纳为三种: • (1)岛状模式(Volmer-Weber模
式); • (2)层状模式(Frank-van der
Merwe); • (3)层岛复合模式(Stranski-
Krastanov) • 三种模式的示意图5.2
• 由于原子的平均扩散距离随着温度的上 升呈指数形式增加,因此,组织形态的 转变发生在0.3Tm附近很小的温度区域
17
。
•图5.17是 二维模拟得 出的30°角 倾斜入射沉 积时,薄膜 组织随沉积 温度的变化 情况。
• 由图可以看出,随着衬底温度的上升,薄膜
中的孔洞迅速减少。
18
图5.18显示了衬底温度对薄膜表面形貌的 影响
薄膜生长过程与薄膜结构薄膜的生长模式可以分为外延式生长和非外延式生长两种生长模式
薄膜的形成过程及生长方式
本课件仅供大家学习学习 学习完毕请自觉删除
谢谢 本课件仅供大家学习学习
学习完毕请自觉删除 谢谢
目录
• 5.1 薄膜生长过程概述 • 5.2 形核阶段 • 5.3 薄膜生长过程与薄膜结构
习题
2
5.1、薄膜生长过程概述
薄膜的生长原理和技术

溅射过程的物理模型
入射离子 +
真空
靶材固体
溅射粒子 (离子或中性粒子)
渗透深度
注入离子
溅射产值
平均出射原子数 Y 入射离子数
依赖下面几个因素:
► 靶材材料的结构和 成分
► 入射离子束的参数 ► 实验环境的几何分
布
Yield
Sputtering Yield of Ar on Si
1
5 10 50 100 500
A Substrate
►周期结构多层膜
B A B A
Substrate
PVD的物理原理
衬底
扩散、吸附、凝 结成薄膜
物质输运 能量输运
能量
块状材料 (靶材)
PVD所需实验条件
►高真空 (HV) ►高纯材料 ►清洁和光滑的衬底表面 ►提供能量的能源
平均自由程、压强P和真空室尺寸L的关系
~ kT ~ L 2d 2 p
磁控溅射中的重要参数
► 溅射电流 ( 生长速率 ) ► 压强 ( 溅射粒子的最高能量 ) ► 压强与靶材-衬底之间的距离 (多孔性、质地、晶体
性) ► 反应气体混合比 ( 化学配比 ) ► 衬底温度 ( 晶体性、密度和均匀性 ) ► 衬底偏压 ( 薄膜结构和化学配比 )
⑤ MBE(分子束外延)
1. Introduction 2. Principle of MBE 3. In-situ analysis techniques 4. MBE systems 5. Applications 6. References
Ripening(成熟)
p 2
r
Clusters
大鱼吃小鱼!
Flux
Substrate
