PPT讲义-程控电话交换原理 第六章 存储程序控制原理
2020年6月14日 内容简介 第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 16

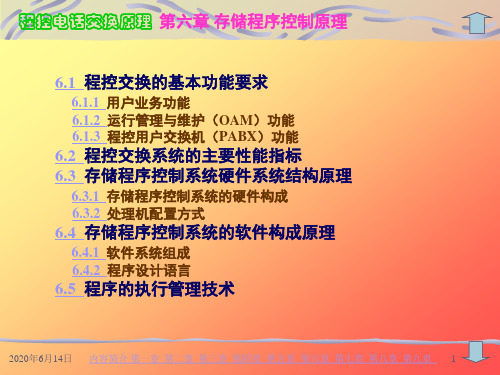

程控电话交换原理 第六章 存储程序控制原理
6.4 存储程序控制系统的软件构成原理
6.4.2 程序设计语言
汇编语言
规格与描述语言（Specification and Description Language）。这 是一种图形方式的语言，主要 用于程控交换机系统功能说明、 系统设计与软件设计。
等可。国八系一际.统般系长的交统途可换服计维机务费护的标方性B准式H表C─明A─值了采大交用约换详在机细7从记5万故录次障计左中费右恢方。复式正。常运行 用不间的力服市与性超以能话务总过”及力网标运1来小系。中准行描时统主包时述，；要再括间。总系表启呼之通呼统现动损比常损可在与、。规率用两恢接则定应性个复续系系该方能(延统统A在面力)时的中定，。2(不断义％摘即可的为～机故用累系和障5性计％统拨定时U内正号位=间；常后和1在摘运–延检2机A行0时测年。延时能)内等时。平在均 值不大于400ms，超时600ms的概率应小于5％；拨号后延
时平均值 不大于650ms，超时900ms的概率小于5％。
2020年6月14日 内容简介 第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 6
程控电话交换原理 第六章 存储程序控制原理
6.3 存储程序控制系统硬件系统结构原理
6.3.1存储程序控制系统的硬件构成
图6.1 存储程序控制系统硬件构成原理
6.4.1 软件系统组成 源文件生成、编译程序、链
接编辑程序及测试程序等
二. 支援软件
支援软件
软件开发支援系统 应用工程支援系统
交换网规划程序、 话局工程设计程 序、装机工程设 计程序及安装测 试程序等
程控与交换技术-PPT全文
一、模拟用户电路
在程控数字交换机中,用户电路 (Subscriber Line Circuit,SLC)应具有七大 功能,其框图如图3、2所示。
测
振
过
馈
混
试
铃
压
电
合 平衡网络
开
开
保
监
电
关
关
护
视
路
编码 解码
PCM PCM
图3、2 用户电路的功能框图
1、馈电(B)
向用户话机馈电是采纳− 48V(或− 60V) 的直流电源供电。
三、数字用户电路
数 字 用 户 电 路 ( Digital Line Circuit,DLC)是数字用户终端设备与程控 数字交换机之间的接口电路。
1、S接口
数字用户终端的数字信息采纳四线制 方式时,应采纳S接口。
2、U接口
U接口是在网络终端到电话局之间的 ISDN用户线采纳二线制市话电缆的接口设 备。
5、编译码和滤波(C)
编译码和滤波功能是完成模拟信号和 数字信号间的转换。
6、混合电路(H)
混合电路的功能是用来进行二/四线转 换。
7、测试(T)
测试功能主要用于及时发现用户终端、 用户线路和用户线接口电路估计发生的混 线、断线、接地、与电力线碰接以及元器 件损坏等各种故障,以便及时修复和排除。
二、用户集线器
(6)帧和复帧定位信号插入 因为在交换网络输出的信号中,不包含 帧和复帧的同步信号,故在发送时,应将帧和 复帧的同步信号插入,如此就形成了完整的 帧和复帧的结构。
3、2、3 信号部件
一、数字音频信号的产生
1、单音频信号的产生
数字交换机中,单音频信号是由数字信 号发生器产生的数字信号音。
程控交换原理PPT电子课件教案-第1章
数据管理部分
总结词
数据管理部分具有高效性、可靠性和安全性的特点。
详细描述
高效性要求数据管理部分能够快速地处理大量数据，提高通信网络的效率；可靠 性要求数据管理部分能够保证数据的完整性和准确性；安全性要求数据管理部分 能够保护用户数据不被非法获取和篡改。
故障诊断与维护部分
• 总结词：故障诊断与维护部分负责对交换机进行故障检测、诊断和修复。 • 详细描述：故障诊断与维护部分通过实时监测交换机的运行状态和各种参数，及时发现并诊断故障，采取相应
模拟传输
指将信令信号转换为模拟信号进行 传输，其优点是传输距离较远，但 容易受到干扰和衰减。
数字传输
指将信令信号转换为数字信号进行 传输，其优点是抗干扰能力强、传 输质量高，但需要数字通信链路。
信令系统的工作原理
信令系统的基本组成
包括信令节点、信令链路和控制设备 等部分。
信令节点的作用
负责处理和传输信令，实现不同通信 设备之间的通信控制和管理。
预先设定好的路由，交换机按 照预定的路由进行接续。
动态路由
根据网络状态和通信需求动态 选择的路由，能够提高网络的 利用率和可靠性。
最短路由
选择最短的路径进行接续，能 够减少传输时延和开销。
负载均衡
根据网络负载情况选择路由， 能够平衡网络负载和提高网络
性能。
03
程控交换机的硬件组成
话路系统
01
02
。
模拟程控交换
20世纪70年代，模拟程控交 换技术开始出现，实现了电话
交换的自动化。
数字程控交换
进入20世纪80年代，数字程 控交换技术逐渐取代模拟程控 交换，成为主流交换技术。
程控交换的基本概念
程控数字交换技术第1章课件
数字交换技术
随着数字信号处理技术的发展，数字交换技术逐渐 取代模拟交换技术。
程控数字交换技术
在数字交换技术的基础上，通过计算机编程控制交 换过程，实现更加灵活和高效的通信交换。
程控数字交换技术的特点
01
02
03
04
高效性
程控数字交换技术采用数字信 号传输，具有更高的传输速率 和频谱利用率。
灵活性
程控数字交换技术通过编程控 制，可以实现各种不同的交换 方式和路由选择，满足不同通 信需求。
80%
专用网络
程控数字交换技术也可以用于构 建各种专用网络，如企业内部的 电话通信网络、政府部门的保密 通信网络等。
02
数字交换的基本原理
数字信号与模拟信号的区别
数字信号
离散的、不连续的信号，通常由 二进制数表示，具有抗干扰能力 强、可加密等优点。
模拟信号
连续变化的信号，如声音、图像 等，易受到干扰和损失信息。
程控数字交换技术第1章课件
目
CONTENCT
录
• 程控数字交换技术概述 • 数字交换的基本原理 • 程控交换机的硬件结构 • 程控交换机的软件系统 • 程控交换机的信令系统 • 程控数字交换技术的发展趋势
01
程控数字交换技术概述
交换技术的发展历程
模拟交换技术
早期的电话交换使用模拟信号，通过机械开关进行 交换。
光交换技术
光交换技术是一种基于光子技术 的交换技术，通过光子直接交换 实现高速、大容量的数据传输。
光交换技术采用波长选择器、空 间调制器等光器件，可以实现高 速、低延迟的数据传输，提高了
网络性能和可靠性。
光交换技术可以实现大规模的并 行处理能力，支持云计算、大数 据等应用的发展，提高了网络的
随着数字信号处理技术的发展，数字交换技术逐渐 取代模拟交换技术。
程控数字交换技术
在数字交换技术的基础上，通过计算机编程控制交 换过程，实现更加灵活和高效的通信交换。
程控数字交换技术的特点
01
02
03
04
高效性
程控数字交换技术采用数字信 号传输，具有更高的传输速率 和频谱利用率。
灵活性
程控数字交换技术通过编程控 制，可以实现各种不同的交换 方式和路由选择，满足不同通 信需求。
80%
专用网络
程控数字交换技术也可以用于构 建各种专用网络，如企业内部的 电话通信网络、政府部门的保密 通信网络等。
02
数字交换的基本原理
数字信号与模拟信号的区别
数字信号
离散的、不连续的信号，通常由 二进制数表示，具有抗干扰能力 强、可加密等优点。
模拟信号
连续变化的信号，如声音、图像 等，易受到干扰和损失信息。
程控数字交换技术第1章课件
目
CONTENCT
录
• 程控数字交换技术概述 • 数字交换的基本原理 • 程控交换机的硬件结构 • 程控交换机的软件系统 • 程控交换机的信令系统 • 程控数字交换技术的发展趋势
01
程控数字交换技术概述
交换技术的发展历程
模拟交换技术
早期的电话交换使用模拟信号，通过机械开关进行 交换。
光交换技术
光交换技术是一种基于光子技术 的交换技术，通过光子直接交换 实现高速、大容量的数据传输。
光交换技术采用波长选择器、空 间调制器等光器件，可以实现高 速、低延迟的数据传输，提高了
网络性能和可靠性。
光交换技术可以实现大规模的并 行处理能力，支持云计算、大数 据等应用的发展，提高了网络的
程控交换原理讲义教材
发
码型变化 时钟提取
帧同步
码型变化
帧定位 信号插入
帧定位
信号控制
复帧定位 信号插入
数字中继器功能
1. 帧和复帧同步码的产生与插入； 2. 帧定位； 3. 连零抑制； 4. 码型变换； 5. 告警处理； 6. 时钟恢复； 7. 帧同步； 8. 信令插入与提取；
数字交换网络
0 1 2 3
ba
TS2 TS1
256 A律
8 64 125 32 30 2048
24 路制式
300~3400 8
256 u律
8 64 125 24 24 1544
复帧结构
16帧，2ms
F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15
帧结构
32时隙，256bit，125us
电（步进式）
纵横式
间接控制式
步控式
电子式
空分式
程控式
PAM
时分式 △M
PCM
模拟式 数字式
中国通信网上交换机类型
1. No.5 ESS 2. S1240 3. FETEX-150 4. E10B 5. AXE-10 6. DMS 7. EWSD 8. NEAX 8. C&C08 9. ZXJ10 10. SP30 11. HJD-04 12. EIM-601
(Lucent) (上海贝尔 ) (富士通)
(ALCATEL)
(ERICSSON)
( NORTEL)
(SIEMENS)
(NEC) (华为) (中兴) (大唐) (巨龙) (金鹏)
国际网 长途网
电话网的结构
国际局（CT1～CT3） 第一级交换局（C1） 第二级交换局（C2） 第三级交换局（C3）
码型变化 时钟提取
帧同步
码型变化
帧定位 信号插入
帧定位
信号控制
复帧定位 信号插入
数字中继器功能
1. 帧和复帧同步码的产生与插入； 2. 帧定位； 3. 连零抑制； 4. 码型变换； 5. 告警处理； 6. 时钟恢复； 7. 帧同步； 8. 信令插入与提取；
数字交换网络
0 1 2 3
ba
TS2 TS1
256 A律
8 64 125 32 30 2048
24 路制式
300~3400 8
256 u律
8 64 125 24 24 1544
复帧结构
16帧，2ms
F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 F10 F11 F12 F13 F14 F15
帧结构
32时隙，256bit，125us
电（步进式）
纵横式
间接控制式
步控式
电子式
空分式
程控式
PAM
时分式 △M
PCM
模拟式 数字式
中国通信网上交换机类型
1. No.5 ESS 2. S1240 3. FETEX-150 4. E10B 5. AXE-10 6. DMS 7. EWSD 8. NEAX 8. C&C08 9. ZXJ10 10. SP30 11. HJD-04 12. EIM-601
(Lucent) (上海贝尔 ) (富士通)
(ALCATEL)
(ERICSSON)
( NORTEL)
(SIEMENS)
(NEC) (华为) (中兴) (大唐) (巨龙) (金鹏)
国际网 长途网
电话网的结构
国际局（CT1～CT3） 第一级交换局（C1） 第二级交换局（C2） 第三级交换局（C3）
PPT讲义-程控电话交换原理(简介)
Digital Network
CB
Switch
Digital Loop Digital Network Switch
程控电话交换原理
