wincc按钮效果wincc样式用户定义

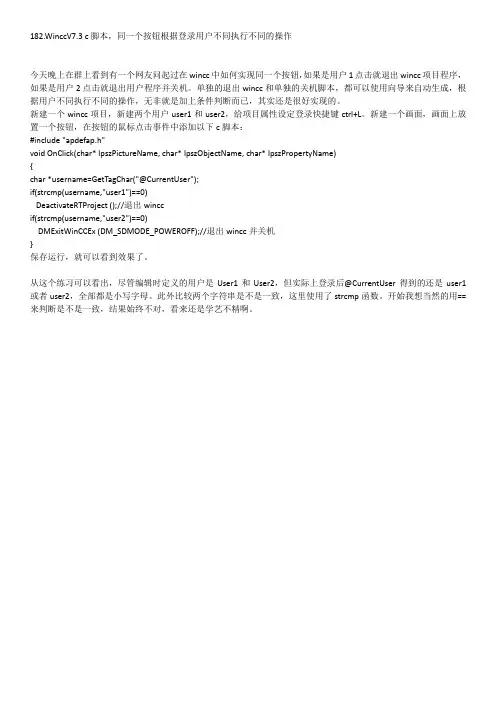

WinccV7.3 c脚本,同一个按钮根据登录用户不同执行不同的操作
182.WinccV7.3 c脚本，同一个按钮根据登录用户不同执行不同的操作今天晚上在群上看到有一个网友问起过在wincc中如何实现同一个按钮，如果是用户1点击就退出wincc项目程序，如果是用户2点击就退出用户程序并关机。
单独的退出wincc和单独的关机脚本，都可以使用向导来自动生成，根据用户不同执行不同的操作，无非就是加上条件判断而已，其实还是很好实现的。
新建一个wincc项目，新建两个用户user1和user2，给项目属性设定登录快捷键ctrl+L。
新建一个画面，画面上放置一个按钮，在按钮的鼠标点击事件中添加以下c脚本：#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){char *username=GetTagChar("@CurrentUser");if(strcmp(username,"user1")==0)DeactivateRTProject ();//退出winccif(strcmp(username,"user2")==0)DMExitWinCCEx (DM_SDMODE_POWEROFF);//退出wincc并关机}保存运行，就可以看到效果了。
从这个练习可以看出，尽管编辑时定义的用户是User1和User2，但实际上登录后@CurrentUser得到的还是user1或者user2，全部都是小写字母。
此外比较两个字符串是不是一致，这里使用了strcmp函数。
开始我想当然的用==来判断是不是一致，结果始终不对，看来还是学艺不精啊。
wincc教程 (3)
WinCC教程1. 简介WinCC 是西门子工业自动化部门推出的一款工控系统软件，用于监控和控制自动化过程。
以其稳定性、可扩展性和易用性而广泛应用于工业领域。
本教程将介绍WinCC的基本功能和使用方法，帮助初学者快速上手。
2. 安装和配置要开始使用WinCC，首先需要进行安装和配置。
2.1 安装WinCC请按照以下步骤安装WinCC：1.下载WinCC安装程序2.运行安装程序，按照提示完成安装3.在安装过程中，可以选择安装路径和其他相关选项2.2 配置WinCC安装完成后，需要进行一些配置以确保WinCC能正常运行。
以下是一些常见的配置步骤：1.打开WinCC软件2.进入配置界面，设置相关选项3.配置通信设置，以便与控制设备进行通信4.根据实际需求，配置报警和事件处理设置5.配置数据存储和历史记录选项3. 界面和导航WinCC的界面和导航功能使用户能够轻松查看和操作自动化过程。
以下是WinCC界面的几个重要组件：3.1 项目导航WinCC的项目导航窗口显示了当前项目中包含的所有页面和对象。
通过项目导航，用户可以快速切换页面和访问相关对象。
3.2 数据监视窗口数据监视窗口用于实时监视自动化过程中的数据。
用户可以在数据监视窗口中设置相应的数据显示和更新频率。
3.3 图形化界面WinCC支持图形化界面设计，用户可以创建自定义的图形界面来显示和控制自动化过程。
通过拖拽和放置相应的图形元素，用户可以轻松设计界面布局。
4. 标签和报警WinCC的标签和报警功能有助于监控自动化过程中的关键参数和状态变化。
以下是一些常见的标签和报警操作：4.1 创建标签通过WinCC的标签功能，用户可以配置和管理监控对象的标签。
标签可以包含不同类型的数据，例如温度、压力等。
4.2 设置报警条件利用WinCC的报警功能，用户可以设置报警条件，当监控对象的数值超过或低于预设阈值时，系统将触发相应的报警。
4.3 报警处理WinCC提供了多种报警处理选项，如弹窗、声音提示等。
wincc使用教程【完整版】
Wincc使用入门——PROFIBUS总线控制系统HMI软件应用一、实验目的：1、了解WinCC的特点。
2、熟悉和掌握项目管理器的结构。
3、掌握项目创建的步骤。
4、掌握WinCC变量的创建。
5、熟悉掌握按钮的直接连接、库元件的创建、创建和动态I/O域、创建和动态化棒图等。
6、掌握WinCC变量仿真器的使用二、组态软件的介绍WinCC是进行廉价和快速组态的HMI系统，从其他方面看，它是可以无限延伸的系统平台。
WinCC的模块性和灵活性为规划和执行自动化任务提供了全新的可能。
从组态的角度上来看，在WinCC中有三种解决方案：①使用标准WinCC资源的组态；②利用WinCC通过DDE、OLE、ODBC和ActiveX使用现有的Windows应用程序；③开发嵌入WinCC中的用户自己的应用程序（用Visual C++或Visual Basic 语言）。
WinCC是基于Microsoft的32位操作系统（Windows NT4.0，Windows 2000和Windows 2000 XP）。
该操作系统是PC平台上的标准操作系统。
WinCC为过程数据的可视化、报表、采集和归档以及为用户自由定义的应用程序的协调集成提供了系统模块。
此外，用户还可以合并自己的模块。
WinCC的特点如下：1．WinCC的开放性WinCC对用户所添加的任何形式的扩充是绝对开放的。
该绝对开放性是通过WinCC的模块结构及其强大的编程接口来获得。
2．将应用软件集成到WinCC中WinCC提供了一些方法将其他应用程序和应用程序块统一地集成到用于过程控制的用户界面中。
OLE应用程序窗口和OLE自定义控件（32位OCX对象）或ActiveX控件可以集成到WinCC 应用软件中，就好像是真正的WinCC对象一样。
3．WinCC中的数据管理WinCC中的默认数据库Sybase SQL Anywhere从属于WinCC，该数据库用于存储（事务处理保护）所有面向列表的组态数据（例如变量列表和消息文本），以及当前过程数据（例如消息、测量值和用户数据记录）。

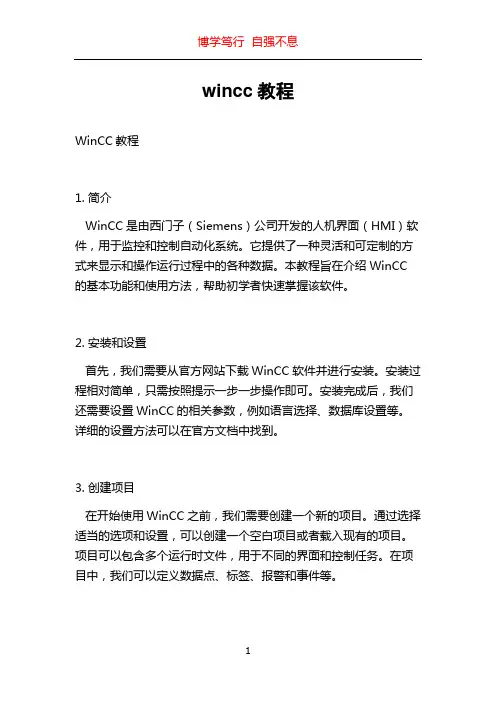

wincc教程
wincc教程WinCC教程1. 简介WinCC是由西门子（Siemens）公司开发的人机界面（HMI）软件，用于监控和控制自动化系统。
它提供了一种灵活和可定制的方式来显示和操作运行过程中的各种数据。
本教程旨在介绍WinCC 的基本功能和使用方法，帮助初学者快速掌握该软件。
2. 安装和设置首先，我们需要从官方网站下载WinCC软件并进行安装。
安装过程相对简单，只需按照提示一步一步操作即可。
安装完成后，我们还需要设置WinCC的相关参数，例如语言选择、数据库设置等。
详细的设置方法可以在官方文档中找到。
3. 创建项目在开始使用WinCC之前，我们需要创建一个新的项目。
通过选择适当的选项和设置，可以创建一个空白项目或者载入现有的项目。
项目可以包含多个运行时文件，用于不同的界面和控制任务。
在项目中，我们可以定义数据点、标签、报警和事件等。
4. 创建画面WinCC提供了丰富的界面设计工具，可以通过拖拽和放置元素来创建自定义的画面。
我们可以添加按钮、文本框、图形、图表等元素，并配置它们的属性和行为。
还可以设置元素的动画效果，使画面更加生动和直观。
5. 绑定数据为了实现数据的实时显示和交互，我们需要将数据点与画面上的元素进行绑定。
WinCC提供了多种方式来实现数据的绑定，包括手动输入、连接数据库和PLC等。
通过选择适当的绑定方式，我们可以将数据点的值显示在文本框、图表等元素上，并通过按钮、滑块等控件来修改数据值。
6. 添加报警和事件在实际应用中，及时地检测和处理异常情况非常重要。
WinCC提供了报警和事件管理功能，可以帮助监控运行过程中的问题并及时作出反应。
我们可以为数据点设置报警条件，并定义报警级别和处理措施。
同时，还可以通过添加事件脚本来实现更复杂的逻辑控制。
7. 运行和调试完成画面设计和数据绑定后，我们可以通过运行时文件来查看和测试界面的效果。
WinCC提供了仿真模式，可以在没有实际设备和连接的情况下模拟运行过程。

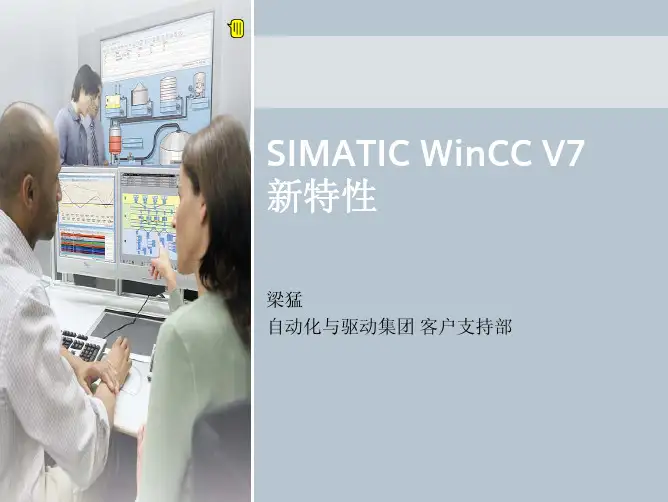

西门子WinCC V7 新特性
自动化系统部
© Siemens AG 2008 – WinCC V7 新特性
采用最新技术
您想要以下列方式设计复杂任务吗？ 简单 清晰 无需说明
概述 常规信息 图形
效果 对象 其他
文本发布器 控件 Web 浏览器
利用全新的 Vista 式选项（例如，悬浮与磨砂，或阴影与透明效果） 可以创建出最佳用户界面。
文本发布器 控件 Web 浏览器
用 VBScript 实现的实例：
SIMATIC HMI WinCC V7
2008-07-30 Slide 19/69
自动化系统部
© Siemens AG 2008 – WinCC V7 新特性
面板技术，可集中更改的对象
您是否希望自行创新，并将新功能合并到成熟的组件中？ 例如电机或阀门在监控画面及 PLC 中使用数百次来显示数值。
效果 对象 其他
文本发布器 控件 We
SIMATIC HMI WinCC V7
2008-07-30 Slide 10/69
自动化系统部
© Siemens AG 2008 – WinCC V7 新特性
WinCC 设计 用于项目的附加图形自定义选项
概述 常规信息 图形
WinCC 跨入 Vista 时代
您是否准备在预装了操作系统的 PC 上使用 WinCC（例如，办公环境 中的 WinCC 客户机）？ 您希望获得最新的功能吗？ WinCC V7.0 通过了在 Windows Vista 以下版本的测试： Ultimate Enterprise Business
概述 常规信息
全新设计的控件，改良的面板技术，文本导入/导出的新编辑器以及新版本 WinCC/Web Navigator 及 DataMonitor 选件。
《winCC教程》课件
探讨winCC在工业自动化中的常见应用场景，了解其重要性和价值。
工程创建
新建工程
学习创建新的winCC工程，为 后续的界面设计和编程准备环 境。
工程结构
了解winCC工程的组织结构， 包括文件夹和层次结构，以便 更好地管理项目。
安装PLC
学习如何安装和配置PLC设备， 以确保winCC与PLC的正确连接。
3 绑定数据源
了解如何将标签与数据源绑定，以实现实时数据的显示和更新。
图形化编程
控件事件
学习如何为控件添加事件，以 响应用户的操中进行逻辑处理 的方法，如条件语句和循环结 构。
脚本编写
了解winCC脚本语言的基本语 法和用法，编写自定义的逻辑 和功能。
数据库连接
通过与PLC设备连接，运行和调试winCC，确保其与实际设备的配合工作。
3
远程访问
了解如何通过网络远程访问和操控winCC系统，方便监控和管理。
总结
winCC应用案例
展示一些成功应用winCC的 案例，启发学生们应用所 学知识。
课程总结
对整个课程进行回顾和总 结，强调关键概念和学习 成果。
学习建议
《winCC教程》PPT课件
欢迎来到《winCC教程》PPT课件！在这个课程中，我们将深入了解winCC的各 个方面，包括界面设计、标签编辑、图形化编程、数据库连接等。让我们一 起开始吧！
课程介绍
winCC概览
了解winCC的基本概念和主要功能，为后续学习打下基础。
界面介绍
探索winCC界面的各个部分，了解其布局和功能。
给学生提供一些学习建议， 鼓励他们继续探索和应用 winCC技术。
界面设计
1
wincc 标准窗口
wincc 标准窗口WinCC标准窗口是Siemens公司开发的一款用于人机界面(HMI)设计的软件，它具有强大的功能和灵活的界面设计能力，可以满足各种工业自动化系统的需求。
在WinCC软件中，标准窗口是HMI界面设计的基本元素之一，它可以用来显示过程数据、操作控制设备、报警信息提示等功能。
本文将介绍WinCC标准窗口的基本概念、使用方法和设计技巧，帮助用户更好地利用这一功能进行HMI界面设计。
首先，我们来了解一下WinCC标准窗口的基本概念。
在WinCC软件中，标准窗口是用来显示过程数据和进行操作控制的基本界面元素，它可以包含文本、图形、按钮、输入框等各种控件，用户可以根据实际需求对标准窗口进行自定义设计。
标准窗口可以通过WinCC软件的图形编辑器进行创建和编辑，用户可以在其中添加各种控件，并设置其属性和行为，从而实现对工业自动化系统的监控和操作。
在使用WinCC标准窗口进行界面设计时，有一些设计技巧是需要注意的。
首先，要根据实际需求合理布局标准窗口的各个控件，保证界面清晰、美观、易于操作。
其次，要注意控件的命名和注释，使得界面的功能和操作方式清晰明了。
另外，还要考虑界面的响应速度和用户体验，避免界面过于复杂或加载过慢，影响用户的操作效率和体验。
最后，要进行充分的测试和调试，确保界面的稳定性和可靠性，避免出现各种bug和故障。
除了基本的界面设计，WinCC标准窗口还可以通过VBScript等脚本语言实现更加复杂的功能和交互效果。
用户可以通过编写脚本实现界面控件的动态显示、数据处理、报警处理等功能，从而提高界面的灵活性和实用性。
在编写脚本时，用户需要注意脚本的效率和可维护性，避免出现死循环、内存泄漏等问题，确保界面的稳定性和可靠性。
总之，WinCC标准窗口是Siemens公司开发的一款强大的HMI界面设计工具，它具有丰富的功能和灵活的设计能力，可以满足各种工业自动化系统的需求。
通过合理的界面设计和脚本编程，用户可以实现对工业过程的监控和操作，提高生产效率和质量。
如何使用博图TIA V15.1 wincc制作自定义登录画面
如何使用博图TIA V15.1 wincc制作自定义登录画面
本人使用的是TIA V15.1版本，其中的WINCC和经典版还是有些区别。
在制作登录界面时，想要使用两个输入输出域和一个按钮实现类似网页上登录的效果，并不想使用软件自带的弹窗。
但是在提问处相同问题后，看到的没有详细步骤，而是很多并不相干的链接，更多的复制粘贴，经典wincc和TIA的不是很一样（使用经典wincc脚本在TIA里不能全部实现）。
对于新手确实一头雾水，很多都不相干或者无法实现。
以下讲解本人的详细步骤：
step1
在变量表中添加变量“password”、“user”，格式为“string”。
用来存储用户名和登录密码。
step2
打开制作好的登录画面（设置为起始画面），插入两个输入输出域和一个按钮
step3
打开输入输出域属性，分别将变量关联至前面设置好的内部变量“user”和“password”，显示格式设置为字符串
step4
打开按钮的事件，插入脚本，并且将GetTagChar()括号内填写之前设
置的内部变量名，在OpenPicture()括号内填写成功登录后的界面。
这样就能实现此功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WinCC按钮效果与样式用户定义
1. 概述
WinCC是西门子公司开发的一款用于人机界面（HMI）的软件，它提供了可视化操
作界面，用于监控和控制工业过程。
在WinCC中，按钮是常用的控件之一，用于触发特定的操作或功能。
本文将介绍如何在WinCC中实现按钮的效果和样式用户定义。
2. WinCC按钮效果
WinCC提供了多种按钮效果，可以根据需求选择合适的效果。
以下是一些常用的按
钮效果：
2.1. 按下效果
按下效果是指当用户按下按钮时，按钮的外观发生变化，以提供视觉反馈。
在WinCC中，可以通过设置按钮的属性来实现按下效果。
常见的按下效果包括改变按
钮的颜色、形状或者添加阴影效果。
2.2. 鼠标悬停效果
鼠标悬停效果是指当用户将鼠标悬停在按钮上时，按钮的外观发生变化，以提供视觉反馈。
在WinCC中，可以通过设置按钮的属性来实现鼠标悬停效果。
常见的鼠标悬停效果包括改变按钮的颜色、形状或者添加动画效果。
2.3. 禁用效果
禁用效果是指当按钮被禁用时，按钮的外观发生变化，以提供视觉反馈。
在WinCC 中，可以通过设置按钮的属性来实现禁用效果。
常见的禁用效果包括改变按钮的颜色、形状或者添加透明度效果。
2.4. 自定义效果
除了以上提到的效果，WinCC还提供了自定义效果的功能，可以根据需求自定义按
钮的外观。
通过自定义效果，可以实现更加丰富多样的按钮效果，满足特定的设计需求。
3. WinCC按钮样式用户定义
除了按钮的效果，WinCC还提供了按钮的样式用户定义功能，可以根据需求自定义
按钮的样式。
通过样式用户定义，可以改变按钮的外观，包括按钮的大小、形状、颜色等。
3.1. 样式用户定义编辑器
WinCC提供了样式用户定义编辑器，用于编辑按钮的样式。
在编辑器中，可以选择按钮的属性，并进行相应的设置。
通过编辑器，可以实时预览按钮的外观效果，方便调整和修改。
3.2. 样式用户定义属性
样式用户定义属性包括按钮的大小、形状、颜色等。
通过设置这些属性，可以改变按钮的外观。
以下是一些常用的样式用户定义属性：
•大小：可以设置按钮的宽度和高度，以适应不同的显示设备和界面布局。
•形状：可以设置按钮的形状，包括矩形、圆角矩形、椭圆等。
•颜色：可以设置按钮的前景色和背景色，以满足不同的设计需求。
•文字样式：可以设置按钮文字的字体、大小、颜色等。
3.3. 样式用户定义应用
在WinCC中，可以将样式用户定义应用到按钮上。
通过应用样式用户定义，可以一次性改变多个按钮的外观，提高界面设计的效率。
同时，样式用户定义也可以保存为模板，方便在多个界面中重复使用。
4. 示例
以下是一个示例，演示如何在WinCC中实现按钮的效果和样式用户定义。
4.1. 创建按钮
首先，打开WinCC软件，创建一个新的界面。
在界面上添加一个按钮控件。
4.2. 设置按钮效果
在按钮的属性设置中，选择按下效果和鼠标悬停效果。
可以通过设置按钮的颜色或形状来实现效果。
4.3. 设置样式用户定义
打开样式用户定义编辑器，选择按钮的大小、形状、颜色等属性，并进行相应的设置。
通过编辑器的预览功能，可以实时查看按钮的外观效果。
4.4. 应用样式用户定义
将样式用户定义应用到按钮上。
可以通过选择样式用户定义的名称，一次性改变多个按钮的外观。
4.5. 保存样式用户定义为模板
如果希望在其他界面中使用相同的样式用户定义，可以将样式用户定义保存为模板。
在其他界面中，可以直接选择已保存的模板，应用到按钮上。
5. 总结
通过以上的介绍，我们了解了WinCC按钮效果和样式用户定义的相关内容。
按钮效果可以通过设置按钮的属性来实现，包括按下效果、鼠标悬停效果和禁用效果。
样式用户定义可以通过编辑器来设置按钮的样式，包括大小、形状、颜色等属性。
通过应用样式用户定义，可以一次性改变多个按钮的外观。
同时，样式用户定义也可以保存为模板，方便在多个界面中重复使用。
通过合理运用WinCC按钮效果和样式用户定义，可以提高界面的可视化效果和用户体验，满足特定的设计需求。
希望本文对你在WinCC中实现按钮效果和样式用户定义有所帮助。
