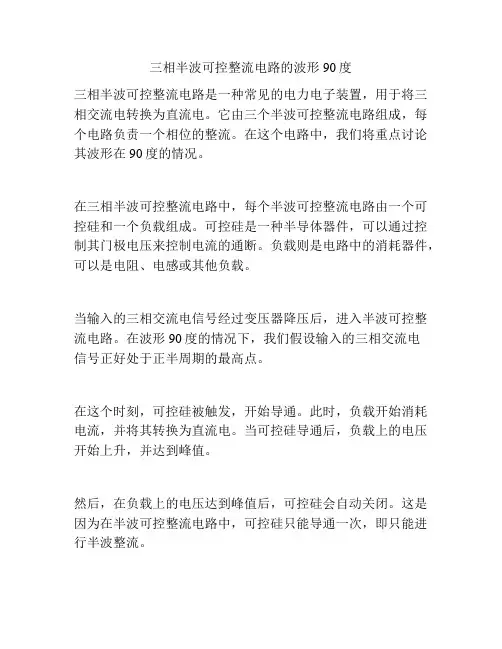

三相半波可控整流电路的波形90度
三相半波可控整流电路的波形90度
三相半波可控整流电路是一种常见的电力电子装置，用于将三相交流电转换为直流电。
它由三个半波可控整流电路组成，每个电路负责一个相位的整流。
在这个电路中，我们将重点讨论其波形在90度的情况。
在三相半波可控整流电路中，每个半波可控整流电路由一个可控硅和一个负载组成。
可控硅是一种半导体器件，可以通过控制其门极电压来控制电流的通断。
负载则是电路中的消耗器件，可以是电阻、电感或其他负载。
当输入的三相交流电信号经过变压器降压后，进入半波可控整流电路。
在波形90度的情况下，我们假设输入的三相交流电
信号正好处于正半周期的最高点。
在这个时刻，可控硅被触发，开始导通。
此时，负载开始消耗电流，并将其转换为直流电。
当可控硅导通后，负载上的电压开始上升，并达到峰值。
然后，在负载上的电压达到峰值后，可控硅会自动关闭。
这是因为在半波可控整流电路中，可控硅只能导通一次，即只能进行半波整流。
在可控硅关闭后，负载上的电压开始下降，并最终降为零。
此时，一个半周期的整流过程就完成了。
在波形90度的情况下，其他两个相位的半波可控整流电路也会按照同样的原理工作。
它们分别在180度和270度的时刻进行整流，并最终将三相交流电转换为直流电。
总结起来，三相半波可控整流电路在波形90度的情况下，通过控制可控硅的导通时间来实现对交流电的整流。
它可以将三相交流电转换为直流电，并具有较高的效率和稳定性。
这种电路在工业领域中得到广泛应用，例如电力变换、直流驱动等方面。
移相器的设计与测试电路原理移相器实验设计原理
电路原理综合实验报告移相器的设计与测试学生姓名： -----学生学号： -----院（系）： -----年级专业： ------指导教师： -----助理指导教师： -------摘要线性时不变网络在正弦信号激励下，其响应电压、电流是与激励信号同频率的正弦量，响应与频率的关系，即为频率特性。
它可用相量形式的网络函数来表示。
在电气工程与电子工程中，往往需要在某确定频率正弦激励信号作用下，获得有一定幅值、输出电压相对于输入电压的相位差在一定范围内连续可调的响应（输出）信号。
这可通过调节电路元件参数来实现，通常是采用RC移相网络来实现的。
关键词移相位，设计，测试。
目录摘要 (13)ABSTRACT (II)第1章方案设计与论证 (2)1.1 RC串联电路 (2)1.2 X型RC移相电路 (2)1.3方案比较 (2)第2章理论计算 (2)2.1工作原理 (2)2.2 电路参数设计 (2)第3章原理电路设计 (2)3.1 低端电路图设计（-45°-90°） (2)3.2 高端电路图设计（-90°-120°）3.3 高端电路图设计（-120°-150°） (2)3.4 高端电路图设计（150°～180°）3.5 整体电路图设计 (2)第4章设计仿真 (2)4.1 仿真软件使用 (2)4.2 电路仿真 (2)4.3 数据记录 (2)第5章实物测试 (2)5.1 仪器使用（电路板设计） (2)5.2 电路搭建（电路板制作） (2)5.3 数据记录（电路板安装） (2)第6章结果分析 (2)6.1 结论分析 (2)6.2 设计工作评估 (2)6.3 体会 (2)第1章方案设计与论证1.1 RC串联电路图1.1所示所示RC串联电路，设输入正弦信号，其相量，若电容C为一定值，则有，如果R从零至无穷大变化，相位从到变化。
图1.1 RC串联电路及其相量图另一种RC串联电路如图1.2所示。
移相器电路符号
移相器电路符号摘要：1.移相器的定义与作用2.移相器电路符号的表示方法3.常见移相器电路符号的实例4.移相器电路符号在实际应用中的重要性正文：【1.移相器的定义与作用】移相器是一种电子电路元件，其主要作用是改变交流电信号的相位。
在电气工程中，移相器被广泛应用于各种交流电路，如放大器、振荡器、滤波器等。
通过改变信号的相位，可以实现对电路性能的调整，提高电路的稳定性和可靠性。
【2.移相器电路符号的表示方法】移相器电路符号是用来表示移相器电路元件的图形符号。
在电路图中，移相器通常用一个带有箭头的圆形表示，箭头指向表示信号延迟的方向。
箭头的长度表示相位延迟的大小。
此外，移相器的电路符号还可以通过附加的文字或数字表示其相位延迟的大小。
【3.常见移相器电路符号的实例】以下是一些常见的移相器电路符号实例：- 实例1：一个表示90 度相位延迟的移相器电路符号。
在电路图中，该符号为一个带有箭头的圆形，箭头指向圆形中心，表示信号经过该元件后相位将延迟90 度。
- 实例2：一个表示180 度相位延迟的移相器电路符号。
在电路图中，该符号为一个带有箭头的圆形，箭头指向圆形中心，表示信号经过该元件后相位将延迟180 度。
- 实例3：一个表示60 度相位延迟的移相器电路符号。
在电路图中，该符号为一个带有箭头的圆形，箭头指向圆形中心，并在箭头附近标注数字“60”，表示信号经过该元件后相位将延迟60 度。
【4.移相器电路符号在实际应用中的重要性】在实际电气工程中，正确使用移相器电路符号至关重要。
它可以帮助工程师清晰地表达电路结构，降低沟通成本，提高工作效率。
此外，移相器电路符号还有助于分析电路性能，为电路优化和故障排查提供有力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动跟踪90度相位移相器电路介绍
电路的功能
移相电路的种类很多，在低频范围内，可使用由OP放大器和电容、电阻（CR）构成的移相器。
为了移相90度，必须建立W=1/CR的关系，输入频率改变时，相移量也与之成比例地变化。
这种移相器只能在频率固定的条件下使用。
本电路可以自动跟踪输入频率，在一定频率范围内可获得90度的固定相移量。
若用改变量程的办法，可在更大的频率范围内使用。
电路工作原理
OP放大器A1是单纯的缓冲放大器，输入信号电平在1V以下时，A1可将其放大到数伏。
A2是由OP放大器组成的具有固定增益的移相电路，输出幅度与输入频率无关，因为它只改变相位，所以也称作全通滤波器。
要得到90度相们差，必须使RO=1/2πF.C。
本电路采用了伺服电路对RO 进行控制。
在进行90度相位检测时，同步检波电路的输出EO=E.COSφ，即与输入信号振荡大小无关，只要φ=90度，输出就等于零。
同步检波电路种类很多，本电路采用了模拟乘法器ICL8013，也可用AD532等，把移相器A2的输入和输出分别加到X和Y上。
如果输入信号的电平低，检波效率就会降低，应予注意。
积分器A4是伺服电路，加了零输入反馈。
积分输出为负电压，须用PNP晶体管TT1进行功率放大，以增强电流。
设计要点
作为可变电阻元件使用的光电耦合器，中心电阻值根据数据表取RO=10K，跟踪的中心频率FO取10KHZ，据此求出C1的电容量为。
