物理：3.4《串联电路和并联电路》课件(鲁科版选修3-1)

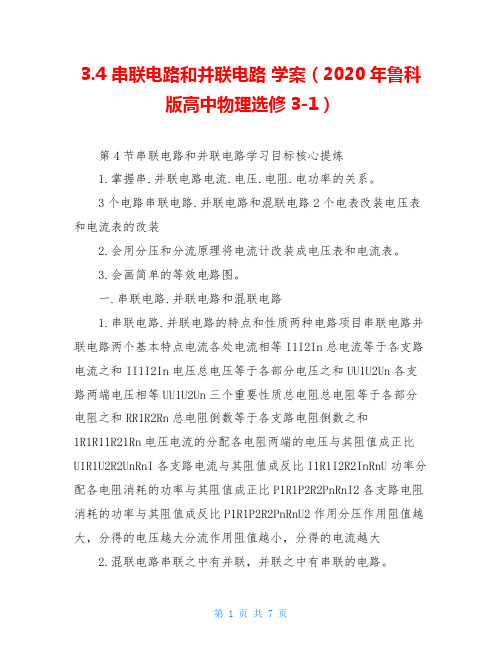

3.4 串联电路和并联电路 学案(2020年鲁科版高中物理选修3-1)
3.4 串联电路和并联电路学案（2020年鲁科版高中物理选修3-1）第4节串联电路和并联电路学习目标核心提炼1.掌握串.并联电路电流.电压.电阻.电功率的关系。
3个电路串联电路.并联电路和混联电路2个电表改装电压表和电流表的改装2.会用分压和分流原理将电流计改装成电压表和电流表。
3.会画简单的等效电路图。
一.串联电路.并联电路和混联电路1.串联电路.并联电路的特点和性质两种电路项目串联电路并联电路两个基本特点电流各处电流相等I1I2In总电流等于各支路电流之和II1I2In电压总电压等于各部分电压之和UU1U2Un各支路两端电压相等UU1U2Un三个重要性质总电阻总电阻等于各部分电阻之和RR1R2Rn总电阻倒数等于各支路电阻倒数之和1R1R11R21Rn电压电流的分配各电阻两端的电压与其阻值成正比U1R1U2R2UnRnI各支路电流与其阻值成反比I1R1I2R2InRnU功率分配各电阻消耗的功率与其阻值成正比P1R1P2R2PnRnI2各支路电阻消耗的功率与其阻值成反比P1R1P2R2PnRnU2作用分压作用阻值越大，分得的电压越大分流作用阻值越小，分得的电流越大2.混联电路串联之中有并联，并联之中有串联的电路。
二.电压表和电流表1.小量程电流表表头的三个参数2.电压表的改装图11改装电压表的原因电流计的满偏电压和满偏电流都很小，不能测量较大的电压。
2改装的方法给电流计串联一个较大的电阻，分担一个较大的电压UR，如图1所示。
3.电流的表的改装图21改装原因电流计的满偏电流Ig很小，不能直接用来测大电流。
2改装方法给电流计并联一个较小的电阻，分担较大的电流IR，如图2所示。
思考判断1把小量程的电流表改装成大量程的电流表需串联一个电阻。
2若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。
3若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等。
对串.并联电路的理解要点归纳1.串联电路.并联电路总电阻的比较串联电路的总电阻R总并联电路的总电阻R总不同点n个相同电阻R串联，总电阻R总nRn 个相同电阻R并联，总电阻R总RnR总大于任一电阻阻值R总小于任一电阻阻值一个大电阻和一个小电阻串联时，总电阻接近大电阻一个大电阻和一个小电阻并联时，总电阻接近小电阻相同点多个电阻无论串联还是并联，其中任一电阻增大或减小，总电阻也随之增大或减小2.串.并联电路中，电压和电流的分配关系1串联电阻具有分压作用串联电路中各电阻两端的电压跟它的阻值成正比。
2021-2021版高中物理鲁科版必修第三册3.4串联电路和并联电路

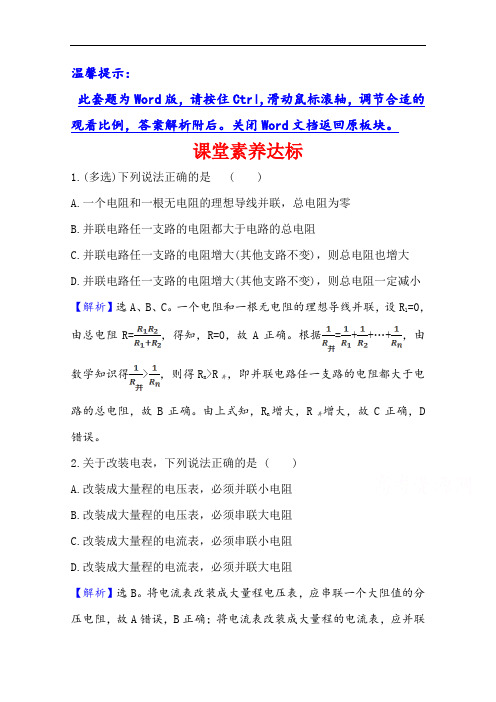

温馨提示：此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调节合适的观看比例，答案解析附后。
关闭Word文档返回原板块。
课堂素养达标1.(多选)下列说法正确的是( )A.一个电阻和一根无电阻的理想导线并联，总电阻为零B.并联电路任一支路的电阻都大于电路的总电阻C.并联电路任一支路的电阻增大(其他支路不变)，则总电阻也增大D.并联电路任一支路的电阻增大(其他支路不变)，则总电阻一定减小【解析】选A、B、C。
一个电阻和一根无电阻的理想导线并联，设R1=0，由总电阻R=，得知，R=0，故A正确。
根据=++…+，由数学知识得>，则得R n>R并，即并联电路任一支路的电阻都大于电路的总电阻，故B正确。
由上式知，R n增大，R并增大，故C正确，D 错误。
2.关于改装电表，下列说法正确的是 ( )A.改装成大量程的电压表，必须并联小电阻B.改装成大量程的电压表，必须串联大电阻C.改装成大量程的电流表，必须串联小电阻D.改装成大量程的电流表，必须并联大电阻【解析】选B。
将电流表改装成大量程电压表，应串联一个大阻值的分压电阻，故A错误，B正确；将电流表改装成大量程的电流表，应并联一个小阻值的分流电阻，故C、D错误。
3.(多选)如图所示的电路，将两个相同的灵敏电流计分别改装成A1(0～3 A)和A2(0～0.6 A)两个电流表，把两个电流表并联接入电路中测量电流。
则下列说法中正确的是( )A.A1的指针半偏时，A2的指针也半偏B.A1的指针还没有满偏，A2的指针已经满偏C.A1的读数为1 A时，A2的读数为0.6 AD.A1的读数为1 A时，干路中的电流为1.2 A【解析】选A、D。
电流表是由灵敏电流计并联一个电阻改装而成，两电流表并联，两电流表两端电压相等，流过两表头的电流相等，所以A1的指针半偏时，A2的指针也半偏，故A正确，B错误。
两电流表量程之比为5∶1，两电流表的内阻之比为1∶5，则通过两电流表的电流之比为5∶1，A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A，故C错误，D正确。
鲁科版高中物理选修3-1第4节串联电路和并联电路

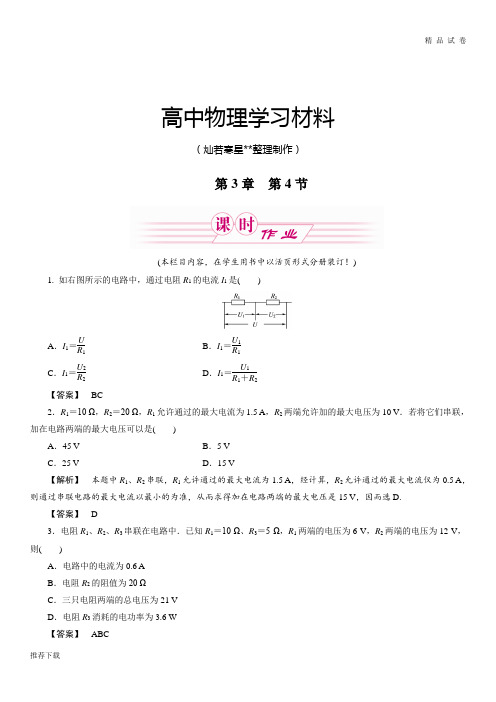

高中物理学习材料（灿若寒星**整理制作）第3章 第4节(本栏目内容，在学生用书中以活页形式分册装订！)1. 如右图所示的电路中，通过电阻R 1的电流I 1是( )A ．I 1＝UR 1B ．I 1＝U 1R 1C ．I 1＝U 2R 2D ．I 1＝U 1R 1＋R 2【答案】 BC2．R 1＝10 Ω，R 2＝20 Ω，R 1允许通过的最大电流为1.5 A ，R 2两端允许加的最大电压为10 V ．若将它们串联，加在电路两端的最大电压可以是( )A ．45 VB ．5 VC ．25 VD ．15 V 【解析】 本题中R 1、R 2串联，R 1允许通过的最大电流为1.5 A ，经计算，R 2允许通过的最大电流仅为0.5 A ，则通过串联电路的最大电流以最小的为准，从而求得加在电路两端的最大电压是15 V ，因而选D.【答案】 D3．电阻R 1、R 2、R 3串联在电路中．已知R 1＝10 Ω、R 3＝5 Ω，R 1两端的电压为6 V ，R 2两端的电压为12 V ，则( )A ．电路中的电流为0.6 AB ．电阻R 2的阻值为20 ΩC ．三只电阻两端的总电压为21 VD ．电阻R 3消耗的电功率为3.6 W 【答案】 ABC4．如下图所示，为一能够测电流和电压的两用表，以下说法正确的是()A．若电键S1和S2都闭合，它是一个电压表B．若电键S1和S2都闭合，它是一个电流表C．若电键S1和S2都断开，它是一个电流表D．若电键S1和S2都断开，它是一个电压表【答案】BD5．电阻R1、R2、R3串联在电路中．已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则()A．电路中的电流为0.6 AB．电阻R2的阻值为20 ΩC．三只电阻两端的总电压为21 VD．电阻R3消耗的电功率为3.6 W【解析】串联电路中电流处处相等，所以I＝I1＝U/R1＝0.6 A，所以A对；又串联电路中导体两端电压和导体电阻成正比，即U1∶U2∶U3＝R1∶R2∶R3，所以R2＝20 Ω，U3＝3 V，B对；又串联电路的总电压等于各支路电压之和，所以U＝U1＋U2＋U3＝21 V，C对；P3＝I2R3＝1.8 W，所以D错．【答案】ABC＝3R2，电键S断开时，电流表示数为I1，电键S闭合时，6．如右图所示电压U不变，R电流表示数为I2，则I1∶I2为()A．3∶1 B．1∶3C．2∶3 D．1∶4【答案】 D7．将分压电阻串联在电流表上，改装成电压表，下列说法中正确的是()A．接上分压电阻后，增大了原电流表的满偏电压B．接上分压电阻后，电压按一定比例分别加在电流表和分压电阻上，电流表的满偏电压不变C．如分压电阻是表头内阻的n倍，则电压表量程扩大到n倍D．通电时，电流表和分压电阻通过的电流一定相等【解析】本题考查的是电流表的改装问题．电流表改装成电压表后，电压按一定比例分别加在电流表和分压电阻上，电流表的满偏电压并不改变，并且电流表和分压电阻由于是串联关系通过的电流一定相等，故A错，B、D正确，如分压电阻是表头内阻的n倍，则电压表量程扩大到(n＋1)倍，故C错，故正确答案为B、D.【答案】BD8．如图所示的三个完全相同的电阻R1＝R2＝R3.接在电路中，则它们电压之比和消耗的电功率之比为()A．1∶1∶11∶2∶2B．1∶2∶21∶1∶1C．1∶4∶44∶1∶1D．2∶1∶14∶1∶1【答案】 D9．如右图所示分压电路，电压表V1和V2的读数分别用U1、U2表示，滑动变阻器R的滑片C置于AB正中位置，则有()A．定值电阻R′的阻值越大，U2越接近U1/2B．R′的阻值越小，U2越接近U1/2C．若将滑片C向B滑动，U2有可能为U1/2D．若将滑片C向A滑动，U2有可能为U1/2【答案】AD10. 一量程为100 μA的电流表内阻为100 Ω，现串联一个9 900 Ω的电阻将它改装为电压表，该电压表的量程是多少？如果用改装后的电压表测量某一电路，电压表示数如右图所示，此时的电压是多少？【解析】根据串联电路电压特点有U＝I g R＋I g R g＝10－4×(100＋9 900) V＝1 V，此时指针所表示的电压为0.80 V.【答案】 1 V0.80 V11．多用电表直流电流测量电路原理如右图所示，设表头的满偏电流I g＝200 μA，内阻R g ＝100 Ω，图中R1与R2的大小应为多少？【解析】接2时满偏有：I g R g＝I1(R1＋R2)接1时满偏有：I g(R2＋R g)＝I2R1将I g＝2×10－4 A，R g＝100 Ω，I1＝8×10－4 A，I2＝9.8×10－3 A代入得：R1＝2.5 Ω，R2＝22.5 Ω【答案】 2.5 Ω22.5 Ω12．如右图所示的电路中，电源电压U＝15 V，电阻R1、R2、R3的阻值均为10 Ω，S为单刀三掷开关，求下列各种情况下电压表的读数：(1)开关S 接B ； (2)开关S 接A ； (3)开关S 接C .【解析】 (1)S 接B ，R 1、R 2串联，示数为U 1＝R 1R 1＋R 2U ＝12×15 V ＝7.5 V .(2)S 接A ，R 1被短路，示数为零．(3)S 接C ，R 2、R 3并联后再与R 1串联，U 1＝R 1R 1＋R 2R 3R 2＋R 3·U ＝10 V .【答案】 (1)7.5 V (2)0 (3)10 V。
高中物理 2.4《串联电路和并联电路》精品课件 新人教版选修3-1
《高中物理》
选修3-1
2.4《串联电路和 并联电路》
教学目标
• （一）知识与技能 • 1、了解串联和并联电路的连接方式，掌握串并联电路的 电流和电压特点。 • 2、掌握电组的串并联的计算。 • 3、知道常用的电压表和电流表都是由小量程的电流表G （表头）改装而成的。 • 4、了解电流表（表头）的原理，知道什么是满偏电流和 满偏电压。 • 5、理解表头改装成常用电压表和电流表的原理，会求分 压电阻和分流电阻的阻值。 • （二）过程与方法 • 知道常用的电压表和电流表都是由小量程的电流表改装而 成的。通过分压电阻和分流电阻阻值的计算，培养学生应 用所学物理知识解决实际问题的能力。
八、电流表和电压表的读数 读数时应使视线垂直于刻度表面，并要估读. 具体估读 方法如下： (1) 量程为3 V和3 A的电压表和电流表，其最小分度为 0.1 V和0.1 A, 读数要估读到最小分度的十分之一. (2) 量程为0.6 A的电流表，其最小分度为0.02 A, 读 数要估读到最小分度的，即不足半格的略去，超过半格的要 按半格读出，因此最后读数如果以安培为单位，小数点后面 有两位，尾数可能为0、1、2、3… (3) 量程为15 V的电压表，其最小分度为0.5 V, 读数 要估读到最小分度的，因此最后读数如果以伏特为单位，小 数点后面只有一位，尾数为0、1、2、3、4…
C
P A D B B A
P
R/2 D
九、限流和分压电路的选取 Rx 1.限流式 P E s A R B 图中变阻器起限流作用，求待测电阻Rx的电压可调
范围
限流式电路的特点:
Rx E~E Rx R
1.电压不能从零开始调节,调节范围较小. 但电路结构较为简单. 2.电能损耗较小.
物理选修3-1第二章电路复习课件(详细知识点+典型例题)
10、用电流表和电压表测二节干电池的电动势E和内电阻r， 读得的各组数据用实心圆点标于坐标图上，如图甲所示。 （1）根据各点表示的数据在图上描出U—I图线。由此求得 E=______V，r=______Ω。（均保留二位有效数字）。 （2）把图乙的实验器材连成实验开始时的线路。
乙
（3）实验测出来的结果E测 “>”)
只适用于纯电阻电路
2、变形式： E= U外+ U内= U外+Ir
路端电压
适用于一切闭合回路
三、路端电压与电流的关系： 由E= U外+ U内
得：U外= E - Ir=- rI+E
U-I图象：
E
纵截距：E 横截距：I短 斜率绝对值：r
r
0
E r
考点6：考查路端电压U与电流I的关系
7、
考点7：闭合回路的动态分析题
2、电阻率：反映材料导电性能好坏的物理量。
单位: 欧· 米（ m）
金属： T
半导体：T
电阻温度计 热敏电阻
电阻率与温 某些材料当温度降低到一定温度时 度的关系 =0 R=0 超导体
合金：电阻几乎不随温度变化
锰铜合金、镍铜合金
标准电阻
考点1：求拉伸之后的电阻值
1、一条粗细均匀的电阻丝，电阻为R，圆形 横截面的直径为d。若将它拉制成直径为d/10 的均匀细丝，电阻变为( )
q
2、物理意义：反映电源非静电力做功本领的大小。
（把其他形式的能转化为电能本领的大小）
二、 闭合电路的欧姆定律
电路的组成：外电路+内电路 在外电路，沿电流方向电势降低。 在内电路，沿电流方向电势升高。
闭合回路的欧姆定律内容：闭合电路中的电流强度跟电源 的电动势成正比，跟整个电路的总电阻成反比。
最新鲁科版高二物理选修3-1全册完整课件
第2节 静电力 库仑定律
最新鲁科版高二物理选修3-1全册 完整课件
第3节 电场及其描述
最新鲁科版高二物理选修3-1全册 完整课件
最新鲁科版高二物理选修3-1全册 完整课件目录
0002页 0091页 0173页 0206页 0284页 0339页 0374页 0425页 0521页 0573页 0623页 0715页 0757页 0799页 0817页 0898页 0922页
第1章 静电场 第1节 静电现象及其微观解释 第3节 电场及其描述 第2章 电势能与电势差 第1节 电场力做功与电势能 第4节 电容器 电容 第3章 恒定电流 第1节 电流 第3节 焦耳定律 第4章 闭合电路欧姆定律和逻辑电路 第1节 闭合电路欧姆定律 第3节 测量电源的电功势和内电阻 专题探究 电路部分专题探究示例 导入 “迷路”的信鸽 第2节 用磁感线描述磁场 第4节 磁与现代科技 导入 从奥斯特实验说起
最新鲁科版高二物理选修3-1全册 完整课件
第1节 电场力做功与电势能
最新鲁科版高二物理选修3-1全册 完整课件
第1章 静电场
最新鲁科版高二物理选修3-1全册 完整课件
导入 神奇的静电
最新鲁科版高二物理选修3-1全册 完整课件
第1节 静电现象及其微观解释
ቤተ መጻሕፍቲ ባይዱ
第4节 电场中的导体
最新鲁科版高二物理选修3-1全册 完整课件
第2章 电势能与电势差
最新鲁科版高二物理选修3-1全册 完整课件
导入 电场力可以做功吗
教科版高中物理选修3-1第2章第3节电阻的串联、并联及其应用(共40张PPT)
产生的热量与哪些因素有关呢?
科学探究的过程 提出问题 电流通过电热器所产生的热量多少与哪些因素有关？ 合理猜测 制定计划 实验验证 得出结论 交流讨论
10/15/2019
合理猜测
why ？
烫手
不烫手
10/15/2019
合理猜测
why ？ 着火了！
10/15/2019
R'
R1=R2
R
R 电阻丝
结论：在通电时间、电阻相同时，电流 越大 的产生
的热量多。
10/15/2019
实验分析
1 在通电电流和通电时间相同时，电阻越大， 电流产生的热量越多.
2 在通电电流和电阻相同时，通电时间越长， 电流产生的热量越多.
3 在电阻和通电时间相同时，电流越大， 电流产生的热量越多.
进一步的研究表明产生的热量与电 流的平方成正比.
10/15/2019
焦耳定律
电流通过导体产生的热量 Q 跟电流的二次方成正比， I 跟导体的电阻成正比，R 跟通电时间成正比。t
得出结论
英国物理学家焦耳做了大量的实验，于1840年最先精确地确定
电热跟电流、电阻和通电时间的关系，即焦耳定律.
1.内容：电流通过导体产生的热量跟电流的平方成正 比，跟导体的电阻成正比，跟通电时间成正比.
之比为______1。︰9
10/15/2019
10/15/2019
6、一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流 为1A，电动机正常工作。 （1）电动机正常工作时的能量转化？ （2）电动机正常工作1min所产生的电能为多少J？ （3）电动机正常工作1min所产生的电热为多少J？ （4）电动机正常工作1min所提供的机械能为多少？ （5）如果想让电动机的电能全部转化为内能，可以怎样实施？
物理：2.4《串联电路和并联电路》基础知识讲解课件(新人教版选修3-1)
(2)串联电路各部分两端的电压与电阻成 正比 ． 串联电路各部分两端的电压与电阻成
二、并联电路 把几个导体的一端连在一起， 另一端也连在一起， 把几个导体的一端连在一起 ， 另一端也连在一起 ， 然后在把这两端接入电路， 然后在把这两端接入电路，这样的连接方式叫 ．
并联 特 点 ： 并 联 电 路 的 总 电 流 等 于 各 支 路 电 1． 流 ；总电压与各支路电压 ．
(2)公式计算法： 公式计算法： 公式计算法 当 当 当 时，用内接法； 用内接法； 时，用外接法； 用外接法； 时，两种接法效果相同． 两种接法效果相同．
(3)试触法：适用于 x、RV、RA的阻值关系都不能 试触法：适用于R 试触法 确定的情况，如图2－ － 所示 所示， 确定的情况 ， 如图 －4－4所示， 把电压表的接线端分 别接b、 两点 观察两电表的示数变化， 两点， 别接 、c两点，观察两电表的示数变化，若电流表的示 数变化明显，说明电压表的分流对电路影响大， 数变化明显，说明电压表的分流对电路影响大，应选用 内接法，若电压表的示数有明显变化， 内接法，若电压表的示数有明显变化，说明电流表的分 压作用对电路影响大，所以应选外接法． 压作用对电路影响大，所以应选外接法．
改装电表时,表头上串联或并联的电阻起什么作用？ 改装电表时 表头上串联或并联的电阻起什么作用？ 表头上串联或并联的电阻起什么作用 电表改装后,表头 的三个参数是否发生了改变？ 电表改装后 表头G的三个参数是否发生了改变 表头 的三个参数是否发生了改变？
思考·提示 提示】 【思考 提示】
串联电阻起分压作用； 串联电阻起分压作用；并联电阻
一、串联电路 把几个导体依次首尾相连， 接入电路， 把几个导体依次首尾相连 ， 接入电路 ， 这样的连 串联 ． 接方式叫 1．特点：串联电路中各处的 电流 相等 ； 总电压 ．特点： 相等； 等于各部分电路的电压 之和 ．
高中物理人教版选修3-1 第二章 第四节 串联电路和并联电路
并联电路的电流、电压、电阻关系
不同阻值的电阻并联，总电阻与其中最小电阻有何关系？ R总<Rmin 并联电路中,某一电阻增大，总电阻如何变化？ R我们在实验室做电学实验用于连接电路的导线都是用多芯铜丝做成的, 是什么道理?
多芯导线连接电路时,相当于多个相同的电 阻并联,使电路中的总电阻减小。
当Rx=0 时Ucd =0；当Rx=R 时Ucd =U。 所以Ucd 可以取0至U 的任意值。
并联电路的电流、电压以及电阻有什么特点？
并联电路的性质
知道并联电路的电压、电流、电阻关系。 知道并联电路电阻小于各支路的。 知道并联电路中某个电阻增大，总电阻增大。
并联电路的电流、电压、电阻关系
电流关系： 电路各处的电荷量的 分布保持恒定不变
复杂电路的识别与等效变换
掌握混连电路的电压、电流处理方法。 掌握电流分支法和节点电压法化简电路。
混连电路
任意一种混联电路
电流特点
电压特点
某一电阻增大，总电阻如何变？ 电阻特点 总阻值变大
混连电路
任意另一种混联电路
电流特点 电压特点
某一电阻增大，总电阻如何变？ 总阻值变大
电阻特点
混连电路
混联电路中，某一电阻增大，总电阻的变化情况是否与电路连接方式有关？ 对于串联电路和并联电路，某电阻增大，其总电阻都变大。 不管电路连接方式如何，只要有一个电阻增大，总电阻就增大。
...
而
问题与练习
在下左图中，电压之比 与电阻之比
有什么关系？
下右图的电路常称分压电路，当a、b 间的电压为U 时，利用它可以在c、d 端获 得0和U 之间的任意电压。试说明其中的道理。
问题与练习
(1)
=
(2）设负载电阻为R0，变阻器下部分电阻未Rx，电路结构为R0与 Rx并联后，再与(R-Rx)串联，由串、并联电路的特点可得
高二物理人教选修31课件：第二章第4节 串联电路和并联电路
(2)因 R1、R2、R3 并联 则有 1 ＝ 1 ＋ 1 ＋ 1 ＝13 Ω－1
R总 R1 R2 R3 12 R 总＝1132 Ω，所以 U＝IR 总＝1336 V I1＝RU1＝1138 A，I2＝RU2＝1132 A，I3＝RU3＝193 A. [答案] 见解析
混联电路的分析 由四个电阻连接成的电路如图所示．R1＝8 Ω，R2＝4 Ω， R3＝6 Ω，R4＝3 Ω.
1．(1)串联电路的总电流等于流过各电阻的电流之和．( ) (2)串联电路的总电压等于各电阻两端的电压之和．( ) (3)并联电路的总电阻一定大于每一个电阻的阻值．( ) 提示：(1)× (2)√ (3)×
二、电压表和电流表
1．常用的电压表和电流表都是由小量程的电流表 G(表头)改装
而成的．小量程电流表 G(表头)的三个参数
U＝Ig(R＋Rg) 分压
改装电流表 A 小量程的表头
G(Ig，Rg)
I＝Ig＋IgRRg 分流
R 的数值
电表的总内 阻 共性
改装电压表 V
改装电流表 A
R＝UIg－Rg 或 R＝(n
－1)Rgn＝UUg
RV＝Rg＋R 或 RV＝ U Ig
R＝II－gRIgg或 R＝nR－g1
n＝IIg
RA＝RR＋RRg g或 RA＝ IgRg I
(4)多个电阻并联时，其中任一电阻增大或减小，总电阻也随之 增大或减小．可用两个电阻 R1 与 R2 的并联加以说明，R＝RR1＋1RR2 2 ＝1＋R2RR21＝1＋R1RR12，可见，当 R1 或 R2 增大或减小时，RR1 和 R2 串联，则总电阻 R 总≈R1.若 R1 和 R2 并联则总电阻 R 总≈R2.
(3)若电阻 R1 和 R2 中有一个因损坏而阻值变为无穷大，利用图乙 的电路可以判断出损坏的电阻．图乙中的 R′为保护电阻，虚线 框内未画出的电路即为图甲虚线框内的电路．则图中的 d 点应和
