阁楼构造柱钢筋(11-16)——【砖混隐蔽工程记录】
一层构造柱及顶板 隐蔽工程验收记录 统表
一层构造柱及顶板隐蔽工程验收记录统表
第页共页
工程名称
山水康桥9#楼
项目经理
杨洪民
分项工程名称
一层构造柱及顶板
专业工长
裴洪星
隐蔽工程项目
钢筋连接、钢筋安装
施工单位
江苏集慧建设集团有限公司
施工标准名称及代号
施工图名称及编号
建施07
隐蔽工程部位
质量要求
施工单位自查记录
监理（建设）单位验收记录
纵向钢筋的连接方式必须符合要求
采用绑扎
钢筋安装品种规格间距数量必须符合要求
符合要求
钢筋连接方式符合要求
采用绑扎
钢筋间距保护层厚度一般项目符合要求
符合要求
施工单位自查结论
经检查钢筋安装品种规格间距数量符合要求，一般项目满足要求，本检验批合格
施工单位项目技术负责人：年月日
监理（建设）单位验收结论
监理工程师（建设单位目负责人）：年月日
砖混结构的防震秘技——圈梁和构造柱
砖混结构的防震秘技——圈梁和构造柱
什么是圈梁和构造柱？
圈梁：砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。
在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。
简单地说，圈梁就是指建筑物中连续围合的梁。
构造柱：为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的。
简单地说，构造柱就是与圈梁连接，抵抗横向荷载的柱子。
为什么要设圈梁和构造柱？
经过5.12大地震的浩劫，很多人在建房之前都多了一个心眼：我的房子，抗震吗？其实，在普通的小型多层砌体建筑中，抗震的措施集中在两个构造上：圈梁和构造柱。
如果没有这两样东西，砖砌的小楼就好比一堆积木，遇到较强的震动就可能会被抖散了架；反之，如果你的房子拥有这两个构造并且按照规范设置，那么你的房子好比被安装了一个牢固的箍，具备了强有力的“抗震武器”！
圈梁和构造柱长啥样？
让我们看看图解和实际案例吧！
图解：构造柱要与圈梁地梁、基础梁整体浇筑。
与砖墙体要在结构工程有水平拉接筋连接。
如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。
构造柱钢筋绑扎规范要求
6.4 阳台处钢筋压扁：阳台下的圈梁为“L”形箍筋，吊装台 时必须注意保护，如碰坏，应将阳台吊起，修整钢筋后，再就位阳台。
6.5 构造柱伸出钢筋位移：除将构造柱伸出筋与圈梁钢筋绑牢 外，并在伸出筋处绑一道定位箍筋，浇筑完混凝土后，应立即修整。
３、绑基础底板及基础梁钢筋 （１）、按弹出的钢筋位置线，先铺底板下层钢筋。根据底板受 力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢 筋，再铺长向钢筋。 （２）、钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间 部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全 部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必须
留出搭接部位的长度。为防止骨架变形，宜采用反十字扣或套扣绑扎。 箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错 开放置。
构造柱、圈梁、板缝钢筋绑扎施工方案
砖混、外砖内模结构构造柱、圈梁、板缝钢筋绑扎施工方案一、材料要求1 钢筋：应有出厂合格证，按规定作力学性能复试，当加工过程中发生脆断等特殊情况还需作化学成分检验。
钢筋应无老锈及油污。
2 铁丝：可采用20～22号铁丝（火烧丝）或镀锌铁丝（铅丝）。
铁丝的切断长度不应过短或过长，满足使用要求即可。
3 垫块：控制混凝土保护层用的砂浆垫块、塑料卡、各种拉钩、定位卡或撑杆等。
二、主要机具钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等。
三、作业条件1 按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整，准备好垫木。
按不同规格型号堆放并垫好垫木。
2 核对钢筋级别、型号、形状、尺寸及数量，是否与设计图纸及加工配料单相同。
3 弹好标高水平线及构造柱、外砖内模混凝土墙的外皮线。
4 圈梁及板缝模板已做完预检，并将模内清理干净。
5 预应力圆孔板的端孔已按标准图（96G44）的要求堵好。
四、操作工艺(一)构造柱钢筋绑扎：1 工艺流程：2 柱钢筋绑扎：先将两根竖向受力钢筋平放在绑扎架上，并在钢筋上画出箍筋间距。
根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接的长度。
为防止骨架变形，宜采用反十字扣或套扣绑扎。
箍筋应与受力筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135º。
在柱顶、柱脚与圈梁钢筋交接的部位，应按设计和规范要求加密柱的箍筋，加密范围一般在圈梁上下均不应小于1/6层高或450mm，箍筋间距不宜大于l00mm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
有抗震要求的工程，柱顶、柱脚箍筋加密。
加密范围1/6柱高，同时不小于450mm,箍筋间距应按6d或100mm加密，进行控制，取较小值。
钢筋绑扎接头应避开箍筋加密区，同时接头范围的箍筋加密5d,且≤1Oomm。
3 修整底层伸出的构造柱搭接筋：根据己放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。
二次结构植筋、构造柱、抱框柱、过梁、后浇带钢筋隐蔽工程
ZT2_1-4-1
地下室底板后浇带
1、钢筋原材料进场质量证明文件齐全，经复试合格。 2、后浇带处钢筋配筋同此部位的顶板钢筋：钢筋的品种、级别、规格、配筋数量、位置符合设计要 求；钢筋绑扎安装无漏扣、松扣现象，观感符合要求； 3、后浇带处的钢筋的间距、位置已调整好，除去浮锈，清理干净；后浇带的两侧已剔除封堵材料， 混凝土的浮石、浮浆已剔除干净并湿润24小时，20*30遇水膨胀止水条按设计要求用水泥钉按200mm～ 500mm牢固地安装在底板截面中部，搭接严密； 4、后浇带处采用快易收口网模板，两侧砼的龄期已达到140天（2013年4月16日），后浇带处C35纤 施 维抗裂混凝土比两侧砼强度高一等级（两侧为C30P6），浇筑混凝土时混凝土的温度低于浇筑底板混凝 工 质 土时的温度； 量 自 检 情 况
2013年7月17日
验 收 结 论
施 专业工长 专业质检员 专业技术负责人
工
单
位
监理（建设）单位
设 计 单 位
2013年7月17日
年
月
日
隐蔽工程验收记录
工程名称 隐检项目 施工图图号 隐 检 依 据 设计变更号 施工标准名称 后浇带处钢筋、混凝土工程 三亚沁缘公寓 隐检部位 GS-02、GS-07 / 《混凝土结构工程施工质量验收规范》GB50204-2002
2013年7月17日
验 收 结 论
施 专业工长 专业质检员 专业技术负责人
工
单
位
监理（建设）单位
设 计 单 位
2013年7月17日
年
月
日
隐蔽工程验收记录
工程名称 隐检项目 施工图图号 隐 检 依 据 设计变更号 施工标准名称 红树林度假会展酒店4号酒店 二次结构植筋（钻孔、清孔） 隐检部位

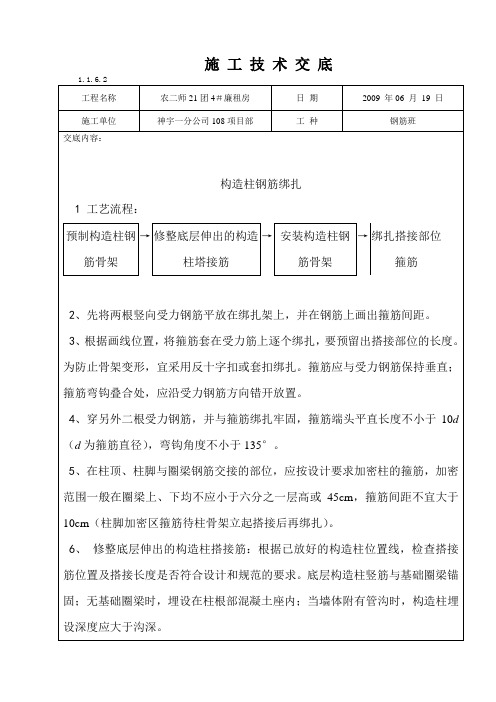

001 砖混结构构造柱钢筋
工程名称
农二师21团4＃廉租房
日期
2009年06月19日
施工单位
神宇一分公司108项目部
工种
钢筋班
交底内容：
构造柱钢筋绑扎
1工艺流程：
预制构造柱钢筋骨架
→
修整底层伸出的构造柱塔接筋
→
安装构造柱钢筋骨架
→
绑扎搭接部位箍筋
2、先将两根竖向受力钢根据画线位置，将箍筋套在受力筋上逐个绑扎，要预留出搭接部位的长度。为防止骨架变形，宜采用反十字扣或套扣绑扎。箍筋应与受力钢筋保持垂直；箍筋弯钩叠合处，应沿受力钢筋方向错开放置。
8、绑扎搭接部位钢筋：在砌砖墙大马牙槎时，沿墙高每50cm埋设两根φ6水平拉结筋，与构造柱钢筋绑扎连接。当构造柱设置在无横墙的外墙处时，构造柱钢筋与现浇或预制横梁梁端连接绑扎构造，要符合《多层砖混设置钢筋混凝土构造柱抗震设计与施工规范》（JGJ13—82）第3.2.5条的规定。
9、砌完砖墙后，应对构造柱钢筋进行修整，以保证钢筋位置及间距准确。
交底人
接受交底人
质量检查员
注：附接受交底人全体人名单
4、穿另外二根受力钢筋，并与箍筋绑扎牢固，箍筋端头平直长度不小于10d（d为箍筋直径），弯钩角度不小于135°。
5、在柱顶、柱脚与圈梁钢筋交接的部位，应按设计要求加密柱的箍筋，加密范围一般在圈梁上、下均不应小于六分之一层高或45cm，箍筋间距不宜大于10cm（柱脚加密区箍筋待柱骨架立起搭接后再绑扎）。
6、修整底层伸出的构造柱搭接筋：根据已放好的构造柱位置线，检查搭接筋位置及搭接长度是否符合设计和规范的要求。底层构造柱竖筋与基础圈梁锚固；无基础圈梁时，埋设在柱根部混凝土座内；当墙体附有管沟时，构造柱埋设深度应大于沟深。
构造柱的钢筋
构造柱的钢筋，模板，混凝土都怎么算
砖混结构的与框架结构中的相同吗
1.构造柱工程量要算上马牙槎的量。
2.构造柱常见的形式有四种：一型、T型、L型、十型。
构造柱的马牙接搓的纵间距一般为300mm，咬接高度300mm，马牙宽60mm。
为便于计算，马牙咬接宽度按全高的平均宽度1/2×60mm＝30mm计算。
若构造柱两个方向的尺寸计为a和b,则有公式：
F=a*b+0.03*n1a+0.03n2b=ab+0.03(n1a+n2b)
其中：F为构造柱计算断面积，m2
n1/n2分别为相应于a、b方向的咬接边数，其数值为0，1，2
3.在设计时表明的纵向钢筋长度不包括搭接长度，在施工时钢筋工下料时要考虑搭接长度。
所以设计中的钢筋长度是楼层高度加锚固长度
4.锚固长度规范上规定的值不包括弯钩长度。
弯钩长度是构造规定，如果纯粹是端部做个弯钩加强锚固的话就不算在规范规定的数值内，如果是伸入支座的长度不够而弯锚的话就算在规范规定的数值内。
5.构造柱模板的算法与其它砼构件不同的是其它构件只算砼与模板的接触面积就可以了.而构造柱还设及到一个马牙槎.第段的马牙槎处的工程量是马牙槎最宽处＊柱子的通长.。
梁柱节点钢筋隐蔽过程施工 旁站监理记录1
梁柱节点钢筋隐蔽过程施工旁站监理记录（Ⅱ）单位工程名称:弘润中心年月日温度最低(℃)最高(℃) 气候上午( 晴阴雨雪 )下午( 晴阴雨雪 )星期晚上( 晴阴雨雪 )旁站监理的部位: #楼层（轴/ 轴）旁站监理开始时间: 旁站监理结束时间:施工情况1、主要原材料：原材料品种规格数量复验报告钢筋HPB235HRB335HRB4002、施工企业现场质检人员到岗情况：施工现场负责人，质检员，安全员，钢筋操作工人；3、完成的工程数量（节点）个。
监理情况1、施工方现场管理人员□基本□未到位；2、强制性条文及施工方案执行情况□（1）本部位所用所有规格钢筋经验收符合设计及规范强制性条文5.2.1、5.2.2要求；□（2）钢筋加工的形状、尺寸实测偏差值为：受力钢筋顺长度方向全长的净尺寸偏差：/ /弯起钢筋的弯折位置偏差：/ /箍筋内净尺寸偏差：/ /符合设计要求且偏差符合规范5.3.4的要求；□（3）检查钢筋安装，受力钢筋品种、级别、规格和数量符合设计及规范强制性条文5.5.1要求；□（4）钢筋安装的位置符合设计及规范5.5.2要求，钢筋安装位置的允许偏差实测值为：□（5）节点柱箍筋加密区的箍筋数量、间距、弯钩角度、平直长度符合设计及规范要求，实测箍筋间距为：；□（6）钢筋的锚固长度符合设计及11G101-1图集要求，实测值为：□（7）钢筋的保护层厚度符合设计及11G101-1要求，实测值为：□（8）预埋件中心位置符合设计及规范5.5.2要求，实测值为：发现问题: 处理意见:备注:项目经理部(章): 质检员(签字):日期:项目监理机构(章): 旁站监理人员(签字): 日期 :注：表中“□”表示可选择项，被选中的项目打“√”；本表一式一份,双方签字后项目监理机构保存。
(一层构造柱)钢筋加工安装及隐蔽
钢筋制作、安装报验申请表工程名称：长乐市第五中学食堂加固工程编号：致：福州精正工程建设咨询有限公司 (监理单位)：我单位已完成了一层构造柱钢筋制作、安装工作，现报上该工程报验申请表，请予以审查和验收。
附件：1、钢筋加工工程检验批质量验收记录2、钢筋安装工程检验批质量验收记录3、隐蔽工程验收记录承包单位（章）：项目经理：日期：审查意见：项目监理机构：总/专业监理工程师：日期：（Ⅰ）010602□□020102□□单位（子单位）工程名称长乐市第五中学食堂加固工分部（子分部）工程名称混凝土结构验收部位一层构造柱施工单位福建瑞立建设工程有限公司项目经理洪潮辉分包单位/ 分包项目经理/施工执行标准名称及编号《混凝土结构工程施工质量验收规范》（GB50204-2002）施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 力学性能检验第5.2.1条符合设计和规范要求符合要求2 抗震用钢筋强度测值第5.2.2条符合设计和规范要求3 化学成分等专项检验第5.2.3条符合设计和规范要求4 受力钢筋的弯钩和弯折第5.3.1条符合设计和规范要求5 箍筋弯钩形式第5.3.2条符合设计和规范要求一般项目1 外观质量第5.2.4条符合设计和规范要求符合要求2 钢筋调直第5.3.3条符合设计和规范要求3钢筋加工的形状、尺寸受力钢筋顺长度方向全长的净尺寸±10mm 5-7-1-43 2 7 2 3 8弯起钢筋的弯折位置±20mm9 3 1 4-1-6-74 518箍筋内净尺寸±5mm 2 0 3 2-4-3-3-4-33施工单位检查评定结果专业工长（施工员）施工班组长主控项目和一般项目均符合设计和规范要求项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日（Ⅱ）010602□□020102□□单位（子单位）工程名称长乐市第五中学食堂加固工分部（子分部）工程名称混凝土结构验收部位一层构造柱施工单位福建瑞立建设工程有限公司项目经理洪潮辉分包单位/ 分包项目经理/施工执行标准名称及编号《混凝土结构工程施工质量验收规范》（GB50204-2002）施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 纵向受力钢筋的连接方式第5.4.1条符合设计和规范要求符合要求2机械连接和焊接接头的力学性能第5.4.2条符合设计和规范要求3 受力钢筋的品种、级别、规格和数量第5.5.1条符合设计和规范要求一般项目1 接头位置和数量第5.4.3条符合设计和规范要求符合要求2 机械连接、焊接的外观质量第5.4.4条符合设计和规范要求3 机械连接、焊接的接头面积百分率第5.4.5条符合设计和规范要求4 绑扎搭接头面积百分率和搭接长度第5.4.6条符合设计和规范要求5 搭接长度范围内的箍筋第5.4.6条附录B符合设计和规范要求6钢筋安装允许偏差绑扎钢筋网长、宽±10mm网眼尺寸±20mm绑扎钢筋骨架长±10mm宽、高±5mm受力钢筋间距±10mm 4 7 2 3-4-5-41 3 6排距±5mm-3-33 4 4 2 3 5 3 3保护层厚度基础±10mm柱、梁±5mm 3 2 2 6 0 5 0 2 3 2绑扎箍筋、横向钢筋间距±20mm13157 2-7-8-32-6钢筋弯起点位置20mm 5 5 2 3 6 7 4 2 6 2施工单位检查评定结果专业工长（施工员）施工班组长主控项目和一般项目均符合设计和规范要求项目专业质量检查员：年月日监理(建设)单位验收结论专业监理工程师：(建设单位项目专业技术负责人) 年月日隐蔽工程验收记录质控（建）表4.1.5.3共页第页工程名称长乐市第五中学食堂加固工程工程施工单位福建瑞立建设工程有限公司分部（子分部）工程名称混凝土结构分项工程名称钢筋工程隐蔽项目钢筋隐蔽日期隐蔽内容一层构造柱钢筋施工单位检查情况主控项目和一般项目均符合设计和规范要求隐蔽验收结论同意隐蔽施工单位质检员施工员监理（建设）单位监理工程师（建设单位项目专业技术负责人）。
地下一层构造柱钢筋(1-10)隐蔽工程检查验收记录
单位工程技术负责人：质量检查员：填表人：
注：本表适用于砼、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
Φ12、Φ14，箍筋为φ8＠100/200。
3、实际现场钢筋无锈、无油污。
4、现场钢筋采用机械加工，机械调直。
5、钢筋强度值见试验报告单。
6、分项工程质量检查评定为合格。
监理工程师验核意见：
验核人：
试验单、合格证、其它证明文件等编号
名称或直径
出厂合格证编号
试验单编号
Φ12
Φ14
参加核查人员意见：
检查人：
归档编号：C2－5－1－5
地下一层构造柱钢筋 隐蔽工程检查验收记录
工程名称：苏水南路开发商品住宅楼 建设单位：新宾房地产开发公司 图号：G-4、G-8
隐蔽部位：地下一层1-10轴施工单位：宏泰建筑公司 隐蔽日期：年月日
隐蔽检查内容：
1、按图G-4、G-8、2002G801施工，无变更。
2、设计要求：地下一层的A-E段，1-10构造柱钢筋采用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旗开得胜
读万卷书 行万里路
1
归档编号：C2－5－1－5
阁楼构造柱钢筋 隐蔽工程检查验收记录
工程名称：苏水南路开发商品住宅楼 建设单位： 新宾房地产开发公司 图 号：G-4、G-
12
隐蔽部位：阁楼11-16轴 施工单位：宏泰建筑公司隐蔽日期： 年 月
日
隐蔽检查内容：
1、 按图G-4、G-12、2002G801施工，无变更。
2、 设计要求：阁楼的A-E段，11-16构造柱钢筋采用
Φ12、Φ14，箍筋为φ8＠100/200。
3、 实际现场钢筋无锈、无油污。
4、 现场钢筋采用机械加工，机械调直。
5、 钢筋强度值见试验报告单。
6、 分项工程质量检查评定为合格。
监理工程师验核意见： 试验单、合格证、其它证明文件等编号
名称或直径 出厂合格证编号 试验单编号
Φ12
旗开得胜
读万卷书 行万里路
1
验核人： Φ14
参加核查人员意见： 检查人： φ8
单位工程技术负责人： 质量检查员： 填表人：
注：本表适用于砼、钢筋、埋地工程、砌体埋筋、屋面、回填土等工程隐蔽。
