发电机电气试验PPT课件

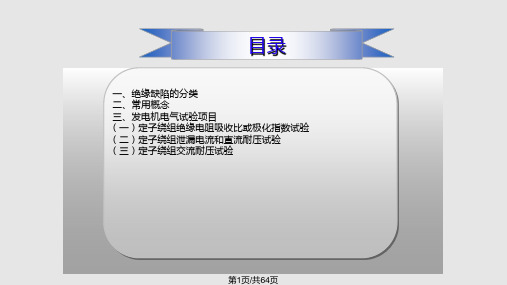

目录
（十）转子绕组绝缘匝间短路试验 （十一）发电机轴电压测量 （十二）发电机定子铁芯试验
第3页/共64页
一、绝缘缺陷的分类
（一）集中性缺陷
指缺陷集中于绝缘的某个或几个部分。如局部受 潮、局部机械损伤、绝缘内部气泡、瓷质裂纹等， 它又分为贯穿性缺陷和非贯穿性缺陷，这类缺陷 的发展速度较快，因而具有较大的危险性。
适用
第20页/共64页
三、发电机电气试验项目
（二）定子绕组泄漏电流和直流耐压试验
4、试验特点 4.1、直流试验电压可以根据不同电压等级的电气
设备随意调节。 4.2、试验时，泄漏电流是用微安表测量的，一般
以加 压1分钟的微安表读数为准。泄漏电流试验中，还可以 测量 有关数据，绘制出泄漏电流与加压时间、泄漏电流与试 验 电压关系曲线，进行全面分析，因此用泄漏电流试验检 测
值与绕组的温度有很大关系，温度升高时绝缘电阻下降很 快，一般温度每升高10℃，绝缘电阻值就下降一半。所以对 每次测量的绝缘电阻值都应换算到同一温度才能进行比较。 换算公式如下：
R2 = R1 ×10 ɑ(t2-t1)
第13页/共64页
三、发电机电气试验项目
（一）、定子绕组绝缘电阻、吸收比或极化指数试验
但由于大型发电机电压高、容量大，一方面绝缘材料 性能提高，另一方面绝缘结构复杂了，使吸收时间常数延长
第15页/共64页
三、发电机电气试验项目
（一）、定子绕组绝缘电阻、吸收比或极化指数试验
使K值小于1.3，测量极化指数就能测到稳定值,比较客观地 反映绝缘状况，所以《规程》推荐200MW以上发电机测量极 化指数。极化指数在较大范围内与定子绕组温度无关，吸收 比和定子绕组温度有关，仅在10～30℃范围内影响较小，吸 收比最好在10～30℃范围内测量，而极化指数就没有此要求。
第三讲_电能质量基本概念、标准和要求.ppt
第三讲电能质量的基本概念、定义和标准3.1 电能质量的特点及其标准3.2 频率质量和频率调整3.3电压质量和电压调整3.3.1电压值的偏差3.3.2电压值的波动和电压闪变3.3.3电压骤降或下陷3.3.4电压突升和电压裂痕3.4 波形质量和抑制谐波的措施3.5 三相电压、电流的不平衡度3.6 与风电场有关的电能质量3.6.1 风电场的电压闪变3.6.2 谐波3.6.3. 联网风力机电能质量的量测和评估3.1电能质量的特点及其标准n电能是特殊的商品。
生产、消费、储存（仓库）、损耗、选择性、价格n理想的三相交流电系统：①恒定的频率（50/60Hz）(全网统一)②规定的电压等级(分层分布)③完好的正弦电压波形完好的电压和电流波形：幅值相等，相位差120°的平衡状态。
④连续的向负荷供电。
n电能质量一般用频率、电压、波形和三相电压、电流的不平衡度来衡量。
n电气设备的额定工况与合格电能质量电能质量的特点n电能质量在空间上和时间上均处于动态变化之中，对于不同的供（或用）电点在不同的供（或用）电时刻，标志电能质量的参数是不同的。
n电能质量的标准是对一般、大多数用户的，特殊用户对电能质量有特殊的要求n电能质量的内容和标准将随着各个国家经济水平和技术的发展而不同。
n电能质量的控制需要相当的投入（包括电网结构的改进，有功功率和无功功率的平衡，各种调频、调压、滤波和无功补偿装置的使用以及调度和运行技术管理等），而且控制技术也在不断发展和完善之中。
n电能的质量不完全取决于电力生产部门，电能从生产到消耗是一个整体，电力系统的发、供、用始终处于动态平衡之中，其中任何一个环节都会对电能质量产生影响。
保证电能质量水平需要多方面的配合n不合格的电能质量不仅危害用户，而且危害电力生道者。
电能质量越出规定的危害n电流发热与电动力；电压与绝缘；电能转化成其它能量形式；——负荷率为85%的电动机，当电压下降10%～15%时则可能失去稳定；——谐波会造成功率的附加损耗及缩短设备的电气绝缘寿命（设备寿命）；——一些对电能质量敏感的设备，例如电压的一次突然凹陷可能使精密芯片的生产线上的产品报废，也可能使计算机上几十小时处理的数据丢失——加拿大的电工协会研究后指出，包括电压凹陷/振荡等瞬时突变现象和谐波在内的电能质量问题，每年会让加拿大生产损失12亿美元影响电能质量的主要因素①自然现象和灾难，如雷击；②电力设备及装置故障或保护误动作；③终端用户非线性、冲击性负荷的大量使用；④电力电子设备在发输电系统中的大量应用；⑤设备制造；⑥人为事故。
高压电气试验培训-ppt课件
工频交流耐压实验在预防性实验属于破坏行实 验，是对电气设备进展的最后绝缘检验，也是 鉴定电气设备绝缘强度的最有效方法。它能发 现电气设备主绝缘中的一切缺陷，保证电气设 备的绝缘有一定的程度和裕度。
由于电力设备在设计和制造过程中，难 免存在一些质量问题，而且在安装过程 中也能够出现损坏，由此将呵斥一些埋 伏性缺陷。电力设备在运转中经常处于 热，化学，机械振动以及其他要素的影 响，其绝缘易出现劣化，甚至失去绝缘 性能，呵斥事故。
有关统计，电力系统60％以上的停电事 故是由设备绝缘缺陷引起的。设备绝缘 的劣化，都有一个开展期，在这个开展 期，绝缘资料会发出一些物理，化学信 息，这些信息反映出绝缘形状的变化情 况。这就需求电气实验人员经过电气实 验，了解掌握绝缘情况，以便在缺点开 展的初期就可以及时准确发现缺陷并处 置。
〔3〕做好实验的善后任务。包括清理现场，妥善保管实验器具。 试4〕实验记录。对实验工程，丈量数据，试品称号，仪器编号，气候条件及实验时间等应进展详细的记录，作为分析和判别设备形状的根据，然后整理成实验报 告。
2．3．2平安措施
交接和预防性实验中的多数试品装设在发电厂， 变电站现场，由于试品的对外引线，接地安装 易触及附近的带电设备，加之人员及外界的影 响，均添加了任务的复杂性，因此，在实验工 程中，必需具备完善的平安措施。
7)变卦接线或实验终了，应首先降下电压，断 开电源，并将升压安装的高压部分短路接地。
8)未装接地线的大容量试，应先放电再进展 实验。
3．电气实验的总体要求
电气设备的预防性实验是判别设备能否继续投 入运转，预防性设备损坏及保证平安运转的重 要措施。凡电力预防性实验，均应根据<电气 设备预防性实验规程>要求进展预防性实验。
电网建设工程质量验收管理PPT课件
单位工程质量验收 施工承包单位在完成一个单位（子单位）工程的全 部施工内容，并经施工单位“三级自检”验收合格后， 填写《单位（子单位）工程质量报审表》（DJB-A4-05） 向项目监理部提出报验。
第9页/共24页
2.4.1.2监理——工程质量中间验收初检
监理部应在施工单位完全或基本完成本阶段单 位工程，并完成“三级自检”，收到施工单位的 《工程质量中间验收申请表》（DJB-A4-06）及其 《三级自检报告》和自检资料后，开展工程质量中 间验收初检。合格后提出《监理中间验收初检报告》 和《监理初步竣工验收报告》，并在《工程质量中 间验收申请表》（DJB-A4-06）上签署审查意见后， 一并报建设管理单位，申请中间验收。
第10页/共24页
●监理中间验收初检，应全查内业资料，对照《分项工程 质量检验评定表》随机抽检工程实体，抽查率为30— 100% ，并覆盖所有检查批或检验批，且覆盖《分项工程 质量检验评定表》中“性质”为“主要”的所有项目。抽 检的内容与比例与施工单位公司级专检基本相同。●理部 中间验收初检抽检内容与比例.doc ●监理初检应独立进行，不得与施工单位公司级自检合并 进行，并不得聘用同一工程的施工人员。但监理巡视、旁 站、平行检验过程中积累的不可变记录（如基础坑深、基 础断面尺寸等）可作为监理初检的依据。
第5页/共24页
2.3 施工单位的“三级自检” 分项工程（或检验批）竣工后，施工单位依据《分 项工程质量检验评定表》 ，对施工质量实行班组自检、 分公司（或项目部）复检和公司专检。
第6页/共24页
2.3 施工单位的“三级自检”
施工班组自检
由班组质检员，对照《分项工程质量检 验评定表》，对所有“检验项目”开展 100%检查验收。
第三章预防性试验-PPT课件
本章内容
4.1 绝缘电阻、吸收比的测量 4.2 介质损耗角正切的测量 4.3 局部放电的测量 4.4 绝缘油性能检测 习题与思考题
返回
4.1 绝缘电阻、吸收比的测量
绝缘电阻是一切电介质和绝缘结构的绝缘状态
最基本的综合性特性参数。由于电气设备中大多采
用组合绝缘和层式结构，故在直流电压下均会有明 显的吸收现象，使外电路中出现一个随时间而衰减 的吸收电流。
图4-1 兆欧表的原理接线图
图4-1 兆欧表的原理接线图
图中G为手摇(或电动) 直流发电机，也可能是交 流发电机经晶体二极管整 流。M为流比计式的测量机 构，包括处在永磁磁场内 的可动部分电压线圈LV和 电流线圈LA。在把被试物 接到两个测量端子L和E之 间时，摇动发电机手柄， 直流电压就加到两个并联 的支路上。
二.吸收比的测量
1.吸收比k
R K R
" 60 " 15
吸收比大小可反映绝缘干燥或受潮k值 大(大于或等于1.3)绝缘良好,吸收现象明 显;反之,绝缘受潮,吸收现象不明显
2.方法
按测绝缘电阻的方法测15秒和60秒时 的电阻 再按公式
R K R
" 60 " 15
可求得k
测量绝缘电阻能有效地发现下列缺陷：总体绝 缘质量欠佳；绝缘受潮；两极间有贯穿性的导电通
目前得到广泛应用而且比较成功的方法是电的 方法，即测量绝缘中的气隙发生放电时的电脉冲。 它不仅可以判断局部放电的有无，还可以判定放电 的强弱。 4.3.1 局部放电测量的基础
4.3.2 局部放电测量的脉冲电流法
4.3.3 局部放电测量的非电检测法
返回
4.3.1 局部放电测量的基础
(a)示意图
电能质量分析与案例(电力节能公司)PPT课件
有源滤波器
有源滤波器能够滤除谐波电流，改善电网的谐波污染问题 。
有源滤波器通过实时监测谐波电流的大小和频率，产生相 反的谐波电流进行抵消，从而消除谐波对电网的影响。有 源滤波器具有响应速度快、补偿效果好等优点，广泛应用 于电力、冶金、化工等行业的谐波治理。
设备老化、谐波污染
详细描述
该钢铁企业由于设备老化，导 致电能质量下降，出现谐波污
染问题。
解决方案
采用有源滤波器进行谐波治理 ，同时对老旧设备进行更新改
造。
实施效果
电能质量明显提升，有效降低 了谐波对电力系统的影响。
某大型商场电能质量改善方案
总结词
电压波动、功率因数低
详细描述
解决方案
实施效果
该大型商场在用电高峰 期出现电压波动和功率
电能质量标准与指标
总结词
标准与指标
详细描述
电能质量标准是衡量电能质量的依据，包括国际标准、国家标准和行业标准等。 电能质量指标则是用于衡量电能质量的具体参数，如电压偏差、频率偏差、波 形畸变率等。
电能质量的影响因素
总结词
影响因素分析
详细描述
电能质量受到多种因素的影响，包括电力系统的运行状态、负荷特性、设备故障、自然灾害等。这些因素可能导 致电压波动、谐波干扰、暂态事件等问题，影响电力系统的稳定性和可靠性。
02
电能质量问题分析
电压波动与闪变
电压波动
电压幅值快速变化，在正弦波形 基础上出现不规则波动。
闪变
由于电压波动引起的照明灯光闪 烁，影响视觉舒适度。
