第十二章 天棚工程优品ppt
第十二章 天棚工程
天棚的造型是多种多样的，除平面型外有多种起伏型。 起伏型吊顶即上凸或下凹的形式，它可有两个或更多的高 低层次，其剖面有梯形、圆拱形、折线形等。水平面上有 方、圆、菱、三角、多边形等几何形状。
二、定额应用
省建筑工程预算定额（03版）下册第十二分部天 棚工程包括天棚抹灰、天棚吊顶、灯槽、灯带及 风口等三部分。 天棚抹灰分砼天棚、钢板网天棚、板条及其他板 面天棚抹灰。 天棚吊顶分天棚骨架和天棚饰面。 灯槽、灯带分悬挑式、嵌入式，风口分实木和铝 合金。
三、计算案例
某工程天棚平面如图8-4，设计为U38不上人型轻钢龙 骨石膏板吊顶，龙骨网格350×350。计算天棚装饰费 用。
工程量：跌级式，S=0.6×（4.5+7.5）×2=14.4 m2 =49.59-14.4=35.19 m2
天棚吊顶工程量清单项目包括：天棚吊顶、格棚吊顶、吊筒吊顶、藤条造型悬挂吊顶、织物软雕吊顶、网架（装饰）吊顶六个项目，
墙、垛、柱、附墙烟囱、检查口和管道所占的面积，带梁天棚。 梁两侧抹灰面积并入天棚面积内，板式楼梯底面抹灰按斜面积计 算，锯齿形楼梯底板抹灰按展开面积计算。
天棚吊顶
内计算。板式楼梯底面抹灰按斜面积计算。 2、天棚吊顶骨架工程量按设计图示尺寸以水平投影面积 计算。 不扣除间壁墙、检查口、附墙烟囱、柱、垛和管道 所占的面积，但应扣除与天棚相连的窗帘箱等所占的面积。 3、阶梯式（跌级式）天棚的计算范围以阶梯式（跌级式）
最上（下）一级边沿加30cm计算。
4、拱形及下凸弧形天棚按起拱或下凸弧起止的范围以平 不扣除间壁墙、垛、柱、附墙烟囱、检查口和管道所占的面积，带梁天棚。
4、天棚曲边系指天棚迭落等侧面的弧形部分面层，曲面是指天 棚平面的弧形部分面层。
天棚的造型是多种多样的，除平面型外有多种起伏型。 起伏型吊顶即上凸或下凹的形式，它可有两个或更多的高 低层次，其剖面有梯形、圆拱形、折线形等。水平面上有 方、圆、菱、三角、多边形等几何形状。
二、定额应用
省建筑工程预算定额（03版）下册第十二分部天 棚工程包括天棚抹灰、天棚吊顶、灯槽、灯带及 风口等三部分。 天棚抹灰分砼天棚、钢板网天棚、板条及其他板 面天棚抹灰。 天棚吊顶分天棚骨架和天棚饰面。 灯槽、灯带分悬挑式、嵌入式，风口分实木和铝 合金。
三、计算案例
某工程天棚平面如图8-4，设计为U38不上人型轻钢龙 骨石膏板吊顶，龙骨网格350×350。计算天棚装饰费 用。
工程量：跌级式，S=0.6×（4.5+7.5）×2=14.4 m2 =49.59-14.4=35.19 m2
天棚吊顶工程量清单项目包括：天棚吊顶、格棚吊顶、吊筒吊顶、藤条造型悬挂吊顶、织物软雕吊顶、网架（装饰）吊顶六个项目，
墙、垛、柱、附墙烟囱、检查口和管道所占的面积，带梁天棚。 梁两侧抹灰面积并入天棚面积内，板式楼梯底面抹灰按斜面积计 算，锯齿形楼梯底板抹灰按展开面积计算。
天棚吊顶
内计算。板式楼梯底面抹灰按斜面积计算。 2、天棚吊顶骨架工程量按设计图示尺寸以水平投影面积 计算。 不扣除间壁墙、检查口、附墙烟囱、柱、垛和管道 所占的面积，但应扣除与天棚相连的窗帘箱等所占的面积。 3、阶梯式（跌级式）天棚的计算范围以阶梯式（跌级式）
最上（下）一级边沿加30cm计算。
4、拱形及下凸弧形天棚按起拱或下凸弧起止的范围以平 不扣除间壁墙、垛、柱、附墙烟囱、检查口和管道所占的面积，带梁天棚。
4、天棚曲边系指天棚迭落等侧面的弧形部分面层，曲面是指天 棚平面的弧形部分面层。
天棚工程量计算
精选ppt
解：根据计算规则， 轻钢龙骨工程量= （4.24-0.12*2）* （4.04-0.12*2） =15.20m²
13
第四章 建筑装饰装修工程量计算
(二）天棚工程量计算
一、天棚龙骨工程量计算 2、如图，某办公室顶面图，根据计算规则，计算天棚龙骨工程量。
柱子尺寸：600*600mm
解：根据计算 规则，轻钢龙 骨工程量= （10.8-0.24）* （7.2-0.24）
精选ppt
23
第四章 建筑装饰装修工程量计算
精选ppt
24
第四章 建筑装饰装修工程量计算
(三）课堂小结 1、天棚工程项目分类 2、天棚龙骨、基层、面层等工程量计算规则
(四）作业布置 习题集关于天棚工程量计算相关内容
精选ppt
25
以轻钢龙骨石膏板天棚为例，其施工流程为：
弹线→安装吊杆→安装大龙骨→安装中龙骨→安装小龙骨→安装罩棉板→ 安装压条→刷防锈漆
认识常用工具
弹线
精选ppt
7
第四章 建筑装饰装修工程量计算 轻钢龙骨吊顶的施工流程：
安装吊杆和主龙骨
安装中、小龙骨
精选ppt
8
第四章 建筑装饰装修工程量计算 轻钢龙骨吊顶的施工流程： 安装纸面石膏板板、刷防锈漆
精选ppt
2
室内与室外的限定 • 地台 • 墙体 • 顶盖
精选ppt
3
顶盖的特点 • 质轻 • 牢固 • 隔音 • 隔热 • 防火 • 美观
精选ppt
4
第四章 建筑装饰装修工程量计算
四、天棚工程量计算
（一）天棚工程项目内容; 按造型分：
①平面跌级天棚（天棚面层是否在同一标高） ②艺术造型天棚 ③其它天棚（铝格栅、木格栅、网架）
解：根据计算规则， 轻钢龙骨工程量= （4.24-0.12*2）* （4.04-0.12*2） =15.20m²
13
第四章 建筑装饰装修工程量计算
(二）天棚工程量计算
一、天棚龙骨工程量计算 2、如图，某办公室顶面图，根据计算规则，计算天棚龙骨工程量。
柱子尺寸：600*600mm
解：根据计算 规则，轻钢龙 骨工程量= （10.8-0.24）* （7.2-0.24）
精选ppt
23
第四章 建筑装饰装修工程量计算
精选ppt
24
第四章 建筑装饰装修工程量计算
(三）课堂小结 1、天棚工程项目分类 2、天棚龙骨、基层、面层等工程量计算规则
(四）作业布置 习题集关于天棚工程量计算相关内容
精选ppt
25
以轻钢龙骨石膏板天棚为例，其施工流程为：
弹线→安装吊杆→安装大龙骨→安装中龙骨→安装小龙骨→安装罩棉板→ 安装压条→刷防锈漆
认识常用工具
弹线
精选ppt
7
第四章 建筑装饰装修工程量计算 轻钢龙骨吊顶的施工流程：
安装吊杆和主龙骨
安装中、小龙骨
精选ppt
8
第四章 建筑装饰装修工程量计算 轻钢龙骨吊顶的施工流程： 安装纸面石膏板板、刷防锈漆
精选ppt
2
室内与室外的限定 • 地台 • 墙体 • 顶盖
精选ppt
3
顶盖的特点 • 质轻 • 牢固 • 隔音 • 隔热 • 防火 • 美观
精选ppt
4

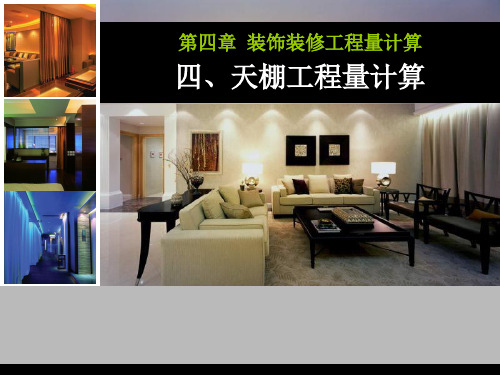

第四章 建筑装饰装修工程量计算
四、天棚工程量计算
（一）天棚工程项目内容; 按造型分：
①平面跌级天棚（天棚面层是否在同一标高） ②艺术造型天棚 ③其它天棚（铝格栅、木格栅、网架）
演讲稿11.天棚工程.ppt
最上（下）一级边沿加30cm计算。
优选文档
6
4、拱形及下凸弧形天棚按起拱或下凸弧起止的范围以平 方米计算。
5、天棚饰面（基层板）工程量按展开面积计算，不扣除 0.3㎡以内孔洞所占的面积。
6、悬挑式灯槽（带），按灯槽（带）面层展开面积计算。 嵌入式灯槽按槽内面层展开面积计算。
优选文档
7
三、计算案例
某工程天棚平面如图8-4，设计为U38不上人型轻钢龙 骨石膏板吊顶，龙骨网格350×350。计算天棚装饰费 用。
优选文档
8
解：1、天棚骨架：平面，查定额12-42#，基价为26.28元/ m2 跌级式，查定额12-43#，基价为34.84元/ m2
工程量：跌级式，S=0.6×（4.5+7.5）×2=14.4 m2 平面，S=（4.5+0.6×2）×（7.5+0.6×2）-14.4
优选文档
14
2、格棚、吊筒、藤条造型悬挂、
织物软雕及网架（装饰）吊顶
(1)、格棚吊顶清单项目特征：龙骨类型、材料种类、规格中距，基层
材料种类、规格，面层材料品种、规格、品牌、颜色，防护材料种类、 油漆品种、刷漆遍数。
吊筒吊顶清单项目特征：底层厚度、砂浆配合比，吊筒形状、规
格、颜色、材料品种，刷防护材料种类，油漆品种、刷漆遍数。
优选文档
1
天棚的造型是多种多样的，除平面型外有多种起伏型。 起伏型吊顶即上凸或下凹的形式，它可有两个或更多的高 低层次，其剖面有梯形、圆拱形、折线形等。水平面上有 方、圆、菱、三角、多边形等几何形状。
优选文档
2
二、定额应用
省建筑工程预算定额（03版）下册第十二分部天 棚工程包括天棚抹灰、天棚吊顶、灯槽、灯带及 风口等三部分。
优选文档
6
4、拱形及下凸弧形天棚按起拱或下凸弧起止的范围以平 方米计算。
5、天棚饰面（基层板）工程量按展开面积计算，不扣除 0.3㎡以内孔洞所占的面积。
6、悬挑式灯槽（带），按灯槽（带）面层展开面积计算。 嵌入式灯槽按槽内面层展开面积计算。
优选文档
7
三、计算案例
某工程天棚平面如图8-4，设计为U38不上人型轻钢龙 骨石膏板吊顶，龙骨网格350×350。计算天棚装饰费 用。
优选文档
8
解：1、天棚骨架：平面，查定额12-42#，基价为26.28元/ m2 跌级式，查定额12-43#，基价为34.84元/ m2
工程量：跌级式，S=0.6×（4.5+7.5）×2=14.4 m2 平面，S=（4.5+0.6×2）×（7.5+0.6×2）-14.4
优选文档
14
2、格棚、吊筒、藤条造型悬挂、
织物软雕及网架（装饰）吊顶
(1)、格棚吊顶清单项目特征：龙骨类型、材料种类、规格中距，基层
材料种类、规格，面层材料品种、规格、品牌、颜色，防护材料种类、 油漆品种、刷漆遍数。
吊筒吊顶清单项目特征：底层厚度、砂浆配合比，吊筒形状、规
格、颜色、材料品种，刷防护材料种类，油漆品种、刷漆遍数。
优选文档
1
天棚的造型是多种多样的，除平面型外有多种起伏型。 起伏型吊顶即上凸或下凹的形式，它可有两个或更多的高 低层次，其剖面有梯形、圆拱形、折线形等。水平面上有 方、圆、菱、三角、多边形等几何形状。
优选文档
2
二、定额应用
省建筑工程预算定额（03版）下册第十二分部天 棚工程包括天棚抹灰、天棚吊顶、灯槽、灯带及 风口等三部分。
第十二章-天棚工程量计算
第十二章 天棚工程量计算
第一节 清单工程量计算 第二节 定额工程量计算
天棚工程清单列项
天棚工程
一、天棚抹灰 二、天棚吊顶 三、采光天棚 四、天棚其他装饰
N.1天棚抹灰
第
十
分部
项目
二
章
天
N.1天棚抹 灰
天棚抹灰
棚
工
程
量
计算规则
按设计图示尺寸以水平投影面 积计算。不扣除间壁墙、垛、 柱、附墙烟囱、检查口和管道 所占的面积，带梁天棚的梁两 侧抹灰面积并入天棚面积内， 板式楼梯底面抹灰按斜面积计 算，锯齿形楼梯底板抹灰按展 开面积计算
项目计算。其工程量同面层工程量。 • (4)龙骨及饰面工程量。
龙骨及饰面工程量，按吊顶面层的工程量计算规则执行。 • (5)天棚增开检查孔工程量。
天棚增开检查孔工程量，按增开“个”数计算。 • (6)格式灯孔、筒灯孔工程量。
格式灯孔、筒灯孔工程量，均按“个”数计算。
• (7)天棚保温材料工程量。 天棚保温材料工程量，设计实铺面积以“m2”计算。
2、注意事项
• （1）带有钢筋混凝土梁的天棚抹灰，梁 的两侧面抹灰面积，应并入天棚抹灰工程 量内计算。
• （2）密肋梁、井字梁天棚抹灰工程量， 以展开面积计算。
• （3）檐口天棚的抹灰面积并入相应的天 棚抹灰工程量内计算。
• （4）天棚中的折线、灯槽线、圆弧形线 、拱形线等艺术形式的抹灰，按展开面积 计算。
• （7）若设计板底做 天棚抹灰时，不得 另列项目计算勾缝 。
• （8）楼梯板底的抹 灰已综合在楼梯抹 灰面层综合基价中 ，不另列项目计算 。
天棚抹混合砂浆 梁板现浇
计算抹灰工程量 （墙厚240）
S=（9-0.24）×（6-0.24） 主梁侧S=[（9-0.24)×0.6-0.2×0.2×2)]×2×2 次梁侧S=[（6-0.24)×0.2-0.3×0.2×2)]×2×2
第一节 清单工程量计算 第二节 定额工程量计算
天棚工程清单列项
天棚工程
一、天棚抹灰 二、天棚吊顶 三、采光天棚 四、天棚其他装饰
N.1天棚抹灰
第
十
分部
项目
二
章
天
N.1天棚抹 灰
天棚抹灰
棚
工
程
量
计算规则
按设计图示尺寸以水平投影面 积计算。不扣除间壁墙、垛、 柱、附墙烟囱、检查口和管道 所占的面积，带梁天棚的梁两 侧抹灰面积并入天棚面积内， 板式楼梯底面抹灰按斜面积计 算，锯齿形楼梯底板抹灰按展 开面积计算
项目计算。其工程量同面层工程量。 • (4)龙骨及饰面工程量。
龙骨及饰面工程量，按吊顶面层的工程量计算规则执行。 • (5)天棚增开检查孔工程量。
天棚增开检查孔工程量，按增开“个”数计算。 • (6)格式灯孔、筒灯孔工程量。
格式灯孔、筒灯孔工程量，均按“个”数计算。
• (7)天棚保温材料工程量。 天棚保温材料工程量，设计实铺面积以“m2”计算。
2、注意事项
• （1）带有钢筋混凝土梁的天棚抹灰，梁 的两侧面抹灰面积，应并入天棚抹灰工程 量内计算。
• （2）密肋梁、井字梁天棚抹灰工程量， 以展开面积计算。
• （3）檐口天棚的抹灰面积并入相应的天 棚抹灰工程量内计算。
• （4）天棚中的折线、灯槽线、圆弧形线 、拱形线等艺术形式的抹灰，按展开面积 计算。
• （7）若设计板底做 天棚抹灰时，不得 另列项目计算勾缝 。
• （8）楼梯板底的抹 灰已综合在楼梯抹 灰面层综合基价中 ，不另列项目计算 。
天棚抹混合砂浆 梁板现浇
计算抹灰工程量 （墙厚240）
S=（9-0.24）×（6-0.24） 主梁侧S=[（9-0.24)×0.6-0.2×0.2×2)]×2×2 次梁侧S=[（6-0.24)×0.2-0.3×0.2×2)]×2×2
【优文档】天棚装饰工程定额计量与计价天棚工程构造PPT
建筑装饰工程技术专业 教学资源库
——建筑装饰工程计量与计价
学习情境一、建筑装饰工程计量与计价基础 学习情境二、建筑装饰工程定额计价
学习情境三、建筑装饰工程清单计价 学习情境四、工程造价软件 学习情境五、建筑装饰工程造价全过程工作
学习情境二、建筑装饰工程定额计价
项目9 天棚装饰工程定额计量与计价
项目9 天棚装饰工程定额计量与计价
井格式梁板结构等。
天棚工程构造
直接式天棚构造
• 1、直接式顶棚
项目9 天棚装饰工程定额计量与计价
天棚工程构造
直接式天棚构造
项目9 天棚装饰工程定额计量与计价
在板底打底后再抹灰、喷 涂、裱糊等。
天棚工程构造
直接式天棚构造
项目9 天棚装饰工程定额计量与计价
在板底 粘贴轻 质装饰 吸声板、 石膏板 和线条 等。
天棚工程构造
天棚概述
• 1、天棚定义：天 棚是位于楼盖和屋盖 下的装饰构造，又称 顶棚。 • 2、顶棚的作用
满足使用功能； 装饰室内空间
项目9 天棚装饰工程定额计量与计价
天棚工程构造
项目9 天棚装饰工程定额计量与计价
天棚概述 • 3、顶棚类型
是在楼板底面直 接喷浆、抹灰， 涂料或粘贴装饰
钉接
天棚工程构造
悬吊式天棚构造 • 龙骨
项目9 天棚装饰工程定额计量与计价
主龙骨与吊杆
螺栓连接； 吊件勾挂； 绑扎吊挂； 钉接。
主龙骨与次龙骨
吊挂件勾挂； 吊木(方木吊筋) 钉接； 钉接。
天棚工程构造
悬吊式天棚构造 • 龙骨
项目9 天棚装饰工程定额计量与计价
(a)用扁铁固定; (b) 用木方固定； (c) 用角铁固定； (d) 木龙骨骨架连接； (e) 木龙骨凹槽榫连接
——建筑装饰工程计量与计价
学习情境一、建筑装饰工程计量与计价基础 学习情境二、建筑装饰工程定额计价
学习情境三、建筑装饰工程清单计价 学习情境四、工程造价软件 学习情境五、建筑装饰工程造价全过程工作
学习情境二、建筑装饰工程定额计价
项目9 天棚装饰工程定额计量与计价
项目9 天棚装饰工程定额计量与计价
井格式梁板结构等。
天棚工程构造
直接式天棚构造
• 1、直接式顶棚
项目9 天棚装饰工程定额计量与计价
天棚工程构造
直接式天棚构造
项目9 天棚装饰工程定额计量与计价
在板底打底后再抹灰、喷 涂、裱糊等。
天棚工程构造
直接式天棚构造
项目9 天棚装饰工程定额计量与计价
在板底 粘贴轻 质装饰 吸声板、 石膏板 和线条 等。
天棚工程构造
天棚概述
• 1、天棚定义：天 棚是位于楼盖和屋盖 下的装饰构造，又称 顶棚。 • 2、顶棚的作用
满足使用功能； 装饰室内空间
项目9 天棚装饰工程定额计量与计价
天棚工程构造
项目9 天棚装饰工程定额计量与计价
天棚概述 • 3、顶棚类型
是在楼板底面直 接喷浆、抹灰， 涂料或粘贴装饰
钉接
天棚工程构造
悬吊式天棚构造 • 龙骨
项目9 天棚装饰工程定额计量与计价
主龙骨与吊杆
螺栓连接； 吊件勾挂； 绑扎吊挂； 钉接。
主龙骨与次龙骨
吊挂件勾挂； 吊木(方木吊筋) 钉接； 钉接。
天棚工程构造
悬吊式天棚构造 • 龙骨
项目9 天棚装饰工程定额计量与计价
(a)用扁铁固定; (b) 用木方固定； (c) 用角铁固定； (d) 木龙骨骨架连接； (e) 木龙骨凹槽榫连接
天 棚 工 程
第十章 装饰装修工程
能力训练
❖ 【解】天棚抹灰清单工程量按设计图示尺寸 以水平投影面积计算，带梁天棚梁两侧抹灰 面积并入天棚面积内，即：
S=19.74×13.56+（0.65－0.12）（梁净
高） ×13.56×2（梁的两个侧面）×4
=325.17 m2
天棚抹灰工程量清单见下表：
序号 项目编码
项目名称
天棚工程计价——天棚抹灰
❖ 天棚抹灰清单项目可组合的主要内容及对 应的消耗量定额子目参见下表：
项目编码
项目名称
计量 单位
主要工程内容
对应定额子目
水泥砂浆及水泥石灰 1.基层清理、 膏砂浆底面
建10-72～10-78
底层抹灰、
020301001 天棚抹灰 m2 抹面层
石灰膏砂浆底
建10-79～10-84
建筑工程计量与计价
天棚工程 ❖天棚工程包括天棚抹灰、天棚吊顶、
天棚其他装饰等3个子项。
第十章 装饰装修工程
天棚工程计量——天棚抹灰
❖ 天棚抹灰适用于在各种基层（混凝土现浇 板、预制板、木板条等）上的抹灰工程。
❖ 天棚抹灰工程量按设计图示尺寸以水平投 影面积计算。不扣除间壁墙、垛、柱、附 墙烟囱、检查口和管道所占的面积，带梁 天棚、梁两侧抹灰面积并入天棚面积内， 板式楼梯底面抹灰按斜面积计算，锯齿形 楼梯底板抹灰按展开面积计算。
第十章 装饰装修工程
天棚工程计量——天棚吊顶
❖ 天棚吊顶按设计图示尺寸以水平投影面积计算， 天棚面中的灯槽及跌级、锯齿形、吊挂式、藻井 式天棚面积不展开计算，不扣除间壁墙、检查口、 附墙烟囱、柱垛和管道所占面积，扣除单个 0.3m2 以外的孔洞、独立柱及与天棚相连的窗帘 盒所占的面积。
能力训练
❖ 【解】天棚抹灰清单工程量按设计图示尺寸 以水平投影面积计算，带梁天棚梁两侧抹灰 面积并入天棚面积内，即：
S=19.74×13.56+（0.65－0.12）（梁净
高） ×13.56×2（梁的两个侧面）×4
=325.17 m2
天棚抹灰工程量清单见下表：
序号 项目编码
项目名称
天棚工程计价——天棚抹灰
❖ 天棚抹灰清单项目可组合的主要内容及对 应的消耗量定额子目参见下表：
项目编码
项目名称
计量 单位
主要工程内容
对应定额子目
水泥砂浆及水泥石灰 1.基层清理、 膏砂浆底面
建10-72～10-78
底层抹灰、
020301001 天棚抹灰 m2 抹面层
石灰膏砂浆底
建10-79～10-84
建筑工程计量与计价
天棚工程 ❖天棚工程包括天棚抹灰、天棚吊顶、
天棚其他装饰等3个子项。
第十章 装饰装修工程
天棚工程计量——天棚抹灰
❖ 天棚抹灰适用于在各种基层（混凝土现浇 板、预制板、木板条等）上的抹灰工程。
❖ 天棚抹灰工程量按设计图示尺寸以水平投 影面积计算。不扣除间壁墙、垛、柱、附 墙烟囱、检查口和管道所占的面积，带梁 天棚、梁两侧抹灰面积并入天棚面积内， 板式楼梯底面抹灰按斜面积计算，锯齿形 楼梯底板抹灰按展开面积计算。
第十章 装饰装修工程
天棚工程计量——天棚吊顶
❖ 天棚吊顶按设计图示尺寸以水平投影面积计算， 天棚面中的灯槽及跌级、锯齿形、吊挂式、藻井 式天棚面积不展开计算，不扣除间壁墙、检查口、 附墙烟囱、柱垛和管道所占面积，扣除单个 0.3m2 以外的孔洞、独立柱及与天棚相连的窗帘 盒所占的面积。
天棚装饰工程定额计量与计价--天棚工程构造课件 (一)
天棚装饰工程定额计量与计价--天棚工程构造课件 (一)随着社会经济的发展和人民生活水平的提高，人们对于居住环境和公共场所的舒适度和美观度的要求越来越高，天棚作为装饰工程中不可或缺的一部分，其构造与设计显得格外重要。
天棚装饰工程定额计量与计价，对于天棚工程的施工成本、质量、进度等方面都起到了重要的作用。
一、天棚装饰工程定额计量天棚装饰工程的定额计量包括了材料、工程量、预留量、损耗量等各种因素。
在进行天棚装饰工程定额计量时，要根据天棚的具体工程量进行细致的分析和计算，确定所用材料的种类和数量。
同时，应根据设计要求和施工规范，为天棚装饰工程预留合适的材料和工程量，考虑到现场实际施工中出现的一些意外情况，预留一定的损耗量，以确保天棚工程的施工质量和安全性。
二、天棚装饰工程计价天棚装饰工程的计价主要考虑到以下几个方面：1.材料费用：根据所选材料的种类和数量，确定材料费用；2.人工费用：根据施工人员的数量和工作时间确定人工费用，同时考虑到技术难度和施工环境等因素对人工费用的影响；3.机械费用：根据承包方自有的机械设备和所需租赁机械设备的种类和数量，确定机械费用；4.管理费用：包括了工程管理人员的工资、劳动保险、劳动纠纷处理等各项管理费用；5.其他费用：包括了材料预留费用、工程保险费用、工程验收费用等各项相关费用。
在进行天棚装饰工程计价时，应该综合考虑上述各个方面的因素，确定合理的装修工程费用。
三、天棚工程构造课件针对天棚工程的具体需求和施工特点，进行天棚工程课件的制作，有助于提高施工效率和施工质量。
天棚工程构造课件应该包含以下内容：1.天棚工程的施工流程：详细叙述天棚工程施工的步骤和要求，使施工人员能够清晰地理解并深入掌握天棚工程的施工过程；2.天棚工程施工注意事项：强调天棚工程施工中应该注意的一些问题和细节，避免因为漏项或者质量不达标而造成的后期维护麻烦和额外的费用；3.天棚工程材料配比和选用：根据天棚工程的设计要求和功能需求，添加详细的材料配比和选用说明，增加天棚工程的实用性和美观度；4.天棚工程质量验收标准：强调天棚工程质量验收的标准和流程，明确各方责任，保证天棚工程合格率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作内容： （1）木龙骨 A11-163 （2）基层 A11-170 （3）面层 A11-192
.
20
.
21
.
22
.
23
.
24
例4
如图所示，某酒店豪华接待室的吊顶平面布 置图，求其吊顶分部分项工程费。
.
25
例5如图所示，吊顶做法为轻钢龙骨纸面石膏 板，求其分部分项工程费。
.
26
例5 清单项目设置：020302001001 天棚吊顶
主梁 300×400
次梁 150×250
次梁 主梁
.
15
解：
020301001001天棚抹灰
S=(6.6-0.24)*(4.4-0.24)+(4.4-0.24-
0.3*2)*(0.25-0.12)+(6.6-0.24-0.15*2)*(0.4-
0.12)+(0.3-0.15)*0.15*4=28.71m2 工作内容： （1）底层 （2）面层 套定额A11-1
总工程量为： 294.8+24.48+24.96+14.4=358.64 m2
.
28
.
27
2、高200mm的侧面面积 （10+0.2×2+2+0.2×2）×2×0.2+（14+0.4+6+0.4） ×2×0.2+（18+0.4+10+0.4）×2×0.2=24.96 m2
3、高120 mm的侧面面积 （10+2）×2×0.12+（14+6）×2×0.12+（18+10） ×2×0.12=14.4 m2
.
3
吊筒吊顶：用某种材料做成筒状的装饰，悬吊于顶棚， 形成某种特定装饰效果，就叫吊筒式吊顶。
.
4
藤条造型悬挂吊顶
.
5
织物软雕吊顶
.
6
.
7
.
8
11.2 清单工程量计算规则
1、天棚抹灰 按设计图示尺寸以水平投影面积计算。 ①不扣除间壁墙、柱、垛、附墙烟道、检查口和管道所占的 面积 ②檐口天棚、带梁天棚梁的两侧抹灰面积并入天棚面积内
.
9
③板式Байду номын сангаас梯底面抹灰按斜面积计算，锯齿形楼梯底板抹灰按展开 面积计算
.
10
计算公式 S=S楼层-（L中+L内）×墙厚+S梁侧面+S雨蓬阳台+ S楼梯
.
11
2、天棚吊顶
按设计图示尺寸以水平投影以m2计算。 ①不扣除间壁墙、检查口、附墙烟道、柱垛和管道所占的面积 ②扣除0.3m2以上孔洞、独立柱及与天棚相连的窗帘盒所占面积
.
16
【例2】 某工程如图所示， 预制钢筋混凝土板底吊不上
人型装配式U型轻钢龙骨，间距450ｍｍ×450 ｍｍ，龙骨上铺钉胶合板，面层粘贴铝塑板， 尺寸如图所示， 计算天棚工程量。
间壁墙
空心板 大龙骨
小龙骨 铝塑板
.
17
解：020302001001 天棚吊顶 清单工程量：
S＝(12－0.24)×(6－0.24)－0.30×0.30＝67.65ｍ2
第11章 天棚工程 11、天棚工程
.
1
第11章 天棚面工程
11.1. 清单项目列项
天棚工程
天棚抹灰 天棚吊顶
天棚其他装饰
.
天棚抹灰 天棚吊顶 格栅吊顶 吊筒吊顶 藤条造型悬挂吊顶 织物软雕吊顶 网架（装饰）吊顶
灯带
2
送风口、回风口
格栅吊顶：灯具等可装在天花内，广泛应用于大型商场、酒吧、 候车室、机场、地铁等场站，大方美观、历久如新。
工作内容： （1）轻钢龙骨
A11-34
（2）天棚基层 A11-85
（3）天棚面层 A11-102
定额规则： 天棚龙骨：同清单 天棚基层、面层：均按设计图示尺寸以展开面积计算
.
18
【例3】某三级天棚尺寸如图所示，钢筋混凝土 板下吊木龙骨，基层板为胶合板，面层为石膏板， 计算天棚清单项目费。
.
19
解：020302001001天棚吊顶 (8-0.24)*(6-0.24)=44.70m2
工作内容： （1）轻钢龙骨 （2）石膏板面层
清单工程量：22×（14-0.3×2）=294.8m2 轻钢龙骨定额工程量：22×（14-0.3×2）= 294.8m2
石膏板面层定额工程量：
1、多出的宽为200mm的平面面积： (10+0.1×2+2+0.2) ×2×0.2+(14+0.2+6+0.2) ×2×0.2+(18+0.2+10+0.2) ×2 ×0.2= 24.48m2
.
12
天棚面中的灯槽及跌级、锯齿形、吊挂式、藻井式天棚面积不 展开计算。
.
13
天棚抹灰与天棚吊顶工程量计算规则不同之处：
天棚抹灰不扣除柱垛所占面积， 天棚吊顶不扣除柱垛所占面积，但应扣除独立柱所占面积。
.
14
11.3. 例题
【例 1】
某工程现浇井字梁顶棚如图所示，1:2.5水泥石 灰砂浆底10mm厚，石灰砂浆面5mm，列清单 项目并计算清单工程量 。
.
20
.
21
.
22
.
23
.
24
例4
如图所示，某酒店豪华接待室的吊顶平面布 置图，求其吊顶分部分项工程费。
.
25
例5如图所示，吊顶做法为轻钢龙骨纸面石膏 板，求其分部分项工程费。
.
26
例5 清单项目设置：020302001001 天棚吊顶
主梁 300×400
次梁 150×250
次梁 主梁
.
15
解：
020301001001天棚抹灰
S=(6.6-0.24)*(4.4-0.24)+(4.4-0.24-
0.3*2)*(0.25-0.12)+(6.6-0.24-0.15*2)*(0.4-
0.12)+(0.3-0.15)*0.15*4=28.71m2 工作内容： （1）底层 （2）面层 套定额A11-1
总工程量为： 294.8+24.48+24.96+14.4=358.64 m2
.
28
.
27
2、高200mm的侧面面积 （10+0.2×2+2+0.2×2）×2×0.2+（14+0.4+6+0.4） ×2×0.2+（18+0.4+10+0.4）×2×0.2=24.96 m2
3、高120 mm的侧面面积 （10+2）×2×0.12+（14+6）×2×0.12+（18+10） ×2×0.12=14.4 m2
.
3
吊筒吊顶：用某种材料做成筒状的装饰，悬吊于顶棚， 形成某种特定装饰效果，就叫吊筒式吊顶。
.
4
藤条造型悬挂吊顶
.
5
织物软雕吊顶
.
6
.
7
.
8
11.2 清单工程量计算规则
1、天棚抹灰 按设计图示尺寸以水平投影面积计算。 ①不扣除间壁墙、柱、垛、附墙烟道、检查口和管道所占的 面积 ②檐口天棚、带梁天棚梁的两侧抹灰面积并入天棚面积内
.
9
③板式Байду номын сангаас梯底面抹灰按斜面积计算，锯齿形楼梯底板抹灰按展开 面积计算
.
10
计算公式 S=S楼层-（L中+L内）×墙厚+S梁侧面+S雨蓬阳台+ S楼梯
.
11
2、天棚吊顶
按设计图示尺寸以水平投影以m2计算。 ①不扣除间壁墙、检查口、附墙烟道、柱垛和管道所占的面积 ②扣除0.3m2以上孔洞、独立柱及与天棚相连的窗帘盒所占面积
.
16
【例2】 某工程如图所示， 预制钢筋混凝土板底吊不上
人型装配式U型轻钢龙骨，间距450ｍｍ×450 ｍｍ，龙骨上铺钉胶合板，面层粘贴铝塑板， 尺寸如图所示， 计算天棚工程量。
间壁墙
空心板 大龙骨
小龙骨 铝塑板
.
17
解：020302001001 天棚吊顶 清单工程量：
S＝(12－0.24)×(6－0.24)－0.30×0.30＝67.65ｍ2
第11章 天棚工程 11、天棚工程
.
1
第11章 天棚面工程
11.1. 清单项目列项
天棚工程
天棚抹灰 天棚吊顶
天棚其他装饰
.
天棚抹灰 天棚吊顶 格栅吊顶 吊筒吊顶 藤条造型悬挂吊顶 织物软雕吊顶 网架（装饰）吊顶
灯带
2
送风口、回风口
格栅吊顶：灯具等可装在天花内，广泛应用于大型商场、酒吧、 候车室、机场、地铁等场站，大方美观、历久如新。
工作内容： （1）轻钢龙骨
A11-34
（2）天棚基层 A11-85
（3）天棚面层 A11-102
定额规则： 天棚龙骨：同清单 天棚基层、面层：均按设计图示尺寸以展开面积计算
.
18
【例3】某三级天棚尺寸如图所示，钢筋混凝土 板下吊木龙骨，基层板为胶合板，面层为石膏板， 计算天棚清单项目费。
.
19
解：020302001001天棚吊顶 (8-0.24)*(6-0.24)=44.70m2
工作内容： （1）轻钢龙骨 （2）石膏板面层
清单工程量：22×（14-0.3×2）=294.8m2 轻钢龙骨定额工程量：22×（14-0.3×2）= 294.8m2
石膏板面层定额工程量：
1、多出的宽为200mm的平面面积： (10+0.1×2+2+0.2) ×2×0.2+(14+0.2+6+0.2) ×2×0.2+(18+0.2+10+0.2) ×2 ×0.2= 24.48m2
.
12
天棚面中的灯槽及跌级、锯齿形、吊挂式、藻井式天棚面积不 展开计算。
.
13
天棚抹灰与天棚吊顶工程量计算规则不同之处：
天棚抹灰不扣除柱垛所占面积， 天棚吊顶不扣除柱垛所占面积，但应扣除独立柱所占面积。
.
14
11.3. 例题
【例 1】
某工程现浇井字梁顶棚如图所示，1:2.5水泥石 灰砂浆底10mm厚，石灰砂浆面5mm，列清单 项目并计算清单工程量 。
