09-10(2)工商学院模电试卷(A)
模电练习题
一. 选择正确答案填入空内，只需填入A 、B 、C 、D1/在杂质半导体中，多数载流子的浓度主要取决于____，而少数载流子的浓度与____关系十分密切。
（A ．温度， B ．掺杂工艺 ， C ．杂质浓度）2、某二极管在正向电流I D ＝10mA 时，其正向压降U D ＝0.6V 。
在U D 保持不变的条件下，当二极管的结温升高10℃，I D 将____。
（A ．小于10mA ， B ．大于10mA ， C ．等于10mA ）3、随着温度升高，晶体管的电流放大系数β____，穿透电流CEO I ____，在I B 不变的情况下b-e 结电压U BE____。
（ A ．增大， B ．减小， C ．不变）5、选择填空。
1．直接耦合与变压器耦合多级放大电路之间主要不同点是⎽⎽⎽⎽。
（A ．所放大的信号不同，B ．交流通路不同，C ．直流通路不同）2．因为变压器耦合放大电路⎽⎽⎽⎽（A 1．各级静态工作点Q 相互独立，B 1．Q 点相互影响，C 1．各级A u 相互影响，D 1．A u 互不影响），所以这类电路⎽⎽⎽⎽（A 2．温漂小，B 2．能放大直流信号，C 2．放大倍数稳定），但是⎽⎽⎽⎽（A 3．温漂大，B 3．不能放大直流信号，C 3．放大倍数不稳定）。
6、选择填空。
1．正弦波振荡电路利用正反馈产生自激振荡的条件是____。
（A ．1＝F A ， B ．1＝－F A ， C ．11>>F A＋） 2．负反馈放大电路产生自激振荡的条件是____。
（A ．0＝F A ，B ．1＝F A ，C ．1＝－F A ，D ．∞＝F A） 1、从括号中选择正确的答案，用A 、B 、C 、D 填空。
N 型半导体是在纯净半导体中掺入____；P 型半导体是在纯净半导体中掺入____。
（A ．带负电的电子， B ．带正电的离子， C ．三价元素，如硼等 ， D ．五价元素，如磷等）2、从括号中选择正确的答案，用A 、B 、C …填空。
模拟电子技术-试卷A
，、二、选择题（10分）1. 差分放大电路的差模信号是两个输入端信号的( )。
A. 差B. 和C. 平均值2. 图示电路中，已知稳压管DZ的稳定电压UZ=5V，流过稳压管的电流IZ为（）A、5mAB、10mAC、20mAD、40 mA3.某放大电路的增益为105，则折算成dB数为（）。
A.60dBB.80dBC.100dBD.120dB4.在OCL乙类功放电路中，若最大输出功率为5W，则电路中功放管的集电极最大功耗约为（）。
A．2W B．1W C．0.5W D.0.2W5. 如果在电路中测出某PNP锗管三个电极对地电位分别为:E6.0VV=，B5.8VV=，C1.0VV=，则该管工作在（）区。
A.放大B.饱和C.截止D.击穿6.某放大电路在负载开路时的输出电压为4V，接入12kΩ的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为（）。
A. 10kΩB. 2kΩC. 4kΩD. 3kΩ7. 通用型集成运放的输入级多采用（）。
A.共基接法B.共集接法C.共射接法D.差分接法8. 已知某一放大器的A=100,现要求引入负反馈后，增益A f=10，问反馈系数K f应为（）。
A.0.01 B.0.05 C.0.09 D.0.19.为了减小输出电阻，应在放大电路中引入（）；为了稳定静态工作点，应在放大电路中引入（）。
A.电流负反馈B.电压负反馈C.直流负反馈D.交流负反馈。
模电试题及答案
试题一一、选择题：（每小题2分，共24分）（1）当晶体管工作在放大区时，发射结电压和集电结电压应为（ B ）。
A.前者反偏、后者反偏B .前者正偏、后者反偏 C. 前者正偏、后者正偏（2）N 型半导体是在本征半导体中加入以下物质后形成的（C ）。
A.电子 B.三价硼元素C .五价磷元素（3）为了减小零点漂移，通用型运放的输入级大多采用（ C）。
A.共射电路B.乙类放大电路C .差动放大电路（4）高通滤波电路可以用于（ A ）。
A . 滤除低于某一频率的无用信号 B.滤除高于某一频率的无用信号C. 让低于某一频率的有用信号通过（5）长尾式差动放大电路抑制零点漂移的主要原因是（ C）。
A.采用了双极型电源B.电路和参数对称性好C .引入了电流串联型负反馈（6）、电路如图所示，其输出电压u O 等于（B）。
A.i2i1u u B .i1i2u u C.i2i1u u （7）当信号频率等于放大电路的f L 或f H 时，放大倍数的值约下降到中频时的0.7倍,即增益下降（A）。
A .3dB B.4dB C.5dB（8）( B )运算电路可将三角波电压转换成方波电压。
A ．同相比例B ．微分 C．同相求和（9）PN 结加正向电压时，空间电荷区将( A )。
A. 变窄B.基本不变 C.变宽（10）OCL 功率放大电路如图所示，当u i 为正半周时，则( A )。
A. T1导通T2截止B. T1截止T2导通C. T1，T2导通（11）整流的目的是（ A ）。
A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波（12）电路如图所示，二极管D为理想元件，输入信号u i为如图所示的三角波，则输出电压u o的最大值为（ B ）。
A. 5 VB. 7 VC. 2 V二、填空题：（总16 分，每空 2 分）（1）、一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为e 极，B为 b 极，C为 c 极。
重庆理工大学模电09-10 B
···································· 密························封························线································学生答题不得超过此线一、填空题：（每小题2分，共20分）1．半导体二极管的主要特性是 单向导电性 。
2．如图1所示电路，设二极管导通电压U D ＝0.7V ，则输出电压值U 0＝ 4.3 V 。
3．三极管工作在放大区时，发射结 正向 偏置，集电结 反向 偏置。
模电多选考试题库及答案
模电多选考试题库及答案1. 在模拟电路中，以下哪些元件是基本的被动元件？A. 电阻器B. 电容器C. 电感器D. 二极管E. 晶体管答案：A, B, C2. 运算放大器（Op-Amp）的理想特性不包括以下哪一项？A. 无限输入阻抗B. 零输出阻抗C. 有限增益带宽积D. 零输入偏置电流E. 无限共模抑制比答案：C3. 在模拟电路设计中，以下哪些因素会影响放大器的增益？A. 反馈电阻B. 输入信号的幅度C. 放大器的电源电压D. 负载电阻E. 温度变化答案：A, D, E4. 以下哪些电路可以用来实现电压比较器的功能？A. 反相放大器B. 同相放大器C. 施密特触发器D. 运算放大器E. 逻辑门电路答案：C, D, E5. 在模拟电路中，使用耦合电容器的目的是什么？A. 防止直流分量通过B. 允许交流分量通过C. 滤除高频噪声D. 提供直流偏置E. 隔离电源答案：A, B6. 以下哪些因素会导致运算放大器进入饱和状态？A. 输入信号过大B. 电源电压不足C. 反馈网络设计不当D. 温度过高E. 负载电阻过小答案：A, C, E7. 在模拟电路中，以下哪些元件可以用来实现滤波功能？A. 电阻器B. 电容器C. 电感器D. 二极管E. 晶体管答案：A, B, C8. 以下哪些电路可以用来实现信号的整流功能？A. 桥式整流器B. 半波整流器C. 全波整流器D. 运算放大器E. 晶体管答案：A, B, C9. 在模拟电路中，以下哪些因素会影响电路的稳定性？A. 元件的参数变化B. 电源电压的波动C. 温度变化D. 负载电阻的变化E. 电路的增益答案：A, B, C, D10. 在模拟电路中，以下哪些元件可以用来实现信号的放大功能？A. 电阻器B. 电容器C. 电感器D. 二极管E. 晶体管答案：D, E。
模电(A)试卷B答案

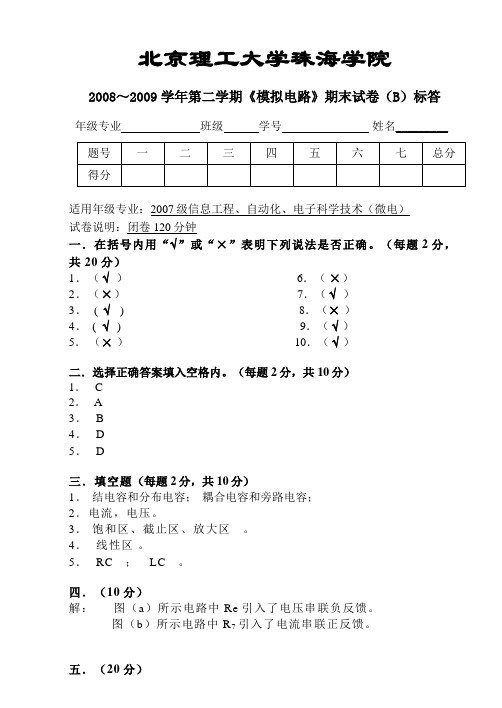

北京理工大学珠海学院2008～2009学年第二学期《模拟电路》期末试卷（B）标答年级专业班级学号姓名_________适用年级专业：2007级信息工程、自动化、电子科学技术（微电）试卷说明：闭卷120分钟一．在括号内用“√”或“×”表明下列说法是否正确。
（每题2分，共20分）1．（√） 6．（×）2．（×） 7．（√）3． ( √ ) 8．（×）4． ( √ ) 9．（√）5．（×） 10．（√）二．选择正确答案填入空格内。
（每题2分，共10分）1． C2． A3． B4． D5． D三．填空题（每题2分，共10分）1．结电容和分布电容；耦合电容和旁路电容；2．电流，电压。
3．饱和区、截止区、放大区。
4．线性区。
5． RC ； LC 。
四．（10分）解：图（a）所示电路中Re引入了电压串联负反馈。
图（b）所示电路中R7引入了电流串联正反馈。
五．（20分）解：（1）静态分析：V7.5)( A μ 101mA1V 2e f c EQ CEQEQBQ e f BEQBQ EQ CC b2b1b1BQ =++-≈≈+=≈+-==⋅+≈R R R I V U I I R R U U I V R R R U CC β动态分析：Ω==Ω≈++=-≈++-=k k c o f be b2b1i fbe L c 57.3])1([7.7)1()(R r R r R R r R r R R A u βββ∥∥∥（2）r i 增大，r i ≈4.1k Ω；u A 减小，ef 'LR R R A u+-≈ ≈－1.92。
六．（10分）解： )52()(321332211i i i i i i u u u u R R u R R u R R u ++-=⋅+⋅+⋅-=ff f O七．（20分） 解： （1） U 0=1.2U 2=24V （2） U 0=1.0U 2=20V （3） U 0=0.9U 2=18V （4） U 0=1.4U 2=28V （5） U 0=0.45U 2=9V。
20090706模电试题-A
一、 选择题（在题末的备选答案中选出一个正确答案的号码。
每小题2分，共14分） 1． 电路如图1所示，二极管的导通电压0.7V D U =，则图1中二极管的工作状态及输出电压值为（ ）。
A.D1导通，D2截止，0.7V OU =B.D1截止，D2导通， 5.3V O U =-C.D1截止，D2截止，12V O U =D.D1导通，D2导通，0.7V OU =2． 图2所示共射放大电路，设静态时2mA CQ I =，晶体管饱和管压降0.6V CES U =，当输入信号幅度增大到一定值时，电路将首先出现（ ）失真，其输出波形的( )将削去一部分。
A. 饱和；底部B. 饱和；顶部C. 截止；底部D. 截止；顶部3． 在图2所示电路中，已知U T =26mV ，静态时2mA CQ I =，晶体管参数：100β=，bb'200r =Ω，正弦交流输入电压i t u ω=，则交流输出o u 为（ ）。
A．o )u t ωπ=+ B．o )u t ω= C．o )u t ωπ=+D．o )u t ω=4． 根据不同器件的工作原理，可判断下图中（ ）可以构成复合管。
（A）（B）（C）（D ）5． 对于RC 耦合单管共射放大电路，若其上、下限频率分别为H f 、L f ，则当L f f =时，下列描述正确的是（ ）。
A ．o U 滞后iU 45︒B ．o U 滞后iU ︒135 C ．o U 超前iU ︒45D ．o U 超前iU 135︒6． 某负反馈放大电路，其开环增益9.9mS iu A = ，反馈系数10uiF k =Ω ，开环输入电阻5.0i R K '=Ω，可推算出其闭环输入电阻if R '=（ ）。
A. 500k Ω；B. 50k Ω；C.50Ω；D. 5Ω图17． 如下图4所示单相桥式整流、电容滤波电路，电容量足够大时，已知副边电压有效值为210V U =，测得输出电压的平均值() 4.5V O AV U =，则下列描述正确的是（ ）。
模电数电笔试题及答案
模电数电笔试题及答案一、选择题（每题2分，共20分）1. 在模拟电路中，运算放大器的输入端通常使用：A. 差分放大器B. 共射放大器C. 共基放大器D. 共集电极放大器答案：A2. 数字电路中，与门的逻辑表达式是：A. A + BB. A * BC. A - BD. A / B答案：B3. 以下哪个元件不是模拟电路中的元件？A. 电阻B. 电容C. 二极管D. 逻辑门答案：D4. 在数字电路中，一个触发器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D5. 模拟电路中，放大器的增益通常用以下哪个参数表示？A. 电阻值B. 电容值C. 电压增益D. 电流增益答案：C6. 在数字电路中，一个D触发器的时钟输入端的信号是：A. 正脉冲B. 负脉冲C. 正弦波D. 锯齿波答案：A7. 模拟电路中，滤波器的作用是：A. 放大信号B. 衰减信号C. 过滤噪声D. 产生振荡答案：C8. 在数字电路中，一个计数器的输出Q0、Q1、Q2、Q3表示的是：A. 十进制数B. 二进制数C. 八进制数D. 十六进制数答案：B9. 模拟电路中，理想运算放大器的输入阻抗是：B. 无穷大C. 零D. 负值答案：B10. 数字电路中，一个寄存器的输出Q与输入D的关系是：A. Q = DB. Q = ¬ DC. Q = D'D. Q = D + D答案：A二、填空题（每题2分，共20分）1. 在模拟电路中，理想运算放大器的输出阻抗是______。
答案：零2. 数字电路中的逻辑门电路包括与门、或门、非门、______。
答案：异或门3. 在模拟电路中，电压跟随器的电压增益是______。
答案：14. 数字电路中，一个D触发器的时钟输入端的信号是______。
答案：正脉冲5. 模拟电路中，滤波器的截止频率是指______。
答案：通过频率6. 数字电路中，一个计数器的输出Q0、Q1、Q2、Q3表示的是______进制数。
模电笔试题及答案
模电笔试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，以下哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 理想运算放大器的输入阻抗是：A. 有限值B. 零C. 无穷大D. 负值答案：C3. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D4. 放大器的增益是指：A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输出功率与输入功率的比值D. 输入阻抗与输出阻抗的比值答案：A5. 理想二极管的正向导通电压为：A. 0VB. 0.7VC. 0.6VD. 1.5V答案：A6. 以下哪种器件不是模拟集成电路？A. 运算放大器B. 模拟开关C. 逻辑门D. 模拟多路复用器答案：C7. 在模拟电路中，信号的频率范围通常是指：A. 直流到几十兆赫兹B. 几十兆赫兹到吉赫兹C. 吉赫兹到太赫兹D. 太赫兹以上答案：A8. 以下哪种类型的放大器不能提供电压增益？A. 共射放大器B. 共基放大器C. 共集电极放大器D. 共源放大器答案：C9. 在模拟电路设计中，通常使用哪种类型的电容作为滤波电容？A. 陶瓷电容B. 电解电容C. 钽电容D. 所有选项答案：D10. 以下哪种元件不适用于模拟信号的整形？A. 运算放大器B. 逻辑门C. 比较器D. 晶体管答案：B二、填空题（每题2分，共10分）1. 在模拟电路中，信号的幅度、频率和_________是信号的三个基本参数。
答案：相位2. 模拟电路中，使用_______可以提高电路的输入阻抗。
答案：缓冲器3. 在模拟电路中，为了减少噪声干扰，通常采用_______技术。
答案：接地4. 模拟信号的频率响应是指在一定频率范围内，信号的_________保持不变的特性。
答案：幅度5. 在模拟电路中，为了实现信号的隔离，可以使用_________变压器。
答案：隔离三、简答题（每题5分，共20分）1. 简述运算放大器的虚短和虚断概念。
09年数字逻辑期末试卷(A卷)试题及答案
Y=F(A,B,C)=AB'C'+A'B'+C
答：
00
01
11
10
0
1
1
1
1
1
1
1
(0，1，3，4，5，7)
F=B'+C
四、分析题 (30分)
1、分析下图的逻辑功能，写出Y1、Y2的逻辑函数式，列出真值表，指出电路完成什么功能。（10分）
答：
2、设触发器的初始状态为Q1＝0，Q2＝0，试画出Q1、Q2端的电压波形（8分）。
四、设计题（25分）
1、四位同步二进制计数器74LS161的引脚图和功能表分别如下图所示，QA为最高位，请基于74LS161用反馈清零法设计一个模数为7的计数器。（8分）
答：
2、设计用三个开关控制一个电灯的逻辑电路。要求改变任何一个开关的状态都能控制电灯由亮变灭或由灭变亮。试用如下两种中规模组件（逻辑符号及功能表见下表）实现该逻辑电路功能，可辅以适当的门电路。（17分）
A．同或门 B．异或门 C．与非门D．或非门
5.设A1、A2、A3为三个信号，则逻辑函数C能检测出这三个信号中是否含有奇数个高电平。
A．A1A2A3 B．A1+A2+A3 C．A1⊕A2⊕A3 D．A1＋A2A3
6.以下说法正确的是C
A．TTL门电路和CMOS门电路的输入端都可以悬空
B．TTL门电路和CMOS门电路的输入端都不可以悬空
4.化简F（A,B,C,D）=∑m(3，5，6，7，10)＋d（0，1，2，4，8）可得(7)F＝A’＋B’D’。
5.已知某左移寄存器，现态为011001，若空位补0，则次态为(8)110010。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B．不能产生正弦波输出，因为静态工作点肯定不合适D．不能产生正弦波输出，因为放大信号不能经过选频网络进行选频
（注：下列分析计算题所涉及到的集成运放均为理想集成运放。）
四．分析计算题
电路如图10所示，已知晶体管的 ， ， ， ， ， 。试按要求回答下列问题。
4．理性集成运放符号见图4所示，则关于理想集成运放的正确的是。
A．工作在线性区时，同相输入端电位与反相输入端电位相等C．共模抑制比KCMR为无穷大
B．工作在非线性区时，同相端输入端电流与反相输入端电流相等D．输入电阻为无穷大，输出电阻为零
5．选用差分放大电路作为多级放大电路的输入级，最主要原因是。
A．提高输入电阻B．克服温度漂移C．减小输出电阻D．提高放大倍数
………………………………密………………………………封…………………………………线………………………………
6．已知电路如图5所示，T1和T2管的饱和压降 ， ， ，输入电压 为正弦波，则输出基本不失真情况下，为使电路输出最大功率，输入电压有效值应为V。
A．13 B．15 C．9.2 D．10.6
7．交流负反馈放大电路见图6所示，则所引入的负反馈组态是。
八．串联型稳压电路如图14所示，已知稳压管的稳定电压 ， 。按要求回答下列问题。
（1）指出集成运放A工作区域。
（2）指出该串联型稳压电路的四个组成部分。
（3）求出输出电压的可调范围。
（4）若滑动触点P打到R1的最下端，需要输出电压 ，则电阻 应选取多大？（设 、 不变）
5．差分放大电路的差模信号为两输入端信号的差，其共模信号为两输入端信号和的平均。（）
6．在输入量基本不变的情况下，若引入反馈后净输入量减小，则说明引入的是负反馈。（）
7．若积分运算电路的输入信号为单位阶跃信号，则输出信号与输入信号满足线性关系，且一直增大。（）
8．只要满足正弦波振荡的相位条件，电路就一定能振荡。（）。
2．N型半导体是在本征半导体中掺入元素形成的，P型半导体是在本征半导体中掺入元素形成的。
3．稳压管工作在稳压区时，其工作状态为。
4．晶体管的三个工作去分别为区，区和区。在放大电路中，晶体管通常工作在区。
5．晶体管是由电流控制电流的器件，而场效应管是由控制电流的器件。
6．多级放大电路中常见的耦合方式有耦合，耦合，耦合以及耦合。
2．已知某晶体管放大电路中，晶体管的三极电流和方向如图2所示，则晶体管的类型和电流放大系数正确的是。
A．NPN 150 B．NPN 120 C．PNP 120 D．PNP 150
3．电路如图3所示，已知晶体管发射结正向导通电压为 ， ；电阻 ， ， 则晶体管的工作状态是。
A．无法判定B．截止C．饱和D．放大
六．电路如图12所示，按要求回答下列问题。
（1）写出电路级间所引入的交流负反馈的组态。
（2）写出输出电压和输入电压的运算关系。
七．RC正弦波振荡电路如图13所示，已知 ， 。 与 联动可调，上限为 。按要求回答问题。
（1）为使电路产生正弦波振荡，请标出集成运放的同相端和反相端。
(2)若电路能够产生正弦波电压输出，试求出振荡频率的可调范围。
(1)求静态工作点 ， ， 。
(2)画出图示电路的微变等效电路。
(3)求解 ， ，
五．分析计算题
电路如图11所示，试按照下列要求答题。
(1)为了提高输入电阻和稳定输出电压，应通过电阻 引入何种组态的交流负反馈，请在图中画出该反馈。
(2)若 ，要求电压放大倍数 ，则电阻 应取多大？
………………………………装………………………………订…………………………………线………………………………
9．互补电路产生交越失真的原因是晶体管不对称造成的。（）
10．在变压器副边电压和负载电阻相同的情况下，单相桥式整流电路的输出电压平均值是半波整流电路的2倍。（）
三．选择题（每小题2分，共计20分）
1．如图1所示电路，D为二极管，正向导通电压为0.7V，则输出信号 等于V。
A．5 B．3.3 C．4.3 D．0
7．为了增大放大电路的输入电阻和提高输出电压的稳定性，应引入负反馈。
8．在运算电路中，集成运放工作在区，通常根据集成运放的和两个特性，求解出输出信号与输入信号之间的运算关系。
9．正弦波发生电路由、、和四个组成部分。
10．直流稳压电源是将电网提供的50HZ、220V或是380V正弦电压经过、、、四个部分电路获得的。
二．判断题（每小题1分，共计10分）
1．二极管所加正向电压增大时，其动态电阻也随之增大。（）
2．对于放大动态小信号基本放大电路而言，静态工作点合适不合适不重要。（）
3．场效应管工作时，仅靠一种载流子导电。（）
4．晶体管组成基本放大电路的三种接法中，基本共射放大电路的输入电阻最大，基本共集放大电路的输出电阻最小。（）
………………………………装………………………………订…………………………………线………………………………
课程________________________班级________________________姓名__________________________学号________________________
课程________________________班级________________________姓名__________________________学号________________________
………………………………密………………………………封…………………………………线………………………………
………………………………装………………………………订…………………………………线………………………………
课程________________________班级________________________姓名__________________________学号________________________
A．电压串联负反馈B．电影并联负反馈C．电流串联负反馈D．电流并流负反馈
8．如图7所示运算电路，输出输入满足的运算关系正确的是。
A． B． C． D．
9．RC正弦波振荡电路如图8所示，已知 ，若需产生稳定振荡，则Rf应等于kΩ。
A．10 B．15 C．20 D．30
10．电路如图9所示，对之能否产生正弦波输出分析正确的是。
………………………………密………………………………封…………………………………线………………………………
题号
一
二
三
四
五
六
七
八
九
十
十一
十二
十三
十四
十五
十六
十七
十八
十九
二十
总分
得分
2009-2010学年第二学期《模拟电子技术》试卷（A）
一．填空题（每小空1分，共计25分
