泥浆护壁回转钻孔灌注桩技术交底1
泥浆护壁钻孔灌注桩施工技术交底
2.准备工作
2.1材质要求
2.1.1水泥：根据设计要求确定水泥品种、强度等级。
2.1.2砂：中砂或粗砂，含泥量不大于5%。
2.1.3石子：粒径为0.5-3.2cm的卵石或碎石，含泥量不大于2%。
3.2.4.4大直径钢筋骨架制作完成后，应在内部加强箍上设置十字撑或三角撑，确保钢筋骨架在存放、移动、吊装过程中不变形。
3.2.4.5骨架入孔一般用吊车，对于小直径桩无吊车时可采用钻机钻架、灌注塔架等。起吊过程中应采取措施确保骨架不变形。
3.2.4.6钢筋骨架的制作和吊放的允许偏差为：主筋间距±10mm；箍筋间距±20mm；骨架外径±10mm；骨架长度±50mm，骨架倾斜度±0.5%，骨架保护层厚度水下灌注±20mm，非水下灌注±10mm，骨架中心平面位置20mm；骨架顶端高层±20mm，骨架地面高程±50mm。钢筋笼除应符合设计要求外，尚应符合下列规定：
2.3.6正式施工前要做成孔试验，数量不少于2根。
3.施工工艺
3.1施工工艺流程
测量放线定桩位→埋设护筒→桩机就位调整平整度（拌制护壁泥浆）→成孔→第一次清孔→质量检测（泥浆沉淀）→吊放钢筋笼→安放导管→第二次清孔→泥浆沉淀→废泥浆排放→混凝土搅拌→灌注水下混凝土
3.2操作要点
3.2.1成孔
3.2.1.1机具就位垂直，护筒埋设牢固并且垂直，保证桩成孔的垂直。
3.2.4.2长桩骨架宜分段制作，分段长度应根据吊装条件和总长度计算确定，应确保钢筋骨架在移动、起吊时不变形，相邻两段钢筋骨架的接头须按有关规范要求错开。
3.2.4.3应在钢筋骨架外侧设置控制保护层厚度的垫块，可采用与桩身混凝土强度的混凝土垫块或用钢筋焊在竖向主筋上，其间距竖向为2m，横向圆周不得少于4处，并均匀布置。骨架顶端应设置吊环。

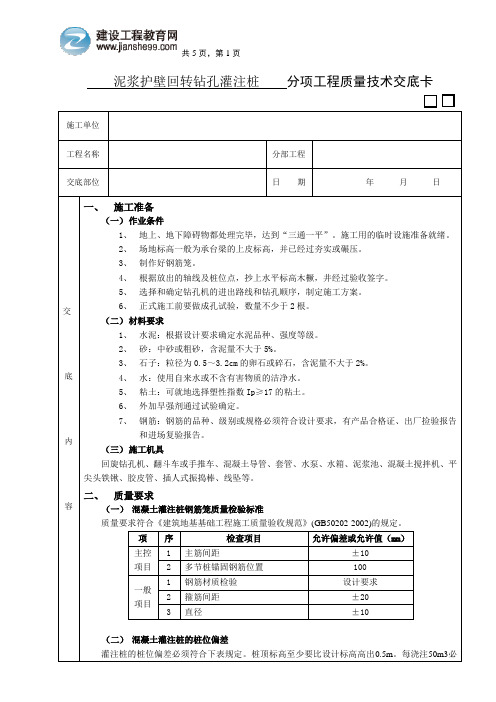

泥浆护壁回转钻孔灌注桩分项工程质量技术交底卡
泥浆护壁回转钻孔灌注桩分项工程质量技术交底卡施工单位工程名称分部工程交底部位日期年月日交底内容一、施工准备（一）作业条件1、地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2、场地标高一般为承台梁的上皮标高，并已经过夯实或碾压。
3、制作好钢筋笼。
4、根据放出的轴线及桩位点，抄上水平标高木橛，井经过验收签字。
5、选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案。
6、正式施工前要做成孔试验，数量不少于2根。
（二）材料要求1、水泥：根据设计要求确定水泥品种、强度等级。
2、砂：中砂或粗砂，含泥量不大于5%。
3、石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。
4、水：使用自来水或不含有害物质的洁净水。
5、粘土：可就地选择塑性指数Ip≥17的粘土。
6、外加早强剂通过试验确定。
7、钢筋：钢筋的品种、级别或规格必须符合设计要求，有产品合格证、出厂捡验报告和进场复验报告。
（三）施工机具回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管、插人式振捣棒、线坠等。
二、质量要求（一）混凝土灌注桩钢筋笼质量检验标准质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002)的规定。
项序检查项目允许偏差或允许值（mm）主控项目1 主筋间距±102 多节桩锚固钢筋位置100一般项目1 钢筋材质检验设计要求2 箍筋间距±203 直径±10（二）混凝土灌注桩的桩位偏差灌注桩的桩位偏差必须符合下表规定。
桩顶标高至少要比设计标高高出0.5m。
每浇注50m3必交底内容须有l组试件，小于50m3的桩每根桩必须有l组试件。
序号成孔方法桩径允许偏差（mm）垂直度允许偏差（mm）桩位允许偏差值（mm）1～3根单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩1泥浆护壁钻孔桩D≤1000mm ±50＜1D/6，且不大于100 D/4，且不大于150 D＞1000mm ±50 100+0.01H 150+0.01H 2套管成孔灌注桩D≤500mm -20＜170 150D＞500mm 100 1503 干成孔灌注桩-20 ＜1 70 1504 人工挖孔桩混凝土护壁+50 ＜0.5 50 150钢套管护壁+50 ＜1 100 200注：1.桩径允许偏差的负值是指个别断面。
泥浆护壁钻孔灌注桩施工技术交底
泥浆护壁钻孔灌注桩施工技术交底一、工艺流程：钻孔机就位——钻孔——注泥浆——下套管——继续钻孔——排渣——清孔——射水清底——插入混凝土导管——浇筑混凝土——拔出导管——插桩顶钢筋。
二、操作工艺：1.钻孔机就位钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，或机管上作出控制的标尺，以便在施工中进行观测、记录。
2.钻孔及注泥浆调直机架挺杆，对好桩位(用对位圈)，开动机器钻进，出土，达到一定深度(视土质和地下水情况)钻孔，孔内注入事先调制好的泥浆，然后继续进钻。
3.下套管(护筒)3.1、钻孔深度达到5m左右时，提钻下套管。
3.2、套管内径要大于钻头1OOmm。
3.3、套管位置要埋设正确和稳定，套管与孔壁之间要用粘土填实，套管中心与桩孔中心线偏差不大于50mm。
3.4、套管埋设深度：在粘性土中不小于1m，在砂土中不小于1.5m，并要保持孔内泥浆面高出地下1m以上。
4.继续钻孔防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要求时，可继续钻深1m左右，作为插入深度。
在施工过程中经常测定泥浆相对密度。
5.孔底清理及排渣5.1、在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁。
排渣泥浆的相对密一度控制在1.1～1.2。
5.2、在砂土和较厚的夹砂层中成孔时，泥浆相对密度要控制在 1.1～1.3；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度要控制在1.3～1.5。
6.吊放钢筋笼：钢筋笼放前要绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，要立即固定，防止上浮。
7.射水清底在钢筋笼内插入混凝土导管(管内有射水装置)，通过软管与高压泵连接，开动泵水即射出。
射水后孔底的沉渣即悬浮于泥浆之中。
8.浇筑混凝土停止射水后，要立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面，并同泥浆一同排回贮浆槽内。
9.拔出导管混凝土浇筑到桩顶时，要及时拔出导管。
技术交底资料基础工程泥浆护臂回转钻孔灌注桩
有良好的和易性，在规定的浇筑期间内，坍落度应为16～22cm；在浇筑初期，为使导管下端形成混凝土堆，坍落度宜为14～16cm。
水泥用量一般为350～400kg/m3。
砂率一般为45%～50%。
3.9拔出导管：混凝土浇筑到桩顶时，应及时拔出导管。但混凝土的上顶标高一定要符合设计要求。
4.2允许偏差项目，见表2-6。
泥浆护壁回转钻孔灌注桩允许偏差表2-6
项次
项目
允许偏差(mm)
检验方法
1
钢筋笼主筋间距
±10
尺量检查
2
钢筋笼箍筋间距
±20
尺量检查
3
钢筋笼直径
±10
尺量检查
4
钢筋笼长度
±100
尺量检查
1～2根桩
垂直于桩基中心线
单排桩
d/6且不大于200
拉线和尺量检查
5
桩的位置偏差
群桩基础的边桩
2.2.6正式施工前应做成孔试验，数量不少于两根。
3操作工艺
3.1工艺流程：
钻孔机就位
→
钻孔
→
注泥浆
→
下套管
→
继续钻孔
→
排渣
→
清孔
→
吊放钢筋笼
→
射水清底
→
插入混凝土导管
→
浇筑混凝土
→
拔出导管
→
插桩顶钢筋
3.2钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
2.1.3石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。
2.1.4水：应用自来水或不含有害物质的洁净水。
钻孔灌注桩施工安全技术交底
钻孔灌注桩施工安全技术交底钻孔灌注桩是一种常见的基础工程施工方法，广泛应用于桥梁、房屋建筑等领域。
由于施工过程涉及到多种设备和复杂的工艺，存在一定的安全风险。
为了确保施工安全，特进行以下安全技术交底。
一、施工前准备1、技术准备施工前，技术人员应熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求，制定详细的施工方案，并向施工人员进行技术交底。
2、场地准备平整场地，清除杂物，确保施工场地坚实、平整。
对于松软场地，应进行换填或加固处理，防止施工过程中桩机倾斜或下沉。
合理规划施工便道和排水系统，保证施工车辆和设备的通行顺畅以及场地排水良好。
3、设备准备对钻孔灌注桩施工所需的机械设备进行检查和调试，确保其性能良好、安全可靠。
主要设备包括钻机、泥浆泵、电焊机、起重机等。
检查设备的防护装置、制动系统、电气系统等是否正常，发现问题及时维修或更换。
4、材料准备准备好施工所需的钢筋、水泥、砂、石等原材料，并进行检验和试验，确保其质量符合设计和规范要求。
钢筋应按规格、品种分类堆放，并做好标识和防护措施，防止锈蚀和变形。
5、人员准备施工人员应经过专业培训，具备相应的资质和技能。
特殊工种（如电工、焊工、起重工等）应持证上岗。
施工前，应对施工人员进行安全教育和技术培训，使其了解施工工艺和安全注意事项。
二、施工过程中的安全措施1、钻孔施工（1）钻机安装要平稳、牢固，钻杆中心线应与桩位中心线重合。
在钻进过程中，应经常检查钻机的稳定性，发现异常及时停机处理。
（2）钻进时，应根据地质情况合理控制钻进速度和泥浆比重。
遇到硬岩时，应采用慢进尺、勤提钻的方法，防止卡钻或断钻。
（3）钻进过程中，操作人员应密切观察钻机的运转情况，倾听机械的声音，发现异常立即停机检查。
严禁在钻机运转时进行维修和保养。
（4）提升钻具时，应注意防止钻具碰撞孔壁，造成塌孔。
下放钻具时，应缓慢、平稳，避免冲击孔底。
2、泥浆制备与循环（1）泥浆池应设置在远离桩位的安全地带，并有明显的警示标志。
房建项目泥浆灌注桩施工技术交底(图文并茂)
技术交底记录交底内容：泥浆护壁回转钻孔灌注桩1 范围本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程。
2 施工准备2.1 材料及主要机具：2.1.1 水泥：宜采用325号～425号普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.2 砂：中砂或粗砂，含泥量不大于5%。
2.1.3 石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。
2.1.4 水：应用自来水或不含有害物质的洁净水。
2.1.5 粘土：可就地选择塑性指数I P≥17的粘土。
2.1.6 外加早强剂应通过试验确定。
2.1.7 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。
2.1.8 主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.2 作业条件：2.2.1 地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
2.2.2 场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
2.2.3 制作好钢筋笼。
2.2.4 根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。
2.2.5 要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
2.2.6 正式施工前应做成孔试验，数量不少于两根。
3 操作工艺3.1 工艺流程：钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋3.2 钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
3.3 钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注入事先调制好的泥浆，然后继续进钻。
3.4 护筒：钻孔深度到5m左右时，提钻下套管。
护筒3.4.1 套管内径应大于钻头100mm。
泥浆护壁回转钻孔灌注桩技术交底记录
1、泥浆比重(粘土、砂性土中)：1.15～1.20。用比重计测量。
2、泥浆面标高(高于地下水位)：O.5～1.Om。观察检查。
3、沉渣厚度：端承桩≤50mm。用沉渣仪或吊锤测量。磨擦桩≤150mm。用沉渣仪或吊锤测量。
4、混凝土坍落度：水下灌注160～220mm，灌注前用坍落度仪测量。干施工70-100mm，灌注前用坍落度仪测量。
(十一)试块留置
同一配合比的试块，每班不得少于1组。每根灌注桩不得少于1组。
(十二)冬、雨期施工
1、不宜在冬期进行。
2、雨天施工现场必须有排水措施，严防地面雨水流入桩孔内。要防止桩机移动，以免造成桩孔歪斜等情况。
(十三)成品保护
1、钢筋笼在制作、运输和安装过程中，要采取措施防止变形。吊入桩孔内，要牢固确定其位置，防止上浮。
许偏差
%
桩位允许偏差mm
1～3根、单排桩基垂直于中心线方向和群桩基础的边桩
条形桩基沿中心线方向和群桩基础的中间桩
1
泥浆护壁钻孔桩
D《1000mm
±50
<1
D／6，且≯100
D／4，且≯150
D>1000mm
±50
100+0.O1H
150+0.01H
注：
A桩径允许偏差的负值是指个别断面。
B采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。
(三)钻孔及注泥浆
调直机架挺杆，对好桩位(用对位圈)，开动机器钻进，出土，达到一定深度(视土质和地下水情况)钻孔，孔内注入事先调制好的泥浆，然后继续进钻。
(四)下套管(护筒)
1、钻孔深度达到5m左右时，提钻下套管。
2、套管内径要大于钻头1OOmm。
泥浆护壁灌注桩施工技术交底
( 7 )钢筋笼宜分段制作，接头宜采用焊接或机械连接，接头应相互错开。
( 8 )水下混凝土强度应按比设计强度提高等级配置，坍落度宜为180〜220 mm；水下混凝土灌注应采用导管法连续灌注；水下混凝土超灌高度应高于设计桩顶标高l m以上，充盈系数不应小于1。
( 9 )桩底注浆导管应采用钢管，单根 Nhomakorabea上数量不少于两根。注浆终止条件应控制注浆量与注浆压力两个因素，以前者为主。满足下列条件之一即可终止注浆：
1 )注浆总量达到设计要求；
2 )注浆量不低于8 0 %，且压力大于设计值。
接
受
交
底
人
泥浆护壁灌注桩施工技术交底
工程名称
施工单位
施工班组
工种
分项工程名称
交底人
交底时间
交
底
内
容
( 1 )应进行工艺性试成孔，数量不少于2根。
( 2 )护壁泥浆可采用原土造浆，不适用的土层应制备泥浆。施工时，钻孔内泥浆液面高出地下水位0.5m。
( 3 )正、反循环成孔机具应根据桩型、地质条件及成孔工艺选择，砂土层成孔宜选用反循环钻机。
( 4 )冲击钻成孔遇岩石表面不平或遇孤石时，应向孔内投入黏土、块石，将孔底表面填平后低锤快击，形成挤密平台，再进行正常冲击。
( 5 )多支盘灌注桩成孔可采用泥浆护壁成孔、干作业成孔、水泥注浆护壁成孔、重锤捣扩成孔等方法。
( 6 )清孔可采用正循环清孔、泵吸反循环清孔、气举反循环清孔等方法。清孔后孔底沉渣厚度要求：端承型桩应不大于50 mm，摩擦型桩应不大于
泥浆护壁旋挖钻孔灌注桩施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
施工技术交底
2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
泥浆护壁冲(钻)孔灌注桩技术交底
泥浆护壁冲（钻）孔灌注桩技术交底一、范围本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程。
二、施工准备1、材料及主要机具：（1）水泥：宜采用325号～425号普通硅酸盐水泥或矿渣硅酸盐水泥。
（2）砂：中砂或粗砂，含泥量不大于5%。
（3）石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。
（4）水：应用自来水或不含有害物质的洁净水。
（5）粘土：可就地选择塑性指数IP≥17的粘土。
（6）外加早强剂应通过试验确定。
（7）钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。
（8）主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。
2.2 作业条件：（1）地上、地下障碍物都处理完毕，达到“三通一平”。
施工用的临时设施准备就绪。
（2）场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。
（2）制作好钢筋笼。
（4）根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。
（5）要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。
（6）正式施工前应做成孔试验，数量不少于两根。
三、操作工艺1、工艺流程。
2、钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。
3、钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注入事先调制好的泥浆，然后继续进钻。
4、厂套管（护筒）：钻孔深度到5m左右时，提钻下套管。
（1）套管内径应大于钻头100mm。
（2）套管位置应埋设正确和稳定，套管与孔壁之间应用粘土填实，套管中心与桩孔中心线偏差不大于50mm。
（3）套管埋设深度：在粘性土中不宜小于lm，在砂土中不宜小于1.5m，并应保持孔内泥浆面高出地下水位1m以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泥浆护壁回转钻孔灌注桩技术交底1 部门： xxx 时间： xxx 制作人：xxx
整理范文，仅供参考，可下载自行修改 鲁JJ-005
工程名称 施工单位 交底部位 工序名称 交底提要：泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。 交底内容： 泥浆护壁回转钻孔灌注桩技术交底
一、 施工准备 （一） 作业条件
1、 地上、地下障碍物都处理完毕，达到“三通一平”。 2、 制作好钢筋笼。 3、 根据放出的轴线及桩位点，抄上水平标高木橛，井经过验收签字。 4、 选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案。 （二） 材料要求 1、 水泥：根据设计要求确定水泥品种、强度等级。 2、 砂：中砂或粗砂，含泥量不大于5%。 3、 石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2%。 4、 水：使用自来水或不含有害物质的洁净水。 5、 粘土：可就地选择塑性指数Ip≥17的粘土。 6、 外加早强剂通过实验确定。 7、 钢筋：钢筋的品种、级别或规格必须符合设计要求，有产品合格证、出厂捡验报告和进场复验报告。 （三） 施工机具 回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管、插人式振捣棒、线坠等。
二、 质量要求 （一） 混凝土灌注桩钢筋笼质量检验标准
质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002>的规定。 项 序 检查工程 允许偏差或允许值主控工程 1 主筋间距 ±10
2 多节桩锚固钢筋位置 100
一般工程
1 钢筋材质检验 设计要求
2 箍筋间距 ±20 3 直径 ±10 （二） 混凝土灌注桩的桩位偏差 鲁JJ-005
工程名称 施工单位 交底部位 工序名称 交底提要：泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。 灌注桩的桩位偏差必须符合下表规定。桩顶标高至少要比设计标高高出0.5m。每浇注50m3必须有l组试件，小于50m3的桩每根桩必须有l组试件。
序号 成孔方法 桩径允许偏差差
桩位允许偏差值1～3根单排桩基垂直于中心线方向和群桩基础的边桩 条形桩基沿中心线方向和群桩基础的中间桩
1 泥浆护壁钻孔桩 D≤1000mm ±50 ＜1 D/6，且不大于100 D/4，且不大于150 D＞1000mm ±50 100+0.01H 150+0.01H
2 套管成孔灌注桩 D≤500mm -20 ＜1 70 150 D＞500mm 100 150 3 干成孔灌注桩 -20 ＜1 70 150
4 人工挖孔桩 混凝土护壁 +50 ＜0.5 50 150 钢套管护壁 +50 ＜1 100 200 注： 1.桩径允许偏差的负值是指个别断面。 2.采用复打、反插法施工的桩，其桩径允许偏差不受上表限制。 3.H为施工现场地面标高与桩顶设计标高的距离，D为设计桩径。 （三） 混凝土灌注桩质量标准
质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202-2002>的规定。 项 序 检查工程 允许偏差或允许值
主控工程
1 桩位 见上表灌注桩的桩位允许偏差 2 孔深3 桩体质量检验 按基桩检测技术规范 4 混凝土强度 设计要求 5 承载力 按基桩检测技术规范
一般工程
1 垂直度 见上表灌注桩的桩位允许偏差 2 桩径 见上表灌注桩的桩位允许偏差 3 泥浆比重
4 泥浆面标高
5 沉渣厚度：端承桩≤150
6 混凝土坍落度：水下灌注70～100 7 钢筋笼安装深度8 混凝土充盈系数 ＞1 鲁JJ-005
工程名称 施工单位 交底部位 工序名称 交底提要：泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。 9 桩顶标高三、 工艺流程 钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→浇筑混凝土→拔出导管→插桩顶钢筋。
四、 操作工艺 （一） 泥浆的制备和处理
1、 除能自行造浆的土层外，泥浆制备要选用高塑性粘土或膨润土。拌制泥浆要根据施工机械、工艺及穿越土层进行配合比设计。 2、 泥浆护壁要符合下列规定 （1） 施工期间护筒内的泥浆面要高出地下水位1.0m以上，在受水位涨落影响时，泥浆面要高出最高水位1.5m以上。 （2） 在清孔过程中，要不断置换泥浆，直至浇筑混凝±。 （3） 浇筑混凝土前，孔底500mm以内的泥浆比重要小于1.25；含砂率≤8%；粘度28s。 （4） 在易产生泥浆渗漏的土层中要采取维持孔壁稳定的措施。 3、 废弃的泥浆、渣要按环境保护的有关规定处理。 （二） 钻孔机就位 钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，要在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。 （三） 钻孔及注泥浆 调直机架挺杆，对好桩位(用对位圈>，开动机器钻进，出土，达到一定深度(视土质和地下水情况>钻孔，孔内注入事先调制好的泥浆，然后继续进钻。 （四） 下套管(护筒> 1、 钻孔深度达到5m左右时，提钻下套管。 2、 套管内径应大于钻头100mm。 3、 套管位置要埋设正确和稳定，套管与孔壁之间要用粘土填实，套管中心与桩孔中心线偏差不大于50mm。 4、 套管埋设深度：在粘性土中不小于lm，在砂土中不小于1.5m，并要保持孔内泥浆面高出地下lm以上。 （五） 继续钻孔 防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要求时，可继续钻深lm左右，作为插入深度。在施工过程中经常测定 鲁JJ-005
工程名称 施工单位 交底部位 工序名称 交底提要：泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。 泥浆相对密度。 （六） 孔底清理及排渣 1、 在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁。排渣泥浆的相对密度控制在1.1～1.2。 2、 在砂土和较厚的夹砂层中成孔时，泥浆相对密度要控制在1.1～1.3；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度要控制在1.3～1.5。 3、 吊放钢筋笼：钢筋笼放前要绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，要立即固定，防止上浮。 （七） 射水清底 在钢筋笼内插入混凝土导管(管内有射水装置>，通过软管与高压泵连接，开动泵水即射出。射水后孔底的沉渣即悬浮于泥浆之中。 （八） 浇筑混凝土 停止射水后，要立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面，并同泥浆一同排回贮浆槽内。 1、 水下浇筑混凝土要连续施工，导管底端埋入混凝土的深度为0.8～1.3m，导管的第一节底管长度≥4m。 2、 混凝土的配制 （1） 配合比经实验室试配确定，试配强度比设计强度提高10%～15%； （2） 水灰比不宜大于0.6； （3） 有良好的和易性，在规定的浇筑期内，坍落度为160～220mm；在浇筑初期，为使导管下端形成混凝土堆，坍落度宜为140～160mm； （4） 水泥用量一般为350～400kg/m3，砂率一般为45%～50%。 （九） 拔出导管 混凝土浇筑到桩顶时，要及时拔出导管。但混凝土的上顶标高一定要符合设计及规范要求。 （十） 插桩顶锅筋 桩顶上的插筋一定要保持垂直插入，有足够锚固长度和保护层，防止插偏和插斜。 （十一） 试块留置 鲁JJ-005
工程名称 施工单位 交底部位 工序名称 交底提要：泥浆护壁回转钻孔灌注桩的相关材料、机具准备、质量要求及施工工艺。 同一配合比的试块，每班不得少于1组。每根灌注桩不得少于l组。 （十二） 冬、雨期施工 1、 不宜在冬期进行。 2、 雨天施工现场必须有排水措施，严防地面雨水流人桩孔内。要防止桩机移动，以免造成桩孔歪斜等情况。
五、 成品保护 1、 钢筋笼在制作、运输和安装过程中，要采取措施防止变形。吊入桩孔内，要牢固确定其位置，防止上浮。 2、 灌注桩施工完毕进行基础开挖时，要制定合理的施工顺序和技术措施，防止桩的位移和倾斜。并要检查每根桩的纵横位置偏差。 3、 在钻孔机安装，钢筋笼运输及混凝土浇筑时，均要注意保护好现场的轴线桩，高程桩，并经常予以核校。 4、 桩头外留的主筋插铁要妥善保护，不得任意弯折或压断。 5、 桩头的混凝土强度没有达到5MPa时，不得碾压，以防桩头损坏。
六、 要注意的质量问题 1、 泥浆护壁成孔时，发生斜孔、弯孔、缩孔和塌孔或沿套管周围冒浆以及地面沉陷等情况，要停止钻进。经采取措施后，方可继续施工。 2、 钻进速度，要根据土层情况、孔径、孔深、供水或供浆量的大小、钻机负荷以及成孔质量等具体情况确定。 3、 水下混凝土面平均上升速度不小于0.25m3/h。浇筑前，导管中要设置球、塞等物隔水，浇筑时，导管插入混凝土的深度不小于lm。 4、 施工中要经常测定泥浆密度，并定期测定粘度、含砂率和胶体率。泥浆粘度18～22，含砂率不大于4%～8%，胶体率不小于90%。 5、 清孔过程中，必须及时补给足够的泥浆，井保持浆面稳定。 6、 钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，必须加强对操作工人的技术交底，严格执行加固的技术措施。 7、 混凝土浇到接近桩顶时，随时测量顶部标高，以免过多截桩或补桩。
工程技术负责人 交底人 接受交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制
