水电工地试验室核子密度/湿度检测仪的职业健康安全管理发布时间：2021-12-09T09:04:11.404Z 来源：《科学与技术》2021年第26期作者：李元吉[导读] 核子密度/湿度检测仪利用同位素放射原理实时检测土工建筑材料的密度和湿度的电子仪器，李元吉中国水利水电第四工程局有限公司，青海省西宁市810007摘要：核子密度/湿度检测仪利用同位素放射原理实时检测土工建筑材料的密度和湿度的电子仪器，检测速度快，准确度较高，人工成本低，在土木工程项目的建设中应用广泛。
文章以中国水利水电第四工程局有限公司承担的黄登水电站、三河口水电站等土建施工项目为依托，系统总结了在工地试验室应用核子密度/湿度检测仪核子仪的辐射安全许可管理经验，以及过程中职业健康和安全防护措施，具有一定的实际推广意义，可为类似工程项目提供参考。
关键词:核子密度/湿度检测仪；安全许可；职业健康；安全生产标准化1引言我国核子密度/湿度检测仪（以下简称“核子仪”）的应用规模目前正急剧缩小，市场现存仪器大量退役和报废，国内仪器生产厂家基本倒闭，目前中国市场销售的核子仪多是美国CPN、TROXLER、HUMB0LDT等公司生产，如：美国CPN公司MC-3C、MC-4C；TROXLER公司3440、HUMBOLDT公司5001C。
在水电、公路、机场等很多大型土木工程中，压实度和含水率的检测都是必不可少的。
常用的压实度和含水率检测方法是灌砂法，耗时长而且效率低，对工程项目工期的影响较大。
核子仪利用同位素放射原理实时检测土工建筑材料的密度和湿度，检测速度快，准确度较高，人工成本低，但由于其使用多以野外为主,且流动性大、接触人员多、工作场所和条件千变万化,各地生态环境保护部门目前对核子仪的购置和使用的管制措施较为严格，其合法使用和职业健康安全防护易被忽视或淡化,导致相关安全事件、事故屡有发生。
因此,加强辐射防护的合法合规管控非常必要。
2辐射与核子仪2.1辐射辐射是一种能量，它来自原子，并且无处不在。
机场工程快速无损检测土基密实度试验探究

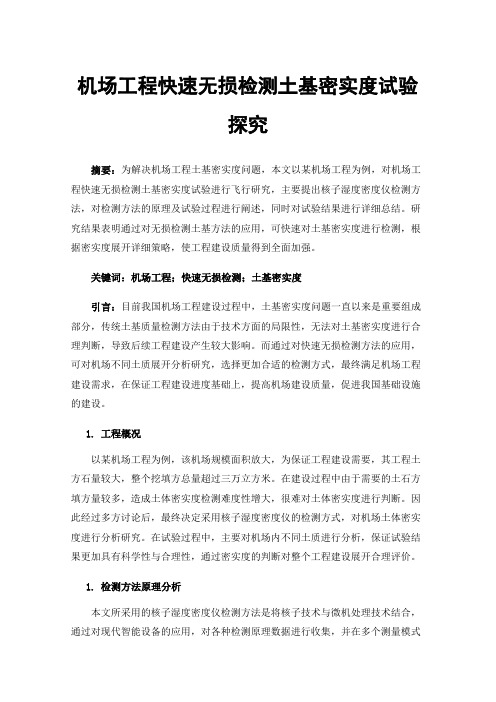

机场工程快速无损检测土基密实度试验探究摘要：为解决机场工程土基密实度问题，本文以某机场工程为例，对机场工程快速无损检测土基密实度试验进行飞行研究，主要提出核子湿度密度仪检测方法，对检测方法的原理及试验过程进行阐述，同时对试验结果进行详细总结。
研究结果表明通过对无损检测土基方法的应用，可快速对土基密实度进行检测，根据密实度展开详细策略，使工程建设质量得到全面加强。
关键词：机场工程；快速无损检测；土基密实度引言：目前我国机场工程建设过程中，土基密实度问题一直以来是重要组成部分，传统土基质量检测方法由于技术方面的局限性，无法对土基密实度进行合理判断，导致后续工程建设产生较大影响。
而通过对快速无损检测方法的应用，可对机场不同土质展开分析研究，选择更加合适的检测方式，最终满足机场工程建设需求，在保证工程建设进度基础上，提高机场建设质量，促进我国基础设施的建设。
1.工程概况以某机场工程为例，该机场规模面积放大，为保证工程建设需要，其工程土方石量较大，整个挖填方总量超过三万立方米。
在建设过程中由于需要的土石方填方量较多，造成土体密实度检测难度性增大，很难对土体密实度进行判断。
因此经过多方讨论后，最终决定采用核子湿度密度仪的检测方式，对机场土体密实度进行分析研究。
在试验过程中，主要对机场内不同土质进行分析，保证试验结果更加具有科学性与合理性，通过密实度的判断对整个工程建设展开合理评价。
1.检测方法原理分析本文所采用的核子湿度密度仪检测方法是将核子技术与微机处理技术结合，通过对现代智能设备的应用，对各种检测原理数据进行收集，并在多个测量模式影响下，收集到的数据会进行有效传递，通过智能设备实现自动化检测，使软件功能得到进一步优化。
可以看出该测量方法整体操作比较简单，测量结果更加准确，测量效率能够得到进一步保障，通过测量可使测点效率提升，测量效率在五分钟左右，与传统检测方法相比，测量效率会提升至五倍以上[1]。
结合密度测量原理内容可以看出，该测量仪器可发射出两种不同的放射源，通过放射源可直接穿透过土体，被检测机构捕捉后，放射源与土地散发的粒子会发生碰撞，导致粒子内部结构受到影响，而光子散发的质量会逐渐下降，数量逐步降低。
核子密实度仪在水利堤防填筑中应用
核子密实度仪在水利堤防填筑中的应用摘要：简述了核子仪在检测中的工作原理，就如何正确使用核子密实度仪，充分发挥核子密实度仪在水利堤防填土压实度检测中的自身优势。
在被检测土堤填土压实之前，把核子密实度仪与环刀法进行对比试验，建立该段土堤填料的回归方程式，从而有效、快捷、准确地控制土堤的填土质量。
关键词：核子密实度仪环刀法回归方程式对比试验abstract: briefly nuclear instrument testing in principle of work, how to correctly use nuclear density device, give full play to the nuclear density meter in water conservancy levee filling soil compaction degree testing in their own advantages. in testing soil compaction dam filling before the nuclear density apparatus and ring the comparative tests knife method, set up when the return of soil dam packing equation, thus effectively, quickly and accurately control dam filling soil quality of the soil.keywords: nuclear density instrument knife method regression equations ring comparison test中图分类号：g424.31 文献标识码：a 文章编号l概述传统的环刀法在土堤及大坝填土压实度检测中起到了重要的作用。
