电学计算题分类例析专题(学生版)

1 电学计算题分类例析专题 一、复习目标： ①记住欧姆定律的内容、表达式，并能熟练运用欧姆定律 解决简单的电路问题； ②知道串并联电路中电流、电压、电阻的关系，并分析解决简单的串、并联问题； ③知道电功、电功率的公式，并会求解简单的问题； ④知道额定电压、额定功率、实际功率以及它们之间的关系； ⑤记住焦耳定律公式并能用焦耳定律进行求解通电导体发热问题。 二、知识储备： 1、欧姆定律： （1）内容： （2）公式： 变形公式： 、 （3）适用条件： 2、串联电路和并联电路特点： 物理量\电路 串联电路 并联电路

电流 电压 电阻 电功 电功率 电热 推论

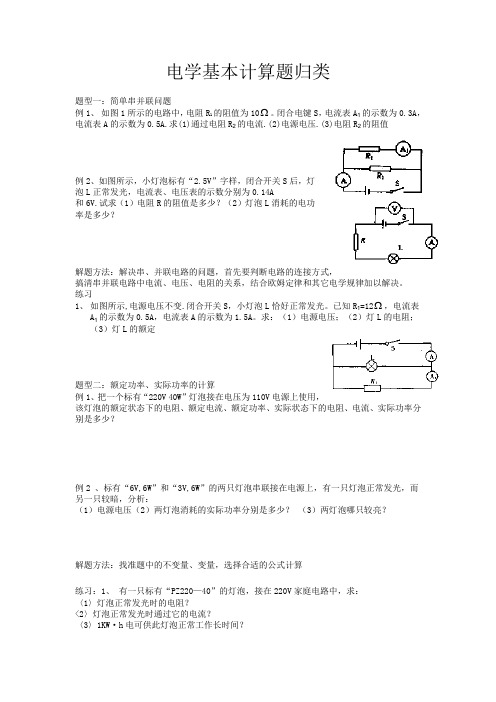

3、电功和电热的关系: ⑴纯电阻电路：电阻R,电路两端电压U,通过的电流强度I. 电功: W= 电热:Q= 电热和电功的关系 表明: 在纯电阻电路中,电功 电热.也就是说电流做功将电能全部转化为电路的 ⑵ 非纯电阻电路： 电流通过电动机M时 电功 :W= 电热: Q= 电热和电功的关系： =机械能+ 表明: 在包含有电动机,电解槽等非纯电阻电路中,电功仍 UIt,电热仍 I2Rt.但电功不再等于电热而是 电热了. 4、电能表的铭牌含义：220V 5A 2500R/KW.h 5、额定电压是指用电器在__ __时的电压，额定功率是指用电器在____ 时的电功率。某灯泡上标有“PZ220-60”，“220”表示 ， “60”表示 电阻是 三、典题解析： 题型一：简单串并联问题 例1、 如图1所示的电路中，电阻R1的阻值为10。闭合电键S，电流表A1的示数为0.3A，电流表A的示数为0.5A.求(1)通过电阻R2的电流.(2)电源电压.(3)电阻R2的阻值 2

例2、如图所示，小灯泡标有“2.5V”字样，闭合开关S后，灯泡L正常发光，电流表、电压表的示数分别为0.14A和6V.试求（1）电阻R的阻值是多少？（2）灯泡L消耗的电功率是多少？

解题方法：解决串、并联电路的问题，首先要判断电路的连接方式，搞清串并联电路中电流、电压、电阻的关系，结合欧姆定律和其它电学规律加以解决。 练习： 1、 把R1和R2串联后接到电压为12伏的电路中，通过R1的电流为0.2安，加在R2两端的电压是4伏．试求：（1）R1和R2的电阻各是多少?（2）如果把R1和R2并联后接入同一电路（电源电压不变），通过干路的电流是多少?

2、如图所示,电源电压不变.闭合开关S，小灯泡L恰好正常发光。已知R1=12，电流表A1的示数为0.5A，电流表A的示数为1.5A。求：（1）电源电压；（2）灯L的电阻；（3）灯L的额定功率。

题型二：额定功率、实际功率的计算 例1、把一个标有“220V 40W”灯泡接在电压为110V电源上使用，该灯泡的额定状态下的电阻、额定电流、额定功率、实际状态下的电阻、电流、实际功率分别是多少？

例2 、标有“6V,6W”和“3V,6W”的两只灯泡串联接在电源上，有一只灯泡正常发光，而另一只较暗，分析： （1）电源电压（2）两灯泡消耗的实际功率分别是多少？ （3）两灯泡哪只较亮？ 3

练习：

1、 有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求： 〈1〉灯泡正常发光时的电阻？ <2〉灯泡正常发光时通过它的电流？ 〈3〉1KW·h电可供此灯泡正常工作长时间？ 〈4〉若实际电压为200V，则灯泡的实际功率为多大？灯泡的发光情况如何？

解题方法：找准题中的不变量、变量，选择合适的公式计算 题型三：电热计算 例1、两电阻串联在电路中，其R1=4Ω，R2=6Ω，电源电压10V，那么在1min时间内电流通过各电阻产生的 热量是多少？总共产生了多少热量？

例2、一台电动机线圈电阻0.3Ω，接在12V的电路上时，通过电动机的电流为0.5A，在5min内电流做功及电流产生的热量分别多大？

例3、两根相同的电阻丝，电阻为R，将它们串联后接到电源上，20min可以烧开一壶水；如果将它们并联后，接到同一电源上（设电源电压不变），烧开这壶水需要多长时间。 4

练习：

1、一台接在220V电压的电路中正常工作的电风扇，通过风扇电动机的电流为0.455A，测得风扇电动机线圈电阻为5Ω，试求 （1）电风扇的输入功率多大？ （2）电风扇每分钟消耗电能多少？ （3）风扇的电动机每分钟产生的电热多少？产生机械能多少？

2、热水器中有两根电热丝，其中一根通电时，热水器中的水经15min沸腾，另一根单独通电时，热水器中的水经30min沸腾。如把两根电热丝分别串联和并联，问通电后各需多少时间才能沸腾？（设电热丝电阻不变）。

题型四：生活用电问题 例1、小欣家的电冰箱功率是0.2kW。双休日全家外出的两整天里，只有电冰箱在自动间歇工作。这两天前后，电能表示数如图4所示。则这两天时间内，电冰箱消耗的电能是多少？实际工作时间是多长？

例2、 小王家电能表上标有“220V 10A”字样，他家原有电器的总功率是1500W。最近新买了一个电热水器，铭牌上部分数据如下表所示。(计算结果保留小数点后两位小数) 试求：(1)电热水器的额定电流是多少安培？ (2)电热水器正常工作时的电阻是多少欧姆？ (3)将电热水器接入家庭电路后，通过计算回答他家的用电器能否同时使用？

练习：

饮水机是一种常见的家用电器，其工作原理可简化为如图17所示的电路，其中S是一个温控开关，1R为发热板，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，开关S自动切换到另一档，饮水机便处于保温状态。 5

（1）试确定温控开关S接a或b时，饮水机分别对应的工作状态。 （2）若饮水机加热时发热板的功率为550W，而保温时发热板的功率为88W，求电阻2R的阻值（不考虑温度对阻值的影响）。

题型五、变化电路问题 例1、 如图10-13所示，已知电阻R1=10Ω，R2=20Ω，电源电压U=6V．试根据下列要求进行求解： （1）当开关S1、S2都断开，S3闭合时，求电流表的示数和R1的电压； （2）当S1、S2都闭合，S3断开时，求电流表示数； （3）开关处于何种情况下，电流表会烧坏？

例2．如图所示电路，电源电压U保持不变，电源电压为12伏特，定值电阻R1的阻值为4欧姆，滑动变阻器的最大阻值为8欧姆，当滑动变阻器的滑片P从a端向b端滑动的过程中，电流表、电压表示数的变化范围 ？

解题方法：由于开关的通断、滑动变阻器滑片的移动改变了电路的结构，电路中的电流、电压值会发生变化，称之为变化电路问题。解决变化电路问题的关键是把动态电路变成静态电路，即画出每次变化后的等效电路图，标明已知量和未知量，再根据有关的公式和规律去解题。 练习： 1、如图140所示，Ｒ1＝20欧，Ｒ2＝40欧，电源电压保持不变．（1）当开关S1、S2都闭合时，电流表Ａ１的示数是0.6安，小灯泡Ｌ恰好正常发光，求电源电压和小灯泡的额定电压； （2）当开关S1、S2都断开时，电流表A2的示数是0.2安，求小灯泡的实际功率； 图140 6

（3）小灯泡的额定功率是多少? 2、如图15所示的电路中，电源电压U=6V，保持不变，电阻R1为5欧。（1）闭合开关S1，断开S2，并将滑动变阻器的滑片P滑至b端时，测得R1两端的电压U1=1.2V，求滑动变阻器的最大阻值。（2）当开关S1、S2都闭合，并将滑动变阻器的滑片Pa滑至a端时，若已知R2

为7.5欧，求此时干路中的电流为多少？

题型六：电路保护问题 例1、在伏安法测电阻的实验中，电压表的示数为4.8V，电流表的示数为0.5A。如果改变电源电压后，电压表的示数为12V，前后两次都用量程为0～0.6A的电流表行不行？如果不行，应该怎么办？

例2、如图11所示，电路的电源电压和灯泡电阻不变，R1=5，灯L标有“8V 6.4W”字样，电流表量程为0～3A，滑动变阻器标有“2A”字样。 （1）只闭合S1时，电流表的示数为0.6A，求电源电压。 （2）闭合S1、S2、S3，滑片移到b端时，电流表的示数为I总=2A，求变阻器的最大阻值。 （3）若电压表的量程为0～3V，电流表的量程为0～3A，只闭合S2时，在保证电路安全的情况下，求变阻器连入电路的阻值范围。

解题方法：电学计算题中常常遇到一些电路保护问题，这类问题往往涉及到电流表、电压表、滑动变阻器、灯泡等的保护。碰到这类问题时，充分运用电学规律和数学中的不等式，一般会使问题得到解决。 7

练习：

1、如图25所示，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移运过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的阻值； （2）R0的最大阻值； （3）电源电压．

2、如图所示，电源电压是4.5V，电阻R1＝5欧，变阻器R2 的最大阻值是20欧姆，电流表的量程是0～0.6安，典押表的量程0 ～3伏，为保护电表不损害，变阻器接入电路的阻值范围是多少？

题型七、开放性问题 例1 、如图12所示，R1为12的定值电阻，电源电压为9V，开关闭合后电流表示数为0.5A，通电5min.请你根据这些条件,求出与电阻R2有关的四个电学物理量

例 2、 如图13所示的电路，R1与R2并联，已知R1=10Ω，通过R1的电流 I1=3A。请你补充一个条件，求出电阻R2的电功率大小（要求：条件不能重复，数据自定，并写出简要计算过程） （1）补充条件 ， 计算 ； （2）补充条件 ， 计算 。

练习：

1、 家庭中常用电热水壶烧水，它具有方便、环保的优点．下表是小红同学收集到的烧开一壶水的有关数据，请按要求作答．(设电阻值不变、计算结果保留小数点后面两位) (1)烧开这壶水至少需吸收多少热量?
