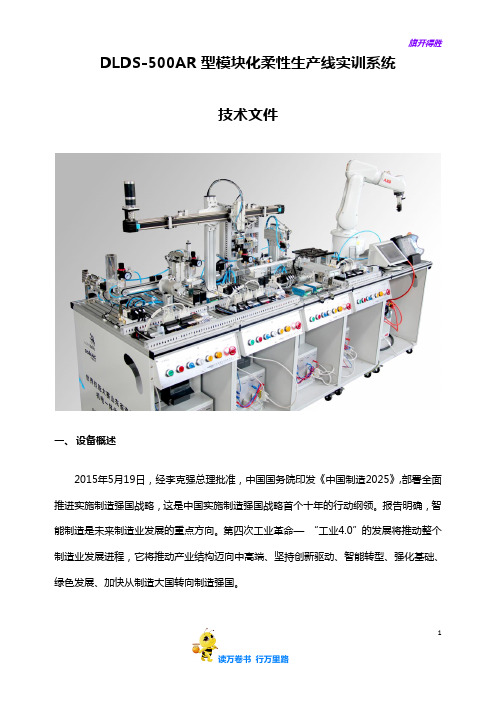

DLDS-500AR 模块化柔性生产线实训系统技术文件20190304审阅
DLDS-500AR型模块化柔性生产线实训系统技术文件一、设备概述2015年5月19日，经李克强总理批准，中国国务院印发《中国制造2025》,部署全面推进实施制造强国战略，这是中国实施制造强国战略首个十年的行动纲领。
报告明确，智能制造是未来制造业发展的重点方向。
第四次工业革命—“工业4.0”的发展将推动整个制造业发展进程，它将推动产业结构迈向中高端、坚持创新驱动、智能转型、强化基础、绿色发展、加快从制造大国转向制造强国。
1该设备紧紧围绕“工业4.0”职业教育的发展，基于岗位流程系统化的系统解决方案，它是“互联网+”、“工业机器人”、“传感器”、“PLC控制技术”、“智能机电设备”等技术的综合应用的体现。
因此它也成为世界技能大赛“机电一体化”专业必选设备。
传统的自动化教学系统大多是以单一模块设备为核心进行监测与控制的，模块虽可以完成一些简单的执行动作，但各模块之间缺乏复杂的连接和信息沟通，教师若想及时了解并指导每台设备的操作也存在一定困难，因此各台模块设备之间容易形成“自动化孤岛效应”。
随着信息技术的不断发展，系统化的教学设备已经成为发展方向。
同样，在工业现场的各种生产设备和检测系统都已经形成了网络化的通讯和管理调度。
因此，对自动化系统集成的学习已经成为自动化教学非常重要的组成部分。
模块化柔性生产线正是以自动化系统集成实训为主体，并且有机地融合了电工、电力拖动、传感技术、气动技术、工业机器人技术、PLC，自动化生产线的组装与调试等各项实训内容，实现了对学生综合能力的考核，提高了教学质量和对知识的拓展能力。
在自动线中通常用到传感器技术、气动技术、控制技术、机器人技术，就象人的感官系统、运动系统、大脑及神经系统。
下面以DLDS-500AR自动线为载体对以上关键技术进行阐述。
正所谓“工欲善其事，必先利其器”。
DLDS-500AR是一种模块化柔性生产线实训装置包括智能控制器、供料单元、搬运单元、装配单元、工业机器人码垛搬运单元、操作面板、触摸屏安装盒、控制柜、I/O转接板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旗开得胜
读万卷书 行万里路
1
DLRB-341M模块化工业机器人开放式实训系统
技术方案
图片仅供参考，以实际方案文字为准
旗开得胜
读万卷书 行万里路
2
一、 设备概述
目前我国职业教育，针对工业机器人的应用训练主要分为两部分，即：工业机器
人基础编程操作训练和工业机器人系统集成训练。前者利用不需要其他可编程设备配
合的工艺模块或固定程式的工艺模块训练，后者需要将工业机器人和其他外围系统组
成一个统一的系统进行编程调试，涉及 PLC、触摸屏、驱动装置等。
目前国内相关训练设备各功能结构固定在一个操作平台上，且控制回路均已提前
连接完毕，不能支持外围系统的二次开发， 这样学生实际训练操作过程中，容易因
各种原因损坏与当前训练项目不相关外围设备；动手能力与创新能力得不到很好锻
炼，只能练习单一的程序编制。因此该类设备性价比低，容易造成学校和培训机构重
复购置功能相近的装置或设备，造成投资浪费；从使用效果来看，因开放度不够，学
习者对控制系统学习的效果也不佳。
旗开得胜
读万卷书 行万里路
3
二、 设备组成
本实训系统的研发目的在于克服上述不足，提供一种模块式工业机器人开放式实
训系统，以解决上述问题。该系统包括工业机器人本体、基础平台、系统控制单元模
块、基础训练模块、系统执行机构模块和可移动电脑推车六部分。
2.1 工业机器人本体(可根据客户需求，选型ABB、法那科、库卡、安川四大家族
工业机器人或其它品牌机器人)
2.2 ABB机器人简介
IRB_120 是ABB新型第四代机器人家族的最新成员，也是迄今为止ABB制造的
最小机器人。IRB_120具有敏捷，紧凑，轻量的特点，控制精度与路径精度俱优，是
物料搬运与装配应用的理想选择
ABB机器人IRB120-3/0.58，有效负载3kg，臂展0.58米，配套工业紧凑型控制
器，带机器人控制软件；控制器220V电源，本体到控制器3～7m长电缆；示教器具
中文操作界面，本体到示教器3～7m长线缆；带DC24V 16in/16out IO卡；远程机
器人系统备份与恢复功能；具有自动工具重量与载荷检测设定功能；在机器人使用寿
命内，使用机器人离线软件进行实时程序、机器人3D动态动作监控；具有机器人全
寿命保养自动维护检测系统功能；具有电池电量环保节省功能；机器人控制系统原配
固态存储器容量1G，并支持USB扩展为副存储器；具有机器人运动轨迹实时微调功能；
2.2.1机器人本体（IRB120）
旗开得胜
读万卷书 行万里路
4
A. 规格
a) 型号：IRB 120
b) 工作范围：580mm
c) 有效荷重：3Kg（4Kg）
d) 手臂荷重：0.3Kg
B. 特性
a) 集成信号源：手腕设10路信号
b) 集成气源：手腕设4路空气 (5 bar)
c) 重复定位精度：0.01 mm
旗开得胜
读万卷书 行万里路
5
d) 机器人安装：任意角度
e) 防护等级：IP30
f) 控制器：IRC5紧凑型 / IRC5单柜或面板嵌入式
C. 工作范围
a) 轴1旋转：+165°～-165°
b) 轴2手臂：+110°～-110°
c) 轴3手臂：+70°～-90°
d) 轴4手腕：+160°～-160°
e) 轴5弯曲：+120°～-120°
f) 轴6翻转：+400°～-400°
D. 最大速度
a) 轴1旋转：250°/s
b) 轴2手臂：250°/s
c) 轴3手臂：250°/s
d) 轴4手腕：320°/s
