数控加工技能训练实验(doc 18页)
数控加工实训实验报告书
一、实验目的1. 熟悉数控加工的基本原理和操作方法；2. 掌握数控机床的组成结构、工作原理和操作技能；3. 培养实际操作能力和解决问题的能力；4. 提高数控加工工艺水平，为以后从事相关工作打下基础。
二、实验内容1. 数控加工基本原理及操作；2. 数控机床组成结构及工作原理；3. 数控加工工艺分析及程序编制；4. 数控机床操作及调试；5. 数控加工误差分析及处理。
三、实验步骤1. 数控加工基本原理及操作（1）学习数控加工的基本概念、原理和特点；（2）了解数控机床的分类、组成及工作原理；（3）掌握数控机床的操作方法，包括启动、停止、手动操作、自动加工等；（4）熟悉数控机床的编程语言及编程方法。
2. 数控机床组成结构及工作原理（1）了解数控机床的组成结构，包括数控系统、伺服系统、机械结构等；（2）学习数控系统的功能及组成，包括控制单元、输入输出接口、人机交互界面等；（3）了解伺服系统的类型、工作原理及特点；（4）掌握机械结构的基本原理，包括机床床身、导轨、主轴箱、刀架等。
3. 数控加工工艺分析及程序编制（1）分析待加工零件的加工工艺，包括材料、加工精度、加工表面粗糙度等；（2）根据加工工艺要求，选择合适的数控机床和刀具；（3）编写数控加工程序，包括主程序、子程序、辅助程序等；（4）进行程序调试，确保程序的正确性和可行性。
4. 数控机床操作及调试（1）按照程序进行机床操作，包括手动操作、自动加工等；（2）观察加工过程，及时调整加工参数，确保加工质量；（3）对加工过程中出现的问题进行分析和处理；（4）进行机床调试，确保机床性能稳定。
5. 数控加工误差分析及处理（1）分析加工误差产生的原因，包括机床误差、刀具误差、编程误差等；（2）采取措施降低加工误差，如提高机床精度、选用精度高的刀具、优化编程等；（3）对加工过程中出现的误差进行处理，确保加工质量。
四、实验结果与分析1. 通过实验，掌握了数控加工的基本原理和操作方法；2. 熟悉了数控机床的组成结构、工作原理及操作技能；3. 具备了一定的数控加工工艺分析及程序编制能力；4. 能够对数控机床进行操作及调试，处理加工过程中出现的问题；5. 提高了实际操作能力和解决问题的能力。
《数控加工技能实训》教学教案(全)
《数控加工技能实训》教学教案（一）一、教学目标：1. 了解数控加工的基本概念、特点和应用领域。
2. 掌握数控加工的基本原理和数控系统的组成。
3. 学会使用数控机床和编程软件进行简单的数控编程。
二、教学内容：1. 数控加工概述数控加工的定义和发展历程数控加工的特点和应用领域2. 数控加工原理数控加工的基本原理数控系统的组成和功能3. 数控机床及编程软件数控机床的结构和功能编程软件的安装和界面操作4. 数控编程基础数控编程的基本概念和步骤常用的数控指令和功能代码5. 简单数控编程实例轴类零件的数控编程孔类零件的数控编程三、教学方法：1. 讲授法：讲解数控加工的基本概念、原理和编程方法。
2. 演示法：展示数控机床和编程软件的使用过程。
3. 实践法：让学生动手进行简单的数控编程和操作。
四、教学准备：1. 教室环境：多媒体教学设备、计算机、投影仪等。
2. 教学材料：教材、PPT课件、数控机床和编程软件。
3. 实践基地：数控机床、编程软件和辅助设备。
五、教学评价：1. 课堂参与度：观察学生听课时的积极性、提问和回答问题的表现。
2. 练习完成情况：检查学生完成编程练习的情况和正确性。
3. 实践操作能力：评估学生在数控机床上的操作技能和编程能力。
《数控加工技能实训》教学教案（二）六、教学目标：1. 掌握数控加工工艺的基本概念和步骤。
2. 学会进行数控加工工艺分析和参数设置。
3. 了解数控加工中的刀具补偿和夹具使用。
七、教学内容：1. 数控加工工艺概述数控加工工艺的定义和作用数控加工工艺的基本步骤2. 数控加工工艺分析和参数设置数控加工工艺分析的方法和原则数控加工参数的设置和优化3. 刀具补偿刀具补偿的概念和作用刀具补偿的类型和计算方法4. 夹具使用夹具的作用和分类夹具的使用方法和注意事项八、教学方法：1. 讲授法：讲解数控加工工艺的基本概念和步骤。
2. 演示法：展示数控加工工艺分析和参数设置的过程。
3. 实践法：让学生动手进行刀具补偿和夹具的使用。
《数控加工技能实训》教学教案(全)
《数控加工技能实训》教学教案（第一部分）一、教学目标1. 了解数控加工的基本概念和特点2. 掌握数控机床的基本结构和功能3. 学会数控编程的基本方法和技巧4. 能够熟练操作数控机床进行加工实训二、教学内容1. 数控加工概述1.1 数控加工的定义和发展历程1.2 数控加工的特点和应用范围2. 数控机床结构及功能2.1 数控机床的基本结构2.2 数控机床的主要功能3. 数控编程基础3.1 数控编程的基本概念3.2 数控编程的方法和步骤3.3 数控编程的常用指令和功能代码4. 数控机床操作实训4.1 数控机床的基本操作4.2 数控机床的加工实训三、教学方法1. 讲授法：讲解数控加工的基本概念、数控机床的结构及功能、数控编程的方法和技巧等知识点。
2. 演示法：通过操作数控机床进行加工实训，展示数控加工的过程和技巧。
3. 实践法：学生亲自动手操作数控机床，进行加工实训，巩固所学知识。
四、教学资源1. 数控机床：用于学生实践操作的数控机床。
2. 数控编程软件：用于编写数控加工程序的软件。
3. 教学PPT：用于讲解知识点和展示实例的PPT。
4. 实训指导书：用于指导学生进行加工实训的教材。
五、教学评价1. 课堂问答：通过提问检查学生对数控加工的基本概念和数控机床的结构及功能的掌握情况。
2. 编程练习：布置编程练习题，检查学生对数控编程的方法和技巧的掌握情况。
3. 加工实训：评估学生在加工实训中的操作技能和加工质量，检查学生对数控机床操作的熟练程度。
《数控加工技能实训》教学教案（第二部分）六、教学章节1. 数控系统的硬件组成2. 数控系统的软件组成3. 数控系统的故障诊断与维护七、教学内容1. 数控系统的硬件组成7.1 控制器硬件组成7.2 驱动器的硬件组成7.3 反馈装置的硬件组成2. 数控系统的软件组成7.4 数控系统的软件结构7.5 数控系统的软件功能3. 数控系统的故障诊断与维护7.6 数控系统的故障类型7.7 数控系统的故障诊断方法7.8 数控系统的维护与保养八、教学方法1. 讲授法：讲解数控系统的硬件组成、软件组成以及故障诊断与维护的方法和技巧。
数控实训内容
实训一数控车床基本操作一、实训目的与要求(1)了解数控车床基本操作。
(2)学习数控系统的基本操作方法。
二、实训仪器与设备（实验中心自定）(1)配HNC—21T车床数控系统的CJK6032-4数控车床。
(2)配HNC—2 lT车床数控系统的CK6140数控车床。
三、相关知识概述l．数控机床的组成（略）2．数控车床的基本操作（略）四、实训内容(1)现场了解数控机床的组成及功能。
(2)接通电源，启动系统，进行手动“回零”、“点动”、“步进”操作。
(3)在数控车床系统中输入以下程序，进行程序校验和仿真加工。
％000lN1 G92 X70 Z12N2 G91 G00 X-70 Z-10 S500 M03N3 G01 Z-2 F300N4 X20N5 G03 X28 Z-14 R-14N6 G01 Z-14N7 G90 X70 Z12N8 M05N9 M30五、实训总结数控机床具有加工精度高、能作直线和圆弧插补以及在加工过程中能进行多轴联动等功能特点。
数控车床和数控铣床是数控加工中最常用的数控机床。
数控车床主要用于回转体类零件的加工，能自动完成内(外)圆柱体、圆锥体及母线为各种曲线的旋转体、螺纹等工序的切削加工，并能进行切槽及钻、扩、铰孔等工作。
数控铣床主要用于各类较复杂的平面、曲面和壳体类零件的加工。
它还能进行铣槽及钻、扩、铰、镗孔的工作。
六、实训报告(1)数控车床由哪几部分组成?(2)为什么每次启动系统后要进行“回零”操作?(3)绘出运行程序的仿真轨迹，并标出轨迹各段所对应的程序段号。
实训二数控车削加工—复杂零件的编程及加工一、实验目的与要求(1)了解数控车床综合加工工艺，比较其与普通车床加工工艺的异同。
(2)掌握直线、圆弧、螺纹、复合循环、刀偏及半径补偿等编程指令，提高综合运用能力。
二、实训仪器与设备(1)配备华中世纪星数控系统的CJK6032-4卧式车床。
(2) 配HNC—2 lT车床数控系统的CK6140数控车床。
数控加工编程实训

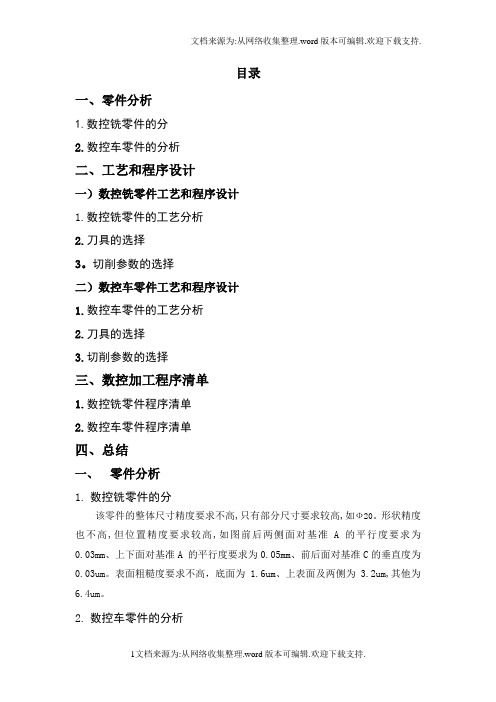

目录一、零件分析1.数控铣零件的分2.数控车零件的分析二、工艺和程序设计一）数控铣零件工艺和程序设计1.数控铣零件的工艺分析2.刀具的选择3。
切削参数的选择二）数控车零件工艺和程序设计1.数控车零件的工艺分析2.刀具的选择3.切削参数的选择三、数控加工程序清单1.数控铣零件程序清单2.数控车零件程序清单四、总结一、零件分析1.数控铣零件的分该零件的整体尺寸精度要求不高,只有部分尺寸要求较高,如Ф20。
形状精度也不高,但位置精度要求较高,如图前后两侧面对基准 A 的平行度要求为0.03mm、上下面对基准A 的平行度要求为0.05mm、前后面对基准C的垂直度为0.03um。
表面粗糙度要求不高，底面为 1.6um、上表面及两侧为 3.2um,其他为6.4um。
2.数控车零件的分析通过对零件图纸的分析研究，判断该零件的结构和技术要求都比较合理，符合工艺要求，视图正确、完整，尺寸、公差及技术要求齐全。
该零件属轴类回转体零件，零件材料为铸件，所有表面需切削加工，各表面的加工精度和表面粗糙度都可以保证。
零件尺寸为长120mm,最大直径为Φ60.二、工艺和程序设计一）数控铣零件工艺和程序设计1.数控铣零件的工艺分析此工件从图样中可以看到轮廓的后表面和下表面粗糙度值要求较高，零件采用平口钳装夹。
在安装工件时，要注意工件安装要放在钳口中间部位。
安装台虎钳时，要对它的固定钳口找正，共工件被加工部分要高出钳口，避免刀具与钳口发生干涉，安装工件时注意工件上浮。
将工件坐标系G54建立工件表面、零件的对称中心处。
针对零件图样要求给出加工工序：1）铣上表面，保证尺寸41mm，选用Ф80mm可转位面铣刀，T12）精铣上表面，保证尺寸40.5mm，选用Ф80mm可转位面铣刀，T13）加工深3mm的凹形腔，选用Ф80mm可转位面铣刀，T14）根据零件图加工图形周边，选用Ф16mm立铣刀，T25）铣工件四周，选用Ф16mm立铣刀，T26）钻2XФ32mm的孔，选用Ф32mm钻头，T37）钻4XФ8.5mm的螺纹底孔，选用Ф8.5mm钻头，T58）攻螺纹M10,选用M10机用丝锥，T62.刀具的选择加工中采用的道具有Ф80mm可转位面铣刀、Ф16mm立铣刀、选用Ф32mm钻头、Ф8.5mm钻头、M10机用丝锥3.切削参数的选择二）数控车零件工艺和程序设计1.数控车零件的工艺分析通过对零件图纸的分析研究，判断该零件的结构和技术要求都比较合理，符合工艺要求，视图正确、完整，尺寸、公差及技术要求齐全。
